Пиролизная печь своими руками: инструменты и материалы, этапы сборки

Изготовление пиролизных печей

Решая, как смастерить пиролизную печь своими руками, необходимо учитывать площадь и тип обслуживаемого пространства. Работы выполняются на основе чертежей, для создания которых необходимо определить размеры и форму корпуса, уточнить тип расположения отсека для закладки твердого топлива и камеры дожигания газов.

Материалы и инструменты

Для изготовления металлической установки пиролизного горения следует собрать следующий набор подсобных материалов и инструментов:

  • стальные листы толщиной в 3-4 мм марки Ст20;
  • уголки стальные 50 мм – 4 шт;
  • труба d50;
  • арматурные элементы;
  • трубы для дымохода d120;
  • кирпичи – 15 шт;
  • электросварочный аппарат плюс электроды;
  • электродрель, болгарка;
  • молоток, строительный уровень, рулетка, маркер.


Для изготовления металлической установки пиролизного горения следует не забыть про болгарку При выборе материалов для самостоятельного изготовления газогенератора стоить отдать предпочтение качественным и надежным ресурсам, от этого зависит эффективность устройства и безопасность эксплуатации.

Чертежи и расчеты

Чертеж изделия можно сделать самостоятельно, взяв за основу изображение выбранного агрегата. Далее, учитывая особенности устройства, проводят расчет необходимой мощности. Для этого сначала определяют требуемую мощность установки в режиме пламенного горения, далее вычисляют параметры при режиме газогенерации.

Далее рассчитывают объем топливной закладки, который необходим для обеспечения необходимой мощности. Для этого вычисляют массу топлива, учитывая, что ресурс сгорает только на 80%. При этом стоит помнить, что КПД самодельного очага пиролизного действия в среднем равен 50%.

В конце рассчитывают объем топки с учетом того, что коэффициент загрузки не должен превышать стандартное для этой отрасли значение 0,63.

Выбор и подготовка места

Выбирая место установки печной конструкции, следует учитывать, что пространство вокруг любого очага должно соответствовать требованиям пожарной безопасности:

  • оформляется площадка-основа в виде платформы с ровной поверхностью из негорючих материалов;
  • габариты основания должны быть больше, чем параметры возводимой конструкции;
  • между агрегатом и стенами помещения выдерживается расстояние не менее 80 см;
  • поверхности стен покрывают жаропрочными облицовочными материалами.

Для обеспечения безопасной эксплуатации поверхность пола не менее 1,2 м перед отопительным агрегатом укрепляется негорючим покрытием.

Изготовление и установка

Работы выполняются в следующем порядке:

  1. В начальном этапе делают необходимые заготовки в виде элементов для вертикальных стоек. Далее по ширине установки отмеряют горизонтальные компоненты, после чего детали каркаса сваривают. При изготовлении стенок в передней панели проделывают отверстия для топки и зольника, оснащают их крепежными элементами для установки навесных дверок. Для монтажа колосниковой решетки и поддона с перфорацией, разделяющей топочный отсек от камеры дожига, к внутренней поверхности крепят уголки.
  2. В боковую стенку необходимо врезать поддувало с заслонкой. Для этого из короткого отрезка трубы заготавливают поддувало, просверлив отверстие для оси заслонки. Из арматуры делают ось заслонки, к которой приваривают стальной диск, параметры которого соответствуют внутреннему диаметру поддувала.
  3. Начиная с днища, сваривают детали корпуса, далее укладывают колосниковую решетку с элементом перегородки. После чего приваривают крышку.
  4. В отверстие крышки вваривают отвод с углом поворота 90° для подключения корпуса к дымоходу. К отводу присоединяют боров – горизонтальный участок длиной 1 м. Он нужен для того, чтобы задерживать выход газов из камеры дожигания.


Пример изготовления пиролизной печи своими руками Шиберную заслонку, которая устанавливается в конце горизонтального участка, выполняют по тому же принципу, что и заслонку поддувала. Но в этом случае диаметр шибера должен быть меньше внутреннего диаметра трубы, также на диске вырезается сектор в ¼ основы.

Руководство по кладке пиролизной печи

Прежде чем приступать к кладочным работам, подготовьте либо же найдите в открытом источнике схему-порядовку будущей кирпичной печи длительного горения.

Руководство по кладке пиролизной печи

За основу можете взять схему любой нравящейся вам кирпичной печки – кладка пиролизного агрегата будет вестись по тому же принципу. Единственные важные различия заключаются в конструкции топки. О них будет рассказано отдельно.

Первый шаг. Сделайте основание. Заглубленный фундамент не нужен – достаточно бетонной либо кирпичной площадки. Размеры фундамента подбирайте в соответствии с габаритами вашей печи. Основание укройте слоем гидроизоляционного материала. Дополнительно можете насыпать примерно сантиметровый слой песка, утрамбовать его и вести кладку печи на такой подушке.

Второй шаг. Приступайте к кладке печи

Особое внимание уделяйте стартовому ряду. Проверяйте перпендикулярность углов и ровность ряда с помощью специально предназначенных для этого инструментов – угольника и уровня. Для кладки применяется стандартный раствор из глины, песка и воды

Периметр печки выкладывайте из керамического кирпича, а все внутренние перегородки – из огнестойкого кирпича

Для кладки применяется стандартный раствор из глины, песка и воды. Периметр печки выкладывайте из керамического кирпича, а все внутренние перегородки – из огнестойкого кирпича.

Ведите кладку в соответствии с порядовкой, пока не дойдете до топливника.

Печь длительного горения своими руками

Печь длительного горения своими руками

Печь длительного горения своими руками

Третий шаг. Приступайте к обустройству топливника. Топливник выкладывайте из огнеупорного кирпича – он более долговечен и лучше переносит воздействие высоких температур.

Главной особенностью топливника кирпичной печи длительного горения является наличие двух камер. В первую загружается топливо и происходит его розжиг, во вторую камеру переходит образующийся пиролизный газ и поступает вторичный воздух. Нижняя загрузочная камера сообщается с верхней посредством вертикального канала.

Топливник, один из вариантов

В топливник устанавливается колосниковая решетка из чугуна. Размещайте ее с небольшим зазором, т. к. металл имеет свойство несколько расширяться под воздействием высокой температуры.

Печь длительного горения своими руками

Для обеспечения максимально высокого коэффициента полезного действия топка пиролизной печи дополнительно укомплектовывается вентилятором.

Печь длительного горения своими руками

Также регулировать уровень тяги вы сможете при помощи специальной задвижки, показанной на схеме печки.

Установите дверки на поддувало, прочистную камеру и топливник.

Печь длительного горения своими руками

Печь длительного горения своими руками

Четвертый шаг. Обустроив топку, выложите пиролизную печь до конца в соответствии с выбранной схемой

Особое внимание уделяйте дымоходу – этот элемент конструкции должен быть выложен строго по схеме

Печь длительного горения своими руками

Нарушение технологии приведет к ухудшению тяги, в результате чего дым с продуктами сгорания не сможет отводиться в достаточном количестве и начнет проникать в помещение.

Крышка

Пятый шаг. Проверьте готовую печь. Для этого загрузите небольшое количество топлива, дайте ему разгореться и принюхайтесь к запаху образующегося дыма. Если дым не имеет выраженного аромата угарного газа, ваша кирпичная печь длительного горения является абсолютно безопасным отопительным агрегатом с высоким коэффициентом полезного действия.

Печь длительного горения своими руками

Печь длительного горения своими руками

Печь длительного горения своими руками

Как сделать установку пиролизного котла — пошаговая схема

Шаг 1: Подготовка инструмента

Нам понадобится электрический сварочный аппарат, шлифовальная машинка и дрель. Из расходных материалов следует приобрести 5 пачек электродов, 10 отрезных и 5 шлифовальных кругов. Из материала следует найти почти 8 квадратов 4-миллиметрового листового металла. Хотя если желаете немного сэкономить, для корпуса можно использовать и трехмиллиметровые листы, а вот к внутренним деталям предъявляются более серьезные требования, и сэкономить на толщине металла не получится. Еще надо три трубы – одна диаметром 32 мм и длиной в 1 метр, вторая 57 мм (8 м) и третья 159 мм (0,5 м) – полтора десятка огнеупорного кирпича, профтрубы с толщиной стенок 2 мм и сечением 60х30 (1,5 м), 80х40 (1 м), четырехмиллиметровые стальные полосы шириной в 20 и 30 мм и длиной в 7,5 и 1,5 м соответственно. Один метр 5-миллиметровой полосы шириной в 80 мм. Еще не обойтись без температурного датчика и дымохода.

Если же вы желаете пойти по облегченному варианту, то в качестве корпуса можно использовать металлическую бочку объемом 200 литров. Еще вам понадобится крышка с бортиками, которая будет герметично закрывать емкость, массивный поршень сечением чуть меньше внутреннего диаметра бочки и металлическая труба высотой приблизительно на 20 см больше нашего корпуса и сечением 10 см. И последнее – дымоход, он также представляет собой полую трубу с внутренним диаметром 10 см, только его длина должна превышать высоту емкости минимум на 40 см.

Шаг 2: Подбор рабочей схемы

Как уже упоминалось, найти подробную схему котла можно в интернете, правда, если вы инженер-теплотехник, то вполне реально разработать ее самостоятельно. Мы же сейчас рассмотрим основные элементы. Такое отопительное оборудование состоит из корпуса, в котором располагаются дверца загрузки и крышка зольника. Еще не забудьте про контроллер контура и патрубок для аварийной линии. В защитный теплообменник необходимо обеспечить подвод холодной и горячей воды. Также следует собрать патрубок опорожнения с расширительным бачком и обеспечить обратную магистраль контура. Собрать самодельный пиролизный котел из второго комплекта расходных материалов (с участием бочки) намного проще, правда, значительно уступать будут и его параметры. Все зависит от поставленных целей, например, для утилизации древесных отходов он станет незаменим. В верхней части бочки делается отверстие и вваривается труба-дымоход. Второй же полый элемент приваривается к центру поршня, при этом в крышке следует вырезать отверстие, чтобы обеспечить выход краю воздуховодной трубы.

В верхней части воздуховода устанавливается заслонка, с ее помощью можно регулировать количество поступаемого воздуха, а следовательно, и процесс горения. На поршне не помешают и дополнительные ребра, так получится лучше утрамбовать горючую смесь. Эксплуатация подобного оборудования очень проста, нужно всего-то засыпать топливный материал на дно бочки, поджечь его и закрыть емкость крышкой с поршнем, который будет плавно двигаться вниз под собственным весом.

Шаг 3: Установка

Любое отопительное оборудование нуждается еще и в правильной установке. При этом следует отметить, что с технической стороны все достаточно просто, нужно всего-то придерживаться выбранной схемы, а вот несоблюдение техники безопасности повлечет за собой весьма серьезные последствия, вплоть до угрозы жизни. Итак, размещаться подобный котел отопления должен только в специальном нежилом помещении, особое требование предъявляется и к основе, на которой он будет стоять. Лучше всего подойдет бетон либо кирпич. Обязательно установите перед топкой толстостенный лист металла.

Желательно, чтобы в котельной не было посторонних предметов, но если таковые там находятся, то выбирайте безопасное расстояние от них до котла – более 20 см. Позаботьтесь о мощной вентиляции. Если желаете продлить жизнь оборудованию, то утеплите дымоход. В противном случае в нем образуется конденсат, который самым негативным образом скажется на работоспособности отопительного устройства.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

  • регуляторы,
  • дымовые каналы,
  • отверстия для воздуха,
  • трубы для подачи воды,
  • трубы для отвода воды,
  • камера сгорания,
  • вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы

Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

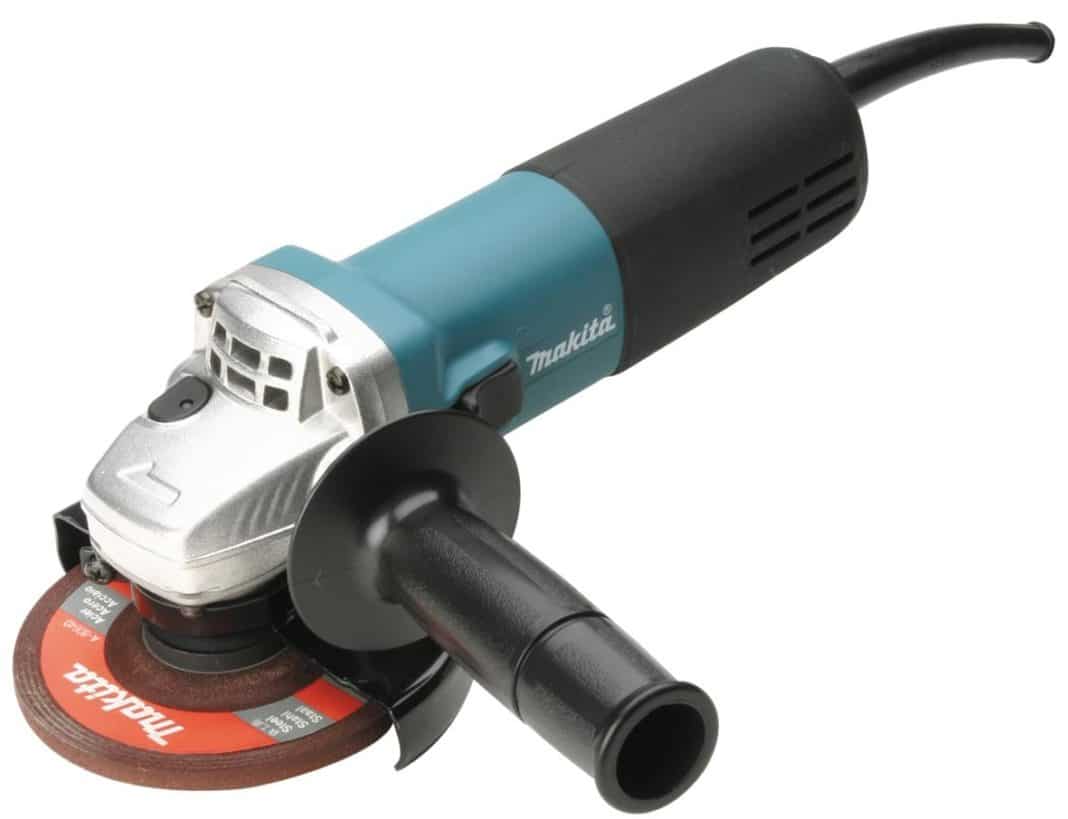

  • болгарка,
  • сварочный аппарат,
  • шлифовальные круги,
  • электрическая дрель,
  • электроды,
  • трубы различного диаметра,
  • полосы стали,
  • термодатчик,
  • вентилятор,
  • металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник

При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации. Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола

Трубу для теплоносителя нужно сделать с изгибом

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом

Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Технические характеристики установки

Промышленное пиролизное оборудование позволяет перерабатывать десятки тонн материала в сутки, но его минус — большие размеры.

Основные параметры агрегатов:

  • производительность (кг/час или кубометры в день);
  • масса установки (мобильные агрегаты весят 3-8 тонн, стационарные — больше 10 тонн);
  • габаритные размеры;
  • мощность;
  • тип питания (требуемое топливо/параметры электросети);
  • мобильность (требуется ли разборка для перевозки);
  • этажность установки (количество уровней).

Иногда ]пиролизных установок указывает дополнительные параметры: окупаемость, объём реактора и т.д.

Существующие принципы кладки пиролизной печи

Принципы в данном случае будут такими же, как и при кладке любой печки. Кладка должна вестись ровно, рядами. В процессе выкладки каждого из рядов необходимо проверять ровность размещения кирпичей строительным уровнем. Стенки и направляющие не должны разъезжаться по сторонам.

Кладочную смесь необходимо заранее приготовить. В данном случае понадобится подобрать нужные пропорции песка и глины, сделать смесь эластичной и удобной в работе.

Особое внимание нужно уделить выкладке проемов для дверок. Следует выставить раму и сразу прокладывать между ней и кладкой специальный картон на основе базальта

Металл будет расширяться и сжиматься в случае температурных изменений, базальтовый картон используется для нивелирования данного момента.

Расстояние между кирпичами и стенами котла должно составлять минимум 6-7 см.

В нижней части конструкции понадобится проделать несколько небольших отверстий. В первом или втором ряду кладки нужно оставить небольшие зазоры, примерно в шов, для того чтобы воздух мог вентилироваться. Обмен воздуха позволяет быстро прогреваться помещению, так как в данном случае будет работать принцип естественной конвекции.

https://youtube.com/watch?v=pipgtaF1YGE

В основании фундамента можно будет выложить им еще один ряд, после чего надо приподнять основание котла. Данный материал имеет хороший уровень прочности, потому рекомендуется использовать именно его.

Таким образом, можно сэкономить значительное количество денег.

На следующем этапе производится монтаж трубы дымохода, после чего она обкладывается кирпичом. В данном случае понадобится постоянно затирать внутреннюю часть кладки. Таким образом, можно избежать проблем, связанных с появлением зазоров в швах. Через каждые несколько рядов кладки смоченной тряпкой нужно протереть стенку изнутри, чтобы затереть все швы.

Изготовить своими руками пиролизную печку достаточно сложно, потому без помощи профессионального печника обойтись не получится.

Виды печей длительного горения

Варианты печей такого типа классифицируются в зависимости от материала, способа эксплуатации и метода передачи тепла. Конструкции отличаются по типу тяги и взаимному расположению внутренних камер. Таким образом, печи изготавливаются металлическими или кирпичными.

Таблица: классификация пиролизных печей

материалвнутренняя конструкцияприменение
металлическаяпечь-буржуйкаобогрев жилого и нежилого помещения
для бани и сауны
готовка пищи
для барбекю (уличная)
печь Булерьянобогрев жилого и нежилого помещения
печь Бубафоняобогрев нежилого помещения
печь на отработанном маслеобогрев нежилого помещения
кирпичнаяпечь Кузнецоваобогрев жилого помещения
для бани
готовка пищи

Фотогалерея: разнообразие агрегатов отопления


Придумана в Канаде, работает на любом топливе, колосники с подачей воздуха вмонтированы во второй камере


Её легко изготовить из газового баллона, работает на опилках, угле, дровах и древесной коре; пламя горит сверху вниз


Используется в гараже для обогрева и в качестве плиты, но следить за техникой безопасности


Конструкция состоит из перевёрнутых куполов, позволяющих пиролизным газам разогревать её длительное время


Используется в бане или сауне для повышения влажности и нагрева воды

По способу передачи тепла агрегаты разделяются на модели:

  • с водяным контуром отопления;
  • вариативностью размещения теплообменников (камеры сгорания и тления располагаются в разном порядке). Если топка находится сверху, а камера дожига газов — снизу, тогда необходима принудительная тяга с помощью дымососов и вентиляторов. Если же, наоборот, топка расположена снизу, то срабатывает естественная тяга.

Как выбрать вариант печки

Сначала определитесь:

  • для каких целей нужна печь;
  • где она будет стоять;
  • на каком топливе работать.

При выборе типа конструкции для создания своими руками учитывайте площадь и тип пространства. В зависимости от параметров обогреваемого помещения подбирают размеры и мощность печи. При этом стоит учесть, что кирпичные модели ставят на постоянное место будущего использования, а металлические — почти все мобильны.

Самодельная печь должна соответствовать необходимым характеристикам и быть безопасной в использовании

При изготовлении любой модели печи собственноручно стоит рассчитать баланс между соотношением кислорода и газа. Поэтому выбор и сборка любого варианта печи требуют тщательного расчёта параметров, мощности и габаритов изделия.

Конструктивные элементы

Высококачественные стальные листы используют для создания металлических конструкций прямоугольной формы. При этом печь изготавливают с двойными стенами. Пространство между ними заполняются песком или водой (водяной контур). Металлические бочки с толстыми стенками могут служить основой для изготовления небольшой печи.

Металлическую конструкцию можно обложить кирпичом снаружи (обкладка) или изнутри печи (футеровка)

В пиролизной печи две камеры сгорания. В одном отделении происходит переработка твёрдого топлива, а в другой продукты пиролиза смешиваются с воздухом. При верхнем расположении топки для твёрдого топлива, между отсеками ставят колосниковую решётку. В печах из металла перегородками служат полые внутри пластины.

Наглядное изображение потоков воздуха во время работы пиролизной печи-буржуйки с топкой в нижнем отсеке

Вентиляторы наддува являются необходимыми элементами в конструкциях, где камера для газов расположена снизу. С помощью принудительной тяги газообразные вещества перемещаются вниз, где начинается процесс дожига. В таких изделиях присутствуют и дымососы на отводящих каналах.

Принудительная тяга направляет газы во вторую часть печи, где происходит их дожиг (с выделением большого количества тепла)

Все элементы конструкции взаимосвязаны, обеспечивая эффективную работу пиролизной печи.

Стоимость работ и материалов

Прежде чем заняться процессом сборки, следует подсчитать, во сколько обойдется устройство такого котла. В целом принято считать, что изготовление котла самостоятельно является наиболее дешевым и экономным вариантом. Однако не стоит забывать о том, что для того, чтобы система служила бесперебойно долгое время, необходимо приобретать исключительно качественные материалы.

При дополнительной эксплуатации в доме или для бани самостоятельная сборка котла позволит сэкономить до 2000 у.е. Однако многие, кто хочет сократить расходы, иногда неверно оценивают собственные силы. Поэтому рекомендуется решать этот вопрос не в один день, а подумать и произвести все требуемые расчеты.
