Утепление дымохода из кирпича – Отопление и утепление – сайт о тепле в вашем доме

Материалы, используемые для теплоизоляции

Для качественного утепления необходимо применять материалы, устойчивые к возгоранию. Ключевые требования, предъявляемые к утеплителям – негорючесть и малый удельный вес, который не повлечет за собой дополнительную нагрузку на всю конструкцию в целом.

Чаще всего роль теплоизоляторов исполняют:

• базальтовые минераловатные плиты;
• стекловата;
• минеральная вата;
• красный огнеупорный кирпич;
• оцинкованная жесть.

Все перечисленные выше утеплители пожаробезопасны, характеризуются длительным периодом эксплуатации, не боятся воздействия химических сред, просты в обработке и монтаже, доступны в ценовом плане. У каждого из них – свои преимущества и недостатки, и выбирая тот или иной материал, нужно учитывать особенности отопительной системы.

Совет! Выполняя теплоизоляцию с помощью минеральной, базальтовой ваты, а также стекловаты, обязательно наденьте перчатки и маску, чтобы защитить руки, глаза и дыхательные пути.

Расчёт материалов

Для проведения монтажных работ необходимо правильно рассчитать количество необходимых материалов. Это позволит создать конструкцию с минимальным количеством стыковочных швов и высокой прочностью. Кроме того, количество отходов материала будет минимальным, что выгодно с финансовой точки зрения.

На этапе строительства дома можно провести расчёты на основе чертежей и схем, а если дом возведён и дымоход установлен, то потребуется провести следующие измерения:

• длину и ширину дымохода;
• размеры сечения трубы для отвода дыма;
• высоту трубы от патрубка.

Утеплитель для дымохода нужно выбирать с учетом длины и ширины дымохода

Толщина утеплителя выбирается на основании минимальной и максимальной температуры в регионе за последние 5 лет. Размеры плит или рулона подбираются наиболее близкими к расчётной площади с учётом создания минимального количества стыковочных швов.

Для определения количества утеплителя необходимо перемножить длину, ширину и высоту каждого элемента для определения площади, а затем разделить полученное значение на площадь одного листа. При наличии сложных форм поверхностей нужно сделать схематический рисунок с развёрткой для поиска экономных вариантов расположения материалов.

Размеры наружной конструкции определяются с учётом толщины утеплителя. Для этого делается чертёж и выполняются соответствующие расчёты.

Главные параметры утеплителей

Теплопроводность

При выборе утеплителя основное внимание обращается на его самый главный параметр – теплопроводность, которая совсем не зависит от плотности материала, как многие ошибочно считают. Утеплители одинаковой плотности, но изготовленные по разным технологиям могут иметь разную проводимость тепла

Чем меньше коэффициент теплопроводности, тем эффективнее и лучше держит тепло в доме выбранный утеплительный материал.

Коэффициенты теплопроводности различных материалов (Вт/мК)

Водопоглащение

Еще одна очень важная характеристика утеплительного материала – способность впитывать влагу. Водяной пар всегда присутствует в воздухе. Он при определенной ситуации может превратиться в конденсат внутри утеплителя, значительно снижая его тепловые свойства.

В этом случае, обязательно предусматривается пароизоляция. Актуальным становится этот вопрос, если проводится и утепление лоджии.

Огнестойкость

Утеплитель, как и вся конструкция дома, особенного деревянного, должны также обладать противопожарным свойством

Особенно это важно для утепления печных труб, каминов и других элементов дома, которые непосредственно подвергаются сильному нагреванию или непосредственному контакту с огнем

Сравнительные испытания на огнестойкость

Выбор материала

Чтобы выполнить утепление своими руками с соблюдением техники пожарной безопасности, необходимо грамотно подобрать теплоизоляционный материал.

Единственным материалом, удовлетворяющим этим требованиям, является минеральная вата. Чтобы утеплить трубы, можно использовать теплоизолятор, выпускаемый в виде матов, свернутых в рулоны, или специальные формы для труб (не подойдет для дымоходов из кирпича). Утепление дымохода минеральной ватой своими руками должно проводиться с соблюдением техники безопасности. Каждый рабочий должен иметь следующие средства индивидуальной защиты:

Эффективный теплоизолирующий материал

• маску или респиратор;
• очки;
• перчатки;
• закрытую одежду.

Это необходимо для того, чтобы частички материала не попали на кожу, в глаза и легкие. Волокна минваты могут вызвать серьезное раздражение и зуд слизистых и кожи.

Толщину утеплителя подбирают исходя из температуры образующихся газов и наружного воздуха, а также расположения трубы:

• для наружных – в пределах 70–100 мм;
• для расположенных внутри здания – в пределах 30–50 мм.

Минеральная вата может применяться следующих видов: базальтовая, стекловата, шлаковата. Перед применением стоит прочесть инструкцию производителя теплоизолятора. Кроме этого эффективного материала в качестве недорогой альтернативы иногда используют бой кирпича.

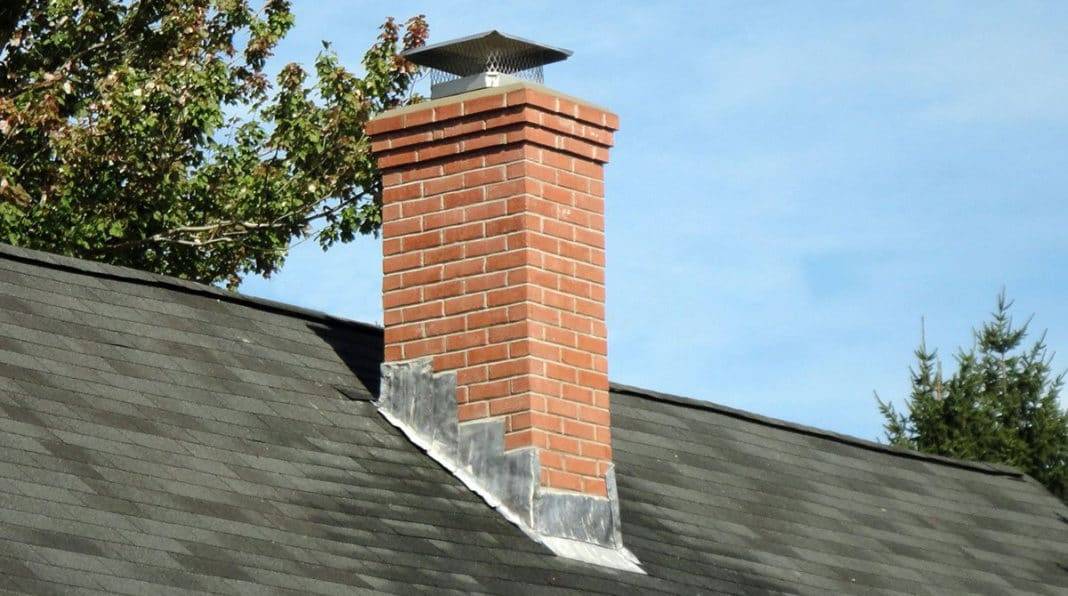

Способы и технология утепления кирпичного дымохода

В настоящее время, принимая решение утеплить дымоход из кирпича, используют несколько основных вариантов.

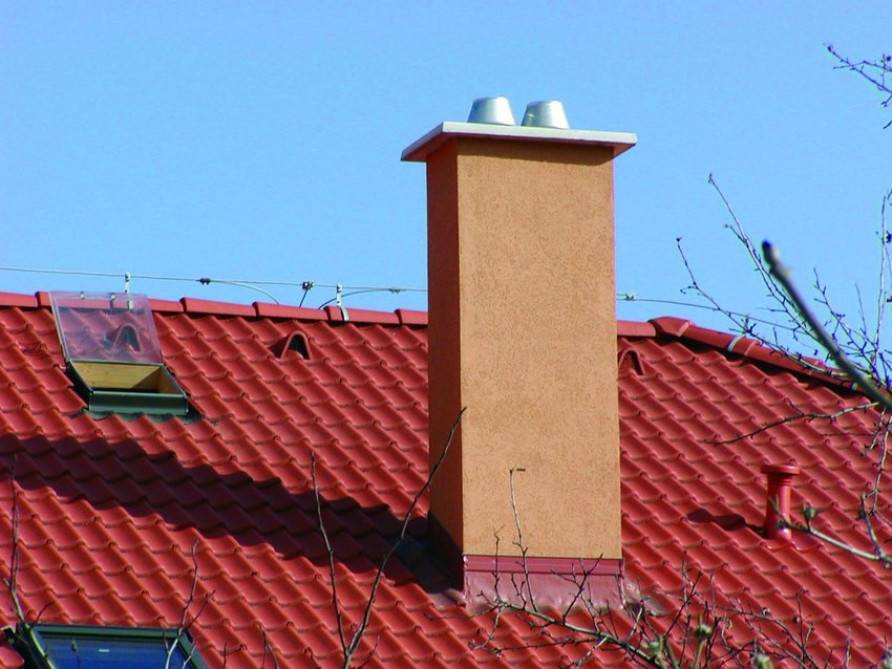

Оштукатуривание поверхностей дымохода

Оштукатуривание поверхностей дымохода

Использование штукатурного раствора в качестве утеплителя является самым простым и наиболее распространённым вариантом осуществить утепление дымохода из кирпича. Слой штукатурки наносится на армирующую сетку, предварительно закреплённую на трубе, в несколько слоёв. Причём каждый последующий слой раствора извести и шлака должен быть гуще предыдущего. Обычно накладывается не менее 3-5 слоёв штукатурки, общая толщина которых при этом достигает 40 мм.

После того, как нанесённая штукатурка подсыхает, дополнительно затирают и замазывают возникшие трещины, а в завершение работ белят оштукатуренную трубу, используя для указанных целей известковую или меловую краску.

Практика показывает что утепление, выполненное указанным способом, позволяет снизить теплопотери почти на четверть, т.е. на 25%.

Более дорогим и сложным вариантом является использование для указанных целей минеральной ваты.

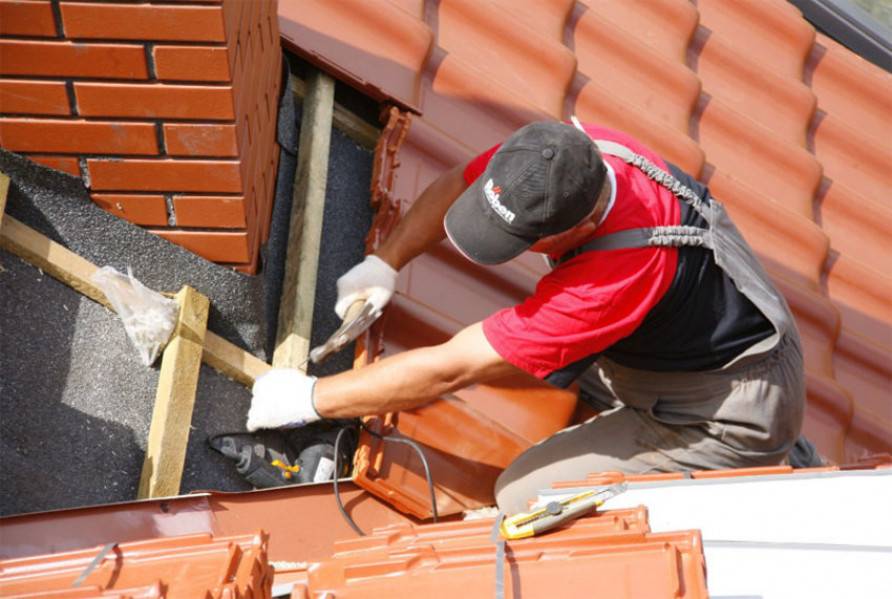

Утепление дымовой трубы минватой

Утепление дымовой трубы минватой

Утепление печной трубы своими руками начинается с того, что внешние стены кирпичной трубы тщательно зачищаются.

• Следующим шагом выполняется установка на трубу обрешётки из металлопрофиля.
• Используя специальные дюбель-гвозди, закрепляют на дымоходе направляющие. При этом шаг крепления выбирается равным ширине используемого изолятора.
• Сначала крепятся стойки нижних и верхних направляющих профилей, затем в них монтируются стойки и крепятся к направляющим.
• Утеплитель может применяться плитами, или отдаётся предпочтение её рулонному варианту. В первом случае, размеры плит могут не совпасть с размерами дымохода, и их придётся подрезать с использованием обычного сапожного ножа.
• Листовой утеплитель (базальтовая вата) располагается между этими решётками таким образом, чтобы не было зазоров между листами, что позволяет в будущем избежать возникновения «мостиков холода». А значит, и отсыревания штукатурки, нанесённой на трубу. При этом листы утеплителя прижимаются к исходной кладке специальными дюбелями «с юбочкой». Как утеплить кирпичную трубу дымохода в том случае, когда планируется, что утеплитель будет выложен в несколько слоёв. Просто. Начиная со 2-го слоя, их необходимо перевязывать при укладке таким образом, чтобы исключить совмещение стыков плит в различных слоях утеплителя. При работе не следует забывать о мерах безопасности, которые требуется неукоснительно соблюдать, работая с минеральными утеплителями.
• Завершив укладку утеплителя, покрываем его поверхность слоем пароизоляции. Наиболее оптимальным выбором будет двухсторонняя мембрана. В том случае, когда выстилается обычная изоляция, она размещается своим шершавым слоем в сторону, противоположную от утеплителя. Стыки, возникающие при этом, проклеиваются скотчем.
• После установки пароизоляции поверх неё закрепляется сетка штукатурная, которая достаточно плотно поджимается к поверхности.
• Выполняется оштукатуривание утеплённого кирпичного дымохода ровным слоем штукатурной смеси на цементной основе.
• После этого выполняется завершающий этап работы по теплоизоляции кирпичного дымохода. Утеплитель снаружи облицовывается сайдингом, который имеет полимерное покрытие, или листами сухой штукатурки.

Чем утеплить дымоходную трубу

Выбор материалов для утепления трубы на чердаке и снаружи небольшой, но в этот перечень можно добавить еще волокнистые утеплители, сыпучий шлакобетон, керамзит, битый кирпич (строительный бут) и пеностекло.

Сравнивать стоимость этих утеплителей не имеет смысла, так как каждый из них имеет свою физическую структуру, технические и эксплуатационные характеристики. Поэтому, чем утеплить печную трубу, выбирают по месту. Главные критерии – материал дымохода в доме, удобство проведения работ и эффективность результата. Можно дать только общие рекомендации по выбору утеплителя:

1. Ни в коем случае не применять горючие утеплители;
2. Любое утепление должно быть легким, гибким и пористым или рыхлым;
3. Даже легкой теплоизоляцией можно перегрузить элементы кровли, поэтому не стоит усложнять конструкцию.

На практике применяют несколько способов крепления утеплителя, и зависят они от выбранного материала. Трубу из асбоцемента или металла (круглой формы) можно утеплить своими руками снаружи так: оборачивать ее минеральной или базальтовой ватой и крепить ее хомутами или проволокой, или на закрепленный материал теплоизоляции надеть металлический кожух. Второй вариант: обматывать трубу не нужно – ее обкладывают специальными шлакоблоками специальной формы, а сверху при необходимости изолируют минватой. Подробнее об этих технологиях:

1. Перед тем, чем утеплить металлическую или асбоцементную трубу, приобретают утеплитель толщиной не менее 100 мм – любая минеральная или базальтовая вата при оборачивании вокруг трубы сожмется, поэтому толстый слой не помешает. После крепления утеплителя хомутами или стальной мягкой проволокой толщина слоя минваты должна составлять не менее 60 мм;
2. При креплении теплоизолятора проволокой запрещено использовать проволоку в горючей изоляции – электрические провода. Нагреваясь, дымоход может расплавить изоляцию или даже поджечь ее. Даже если изоляция не загорится, нарушатся физические параметры теплоизоляции целостность слоя утепления;
3. Вместо хомутов или проволоки можно вокруг трубы обернуть лист оцинкованной или нержавеющей стали. Лист должен быть толщиной не более 1 мм, чтобы его было удобно и легко оборачивать и скреплять края заклепками или саморезами. Рассчитать ширину листа можно, узнав длину окружности трубы, а ее можно измерить обычной рулеткой, добавив к результату 20-25 мм для нахлеста, в месте которого будут крепиться заклепки или саморезы;
4. Оптимальная высота такого листа – более метра, чтобы на нем сверху можно было удобно закрепить ветровую защиту в виде зонтика. Шов желательно завальцевать или защитить битумной мастикой. Если шов будет завальцовываться, то необходимо предусмотреть, чтобы он смотрел внутрь трубы – так в него попадет меньше дождевой воды и снега;
5. Последний шаг при утеплении наружной дымоходной трубы — монтаж защитного ветрового конуса-зонтика, который защитит отверстие дымохода не только от завихрений, но и от атмосферных осадков.

Такая технология утепления наиболее простая, быстрая, экономичная и дешевая.

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

• Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
• Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
• Максимальное число поворотов в отводной магистрали – не более трех при длине ответвлений в сторону до 1-го метра.
• Допустимое расстояние между стенками дымоотвода и негорючими поверхностями – не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
• Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
• Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
• В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

• В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
• В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
• Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
• При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Роль и функции утеплителя

Люди, проживающие в местности с суровыми климатическими условиями, часто сталкиваются с проблемой быстрого разрушения дымохода. Причиной происходящего становятся резкие температурные перепады, появление конденсата, замерзание, а затем и последующее размораживание пропитанных влагой стенок дымоотвода. Благодаря качественной теплоизоляции, конечно, избежать появления конденсата не удастся, однако она защитит дымоход от промерзания и тем самым продлит срок его службы.

Помимо всего прочего, теплые дымовые газы, проходя по холодной трубе, заметно охлаждаются, но при этом они нагревают стенки дымохода. От времени прогрева стенок зависит уровень тяги. Если она недостаточная, угарные газы возвращаются обратно в прибор отопления, а оттуда – внутрь дома, что чревато весьма плачевными последствиями, вплоть до отравления. Чтобы этого избежать, необходимо выполнить качественное утепление дымового канала. Благодаря нему труба будет прогреваться быстрее, и чадные газы путем наименьшего сопротивления выйдут наружу.

Совет! Чтобы добиться максимально оперативного прогревания дымохода, его целесообразно соорудить из нержавеющей стали. Стальная труба нагревается очень быстро – всего за 2-5 минут.

Чем утеплить трубу дымохода металлическую своими руками?

Для того, чтобы утеплить дымоходную трубу, выполненную из металла, применяется материал, который по своей конструкции представляет собой пару труб с разными диаметрами, вмонтированными одна в другую.

На промежуток между трубами укладываются такие утеплители, как минеральная или бальзатовая вата

Важно выбрать верную толщину материала. Для той внутренней части трубы, которая проходит по чердачному помещению, толщина утепления должна составлять 50 мм, а для того участка, который находится выше кровли, — 70 мм

Утепляя трубу таким способом, вы решите сразу две задачи: вы произведете утепление вытяжки до необходимого состояния, а также защитите конструкцию от случайного возгорания.

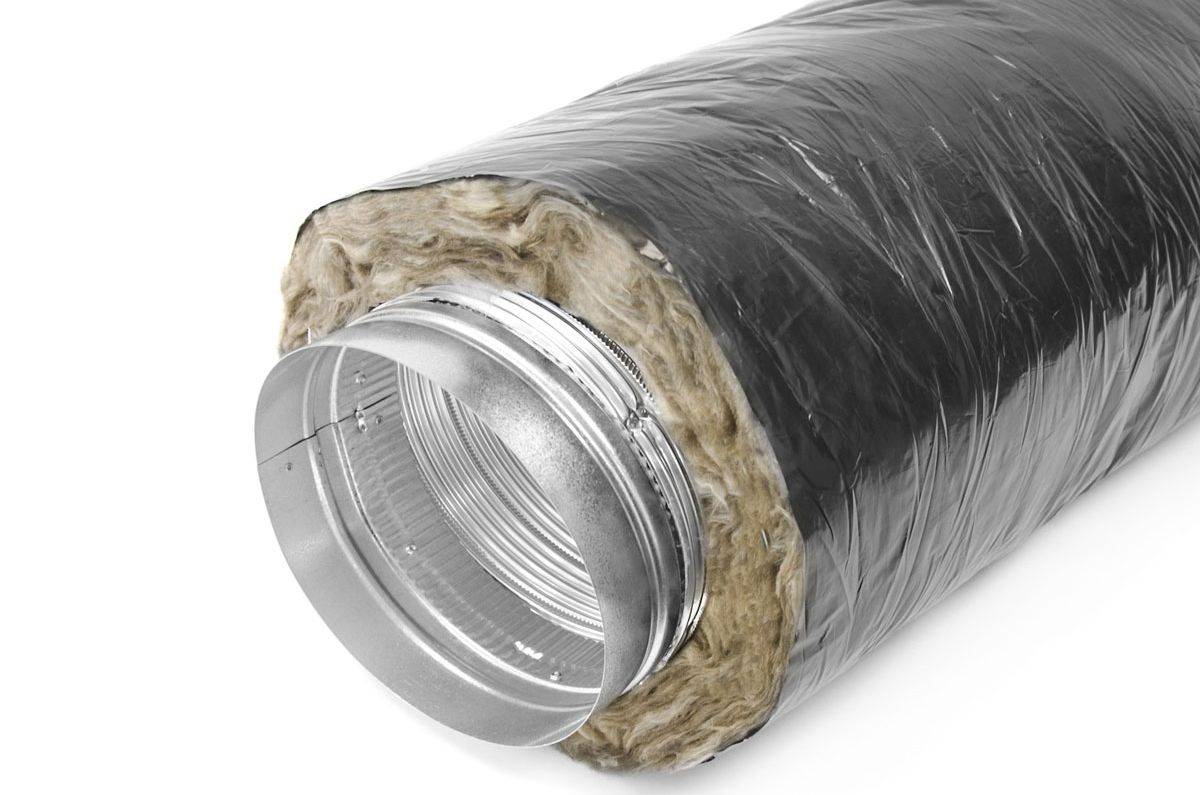

Базальтовая вата для дымоходных труб

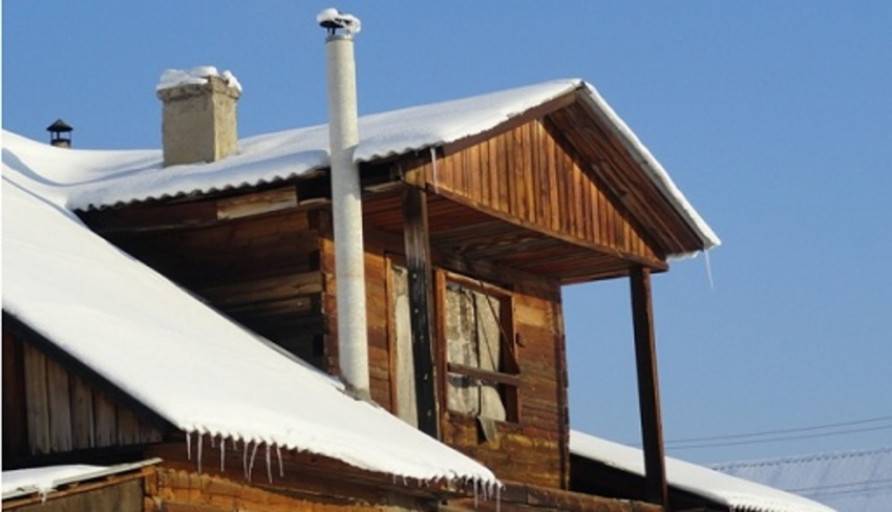

Чем утеплить трубу дымохода из асбеста?

Сейчас во многих частных домах можно увидеть конструкции из асбестовой или асбестоцементной трубы. Они имеют два неоспоримых преимущества: низкую цену и негорючесть. Их эксплуатация не обходится без стандартного утепления на крыше. Чем следует утеплить печной канал такого вида? Для этих целей мастера кровельного дела стандартно используют минеральную вату.

Своими руками провести эту процедуру несложно. На первом этапе таких работ проводится очистка стояка от пыли и мусора. Для монтажа утеплителя изготавливается специальный кожух из оцинковки, который в диаметре на 6 см больше, чем сам дымоход. Конструкция должна состоять из нескольких кусков, которые монтируются друг на друга. Рекомендуемая длина таких частей — не более 1,5 м. При установке изоляция из минеральной ваты первоначально утрамбовывается в нижней части кожуха. Затем надевается второй элемент, и проводятся такие же работы с утеплением по всей длине печной асбестовой трубы.

Монтаж утеплителя позволяет избежать скопления конденсата, смешанного с кислотными остатками, сильных перепадов температурного режима и потерь тепла,а также помогает увеличить срок эксплуатации кровли. Утепление повышает эффективность эксплуатации колонки и газового котла.

Чем утеплить трубу дымохода: асбестоцементная труба

Чем утеплить трубу дымохода, выполненную из металла?

Для чего нужен дымоход, мы разобрали. Теперь давайте поймем, чем лучше утеплять конструкцию, выполненную из железной или стальной трубы на улице и в доме. Сейчас во многих строительных магазинах нашей страны продаются готовые сооружения, выполненные из нержавейки с диаметром трубы 150 мм. Конструкции таких приспособлений стандартно имеют две трубы и утеплитель. Их остается только установить.

В утеплении «нуждаются» самодельные печные каналы. Своими руками провести такую процедуру вполне возможно. Для этого вставляем меньшую нержавеющую металлическую трубу в большую. В образовавшееся пустое пространство засыпают специальный материал: минвата или базальтовая вата. Так получается коаксиальный дымоход. Для выполнения таких работ мастерам потребуются следующие инструменты: рулетки, шуруповерты, перфораторы, болгарки и т.д. Главные преимущества этого металлического канала:

Как своими руками правильно изолировать трубу дымопровода

Утепление трубы дымохода из нержавейки или другого металла проводится так же, как и асбестовой или кирпичной – ее оборачивают минеральной ватой, но лучше использовать базальтовый утеплитель для этих целей, так как он абсолютно негорючий. Крепят утеплитель на утепляемую поверхность оцинкованными хомутами. Пространство вокруг дымохода на расстоянии 20-50 см также следует защитить металлическим листом с предварительно уложенным слоем минеральной или базальтовой ваты.

Дымоход, выложенный из красного огнеупорного кирпича, утеплить сложнее, и такую печную конструкцию обычно оштукатуривают слоем 2-4 см. Раствор используется обычный песчано-цементный или с добавлением шлака и гашеной извести. Необходимо наносить 2-3 слоя, каждый слой штукатурки должен полностью отвердеть и высохнуть. Впоследствии штукатурку можно облицевать кирпичом, побелить или покрасить. Кирпич рекомендуется использовать декоративный тонкий, чтобы не слишком утяжелять зону утепления и не перегружать кровлю.

Для чего нужно утеплять дымоход

На вопрос: зачем проводить термоизоляцию дымохода, ответ простой. Через тонкий потолок и трубу от нагревательного прибора теряется около 30% тепла.

Выход из отопительного прибора имеет два назначения:

• вывести пары и отходы горения (сажу, пепел, копоть);
• обеспечить хорошую тягу.

Без утепления стенки канала достаточно быстро остывают. Густые смолы и копоть от сгорания оседают на холодные поверхности. Со временем накапливается большое количество осадка, засоряется выход.

При этом снижается тяга, а также:

• плохо горит и отдает тепло нагревательная система;
• на стенках канала скапливается конденсат;
• разрушаются внутренние стенки;
• без достаточной тяги собирается дым, просачивается в комнату.

Вентиляционный канал и дымоход, через которые выводятся остатки горения газового котла, нуждаются в термоизоляции.

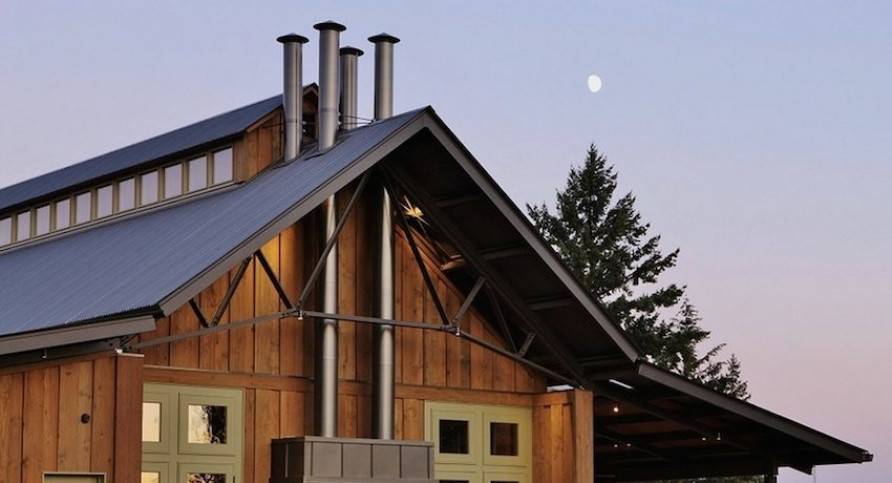

Как правильно утеплить стальной дымоход

Выполняя работы, учитывают, что металл нагревается до 300°. Используют абсолютно негорючие материалы: различные виды минеральной ваты и волокнистых утеплителей, шлакобетонные плиты. Применяется также специальная жаростойкая штукатурная смесь. Для выполнения по варианту «сэндвич» используют железную трубу большего размера, желательно из нержавеющей стали.

Металлические конструкции часто устанавливаются совместно с отопительными приборами, которые используются периодически: каменка в бане, декоративные печи и камины. Доступный вариант в этом случае – нанесение специальной штукатурки. Способ несложный и легко выполняется даже людьми без опыта:

• на поверхности закрепляют стекловолоконную армированную сетку;
• смесь, купленную в магазине, согласно инструкции добавляют в воду и взбивают миксером до получения плотной однородной массы;
• шпателем несколько раз наносится черновой слой с перерывами для просушки;
• формируют чистовую поверхность.

Создание сэндвич-дымохода

Популярный и наиболее эффективный способ утеплить металлическую конструкцию, которая постоянно используется – футляр из стальной трубы. Изделие большего диаметра служит защитой, меньшего размера – дымоотводом. Между ними размещают минеральную вату, битый кирпич, керамзит. Конструкция полностью пожаробезопасна, обмотку защищает оцинкованное железо или нержавеющая сталь.

Сэндвич-дымоход формируется в несколько приемов:

• в кровле и ее перекрытии расширяют отверстие, чтобы диаметр превышал размеры канала на 250 мм;
• основная металлическая труба изолируется базальтовой ватой слоем от 5 см;
• теплоизолятор фиксируют проволокой, которую оборачивают по кругу;
• надевают стальной кожух, если железо тонкое, устанавливают адгезивную ленту, закрепляют стяжными хомутами.

Особого подхода к утеплению газоотвода требует парилка. Самый удачный вариант – стальной дымоотвод железной трубы в футляре, причем оцинковку для кожуха применять запрещается. Повышенная температура и влажность приводят к выделению вредных веществ. Рациональный вариант – нержавеющая сталь.

Асбестоцементный дымоход – правильная теплоизоляция

Конструкцию утепляют каркасным способом. Перед выполнением основных работ трубу тщательно чистят. Дальнейшие действия:

1. Для изготовления защитного кожуха используют оцинкованные листы. Заготовки размечают с расчетом, что между внутренней и наружной стенками будет расстояние 6 см или больше. По высоте – стандартная ширина оцинковки – 1 метр.
2. Устанавливают защиту, начиная с нижней части. Каждый отрезок плотно заполняют минеральной ватой. Секции соединяют болтами.
3. Верхнюю часть закрывают цементным раствором, чтобы не намокал утеплитель. Слой формируют с небольшим наклоном наружу, чтобы не застаивалась вода.

Утеплитель без обшивки используется как временная мера *

Часто можно наблюдать, что утепление асбестоцементной дымовой трубы выполнено простой обмоткой минваты, которая зафиксирована стяжками. Подобный вариант допускается на чердаке, причем в отношении любого материала. Снаружи такая конструкция долго не прослужит: она намокает, страдает от ветра.

Для чего необходимо утеплять дымоход

Применение утеплителей для изоляции дымоходов позволит предотвратить их разрушение вследствие образования конденсата на внутренних поверхностях и резких перепадов температур, нарушение герметичности кровельного пирога по причине повышенного нагрева и снизить пожароопасность.

Влага при контакте с осевшей сажей образует химически активные компоненты, что негативно сказывается на свойствах материалов. На стальных конструкциях стимулируются процессы окисления, а кирпичная кладка разрушается по швам.

Кроме того, наличие повышенной влажности в дымоходе существенно снижает тягу и ухудшает горение топлива в печи. Результатом является снижение отдачи тепла печью и увеличение времени для нагрева помещения до требуемой температуры. Другим негативным фактором становится повышение количества сажи, которая легко садится на влагу, а после высыхания образует трудновыводимый слой.

Укладка утеплителя позволит сместить точку росы из основного материала дымохода. Благодаря этому влага не будет в нём накапливаться и снижать срок эксплуатации конструкции. При теплоизоляции дымохода сократится потеря тепла из печи.
