Утепляем перемычки над окнами
Как утеплить деревянные окна на зиму, можно посмотреть на видео инструкции. Сначала рекомендуется обследовать перемычки на предмет пропуска холодного воздуха.
Перемычки — часть стены, перекрывающие вверху проем окна. Перемычки очень прочные, так как им приходится выдерживать большие нагрузки. А вот теплоизоляция у них низкая.
Образованный на балке «мостик холода» увеличит потери тепла в помещении, поэтому перемычки необходимо утеплить.
Утепление этой части деревянного, пластикового окна нужно проводить снаружи. Поверхность перемычки нужно подготовить, после чего уложить утеплитель. В качестве утеплителя можно использовать пенопласт.
Сверху нужно выполнить финишную отделку. Такой способ утепления перемычки предпочтительнее, так как не будет образовываться конденсат под материалом утепления.
В качестве утеплительного материала рекомендуется выбрать минеральную вату, пеноплекс.
При использовании минеральной ваты обязательно нужно покрыть ее специальной пленкой для гидроизоляции. После утепления перемычки можно закрыть отделочным материалом.
Если посмотреть видео инструкцию, то перемычки можно утеплить быстро и качественно.
Монтаж
Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.
Последовательность действий при установке газобетонных U-блоков
Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

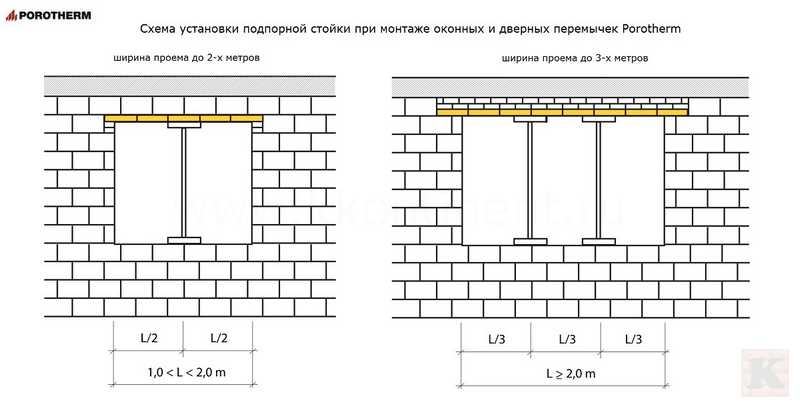

- Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
- Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
- Проклеиваются все швы, в том числе и горизонтальные.
- Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
- Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
- В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
- После высыхания бетона, убираем доски и подпорки.
Этапы работ при усилении проема изделием из монолитного бетона
Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:
- Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
- Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
- Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
- С наружной части стены закрепляем утеплитель.
- Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
- Опалубка заливается раствором М200, М300.
- Состав следует утрамбовать и выровнять.
- Снимаем элементы опалубки после высыхания раствора.
Монтаж перемычек из уголков
Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:
- Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
- Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
- Убеждаемся, что изделие упирается на стены.
- Укладываем уголки с внутренней и наружной стороны.
Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.
Укрепление проема – процесс, требующий определенных знаний и навыков
Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия
Заливка железобетонной перемычки своими руками
При изготовлении бетонных конструкций для их трамбовки используются электрические вибраторы. В данном случае можно обойтись и без дополнительной техники. Для трамбовки можно использовать простую палку.
При заливке арматура должна быть немного приподнята над горизонтальным щитом, чтобы впоследствии быть полностью утопленной в бетоне, не выглядывая наружу. Для этого под арматурную сетку можно подложить сколы кирпича толщиной 20 мм, а уже потом залить бетонный раствор.
После заливки опалубку можно демонтировать на второй день и сразу же приступать к кладке стены над опалубкой.
Окно обязательно должно иметь четверть. Такое конструктивное решение позволит защитить внутренние помещения от попадания холодного воздуха и возникновения сквозняков, а также спрятать щели, заполненные монтажной пеной. Размеры четверти составляют по 5 см по бокам окна и сверху, а снизу, где будет монтироваться подоконник – 2 см. Сделать ее довольно просто, но при этом многие в последнее время обходятся без нее. И все же, если у Вас есть выбор, лучше сделать четверть на окне – это не только красиво, но еще и практично.
Итак, подведем итоги.
Во-первых, перемычки нужно выбирать в зависимости от нагрузок, которые они воспринимают. Лучше заливать их сразу в проеме, а не на земле – это сэкономит деньги и время.
Во-вторых, окна лучше делать с четвертью.
В-третьих, перемычки для оконных и дверных проемов лучше выбирать наиболее простые – ненесущие. Для этого нужно позаботиться о наличии армированных поясов и максимально легких конструктивных элементах.
Как заливают перемычки
Для изготовления этого изделия нужна деревянная опалубка из досок. Толщина стенок должна быть 2 – 2,5 см. Затем внутрь нее помещают арматуру, заливают ее бетоном и оставляют застывать. Как только это произойдет, опалубку разбирают. На ]изготовление перемычек производится в стальных многооборотных формах, где формуется одновременно несколько изделий одного типоразмера.
При заливке перемычки непосредственно в стене здания, нужно предусмотреть щит и подпорки, чтобы под весом бетона конструкция не сползла вниз.
Цемент для изготовления бетона используют только свежий, так как именно от этого материала зависит прочность и свойства будущей конструкции. Также необходимо использовать промытый песок и просеянный щебень, чтобы избежать попадания в опалубку грязи.
Наиболее часто используется бетон марки М200, который замешивают по пропорции 2:5:1. Раствор может приготавливаться вручную, но эффективнее использовать бетономешалку.
Металлический каркас внутри изделия должен состоять из арматуры, идущей как параллельно, так и перпендикулярно его длине. Диаметр металлических стержней и расстояние между ними предусмотрены в типовых чертежах армирования. Их можно найти в ГОСТах и другой строительной документации.
Материалы и инструменты для устройства
Чтобы обустроить перемычки в стенах из кирпича, потребуются следующие расходные материалы и инструменты:
строительный молоток, ножовка, электродрель, шуруповерт;
- набор монтажных принадлежностей;
- кельма, шпатлевки, кисти, лопатки, ведро для раствора;
- обрезные доски одинаковой толщины, с металлическими или деревянными подпорками;
- металлические уголки, саморезы, арматурная сетка или металлические стержни, гвозди с широкими шляпками, вязальная проволока;
- полиэтиленовая пленка, рубероид;
- состав для бетона в готовом виде или отдельно: цемент, песок, гравий, вода, шлак.
Отдельно могут пригодиться перчатки, спецодежда, ветошь, щетки и «разравниватели» для бетона, чтобы заливаемый раствор хорошо утрамбовывался, при распределении, заполняя поры стены и опалубки, прикрепленной к поверхности.
Утепление перемычек над окнами
Строительные и отделочные материалы в Смоленске оптом и в рознице
ул. Шевченко, д. 86 Б, офис 48 г. Смоленск
Пн-Пт: 09:00-18:00, Сб: 10:00-17:00
+7 +7
- Главная
- Новости
- Как утеплить бетонные перемычки над окнами и дверьми?
Несмотря на надежность готовых железобетонных изделий, намного проще и дешевле сделать оконные или дверные перемычки своими руками, сэкономив время и средства на транспортных расходах, материалах и работе. Перемычкой называется часть стены или перегородки, перекрывающая сверху дверной или оконный проем. Планируя сделать оконные или дверные перемычки следует помнить о правильном подборе длины изделия. В несущих стенах опирание изделий на стены должно составлять не меньше 250 мм, в самонесущих конструкциях – не меньше 120 мм. Сегодня специалисты рекомендуют отдавать предпочтение перемычкам из бетона, готовым заводским изделиям или продукции, выполненной на строительной площадке. Они более прочные и надежные, занимают меньше времени при монтаже и рассчитаны на более высокие нагрузки. Изготовление перемычек из бетона может производиться непосредственно на строительном объекте.
Для организации бетонных перемычек следует подготовить щиты для опалубки по размерам проема. Для этого предварительно приобретают деревянные доски толщиной не менее 20 мм, которые между собой будут крепиться саморезами или гвоздями. Боковые щиты опалубки должны перекрывать проем по внутренней стороне по ширине и с двух сторон по высоте. Для дополнительной теплоизоляции перемычек, выходящих на фасад, в опалубку укладывают эффективную теплоизоляцию Пеноплэкс толщиной не менее 50 мм. Нижний опорный щит собирают с повышенной прочностью строго по габаритам проема. Монтаж опалубки начинают именно для нижнего щита, который подпирают снизу двумя деревянными стойками, расположенными V-образно. Подпорку устанавливают только после полного монтажа нижних щитков и проверки их по уровню, они должны размещаться строго горизонтально. На нижний щит укладывают арматурную сетку и дальше закрепляют саморезами вертикальные щиты. На следующем этапе производят армирование конструкции. Диаметр стальной арматуры подбирают с учетом несущей нагрузки перемычки, ее длины и ширины. Металлические пруты укладывают вдоль перемычки, скрепляя их между собой специальной вязальной проволокой. Для заливки перемычки готовят бетонный раствор. Перед заливкой бетона под арматурную сетку подкладывают небольшие сколы бетона или кирпича на высоту 15-20 мм, чтобы металл был полностью утоплен в растворе и готовой конструкции. Учитывая данные несложные рекомендации можно быстро и качественно сделать из доступных материалов оконные перемычки своими руками, сэкономив значительные средства и время.
Виды перемычек из ячеистого бетона
Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.
Для перекрытия технологических проемов, используют:
- Заводского изготовления;
- Сборные из U-образных элементов;
- Сборные с использованием металлического уголка;
- Монолитные.
Способ перекрытия зависит от длины конструкции. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.
Для проемов шириной 1,2 м и меньше, их можно не делать, если до верха стены не меньше 2/3 длины проема.
Информация о детали
Конструкция и разновидности
Как мы отметили, перемычки являются деталями оконных и дверных проемов. Основная задача любого такого элемента — перекрытие верхней части проема и распределение нагрузки от несущей конструкции, расположенной выше.
Горизонтальная балка будет удерживать вес кладки и перекрытий над окном
По конструкции данная деталь может быть как несущей, так и ненесущей:
- Несущая поперечная балка, расположенная над проемом, воспринимает нагрузку от перекрытия, которое размещается над окном или дверью. (см. также статью Как использовать балки перекрытия из бруса)
- Ненесущая балка испытывает нагрузку только от кладки, которая размещается выше, т.е. в пределах одного этажа.
Классификация подобных элементов может основываться как на материале, из которого изготовлена перемычка, так и на ее конфигурации.
По материалу выделяют такие группы:
- Железобетонные плиты и балки – самая распространенная разновидность. Представляют собой балки из армированного бетона с высокими механическими показателями. Широко применяются в капитальном строительстве ввиду их технологичности.
- Металлические перекрытия – используются для перекрытия широких проемов, а также там, где на окно или дверь воздействует значительная нагрузка. Чаще всего собираются из прокатного профиля (двутаврового или швеллерного).
Схема металлического перекрытия
- Кирпичные — достаточно сложны в изготовлении, потому в частном строительстве задействуются сравнительно редко. Как правило, представляют собой кладку из рядового кирпича, которая собирается в установленной опалубке.
- Деревянные – брусья или доски большой толщины. Могут использоваться как при возведении домов и коттеджей из дерева, бруса, так и в кирпичных зданиях, а также в конструкциях из газо- и пенобетона.
Также, говоря о конструкции перемычек промышленного производства (сюда в первую очередь относятся бетонные изделия), специалисты разделяют их на плитные и брусковые:
- Перемычка брускового типа монтируется в несущих стенах в том случае, если стеновая конструкция воспринимает нагрузку от расположенного выше перекрытия. Эта разновидность перемычек является наиболее востребованной.
- Конструкция плитного типа устанавливается в самонесущую стену, на которую не передается вес плит перекрытия.
Маркировка и размеры
Как мы отмечали выше, в промышленном и жилищном строительстве чаще всего используются бетонные детали брускового типа. Перемычка брусковая по ГОСТу должна иметь ширину не более 250 мм, а ее длина определяется габаритами перекрываемого проема. Как правило, используются детали длиной от 1500 до 6000 мм.
Таблица габаритных размеров
Каждая перемычка должна быть соответствующим образом промаркирована. Маркировка содержит информацию об основных характеристиках элемента, и потому, даже не видя саму балку, мы по ее артикулу сможем определить, пригодна ли она для использования в той или иной ситуации.
Рассмотрим особенности маркировки на примере такой детали как перемычка брусковая 2ПБ -16 — 2 П.
Цифровые и буквенные индексы обозначают следующее:
- 2 – характеристика поперечного сечения перемычки.
- ПБ – тип детали (ПБ – брусковая, ПП – плитная).
- 16 – длина в дециметрах. Данный элемент имеет размер 1600 мм.
- 2 — класс прочности бетона, из которого был изготовлен элемент.
- П – индекс, указывающий на наличие петель для переноски блока с помощью автокрана.
Как видите, информации вполне достаточно, чтобы сделать выгод о возможности использования элемента для перекрытия оконного проема.
Утепления железобетонных перемычек… с чего начать .
Железобетонные перемычки используют в строительстве как дополнительные элементы конструкции, с помощью которых происходит распределение нагрузки по всей площади строения. На этапе монтажа бетонных перемычек может возникнуть проблема низкой теплоизоляции. Особенно вопрос касается оконных проемов. Резонное решение проблемы – утеплить ЖБ перемычки с фасадной стороны.
Утепляем с помощью минеральной ваты
Между перемычкой и лицевой кладкой строители выкладывают утепляющий слой, чаще всего используют минеральную вату. Толщина утеплителя должна быть примерно 100 мм.
Минвату трамбуют в опалубку, а затем заливают частями бетонную смесь. Минеральная вата не является идеальным вариантом в качестве материала для утепления, потому что имеет несколько недостатков.
Оконная рама, установленная в проеме, будет упираться в рыхлую поверхность ваты. Даже обильное нанесение монтажной пены не даст 100%-ный эффект фиксации и гарантию теплоизоляции. Поэтому рекомендуется оставшиеся просветы заложить забутовочным кирпичом.
Благодаря этому методу рама будет надежно опираться в кирпичи, а пена не будет контактировать с ватой. Не нужно забывать, что вставки кирпичей следует также утеплить.
Утепляем с помощью экструдированного пенополистирола
Еще один вариант утепления перемычек – экструдированный пенополистирол или как его еще называют пумпан.
Укладывается он также как минеральная вата, но в отличие от предыдущего способа, пумпану характерна более плотная поверхность.
Толщина каждого листа экструдированного пенополистирола равна 30 мм. В процессе монтажа зазор между оконной рамой и теплоизолятором заполняется пеной. Она хорошо фиксирует окно, упираясь в твердую поверхность пумпана. Дополнительно создавать теплоизоляционный слой нет необходимости.
Этот вариант утепления перемычки значительно экономичный в сравнении с предыдущим, так как одновременно происходит утепление откосов, и окно надежно закрепляется.
Подводим итоги: Второй вариант утепления перемычек ЖБИ самый удачный и финансово выгодный: • окно в проеме будет качественно закреплено; • в результате утепления снизу и сверху перемычка не промерзает; • утеплитель в окне не прерывается, поэтому обрабатывать откос отпадает необходимость.
Специалисты рекомендуют утеплять не только верхнюю часть окна, где расположена перемычка, но и снизу окна. Для этого строители рассекают плоскость бетонного «подоконника», вставляют в него пластину из пеносиликата или кусок пенополистирола так, чтобы окно устанавливалась на него.
Если у Вас возникнут вопросы «Как правильно выбирать заводские железобетонные перемычки?» читайте нашу статью и мы постараемся ответить на Ваши вопросы.
Наша компания готова предложить программу лояльности для постоянных клиентов: купить перемычки по скидочным ценам.
Вас ждет отменный сервис, вежливые работники, готовые обсудить ваши требования и пожелания.
Перемычки из монолитного бетона
Высокую теплопроводность бетона придется компенсировать местным утеплением.
Техника изготовления
Создание монолитной балки во многом напоминает устройство перемычек из лотковых блоков, но имеет и существенные отличия. Работы выполняются в такой очередности:
- Монтируется съемная опалубка из досок и брусьев или листовых материалов (фанеры и пр.). Конструкция укрепляется поперечными и вертикальными брусками с шагом не более 50 см и подпорками. Опалубка сооружается после укладки блочного ряда. Для нее оставляют по 20-30 см пространства с обеих сторон от проема.
- В готовой опалубке с наружной части стены закрепляется утеплитель. Для мокрых работ чаще всего используют листы пенополистирола.
- После изготовляется арматурный каркас из стальных прутьев. Для формировки каркаса лучше использовать кольцевую и вязальную проволоку, но для небольших домиков с легким кровельным покрытием можно использовать стальную армирующую сетку. Она нарезается на квадраты, к которым вязальной проволокой крепятся прутья.
- Далее оборудованная опалубка заливается раствором M200 — M300 на высоту ряда блоков, утрамбовывается и выравнивается.
Снимать боковую опалубку можно после затвердевания раствора, а нижнюю горизонтальную доску лучше оставить до полного его высыхания. В жаркую погоду стоит регулярно смачивать бетон, пока он не наберет должную прочность.
Наращивание конструкции
Допускается опирание перемычек на кирпичную стену СНиП за счет наращивания конструкции на месте
Для этого важно использовать опалубку, т.е. короб. Выбирать ее необходимо таким образом, чтобы нижняя часть опалубки либо дно полностью повторяли размеры проема
Прибивают опалубку к боковым частям, которые должны заходить минимально на 20-25 см в конструкцию. Сбоку подобное сооружение ограничивают кирпичной кладкой. Для точного прилегания доски к стенке опытные строители рекомендуют монтировку кирпичей таким образом, чтобы с 2 сторон они выступали на половину кирпича
Выбирать ее необходимо таким образом, чтобы нижняя часть опалубки либо дно полностью повторяли размеры проема. Прибивают опалубку к боковым частям, которые должны заходить минимально на 20-25 см в конструкцию. Сбоку подобное сооружение ограничивают кирпичной кладкой. Для точного прилегания доски к стенке опытные строители рекомендуют монтировку кирпичей таким образом, чтобы с 2 сторон они выступали на половину кирпича.
Короб имеет небольшие выступы для установок, доска прикреплена и лежит идеально ровно. Внизу конструкции выставляют несколько рядов кирпичей (для удержания дна короба). Подобная технология обеспечивает крепкую и надежную фиксацию опалубки. Затем в короб закладывают элементы, заливают раствором.
Для крепкой, надежной сцепки элементов арматуры их можно поместить в стыковой шар раствора со стороны бокового ограничителя либо между кирпичами. На завершающем этапе боковые выступающие кирпичи можно срезать с помощью болгарки либо смело использовать для подвязки деталей декора окон.
Стройка одноэтажных, небольших домиков не требует массивных железобетонных конструкций. Поэтому для них подбирают элементы из готовых металлических объектов. Чаще используют швеллер, обычные прутья арматуры, металлический уголок или полосы. Такие подпорки очень легкие, просты в эксплуатации и быстро устанавливаются.
Перед монтажом подобных конструкций важно правильно рассчитать перемычки. Существует риск прогиба конструкции, что может заклинить либо разрушить окно. Для правильного расчета таких установок потребуется помощь специалиста
Если расчет перемычки производится самостоятельно, то рекомендуется ознакомиться с методиками СНиП
Для правильного расчета таких установок потребуется помощь специалиста. Если расчет перемычки производится самостоятельно, то рекомендуется ознакомиться с методиками СНиП.
Изготовление перемычек для оконных и дверных проёмов своими руками в каркасных домах
Конструкции каркасных домов обладают меньшей прочностью, чем кирпичные или блочные, поэтому правильный расчет параметров перемычки для них является обязательным. Конфигурация оконного проема и установка его конструкционных элементов зависит от отношения ширины проема к шагу, с которым установлены стойки стеновых панелей.
В идеале ширина проема должна соответствовать шагу установки стоек, но часто это просто невозможно. При использовании в качестве стоек по каким-либо причинам бруса меньшего сечения шаг установки конструкционных опор может быть меньше стандартного размера окна, поэтому для строительства перемычек таких проемов необходимо сооружения дополнительных поддерживающих элементов.
Если ширина оконного проема больше ширины шага установки стоек, но не превышает двукратного значения, монтаж перемычек проема выполняется следующим образом. Между двумя крайними стойками по высоте проема устанавливаются две горизонтальные перекладины. В месте, где должна была быть стойка, между перекладинами и верхней и нижней балками устанавливаются вертикальные распорки. Если полученный проем все равно слишком широкий для установки окна, то в него на одинаковом расстоянии от краев добавляются еще две вертикальные распорки, формируя необходимую ширину.
Если ширина оконного проема более трех пролетов, то его монтируют таким же образом. Однако для поддержки коротких вертикальных распорок устанавливают раскосы. Их располагают симметрично от центра к краям. Таким образом, один раскос должен соединить одну короткую распорку в середине и две полноценных стойки.
В случае пятикратного превышения ширины оконного проема над шириной шага установки стоек каркаса, операция выполняется следующим образом. Крайние стойки каркаса должны быть двойными. Внешние имеют обычную высоту, а внутренние — должны быть высотой от пола до верхней перекладины проема. Нижняя и верхняя перекладины укрепляются диагональной сеткой, по типу ферм перекрытия.
Железобетон как наиболее популярный материал для перемычек
Железобетонные детали совмещаются друг с другом для создания надежной перемычки.
Однако для ее изготовления следует знать, что существуют различные размеры железобетонных перемычек, отличающихся по названию:
- ПБ – изделие в форме бруса шириной обычно не более 250 мм, а длина колеблется от маркировки продукции и может составлять от 1 до почти 6 м;
- ПП – изделие представляет собой плиточную поверхность, и его ширина уже превышает 250 мм; оно изготавливается путем скрепления нескольких брусьев;
- ПГ – продукция данной маркировки выпускается в виде балок, имеющих в составе своей конструкции особый желобок, именуемый четверть; ПГ применяют для обустройства надежных примыканий у плит, используемых для перекрытия;
- ПФ – вариант железобетонного изделия, используемый на фасадной части здания, и «прикрывает» собой ПГ и его выемки.
Некоторые предпочитают изготавливать ж/б самостоятельно, соорудив опалубку, вставив арматурные детали и залив все это бетонной смесью. Однако для создания опоры над оконными проемами рекомендуется использовать перемычки заводского изготовления. На некоторых заводах есть возможность заказа индивидуальных форм под оконный проем.
Что касается минимального опирания перемычек, то оно составляет не менее 250 мм на стену из кирпича, а для обустройства на перегородках – не менее 200 мм.
