Делаем индукционные котлы отопления своими руками, учитывая опыт специалистов

Примеры самодельных конструкций

Если вы не собираетесь использовать индукционный котел для осуществления главного отопления в частном доме, а хотите оборудовать им дачу или гараж, то вы можете попытаться сконструировать его самостоятельно. Существует два варианта, как это сделать.

Первый вариант

Для его реализации понадобятся куски пластиковых труб и сварочный инвертор. Имея элементарные знания в области физики и умея пользоваться кусачками, можно самостоятельно смастерить элементарную индукционную модель. Для этого нужно приобрести уже созданный высокочастотный сварочный инвертор с плавной регулировкой мощности тока до 15 ампер или даже выше. Для обогрева большой площади лучше выбрать гораздо более мощный аппарат. Еще понадобится катанка из нержавеющей стали либо обычные отрезки стальной проволоки. Это нужно для выполнения роли нагреваемого элемента. Их длина – около 50 мм, при диаметре 7 мм.

Важной составляющей является медная проволока, которую можно без проблем приобрести в любом тематическом магазине. Не следует использовать обмотку со старых катушек

Корпус, являющийся основой индукционной катушки – это одновременно часть трубопровода, поэтому его можно изготовить из пластиковой трубы с толстыми стенками. Ее внутренний диаметр должен быть 50 мм. К этому корпусу крепят два выходных патрубка для поступления холодного и отдачи горячего теплоносителя. Все внутреннее пространство корпуса нужно полностью заполнить отрезками проволоки и закрыть металлической сеткой, чтобы они не высыпались.


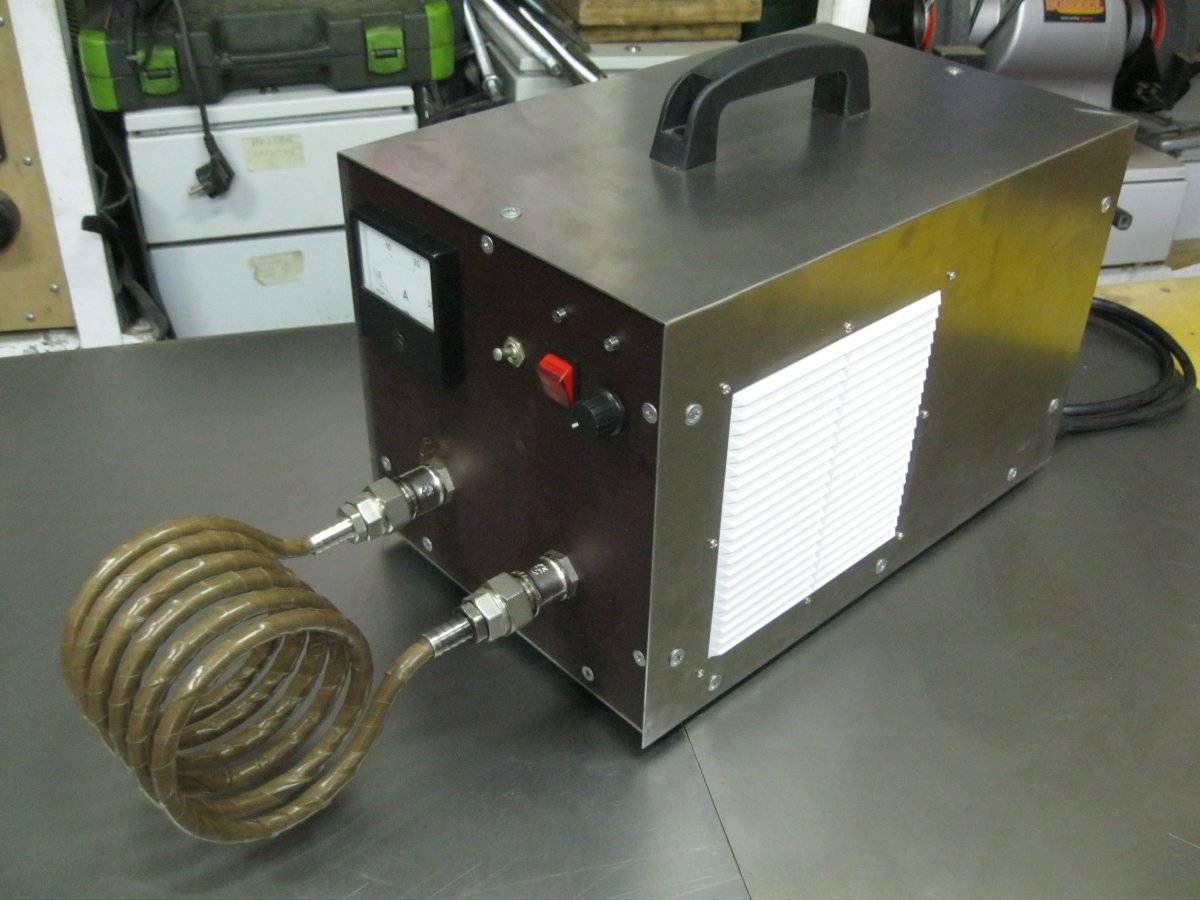

Так может выглядеть самодельное индукционное устройство

Индукционную катушку делают следующим образом: вокруг уже ранее приготовленной пластиковой трубы постепенно наматывают покрытый эмалью медный провод. Понадобится примерно 90 витков. Получившееся самодельное устройство требуется подключить к трубопроводной сети. Из трубопровода вырезают небольшой участок трубы, а вместо него устанавливают самодельный индукционный котел. Его подключают через инвертор и просто запускают воду.

Второй вариант

Это вариант предусматривает использование трехфазного трансформатора с возможностью и фиксации. Кроме того, понадобится еще и сварочный аппарат. Для изготовления устройства нужно сварить две трубы таким образом, чтобы они были похожи на бублик в разрезе. Эта конструкция выполняет, как проводниковую, так и нагревательную функции. Потом наматывают обмотку, непосредственно на корпус котла в целях его более эффективной работы, несмотря на небольшой вес и размеры. Здесь используется стандартная схема нагрева теплоносителя: он получает большое количество тепловой энергии при контакте с обмоткой.


Самодельный индукционный котел из трансформатора

Схема изготовления такой конструкции несколько сложнее, чем в первом варианте. Котел оборудуется двумя патрубками, как для входа холодного теплоносителя, так и для выхода нагретого. Если придумать и самостоятельно соорудить защитный кожух, то можно минимизировать тепловые потери.

Устройство и принцип работы котла

При пропускании электрического тока через токопроводящий материал в последнем происходит выделение тепла, мощность которого прямо пропорциональна силе тока и его напряжению (закон Джоуля — Ленца). Вызвать протекание тока в проводнике можно двумя способами. Первый состоит в его непосредственном подключении к источнику электричества. Этот способ будем называть контактным.

Второй – бесконтактный – был открыт Майклом Фарадеем в начале19-го века. Ученый выяснил, что при изменении параметров магнитного поля, пересекающего проводник, в последнем появляется электродвижущая сила (ЭДС). Это явление получило название электромагнитной индукции. Где есть ЭДС – там будет и электроток, а значит и нагрев, причем в данном случае — бесконтактный. Такие токи называют наведенными или вихревыми или токами Фуко.

Индукционный котел отопления — принцип работы

Вызвать электромагнитную индукцию можно по-разному. Проводник можно перемещать или вращать в постоянном магнитном поле, как это делается в современных электрогенераторах. А можно менять параметры самого магнитного поля (интенсивность и направление силовых линий), оставляя при этом проводник неподвижным.

Подобные манипуляции с магнитным полем стали возможными благодаря еще одному открытию. Как выяснил Ханс-Кристиан Эрстед в 1820-м году, намотанный в виде катушки провод при подключении к источнику тока превращается в электромагнит. Меняя параметры тока (силу и направление), мы добьемся изменения параметров генерируемого данным устройством магнитного поля. При этом в проводнике, находящемся в этом поле, будет возникать электрический ток, сопровождающийся нагревом.

Ознакомившись с этим несложным теоретическим материалом, читатель наверняка уже представил себе в общих чертах устройство индукционного котла отопления. Действительно, он имеет довольно простую конструкцию: внутри экранированного и теплоизолированного корпуса имеется труба из особого сплава (можно использовать и сталь, но характеристики при этом будут чуть хуже), установленная в гильзе из диэлектрического материала; на гильзу в виде катушки намотана медная шина, подключаемая к электросети.

Котел индукционный после монтажа

Посредством двух патрубков труба врезается в систему отопления, в результате чего по ней будет протекать теплоноситель. Переменный ток, протекающий через катушку, создаст переменное магнитное поле, которое в свою очередь наведет вихревые токи в трубе. Вихревые токи обусловят нагрев стенок трубы и частично теплоносителя по всему объему, заключенному внутри катушки. Для более быстрого нагрева вместо одной трубы может быть установлено несколько параллельных трубок меньшего диаметра.

Читатели, осведомленные о стоимости индукционных котлов, конечно, заподозрили, что в их конструкции имеется еще что-нибудь. Ведь не может теплогенератор, состоящий только из трубы и куска провода, стоить в 2,5 – 4 раза дороже ТЭНового аналога. Чтобы нагрев был достаточно интенсивным, через катушку нужно пропускать не обычный ток из городской сети с частотой 50 Гц, а высокочастотный, поэтому индукционный котел оснащается выпрямителем и инвертором.

Выпрямитель превращает переменный ток в постоянный, затем он подается на инвертор – электронный модуль, состоящий из пары ключевых транзисторов и управляющей схемы. На выходе инвертора ток снова становится переменным, только с уже гораздо большей частотой. Такой преобразователь имеется не во всех моделях индукционных котлов, некоторые из них все-таки работают на частоте в 50 Гц. Однако, применение высокочастотного переменного тока позволяет значительно уменьшить размеры устройства.

Принцип электромагнитной индукции

В различных описаниях авторы указывают на сходство индукционного котла с трансформатором. Это вполне справедливо: катушка из провода играет роль первичной обмотки, а труба с теплоносителем – замкнутой накоротко вторичной обмотки и одновременно магнитопровода.

Почему же тогда трансформатор не греется? Дело в том, что магнитопровод трансформатора выполнен не из цельного элемента, а из множества изолированных друг от друга пластин. Но даже эта мера не способна полностью предотвратить нагрев. Так, например, в магнитопроводе трансформатора напряжением 110 кВ в режиме холостого хода выделяется ни много ни мало 11 кВт тепла.

Или все-таки лучше купить?

На современном рынке отопительного оборудования вы можете найти множество моделей индукционных котлов. Если вы не хотите самостоятельно возиться с его созданием, просто приобретите индукционный котел для отопления своего жилья или промышленного помещения.

Если такая стоимость вас пугает, то просто сделайте индукционный котел самостоятельно. Ведь большинство компонентов и материалов, необходимых для этого, всегда в наличии у хозяина и домашнего мастера.

Промышленный индукционный котел

Если исследовать отечественный рынок индукционных котлов, то они представлены такими производителями, как SAV, ВИН. Что касается мощности, то однофазные котлы имеют диапазон от 2.5 кВт до 7 кВт, а более мощные трехфазные – до 60 кВт.

Следует помнить, что когда вы выбираете необходимые параметры индукционного котла, мощность устройства на протяжении всего срока работы не будет снижаться. Стандартным соотношением является 60 Вт на 1 кв.м площади, которая отапливается. Но чтобы более точно подсчитать мощность, требуется учитывать и параметры помещения, то есть, того места, где этот котел расположен. Если теплоизоляция оставляет желать лучшего, утепление – тоже, то расчетное соотношение должно быть больше. Именно поэтому лучше всего такой расчет доверить специалистам.

Так, вам не потребуется слишком мощная модель, нужно будет поставить котел на 6 кВт для помещения на 100 кв.м и для температуры примерно 15 градусов. Максимально допустимым давлением в системе будет давление не более 0.3 МПа.

Стоит заметить, что к основной комплектации также может дополнительно поставляться блок электронного программатора рабочих режимов. Такое устройство программирует работу индукционного котла на срок на неделю, или же применяется для того чтобы удаленно управлять всей отопительной системой.

Программатор котла

При выборе котла нужно также обратить внимание на такую вещь, как параметры толщины сердечника из стали. Чем больше толщина стенок, тем дольше он не будет подвержен коррозии

Что же такое индукционный котел?

Индукционные системы отопления начали использовать в 80-х годах прошлого столетия на промышленных предприятиях. Бытовые же приборы появились только в середине девяностых годов. За последние десятилетия они были доработаны, и в их конструкцию были внесены некоторые обновления, однако, принцип их работы остается неизменным.

Название данных отопительных систем и приборов уже само по себе говорит о том, что в основе их функционирования лежит электромагнитная индукция. Суть принципа работы состоит в том, что если через проволоку достаточно большого диаметра в сечении, накрученную в виде катушки, пропустить переменный ток, то вокруг этой первичной обмотки создается мощное электромагнитное поле. Если в этом поле окажется проводник, то в нем будет наводиться (индуцироваться) напряжение. Ну а если силовые линии поля пересекают расположенный в нем сердечник из сплава, обладающего магнитными свойствами, то получается своеобразный короткозамкнутый контур. И за счёт появления на нем блуждающих токов Фуко, происходит очень быстрый и сильный нагрев этого материала.

Простейшая схема принципа работы индукционного нагревателя

Такой принцип широко используется, например, в сталелитейной промышленности. Нашли ему применение и для быстрого и высокотемпературного нагрева воды. Понятно, что в качестве сердечника в этом случае будет выступать труба или иной канал, по которому циркулирует теплоноситель.

А самый доступный для понятия пример индукционного нагревателя представляет собой проволоку, намотанную на трубу, изготовленную из диэлектрика, которая будет изолировать магнитный сердечник, помещаемый в ее внутреннее пространство.

Проволочная катушка подключается к электропитанию и создает электромагнитное поле. В результате воздействия переменного электромагнитного поля металлический стержень-сердечник будет нагреваться, передавая тепло теплоносителю, который затем поступает в трубы и радиаторы отопительного контура. В качестве теплоносителя в автономных системах отопления может быть использовано масло, вода или этиленгликоль.

Вместо сердечника, в современных котлах для теплообмена задействован целый лабиринт каналов и труб. Их стенки, выполненные из ферримагнитного сплава, обеспечивают большую площадь контакта с водой и оттого — очень интенсивный нагрев циркулирующего по ним теплоносителя

Это, конечно, очень упрощенное объяснение. В индукционных котлах промышленного производства в теплообменный ферромагнитным сердечником может являться целый лабиринт труб или каналов, а нередко, например, в вихревых нагревателях, в этом процессе задействован и корпус прибора.

Один индукционный котел правильно выбранной мощности способен обеспечить нагретым теплоносителем несколько контуров разветвленной системы отопления. Естественно, при грамотной расстановке коллекторов и циркуляционных насосов.

В системах отопления небольшой протяженности теплоноситель, нагреваясь, будет подниматься вверх, и создавшегося естественного давления обычно бывает достаточно для его естественной циркуляции. Если же отопительная магистраль довольно длинная и разветвлённая, завязана на коллекторы с дальнейшим распределением потоков теплоносителя по отдельным контурам, то в систему устанавливают один или несколько циркуляционных насосов, так как без них требуемого перемещения теплоносителя будет добиться невозможно.

Установка индукционного котла и системы управления к нему

Установка таких котлов возможна только в закрытую систему отопления. Это требует наличия расширительного бачка-экспанзомата и насоса для принудительной циркуляции теплоносителя.

Согласно инструкции, индукционный котел выставляется строго вертикально. После этого, к нижнему патрубку ввода подключается обратная труба контура отопления. Выходной патрубок расположен в верхней части устройства (сбоку или сверху). На него закольцовывается подающий трубопровод.

Вес монтируемого котла достаточно серьезный, поэтому креплениям нужно уделить самое особое внимание. Они должны быть очень надежными с учетом того, что при работе котла его вес значительно увеличится за счет поступающего внутрь теплоносителя

Боковое расстояние от котла до окружающих предметов и стен – 300 мм. Расстояние до пола и потолка – 800 мм и не меньше. Важным и обязательным условием при монтаже таких котлов является их заземление. С ним возможно использовать, как металлические, так и металлопластиковые трубы.

Рядом с выводным патрубком встраивается группа приборов безопасности: подрывной клапан, манометр, воздухоотводчик. Расширительный бачок устанавливается на удобном участке обратной трубы системы. Запорная арматура главным образом монтируется уже после группы безопасности.

Монтаж всей системы управления, а также самого котла нужно производить в соответствии с существующими правилами и нормами ПУЭ, схемами и условиями, содержащимися в имеющемся в комплекте техническом паспорте.


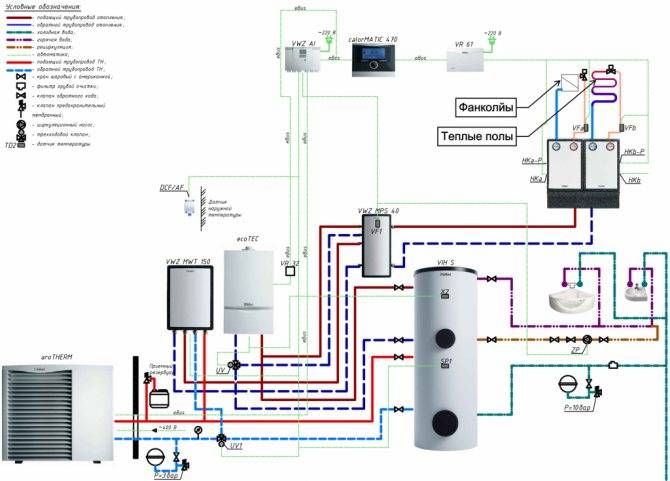

Схема подключения индукционного котла к системе отопления

Снижение КПД электрокотла

Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей.

Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.

Давайте разберем это поподробнее.

Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на элементе ТЭНа, то они действительно присутствуют.

А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:

этот слой не достаточно толстый

он никоим образом не препятствует передаче тепла

А соответственно, свое изначальное КПД, котел никоим образом не теряет.

То есть фактически, и на чистом элементе нагрева и на грязном, происходит передача одинакового количества энергии, только при других температурах.

Устройство котла

Перед тем как приступать к сборке, необходимо разобраться в принципах функционирования прибора. Сразу нужно отметить, что они схожи с ТЭНами, которые отвечают за преобразование электрической энергии в тепловую.

Установка индукционного электрокотла своими руками не требует полной замены системы отопления, так как он работает по принципу электрического индуктора, который включает в себя две обмотки:

  • первичную;
  • вторичную.

В этом видео вы узнаете, как сделать индукционный котёл своими руками:

Главным элементом в приборе является корпус. Он состоит из следующих частей:

  • сердечника;
  • внешнего корпуса;
  • электроизоляции;
  • теплоизоляции.

У промышленных приборов обмотка цилиндрическая. Изготовленный своими руками индукционный котел имеет тороидальную обмотку. Она собирается из медного провода. Корпус окружен ферромагнитной сталью толщиной около 1-1,5 см. Все это позволяет заметно снизить вес агрегата и повысить показатели КПД.

Если сравнить самодельное устройство с любым другим оборудованием, работающим на газе или жидком топливе, то можно выделить его следующие нюансы:

  • тепловой носитель обладает двойным нагреванием;
  • более быстрый обогрев помещения;
  • минимальный показатель инерции;
  • из-за магнитной индукции не образовывается накипь;
  • прибор не нуждается в чистке.

Это все, что вам понадобится, чтобы его изготовить

Что нужно знать о безопасности

Не забывайте, что мы имеем дело с источником повышенной опасности – электрическим нагревательным прибором, поэтому при его сборке и использовании необходимо соблюдать некоторые правила:

Обязательно используйте отдельную электрическую линию для подключения индукционного котла, а также оснастите его группой безопасности.

  1. Если в котле циркуляция воды осуществляется естественным путем, то обязательно оснащайте его датчиком температуры, чтобы при перегреве устройство отключалось автоматически.
  2. Не подключайте самодельный водонагреватель в розетку, лучше проведите для этого отдельную линию с увеличенным сечением кабеля.
  3. Все открытые участки проводов нужно заизолировать, чтобы обезопасить людей от удара током или ожога.
  4. Ни в коем случае не включайте индуктор, если труба не заполнена водой. В противном случае труба расплавится, а прибор замкнет или он может и вовсе загореться.
  5. Устройство нужно монтировать на высоте 80 см от пола, но так, чтобы до потолка оставалось около 30 см. Также не стоит его устанавливать в жилой зоне, так как электромагнитное поле плохо сказывается на здоровье людей.
  6. Не забудьте сделать заземления индуктора.
  7. Обязательно подключайте прибор через автомат, чтобы в случае аварии последний отключил питание от водонагревателя.
  8. В систему трубопровода нужно вмонтировать предохранительный клапан, который будет снижать давление в системе автоматически.

Особенности установки и эксплуатации

Помните, что обмотка котла будет вызывать нагрев любого металлического элемента, оказавшегося в излучаемом ею магнитном поле.

Поэтому устройство следует размещать не ближе 80 см от пола или потолка и хотя бы в 30-ти см от стен и других приборов.

Для обеспечения надлежащего теплоотвода рабочая среда должна перекачиваться циркуляционным насосом, естественной циркуляции может оказаться недостаточно.

В особенности это касается варианта с нагревателем в виде проволочных обрезков.

Перед его включением необходимо убедиться в наличии теплоносителя – если устройство запустить «в сухую», полипропиленовая труба быстро расплавится.

Как сделать индукционный котел отопления своими руками для отопления дома

«Индукционники» различной производительности в свободном доступе представлены на рынке климатической техники, но стоимость их существенно завышена. Это вынуждает умельцев собирать отопители из доступных компонентов. Чтобы не паять сложные электронные схемы, делают индукционные котлы отопления своими руками из инверторов, сварочного аппарата или кухонных плит, работающих на принципе индукции.

Из индукционной плитки

Обычный кухонный прибор можно использовать для создания электрокотла. У мастера есть 2 способа, как реализовать проект. Тем, кто не хочет вникать в тонкости процесса и создавать сложные конструкции, подойдет использование электроприбора по прямому назначению. Для этого на него устанавливают закрытую нагревательную емкость со входным и выходным патрубками. Последние подключают к отопительному контуру, а нагрев будет происходить аналогично кипячению воды в кастрюле.

Второй способ более сложен в реализации. Для этого придется прибор полностью разобрать и извлечь необходимые элементы. Мастеру понадобятся медный сердечник для изготовления катушки и блок управления для питания силовой части. Однако такой прием имеет несколько недостатков:

  1. Подбор величины индукции самодельной конструкции. Мастеру понадобится опытным путем определить количество витков, соответствующее оптимальному. Только в этом случае работа будет максимально эффективной.
  2. Несоответствие системы управления. Контроллер плитки не рассчитан на работу в составе котловой автоматики. Он будет по времени отключать нагрев, даже если теплоноситель не достиг заданной температуры.

Из инвертора

Преобразователь постоянного напряжения в переменное может служить источником высокочастотного сигнала для сборки «индукционника». Прибор подбирают или изготавливают соответствующей мощности, способной генерировать достаточное количество тепла. Мастеру также понадобится первичная катушка и блок конденсаторов.

Обмотку изготавливают из медной трубы или проволоки в керамической изоляции. В первом случае по катушке можно пустить воду для охлаждения и дополнительного отбора тепла. Элемент сворачивают вокруг цилиндра подходящего диаметра. В зависимости от мощности прибора понадобится не менее 5-6 витков. Края катушки подключают к блоку конденсаторов и инвертору напряжения.

С питанием от сварочного аппарата

Функцию частотного генератора может выполнять современный сварочный агрегат. Он способен генерировать ток с частотой 20-50 кГц, что отлично подходит для создания «индукционника». Последовательность изготовления:

  1. К отрезку пластиковой трубы диаметром 2 дюйма и длиной 0,6 м приклеивают полоски текстолита, на которые наматывают обмотку из 50-100 витков медной проволоки в эмалевой изоляции. Между отдельными кольцами оставляют не менее 5 мм.
  2. В трубу насыпают куски нержавеющей проволоки.
  3. С двух концов припаивают полипропиленовые переходники размером, соответствующим присоединительным фитингам отопительного контура.
  4. Обмазывают катушку эпоксидкой для обеспечения надежной электроизоляции.
  5. Края обмотки подключают к выводам сварочного инвертора. Их необходимо сделать самостоятельно, подключив проводники в точки, где напряжение еще не выпрямлено.
  6. Все элементы устанавливают в шкаф, который закрепляют на стене. Выполняют все необходимые подключения.

Для автоматизации процесса нагрева можно подключить сварочный аппарат через силовое реле или контактор, управляемые термостатом. Такая связка позволит включать и отключать агрегат при достижении заданных температур.

Второй вариант монтажа котла

Можно попробовать сделать отопительный прибор повышенной мощности. Его устройство обойдется несколько дороже первого варианта, зато впоследствии все расходы полностью окупятся отличным качеством и высокой эффективностью работы.

Конструкция усложненной модели представляет собой сварное соединение двух труб, внешне напоминающее бублик. Полученная деталь будет одновременно служить сердечником и нагревательным элементом. Медная обмотка непосредственно на корпусе котла обеспечивает высокий уровень производительности с сохранением компактности и малого веса прибора. Подающие и отводные патрубки привариваются непосредственно к индуктору. Таким образом, нагрев воды будет происходить в результате контакта теплоносителя с медной обмоткой.

Особенности, которые нужно учесть при устройстве котла.

  • Такой индукционный прибор можно интегрировать только в закрытую отопительную схему, работающую на принудительной циркуляции теплоносителя.
  • В трубопроводной системе должны использоваться только пластиковые материалы.
  • Индукционный прибор следует располагать в помещении так, чтобы расстояние от него до ближайших стен и предметов было не менее 300 мм. От пола и потолка котел должен быть удален на 800–1000мм.

Трудоемкий процесс монтажа индукционной схемы в итоге обернется качественным прогревом дома. Самодельный отопительный прибор прослужит вам не менее двух десятков лет, не доставляя никаких забот.

Индукционный водонагреватель своими руками: схема

Прибор представляет собой трансформатор, имеющий две обмотки: первичную и вторичную. Первый контур преобразует электрическую энергию в вихревые токи, тем самым создает индукционное поле направленного действия, что и обеспечивает индукционный нагрев. На вторичном контуре преобразованная энергия передается теплоносителю (в нашем случае – это вода).

Важно учитывать тип материала, из которого изготовлена обмотка. Так, в бытовых моделях чаще всего используется медный провод

Такой материал хорошо подойдет для нагрева воды в котлах.

Кроме трансформатора в устройстве присутствует генератор и насос (необязательно).

Схема простого индукционного водонагревателя. Как видно, прибор имеет довольно простую конструкцию и малое количество элементов.

Узлы и детали теплогенератора

Устройство включает в себя:

  • генератор переменного тока, который увеличивает частоту тока;
  • индуктор, трансформирующий электроэнергию в магнитную энергию, представляет собой катушку из медной проволоки;
  • нагревательный элемент, чаще всего его роль играет металлическая труба.

Благодаря такой конструкции передача энергии осуществляется практически без потерь. КПД достигает 98%.

Принцип работы

Индукционный водонагреватель состоит из генератора, катушки и сердечника, последний нагревается за счет электромагнитной энергии

Прибор преобразует электрическую энергию в электромагнитную. Последняя, в свою очередь, воздействует на сердечник (трубу), который нагревается и передает воде тепловую энергию. Преобразовывает все эти энергии индуктор, состоящий из катушки и сердечника. Генератор используется для повышения частоты тока, так как со стандартной частотой в 50 Гц сложно добиться высокого нагрева.

В заводских моделях частота тока достигает 1 кГц.

Необычная модель индукционного прибора

Эта модификация индукционного котла может показаться очень необычной, тем не менее, вполне имеет право на существование.

Более того, практика показывает, что такое устройство намного экономичнее стандартного ТЭНового котла. На обогрев стандартной «трешки» будет уходить порядка 1,8-2,5 кВт в час, тогда как электрокотел потратит как минимум 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальная обмоточная медная проволока

Собственно, котел представляет собой врезанный в отопительную систему теплообменник, который нагревается от индукционной электроплитки.

Важное звено конструкции – теплообменник, он должен быть компактным, надежным и по возможности дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв

м будет достаточно устройства, работающего с 40 л теплоносителя.

То есть понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильных труб 50х50.

Работы выполняются в следующей последовательности:

  • Труба 50х50 нарезается на отрезки длиной 600 мм. Всего должно получиться 9-10 штук.
  • Полученные отрезки привариваются один к другому по принципу «стенка к стенке» так, чтобы получился сплошной ряд из труб.
  • От трубы отрезается еще два отрезка так, чтобы их длина была равна ширине получившейся заготовки.
  • Из обоих полученных фрагментов трубы отрезается одна стенка.
  • Деталь устанавливается срезанной частью на сваренные вместе трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приваривается к теплообменнику.
  • Аналогично устанавливается второй отрезок трубы с противоположной стороны.
  • В противоположные по диагонали участки теплообменника ввариваются патрубки для соединения с отопительной системой.
  • Конструкция тщательно обваривается, поскольку должна быть полностью герметичной.

Теплообменник готов, его можно устанавливать на место и подводить под него источник тепла. Практика показывает, что лучше всего установить такую систему в санузле, выполнив вертикальный монтаж.

Обычная индукционная плитка может стать источником тепла для обогрева квартиры

Теплообменник вваривается в отопительную систему, а плитка располагается между ним и стеной.

Домашние мастера утверждают, что если подключить к такому устройству инвертор, его энергопотребление существенно уменьшится.

После прочтения инструкций вам изготовление самодельных котлов кажется сложным и опасным занятием? Вы сомневаетесь, что самоделка будет экономнее расходовать электроэнергию для подогрева теплоносителя в системе отопления? В таком случае покупка готового нагревательного агрегата станет лучшим решением.

На нашем сайте есть полезные материалы по выбору лучшего электрокотла и рейтинг самых популярных среди покупателей моделей. А также рекомендуем ознакомиться с особенностями расчетов энергопотребления котлом и другими вариантами электрического отопления в доме:

  • Электрокотел для отопления частного дома: обзор десятки лучших моделей электрических котлов
  • Сколько потребляет электроэнергии электрический котел: правила расчетов
  • Электрическое отопление в частном доме: обзор видов систем для загородного дома

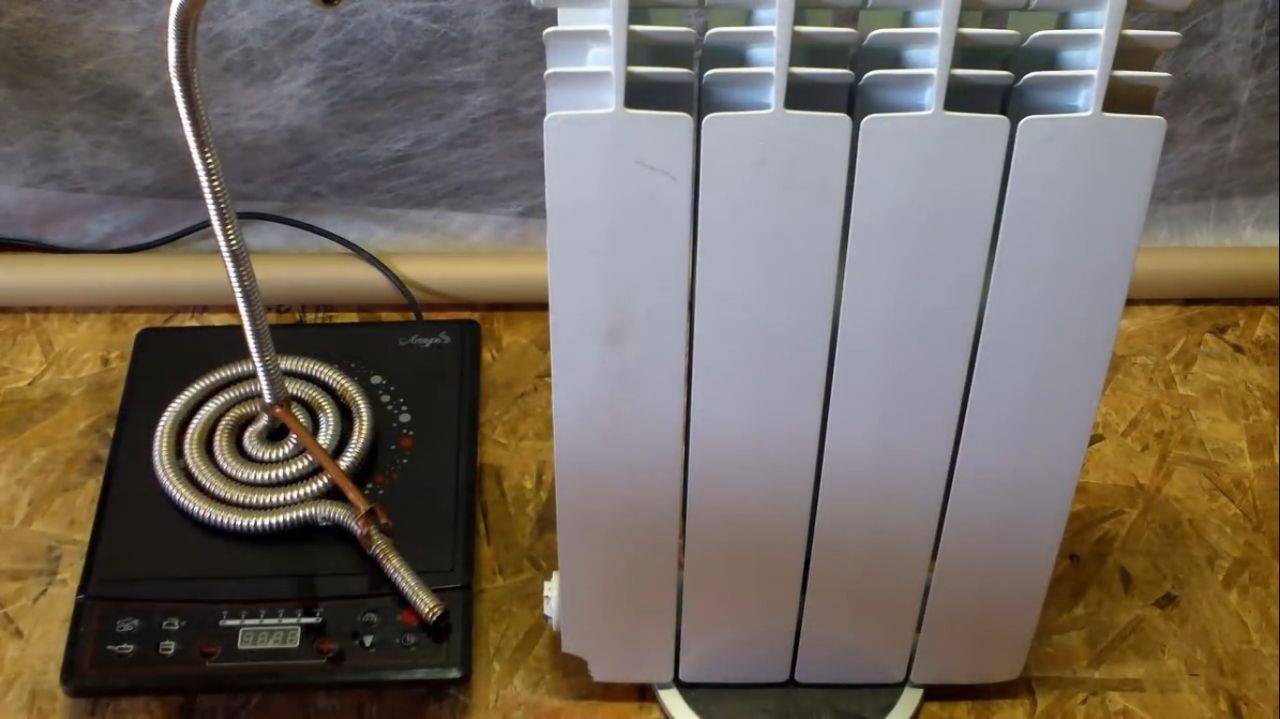

Обогреватель из индукционной плитки

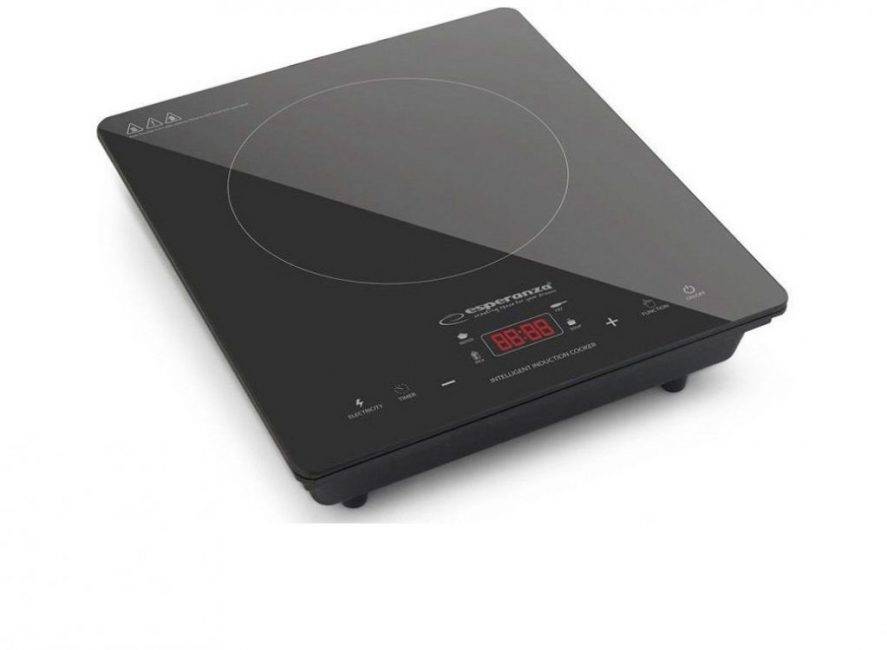

Индукционная плита

Зная этот принцип можно за пару часов соорудить полноценный обогреватель, который будет не только эффективным, но и экономным. Используя его можно сэкономить около 50% электроэнергии, если сравнивать с аналогичным калорифером, работающем на ТЭНах.

Что понадобится для изготовления

Вариант индукционного нагревателя

Для изготовления понадобится:

Плитка подойдёт самая дешевая, без встроенных программ для приготовления пищи. Стоимость около 1,2 тыс.рублей.

Продаётся в строительных магазинах, в отделе сантехника. Стоимость около 500 рублей.

  • Два фитинга для соединения шланга
  • Алюминиевый радиатор

Количество секций подбирается под отапливаемую площадь. Примерный расчет 1кВт на 10 м².

Делаем котёл отопления

Обязательно нужно закольцевать спираль, иначе она не будет нагреваться

1

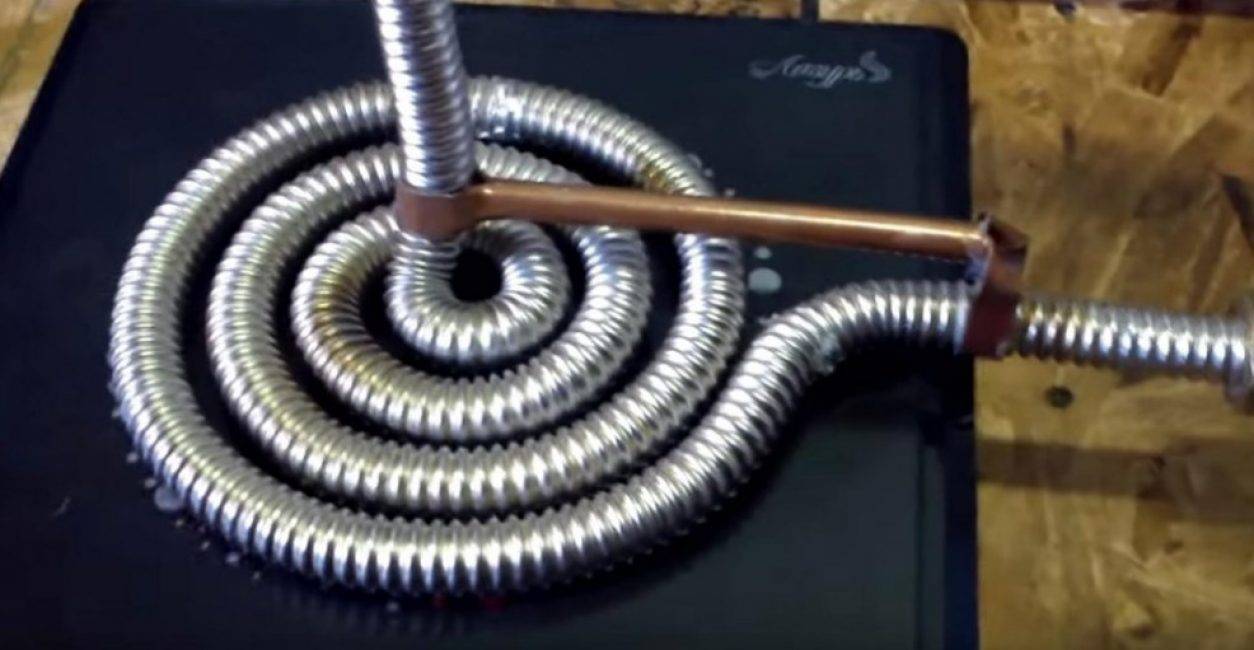

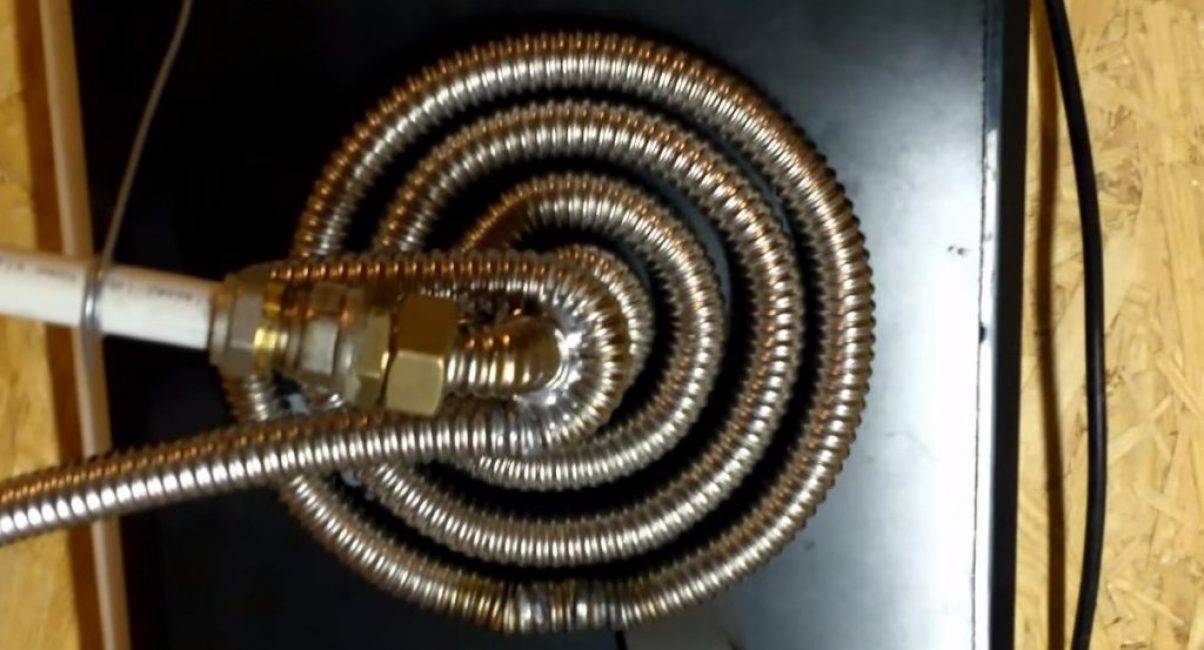

Котёл отопления – ёмкость, где будет происходить нагрев теплоносителя, т.е. воды. Для его изготовления из гофрированного металлического шланга формируем спираль, как показано на рис.2. Для этого понадобится около 1 метра. Формировать спираль нужно таким образом, чтобы оставшихся концов шланга хватало для подключения к алюминиевому радиатору.

2

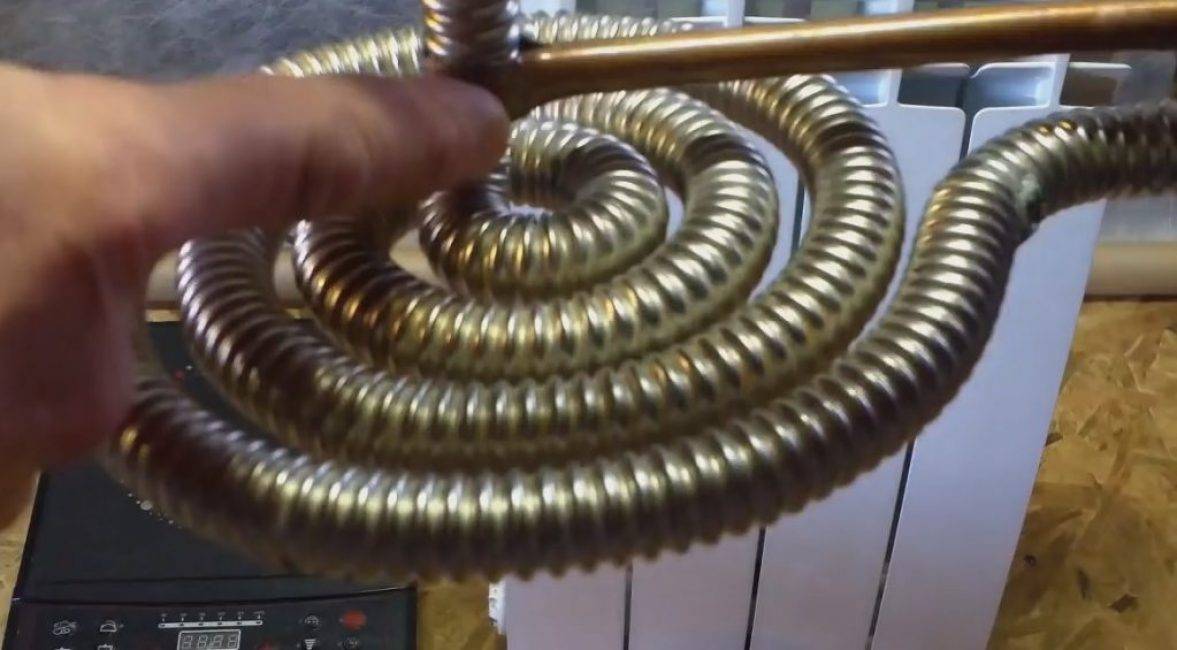

Полученную спираль нужно закольцевать, т.е. соединить окончание спирали с её центром при помощи медного отрезка трубки (см. рис.2). Это нужно для того, чтобы индукционная плитка распознавала котёл и нагревала его.

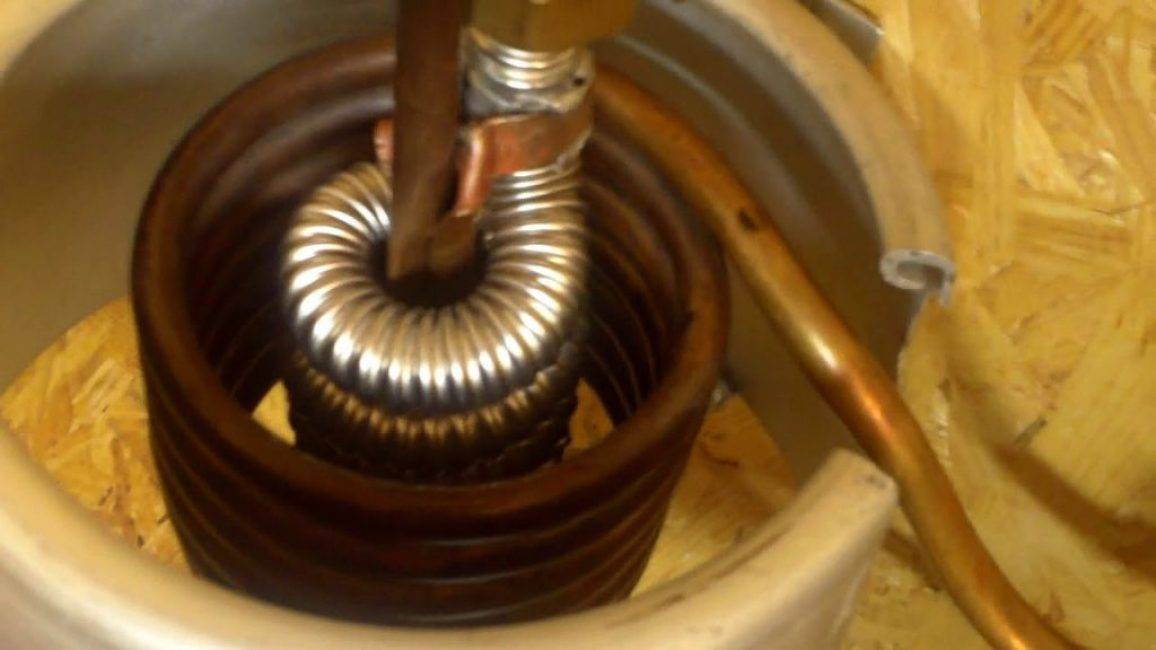

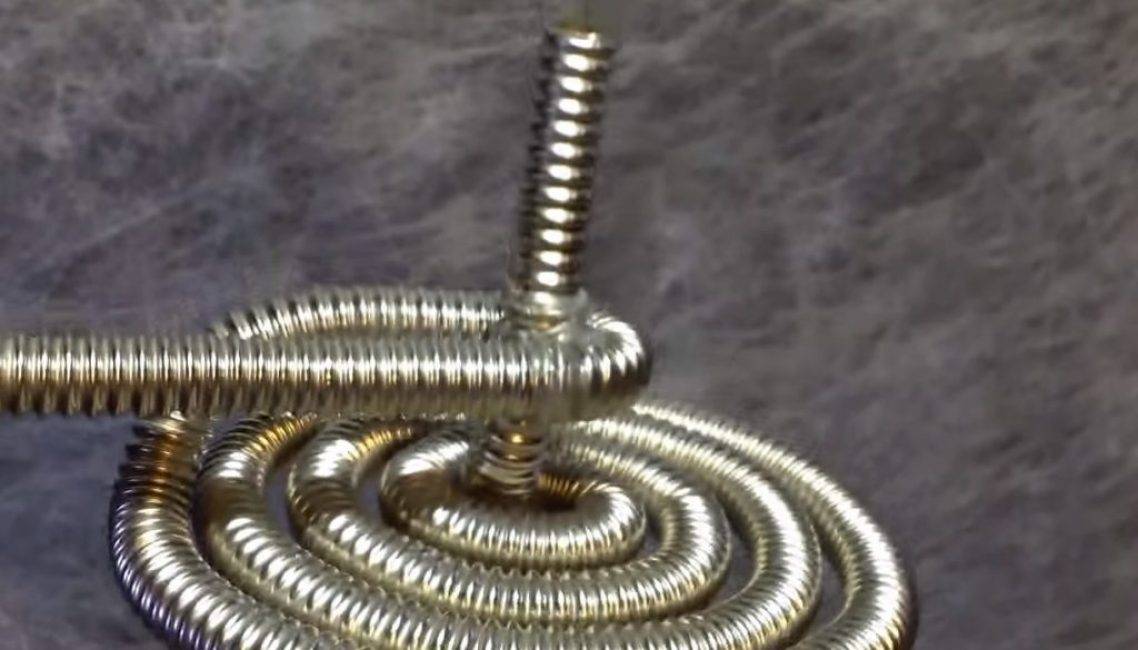

Можно сделать котёл и другой формы. Например, как показано на фото ниже.

Эта вариация тоже закольцована, соединена при помощи олова

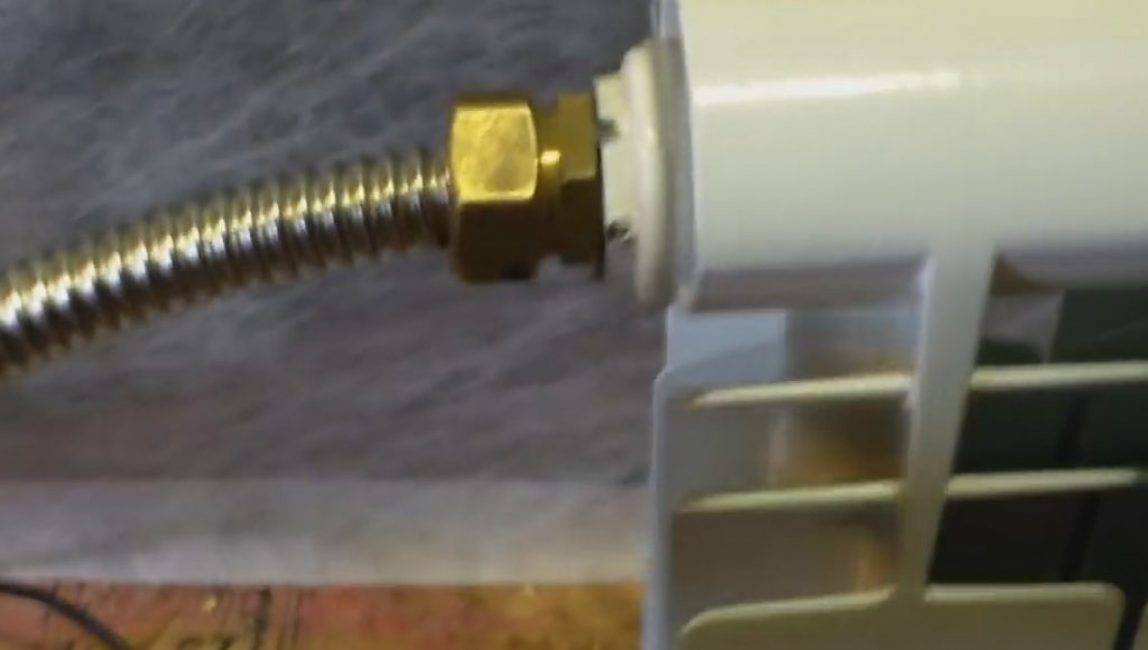

Подсоединяем котел к радиатору

Верх – подача, низ – обратка, — система самотёка

При помощи фитингов подсоединяем оба конца к радиатору. Схема развязки вверх-низ, односторонняя.

Подключение к плитке и проверка работоспособности

Проверяем работоспособность на полной мощности

1

Теперь заливаем в систему теплоноситель. Откручиваем верхнюю гайку радиатора и наполняем его водой. Немного оставляем пустого пространства, которое нужно для расширения воды.

2

Помещаем спираль-котёл на индукционную плитку. И проверяем работоспособность системы. Если всё сделано правильно, то радиатор нагреется до 60 градусов в течение 5 минут.

Более компактное положение

3

Чтобы плитка не занимала место, её можно прикрепить к стене, т.е. вертикально.

Приборы управления и контроля

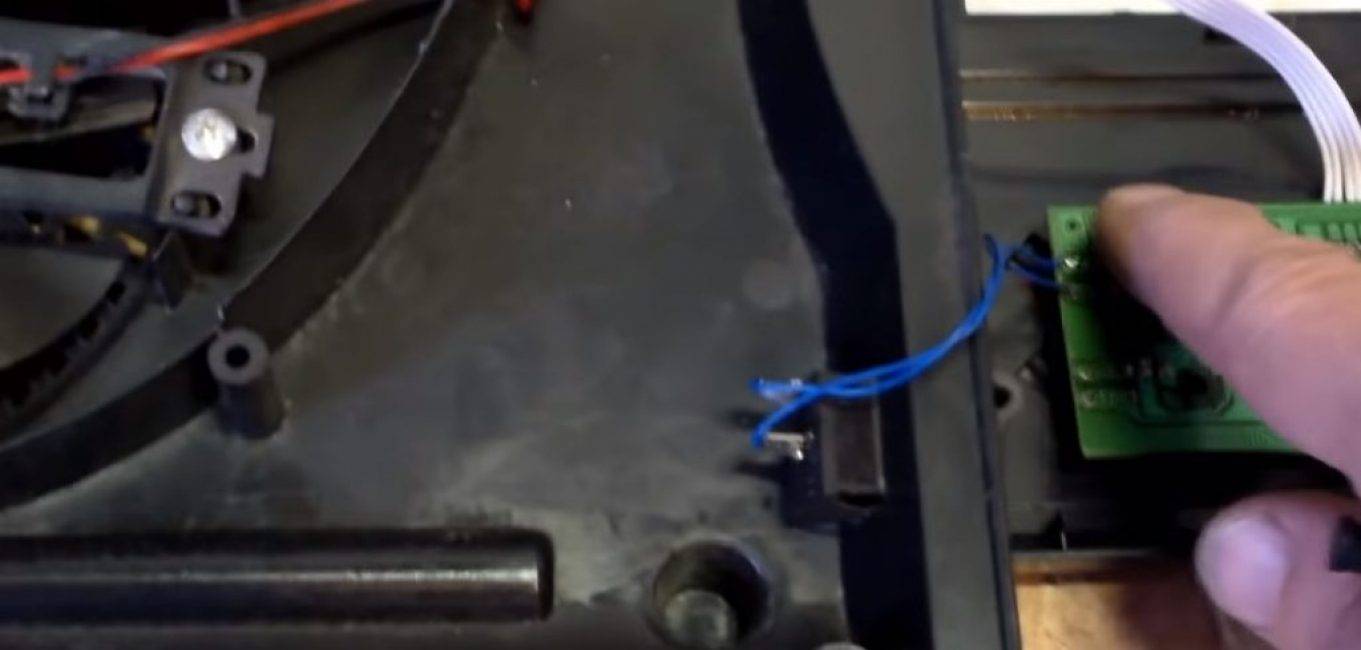

Параллельный тумблер

1

Для того чтобы организовать автоматическое управление индукционным отоплением без лишних затрат нужно включение плиты сделать механическим. Для этого разбираем плиту, и на плате находим клеммы включения и припаиваем к ним параллельный тумблер. Это нужно для того, чтобы плита начинала работать при подключении к электросети сразу же.

2

Теперь можно подключить различные регулировочные датчики. Например, датчик температуры.

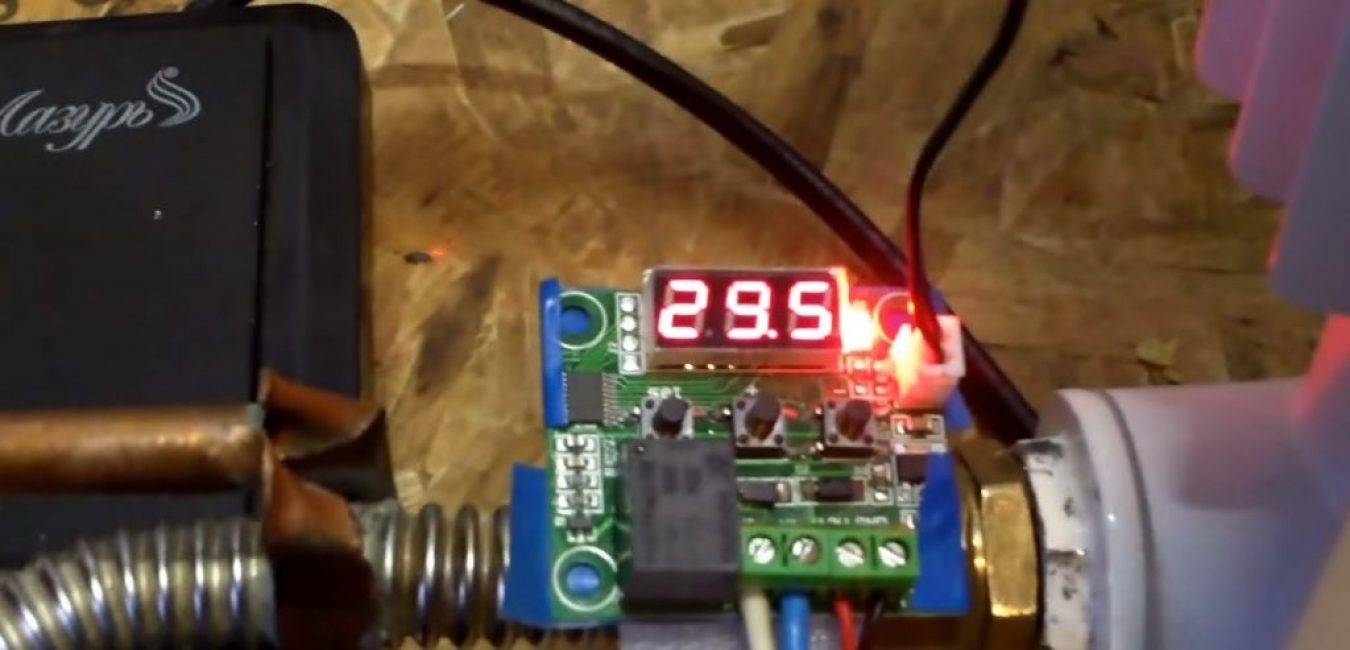

Датчик температуры

3

Также можно настроить включение отопления по таймеру. С этой задачей справится обычный механический таймер, — минимальное значение 15 минут.

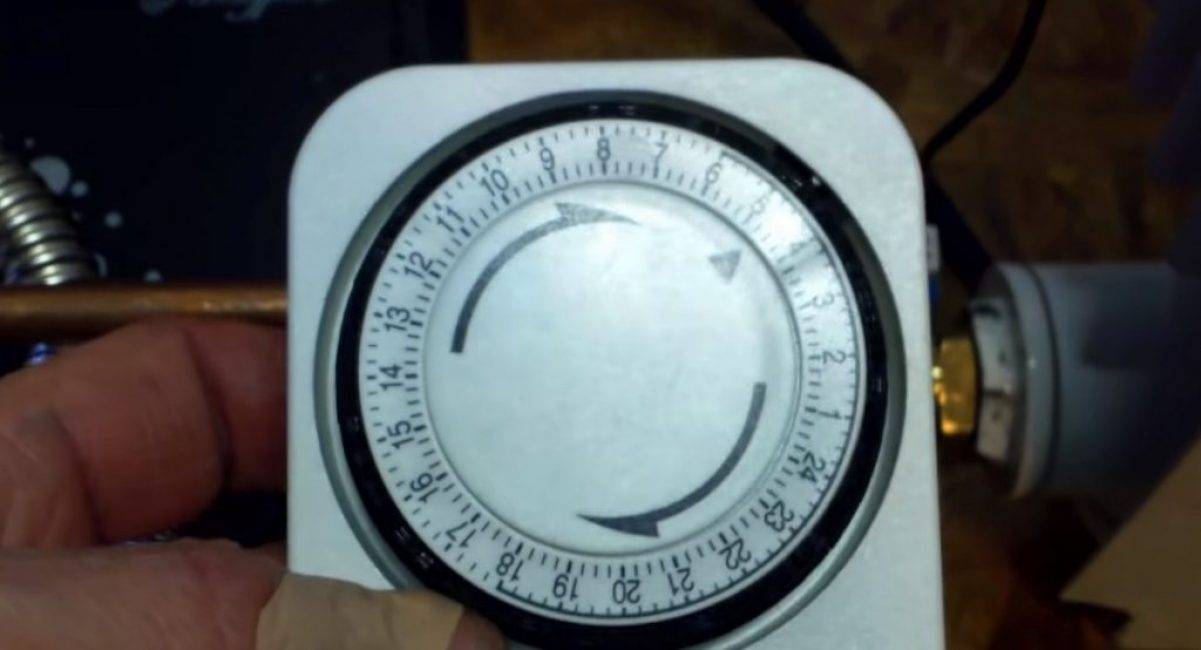

Бюджетный таймер включения

Инфракрасный потолочный обогреватель с терморегулятором – современные технологии в вашем доме (Цены) +Отзывы

Основные характеристики

Индукционные котлы для отопления частного дома имеют плюсы, но и не лишены существенных недостатков, которые есть только у этого вида отопительного оборудования.

К достоинствам такого отопительного оборудования можно отнести:

  • устройство не имеет нагревающих элементов. Подвижные и сильно загруженные части, которые подвергаются в процессе эксплуатации частому износу, отсутствуют, что влияет длительную работу без обслуживающих операций;
  • может работать от электросети с низким напряжением и постоянным током. Такое не проходит с электрокотлами других видов;
  • корпус котла — это одна цельная емкость, что не дает возможности появиться протечкам;
  • нагрев теплоносителей до состояния способного обогреть помещение, менее время затратный, чем у других обогревателей;
  • не образует накипи. Из-за маленьких отличий между нагреваемой поверхностью сердечника и тепловым носителем (меньше 30 С), и вибраций, которые образуются в результате вихревых потоков, происходит отталкивание накипи от стенок;

Датчик индукционного котла отопления

  • не опасен с точки зрения пожаро- и электробезопасности;
  • индукционное отопление частного дома не нуждается в дымоотводящих системах;
  • эффективность индукционного котла отопления приближена к ста процентам. И по мере износа оборудования, данный показатель не изменяется;
  • срок эксплуатации составляет примерно 20-25 лет. Этот показатель зависит от толщины стенок индуктора;
  • в качестве теплового носителя могут быть применены антифриз, вода и масло;
  • смена теплоносителей проводится 1 раз в десятилетие;
  • запущенный работающий агрегат, не издает шума;
  • в результате небольшой инерционности удается сэкономить на электроэнергии;
  • чтобы установить обогреватель индукционной направленности, достаточно хозяина. Нет нужды привлекать профессионалов;
  • оборудование можно использовать в закрытой системе обогрева, схожей с системой теплый пол.

К недостаткам такой системы отопления можно отнести следующие факторы:

  • конструкция довольно объемная и имеет большой вес;
  • стоимость котла индукционной направленности не маленькая. Все объясняется наличием в нем инверторного пускателя. Данный прибор, самое дорогое, что есть в данном устройстве;
  • котел устанавливается только в изолированных от людей помещениях;
  • еще одна особенность — это генерация помех на радиоволнах;
  • для размещения подойдут частные дома, квартиры будут малопригодны для использования такого оборудования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
