Утепление плоской кровли

Гидроизоляция плоской кровли

Частный застройщик, впрочем, как и любой профессиональный строитель, должен понимать: ремонт плоской кровли – дело хлопотное и весьма затратное

Поэтому очень важно использовать надежные и долговечные материалы уже на этапе строительства

Для создания гидроизоляции инверсионной кровли идеально подходит полимерная кровельная мембрана Plastfoil. Этот материал пригоден и для эксплуатируемых и для неэксплуатируемых систем. Его основные преимущества – это:

  • высокие эксплуатационные характеристики при низких отрицательных температурах;
  • высокая прочность и стойкость к механическим воздействиям;
  • скорость и удобство монтажа;
  • долговечность (минимальный срок эксплуатации кровельной мембраны Plastfoil достигает 30-ти лет).

Для гидроизоляции традиционных кровель также имеется уникальное решение. Это армированная кровельная мембрана Plastfoil – кровельное полотно, защищенное от воздействия ультрафиолета и обладающее повышенной прочностью (его прочность в 4 – 6 раз выше, чем, к примеру, у битумно-полимерных материалов). Высокая степень защиты кровельной мембраны Plastfoil от ультрафиолета обусловлена наличием специальных добавок и химических стабилизаторов. Светло-серый цвет материала менее восприимчив к солнечным лучам, чем, к примеру, цвет черный (характерный для классической гидроизоляции).

Полимерная гидроизоляция Plastfoil востребована там, где необходимо быстро и качественно защитить от протечек кровельную систему любого уровня сложности. Ее монтаж не предусматривает использования источников открытого пламени, что значительно экономит время на выполнение строительных работ. Повышенная стойкость к химическим и биологическим воздействиям делает применение материала уместным даже там, где предъявляются повышенные требования к качеству гидроизоляции (например, места складирования твердых бытовых отходов, объекты химической промышленности и т. д.).

Утепление плоской кровли — особенности

Прежде всего, надо понимать, что утепление крыши необходимо лишь в отапливаемых постройках, в иных случаях эта процедура не имеет смысла. Плоская крыша может быть утеплена снаружи или изнутри.

При этом, наружный вариант намного удобнее физически, для проведения работ снизу неминуемы пропуски щелей, приводящие к образованию мостиков холода, появление конденсата и выход утеплителя из строя.

Наружное утепление тоже имеет множество ограничений и требований.

Прежде всего надо учитывать специфику поверхности:

  • Наличие снега в зимнее время;
  • Минимальный уклон требует ровной поверхности без углублений и неровностей, что ограничивает применение мягких утеплителей;
  • Необходимость снижения нагрузки на поверхность во избежание деформаций.

Опасность проникновения воды усугубляется отсутствием традиционных непроницаемых кровельных покрытий — шифера, черепицы, ондулина и т.п., служащих в том числе желобами для водостока. Отсечка от воздействия влаги на утеплитель лежит практически полностью на внешнем гидроизолирующем слое.

В наружном кровельном пироге отсутствует вентиляционный зазор, способствующий выводу из утеплителя водных паров и просушке материала.Это обстоятельство частично компенсируется наличием слоев балластной засыпки гравием, выполняющим функцию дренажного слоя.

Тем не менее, проникновение влаги внутрь утепляющего пирога является более возможным, чем на скатных крышах. Кроме того, воздействие водяного пара, проникающего из перекрытия, имеет большую интенсивность из-за отсутствия вентиляционного зазора, что требует наличия подготовительного отсекающего слоя на поверхности бетона.

Особенности утепления

Плитные материалы для теплоизоляции плоской кровли

Три материала, что были описаны выше, если у Вас возникнет желание применить их для утепления плоской кровли, потребуют наличия специального оборудования.

Причем, в случае с пенобетоном и полистиролбетоном, – весьма громоздкого, добавим к этому горы песка и цемента или много рейсов бетоновозов, – поэтому шум, гам, грязь и пр. атрибуты гарантированы. Лишь ППУ – исключение: небольшая установка + компрессор и 4 бочки (тонна) жидкости превращаются в 15-20 кубов утеплителя уже на кровле.

И, тем не менее, зачастую у тех, кто выполняет утепление плоской кровли, нет ни оборудования для напыления ППУ, ни желания применять эти технологии. 95% подрядчиков предпочитают использовать “плитные” материалы. Во-первых, это зачастую дешевле, а во-вторых, единственное, что нужно для их укладки – это “человеческие руки”

Для многих это тоже важно, когда не нужно “Get Smart” (кино такое забавное было – смотрели?).

Итак, всё, что нужно, – уложить плитный утеплитель, а по ним – выполнить разуклонку посредством цементно-песчанного раствора, а потом уже – гидроизоляция жидкой резиной.

К этой группе относятся: полистиролы, минеральная вата, каменная вата, пеностекло

Пенополистирол для утепления кровли

Сейчас, когда говорим пенополистирол, то понимаем экструдированный пенополистирол. Полагаю, уже мало кто применяет обычный ПСБС для теплоизоляции строительных объектов. Его, вроде, уже и не продают. Хотя, – Россия большая, может где до сих пор его и производят и продолжают укладывать.

Сейчас в России – многие десятки (а может, – и более сотни) производителей экструдированного пенополистирола. Описывать, что это такое и как делается, здесь не по теме. Отмечу, что на сегодняшний день, это наиболее массовый способ и материал для утепления плоской кровли. Процесс заключается в том, чтобы плотно уложить листы по всей поверхности, возможно склеив между смолой. Выглядит это так, как на фото ниже.

Оранжевые плиты экструдированного пенополистирола указывают на то, что применяется, возможно, пеноплекс. Раньше только этот материал был такого цвета. Но на сегодняшний день производителей – много. Поэтому цветовая дифференциация экструдированного пенополистирола уже не позволяет определить принадлежность к той или иной торговой марке, в отличие от цветовой дифференциации штанов на планете Плюк, применительно к социальному статусу чатлан и пацаков.

Утепление кровли каменной ватой

Способ утепления плоской кровли каменной ватой роквул идентичен предыдущему: распетрушиваем пачку и укладываем листы, подгоняя их друг к другу. Плиты, как правило двухплотностые: с одной стороны плотность больше, чем с другой. Сторона повышенной плотности маркируется, обычно, черной полосой. Вот этой стороной плиты роквул укладываются наверх.

На фото показано классическое утепление плоской кровли. Видно, что растелена пароизоляция. Поверх укладываются плиты каменной ваты.

Теплоизоляция плоской кровли пеностеклом

Пеностекло – это, с одной стороны, относительно новый материал, но с другой стороны – известный уже давно. Только его не применяли. Полагаю в Союзе этого не делали, чтобы не расходовать “попусту” сырьё – бой стекла, бутылок.

А вообще, по моему субъективному мнению, это лучше, чем 2 предыдущих плитных материала.

На сим краткий обзор способов утепления плоской кровли различными материалами завершен.

После того, как выполнено утепление или ремонт утеплителя, – следующий шаг – это вентиляция и разуклонка, после чего можно будет приступать и к гидроизоляции жидкой резиной.

Если остались вопросы, которые не были затронуты в этой статье про способы утепления плоской кровли или в других материалах сайта b2bb2c.ru относительно битумно полимерной эмульсии или пенополиуретана, сделайте запрос через форму в разделе Контакты.

Как укладывать утеплитель ↑

  • Размещать жесткий утеплитель для кровли на плоской крыше начинают с пониженной зоны крыши, точнее с ее угла. Если по какой-то причине уклон конструкции при строительных работах не был соблюден, то начинать нужно с мест установки желоба либо водоприемных воронок.
  • На профлисты теплоизоляционные плиты кладут таким образом, чтобы гофры и их длинные стороны расположились взаимно перпендикулярно. В этом случае крепление можно будет осуществить через разные гребни.
  • Плиты в многослойной теплоизоляции располагают по принципу кирпичной кладки, то есть вразбежку швов. Кроме этого линии стыков и перекрестья в верхнем ярусе не могут совпадать с таковыми в нижнем ряду.

Ниже представлен один из вариантов раскроя и укладки утеплителя.

Варианты крепления

Для фиксации слоя утеплителя на плоской кровле используют следующие способы:

  • Крепление производят с помощью так называемых телескопических крепежей. Они состоят из фланца с гладкой внешней поверхностью и трубчатого стержня. Имеющиеся в продаже различные типоразмеры тарельчатых дюбелей позволяют закреплять кровельные пироги различной толщины.
  • В бетонные перекрытия забивают анкера, к стяжке крепят на винты с гильзами из пластика.
  • Для расчета требуемого количества крепежей для утепленной плоской крыши в основу берут принятое по умолчанию условие: две единицы крепежа на каждую плиту.
  • Для кровель по бетону покрытие и утеплитель закрепляют одновременно. Если основание выполнено по профилированным листам, раздельно.
  • На определенных участках (кровельные проходки, линии сопряжения с вертикальными плоскостями и т. п.) шаг установки крепежей уменьшают.
  • Все слои кровельного пирога, включая теплоизоляцию приклеивают на горячую мастику, чаще всего битумно-полимерную. Утеплитель нужно приклеивать равномерно. При этом общая площадь участков соприкосновения теплоизоляционного материала с основой должна превышать ее треть.
  • Если завершать кровельный пирог будет битумный или битумно-полимерный материал, то монтаж кровельной системы нельзя проводить в дождливый период, поскольку излишки влаги будут накапливаться в утеплителе без возможности выйти наружу. А вот при использовании кровельной мембраны в качестве финишного покрытия клеить можно в течение всего года, так как мембрана пропускает наружу избыток влаги, скопившейся в утеплителе.

ballastnie-krishi-1
ballastnie-krishi-2

Балластный.

Утеплитель укладывают на плоскую крышу и укрывают ковром гидроизоляции. Поверх гидроизоляционного слоя засыпают смесь из гравия и галечника либо укладывают тротуарную плитку на опоры из пластика. Компоненты кровельного пирога лежат свободно. Пирог фиксируют исключительно по периметру, а также вокруг проходок крыши.

К балластным относят также зеленые кровли. Хотя следует отметить, что крыша с озеленением инверсионная, поэтому порядок слоев кровельного пирога отличается от традиционного. Утеплитель укладывается поверх гидроизоляции, которая одновременно функционирует как пароизоляция. Слой теплоизоляции перекрывают геодренажной полимерной мембраной, на которой устраивают почвенно-растительный слой.

Монтаж теплоизоляции изнутри

Монтаж плит утепления изнутри строения, имеющего плоскую крышу, физически не очень удобен, зато практичен. Ведь монтаж можно проводить практически в любую погоду. Да и незачем торопиться завершать работу за день, ведь утеплитель не намокает.

Алгоритм устройства теплоизоляции следующий:

  • По линии сопряжения потолка со стеной привинчивают планку из деревянного бруска, толщина которой с одной или двух сторон равняется толщине утеплителя.
  • Такую же планку крепят с противоположной стороны.
  • Брусок, обе или одна из сторон которого равна толщине плиты утеплителя, привинчиваем по линии состыковки потолка и стены.
  • Аналогичную планку из бруска устанавливаем у противоположной стены.
  • Для внутреннего утепления прекрасно подходят жесткие пенополистирольные плиты.
  • Потолок условно делят на полосы.
  • Пенополистирольную плиту клеят к потолку и планке на битумную мастику и плотно прижимют. Размеченную полосу полностью заполняют пенополистиролом. Если понадобиться крайние плиты подрезают.
  • Сбоку завершенной полосы из пенополистирольных плит, плотно прижимая, привинчивают еще одну планку.
  • Далее снова формируют и приклеивают полосу утеплителя.
  • Чередуя эти две операции: привинчивание брусков и приклейка теплоизоляции, заполняют  плоскость потолка.
  • К планкам, фиксируя степлером, крепят полиэтиленовую пленку и отделывают потолок  каким- нибудь удобным обшивочным материалом, к примеру, гипсокартоном.

Преимущества и недостатки

Приведенные выше физические показатели и структура пенопласта сформировали не совсем традиционные для теплоизоляторов плюсы и минусы.

Среди сильных сторон:

  • длительный срок службы — 20-50 лет (такая существенная разница обусловлена разной плотностью материала и видом добавок);
  • хорошие термоизоляционные свойства;
  • низкую стоимость утепления 1 м2 площади — 140-185 руб;
  • способность сохранять потребительские свойства в любом регионе России — выдерживает температуру от -50oС до +75oС;
  • простая технология утепления — все операции способен выполнить хозяин помещения своими руками;
  • малая плотность (удельный вес) позволяет без расчетов нагрузки утеплять любые конструкции дома;
  • хорошая адгезия с цементно-песчаными и гипсовыми растворами. Иногда для повышения силы сцепления поверхность пенополистирола обрабатывают кухонной теркой.

Недостатки также есть, но с ними можно успешно бороться:

  • горючесть. Пенопласт импортного производства самозатухающий — введены антипирены. Поэтому он отнесен к классу горючести Г-1. В России или антипирены не те, или производители их добавляют на словах, но большая часть продукции прекрасно горит. Поэтому перед покупкой пенопласта отечественного производства нужно поджечь кусочек, а затем убрать пламя. Если в течение 4 секунд горение прекратится — можно утеплитель покупать и забыть о таком недостатке как горючесть;
  • второй минус напрямую связан с первым — в процессе горения выделяются вредные вещества;
  • чтобы ни говорили производители, но процесс полимеризации стирола не может быть 100%. Поэтому при нагревании пенопласта свыше 30oС не связанный стирол начинает выделяться. Это вредное, особенно для женского организма, вещество. Полностью решается проблема хорошей вентиляцией и регулярным проветриванием помещений;
  • под воздействием ультрафиолетового излучения (солнечные лучи) материал интенсивно стареет. Избежать разрушения структуры пенополистирола под воздействием солнца просто: закрыть утеплитель обшивкой, декоративной штукатуркой или просто покрасить совместимой с материалом краской.

Есть минусы, с которыми невозможно бороться, но можно избегать возникновения подобных ситуаций:

  • плавится при контакте с большинством растворителей, начиная от краски и заканчивая монтажной пеной;
  • не пропускает молекулы пара — полностью паронепроницаем;
  • имеет низкую прочность на растяжение и изгиб;
  • является любимым местом мышей и крыс при устройстве гнезд;
  • резонирует бытовые шумы, к чему многие потребители не готовы: не могут понять, почему возрастает шумовая нагрузка в квартире после утепления пенопластом. Кстати, именно поэтому на кровле пенопласт и металлочерепица несовместимы: усиливаются звуки падения капель дождя на крышу.

Как утеплить крышу гаража своими руками

При внутренней теплоизоляции кровли советуем обратить внимание на минеральные утеплители. Данная изоляция не поддерживает горение, но требует дополнительной защиты пароизоляционной пленкой

Лучший вариант утепления кровли – это теплоизоляция крыши гаража минеральной ватой еще на этапе возведения постройки, как при самостоятельном утеплении мансарды минватой изнутри

Лучший вариант утепления кровли – это теплоизоляция крыши гаража минеральной ватой еще на этапе возведения постройки, как при самостоятельном утеплении мансарды минватой изнутри.

Как утеплить односкатную крышу гаража

Техноруф – это современный материал, который применяют в качестве верхнего слоя при теплоизоляции односкатных кровель. Материал не горюч, его можно использовать без потери характерстик при температуре от -60 до +400°С. Использование гидроизоляции при укладке минваты Техноруф обязательно. Все марки минеральной ваты Техноруф отличаются высокой плотностью и низкой теплопроводностью.

https://youtube.com/watch?v=rfVVA284DP4

Как утеплить крышу гаража снаружи

Сделать теплоизоляцию крыши гаража с улицы, чтобы она прослужила долгое время достаточно сложно. Поэтому производители каждый год предлагают различные решения данной проблемы. Слой пенополистирольного или минералловатного утеплителя при наружной теплоизоляции находится между кровельным покрытием и жб плитой, но материал следует защитить от механических повреждений и влаги.

При утеплении крыши гаража следует четко соблюдать последовательность укладки материалов. Для начала укладывается гидробарьер, теплоизоляционный слой и паробарьер. Если перекрытие — это железобетонная плита, то теплоизоляционные материалы крепятся прямо к кровле. Минвата отличается пожарной безопасностью и высокой теплосберегающей способностью и звукопоглощением.

Пенополистирол можно закрепить на плоской кровле снаружи или изнутри при помощи дюбелей. Швы между плитами пенопласта или экструзионного пенополистирола следует пропенить. Желательно укладывать плиты пенополистирола в два слоя в шахматном порядке, чтобы второй слой перекрывал швы предыдущего слоя. Таким образом, вы снизите риск возникновения мостиков холода в слое теплоизоляции.

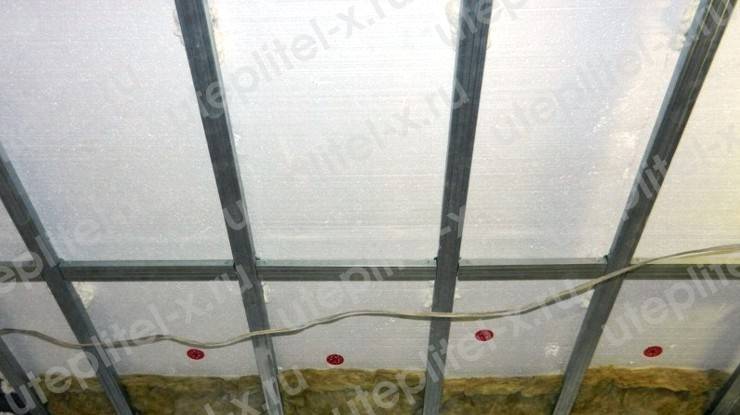

Как утеплить крышу гаража изнутри

При внутренней укладке теплоизоляции следует предварительно обработать деревянные перекрытия антисептиком, а жб плиту мастикой. Монтаж пенополистирола на бетонную плиту кровли производится на монтажную пену с дополнительным креплением на тарельчатые дюбеля. Для односкатной и двускатной кровли из дерева, плитный утеплитель укладывается между стропил, а все швы пропениваются.

Для укладки минваты следует соорудить на потолке каркас. Многие производители выпускают плиты повышенной жесткости, которые легко вставляются враспор между стропилами. Если используются рулоны или плиты минваты с низкой плотностью, то следует укладывать утеплитель на подшив кровли. После укладки минваты, ее следует защитить пароизоляционной мембраной от проникновения влаги.

На видео в конце материала, вы можете подробнее рассмотреть всю технологию проведения работ. Напомним, что при утеплении гаража, следует предусмотреть вентиляцию помещения. Дело в том, что в теплом и влажном помещении машина начнет быстрее ржаветь. Не забудьте также качественно утеплить ворота в гараже, так как через эту конструкцию уходит большая часть тепла в зимний период.

Резюме

Кровельный утеплитель нового поколения ПЕНОПЛЭКС, используемый в комплекте с многофункциональной гидроизоляционной мембраной Plastfoil, позволяет создавать выгодные решения с привлекательными характеристиками:

  • долговечность, обусловленная высоким качеством материалов;
  • простота в эксплуатации (такую кровлю ненужно чистить от снега);
  • ремонтопригодность;
  • возможность выбора решений под любые финансовые возможности, дизайнерские идеи и функционал.

Выбирая эти материалы для своей кровельной системы, застройщик получает обоснованную выгоду, опирающуюся на долговечность и практичность современных инновационных решений.

Подписывайтесь на наш Telegram канал Эксклюзивные посты каждую неделю

Виды оснований для пирога плоской кровли

Для перекрытия здания, где предполагается обустройство плоской крыши, используют железобетонные плиты, профлист или дерево. Выбор материала зависит от размера перекрываемого пролета, назначения кровельной конструкции.

Пирог плоской кровли по железобетонной плите

Железобетонное перекрытие считается классическим для плоских крыш. Плиты обязательно используют при обустройстве эксплуатируемой конструкции. Такое основание выдерживает большие нагрузки. Сверху плит обустраивают разуклонку. Обустройство холодной кровельной конструкции предусматривает сразу укладку гидроизоляции. Для теплой крыши на стяжку разуклонки расстилают пароизоляцию. Ее края делают с запасом, чтобы они заворачивались на высоту уложенного утеплителя. Финальным слоем укладывают гидроизоляцию.

Пирог плоской кровли по металлическому профилю

Основание из металлического профиля используют для неэксплуатируемой кровельной конструкции. Профлист служит элементом перекрытия пролетов. Для жесткости под него укладывают металлические балки. Слои пирога стандартные для теплой кровельной конструкции. Если крыша холодная, то профлист выступает финальным покрытием.

Пирог плоской кровли по деревянному перекрытию

Деревянное основание аналогично используется для неэксплуатируемой кровельной конструкции. Материалом перекрытия часто выступают древесностружечные плиты или фанера. Листы укладывают по деревянным балкам. Сверху основание холодной кровли защищают гидроизоляцией, кровельным покрытием. Для теплой крыши на деревянном перекрытии монтируют стандартный набор слоев с использованием утеплителя.

Расчет толщины

Посчитать необходимую толщину можно по следующей формуле:

αут=(R0прив-0,16)·λут

В ней символом αут обозначается толщина изолятора в метрах, R0прив. – приведенное сопротивление теплопередаче, λут – коэффициент теплопроводности.

Определение толщины при утеплении мансарды


Для горизонтальных перекрытий и скатов крыши слой утеплителя берут больше

Помещение под крышей может использоваться как жилое или нежилое. Для нежилого чердака достаточно утеплить лишь покрытие, отделяющее потолок дома от самого помещения. В случае жилых мансард требуется теплоизоляция боковых стен и скатов при их наличии. В мансардных крышах есть три разновидности ограждающих конструкций – перекрытие, скаты и стены фронтонов. Для них нужна разная ширина утеплителя для кровли. На перекрытие потребуется толстый слой, а для стен небольшой. Расчеты для каждой поверхности проводятся отдельно.

Утепление потолков с холодной крышей

Если чердак не используется в холодное время года, утеплить можно чердачное перекрытие, оставляя кровлю без теплоизоляции. Тогда материал кладется поверх перекрытия и закрывает торцы стен. В случае установки изоляционного слоя внутри стены будут отдавать тепло наружу.

Расчет с помощью онлайн калькуляторов


Чтобы уменьшить потери тепла, утеплители комбинируют в два слоя

Многие сервисы предлагают строительные калькуляторы, которые позволяют выполнить примерные расчеты количества материалов, его толщины и стоимости всего процесса. Предлагается несколько вариантов подсчета размеров утеплителя для крыши:

  • По общей площади строения. Необходимо внести линейные размеры здания, число этажей, выбранный утеплитель. В результате получается значение с большим количеством погрешностей, так как не учитываются особенности дома и климатические условия.
  • По типу проекта. Учитываются архитектурный, конструктивный и инженерный планы здания.
  • Универсальный калькулятор. Он учитывает тип перекрытия, материалы и прочие важные особенности.

Принципы утепления

Всего есть два больших класса конструкции крыши: плоская и скатная (или чердачная). А если говорить о функциях, то их также две: защита от атмосферных явлений и теплоизоляция.

В плоской крыше обе функции объединены в одном «пироге», который имеет следующее расположение слоев: перекрытие, теплоизоляция, кровельное покрытие.

Утепление скатной крыши может иметь три принципиально разных варианта:

  • холодный чердак с утепленным перекрытием;

  • эксплуатируемый или жилой чердак с утепленной кровлей:

  • комбинированная кровля с теплым контуром выделенной мансарды.

Но независимо от конструкции и расположения теплоизоляции, у всех схем есть общее основополагающее правило как правильно утеплить крышу дома – со стороны теплого помещения утеплитель должен быть закрыт сплошным и неразрывным слоем из пароизоляционных материалов. А сама конструкция должна обеспечивать выветривание из утеплителя влаги.

Есть две основные причины защиты утеплителя от намокания – потеря теплоизоляционных свойств и увеличение веса кровельного пирога. И если потеря теплоизоляционных свойств кроме дискомфорта ничем серьезным не грозит, то чрезмерное повышение нагрузки на несущую конструкцию крыши может привести к ее обрушению. Кроме того пароизоляция в скатной кровле защищает деревянные элементы конструкции от гниения и потери несущих свойств.
