Утепление труб водоснабжения в частном доме своими руками

Как утеплить трубу с холодной водой

Рассмотрим, как можно своими руками утеплить трубу холодного водопровода. Работа начинаются с проведения замеров и выбора утеплителя. Измеряется длина трубы и её диаметр. Если планируется использовать рулонный утеплитель, например минеральную вату, измерять диаметр трубопровода не нужно, так как это не принципиально. В случае с трубчатым утеплителем длина и диаметр трубопровода важны.

Для того чтобы правильно утеплить трубу, необходимо соблюдать несколько рекомендаций мастеров и производителей теплоизоляционных материалов:

Не должно оставаться неутепленных участков.
На всем протяжении трубопровода, утеплитель должен быть надежно зафиксирован.
Стыки теплоизоляции с фольгированным покрытием необходимо проклеивать металлическим скотчем.
Если в системе имеются краны, они должны полностью закрываться теплоизоляционным материалом.

Нарезать утеплитель удобно обычным ножом для бумаги. Для фиксации подойдут скотч или пластиковые стяжки. Некоторые производители в комплекте с утеплителем поставляют крепления, предназначенные для его фиксации, как правило, это пластиковые клипсы. Шаг установки клипс крепления не должен превышать 15 см.

Клипсы для утеплителя труб

Если для надежного утепления требуется изготовить каркас (короб), его можно сделать из досок. Деревянная конструкция жесткая и не требует дополнительной защиты от механических повреждений. Также можно изготовить короб из пенопласта, он менее прочный, но дополнительно защищает трубопровод от промерзания. Для крепления листов пенопласта между собой удобно использовать монтажную пену, дополнительно она избавит конструкцию от проникновения холода, т.к. заполнит щели между элементами каркаса.

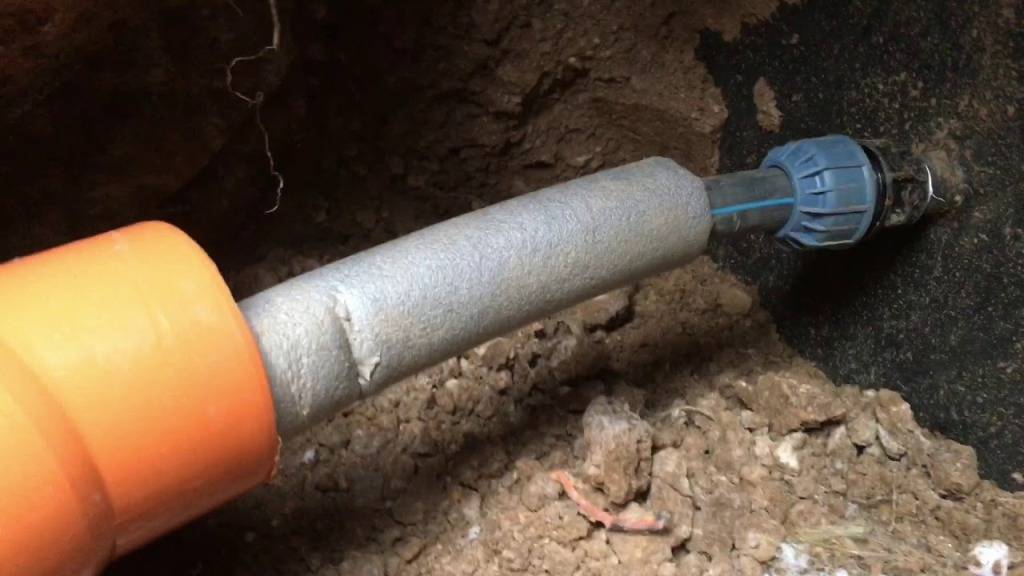

Монтаж утеплительных цилиндров

Монтировать утеплитель «скорлупа» просто – подбирается требуемый диаметр «скорлупы» по диаметру водопровода. Так как скорлупа» состоит из двух половинок, остается зарыть участок трубы с обеих сторон, оставив 10-15 см открытой скорлупы», чтобы соединить ее внахлест со следующим цилиндром. Для повышения свойств теплоизоляции цилиндров на скорлупу» накладывается защитная полиэтиленовая пленка, металлическая или алюминиевая фольга, рубероид или мембранные утеплители. В любой современном утеплительном материале присутствуют воздушные пузырьки, которые и удерживают тепло в пространстве между трубами и утеплителем.

Утеплительная «скорлупа»

Укладка кабеля

Монтаж электрического кабеля обойдется дороже, однако глубина залегания трубопровода при этом минимальна. Греющий провод может быть расположен внутри или снаружи трубопровода, в продаже имеются водопроводные трубы с установленным электрокабелем или с кабельным каналом для его монтажа. Чаще всего используется монтаж кабеля на поверхности, при этом глубина залегания трубопровода не превышает 50 см. Работы по монтажу кабельного обогревателя состоят из следующих этапов:

Трубопровод в месте расположения кабеля (по спирали или прямой линии) оклеивается фольгированный липкой лентой.
На приклеенную ленту укладывается электрический кабель и фиксируется такой же клейкой лентой.
Сверху на полученную конструкцию устанавливается оболочка из базальтового утеплителя, которая соединяется скотчем. При монтаже нагревательного кабеля по линии практично использовать пенопластовый утеплитель со специальными канавками.
Для контроля работы системы желательно установить по линии водопровода термодатчики.

Рис. 13 Как утеплить водопроводную трубу под землей электрокабелем

Решая, как лучше утеплить водопроводную трубу в земле своими руками, многие отдают предпочтение пенопластовой скорлупе – она удобна в монтаже, имеет лучшие физические параметры и обладает невысокой стоимостью. Электрический кабель практичнее использовать при неглубоком залегании водопроводных труб и скважинного оголовка – с его помощью можно одновременно подогревать воду в магистрали и скважине.

Способы защиты трубопроводов от замерзания

Обеспечить безопасность водопроводной магистрали в загородном коттедже можно и без закапывания ее на большую глубину под землю. Для этого нужно уменьшить возможность замерзания воды, протекающей по трубам, одним из следующих способов.

Утепление водопровода

Все трубы, проходящие вне дома, обкладываются термоизоляцией. Толщина слоя зависит от места прокладки труб. Для подземных коммуникаций она меньше, чем для расположенных на улице. Но и в них требуется усиленное утепление для участков, выходящих на поверхность. Кроме того, сам материал должен быть защищен гидроизоляцией от ухудшения своих теплоизоляционных свойств при намокании.

Способы нанесения тепловой защиты на водопроводные трубы:

укладка магистрали в короба с последующим заполнением утеплителем свободного пространства и герметизацией уложенными поверху плитами;
обматывание труб различными теплоизоляционными материалами и нанесение верхнего слоя влагоизоляции;
применение готовых утепляющих структур, одеваемых на водопроводные трубы – длинномерных цилиндров или сегментных блоков (скорлупы);
нанесение на поверхность магистрали жидких теплоизоляторов, которые застывая образуют сплошной защитный слой.

Организация потоковых режимов

Можно усилить сопротивляемость водопроводной воды замерзанию, изменив условия ее протекания или состояния:

Повышение давления. Установив возле трубопроводного насоса ресивер, добиваются увеличения напора в магистрали до 5 атм при отсутствии движения воды. В этом состоянии вода замерзает медленнее. Но такой способ требует надежности труб и соединений, способных выдержать избыточное давление.
Создание круговой циркуляции. При движении в магистрали и замещении холодной воды более теплой замерзание труб не происходит. Но для этого потребуется замкнутый контур с прямой и обратной трубами, а также насос для прокачки при отсутствии потребления. Необязательно гонять воду все время. Достаточно включать насос на несколько минут в течение часа. Добиться этого можно установкой простейшего таймера.
Отопление теплым воздухом. Трубопроводы небольшой длины можно заключить в кожух, между стенками которого и самой трубой пропускать воздух из дома. Воздушный контур может быть открытым или замкнутым. Движение потока создается насосом или феном. Этот способ хорош для утепления труб, проходящих под полом в подвале.

Нагрев водопроводной магистрали

Обогрев трубопроводов кабелем

Простое утепление не способно противостоять сильным морозам. Надежную защиту можно получить, только поддерживая необходимую температуру дополнительными устройствами. Эффективным способом является утепление водопровода подогревом трубы специальным кабелем. Он накладывается по всей длине магистрали и подключается к электроснабжению дома.

Способы укладки греющего кабеля:

Продольный. Нагревательные пластины наклеиваются в одну линию на внешнюю поверхность трубы.
Винтовой. Кабель также наматывается снаружи, но по спирали с шагом, рассчитываемым из его мощности. Чем она выше, тем реже идет намотка.
Внутренний. Нагревающий провод располагается внутри самого трубопровода.

Утеплить от мороза водопроводную трубу над землей простой обмоткой защитным материалом невозможно. Единственный способ – организация подогрева с помощью кабеля. В его задачу не входит поддерживать высокую температуру труб и протекающей воды. Достаточно предотвратить их замерзание. Датчики, установленные вдоль магистрали, позволяют контролировать степень нагрева и включать устройство только при приближении температуры трубы к нулю.

Зачем необходимо утепление

Существует несколько причин, по которым следует утеплять подземный водопровод, все они связаны с правилами прокладки коммуникаций и экономией финансовых средств — ее получают после осуществления утеплительных работ. Основные причины для проведения теплозащиты водопровода:

При прокладке подземной водопроводной линии учитывают возможность слива воды из системы, для этого трубопровод укладывают с уклоном около 20 мм на погонный метр в сторону источника. Если дом или дача расположены на большом расстоянии от скважины или колодца, из которых забирается вода, к примеру в 50 м, то при укладке трубопровода около дома на средней глубине промерзания около 1,5 м при входе в источник придется закапывать трубу на 2,5 м (0,02 х 50 = 1 м). Это экономически нецелесообразно и довольно сложно для технического исполнения.
Для забора воды из скважин часто используют кессонные колодцы, в которые помещают насосное оборудование и производят техническое обслуживание электронасоса. Стандартный кессонный резервуар имеет глубину погружения под землю около 2 м, при этом верхняя труба обсадной колонны по нормативам располагается выше уровня пола на 50 см. Таким образом, на выходе из кессонной камеры, являющейся неотапливаемым помещением, трубопровод размещается на нижней отметке глубины промерзания в 1,5 м, а учитывая, что при подводке к дому через подвал нужен уклон, весь участок водопровода будет находиться выше точки замерзания — соответственно его необходимо утеплять. Читайте подробнее про пластиковые кессоны.
Теплопроводность утеплителей
Утепление труб водоснабжения в частном доме, проходящих под землей, позволяет сэкономить значительные средства, которые тратятся на подогревание холодной воды для хозяйственных нужд. Понятно, что менее охлажденная вода после протекания по утепленному водопроводу потребует меньше электроэнергии для нагрева, чем охлажденная после прохождения по нетеплоизолированной магистрали.
Известно, что теплоизоляция подземного водопровода от соприкосновения с грунтом не обогревает трубы, а предотвращает потери тепла, поэтому утепленные трубы для водопровода эффективно эксплуатировать и в летнее время — они препятствуют нагреву воды при неглубоком расположении магистрали.
Для предотвращения промерзания проводят не только утепление водопроводных труб в земле, но и на ее поверхности в местах выхода из скважины и входа в дом, если он расположен на сваях, для этого часто используют аналогичные с подземными коммуникациями методы теплоизоляции и материалы.

Устройство саморегулирующегося электрокабеля

Требования к термоизоляции для водопроводных труб

Итак, перейдет непосредственно к термоизоляции для водопроводных труб. И прежде всего – разберёмся, каким требованиям она в идеале должна отвечать.

Из сказанного выше уже должно быть понятно, что термоизоляция труб предназначена для выполнения двух ключевых взаимосвязанных задач:

— Предохранение водопровода от падения в нем температуры ниже нулевой отметки – во избежание замерзания воды, влекущего потерю работоспособности системы и разрыва труб.

— На участках с принудительным обогревом – минимизация тепловых потерь для эффективной и экономичной работы нагревательного кабеля.

Качественный утеплитель должен отвечать седлающим критериям:

На первое место, безусловно, следует поставить его термоизоляционные качества. Чем ниже коэффициент теплопроводности, тем эффективнее сохраняется тепло, тем тоньше можно предусматривать слой термоизоляции.
Водопровод в автономной системе преимущественно располагается в земле, то есть в условиях влажной грунтовой среды. Значит, термоизоляция должна обладать устойчивостью к влаге, лучше всего – гидрофобностью. Промокший утеплитель всегда резко теряет в своих термоизоляционных качествах. Нуждаются в защите от влаги и те участки трубопроводов, что проходят на открытом воздухе.

Не все материалы в равной степени соответствуют этому критерию. Но это отчасти решается заключением утепленных труб в водонепроницаемую оболочку или кожух.

Как правило, утеплитель на трубах для подземной или открытой уличной прокладки закрывается защитным кожухом (оболочкой). Для подземных выбирается полимерное покрытие, для открытых – металлическое.

Грунт очень часто насыщен весьма агрессивными химическими соединениями. Значит, и сам утеплитель, и защищающий его слой должны быть инертными к подобному воздействию.
Важным критерием является механическая прочность материала. Слой утепления в земле будет испытывать нешуточное давление грунта. На открытых участках нельзя исключать внешние механические воздействия.
Прокладка водопровода, тем более – на заглубленных участках, делается с расчетом на многолетнюю эксплуатацию. Это говорит о необходимости выраженной долговечности утеплительного материала.
Хорошая современная термоизоляция не должна вызывать сложностей в монтаже. Очень часто при создании системы водоснабжения применяют готовые решения – уже утепленные трубы, которые остается только смонтировать в общую магистраль, и после этого утеплить стыки.

Отличное решение – монтаж водопровода из предварительно изолированных труб, заключенных еще и в защитную оболочку.

Безусловно, важным критерием всегда остается доступность материала – и в плане предложения магазинах, и в плане стоимости. Но здесь следует сразу заметить, что качественные современные предварительно изолированные трубы априори не могут быть дешевыми.

Теперь посмотрим, какие материалы используются для утепления водопроводных труб.

Как установить греющий кабель для обогрева труб

Для монтажа подготовить: фольгированный скотч,
теплоизоляционный материал, греющий кабель (мощность 20 Вт на метр погонный).

Установка греющего кабеля поверх и внутри водопроводной трубы

Технология утепления водопровода кабелем:

труба по всей длине (от скважины/колодца до дома)
проклеивается фольгированным скотчем;

греющий кабель укладывается удобным способом с одинаковым
шагом. Для кабеля мощностью 20 Вт оптимальным будет шаг в 100-150 мм. Для менее
мощного кабеля, шаг уменьшается. Наиболее удобным способом укладки кабеля
является обматывание трубы по спирали;

кабель фиксируется фольгированным скотчем;

на трубу устанавливается утеплитель. Трубы из вспененных
полимеров, базальтовые цилиндры или скорлупа ППУ одевается на трубу. При этом
необходимо следить, чтобы диаметр трубы соответствовал внутреннему диаметру сегментного
утеплителя. Рулонные утеплители перед началом работ разрезают на полосы,
которыми обматывают трубу и фиксируют хомутиками или проволокой. Их задача
удержать утеплитель в заданном положении.

Примечание. Главное при установке утеплителя минимизировать
количество стыков, которые образуют мостики холода. Устранить их полностью
помогает укладка теплоизолятора в два слоя со смещением.

утеплитель фиксируется на трубе скотчем (сантехническим).
Обмотка скотчем выполняется очень плотно. Основная задача обмотки –
гидроизоляция, т.е. предотвратить попадание на утеплитель грунтовой воды;

дополнительно утеплить трубу в месте выхода на поверхность
почвы. В качестве вариантов предлагаются следующие: дополнительная обмотка
утеплителем или обустройство короба, в который будет помещен утеплитель.

Совет. Чтобы избежать риска замерзания водопровода в месте
входа в дом целесообразно наматывать греющий кабель до момента выхода из стены
уже в доме.

Заключение

Независимо от способа утепления есть смысл выбирать только
качественные материалы и монтировать их согласно инструкции. Конечно, это
влияет на бюджет мероприятия, но затраты такого рода окупаются в будущем. А
морозная зима не принесет неприятных сюрпризов в виде отсутствия воды ввиду ее
замерзания в трубах или разрыва в системе водоснабжения.

Утепление своими руками при помощи теплоизоляционных материалов

В случае применения стекловолокна, этим утеплителем обертываются трубы, а затем намотка дополнительно укрепляется пластиковой лентой, строительным скотчем. Необходимо также организовать гидроизолирующий слой – из рубероида, либо из схожего по характеристикам материалов. Но таким образом рекомендуется проводить утепление лишь тех труб, что располагаются под открытым небом, а не под землей.
Не рекомендуется проводить теплоизоляцию с помощью волокнистых утеплителей и по той причине, что плотность их довольно мала. В случае же оказания на них давления со стороны почвы будет наблюдаться сжатие, уплотнение. Следовательно, будут ухудшены и теплоизолирующие показатели. А послойное трамбование почвы лишь ускорит этот процесс. В случае же залегания трубы с таким утеплителем на небольшой глубине, атмосферные воды, проникнувшие по осени через неплотный грунт, не успеют высохнуть к зиме – в результате есть риск заморозки трубы.

Теплоизоляция защищает не только от холода, но так же от влаги и от смещений грунта, которые происходят регулярно.

Если приодится иметь дело с каменной ватой, то такой утеплитель монтируется очень быстро. Со смещением в 15 см относительно друг друга надеваются на трубу половинки утеплителя. Нужно также обеспечить нахлест примерно в 10 см. Чтобы обеспечить утепление нестандартных участков – поворотные углы и т.д. – нужно будет приобретать всевозможные фасонные утеплители.

Способы утепления наружного водоснабжения

Для теплоизоляции водопроводных труб, расположенных на улице, используются:

укладка материалов естественного происхождения;
нанесение рулонного покрытия;
напыление жидкого материала на предварительно подготовленную поверхность трубы.

Применение простых методик

Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.

Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.

Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.

Виды и формы материалов

Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).

Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.

Теплоизоляционная краска и напыление пенополиуретаном

Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.

Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы «Альфатек»). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.

В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.

Готовые комплексные решения

Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.

Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.

Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.

Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.

Как утеплить трубу водопровода на входе в дом

Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.

Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.

Утепление водопроводных магистралей в земле

Для того, чтобы провести утепляющие работы, необходимо в первую очередь раскопать водную магистраль. Дачник самостоятельно подбирает подходящий метод для утепления.

Однако чаще всего выбираются следующие:

Стекловата. Для монтажа достаточно обвязать ватой конструкцию и затянуть скотчем. Сверху утеплитель нужно обвязать полиэтиленом.
Использование скорлуп из пенопласта. Довольно простой и распространённый метод. Достаточно одеть половины скорлуп на нужный участок и затянуть. Сверху утеплитель необходимо засыпать землей.
Давление. Ещё один хороший метод защитить воду от промерзания. Подходит как для металла, так и пластика. Для этого необходимо к насосу подключить обратный клапан. Вода будет постоянно находиться под давлением, поэтому не замерзнет. Особенно часто используется такой способ для тех домов, где владельцы в течение длительного времени отсутствуют.

На дачах часто вода подается со скважин. Для того, чтобы трубопровод не перемерзал в данном случае используется электрический кабель.

Для наружного обогрева магистраль может обматываться старыми одеялами или верхней одеждой. Такой метод выглядит не очень привлекательно, однако хорошо справляется с поставленными задачами.

Полезные советы облегчают процесс утепления
