Утеплитель для дымоходных труб – Отопление и утепление – сайт о тепле в вашем доме

Краткий обзор основных материалов для теплоизоляции газового дымопровода

Для утепления дымохода используют материалы с низким коэффициентом теплопроводности и высокой температурной устойчивостью. Второму требованию не удовлетворяет большинство современных изоляционных материалов, к которым относятся пенопласт, пеноплекс, поролон, целлюлозные пористые утеплители и материалы на основе вспененного полиэтилена.

Эффективность теплоизолятора зависит от материала, из которого он изготовлен, и его толщины, важной характеристикой является способность напитывать влагу

Рис. 9 Популярные теплоизоляторы (стеклянная и базальтовая вата)

Стекловата

Является материалом, полученным из тонких стеклянных волокон, имеет высокую термостойкость и низкую теплопроводность, не боится влаги и не впитывает воду. Срок службы стекловаты довольно высок, но материал имеет низкую плотность – это затрудняет его монтаж. Хотя стекловата в основном выпускается в рулонах, для теплоизоляции удобнее использовать фольгированные полые цилиндры с прорезью.

Рис. 10 Тепловая проводимость изоляторов

Минеральная вата

Базальтовый утеплитель широко используют в строительной сфере благодаря своим высоким изоляционным качествам и экологичности. Минвата устойчива к высоким температурам, но способна напитывать влагу, для утепления лучше использовать минеральную вату в виде полых цилиндров. Минеральный утеплитель обладает высокой плотностью, поэтому его удобно монтировать и обрабатывать – материал является основным видом утеплителя для трубных дымоотводов.

Дымоходный кирпич. Промышленностью выпускаются специальные виды полого кирпича с отверстием под дымоходный трубопровод, утеплителем является воздушные полости в его стенках. Дымоходный кирпич лучше всего использовать вместе с утеплителем, который предотвращает контакт трубопровода с кирпичными стенками. Помимо своих изоляционных качеств, кирпич обеспечивает высокую декоративность жилого дома, скрывая некрасивые дымоходные трубы в эстетичных каменных колоннах.

Утепление своими руками — порядок действий

Перед тем как приступить к устройству теплоизоляции, подготовьте всё необходимое для работы. Очистите трубу от пыли, заделайте трещины и сколы

Важно, чтобы поверхность была сухой, иначе качество теплоизоляции снизится

Оштукатуривание

Смесь перемешивается с водой при помощи строительного миксера в пропорциях, указанных производителем. Правильнее сначала налить в ёмкость воду, а затем добавлять сухую смесь. Шпателем или мастерком раствор наносится пятнами по всей поверхности трубы и разравнивается.

Труба обтягивается армирующей сеткой по пятнам раствора, которые закрепят её на поверхности. Сетка необходима для укрепления штукатурного слоя, она играет роль каркаса. Поверх армирующей сетки накладывается первый слой штукатурки

Важно, чтобы он покрыл всю поверхность без пропусков. Штукатурка разравнивается и оставляется для просушки

После этого накладывается ещё несколько слоёв, каждый из которых нужно просушить. Для хорошей теплоизоляции понадобится 3–5 слоёв. После просушки последнего слоя труба для эстетичности окрашивается в цвет крыши

Штукатурка разравнивается и оставляется для просушки. После этого накладывается ещё несколько слоёв, каждый из которых нужно просушить. Для хорошей теплоизоляции понадобится 3–5 слоёв. После просушки последнего слоя труба для эстетичности окрашивается в цвет крыши.

Прежде чем приступить к утеплению, внешнюю поверхность дымовой трубы следует очистить от пыли и загрязнений. Для этого используется обычная щётка с жёстким ворсом и веник. При очистке кирпичного дымохода следует убрать излишки пыли и отслоившегося цемента. Это можно сделать при помощи малярной кисти и воды.

Последовательность действий при оштукатуривании следующая:

  1. В чистой ёмкости со скруглённым дном замешивают раствор на основе цемента М500, сухой извести и шлака мелкой фракции. Перед замесом шлак просеивается. Первая порция раствора должна быть очень густой.

    Для приготовления штукатурки необходимо замесить раствор из цемента, извести и шлака

  2. Раствор аккуратно наносится в швы между кирпичом. На этом этапе нужно заполнить все пустоты. Желательно это делать до того, как на поверхность трубы будет закреплена стальная сетка.

    Кирпичные дымоходы иногда утепляют термостойкой штукатуркой, хотя это и считается наименее эффективным способом

  3. На поверхности дымохода фиксируется армирующая стальная сетка. Затем можно приступать к несению штукатурной смеси. Толщина первого слоя не более 3–4 см. После нанесения штукатурный слой должен схватиться и слегка подсохнуть.
  4. Выполняется нанесение второго штукатурного слоя толщиной до 5–7 см. Если заявленную толщину нанести не удаётся, то наносится слой в 3–4 см. Далее потребуется дождаться его схватывания и повторить работы до получения штукатурного покрытия нужной толщины.
  5. Производится нанесение отделочного слоя. Поверхность тщательно выравнивается и затирается полутёрком. При высыхании могут образоваться трещины, которые нужно замазать, прежде чем наносить финишную отделку.

    После отделки финишным покрытием дымоход станет не только тёплым, но и гораздо более красивым

После высыхания штукатурка отбеливается раствором извести и мела. При необходимости он наносится в 2–3 слоя. Вместо цементно-шлаковой смеси можно использовать термостойкую штукатурку с огнеупорностью до 600 оС.

Как утеплить дымоход своими руками?

Дымоходы домов имеют разную конструкцию и изготавливаются из различных материалов. Наиболее распространены: кирпичная кладка, асбестоцементные плиты, металлические трубчатые дымоходы. Каждая конструкция имеет специфические свойства и требует индивидуального подхода при монтаже.

Кирпичный дымоход

Утепление кирпичного дымохода своими руками может быть выполнено несколькими способами.

  1. Первый способ – штукатурка. На внешней стороне печной трубы из кирпичной кладки закрепляют стальную армирующую сетку. Поверх нее накладывают слой штукатурного раствора толщиной 30 мм. Раствор представляет собой смесь извести и шлака с добавлением небольшого количества цемента. После высыхания первого слоя накладывается второй слой из этого же раствора, а затем ещё 2-3 слоя. Последнее покрытие тщательно затирают, шпатлюют, а после полного высыхания красят или белят известью.
  2. Другой способ предусматривает применение минеральных утеплителей. На трубу со всех сторон закрепляется базальтовый лист (для скрепления можно использовать скотч). Снаружи на покрытие из ваты монтируют облицовку из асбестоцементных плит толщиной более 40 мм. Можно вместо таких плит возвести еще одну кирпичную кладку. Поверх облицовки накладывается выравнивающий слой штукатурки.

Основные преимущества такой сложной конструкции:

  • тепловые потери снижаются в 2 раза;
  • значительно снижается вероятность накопления конденсата;
  • заметно увеличивается прочность и долговечность конструкции.

Асбестоцементный дымоход

Если труба дымохода изготовлена из асбестоцемента, то утепление производится в следующем порядке:

  1. Применяется конструкция утеплителя с металлическим кожухом, который выполнен из оцинкованной стали. В случае, когда дымоход имеет большую длину, кожух монтируют из нескольких отрезков в виде цилиндрической трубы длиной не более 1,5 м (отрезки одевают друг на друга с перекрытием до 10 см).
  2. Зазор между печной трубой и кожухом должен быть более 60 мм. Его заполняют минеральной ватой постепенно с тщательной трамбовкой.
  3. После полного заполнения зазора верх конструкции заливается густым бетонным раствором.

Можно применить упрощенную конструкцию. Вокруг трубы наматывается 3 слоя минеральной базальтовой ваты, затем накладывается полимерная пленка и фольга. Упрочнение конструкции обеспечивается металлическими скобами, которые крепятся поверх слоя фольги.

Стальной дымоход

Находят применение стальные дымоходы, которые изготавливаются из нержавеющей трубы нужного диаметра. Утепление такого дымохода производится с помощью еще одной нержавеющей трубы большего размера. Внутренний диаметр внешнего кожуха должен превышать внешнюю окружность дымохода не менее чем на 10 см. Зазор между трубами заполняется термоизоляционным материалом – лучше всего базальтовой ватой. Заполнение производится постепенно, частями, с достаточным уплотнением.

Современные стальные дымоходы изготавливаются в виде сэндвич-конструкций, т.е. в готовом виде имеют слоистую систему с теплоизоляцией. Такая дымоходная труба не требует монтажа дополнительного утеплителя и надежна в эксплуатации.

Утепление печной трубы на чердаке

Необходимость утепления печной трубы на чердаке определяется типом помещения: холодное или с обогревом в зимнее время. Если температура здесь такая же, как на улице, то устанавливать утеплитель на трубу нужно.

Для утепления трубы на холодном чердаке можно использовать любую из рассмотренных конструкций, с учетом, что вероятность прямого воздействия атмосферных осадков исключается. Поэтому рекомендуют утепление с помощью деревянных щитов, причем наружная сторона каркаса должна быть эстетично обработана.

Для отапливаемых мансард характерна такая конструкция – каркас из деревянной доски или ДСП толщиной не менее 18 мм, зазор между дымоходом и трубой – не менее 50 мм. В качестве заполнителя рекомендуется использовать базальтовую вату или войлок.

При изготовлении утеплителя дымоходов своими руками потребуется следующий стандартный инструмент:

Планируя частное строительство, люди не задумываются об особой роли дымоходов и необходимости их изоляции. На самом деле утеплитель – важный элемент, позволяющий увеличить долговечность всей печной системы.

Виды изоляционных материалов

Для теплоизоляции дымоходной системы могут применяться различные материалы:

  • Минеральная вата — выпускается в матах или в виде рулонов. Для дополнительной защиты она может покрываться кожухом из алюминиевого листа или оцинкованного металла. Минвата оптимально подходит для утепления стальных и керамических дымоходов. Благодаря волокнистой структуре материал обладает устойчивостью к механическим воздействиям и позволяет удерживать тепло.
  • Сыпучие утеплители — к данной категории относятся песок, керамзит и битый кирпич. Их засыпают в специальный короб, обшитый металлическими листами. Его размеры должны соответствовать габаритам проема около трубы.
  • Шлакобетонные плиты — чаще всего используются для утепления кирпичных дымоходов. Их применение требует дополнительного покрытия штукатурным раствором и лицевой отделки.
  • Металлическая фольга — наличие фольгированного внешнего слоя способствует усилению теплоизоляционных свойств. Как правило, она используется в качестве дополнения к основному утеплителю. Ее особенность заключается в способности экранировать холод и тепло путем уменьшения разницы температур.

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

  • Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
  • Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
  • Максимальное число поворотов в отводной магистрали – не более трех при длине ответвлений в сторону до 1-го метра.
  • Допустимое расстояние между стенками дымоотвода и негорючими поверхностями – не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
  • Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
  • Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
  • В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

  • В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
  • В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
  • Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
  • При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Дымоходы и материалы для их утепления

Такие сооружения необходимы любому обогревательному прибору: как работающему на твердом топливе, так и газовому

Несмотря на нужность конструкции, не все уделяют дымоходу должное внимание. И зря: он требует защиты от многих воздействий, точно так же за ним нужно регулярно ухаживать

Защита нужна всем дымоходам. Наиболее распространены конструкции из кирпича, металла и асбестоцементных труб. Любой из них грозит постепенное разрушение, так как провоцируют его отходы горения и едкая влага, регулярно скапливающаяся на стенках канала. Вопрос о том, чем утеплить асбестовую трубу дымохода, а также металлические или кирпичные конструкции требует корректного ответа.

Выбор теплоизоляционного материала ограничен, так как он должен соответствовать требованиям к жаростойкости, гарантировать пожаробезопасность. Ни пенопласт, ни его «родственник»-пенополистирол, ни другие аналоги для этой цели не годятся. Утеплитель должен:

  • иметь минимальный показатель теплопроводности;
  • быть легким, чтобы не создавать лишней нагрузки на кровлю;
  • быть пластичным, гибким, чтобы не затруднять мастеру монтаж;
  • не бояться атмосферных осадков, влаги, любой агрессивной среды;
  • иметь достаточно длительный срок эксплуатации без потери качеств.

На роль утеплителя выбирают различные материалы: например, минеральную вату, стекловату. Они огнестойки, легко выдерживают температуру свыше 400°. Другие кандидаты — волокнистые утеплители либо шлакобетонные плиты. Наиболее удобными являются рулонные материалы, с монтажом которых можно легко справиться даже в одиночку.

Способ монтажа утеплителя для конструкций различен. Для кирпичного, металлического и асбестового дымохода требуется «свой» материал и конкретная технология. Естественно, говоря о теплоизоляции, подразумевают защиту наружных стенок.

Самым противоречивым кандидатом в списке на звание дымоотводящего сооружения являются асбестовые трубы, поэтому сначала необходимо рассмотреть их подробно, оценить достоинства, недостатки и потенциальную угрозу.

Теплоизоляция дымоходов разных типов

Каминные и печные дымоходные трубы могут изготавливаться с использованием различных материалов и отличаться друг от друга формой, конфигурацией и размерами. Для каждой системы необходимо подбирать наиболее подходящий утеплитель, который будет максимально эффективным и безопасным. Рассмотрим основные виды изоляции дымоходов с учетом их индивидуальных особенностей.

Утепление металлических труб

Для теплоизоляции металлических труб подходит минеральная вата и способ засыпки. Для предотвращения коррозии производится герметизация стыков и гидроизоляция щелей. Для построек с кровлей, выложенной горючими материалами, дымоход необходимо оборудовать искроуловителем.

Утеплитель лучше укладывать в несколько слоев. Для его фиксации рекомендуется использовать алюминиевую или стальную проволоку. Не допускается применение пластиковых хомутов или изолированных проводов, поскольку под воздействием высокой температуры они могут расплавиться, что приведет к ослаблению крепления и возможному разрушению материала.

Утепление труб из нержавейки

Основными отличиями нержавейки от обычного железа являются повышенный запас прочности и более высокая устойчивость к коррозии. Для изоляции нержавеющих дымоходных систем подходят методы, применяемые для утепления металлических дымоходов.

В данном случае часто используются комбинации различных материалов. К примеру, внешняя оболочка создается из скорлупы ППУ, а со стороны чердака труба может быть обмотана минеральной ватой, покрытой фольгированным слоем. Нужно учитывать, что стальные дымоходы требуют надежной герметизации области их соприкосновения с поверхностью кровли.

Нержавейка химически пассивна и способна противостоять агрессивному конденсату. Изоляция обычно осуществляется без антикоррозийной обработки. Для труб, имеющих прямоугольное или квадратное сечение, лучше всего подходят маты, изготовленные на основе базальтового волокна.

Теплоизоляция асбестовых труб

Асбестовые дымоходы характеризуются устойчивостью к агрессивным воздействиям, влажности и гниению. Ультрафиолетовое излучение и температурные колебания не оказывают существенного влияния на прочностные характеристики материала. Такие трубы запрещается использовать для угольных печей, что обусловлено требованиями пожаробезопасности.

Утеплить дымоход из асбеста можно плитами из минеральных волокон или стекловатой. Теплоизоляция требует обматывания утеплителя фольгой, а также тщательной герметизации стыков. Для дополнительной защиты от погодных факторов и атмосферных осадков рекомендуется покрывать изолирующий слой влагонепроницаемой защитной пленкой.

Утепление кирпичной трубы

Способ изоляции таких труб необходимо продумать еще на стадии проектирования и монтажа дымохода, поскольку теплоизоляционные материалы иногда приходится закладывать непосредственно в кирпичную кладку. Для утепления может использоваться технология оштукатуривания или шлакобетонные плиты. Первый метод требует предварительного закрепления армированной сетки. Она предназначена для более удобного нанесения шлаково-известкового раствора, который при этом будет максимально эффективно сохранять тепло.

Штукатурку рекомендуется накладывать в 2 или 3 слоя. Минимальная толщина теплоизоляции составляет 5 мм. После завершения работ производится финишная отделка трубы, подразумевающая ее облицовку кирпичом и окрашивание в цвет кровли.

Преимущества и недостатки отдельных утеплителей

Все виды утеплителей, имеют свои достоинства и недостатки. Поэтому, о плюсах и минусах утеплителей стоит поговорить отдельно.

Минеральная вата

Это классический утеплитель который по популярности занимает лидирующие позиции среди рулонных материалов. И причин этому несколько:

  • высокие показатели теплоизоляции;
  • устойчивость к агрессивной среде;
  • не гниет;
  • не боится не грызунов;
  • может применяться при утеплении труб отопления, с высокой температурой теплоносителя;
  • низкая стоимость.

Самым большим минусом минеральной ваты является то, что она гигроскопична, то-есть впитывает влагу. Поэтому при ее использовании требуется устройство гидроизоляции, так как при намокании она потеряет все свои свойства.

Пеноизол

В отличии от рулонных материалов, с помощью пеноизола можно добиться бесшовной изоляции трубопровода. Из достоинств можно выделить:

  • отличная теплоизоляция — на 12 % выше чем у ваты и на 8% выше пенопласта;
  • не требуется дополнительное крепление и гидроизоляция;
  • биологически устойчив (не боится грызунов и насекомых).

Главный недостаток — необходимость наличия специального оборудования для его нанесения.

Пенополистирол

Скорлупа из пенополистирола прижимается к поверхности труб и крепится скотчем или хомутами. Каждая секция имеет пазы, благодаря которым достигается герметичное соединение. Выдерживает нагрузки на сжатие и разрыв.

Но, так как материал гигроскопичен, а под воздействием углеродных жидкостей разрушается, для него потребуется создание гидроизоляции. Так же к недостаткам относится сложность монтажа при повороте магистрали. Для придания утеплителю нужной формы приходится его подрезать.

Пенополиэтилен

Это материал нового поколения. Структура с закрытыми порами обеспечивает его такими преимуществами как:

  • низкая теплопроводность;
  • устойчивость к влаге;
  • не гниет;
  • несложный монтаж.

Выпускается в виде полотна (может иметь одно или двухстороннее покрытие из фольги) или трубок. Пенополиэтилен нарезается на полосы и обматывается вокруг трубы. Наличие фольгированного слоя позволяет создать дополнительную теплоизоляцию и гидроизоляционный слой.

Теплоизоляционная краска

Сравнительно молодой вид теплоизоляции. Специальная формула, созданная российскими учеными, позволяет добиться оптимального результата даже если нанести ее тонким слоем. Наносят термокраску кисточкой или пульверизатором. Для труднодоступных мест это просто незаменимый вариант. Главным недостатком является высокая стоимость, которая в несколько раз выше стоимости других утеплителей.

Как видите, выбор материала для утепления труб отопления на улице велик

При выборе, первое на что обращайте внимание – характеристики материала, затем на сложность монтажа. И в последнюю очередь смотрите на цену

Помните, что дешевый утеплитель может быстро придти в негодность и тогда деньги будут потрачены зря.

Видео: Теплоизоляция труб: сравнение видов

Основание для утепления дымохода

В процессе прохождения дыма по трубе, происходит неизбежное охлаждение тёплых дымовых газов. Вследствие этого, тепло от дымовых газов, разогревает стенки тубы для отведения дыма в атмосферу.

От того, насколько быстро стенки дымохода прогреваются, прямо пропорционально зависит и тяга в вашей печи. При уменьшении тяги, дым начинает идти по наименьшему сопротивлению, и попросту начинает передвигаться из печи в лом, а это чревато отравлением угарным газом, особенно если в частном доме, печь располагается прямо в частном доме, а не в отведённой для этого котельной.

Еще один немаловажный фактор, в пользу утепления дымохода и трубы. Есть такое понятие, как время, за которое преодолевается момент проявления конденсата.

Время, затраченное на прогрев дымоходного канала, во многом зависит от того, из чего он изготовлен.

Таблица расчета температурного режима строения дымохода

Дымоход, выложенный из кирпича, способен прогреться за 15-30 минут

Фото кирпичного дымохода

Дымоход, изготовленный из стали, прогревается гораздо быстрее – за 2-5 минут;

Дымоходный канал из стали

Так как горячий печной дымоход, постоянно контактирует с холодным атмосферным воздухом, появления конденсата в дымоходном канале не избежать. Вместе с появлением конденсата, из-за смешивания воды с углекислым газом и другими продуктами горения, образуется кислотный раствор, который впитываясь в стенки дымоходного канала, постепенно разрушает его.

Если дымоход изготовлен из кирпича, то влага конденсата, впитывается в кирпичные стенки, а это чаще всего приводит к промерзанию кирпичной кладки трубы. Остывшая за ночь на морозе труба, с утра разогревается снова, именно от таких частых перепадов температур, кирпичная кладка дымохода, неизбежно разрушается.

Кирпичный дымоход после регулярного промерзания

Так для чего утепляют дымоходные каналы? Именно из-за того, что появления конденсата практически не избежать, но зато, мы можем уберечь дымоход от промерзания и разрушения, обязательно нужно утеплять любой дымоход, чем скорее вы это сделаете, тем дольше, он будет эксплуатироваться.

Зачем утеплять дымоходную трубу, что это даёт?

  • Прежде всего, устройство теплоизоляции труб позволяет избавиться от точки росы, точнее перенести её в слои утеплителя или ещё дальше к наружной части системы. В таком случае не будет наблюдаться промерзание кладочного или другого материала, из которого изготовлена труба.
  • К тому же паровая масса не будет остывать преждевременно, что уменьшит осаждение смол и копоти на стенках дымоходных конструкций. Тут сразу на лицо экономическая составляющая, ведь не придётся часто прибегать к услугам трубочистов.
  • Доступное сечение утеплённой дымоходной сети всегда будет большим, что положительно сказывается на естественной циркуляции воздушных масс и эффективном сгорании теплоносителя.
  • Сокращение расходов на ремонт – это ещё одна весомая причина, зачем утеплять дымоходную трубу. Ведь собранная единожды система теплоизоляции избавит от целой вереницы последствий.

Полезный совет: Утеплять дымоотводящие трубы – несложно, для этого существует много специальных материалов, разработанных для бытового и профессионального применения.

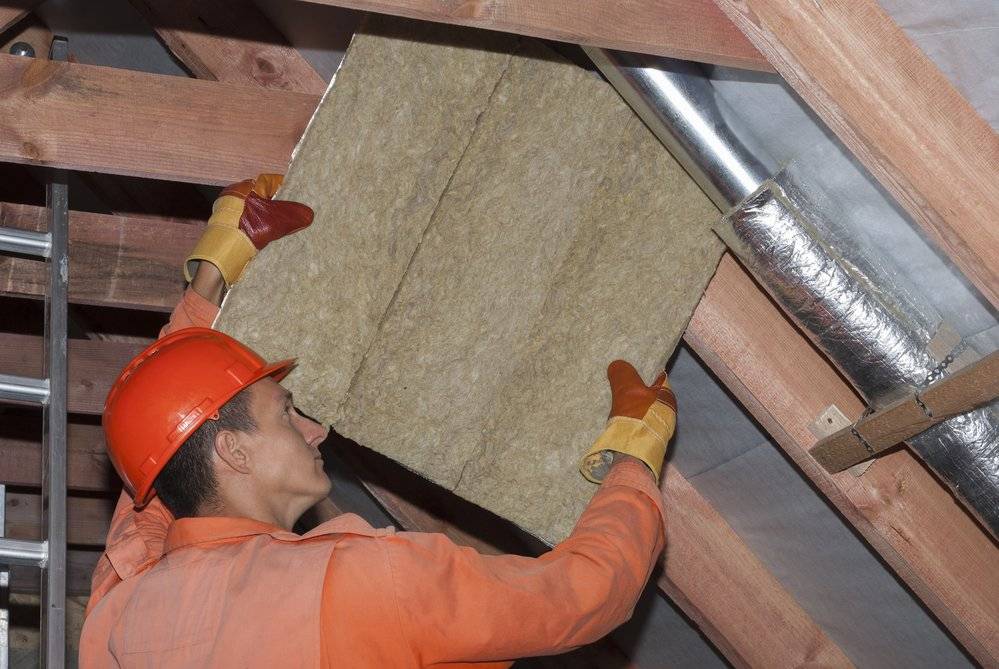

Минераловатный утеплитель для дымоходных труб

У компании Роквул существует большой выбор сертифицированного базальтового утеплителя, которое прекрасно зарекомендовало себя на высокотемпературных объектах и доказало свою эффективность, а также высокие изоляционные свойства.

Минеральное волокно из камней базальтовых пород не горит, а значит, повышает пожарную безопасность здания, а значит идеально, чтобы ним утеплять сложные технические объекты. К тому же базальтовый утеплитель Роквул выдерживает высокие эксплуатационные температуры 750 градусов и кратковременно до 1000 градусов, чего больше чем достаточно для энергоёмких объектов.

Практичность применения теплоизоляции позволяет обустроить теплозащиту на объектах со сложной геометрией, для чего в арсенале производителя есть технические изоляционные маты, плиты, специальные сегменты для термоизоляции трубопроводов разного диаметра, обустройства примыканий и других узлов.

Теперь Вы знаете, зачем утеплять дымоходную трубу, какие материалы помогут это сделать быстро с соблюдением всех требований по безопасности и максимальной эффективностью. По всем вопросам термоизоляции любых конструктивных элементов здания и инженерных сетей Вы можете получить абсолютно бесплатную консультацию по номеру на сайте.
