Вентиляция для газового котла в частном доме — виды и требования системы

Подбор и монтаж оборудования

Подбор оборудования будет зависеть, прежде всего, от следующих факторов:

  • Площади котельной;
  • Допустимого расстояния до сгораемых устройств;
  • Типа помещения (отдельное помещение, отдельно стоящее помещение или уже имеющееся – например, кухня или чердак);
  • Бюджета (например, моноблочная вентиляция существенно тише, чем другие виды, но она обойдется дороже)

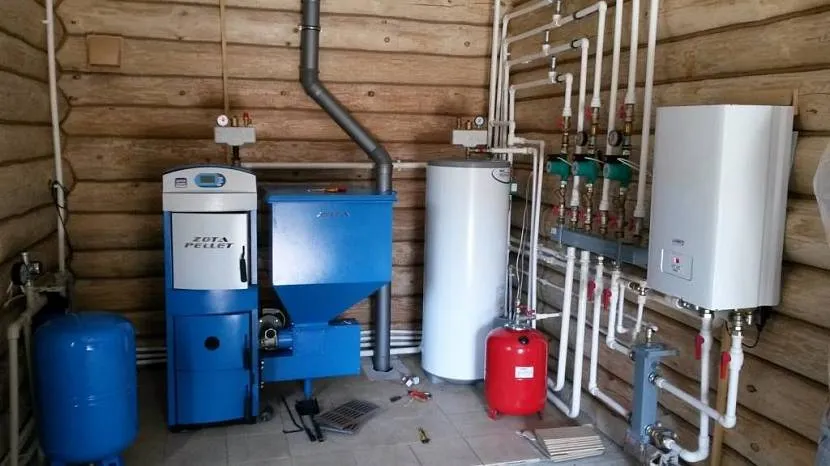

Сами котлы при этом бывают:

  • Газовые;
  • Твердотопливные;
  • Пеллетные (на пеллетах, по сути, это твердотопливные котлы);
  • Дизельные;
  • Электрические;
  • Комбинированные (использующие несколько методов).


Комбинированные котлы отличный вариант в доме, где случаются перебои с электричеством или с подачей газа Источник brjansk.buyreklama.com В настоящее время, чаще всего в частных домах используются газовые котлы, и речь идет о котлах малой мощности. Обусловлено это сравнительно низкой ценой газа в газифицированной местности, и удобстве использования такого метода отопления (температура горения ниже, что позволяет применять в производстве более дешевые материалы). Для его установки понадобится разрешительная документация. Кроме того, котел одновременно с нагреванием воды (с бойлером) можно установить только для помещений до 200 м2.

Дымоход

Огромной популярностью пользуются коаксикальные дымоходы, зарекомендовавшие себя, как элементы с высокой надежностью.

Он состоит из таких частей

  • Защищающий зонт
  • Термоизолированная труба
  • Патрубок через стену на улицу
  • Элементы крепления
  • Хомуты и переходники
  • Резервуар для сбора конденсата
  • Смотровое окошко внизу дымохода для контроля состояния и слива конденсата

При выборе трубы для дымохода важно следить за тем, чтобы диаметр на протяжении всей длины был одинаковым. Используя качественные гладкие трубы цилиндрического сечения добиться хорошего оттока воздуха очень легко

К монтажу стоит подойти со всей серьезностью, так как труба должна быть жестко зафиксирована в стене, во избежание разгерметизации и попадании загрязненного воздуха обратно в помещение. Конец трубы должен находиться выше крыши минимум на 1 м. После установки исправность проверяют путем горящей спички. Если пламя тянется наружу— монтаж проведен правильно.

Правильный монтаж оборудования

Причины отказов газовой системы в большинстве случаев тривиальны. Неочищенная дымоходная труба, угарный газ, возвращающийся в дом, или плохо установленный газовый котел

Важно правильно выбрать и установить

Инструменты и материалы

Для устройства воздуховодов используются различные материалы: пластмассы, оцинкованные листы, гладкие или дюралевидные стальные листы.

Для отдельно стоящих домов с автономным отоплением в качестве воздуховодов можно использовать трубы из ПВХ необходимого диаметра. Дополнительно к этим трубам необходимо приобрести переходники, а на корешке к воздухозаборнику – защитную сетку.

Дополнительные материалы для обустройства вентиляции для газовой котельной в частном доме:

  1. Защитные рукава для пластин.
  2. Крепежи и монтажные хомуты.
  3. Строительный герметик для герметизации пустот между втулками и проемами в стенах.
  4. Набор инструментов для строительства.
  5. Перфоратор для выполнения отверстий в стенах.
  6. Защитное оборудование.

Каким образом обустраиваются дымоходы

Установка горизонтального дымохода – самое простое решение:

  1. В стене сделано отверстие с выходом наружу.
  2. Со стороны улицы здание поднимается вверх.
  3. Присоединяется к стене – раме, привинчивается с помощью зажимов.

Внутренняя дымовая труба поднимается из котла на крышу, не выходя из дома. Он проходит через все потолки и поднимается на крышу. Такая дымоходная труба обычно состоит из двух слоев. Изоляционный материал укладывается между слоями для предотвращения возможности возгорания при нагреве дымохода и предотвращения образования конденсата:

  1. Из котла в воздуховод вводится канал.
  2. Канализация простирается до самой крыши.

В зависимости от конструкции дымохода снаружи дома под углом вниз рядом с конденсационным карманом устанавливается опорная платформа дымохода.

Расположение выхода дымоходной трубы относительно крыши:

  • если дымовая труба протягивается более чем на три метра от конька, достаточно установить ее под углом 10◦ от горизонта. Расстояние должно быть не менее 1 метра;
  • 1,5 – 3 метра – дымовая труба заканчивается на одном уровне с коньком;
  • расстояние менее 1,5 м – конструкция зафиксирована над гребнем, не менее 0,5 м;
  • для установки дымохода в котельной, прикрепленной к дому, предполагается угол 45 градусов и более. Дымоход должен выходить в измеряемой точке, чтобы предохранитель котла не перегорел при ветровой нагрузке.

Вентиляция своими руками в частном доме

Вначале проводится анализ, определяются размеры помещения и тип вытяжки.

НА ЗАМЕТКУ! Устанавливать воздухозаборные решетки в окнах либо других проемах не рекомендуется во избежание изменения направления потоков воздуха.

Расчеты и чертеж

Прежде чем устанавливать котел и устраивать вентиляционную систему своими руками, проводятся расчеты, составляется чертеж с указанием основных узлов. Этот этап лучше доверить специалистам.

Например, при имеющемся газовом котле используется схема 0,01м²/10кВт для приточных систем. То есть если отопительное оборудование мощностью 30 кВт, то вентиляция обязана обеспечить приток воздушных масс объемом 0,03 м³/с (также рекомендуется делать запас 25-30 %).

ВАЖНО! Сама вытяжка, согласно нормам СНиП, должна быть не меньше 130 мм в сечении. В случае когда отверстие приточной вентиляции не способно обеспечивать правильного воздухообмена, монтируется принудительная конструкция

Установка естественной вытяжки в качестве самостоятельной допускается, если здание не расположено низко, поблизости отсутствуют заросли деревьев, не стоят другие строения. Любые помехи создают проблемы и негативно влияют на воздухообмен.

Необходимые материалы и инструменты

В основном при изготовлении воздуховодов применяют алюминий, пластмассу либо оцинкованную сталь. При автономном отоплении частного дома допускается использование канализационных труб расчетного диаметра. Также к ним дополнительно покупаются специальные муфты.

При приобретении материалов на впускной патрубок стоит взять защитную решетку и обратноклапанный переходник.

Кроме того, потребуются:

  • гильзы для устройства перекрытий;
  • крепежные детали, в т. ч. хомуты, саморезы;
  • монтажная пена, чтобы загерметизировать образовавшиеся пустоты между перекрытиями и самими гильзами.

Из инструментов, чтобы сделать вентиляционную систему, необходимы:

  • линейка либо рулетка;
  • маркер, карандаш;
  • пила для обработки труб;
  • перфоратор с имеющимся сверлом по бетону (чтобы оборудовать отверстия в стенах);
  • бензопила или ножовка по дереву (обустроить проходной канал в крыше).

Дополнительно потребуются респиратор, перчатки и защитные очки.

Монтаж вентиляции

Сначала проверяют инструмент, проводят пробную сборку вытяжки согласно схеме. Далее отмечают места, где будут располагаться крепежи в потолке и стене. Нужно учитывать, что впускное отверстие должно быть на высоте 0,25 м от уровня пола, выходное — не идти через стропила, но последние применяют в качестве площадки для крепления патрубка.

Краткое руководство, как правильно выполнить монтаж вентиляции в котельной с газовым котлом:

  1. Вычистить проемы от грязевых и пылевых отложений (при необходимости).
  2. Установить проходные гильзы.
  3. Смонтировать сами трубы.
  4. Соединить вертикальную часть и проконтролировать качество крепежа.
  5. Встроить вентилятор, подключить оборудование к электроснабжению.

Чтобы проверить систему в действии, закрывают окна и двери, запускают отопление на 2-2,5 часа. Если котел работает на твердом сырье, сразу появляется тяга. В газовых модификациях к выходному проему прикладывают лист бумаги, который при верной установке остается на месте.

Для качественного функционирования системы перед каждым сезоном отопления проводятся осмотр и чистка, замена поврежденных деталей.

Стандартные требования к циркуляции воздуха в котельной

Котельная может быть устроена с использование помещений, выделенных в виде:

  • специальной технической пристройки;
  • чердачного помещения;
  • индивидуального помещение, отделенного от основной постройки;
  • в отдельно отведенной комнате коттеджа.

В принципе газовые котлы, могут работать на сжиженном газе, значит, цокольный пол не подойдет. В подвале также размещать нельзя. Такой вид топлива имеет тяжелый удельный вес по сравнению с воздухом. При его утечке газ опускается в нижние части помещения, где может взорваться. Этот факт стоит учесть при проектировании вентиляции.

Простая схема вентиляции — правильное направление воздуха

Отопительное оборудование до 30 киловатт считаются маломощным, поэтому для его установки не требуется индивидуальное помещение. Чаще всего котел монтируют на кухне, но соблюдая такие требования:

  • квадратура кухни 15 м2;
  • высота потолков 220 см и более;
  • размеры оконных проемов от 3 см2 на 1 кубометр объема помещения;
  • в окне должна быть форточка;
  • двери на кухне оборудуются специальной решеткой, сквозь которую будет циркулировать воздух с соседних комнат;
  • котел монтируется у стены со всеми правилами противопожарной безопасности, минимальное расстояние от стены 10 см.

Естественная вентиляция

Данный вид является самым малозатратным и применим для котлов мощностью не более 30 квт. Принцип ее действия основан на разнице температур в помещении и на улице. При монтаже не требует какого-либо дополнительного оборудования и не зависит от наличия электроэнергии в доме.

При этом способе холодный свежий воздух попадает в помещение путем выталкивания теплого и отработанного. Как видно, данный вид оттока использованного воздуха работает без вмешательства человека, но имеет один существенный недостаток—полностью зависит от таких погодных условий, как сила ветра и температура за окном.

Пошаговая инструкция по установке

  1. Оборудование отверстия для продуха в стене диаметром от 15 см
  2. Сборка пластиковой трубы непосредственно от котла
  3. Защита наружной части продуха пластиковой решеткой-оградителем от грызунов, мелких птиц, листьев
  4. Установка обратного клапана для препятствия выхода воздуха на улицу
  5. Монтаж приточного отверстия у пола, рядом с топливником
  6. Расположение вытяжной решетки над котлом

Схема естественной вентиляционной системы для газового котла

Данный тип вентиляции делят на канальный и безканальный

  • Безканальный тип предполагает оборудование воздухообменных отверстий непосредственно в перестенках, где забор свежего воздуха может проводиться из соседнего помещения. Главным условием является хороший доступ в него прямого потока свежего воздуха.
  • Канальный тип монтажа предполагает вывод и забор воздуха с улицы при помощи вентиляционных труб.

Какая система лучше

Даже если естественная вентиляция работает хорошо – всегда лучше сделать принудительную вытяжку. Бурение скважины на улице и установка там вентилятора обойдется в 5-10 тысяч рублей.

Принудительная воздушная система намного безопаснее, чем безвентиляторная система, среди прочих причин:

эффективность естественной вентиляции зависит от погоды: чем сильнее ветер – тем лучше вытяжка, и наоборот (при отсутствии ветра – воздухообмен может отсутствовать вообще); коэффициент воздухообмена не известен, не регулируется и не поддерживается; естественная вентиляция не обеспечит большого воздухообмена (важно в случае большой котельной, а при использовании мощного котла – для большого загородного дома). В случае аварийной ситуации (утечка газа) вентилятор будет лучше справляться с отводом воздуха

Если вентиляция является естественной, то в случае утечки газа газ не может быть полностью удален и может накапливаться в помещении, что может привести к отравлению или взрыву

В случае аварийной ситуации (утечка газа) вентилятор будет лучше справляться с отводом воздуха. Если вентиляция является естественной, то в случае утечки газа газ не может быть полностью удален и может накапливаться в помещении, что может привести к отравлению или взрыву.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВтДиаметр трубы дымохода, мм
24120
30130
40170
60190
80220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

  • высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
  • на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
  • на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
  • флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
  • если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Как сделать вентиляцию в котельной частного дома

Правильный расчет принудительной и естественной конвекции воздуха начинается после анализа. Определяется общий объем помещения, расположение воздуховодов относительно отопительной установки. Устанавливать воздухозаборные решетки на двери или в окне не рекомендуется. Это может изменить направление воздушных потоков.

Схема и расчет

Естественная приточная вентиляция без принудительной устанавливается, если дом не расположен в низине, рядом нет большого скопления деревьев, не расположены другие постройки. Они влияют на обмен, искусственно уменьшая его. Для надежности проектируют дополнительную систему с вентилятором.

Сначала рассчитывают кратность, по нормам она равна 3. Для технического помещения, площадью 15 м² и высотой потолков 2,4 она равна:

К=(6-2,4)*0,25+3=3,95

Рассчитаем эффективный воздухообмен по формуле:

W=K*V

Где:

W – воздухообмен, м³/час;

К – кратность;

V – объем пристройки.

Итого получается – 3,95*(15*2,2)=130 м³. Теперь можно вычислить рабочее сечение входного вентканала – 130/3600=0,036 м². Если будет использоваться труба круглого сечения, ее диаметр должен быть не менее 200 мм.

Эти данные учитывают при выборе канального вентилятора. Его производительность не меньше расчетного обмена. Для небольших площадей можно использовать лопастные модели, реже ставят центробежные.

Места установки элементов определяются до окончательного обустройства. Патрубок для поступления кислорода располагается в нижней части стены, выходной – в верхней зоне пристройки. Это нужно для естественной конвекции. Свободный доступ для обслуживания и ремонта. Защита от засорения входного отверстия – решетки. На выходной не должно влиять тепловое излучение от теплоснабжения.

Материалы и инструменты

Приточный клапан

Материал изготовления воздуховодов – пластик, оцинкованное железо или алюминий. Для автономного частного отопления можно использовать канализационные трубы расчетного диаметра. Дополнительно к ним купить переходники. На входной патрубок – защитную решетку, переходник с обратным клапаном.

Дополнительные материалы:

  • Защитные гильзы для перекрытий.
  • Крепление – саморезы, монтажные хомуты.
  • Монтажная пена для герметизации пустот между гильзами и перекрытиями.

Инструменты – пила для обработки труб, рулетка, линейка. Для формирования отверстий в стене перфоратор со сверлом по бетону с коронкой. Проходной канал в кровле делается с помощью ножовки по дереву или бензопилы. Средства личной защиты – перчатки, очки, респиратор.

Монтаж

Работать рекомендуется в теплое время года. Рабочее место хорошо освещено, нет предметов, мешающих выполнению операций. Инструмент проверить на работоспособность, сделать пробную сборку воздуховодов по схеме.

Сначала намечают места формирования монтажных отверстий в стене и потолке. Входное располагается на высоте от 25 см по уровню земли. Выходное не проходит через стропила кровли. Их можно использовать для крепления патрубка.

Дальнейшие действия по организации системы своими руками.

  1. Очистить проемы от пыли и грязи.
  2. Установить проходные гильзы.
  3. Выполнить монтаж труб.
  4. Закрепить вертикальную часть, проверить надежность крепления.
  5. Установить вентилятор, подключить его к электросети.

Для проверки нужно закрыть окна и дверь, включить отопление на 1-3 часа. В твердотопливных моделях должна появиться тяга, в используемых газ не срабатывает защита из-за дефицита кислорода в смеси. К выходному отверстию можно приложить плоский лист бумаги. Он должен оставаться на месте.

Нормативно-правовая база РФ

Монтаж вентиляционных систем обязателен вне зависимости от типа используемого отопительного оборудования (п.9.38 СНБ 4.03.01-98). Установка отопительного и вентиляционного оборудования производится под надзором представителей газовых служб.

Если при пусковых испытаниях будут выявлены недочеты системы вентиляции и технические несоответствия проектной документации, во вводе в эксплуатацию системы отопления будет отказано.


В задачи инспектора газовой службы входит визуальный осмотр оборудования, проверка функций безопасности, управления и произведение контрольных замеров окиси углерода. При необходимости собственник помещения может потребовать у инспектора предоставить сертификаты-разрешения на работу с анемометром или СРО

Вентиляция обеспечивает постоянный интенсивный приток свежего воздуха. Функционирование вытяжных систем регламентируется рядом нормативных актов.

Законодательные акты и ГОСТы

Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:

  • ФЗ №384;
  • Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
  • Постановление Правительства №87;
  • Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
  • СНиП (II-35-76, 2.04-05);
  • СанПиН 2.2.4.548-96. 2.2.4;
  • Стандарты и рекомендации АВОК в области вентиляции и т.д.

Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.


Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта

Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:

  • ГОСТ 30434-96;
  • ГОСТ 30528-97;
  • ГОСТ Р ЕН 12238-2012;
  • ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
  • ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
  • СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
  • ГОСТ 32548-2013 (межгосударственный стандарт);
  • СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.

На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.

Сертификация вентиляционного оборудования

При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.

Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:

  • ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
  • ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
  • ТР ТС 010/2012 о безопасности машин и оборудования.

Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.


Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции

Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.

Необходимые расчеты

Точный и грамотный расчет вентиляции — важный этап проектирования системы отопления. Профессиональные инженерные вычисления учитывают размеры топочного помещения, технические характеристики и место монтажа оборудования. Проектирование котельной частного дома проще. Требуется определить следующие параметры:

  • Геометрические размеры помещения (длина, ширина, высота).
  • Скорость воздушного потока. Она не должна быть меньше 1 м/с.
  • Коэффициент усиления воздухообмена, обусловленный разницей между допустимой высотой помещения (6 м) и ее реальным значением.

Определив их, можно рассчитать оптимальный диаметр приточных и вытяжных каналов системы вентиляции. Для помещения с габаритами 4×3×2,8 м (длина, ширина, высота) расчеты выглядят так.

  1. Перемножением параметров помещения вычисляется его объем. Он равен 33,6 м3.
  2. Определяется коэффициент увеличения воздухообмена котельной: (6 — 2,8) * 0,25 + 3 = 3,8.
  3. Находится объем воздуха, который надо заместить в течение часа: V = 3,8 × 33,6 = 128 м³.
  4. Площадь сечения канала, который должна иметь вентиляция вытяжная в котельной коттеджа, рассчитывается по формуле: F = 128/3600 = 0,035 м2.
  5. Полученное значение площади переводится в диаметр, так как на практике чаще используют вентиляционные трубы круглого сечения: D = 2 sqrt (S / π) = 211 мм.

Установка своими руками

Грамотное устройство вентиляционной системы котельной включает в себя три обязательных этапа: подготовку технического проекта, монтаж оборудования и проверку работоспособности. При планировании учитывается производительность вентиляционной установки, длина воздушных каналов и тепловая мощность котла. Монтируя воздуховоды, надо помнить, что их расположение зависит от используемого типа воздухообмена. Горизонтальные трубы следует устанавливать только в системах с принудительным. При этом их длина связана с мощностью установленного оборудования. В любом случае каналы должны быть прямыми, без изгибов и поворотов. Естественные системы разрешается оснащать лишь вертикальными воздушными видами, длина которых не может быть меньше 3 м.

Окончив монтаж системы вентиляции и отопления частного дома, надо проверить работоспособность всех ее функциональных элементов. Требуется убедиться в отсутствии протечек теплоносителя, обратной тяги и тепловых потерь, измерить КПД котла и концентрацию угарного газа в топочной. Для обеспечения достоверности замеров их надо проводить лишь спустя 24 часа после запуска отопления и воздухообмена. С целью повышения безопасности работы котельной и эффективного удаления из нее продуктов сгорания, полезно дополнительно использовать пожарную вентиляцию и специальную систему борьбы с задымленностью.

Цены

При устройстве вентиляции под ключ, стоимость квалифицированного составления проектной документации котельной и проведения монтажных работ зависит от размеров дома, типа и характеристик используемого отопительного оборудования, вида воздухообмена, автоматики и так далее. Реализация первой услуги в среднем составляет 55 рублей за 1 м2, а непосредственно установка в здании, площадью 100-800 м2, обойдется в 25 000 — 33 000.

Основные технические характеристики и цены наиболее популярных приточных установок:

Название моделиМакс. расход воздуха, м³/чМощность нагревателя, кВтРазмеры, ммЦена, рубли
ГлобалВент Эконом-3004002,7220x640x43535 300
2vv Alfa-C-20VS-DP-2200032,8618х468х1200172 300
A-Clima ARL BOX 2,51970341500х800×370106 200
ГлобалВент Эконом-1500190011,1390x770x63563 900
A-Clima Arl Box 1,51635281270x670x370103 900
DVS OTA 160/50003765490x1000x49042 500

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

  1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
  2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
  3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

  1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
  2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
  3. Экологичность системы.
  4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

  1. Размещение в специально выложенном колодце из кирпича;
  2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
