Буржуйка на отработке

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

Геккон. Производится во Владивостоке. Делают агрегаты мощностью 15, 30, 50 и 100 кВт/час. Это — водогрейные котлы, которые встраиваются в систему водяного отопления. Цены от 70 000 рулей за 15 кВт котел.

Котлы на отработке российского производства «Геккон»

• Тайфун. Их производит фирма «Беламос». Это теплогенераторы: нагревают воздух. Есть два варианта — Тайфун ТМ 15 и ТГМ 300, выдают 20-30 кВт/час (цена: 45 000 рублей и 65 000 рублей соответственно).
• Елочка-Турбо, есть на 15 кВт, есть на 30 кВт. Эти установки нагревают воздух, но есть возможность сделать водяную рубашку.
• Печи «Тепламос» мощностью от 5 кВт/час до 50 кВт/час. Относятся к разряду тепловых пушек (греют воздух). Начинают работу с электроразогрева плазменной чаши, по достижении нужной температуры начинается подача топлива и включается принудительная подача воздуха в зону горения. Цена этих установок — от 30 000 руб за агрегат мощностью 5-15 кВт.

Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона

Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:

• трубу диаметром 80-100 мм и длиной 4 м;
• стальной уголок для изготовления подставки и внутренних элементов теплообменника;
• листовую сталь для выполнения днища верхней камеры и заглушки;

Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л

• тормозной диск;
• шланг для подачи топлива;
• хомуты;
• полудюймовый вентиль;
• петли;
• полудюймовую трубу для подачи масла.

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.

В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.

Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

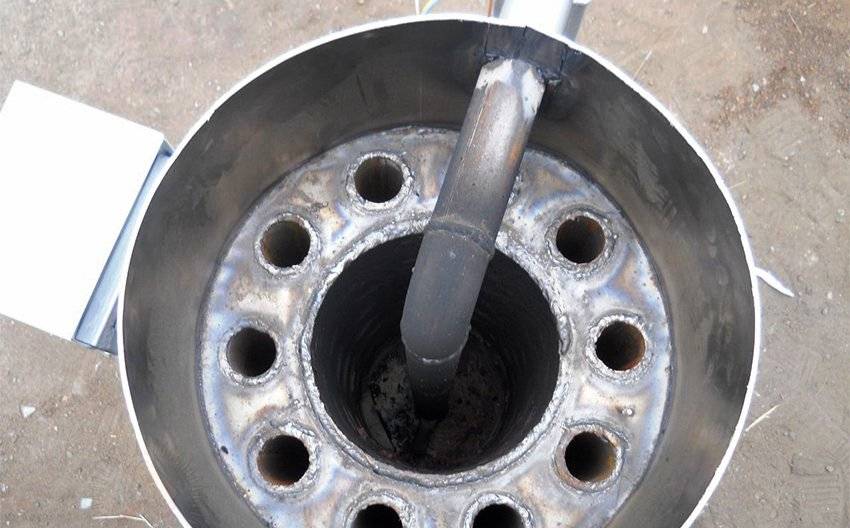

Для изготовления поддона используется чугунный автомобильный тормозной диск

Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон.  Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.

Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.

Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.

Из газового баллона

Изготовленная из газового баллона печка способна отапливать помещение до 100 м2. Ее вполне можно оснастить, чтобы организовать водяное отопление. Такая печь на отработке своими руками требует принудительной подачи воздуха. Чертежи печей на отработке должны обеспечивать создание такой конструкции, которая предотвратит нагревание баллона до пожароопасных температур.

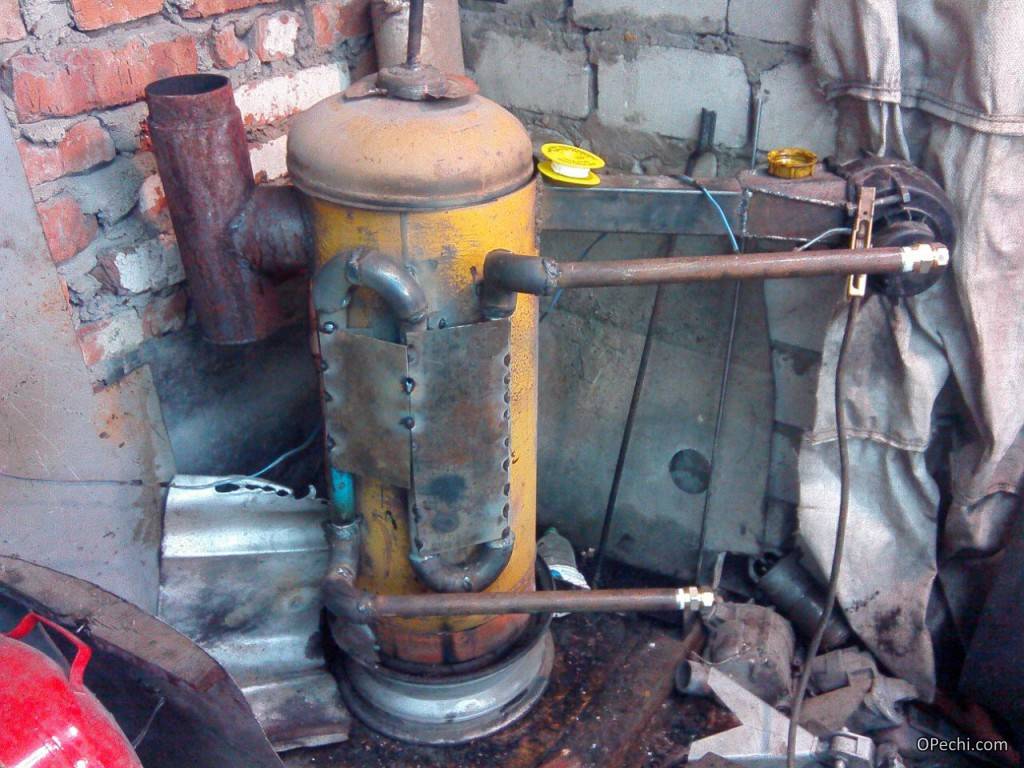

Печь на отработанном масле, изготовленная из газового баллона

Для изготовления печки на отработке своими руками нужны такие материалы, инструменты:

• уровень, рулетка;
• дрель;
• напильник;
• болгарка;
• сварочный аппарат;
• стальные уголки;
• трубы для горелки и дымохода;
• газовый баллон на 50 л;
• емкость для топлива объемом около 10 литров.

Теперь рассмотрим, как сделать устройство самому, ориентируясь на предварительно подготовленные чертежи и схемы.

Толщина стенки газового баллона составляет 1,5 см. Если этот параметр будет больше, не будет обеспечено прогревание изнутри, что не позволит маслу испаряться. В камере будет обеспечено около 600 градусов, тогда как топливо закипает при 300 градусах.

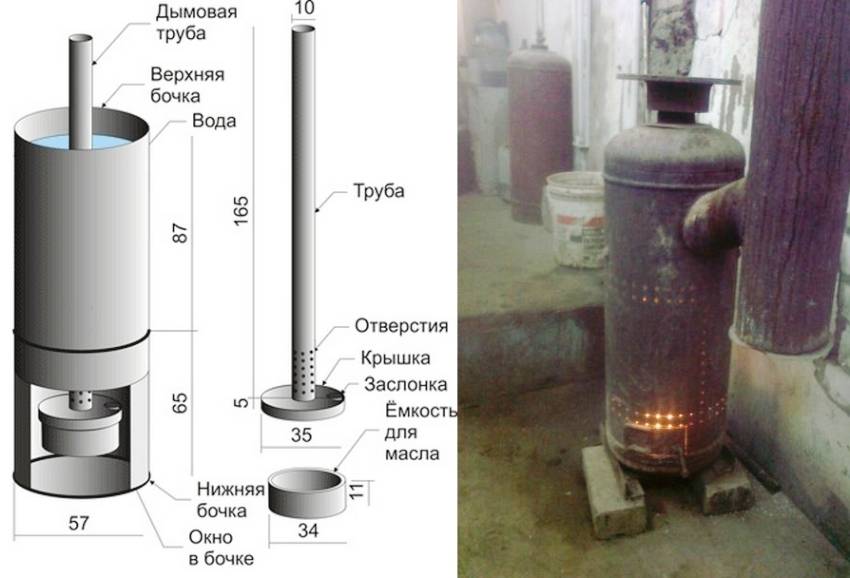

Вариант конструкции самодельной печи из газового баллона

Чтобы сделать качественную конструкцию, стоит позаботиться об уничтожении характерного запаха газа, в который специально добавляется отдушка для определения утечки. Нужно слить конденсат. В некоторых случаях баллон наполняют водой, а потом сливают. Далее его нужно плотно закопать в грунт, после чего срезать верх, используя, конечно же, болгарку.

Нижняя часть пригодится в качестве камеры, а срезанная верхушка будет использоваться как крышка. Затем нужно приварить к низу баллона стальные уголки, которые будут применяться как ножки.

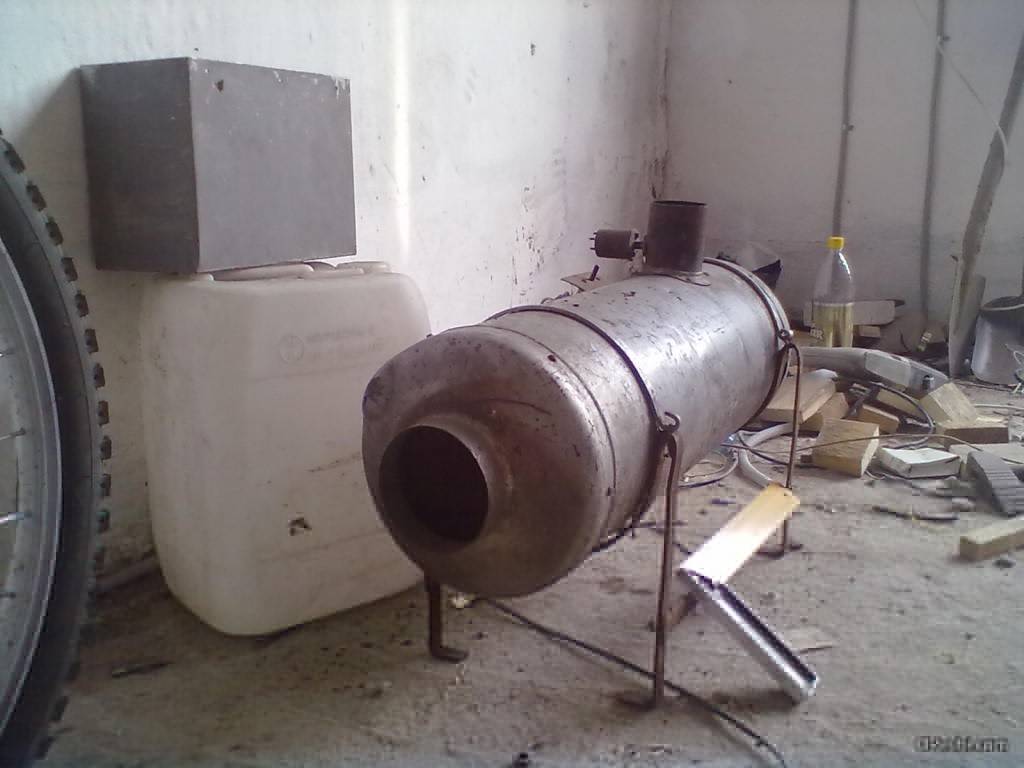

Печь на отработанном масле, изготовленная своими руками

Далее берем нижнюю часть, отмеряем от ее верха 10 см, прорезаем отверстие, необходимое для вытяжной трубы. Поэтому при совершении операции нужно учитывать ее диаметр (как правило, выбирается размер 10 см, длина – 4 м).

В сделанное отверстие необходимо вставить трубу. Удерживая ее вертикально, следует приварить. За вертикальностью элемента можно проследить, используя уровень.

От места соединения трубы и баллона нужно отступить 10 см по трубе, чтобы сделать отверстия. Для этого можно использовать сварочный аппарат, поскольку диаметр нужен около 2 мм. Таких отверстий должно быть около 10, шаг между ними – 5 мм.

Простая конструкция печи на отработанном масле, изготовленной из газового баллона

В этой трубе следует сделать отверстие диаметром до 8 см. Это необходимо для приварки трубы длиной до 4 м. Она устанавливается горизонтально. Сверху баллона нужно сделать отверстие для заливки масла. Его диаметр – до 8 см.

Нужно отметить, что даже в самодельную печь нельзя заливать неочищенное масло. В его составе могут оказаться компоненты, которые способны привести к пожару или даже взрыву.

Чтобы обеспечить подогрев воды или еды, можно сделать своими руками дополнительный «поднос». Для этого можно использовать стальной прямоугольник, его приваривают к крышке.

Печь на отработке своими руками

Подготовительные мероприятия

На этом этапе подбирают материалы и инструмент, а также подыскивают и обустраивают место для установки масляного теплогенератора.

Что потребуется для изготовления печки

Определившись с конструкцией, можно подготавливать всё необходимое. Вот список инструментов, который понадобится в дальнейшем:

• «болгарка» или угловая шлифовальная машина (УШМ);
• круги для УШМ. Понадобится несколько отрезных и один зачистной диск;
• электродрель;
• два сверла Ø6 мм и Ø9 мм;
• фрезы алмазные Ø60 мм и Ø100 мм;
• сварочный трансформатор;
• автоген или плазменный резак.

Конечно, с новыми материалами работать намного проще и приятнее. Тем не менее, если у вас на заднем дворе или в мастерской скопилось определённое количество металла, всегда можно сэкономить, используя подходящие заготовки. Перечень необходимых материалов выглядит так:

• сталь листовая толщиной 4 мм;
• труба стальная диаметром 100 мм и толщиной 4–5 мм;
• сталь листовая толщиной 6 мм;
• труба для печной трубы;
• профильная металлическая труба 40х20 мм.

Если внешний вид используемого оборудования играет для вас не последнюю роль, то рекомендуем запастись специальной жаростойкой грунтовкой и краской. Окрашенная буржуйка будет выглядеть ничуть не хуже промышленных образцов.

Как выбрать место для установки жидкостного теплогенератора

Площадка, предназначенная для установки буржуйки, должна соответствовать как требованиям практичности, так и правилам техники безопасности. В нашем случае ситуация усложняется несколькими факторами. Во-первых, при выходе на максимальный режим стенки отопительного прибора раскаляются добела, что несёт угрозу возгорания близлежащих предметов. Во-вторых, приходится иметь дело с достаточно опасным типом топлива — жидким. В-третьих, выдвигаемые требования к месту установки касаются не только самой буржуйки, но и печной трубы — температура её горизонтального участка нередко превышает 300 °С. Поэтому чтобы обеспечить безопасную эксплуатацию агрегата придётся выполнить ряд обязательных требований:

• обеспечить удаление стенок отопительного прибора от несгораемых поверхностей не менее чем на 0.5 м, а от сгораемых — 1 м . При этом последние должны быть защищены теплоизоляционным экраном из термостойкого материала;
• над буржуйкой не допускается размещение полок и ниш;
• печь сжигает много воздуха, поэтому обязательно наличие в помещении приточно-вытяжной вентиляции;
• агрегат должен находиться в стороне от воздушных потоков;
• место хранения отработанного масла должно находиться на безопасном расстоянии;
• должна быть обеспечена возможность отсоединения дымохода для его обслуживания.

Чаще всего буржуйку устанавливают в углу помещения. Кроме всего прочего, такой способ установки позволяет оптимизировать пространство небольшого помещения.

Размещение жидкостного теплогенератора в углу поможет сэкономить место, а теплоотражающий экран повысит эффективность обогрева

Определившись с местом, следует подготовить надёжное основание для монтажа теплогенератора. Если пол помещения представляет собой бетонную плиту, то никаких дополнительных работ не потребуется. В противном случае придётся сделать цементно-песчаную стяжку размерами 1х1 м. Возможно, для этого придётся удалить часть деревянного пола, если такой настил находится в месте установки отопительного прибора.

На подготовительном этапе выполняют и ещё одну существенную часть работы — подготавливают заготовки будущего агрегата. Поскольку все его части свариваются из металла толщиной 4–6 мм, аккуратно вырезать детали болгаркой чрезвычайно сложно, особенно если дело касается круглых элементов. Поэтому лучше обратиться за помощью в ближайший автосервис или на ближайшее предприятие. Как правило, даже на небольших производствах всегда есть газовый резак, или, что ещё лучше, плазморез. За небольшие деньги опытный специалист вырежет заготовки в полном соответствии с чертежами. Всё, что после этого останется сделать — тщательно обработать края деталей на наждачном кругу.

В случае если воспользоваться сторонней помощью не удалось, не стоит отчаиваться. Изготовить детали можно и с помощью «болгарки», вот только времени на это понадобится намного больше.

Детали, подготовленные к сборке

Эксплуатация и принцип работы

Буржуйка на отработке своими руками – это самый доступный, простой в сборке и недорогой в эксплуатации вариант, который практически ничем не отличается от классической и многим известной вариации. Печка, масло для которой будет только отработанное, тем самым позволит вам сэкономить немалые денежные средства, а для того чтобы такой отопительный агрегат начал свою работу, масло необходимо залить в специальный отсек имеющий форму трубы. Тут оно будет прогорать, и преобразовываться в газ, который будет проходить дальше в камеру сгорания, и смешиваться с воздушными массами.

Камера сгорания образующегося в процессе горения газа, находится в верхней части трубы, которой обязательно оборудуется такой отопительный прибор, а от того, какими габаритами обладает камера сгорания вашей буржуйки, напрямую зависит скорость и качество обогрева. Если камера очень большая, вам потребуется в разы больше топлива, однако интенсивность и скорость отапливания в данном случае, будет на самом высоком уровне.

Буржуйка, гараж с которой будет обогреваться интенсивно, быстро и равномерно, позволяет изначально маслу прогорать при достаточно низких температурах, которые существенно повышаются в момент повторного прогорания, уже будучи газами и смешиваясь с воздухом. Максимальная температура отработанных газов во второй камере может достигать порядка 750-85- градусов, за счёт чего и осуществляется отапливание гаража, также дополнительная тепловая энергия исходит от смонтированного дымохода, поверхность которого также хорошо прогревается и отдаёт тепло.

Печь на отработанном масле, состоит из трёх основных конструктивных составляющих, подробней с которыми вы сможете ознакомиться далее:

• Самый нижний отсек конструкции буржуйки работающей на отработанном масле состоит из резервуара круглой формы, в который и заливается масло, оптимальными габаритами данного элемента станет диаметр в 3,5-4,5 сантиметра. Таких габаритов хватает для того, чтобы налитое масло интенсивно прогорало и равномерно отдавало тепло для обогрева гаража;
• Второй конструктивный элемент печи буржуйки на отработанном масле – это бак, в котором осуществляется повторное прогорание, но уже не масла, а образующихся газов смешанных с кислородом. Габариты этого элемента подбираются индивидуально и могут быть равными первому отсеку, в верхней части второго резервуара необходимо оставить прорезь, отверстие которое будет переходить в дымоход;
• Третий конструктивный элемент печи буржуйки на отработке – это труба, которая соединяется со второй камерой и имеет диаметр всего в 1,5-2 сантиметра, а для того чтобы отработанные газы насыщались кислородом, необходимо просверлить в такой трубе множество небольших отверстий.

Буржуйка, чертеж которой продуман самостоятельно или найден на специализированном ресурсе прослужит вам долгие годы и не выйдет из строя, если ещё на начальном этапе вы ознакомитесь с основными требованиями и правилами к эксплуатации такого отопительного агрегата. Отработанное масло необходимо заливать в резервуар для него до отметки в ½-1/3, но не полностью, так как в процессе нагрева оно будет бурлить и прыскаться, что может привести к его попаданию на легковоспламеняющиеся поверхности и возгоранию. Также после того как масло отработано, перед применением в буржуйке, необходимо дать ему хорошо отстояться минимум несколько часов.

Верх такой конструкции лучше изначально делать съемным, для того чтобы при необходимости можно было осуществлять простую чистку внутренней поверхности отопительного агрегата от оседающих на стенках продуктов горения и распада. Для того чтобы удалить продукты распада с узкого дымохода можно использовать специальный ёрш с длинной ручкой, а также делать постукивания, что позволит скопившейся саже отпадать.

Также, для того чтобы продлить срок службы печки буржуйки на отработанном масле, необходимо окрасить её после сборки специальной жаропрочной краской, которая в дальнейшем не позволит корпусу прогнивать, деформироваться, образовываться ржавчинам и коррозиям.

Универсальные конструкции

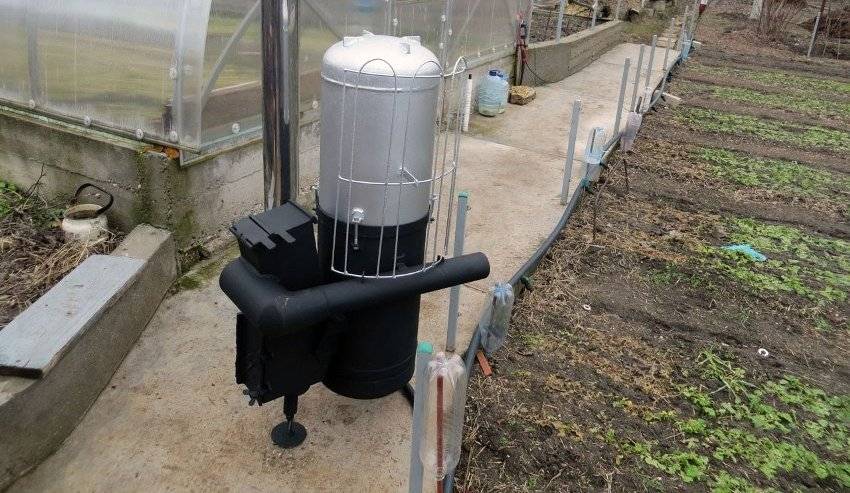

Печка на масле

Как правило, применяются дрова и отработанное масло в зависимости от доступности того и другого. Такая печь легко строится на основе традиционной модели, а в схему вносятся минимальные изменения.

Нижняя часть корпуса — традиционная дровяная печь с колосниками, зольником и дымоходом. Сверху дополнительно устанавливается еще один бак, куда будет заливаться жидкое топливо. Нижняя камера соединяется с камерой вторичного сгорания. С этой целью можно использовать обычную трубу с отверстиями для подачи воздуха, впоследствии соединенную с дымоходом.

Эксплуатация универсальной печи очень проста. При использовании твердого топлива масляный бак убирается, и буржуйка работает, как традиционный агрегат. «Скормить» такой печке можно что угодно. Она отлично будет работать не только на дровах, но и на угле, торфе и даже бросовом топливе. Обратный переход на жидкое топливо выполняется путем установки бака на место. После этого открываются отверстия, обеспечивающие подачу воздуха, и печь полностью готова к использованию.

Для удобства обслуживания буржуйки лучше сделать верхнюю часть съемной. Особенность этих печей заключается в том, что они склонны к засорению сажей и другими продуктами сгорания. Загрязнения необходимо удалять не только из доступных мест, но и из дымохода, бака для масла и зольника.

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Статья по теме:

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Устройство и принцип действия

Сегодня самодельные буржуйки, предназначенные для сжигания отработки, строятся преимущественно по двум схемам:

• с вторичной камерой, предназначенной для дожигания пиролизных газов;
• с пламенной чашей и капельной подачей масла.

Надо сказать, что теплонегераторы первого типа изначально спроектированы под жидкое топливо, тогда как доставка отработки в зону сжигания позволяет создавать теплогенераторы, использующие как машинное масло, так и дрова.

Простота и высокая тепловая эффективность двухкамерных буржуек вывела их на первое место по популярности среди домашних умельцев. Сегодня мы расскажем об особенностях их устройства и научим, как изготовить компактный отопительный прибор своими руками.

Конструкция буржуйки двухобъёмного типа

Конструктивно теплогенератор состоит из двух располагающихся друг над другом плоских баков. Их полости соединяются посредством перфорированной трубы большого диаметра. Нижняя ёмкость имеет окно, предназначенное для заправки агрегата маслом. Кроме того, проём позволяет подаваать воздух в зону первичного горения и регулировать его количество поворотной заслонкой.

Верхний бак играет двойную роль — конвекционного теплообменника и камеры для дожигания летучих углеводородов. Чтобы снизить скорость потока уходящих газов, внутри ёмкости установлена металлическая перегородка, а для удаления продуктов сгорания в верхнюю часть бака вмонтирован патрубок для подключения дымохода.

Не стоит удивляться, что столь простая конструкция может сжигать отработку ничуть не хуже специализированных печей заводского изготовления. Ознакомившись с принципами работы буржуйки, вы сможете понять, почему это происходит.

Как уже говорилось ранее, агрегат функционирует на принципах пиролизного сжигания тяжёлых нефтяных фракций. Поскольку температура воспламенения отработанного автомобильного масла достаточно велика, залитую в нижний бак жидкость поджигают, воспользовавшись смоченной в бензине тряпкой. Как только отработка воспламенится, воздушную заслонку прикрывают — зазор должен быть таким, чтобы обеспечить ровное, устойчивое горение. Нагрев масла способствует активному выделению и воспламенению горючих газов, что позволяет прибору быстро перейти в рабочий режим. Таким образом происходит первичное сжигание отработанного горючего, которое при максимально открытой воздушной заслонке вызывает расход жидкости до 2 литров в час. Что же касается работы печи в экономичном режиме, то он потребует не более 0.5 литров отработки в час.

Благодаря дожиганию пиролизных газов конструкция отличается производительностью и экологичностью

Самодельная буржуйка оборудована вертикальной перфорированной трубой неспроста — в её отверстия активно засасывается вторичный воздух. Благодаря насыщению масляных паров кислородом, они сгорают с выделением большого количества тепла. Не менее важная роль отводится и верхнему баку. Его стенки раскаляются докрасна, поэтому теплопередача осуществляется не только конвекцией, но и излучением. Кроме того, высокая температура способствует дожиганию пиролизных газов. Кстати, для того чтобы предотвратить их преждевременный выброс в дымовую трубу, на пути потока и установлена та самая стальная перегородка. Ударяясь в неё, продукты сгорания снижают скорость и перемешиваются, а характер движения приобретает турбулентный характер. За счёт этого достигается полный распад устойчивых химических соединений на углекислый газ и воду.

Чтобы ещё больше повысить теплоотдачу агрегата, необходимо отобрать остаточное тепло уходящих газов. В этих целях вдоль всей стены помещения прокладывают дымоход, который имеет небольшой уклон в сторону выходного патрубка печи.

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как повысить КПД печи

В последствии того как дымо отходная труба вышла из верхней части камеры, ее пропускают через бак, она обязан быть непроницаемым, потому что в нем станет циркулировать вода. 1 штуцер располагают в верхней части бака, по нему случается поступление горячей воды. К нижнему штуцеру подключают обратку. Есть иной метод увеличить отдача таковой печи, чтобы достичь желаемого результата употребляют вентилятор, который усугубляет воздух к верхней камере, выходит система на отработке с наддувом.

Печь на отработке это не заменимая вещь для гаражных зданий, автомобильных боксов. Но если вы хотите чтобы отопления такой печи поступало в дом, то надобно поместить печь в подсобку и протянуть водяной контур. Она экономична, на поверхности крышки можно даже разогревать еду. Печь нужно делать с соблюдением рекомендованных объемов и соотношений, а впоследствии установки огородить от нечаянного прикосновения, и она станет неопасна в применении.

https://www.youtube.com/watch?v=o5woM3TASvA

Конструктивные особенности

Самодельные буржуйки могут существенно отличаться по размеру, форме и внешнему виду, но принцип их действия, а также конструкция всегда будут сходными.

Печка включает в себя две части. В нижнюю емкость загружается топливо. При использовании отработки для топки печи масло наливается через специальную горловину. Нагреваясь, масло испаряется и смешивается с воздухом, находящимся в центральной части корпуса. В верхней части начинается интенсивное горение с выделением большого количества тепла. Эта часть корпуса нагревается примерно до +600 градусов, обеспечивая КПД до 75%.

Несмотря на простоту конструкции печь можно регулировать в плане интенсивности ее работы. С этой целью горловина накрывается крышкой. Чтобы обеспечить быстрый нагрев помещения, крышка открывается на максимальную величину. Для равномерного горения топлива и такого же равномерного прогрева помещения, а также для поддержания температуры в течение максимально возможного времени нужно прикрыть крышку, оставив совсем небольшую щелочку.

Буржуйка, работающая на отработанном масле, не лишена недостатков, характерных для этого вида печей. Но ей присущ еще один минус — существенные требования к качеству дымохода. Для отведения продуктов сгорания потребуется труба длиной более 4 метров и диаметром более 100 мм. Желательно, чтобы труба не имела никаких изгибов и горизонтальных участков.
