Печь “Антошка”
Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.
Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.
Печь “Антошка”
Материалы
Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:
- Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
- Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
- Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
- Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
- Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.
Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см – таких прутов потребуется приобрести 4 шт.
Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук
Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки
Инструменты
Для проведения всех необходимых работ потребуются, как и в прошлом варианте:
- Болгарка.
- Сварка (для надежного крепления всех элементов).
- Маркер.
- Ножницы по металлу (для работы с мелкими элементами).
Также нужно иметь защитные очки и перчатки.
Этапы изготовления
Для изготовления печи «Антошка» потребуется сделать:
- Разметить имеющуюся в материалах трубу (поставить ее вертикально).
- Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
- В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.
Вторая часть работ:
В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.
После к нижнему отверстию вариации ракетной печь робинзон снаружи нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:
- Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
- На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).
Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.
Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:
Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба
Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.
Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

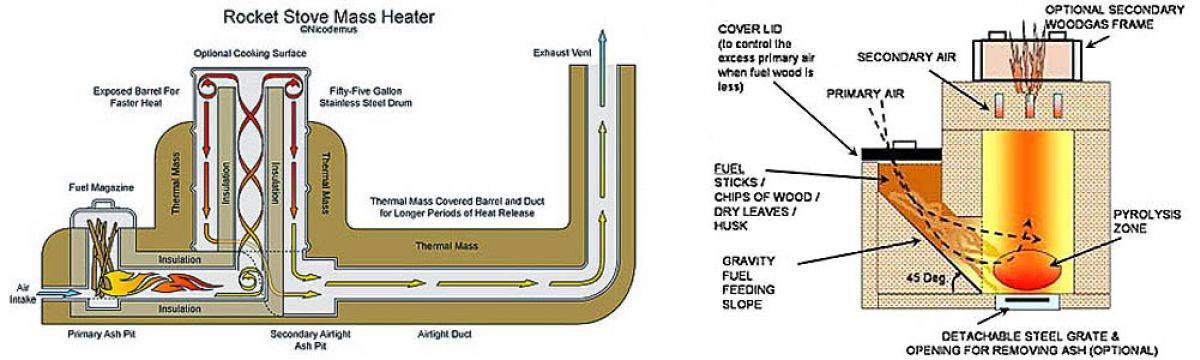

Основные сведения о печи-ракете
- Данная печь относится к варочно-отопительным
- Оборудованная лежанкой или несколькими лежанками ракетная печка превращается в эксклюзивный интерьерный декор при всей своей функциональности. Ракетные печи сравнивают с русскими печами по удобству и теплотехническим плюсам, но при этом габариты ракетной печки значительно скромнее
- Одна топливная закладка обеспечивает тепловой цикл до шести часов. Если правильно оштукатурить металл корпуса ракеты слоем особого раствора (древний способ штукатурки — саман, смесь особых глин с соломой), то ракета и ее лежанки будут теплым до половины суток
- Печь-ракета пришла к нам из Америки, и предварительно предназначали данную конструкцию для полевых условий. Печки были переносными, компактными и сравнительно легкими (для печи). Данные печки «для природы» очень популярны и в настоящее время, но конструкция и принцип работы настолько понравились, что появление стационарных комнатных и дворовых печей было предопределено. Домашние печки-ракеты используют тот же принцип, но сделаны из традиционного печного кирпича и/или глиняного саманного раствора.
Достоинства ракетных печей:
- Конструкция замечательно простая, а доступность и дешевизна материалов создают все условия для изготовления ракет своими руками
- Печка неприхотлива, в ней успешно сгорает любое топливо. Никаких капризов к влажности — будет гореть сырая древесина, влажные сучья, листва, любое низкокачественное топливо. Печь создавалась именно для работы на любом горючем, в условиях дождя, сырости и прочего природного экстрима. Единственное — чем больше влаги, тем больше сажи и тем менее возможен пиролизный процесс, но в походных условиях данный фактор неактуален
- Печка полностью энергонезависима
- Топливо расходуется экономично, а КПД очень высокий, если сравнивать со стационарными печами
О недостатках печей-ракет:
- Данная ракета работает только с ручным управлением, никакая автоматизация невозможна ввиду простоты конструкции. И регулировка процесса горения, и контроль, а также загрузка топлива и чистка производятся исключительно ручным методом
- Ракета-печь устроена так, что без жестких мер обеспечения безопасности пользоваться ей недопустимо. Дети не должны допускаться к «ракете», поскольку велики риски ожога. Для того, чтобы получить травму от раскаленного металлического корпуса ракеты, иногда достаточно даже не прикосновения, а просто находиться очень близко к ракете, находящейся в рабочем режиме
- Для бани печки-ракеты не пригодны, поскольку до прогреть банное помещение и воздух до нужных температур за короткое время ими невозможно
По простейшей схеме возможно изготовить реактивную печку в кратчайшие сроки — за несколько минут, имея два десятка кирпичей. Раствор при этом не нужен. Получится действующая походная печка, имеющая конструкцию: в первом ряду устраивают сплошное основание и горизонтальный выступ, во втором оставляют отверстие для топливной закладки, а еще из трех рядов кирпича формируют подобие дымоходной трубы, одновременно являющейся опорой для посудного инвентаря — казана, чугунка или толстостенной кастрюли.
Но эффективный «ракетный» вариант печи для дома намного сложнее и требует точной конструкции и выполнения согласно размерам и расчету. Дымовой газ в данном случае пойдет по специальным каналам, которые проходят под лежанками. Имеются варианты с водяными контурами, встроенными в простые конструкции ракетных печек.
Эксклюзивные глиняные печи известной немецкой фирмы, занимающейся биодизайном — отличный вариант для коттеджа: экологичный, функциональный и очень эстетичный — настоящий подарок поклонникам эко-стиля. Подобные печи имеют весьма непростую конструкцию, скрытую за обтекаемым дизайном.
Плюсы ракетных печей обусловили интерес к ним и популярность «ракет» для домашнего использования — на даче, во дворе частного дома и для поездок на природу. Возможность готовить еду на живом огне всегда привлекает, но перед тем, как приступить к эксплуатации реактивной печки, необходимо принять все меры по обеспечению пожарной безопасности.
Достоинства и недостатки
Печь-ракета длительного горения приобрела особую популярность и востребованность благодаря своим положительным характеристикам:
- Доступная конструкция и легкая сборка. Самый простой вариант печи можно изготовить в домашних условиях из доступных материалов за несколько часов.
- Эффективная теплопередача с использованием различного типа древесного топлива – дров, щепы, веток, коры и стружки.
- Широкий функционал. Возможность использования устройства для обогрева помещений, приготовления пищи и подогрева воды.
- Полное сгорание топлива с возможностью дожига пиролизных газов. Это позволяет повысить КПД и при этом избежать отравления угарным газом.
- Возможность повторной закладки топлива, не прерывая рабочий процесс.
- Отсутствие необходимости в создании принудительной тяги в дымоотводной системе. Высокий уровень саморегуляции рабочих режимов прибора.
Эргономичная печь может быть установлена в любом помещении, а облегченные конструкции не требуют дополнительного обустройства усиленного фундамента.
Несмотря на существенные плюсы, подобный агрегат не лишен некоторых недостатков:
- Отсутствие возможности автоматизации процесса топки. Самодельные печи требуют постоянного контроля над закладкой топливного материала со стороны человека.
- Высокая вероятность получения ожогов при существенном нагреве металлической конструкции.
- Устройство не предназначено для обогрева жилых домов большой площади и стационарных банных комплексов.
- Конструкция печи предусматривает использование хорошо просушенного топлива, поскольку излишек влаги может привести к обратной тяге в дымоходе.
- Неэстетичный внешний вид готового устройства.
Преимущества и недостатки
Ракетные печи длительного сгорания обладают следующими преимуществами:
- высоким коэффициентом полезного действия — не менее 85%;
- большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
- отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
- возможностью функционирования на твёрдом топливе любого вида;
- малым расходом — потребление топлива печью ракетой в 4 – 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
- возможностью устройства теплой лежанки;
- продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.
Достоинств у такой печи много, но есть и плохие стороны
К недостаткам относится:
- ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
- высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
- скорость нагрева не позволяет применять ракетную печь для бань;
- эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
- опасность проникновения угарного газа в жилые комнаты.
Делаем буржуйку
Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.
Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.
Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:
- Камера сгорания – в ней горят дрова с образованием пиролизного газа;
- Камера дожига – в ней происходит сгорание продуктов пиролиза;
- Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
- Дымоход – в большинстве случаев это труба диаметром 100-150 мм.
Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.
Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.
Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры
Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм
Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.
Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.
Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).
Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.
Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.
При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.
Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.
В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.
Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.
Особенности сооружения монолитных кессонных перекрытий
Конструкция состоит из монолитных каркасов, формируемых при помощи опалубки. Работа ведется строго по рабочим чертежам и согласно строительным правилам и нормам
Особое внимание уделяют установке опалубке и арматурной работе
- Система опалубков SKYDOME (полностью самонесущая). Предназначена для многократного использования. Для нее характерен простой демонтаж, минимальное количество пиломатериалов, а также объемных инвентарных элементов. Единственный минус — высокая стоимость.
- Опалубки комбинированного типа. Инвентарные элементы размещаются на фанеру или сплошной дощатый настил. По сравнению с первым вариантом разборка занимает больше времени.
- Фанерная опалубка. Процесс изготовления вкладышей и настила происходит непосредственно на строительной площадке. Такой тип больше подходит для дома с небольшой площадью.
Особенности использования
Для эффективного и безопасного использования ракетной печки следует придерживаться следующих принципов:
Перед закладкой топлива устройство необходимо прогреть
Это особенно важно для крупных печей. В холодном состоянии они будут тратить накапливаемую тепловую энергию на обогрев корпуса.
Для разогрева в поддувало укладывают стружку, высушенную бумагу или солому
Оптимальную температуру определяют по появляющемуся гулу. В подготовленную печку заправляют топливо, розжиг которого происходит от разгонного материала.
До появления повторного гула после закладки основного топливного состава поддувал оставляют полностью открытым. В дальнейшем горение регулируется закрытием и открытием дверцы с ориентиром на шум от печи. Звук должен быть слабым, но не затихать полностью.
- Для крупных печек требуется меньшее приточное отверстие. Лучше использовать в таких агрегатах автономный поддув.
- Мощность действия прибора настраивается путём изменения объёма топлива, а не количеством поступающего воздуха.
- В самодельных устройствах нужно предусмотреть бункер с уплотнённой крышкой, иначе часть энергии будет расходоваться впустую.
- Ракетная печь не применима для отопления бани. Она не генерирует достаточные объёмы ИК-излучения, чтобы согреть помещение.
Ракетная печь обладает простым строением и повышенной производительностью, благодаря чему может стать отличным дополнением для отдыха на природе, работ в гараже, на даче. Агрегат расходует мало ресурсов, хорошо и быстро прогревается. Разнообразие моделей позволяет выбрать оптимальный вариант для определённых целей использования.
Основные размеры
Прежде, чем приступать к строительным работам, нужно точно знать, какие размеры у каких частей сделать.
Высота канального барабана представляет собой его удвоенный диаметр, который зависит от того, сколько планируется выложить каналов. От 4% до 6% данной вышины – величина зольника.
Если планируется обмазка глиной, то высота слоя не должна быть более 2/3 высоты обрабатываемой части, а толщина всего треть. Лежанку покрывают глиной на ¼ барабанного диаметра.
Пример расчетов
Площадь трубного сечения составляет 7% от аналогичного поперечного параметра, а половина используемого размера будет габаритами поддувала.
Жаровая полость является равнозначной, а внешний дымоход по сечению соотносится с двойным поперечным числом трубы.
Изоляция вокруг дымоходной части, выступающей наружу, укладывается до 6 см. Максимальная высота внешнего трубопровода не превышает 4 м.
Продолжительность газоотводного канала напрямую зависит от диаметрального размера барабана. Например, если используется установка 60 см, объем которой 200 л, то искомое значение равно 6 м, не меньше. Когда сборка каналов вдвое меньше, длина газоотвода не превышает 4 м.
Преимущества и недостатки
Ракетная печь обладает явными преимуществами:
Простота конструкции
При наличии материала и инструментов устройство легко и быстро можно соорудить своими руками.
Применение всех видов дров, включая низкокачественное (тонкие ветки, щепки) и сырое.
Не зависимость от электричества, что очень важно и в целях экономии, и когда электричество еще не проведено к участку или вообще не имеется в зоне использования устройства.
Небольшой расход топлива в сочетании с высоким КПД.
Расширенная функциональность.
Полное сгорание топливных продуктов, что исключит вероятность отравления угарным газом при использовании подобных в помещениях.. К недостаткам конструкции относят:
К недостаткам конструкции относят:
- Необходимость постоянного контроля горения и ручной закладки дров.
- Высокий риск получения ожогов от раскаленного металла и проникновения в помещение угарного газа.
- Эстетическую непривлекательность отдельных моделей.
Мнение эксперта
Левин Дмитрий Константинович
Некоторые переносные модели при большой высоте и малой площади опоры не устойчивы, поэтому часто опрокидываются, например, под воздействием порывов ветра.
Преимущества и недостатки
Самодельные ракетные печи длительного горения имеют множество почитателей, и вот по каким причинам:
- простота и низкая стоимость монтажа: чтобы построить подобный тепловой прибор, не нужно нести больших затрат на покупку дорогостоящих материалов, приспособлений и фурнитуры. Опыт в печном деле тоже требуется минимальный;
- саморегуляция и нетребовательность к естественной тяге дымохода;
- КПД печи – ракеты является величиной переменной и во многом зависит от конструкции, главное — максимально отобрать тепловую энергию у дымовых газов;
- топливо можно добавлять «на ходу».
Невзирая на привлекательность и простоту агрегата, отопление ракетной печью имеет свои отрицательные моменты. Ошибочно считать, что можно пихать в топку дрова любого качества. Влажная древесина не даст необходимой температуры в камере, процесс пиролиза протекать не будет. В худшем случае дым из печи может хлынуть в помещение. Также за «ракетой» необходим постоянный присмотр, особенно в плане пожарной безопасности.
Изготовленные своими руками ракетные печи малопригодны для бани, поскольку отдают относительно немного тепла в инфракрасном диапазоне, что очень важно для парной. Поверхности печи, излучающие тепло, имеют слишком малую площадь и протопить баню как следует не удастся
«Бубафоня» или поршневая ПДГ
Своё оригинальное название эта печь получила от ника автора, который впервые выложил схему в общий доступ.
Особенность этого варианта ПДГ — постоянное давление поршня, пятка которого балансирует и удерживает постоянную равномерную температуру, не позволяя остывать или перегреваться отдельным участкам.
Конструкция
«Бубафоня» представляет собой нечто вроде цилиндра поршневого ДВС в крайне примитивном виде:
- Элемент 1. Камера сгорания (КС). Открытая цилиндрическая ёмкость (бочка, баллон, труба) без люков и с дымоотводом у верхней границы. Размер КС может колебаться от 20 до 240 л.
- Элемент 2. Поршень. Стальная труба сечением 75 мм с круглой пяткой на одном конце. Пятка имеет диаметр на 40–50 мм меньше, чем КС, и отверстие под диаметр трубы. В наружной части пятка имеет рёбра для допуска воздуха к участку горения. Функционально эта деталь исполняет роль воздуховода и пресса.
- Элемент 3. Крышка. Простая стальная крышка с отверстием для трубы воздуховода.
Простота и надёжность конструкции, а также доступность материала сделали эту печь самой популярной у селян и владельцев гаражей. «Бубафоня» является рекордсменом по длительности горения — КС из бочки 200 л при полной плотной вертикальной загрузке работает 20–24 часа.
Как собрать
1. Отрезаем верхнюю крышку бочки (должна быть не гнилая). Её можно использовать потом под крышку печи. Если это газовый баллон, отрезаем по границе спайки оголовка и стенки. В 20–30 мм от верхнего края вырезаем отверстие дымохода и привариваем канал из трубы 100–120 мм.
2. Воздуховод (ВВ). Для КС любого размера достаточный внутренний диаметр трубы ВВ — 75 мм. Длина ВВ равна высоте КС плюс 200–300 мм.
3. Пятка. Лист 4–6 мм вырезаем в виде круга диаметром меньше камеры сгорания на 30–40 мм.
4. Вырезаем по центру пятки отверстие, равное внутреннему диаметру ВВ плюс 2–3 мм. По краю можно наварить бортик из полосы для устойчивости поршня при загруженной топке.
5. Привариваем на рабочую поверхность пятки уголки 30х30 или 40х40 в виде лучей от центра.
6. Привариваем ВВ к пятке под углом строго 90º с обратной стороны от рёбер.
7. На свободном конце ВВ изнутри навариваем гайку М6. Вырезаем заслонку по сечению ВВ и устанавливаем на винт. Можно использовать магнит подходящего диаметра. Этой заслонкой регулируется подача воздуха в очаг горения.
8. На крышку навариваем полосу 20–30 мм по окружности наподобие бортика.
Топливом для поршневой печи длительного горения типа «Бубафоня» может служить любой твёрдый горючий материал, но, как правило, это дрова. Небольшое количество резины или пластика не даст «чёрного выхлопа», т. к. полностью прогорит в КС. Топливо загружается при снятом поршне, но по ходу работы можно догружать печь маленькими дровами через трубу ВВ. Безопасный поджиг также можно производить через ВВ.
Извлекаем максимальную пользу
Конвектор. Для отвода тепла от КС (топки) есть простое и эффективное решение, основанное на конвекции воздуха.
Конвекция — вид теплопередачи, в котором тепловая энергия передаётся потоками или струями.
Для устройства примитивного конвектора нам понадобится профилированный лист оцинковки со средней волной, который нужно просто обернуть вокруг камеры сгорания. Волны профиля будут служить каналами, по которым будет проходить воздух. Нагретый от печи, он будет устремляться вверх, а его место займёт холодный воздух, поступающий снизу канала. Если профлиста нет, можно закрепить вокруг топки и дымохода обрезки профиля CD или UD.
Кожух. Ещё одной разновидностью конвектора может быть примитивная коаксиальная система.
Коаксиальный — от латинского со — совместный и axis — ось, т. е. имеющий совместную ось.
Для этого на камеру сгорания навариваем кронштейны длиной 40–50 мм, отступив 50 мм от верха и низа. На них фиксируем лист металла. Толщина здесь не имеет решающего значения, т. к. теплоносителем выступает воздух, а сам кожух нагреваться не будет. Подойдёт тонкая оцинковка, которую можно сделать съёмной.
Длинный ровный дымоход. Если есть возможность без затруднений увеличить длину дымохода внутри помещения, это позволит снимать остатки температуры отработанных газов.
Вентилятор, направленный на ПДГ, эффективно перемешивает воздух, что даст быстрый и равномерный прогрев помещения.
Совет. Рекомендуем постоянно держать на дне 80–100 мм золы — это не даст дну преждевременно прогореть.
Ещё один нюанс можно назвать разве что «издержкой производства». При использовании бочки стенки топки прогорают относительно быстро. При интенсивной эксплуатации (на высокой температуре) камеру сгорания придётся заменить через 3–4 сезона. Но и здесь простота обеспечивает успех — достаточно подыскать такую же бочку. Газовый баллон в этом случае будет служить десятки лет.
Эксплуатация
Растопка производится подсушенными дровами. Для этого лучше использовать лиственные породы деревьев. Нежелательно применять хвойное сырье, так как смоляные испарения хвойной древесины будут быстро забивать дымоход.
Золу при выгребании необходимо оставлять не менее нескольких миллиметров – это будет служить термопрослойкой между бетонным основанием и горящими дровами.
Диаметр дымохода достаточно объемен, поэтому при правильной эксплуатации чистка потребуется не чаще, чем один раз в три года.
Очистной люк располагается в задней части печи. Если планируется полностью обложить печь кирпичом, необходимо заранее запланировать доступ к очистному люку.
Нюансы эксплуатации
После первого прогрева можно увеличивать температуру, но перед этим проведите осмотр всей конструкции: дымохода, самой печи и всего, что к ней прилегает. Оцените, не повреждаются ли деревянные элементы. Если после первого прогрева нет замечаний, монтирование осуществлено правильно. В последующем эксплуатация проводится с соблюдением некоторых нюансов.
- Выбирайте только сухие дрова, в идеале лиственных пород. Хвойные дрова выделяют испарения смол, а значит, дымоход за гораздо более короткий срок забьется сажей. Быстрее всего забивают дымоход кленовые, еловые и сосновые дрова.
- Выгребая золу, не счищайте ее полностью, оставляйте тонкий слой, чтобы формировался термослой между горящим топливом и бетоном. А также на стенах должно оставаться немного сажи для улучшения процесса горения.
- Так как диаметр дымохода моделей «Горыныч» довольно широкий, при соблюдении правил эксплуатации частая чистка не потребуется. Минимальная регулярность очищения дымохода – раз в 3 года.
- Не закрывайте доступ к очистному люку.
- Печь работает по стандарту, но необходимо 2 первых топки проводить с открытыми окнами и дверью.
- Если решите пустить на растопку старую древесину, следите, чтобы на ней не было красящих и клеящих веществ.
- Бак наполняется водой после начала топки.
- Если баня не прогревается в морозы и остывает до минусовых температур, выливайте воду из бака, иначе швы могут лопнуть.
