Вихревые индукционные нагреватели ВИН: устройство, плюсы и минусы использования в отопительных системах

Как ухаживать за поверхностью?

Ухаживать за такой плитой проще, чем за другими поверхностями, ведь как мы уже говорили, конфорки остаются холодными, а значит, к ним не прилипает жир. Поэтому загрязнения убирают салфеткой и водой без применения агрессивной щелочи.

Поверхностный слой плиты изготовлен из такого же материала, как и в случае с электроплитой, поэтому принципы ухода за приборами не сильно отличаются:

  1. Не протирайте поверхность жесткими металлическими губками и моющими средствами с абразивными частицами, иначе она быстро исцарапается.
  2. Рекомендуется приобрести специальную бытовую химию для стеклокерамики. Если средство не удалось найти, то разрешается пользоваться жидкими мылом.
  3. После каждого мытья необходимо удалять капли воды с поверхности.

Для чистки плиты применяют специальные средства

Компоненты индукционного водонагревателя

Самое простое устройство генерации тепла на основе вихревых потоков представляет собой электрический индуктор, который состоит из нескольких обмоток:

  • первичной;
  • вторичной.

В первичной обмотке электроэнергия преобразуется в вихревые токи, а затем направляет магнитное поле на вторичную. Далее созданная электромагнитная энергия передается теплоносителю, нагревая его. Вторичная обмотка представляет собой одновременно нагревательный элемент и корпус индукционного котла. Он состоит из:

  • внешней обмотки;
  • сердечника;
  • электроизоляции;
  • тепловой изоляции.

Работа индукционного нагревателя

Для поступления холодной воды в агрегат и выхода горячей в систему отопления монтируются два патрубка. Для циркуляции жидкости встраивается насос. Перегрев воды при работе отопительной системы не происходит, так как жидкость постоянно циркулирует – подается остывшая, а выводится горячая. Устанавливать такие водонагреватели для обогрева можно практически в любых помещениях. За счет конструкционных особенностей системы снижается вес и размеры нагревательного элемента, а теплоотдача – существенно увеличивается. Теплоноситель в итоге получает около 97-98%% энергии без существенных потерь.

Как сделать индукционный нагреватель своими руками по схеме: цена материалов не велика

Для того чтобы изготовить индукционный обогреватель понадобится трансформатор переменного тока (желательно с регулировкой напряжения). Индукционный нагреватель из сварочного инвертора является отличным решением вопроса. Изготовление устройства потребует использования подручных средств, таких как:

  • Отрезок толстостенной (45-50 мм) пластиковой трубы
  • Проволока из стали, диаметром 6-8 мм
  • Металлическая сетка
  • Медная проволока (1,5 – 2 мм)
  • Соединители нагревателя с магистралью

Один край пластиковой заготовки плотно закупоривается металлической сеткой. Цилиндр наполняют частицами стальной проволоки, которую нарезают заранее отрезками длиной в 4-5 см. Пластиковая труба заполняется проволокой полностью, после чего верх закрывается сеткой. Для заполнения цилиндра подойдет любой металл. Изготовленный элемент будет корпусом индуктора.

Следующий этап – изготовление катушки. На подготовленное (пластиковое) основание наматывается 85-95 витков медной проволоки. На точное количество витков влияет ампераж используемого сварочного инвертора. Обмотку располагают по центру корпуса.

Изготовленный прибор с помощью переходников монтируется в отопление таким образом, чтобы теплоноситель проходил внутри катушки. К индуктору подключается сварочное оборудование. С целью экономии средств можно создать инвертор своими руками

Важно обеспечить надежную герметизацию соединений с трубопроводом и изоляцию клемм прибора. Снаружи индуктор покрывается теплоизоляционным экраном

Отопление готово к эксплуатации.

Для того чтобы создать теплогенератор своими руками помимо трансформатора понадобится электродвигатель.

ПОСМОТРЕТЬ ВИДЕО

Что же такое индукционный котел?

Индукционные системы отопления начали использовать в 80-х годах прошлого столетия на промышленных предприятиях. Бытовые же приборы появились только в середине девяностых годов. За последние десятилетия они были доработаны, и в их конструкцию были внесены некоторые обновления, однако, принцип их работы остается неизменным.

Название данных отопительных систем и приборов уже само по себе говорит о том, что в основе их функционирования лежит электромагнитная индукция. Суть принципа работы состоит в том, что если через проволоку достаточно большого диаметра в сечении, накрученную в виде катушки, пропустить переменный ток, то вокруг этой первичной обмотки создается мощное электромагнитное поле. Если в этом поле окажется проводник, то в нем будет наводиться (индуцироваться) напряжение. Ну а если силовые линии поля пересекают расположенный в нем сердечник из сплава, обладающего магнитными свойствами, то получается своеобразный короткозамкнутый контур. И за счёт появления на нем блуждающих токов Фуко, происходит очень быстрый и сильный нагрев этого материала.

Простейшая схема принципа работы индукционного нагревателя

Такой принцип широко используется, например, в сталелитейной промышленности. Нашли ему применение и для быстрого и высокотемпературного нагрева воды. Понятно, что в качестве сердечника в этом случае будет выступать труба или иной канал, по которому циркулирует теплоноситель.

А самый доступный для понятия пример индукционного нагревателя представляет собой проволоку, намотанную на трубу, изготовленную из диэлектрика, которая будет изолировать магнитный сердечник, помещаемый в ее внутреннее пространство.

Проволочная катушка подключается к электропитанию и создает электромагнитное поле. В результате воздействия переменного электромагнитного поля металлический стержень-сердечник будет нагреваться, передавая тепло теплоносителю, который затем поступает в трубы и радиаторы отопительного контура. В качестве теплоносителя в автономных системах отопления может быть использовано масло, вода или этиленгликоль.

Вместо сердечника, в современных котлах для теплообмена задействован целый лабиринт каналов и труб. Их стенки, выполненные из ферримагнитного сплава, обеспечивают большую площадь контакта с водой и оттого — очень интенсивный нагрев циркулирующего по ним теплоносителя

Это, конечно, очень упрощенное объяснение. В индукционных котлах промышленного производства в теплообменный ферромагнитным сердечником может являться целый лабиринт труб или каналов, а нередко, например, в вихревых нагревателях, в этом процессе задействован и корпус прибора.

Один индукционный котел правильно выбранной мощности способен обеспечить нагретым теплоносителем несколько контуров разветвленной системы отопления. Естественно, при грамотной расстановке коллекторов и циркуляционных насосов.

В системах отопления небольшой протяженности теплоноситель, нагреваясь, будет подниматься вверх, и создавшегося естественного давления обычно бывает достаточно для его естественной циркуляции. Если же отопительная магистраль довольно длинная и разветвлённая, завязана на коллекторы с дальнейшим распределением потоков теплоносителя по отдельным контурам, то в систему устанавливают один или несколько циркуляционных насосов, так как без них требуемого перемещения теплоносителя будет добиться невозможно.

Технические характеристики

Индукционный котел универсален и подключается к обычной электросети 220 В, подающей переменный ток (частотой 50 Гц). Существуют модели, работающие от сети 380 В.

Тепловая производительность зависит от мощности нагревателя и варьируется от 2500 до 67400 Ккал/час для различных комплектаций. Увеличение мощности, а, следовательно, и потенциальных размеров отапливаемого помещения, сказывается на цене ВИН. Котлы мощностью свыше 7 кВт представляют собой систему уже из трёх последовательно расположенных нагревателей.

Размеры для одиночных нагревателей (ВИН-3, -5, -7/220 В) чаще всего указываются как высота конструкции х диаметр. Типовой котел диаметром 13,3 см имеет высоту около 62 см. Масса устройства составляет 25-30 кг. Более мощные котлы могут весить до 185 кг, что накладывает определённые ограничения на их настенное размещение.

Диаметр входной и выходной труб одинаков и в зависимости от характеристик ВИН и производителя равен 23-32 мм.

Индукционный обогреватель – котёл отопления

С тех пор, как владельцы жилья стали устанавливать в своих домах автономные системы отопления, вопрос экономичности нагревательных котлов для них остаётся одним из самых важных. По этому показателю, по крайней мере, среди устройств, вырабатывающих тепло из электричества, лидируют. При этом мощность их, не сравнимая с идентичным параметром такого прибора, как плинтусный обогреватель, позволяет применять агрегаты в качестве основного способа отопления в помещениях большой площади.

Индукционные котлы отопления состоят из двух контуров – первичного (электромагнитного) и вторичного (теплообменная обвязка). Первый контур, состоящий из преобразователя напряжения и теплогенератора с нагревателем индукционного типа, создаёт электромагнитное поле, вихревые токи и вырабатывает тепло. Второй контур, включающий в себя теплообменник с системой обвязки, передаёт это тепло посредством циркуляции теплоносителя на радиаторы системы отопления. В качестве теплоносителя используется вода в чистом виде или с присадками.

Кроме указанных двух контуров, система отопления включает автоматику, отвечающую за работу отдельных узлов агрегата.

Современные индукционные котлы отопления устанавливаются только в теплообменный контур закрытого типа, имеющий в конструкции расширительный бачок мембранного типа и насос принудительной циркуляции. Использование циркуляционного насоса является вынужденной мерой и обусловлено малым объёмом теплоносителя при высокой интенсивности нагрева теплообменника. Возможность естественной циркуляции в такой системе исключена – без насоса закипание воды произойдёт раньше начала её движения по трубам.

Классифицируются индукционные котлы отопления идентично другим отопительным электрическим агрегатам – по мощности, исполнению, параметрам потребляемого электричества. Но у этих устройств имеется ещё классификация по конструктивному решению электрической части.

Советы по безопасности

Установки этого типа широко применяются не только для отопления помещений, но и для проведения плавильных работ. Основная проблема, связанная с индукционными устройствами домашнего изготовления, связана с отсутствием узлов, обеспечивающих контроль показателей температуры и давления и предохранение от взрыва

Поэтому при эксплуатации таких агрегатов нужно проявлять внимательность и осторожность


Перед запуском индукционного котла необходимо заполнить систему теплоносителем

Перед запуском котла надлежит проверить наполнение полости теплоносителем. Корпус, выполненный из полимеров, без регулярного охлаждения жидкостью начнет плавиться. Это влечет за собой деформационные изменения и полный выход установки из строя. Также опасность может представлять выпадение накаленного металла из плавящегося корпуса. При таком инциденте потребуется провести замену ряда узлов установки.

Водонагреватели типа «ВИН»

Сердце агрегата – это катушка, состоящая из большого количества витков изолированного провода, и помещенная вертикально в цилиндрический корпус в виде сосуда. Внутрь катушки введен стержень из металла. Корпус сверху и снизу герметично закрыт приваренными крышками, наружу выведены клеммы для присоединения к электрической сети. Внутрь сосуда через нижний патрубок поступает холодный теплоноситель, которым заполняется все пространство внутри корпуса. Нагретая до необходимой температуры вода уходит в систему отопления через верхний патрубок.

Схема нагрева теплоносителя

В силу своей конструкции при подключении к сети теплогенератор постоянно работает на полную мощность, так как снабжать отопительную установку дополнительными устройствами регулировки напряжения нерационально. Гораздо проще использовать циклический подогрев и задействовать автоматику отключения / включения с датчиком температуры воды. Нужно только выставить необходимую температуру на дисплее выносного электронного блока и он будет производить нагрев теплоносителя до этой температуры, отключая водогрейный индукционный элемент при ее достижении. По истечении времени и остывании воды на несколько градусов автоматика снова включит нагрев, этот цикл будет повторяться постоянно.

Поскольку обмотка теплогенератора предусматривает однофазное подключение с напряжением питания 220 В, отопительные агрегаты индукционного типа не производятся с большой мощностью. Причина – слишком большая сила тока в цепи (свыше 50 ампер), под нее потребуется прокладка кабелей большого сечения, что само по себе очень дорого. Чтобы нарастить мощность, достаточно заключить три водогрейных установки в каскад и применить трехфазное присоединение с напряжением питания 380 В. К каждому аппарату каскада подключить отдельную фазу, на фото показан подобный пример работы индукционного отопления.

Отопление индукционными котлами

Конструктивные особенности нагревателей типа «Сибтехномаш» Используя тот же эффект электромагнитной индукции, другое предприятие разрабатывает и производит водогрейные аппараты несколько иной конструкции, заслуживающей внимания. Дело в том, что электрическое поле, создаваемое многовитковой катушкой, имеет пространственную форму и распространяется от нее во все стороны. Если в агрегатах «ВИН» теплоноситель проходит внутри катушки, то устройство индукционного котла «Сибтехномаш» предусматривает спиралевидный теплообменник, находящийся снаружи обмотки, как показано на рисунке.

Обмотка создает вокруг себя переменное электрическое поле, вихревые токи нагревают витки трубы теплообменника, в которых движется вода. Катушки со змеевиками собраны в каскад по 3 штуки и прикреплены к общей раме. Подключение каждой из них осуществляется к отдельной фазе, напряжение питания — 380 В. Конструкция «Сибтехномаш» имеет несколько преимуществ:

  • индукционные нагреватели имеют раздельную разборную конструкцию;
  • в зоне действия электрического поля находится увеличенная площадь греющей поверхности и большее количество воды за счет спиральной схемы, что повышает скорость нагрева;
  • трубопроводы теплообменника доступны для промывки и обслуживания.

Пример подключения индукционного котла

Невзирая на отличия в конструкции теплогенератора, эффективность его работы составляет 98%, как и в нагревателях типа «ВИН», это значение КПД декларирует сам производитель. Долговечность агрегатов в том и другом случае определяется работоспособностью катушек, а точнее, сроком службы обмотки и электроизоляции, этот показатель заводы – изготовители устанавливают в пределах 30 лет.

Индукционные нагреватели воды для отопления

Схема отопления, где в роли нагревателя теплоносителя служит индукционный котел.

Подобное устройство хорошо зарекомендовало себя не только в качестве проточного водонагревателя, но и котла для отопления. Правда, в таком случае сварочный аппарат в роли генератора уже не подойдет, придется использовать трансформатор, имеющий две обмотки. Последний трансформирует вихревые токи, возникающие на первичной обмотке в электромагнитное поле, которое создается на вторичном контуре.

В системе отопления теплоносителем может быть не только вода, но и масло или антифриз. То есть любая жидкость, способная проводить электрический ток.

Котел из индукционного водонагревателя нужно оснастить двумя патрубками для горячей и холодной воды. С нижнего будет поступать холодная вода, его нужно монтировать на вводном участке линии, а сверху необходимо расположить патрубок, который будет подавать горячую воду в систему отопления. В итоге циркуляция воды осуществляется естественным путем под действием конвекции без насоса.

Разновидности индукционных котлов

Все модели индукционных котлов работают по одному принципу, но имеются отличия в их конструктивном исполнении. По этому критерию они условно подразделяются на несколько видов, которые будут рассмотрены далее.

Кожуховые котлы. Кожух котла имеет цилиндрическую форму. В кожухе находится катушка индуктивности. Как внутри, так и снаружи катушки проходит теплообменник.

Поступающая во входящий патрубок рабочая жидкость проходит по теплообменнику, нагревается и через верхний патрубок поступает в отопительный контур. Котлы кожухового типа в России производит НПК «ИНЭРА». На рынке они известны под брендом SAV.

Котлы с объемными теплообменниками. Такой тип котлов еще называют индуктивно-кондуктивным. Агрегат имеет металлический корпус в виде цилиндра.

В корпусе размещена индукционная катушка с ферромагнитным стержнем, который выполняет функции теплообменника. Индуктивно-кондуктивные котлы на рынке представлены серией ВИН. Производитель – завод теплового оборудования «Альтернативная энергия».

Котлы с трубчатым теплообменником. Классические индукционные котлы имеют теплообменник в виде набора труб, огибающих катушку индуктивности. Первым на рынке был именно такой агрегат.

Индукционные котлы с инверторами. Индукционный котел может быть дополнен инвертором, в котором постоянный электрический ток аккумуляторов преобразуется в переменный высокочастотный и только потом поступает к катушке индуктивности.

Такое решение помогает получать необходимые вихревые токи для генерации тепла при отсутствии основного сетевого питания.

Использование инвертора в схеме с индукционными котлами позволяет стабилизировать поставку питания электрооборудованию и защитить его от перепадов напряжения в сети

Что говорят производители индукционного отопления?

Чаще всего производители индукционные котлы отопления сравнивают с традиционными, а традиционные – это 99% всех электрических котлов на рынке.

Сравнивают котлы всегда по такой схеме: выделяются мнимые недоработки котлов тэновых и положительные качества индукционного отопления дома.

Например, такие показатели:

Весьма много элементов нагрева; Что якобы может один или даже несколько тэнов выти из строя; Утверждают, что котёл может потерять свою рабочую способность; Особое внимание они уделяют накипи, которая может появится в виде отложения прямо на самой поверхности элементов нагрева; Сложность и громоздкость конструкции обусловлена достаточно большим количеством электрических контактов; Создатели индукционных котлов утверждают, что их котлы служат больший срок за счёт того, что могут умягчать воду; Абсолютно необоснованное и голословное утверждение, что требуется периодическая замена прокладок, тэнов и ристеров

Характеристики индукционного отопительного оборудования

Индукционные технологии позволяют получить следующие технические характеристики, многие из которых являются уникальными:

  • образование накипи практически сведено к нулю;
  • котлы являются одними из наиболее экономичных;
  • в процессе эксплуатации стабильно сохраняется КПД (на уровне 99%);
  • частота тока, используемая в работе котлов данного типа, имеет высокий коэффициент мощности, что является одним из основных преимуществ (это позволяет снизить эксплуатационные затраты примерно на 30%);
  • такие электрические нагреватели имеют высокую степень пожарной и электрической безопасности;
  • полностью отсутствуют высоконагруженные детали, устройства, движущиеся элементы;
  • используемые для обогрева зданий котлы данного типа имеют продолжительный срок службы (более 30 лет);
  • они могут быть беспрепятственно соединены с другими системами отопления;
  • работают индукционные нагреватели практически бесшумно;
  • для установки котла данного типа не требуется специальное помещение;
  • не имеют деталей и устройств, подверженных технологическому износу;
  • индукционный нагрев допускает использование в качестве теплоносителей самых разных жидкостей — антифриз, масло, вода, причем эти жидкости перед применением не требуют предварительной подготовки;
  • в периоды межсезонья и в течение отопительного сезона индукционные котлы не требуют проведения специальных профилактических работ;
  • являются полностью автономными;
  • для установки и обслуживания котлов такого типа не требуются специалисты высокой квалификации;
  • котлы, в которых применяется индукционный нагрев, могут быть с высокой эффективностью использованы в различных отраслях производства.

Для отопления каких объектов используются индукционные котлы?

Индукционные котлы с успехом применяются в следующих сферах:

  • для отопления объектов, на которых предъявляются повышенные требования к условиям экологической безопасности;
  • для отопления жилых помещений и зданий;
  • для отопления промышленных сооружений и административных зданий;
  • в системах технологического нагрева, в которых используется промежуточный жидкий теплоноситель.

Наиболее часто они используются для отопления промышленных помещений, но и в бытовом сегменте они стремительно набирают популярность.

Востребованные модели

Если вы хотите выбрать хороший индукционный электрический котел отопления, ознакомьтесь с дальнейшей информацией – мы расскажем вам про самые удачные и популярные модели. Что касается выбора по мощности, ориентируйтесь на площадь помещений. Помните, что на каждые 10 кв. м. площади требуется 1 кВт тепла.

Котлы ВИН-3

Перед нами самый простой вихревой индукционный котел, предназначенный для обогрева зданий небольшой площади. Его мощность составляет 3 кВт, отапливаемая площадь – до 30 кв. м (или от 90 до 140 кубометров обогреваемого объема). Он выполнен в виде трубы небольшого диаметра с боковыми патрубками для подключения системы отопления. В нижней части располагается контакт для подключения заземления. Блок управления подключается через контактную группу в верхней части корпуса.

Индукционный электрокотел предназначен для эксплуатации в закрытых системах отопления с принудительной циркуляцией теплоносителя. Он настолько мал, что не займет много места в помещении. Но настенное крепление должно быть надежным – вес агрегата составляет 30 кг. Для его питания используется однофазная сеть с напряжение 220 Вольт. Управляющий блок включает в себя защитные автоматы и отличается предельной компактностью.

Котел поставляется на рынок в нескольких комплектациях. Они включают в себя дополнительные узлы – управляющие блоки, регулирующую арматуру, датчики потока и многое другое, что может понадобиться для монтажа системы отопления.

Котлы Миратрон

Индукционные котлы Миратрон созданы для работы в системах отопления в зданиях площадью до 360 кв. м – на рынок поставляются модели мощностью от 6 до 36 кВт. Они выполнены в виде прямоугольных вертикальных шкафов со встроенными системами управления. Оборудование отличается своей информативностью – оно показывает количество работающих в данных момент секций, замеряет напряжение питания, отображает текущую мощность и температуру теплоносителя в подающей и обратной трубах.

Благодаря наличию продвинутой автоматики, котлы позволяют немного сэкономить за счет точного температурного контроля. А многосекционное исполнение снижает нагрузку на электросеть. Требуемый температурный режим работы отопления устанавливается с помощью кнопок, располагающихся на панели управления индукционных котлов. Здесь же мы увидим кнопку «Турбо», запускающую режим быстрого прогрева.

Котлы Sav PROF

Если у вас созрела необходимость купить малогабаритный индукционный котел для организации отопления в здании небольшого размера, обязательно обратите свое внимание на котлы Sav серии PROF. Они выполнены в аккуратных металлических корпусах, включающих в себя все необходимое для систем отопления – это пусковая автоматика, термоманометры, ручные спускники воздуха, датчики протока, модули управления и циркуляционные насосы. Из обвязки необходимо приобрести только расширительный бачок и предохранительный клапан

Из обвязки необходимо приобрести только расширительный бачок и предохранительный клапан.

Мощность индукционных котлов Sav PROF составляет 2.5, 3.5, 5 или 7 кВт – на выбор потребителя. Соответственно, обогреваемая площадь достигает 70 кв. м. при использовании самого мощного образца. Все модели питаются от однофазной сети с напряжением 220 Вольт. Благодаря компактному исполнению и наличию некоторых элементов обвязки, оборудование отличается предельной легкостью в монтаже – сборка отопления не отнимет у вас много сил и времени.

Представленные индукционные котлы обладают важным преимуществом – в них имеются контактные группы для подключения внешних элементов управления отоплением. К ним подключаются внешние температурные датчики, дополнительные пульты (в том числе с управлением по телефону и через интернет), а также программаторы.

Индукционный обогреватель своими руками

Из-за дороговизны прибора многие решают изготовить подобный нагреватель самостоятельно. В интернете можно встретить много статей, в которых описывается, как сделать индукционный котел – обогреватель своими руками. Мы опишем принцип изготовления простейшего типа устройства, чтобы с подобной задачей мог справиться любой хозяин.

Перед тем как приступить к работе, подготовьте следующие инструменты: кусачки, паяльник (если вы планируете делать сердечник из металлической трубы), отвертки.

  1. Нарежьте проволоку из нержавеющей стали диаметром 7 мм на кусочки приблизительно в 5 мм.
  2. Подготовьте пластиковую или металлическую трубу (сердечник), стенки которой должны быть толщиной не менее 3-5 мм, чтобы она смогла выдерживать высокие температуры.
  3. Заполните трубу доверху обрезками из проволоки.
  4. Концы трубы закройте сеткой, чтобы исключить вероятность выпадения из неё обрезков во время работы прибора.
  5. Далее по всей длине трубы спиралью намотайте медную проволоку, сделав порядка 90 витков.
  6. Изготовьте котёл, вырезав прямоугольный участок трубы.
  7. В отверстие котла вставьте изготовленное устройство.
  8. Концы медной проволоки подключите к инвертору с высокой частотой действия. Купить его можно практически во всех магазинах, имеющих строительное направление.

Разновидности индукционных котлов

Существуют следующие разновидности нагревательных котлов индукционного типа, обозначаемые как по принципу действия, так и по марке производителя:

  • SAV – разновидность и одновременно торговая марка котлов нового поколения мощностью от 2,5 до 100 кВт, с 2007 г. выпускаемых российской компанией ЗАО НПК «ИНЭРА»;
  • ВИН — аббревиатура является не только сокращением названия вида индукционных устройств (вихревые индукционные нагреватели), но и запатентованным названием котлов, производимых ижевской компанией «Альтернативная энергия».

Индукционные обогреватели SAV

Эксплуатация агрегатов SAV не требуют использования инвертора, на индуктор подаётся ток частотой 50 Гц. Индуцированное первичной обмоткой электромагнитное поле вызывает образование вихревых потоков во вторичной обмотке, роль которой в котлах данного типа выполняет участок замкнутого контура труб с теплоносителем. Данный участок трубы – вторичная обмотка интенсивно нагревается под воздействием токов Фуко и передаёт тепло теплоносителю, принудительно циркулирующему в системе отопления с помощью циркуляционного насоса.

Устройство отопительной системы выполняется с использованием радиаторов или лабиринтовым способом, напоминающим плинтусовый обогрев, чтобы увеличить общую площадь наружной поверхности (теплоотдачи) труб — контур отопления, как минимум, не должен быть минимальным по протяжённости.

Котлы SAV производятся под напряжение в 220V и 380V. В качестве теплоносителя в них используется вода (в чистом виде или с противозамерзающими присадками), а также антифриз. Выход агрегата на полную мощность работы занимает порядка 5-20 минут (в зависимости от объёма теплоносителя), КПД нагревателей таких устройств составляет минимум 98%. Для эффективного обогрева помещения площадью до 30 м кв. достаточно индукционного устройства мощностью в 2,5 кВт, покупка которого в комплекте с системами автоматики и управления обойдётся приблизительно в 30 тыс. руб.

ВИН-агрегаты отопления

Котлы данного типа более совершенны по принципу действия и конструкции, что, естественно, отражается на их стоимости. Для работы ВИН-устройств необходим инвертор – устройство повышения частоты входящего тока. Ток высокой частоты вызывает образование электромагнитного поля высокой напряжённости, которое, в свою очередь, обуславливает возникновение более мощных вихревых токов во вторичной обмотке. Кроме того, теплообменник и корпус котла изготавливаются из ферромагнитных сплавов, имеющих собственное магнитное поле. Результатом всех этих процессов является большая интенсивность нагрева теплообменника и, естественно, теплоносителя.

ВИН-агрегата мощностью в 3 КВт достаточно для отопления помещения площадью 35-40 м кв. (в зависимости от климатических условий и качества теплоизоляции наружных строительных конструкций).

ВИН-агрегаты вследствие большей производительности могут использоваться не только в системах отопления жилья, но и для горячего водоснабжения. Для этого в контур теплоносителя врезают дополнительные накопительные резервуары, оборудованные защитной автоматикой, ёмкость которых рассчитывается в зависимости от количества точек горячего водозабора. Горячей водой эти ёмкости обеспечиваются путём её циркуляции в системе с прямоточным нагревом индукционным обогревателем.

Сравнение индукционного котла с ТЭН- котлами

равноценные

Скорость нагрева одинакового объема теплоносителя равными по потребляемой мощности котлами этих видов преобразовательных устройств электрической энергии в тепловую — тоже одинаковая.

Индукционный котел имеет много эксплуатационных преимущества, потому что у него намного большая площадь отдачи тепла теплоносителю, чем в ТЭН- котла.

Основные отличия:

  1. Разность между температурой нагревательного элемента индукционного котла и Т* теплоносителя 10 — 15* С и они разогреваются вместе. На нагревательном элементе индукционного котла накипь практически не образуется. По данной причине его нагревательный элемент даже теоретически выйти со строя не может.
  2. ТЭН нагревается от того, что через его проводник с повышенным сопротивлением протекает ток, поэтому в любом случае он нагревается до заданных 600 — 750* С и теплоноситель на его поверхности всегда кипит. Из-за этого ТЭН быстро обрастает накипью. От этого теплоотдача уменьшается, и ТЭН в конце концов перегорает.
  3. В индукционном котле можно использовать разные теплоносители, даже нефтепродукты, если их не перегревать свыше 70* С.
  4. В ТЭН- котлах можно использовать теплоносителем только воду и к тому же лучше всего дистиллированную.
  5. В обслуживании ТЭН- котлы менее практичные, чем индукционные, потому что переходной контакт между проводником электроснабжения и проводником самого ТЭН- а постоянно перегретый, из-за этого окисляется и ослабляется. Необходимо постоянно следить за тем, чтобы проводник электроснабжения не отгорел; в противном случае при отгорании — может быть повреждено резьбовое соединение ТЭН- а; и такой рабочий нагревательный элемент приходится менять. этой проблемы в индукционных котлах не существует, потому что связь его нагревательного элемента с электроснабжением осуществляется через электромагнитное поле переменного тока.
  6. Индукционные котлы можно ставить в любом, даже не в обособленном месте. Они пожаробезопасны и работают бесшумно.
  7. Индукционные котлы обеспечивают электрическую безопасность человека гораздо высшую, чем ТЭН- котлы, потому что сам ТЭН может перегорать двояко: а) с разгерметизацией корпуса; в этом случае разогретый нихром от попадания на него воды рассыпается — опасности попадания человека под напряжение нет; б) без разгерметизации корпуса; в этом случае разогретый нихром может прилипнуть к корпусу ТЭН- а. Нагревательный элемент продолжает работать, и через воду металлический корпус котла оказывается под напряжением.
  8. Индукционную катушку индукционного котла при мощностях 3 КВт и больше на 50 Гц маленькой и компактной сделать пока что не удается. Поэтому ТЭН- котел имеет намного меньшие габариты при той же мощности, чем индукционный котел.

Немного истории

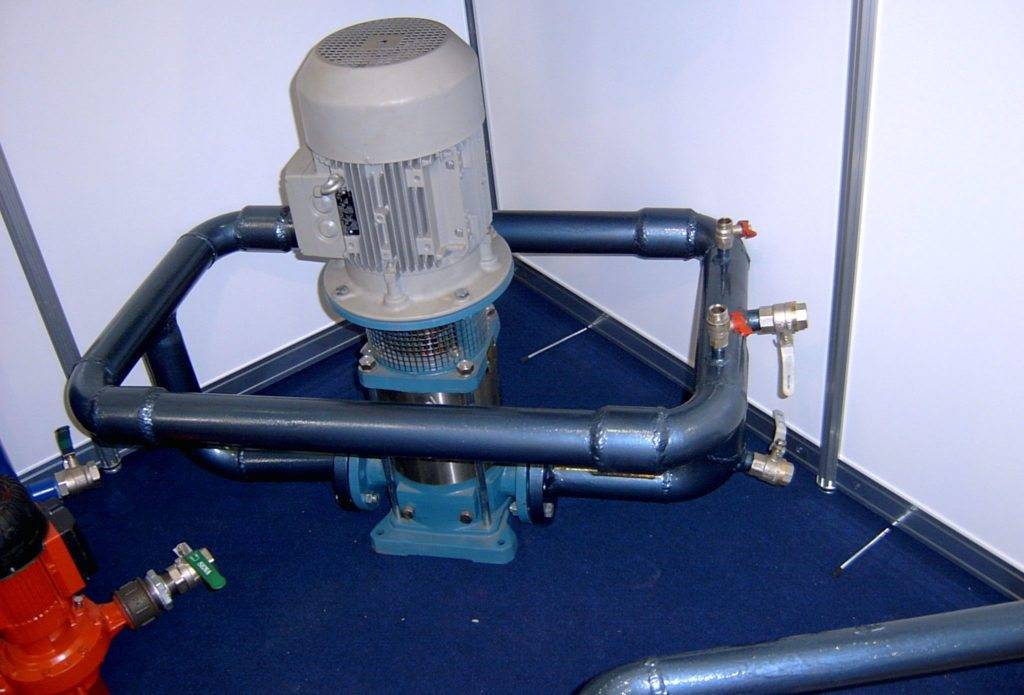

Вихревой тепловой генератор считается перспективной и инновационной разработкой. А между тем, технология не нова, так как уже почти 100 лет назад ученые думали над тем, как применить явление кавитации.

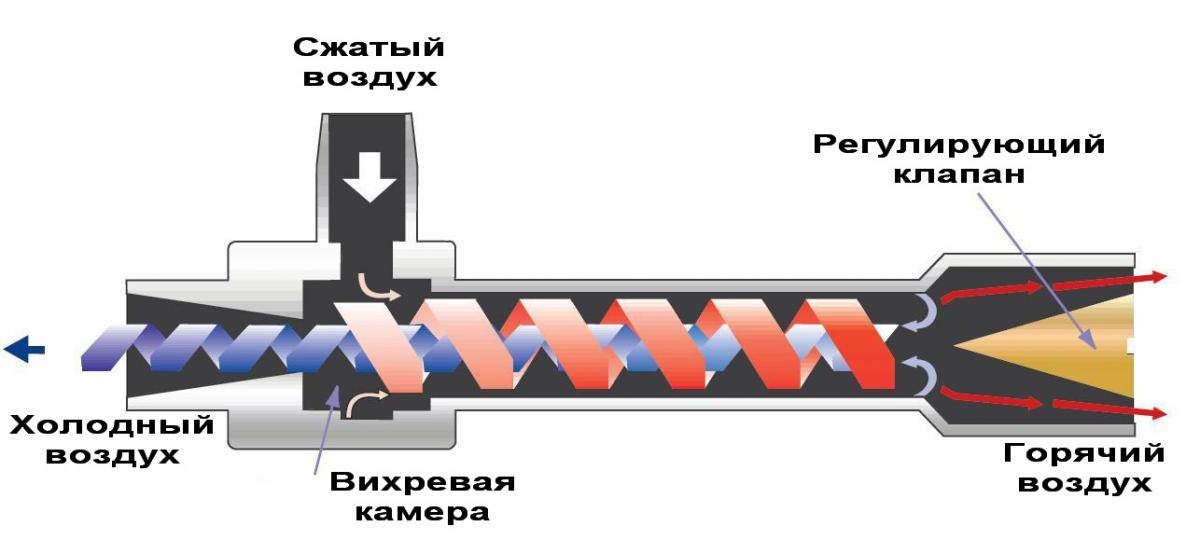

Первая действующая опытная установка, так-называемая «вихревая труба», была изготовлена и запатентована французским инженером Джозефом Ранком в 1934 году.

Ранк первым заметил, что температура воздуха на входе в циклон (воздухоочиститель) отличается от температуры той же воздушной струи на выходе. Впрочем, на начальных этапах стендовых испытаний, вихревую трубу проверяли не на эффективность нагрева, а наоборот, на эффективность охлаждения воздушной струи.

Технология получила новое развитие в 60- х годах двадцатого века, когда советские ученые догадались усовершенствовать трубу Ранка, запустив в нее вместо воздушной струи жидкость.

За счет большей, в сравнении воздухом, плотности жидкой среды, температура жидкости, при прохождении через вихревую трубу, менялась более интенсивно. В итоге, опытным путем было установлено, что жидкая среда, проходя через усовершенствованную трубу Ранка, аномально быстро разогревалась с коэффициентом преобразования энергии в 100%!

К сожалению, необходимости в дешёвых источниках тепловой энергии на тот момент не было, и технология не нашла практического применения. Первые действующие кавитационные установки, предназначенные для нагрева жидкой среды, появились только в середине 90-х годов двадцатого века.

Череда энергетических кризисов и, как следствие, увеличивающийся интерес к альтернативным источникам энергии послужили причиной для возобновления работ над эффективными преобразователями энергии движения водяной струи в тепло. В результате, сегодня можно купить установку необходимой мощности и использовать ее в большинстве отопительных систем.

Преимущества и недостатки

Из конструкционных особенностей вытекают главные преимущества индуктивного оборудования:

  • Отсутствие нагревательных элементов исключает их износ и образование накипи, что сказывается на сроке эксплуатации котла.
  • Стабильная и качественная работа в течение всего срока эксплуатации – КПД не снижается со временем.
  • Нагреватель не контактирует с циркулирующей жидкостью, поэтому в аппаратах такого типа можно использовать любой вид теплоносителя.
  • Быстрый нагрев – в течение 5-7 мин.
  • Бесшумная работа.
  • Сгорания топлива не происходит, следовательно, и выброса в атмосферу вредных газов нет — обустройство дымохода не требуется.
  • Замена отработанного теплоносителя проводится через 10 лет работы.

Конструкция индукционного котла отопления

Даже сверхсовременное и экономичное оборудование имеет свои недостатки:

  • Высокая стоимость – вихревые индукционные котлы остаются самыми дорогими в своем сегменте за счет наличия дорогостоящего инвертора.
  • Большой вес при небольших габаритах.
  • Использовать можно только в закрытых системах отопления.
  • При работе котел генерирует волновые помехи на несколько метров, поэтому устанавливать его желательно в отдельном помещении.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
