Особенности монтажа
Как правильно делать водяной теплый пол? Правильная укладка теплого водяного пола начинается с определения мест ввода и вывода труб.
В качестве основных нагревательных элементов используют:
- Армированную трубу – требует сварки, которая возможна даже самым простым сварочным аппаратом.
- Металлопластиковую трубу – дешевле и проще в монтаже.
Как правильно монтировать водяной теплый пол? Правильный монтаж водяного теплого пола начинается с центральной трубы, исходящей от котла, к которой монтирует коллектор. Такое оборудование служит для правильного распределения тепла по всей системе. Чаще всего, в квартирах коллекторы соединены с общей системой отопления, ведь имеют компактные размеры и просты в эксплуатации.
Вода в коллекторе должна быть не более 30℃, прежде чем его монтировать, стоит убедиться в наличии термостата. Тогда, степень нагрева комнат будет оптимальной.
Для того, чтобы трубы не теряли тепло, в процессе его транспортировки к месту назначения, на них надевают оболочку утеплителя. Перед запуском системы отопления, ее обязательно проверяют: опрессовывают под давлением (не больше 5бар) и наблюдают за его снижением.
Если давление снижается слишком быстро – высока вероятность разгерметизации системы!
Найти места утечки можно на слух, при характерном шипении, а также – при помощи мыльного раствора, наносимого на места соединения труб. При протечке, мыльный раствор будет пузыриться
Стоит отнестись с особым вниманием к процессу проверки, ведь пренебрежение им может привести к необходимости демонтировать весь пол и перекладывать его заново!
Как правильно сделать теплый водяной пол — видео:
Правила расчета метража труб
Рассчитать метраж элементов для сборки полов с подогревом можно после составления схемы всей системы.
При расчете учитываются следующие нюансы:
- В местах размещения мебели, габаритного напольного оборудования, бытовой техники трубы не прокладываются.
- Длина контуров с разным размером сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм – не более 120 м. Расположение каждого контура соответствует площади в 15 м2. Если не придерживаться таких рекомендаций в сети обогрева давление будет низким.
- Расхождение между протяженностью линий не больше 15 м. Для объемного помещения делается несколько веток обогрева.
- При условии использования эффективных теплоизолирующих материалов, оптимальный шаг расположения труб равен 15 см. Если же дом расположен в зоне с суровыми климатическими условиями, где температура падает ниже -15°C, расстояние должно быть уменьшено до 10 см.
- Если был выбран вариант укладки с шагом в 15 см, затраты материалов равны 6,7 м на 1 м2. Укладка труб с промежутком в 10 см – 10 м на 1 м2.
Теплый пол может быть укомплектован только цельной трубой. В зависимости от метража, приобретается несколько или одна бухта с трубами для водяного контура. Затем производят ее разделение на нужное количество линий.
В момент укладки труб необходимо учитывать гидравлические потери, которые увеличиваются с каждым последующим поворотом. Считается что контуры, превышающие 70 м, не должны использоваться
Работы по обустройству водяных полов с подогревом всегда начинаются с самой холодной стороны помещения. Очень важен вопрос выбора оптимального маршрута теплового носителя — температура воды снижается ближе к окончанию контура.
Что нужно для теплого пола
Набор материалов зависит в первую очередь от типа установки: сухая это укладка или «мокрая» — в стяжку. Но что понадобится в любом случае — это:
Теплоизоляция. Причем материалы раскладывают как на полу (рекомендованный материал — пенополистирол), так и по периметру вдоль стен. Вдоль стен раскатывают демпферную ленту. Этот материал обязателен. Он компенсирует температурное расширение стяжки, а также снидает потери тепла через стены. Раскатывается по периметру стен, продается в рулонах.
Демпферная лента компенсирует расширение стяжки теплого пола при нагревании
- В большинстве систем рекомендуется укладывать теплоотражающий слой. Он не является обязательным, но, как утверждают продавцы, снижает непроизводительные затраты: тепло, направленное вниз, отражается и направляется в помещение.
Система крепежа. Она разная для разных элементов: для пленочных и рулонных электрических полов это может быть скотч или скобы, для кабелей и труб — специальные крепления разных видов.
Что понадобится для теплого пола — зависит от системы и от выбранного способа монтажа
На этом общие материалы для любого теплого пола закончились. Далее пошли отличия в зависимости от типа укладки.
Сухой способ монтажа
Если укладка сухая — на нагревательный элемент укладывается гидрозащита или паробарьер. Что конкретно — выбирается под финишное покрытие. Что потом — тоже зависит от покрытия:
- твердое покрытие укладываться может сразу (доска) или на подложку (ламинат и паркет);
- под мягкое финишное покрытие (линолеум и ковролин) требуется жесткое основание (ГВЛ, ДВП и т.д.).
Укладка в стяжку
Для укладки в стяжку желательно на нагревательный элемент настелить армирующую сетку. Сетка может быть металлической или полимерной. Для электрических кабелей или матов достаточно тонкой сетки, которую используют для отделочных работ. Для труб водяного теплого пола требуется что-то более серьезное, например металлическая сетка из проволоки толщиной 2-3 мм. Тут и слой стяжки толще (минимум 5 см против 2 см для электрических нагревателей), и сами трубы могут «гулять».
«Пирог» водяного теплого пола и электрического иногда отличаются, иногда нет — зависит от нагревательного элемента
В одном отзыве владелец написал, что ногами чувствует, как прогибается пол. А все потому, что пытался сэкономить на клее и армирующей сетке. Сетку вообще не укладывал (под плитку незачем), а клея положил не 2 см, а чуть больше 1 см. Не самое, наверное, приятное ощущение — «волнующийся» пол. Кроме того, вполне реально повредить греющий элемент и «попасть» на замену пола целиком. В общем, , нужно подходить с позиции разумной достаточности и не экономить в ущерб эксплуатационным характеристикам.
В общих чертах, что может понадобиться рассмотрели, теперь подробнее поговорим о материалах, их толщине и вариантах укладки.

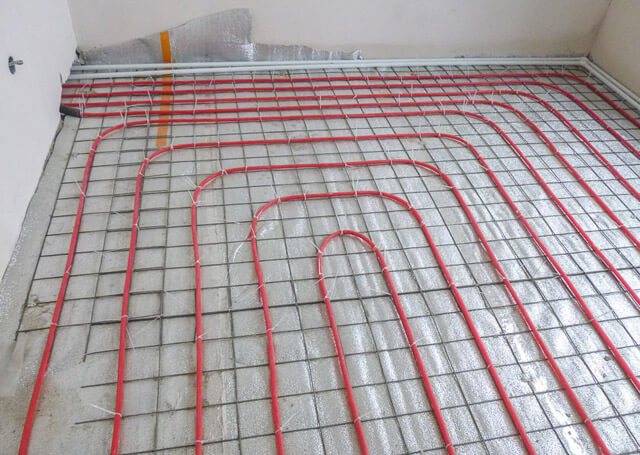

Укладка труб
Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.
Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.
В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.
Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.
Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.
Выбор оптимального решения
Более простыми в укладке и безопасными в эксплуатации вариантами теплых полов в квартире считаются электрические системы. Их монтаж проводится с помощью обычного набора электрика – плоскогубцами, кусачками, ножом, тестером и отверткой. Регламентируются электрические системы не так жестко, как водяные аналоги.
Если проводить устройство теплых полов в квартире законным путем, то моральные и материальные затраты на получения различных разрешений сведут на нет всякий экономический эффект. Если действовать самовольно – велик риск значительных штрафов. Намного меньше проблем встречает применение в многоквартирных домах кабельных и пленочных ИК полов.
Какие ошибки может допустить мастер?
Как видите, сама технология монтажа теплого мола не отличается какой-либо сложностью. Однако на практике в большинстве случаев эту задачу люди доверяют людям с опытом. Почему? Ответ прост — новичок при установке теплого пола может допустить множество ошибок и неточностей, которые сделают систему полностью или частично неработоспособной. Вот основные ошибки, которые часто допускают люди без опыта:
- Игнорирование установки теплоизолятора. Без слоя теплоизолятора действительно можно обойтись, поскольку его наличие не влияет на выработку тепла. Однако при его отсутствии большое количества тепла будет уходить в землю, а эксперименты показывают, что потери составляют 50-70%, что заметно снижает КПД. Конечно, Вы можете повысить мощность силовой установки, однако это не всегда возможно + серьезно растут расходы электричества.
- Неправильный монтаж теплоизолятора. По правилам теплоизолятор устанавливается по всей поверхности пола с небольшим заходом на стену. Если это правило проигнорировать, то тепло может начать скапливаться в углах, где могут быть небольшие трещины или неровности. Из-за этого также будут увеличиваться теплопотери (хотя, конечно, потери в данном случае будут гораздо ниже), что приведет к росту электропотребления.
- Игнорирование установки слоя полиэтилена. Если Вы монтируете систему на основе кабеля, то рекомендуется выполнить стяжку с помощью смеси песка и бетона. В данном случае полиэтилен можно не стелить, поскольку клей будет наноситься уже на защитный слой. Однако в случае монтажа матов такой слой не создается, поэтому рекомендуется застелить термоматы полиэтиленом. Дело в том, что карбоновые элементы очень чувствительны к клею, поэтому с легкостью могут выйти из строя во время использования.
- Неправильное расположение кабелей. Если Вы делаете систему на основе электрических кабелей, то их располагать нужно на достаточно близком расстоянии (хотя и скапливать их тоже не рекомендуется). В этом смысле схемы «улитка» и «змейка» являются очень удобными, поскольку при их применении просто контролировать расположение проводов относительно друг друга.
- Отсутствие температурного датчика. Многие люди не ставят на свою систему температурный датчик, ограничиваясь лишь установкой термостата. Это очень серьезная ошибка. Как показывает практика, многие современные термостаты обладают ограниченным периодом работы (5-10 лет), а в случае перепада напряжения они могут и вовсе начать показывать некорректные данные. Использование датчика в данном случае — это своеобразный защитный предохранитель, который позволит Вам дополнительно снимать сведения о температуре в системе, что позволит монитору работу теплого пола более надежно.
Принципы проектирования
Рассчитывая водяной теплый пол, необходимо учитывать:
- только активную площадь системы, под которой расположены трубы с подогревом, а не всю квадратуру комнаты;
- шаг и способ укладки в бетоне трубопровода с водой;
- толщину стяжки – минимум над трубами должно быть 45 мм;
- требования по разнице температур в подаче и обратке – оптимальными значениями считаются 5–10 0С;
- вода должна в системе двигаться со скоростью 0,15–1 м/с – насос подбирать следует соответствующий этим требованиям;
- длину труб в отдельном контуре ТП и всей системе отопления.
Каждые 10 мм стяжки – это приблизительно 5–8% потерь тепла на нагрев бетона. Заливать его слоем более 5–6 см над трубами стоит только в крайнем случае, когда требуется повышенная прочность чернового основания.

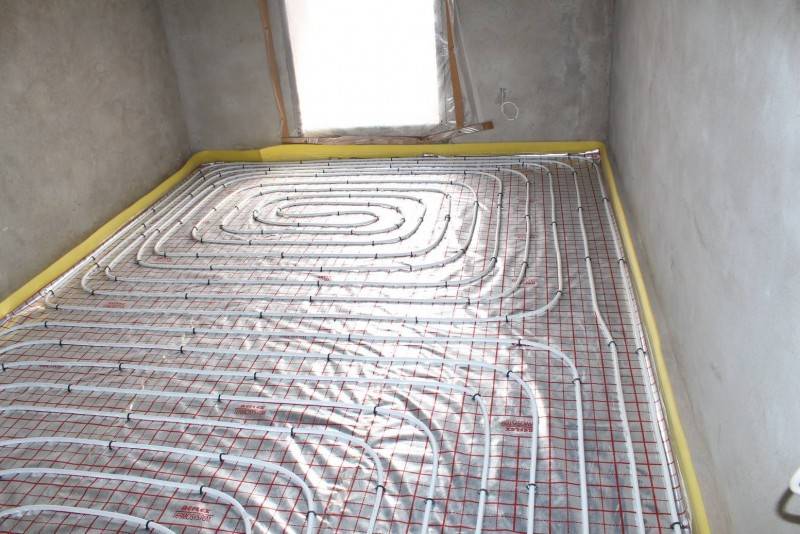

Способы уладки контуров
Трубы в напольном контуре отопления укладываются:
- змейкой (петлями);
- спиралью (улиткой);
- сдвоенной спиралью;
- комбинированным способом.
Самым простым в реализации является вариант первый. Однако при укладке труб «змейкой» температура воды в начале контура и в конце различаться будет на 5–10 0С. А это достаточно заметная разница, которая ощущается босыми ногами. Поэтому в большинстве случаев рекомендуется выбирать «спираль» либо комбинировать способы, чтобы обеспечить по всему полу приблизительно равный температурный режим.
Способы укладки
Утеплитель
В качестве теплоизоляционного материала под трубы лучше всего класть экструдированный пенополистирол (ЭППС). Это влагостойкий и прочный утеплитель, который удобен в монтаже и спокойно переносит контакт со щелочным цементным раствором.
Толщина плит ЭППС подбирается так:
- 30 мм – если этажом ниже отапливаемое помещение;
- 50 мм – для первых этажей;
- 100 мм и более – если полы настилаются по грунту.
Утеплитель для пола
Коллекторно-смесительный узел
Один из основных элементов водяного пола – это смесительный узел с коллектором, запорной арматурой, воздухоотводчиком, термометром, термостатом и байпасом. Непосредственно в его составе либо перед ним ставится циркуляционный насос.
Если регулировку ТП в планах производить вручную, то подключение контуров к коллектору можно выполнить через простые вентили. В противном случае придется на каждый отвод устанавливать термостаты и электрические клапаны.
Коллекторно-смесительный узел позволяет точно регулировать температуру воды в каждом контуре и благодаря байпасу защищает котел от перегрева. Устанавливается он в специальный шкаф либо нишу в комнате с теплым полом. При этом если настройку данного узла выполнить неправильно, то под ногами может получиться раскаленная сковородка, однако тепла в помещении хватать не будет. Именно от него зависит эффективность работы всей системы напольного обогрева.
Коллекторный узел
Чем можно заливать пол
Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.
Бетонная стяжка
Заливка бетонной стяжкой
Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:
- отсев с фракцией от 3 до 5 мм;
- цемент М300 и выше;
- пластификаторы.
Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.
Пластификатор для стяжки
Замешивают раствор в следующих пропорциях:
- цемент – 1 часть;
- отсев – 6 частей;
- пластификатор – 0,35 литра на 1 мешок цемента;
- вода – до образования пастообразной однородной смеси.
Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.
Фиброволокно
При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания
Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки
Полусухая стяжка
Полусухая стяжка
Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.
Смесь для полусухой стяжки с полипропиленовой фиброй
Пропорции для раствора:
- цемент М400 – 1 часть;
- просеянный крупный песок – 3 части;
- фиброволокно – 0,5 кг на кубический метр смеси.
Технология производства и укладки полусухой стяжки
Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.
Выравнивание полусухой стяжки
Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.
Самовыравнивающиеся смеси
Наливной пол
По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.
Пример заливки водяного теплого пола
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

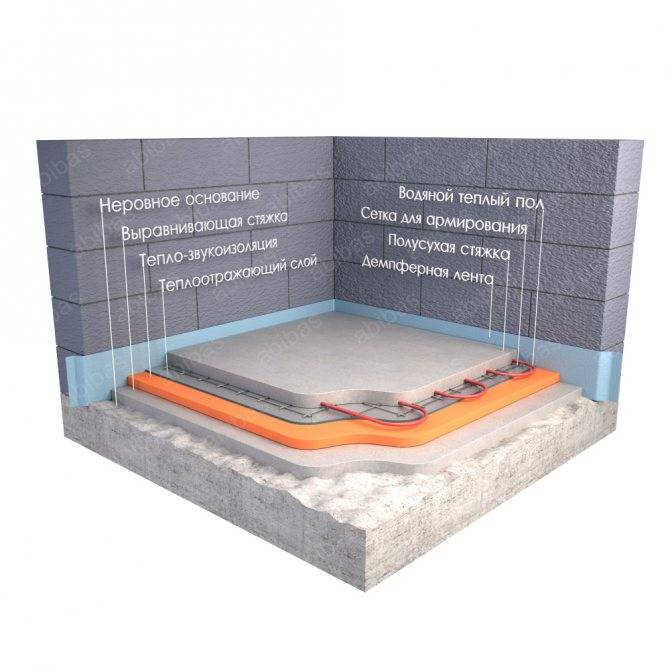

Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

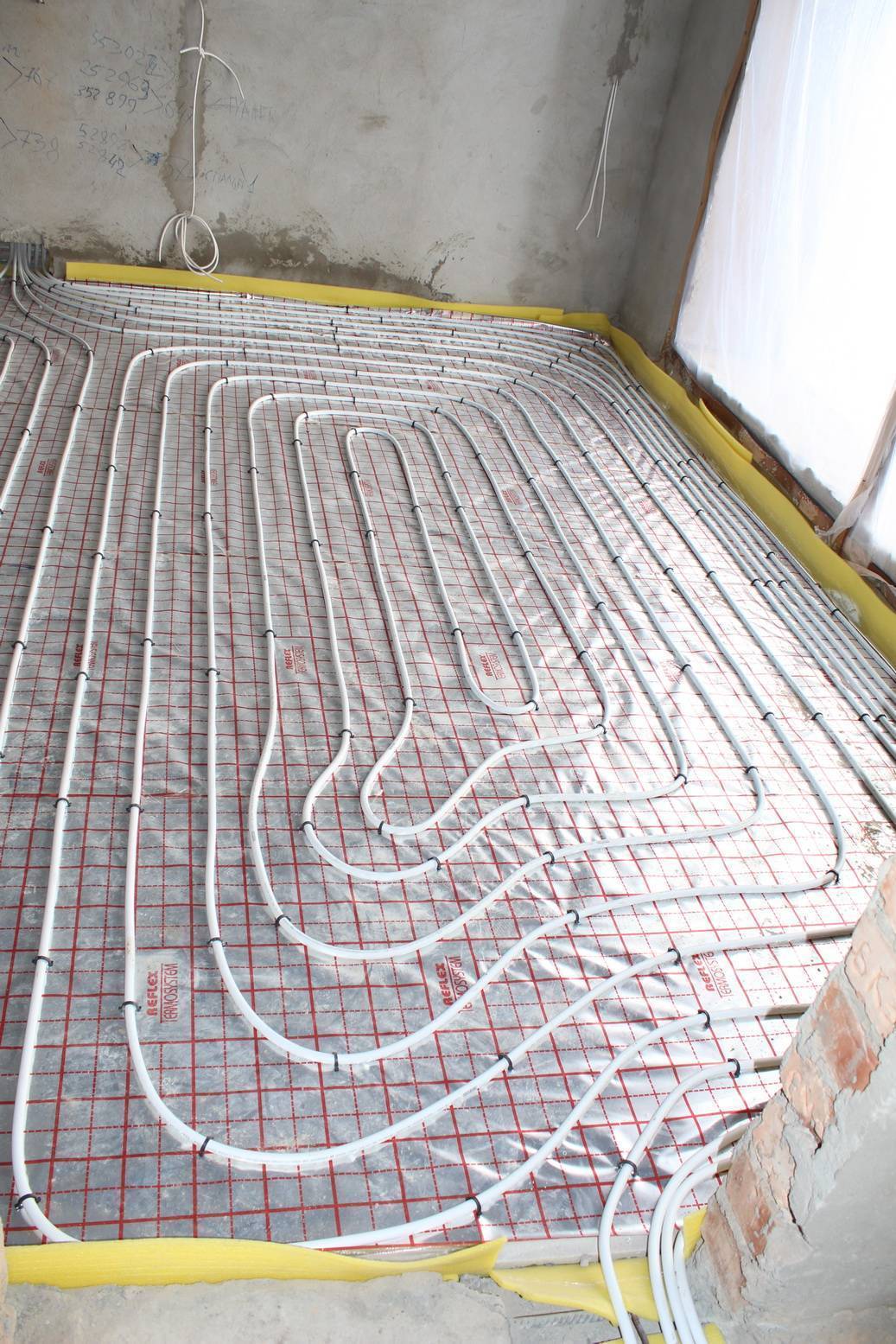

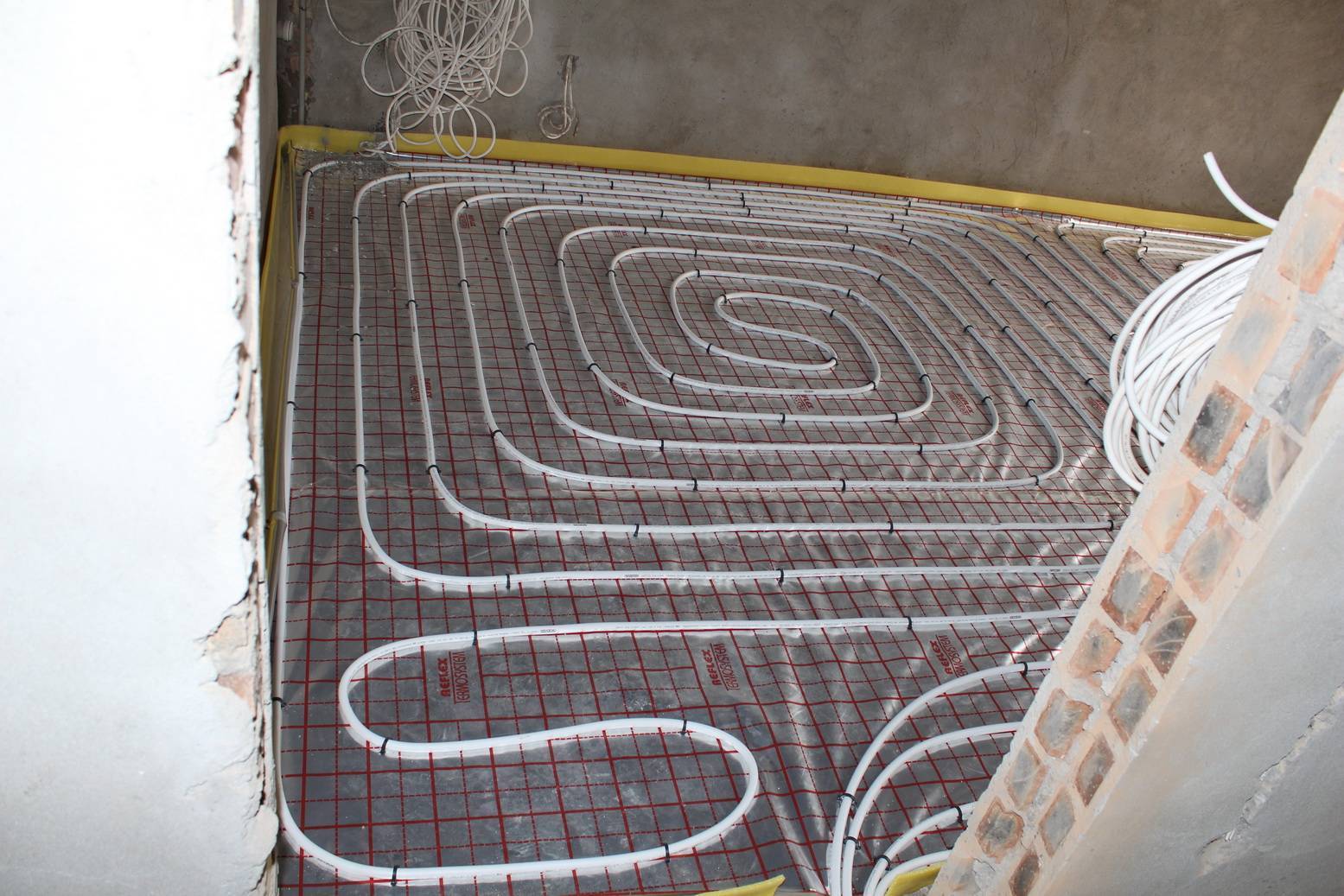

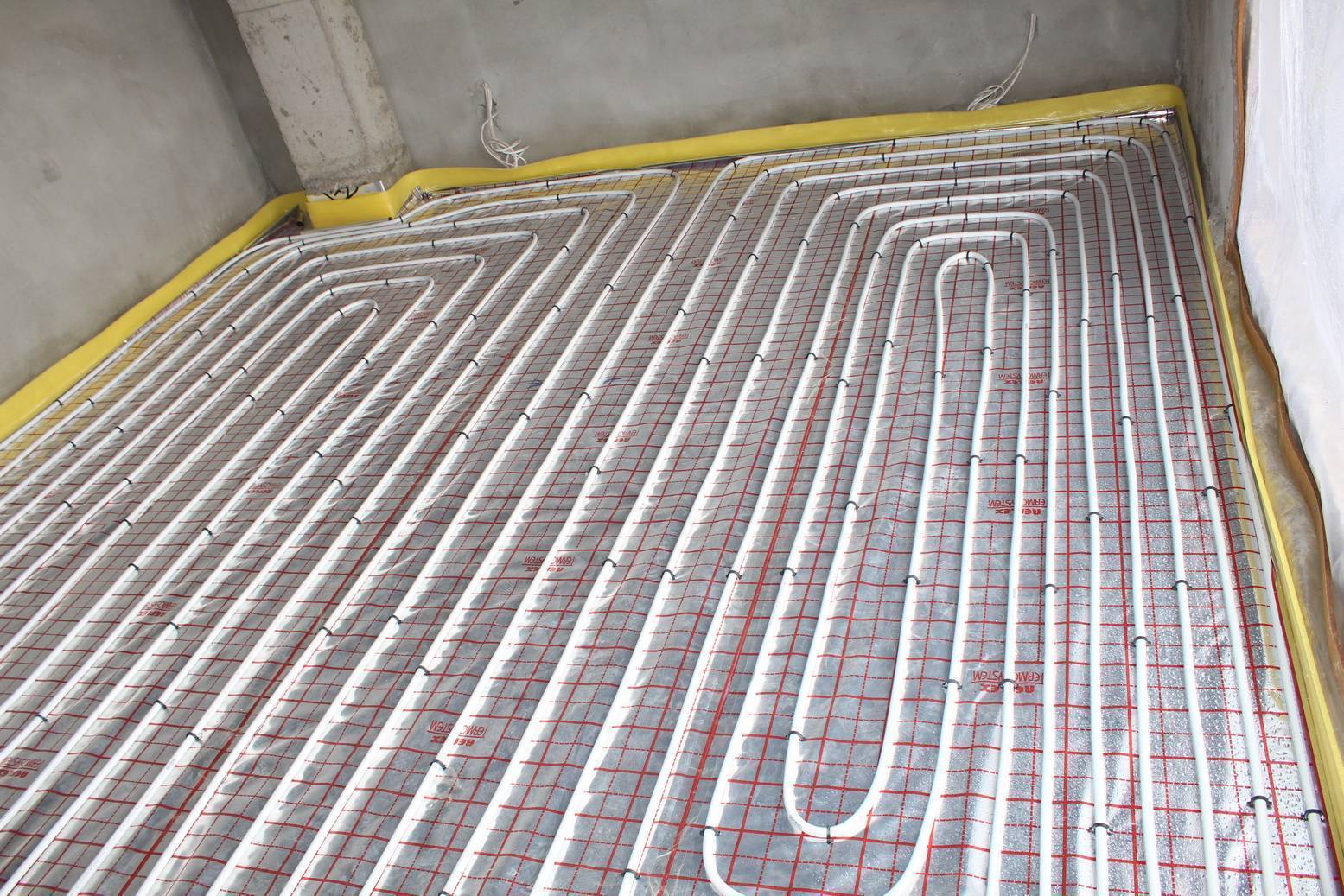

Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Тонкости монтажа теплого пола
В процессе монтажа могут возникать различные ошибки, и для их предотвращения стоит воспользоваться следующими рекомендациями:
- Трубы водяных теплых полов должны располагаться строго горизонтально относительно уровня пола. Наличие высотного перепада величиной свыше половины диаметра трубы гарантированно приводит к появлению воздушных пробок в контуре. Завоздушивание негативно влияет на интенсивность циркуляции жидкости, а значит, и на эффективность обогрева.
- Для изготовления каждого контура должен использоваться цельный кусок трубы, который подключается к коллекторной группе. Собирать трубопровод из нескольких отдельных труб крайне нежелательно – в этом случае многократно повышается вероятность протечки и, как следствие, надежность всего контура. Учитывая тот факт, что система «намертво» заливается в цементную стяжку, ее аварийный ремонт потребует серьезных финансовых и трудовых затрат, поэтому таких ошибок лучше избегать заранее.
- Перед финальной заливкой бетонной стяжки нужно провести опрессовку системы в рабочем температурном режиме. Нужно повысить давление до максимального и оставить систему в таком состоянии на сутки. Если по истечении этого срока протечек в контуре не будет, то его можно заливать.
- Заливать стяжку нужно при полностью заполненном водой контуре, но температура воды должна составлять менее 25 градусов. Если этого не сделать, то основательно повысится вероятность деформации трубопровода, появления воздушных пробок и неравномерному высыханию стяжки.
- Вводить систему в эксплуатацию можно только через четыре недели после полного застывания стяжки. Если запустить теплый пол раньше этого срока, то под стяжкой появятся пустоты, из-за которых снизится эффективность обогрева и появится возможность деформации напольного покрытия.
Выбираем вид теплоносителя
Для теплого пола применяются такие же теплоносители, как и те, которыми наполняются радиаторные системы — вода и её растворы с пропиленгликолем и этиленгликолем.
Каковы преимущества обычной или дистиллированной воды? Это:
- Цена.
- Высокая теплоемкость.
- Экологичность.
- Универсальность.
К недостаткам нужно отнести: замерзание при пониженных температурах, что приводит к выходу всей системы из строя и вызывание коррозии на металлических элементах конструкции. Применение материалов, имеющих пониженную кислородную проницаемость, решает эту проблему.
Производить замену воды в системе необходимо хотя бы раз в год, а антифриза — раз в 3-5 лет. Невысокая стоимость и замерзание при очень сильном понижении температуры — основные преимущества антифриза. Присадки в виде этиленгликоля в какой-то мере компенсируют недостатки жидкости: высокий уровень пенообразования, сильную коррозионную активность и высокий показатель текучести, но сам он обладает высокой токсичностью и может вызывать тяжелые отравления. Его разрешают применять лишь потому, что теплый пол представляет собой закрытую систему.
Растворы, которые имеют в основе пропиленгликоль, с маленькой коррозионной активностью и хорошей сопротивляемостью к низким температурам, хотя и стоят дороже, но абсолютно безопасны.
Монтируем нагревательные секции
Перед началом монтажа рассчитайте шаг укладываемого кабеля. Для его расчета вы можете использовать приведенную ниже формулу.
Формула для расчета шага укладки кабеля
Подведите монтажный конец нагревательной секции к тому, месту, где будет расположен терморегулятор вашего теплого пола.
Образец крепления нагревательного элемента электрического пола к монтажной ленте
Закрепите соединительный конце нагревательного кабеля на монтажной ленте. Затем от этой секции будут прокладываться и остальные участки нагревательного кабеля.
Укладка нагревательного кабеля на пол — фото
Кабель нагрева рекомендуется укладывать равномерно, добиваясь отсутствия пересечений. Минимальное расстояние между линиями линии нагрева не должно быть менее 8 сантиметров. Следите за тем, чтобы кабель на поворотных участках изгибался плавно, не допускайте натяжения и изломов.
Советы по укладке кабеля
Схема монтажа нагревательного кабеля
Монтажные концы электрического нагревательного кабеля необходимо вывести к регулирующему устройству. На приведенных рисунках показаны варианты монтажных схем нагревательного кабеля при размещении двужильного и одножильного кабеля.
Схема монтажа электрического кабеля для теплого пола
При монтаже нагревательных секций рекомендуем вам надеть обувь с мягкой структурой подошвы. Так вы сможете избежать повреждения нагревательного кабеля.
Как вариант, для защиты уже разложенного кабеля вы можете закрыть его фанерными листами или любым другим укрывочным материалом.
Проект тёплого пола
Здесь два варианта. Или делай сам или доверь другим. В большинстве случаев, правильное решение – доверить квалифицированным проектантам.
Помимо проектных чертежей и исполнительных схем, ОНИ предоставят ведомости и спецификации, в которых прописаны «до последней гайки» все основные и вспомогательные материалы, а также перечень инструментов необходимых для исполнения работ.
Если решили «проектировать» сами, то воспользуйтесь специальными компьютерными программами от производителей ТВП. Они потребуют ввести основные параметры помещения, ответить на несколько исходных вопросов и после нажатия кнопки – получить описание материалов и процесса укладки. Замечу, работа с программой требует определённых навыков.
Есть ещё один вариант, он называется «Я опытный в подобных делах, сам всё нарисую». Он вполне по силам, если есть знания, опыт и время. Тем более, покладистых и умелых мужиков у нас хватает… Выбор варианта за Вами.
«Совет. Заранее определите финишное напольное покрытие для тёплого пола. От этого зависит не только объём и специфика подготовительных работ, но и показатели теплоотдачи от выбранной поверхности».

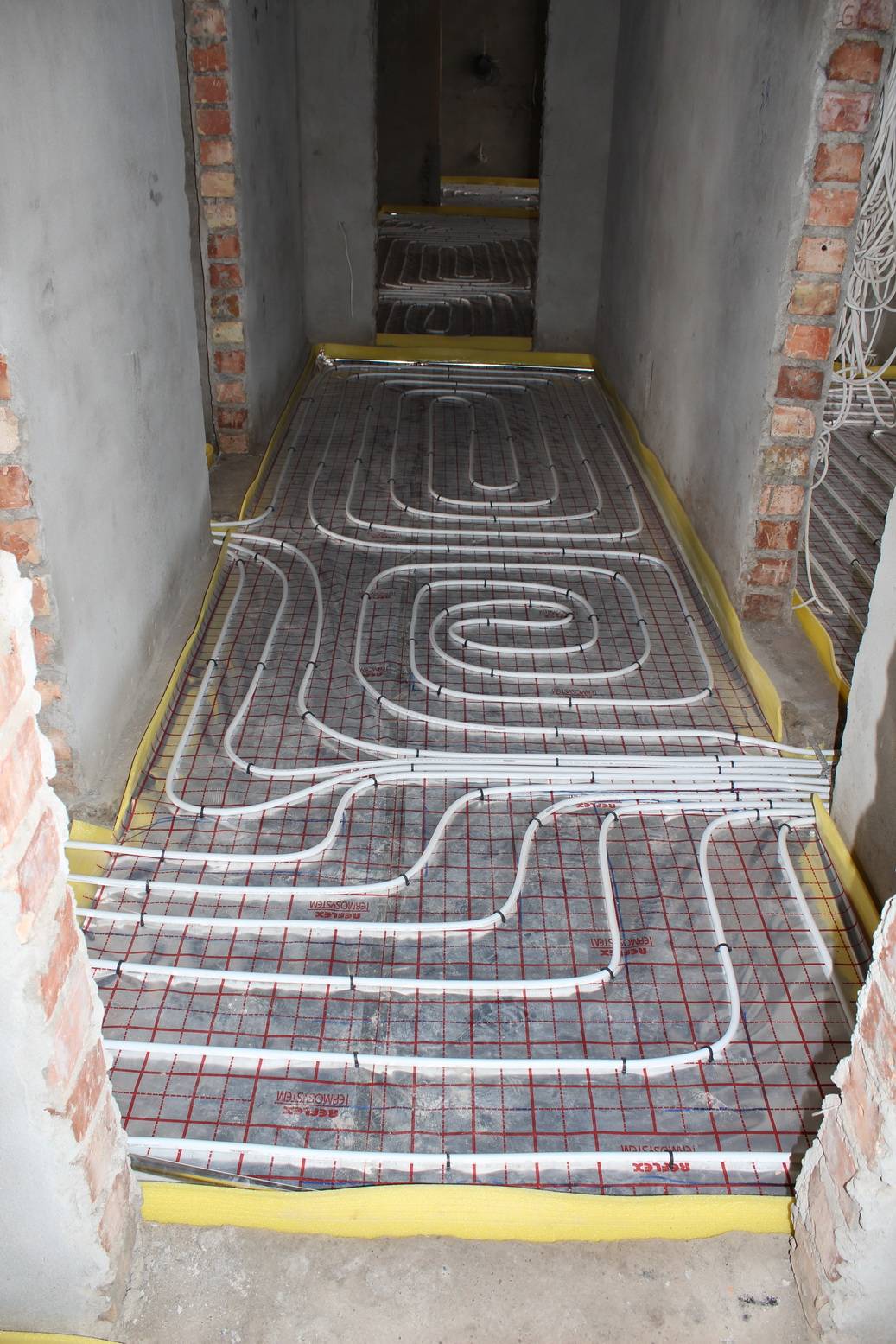

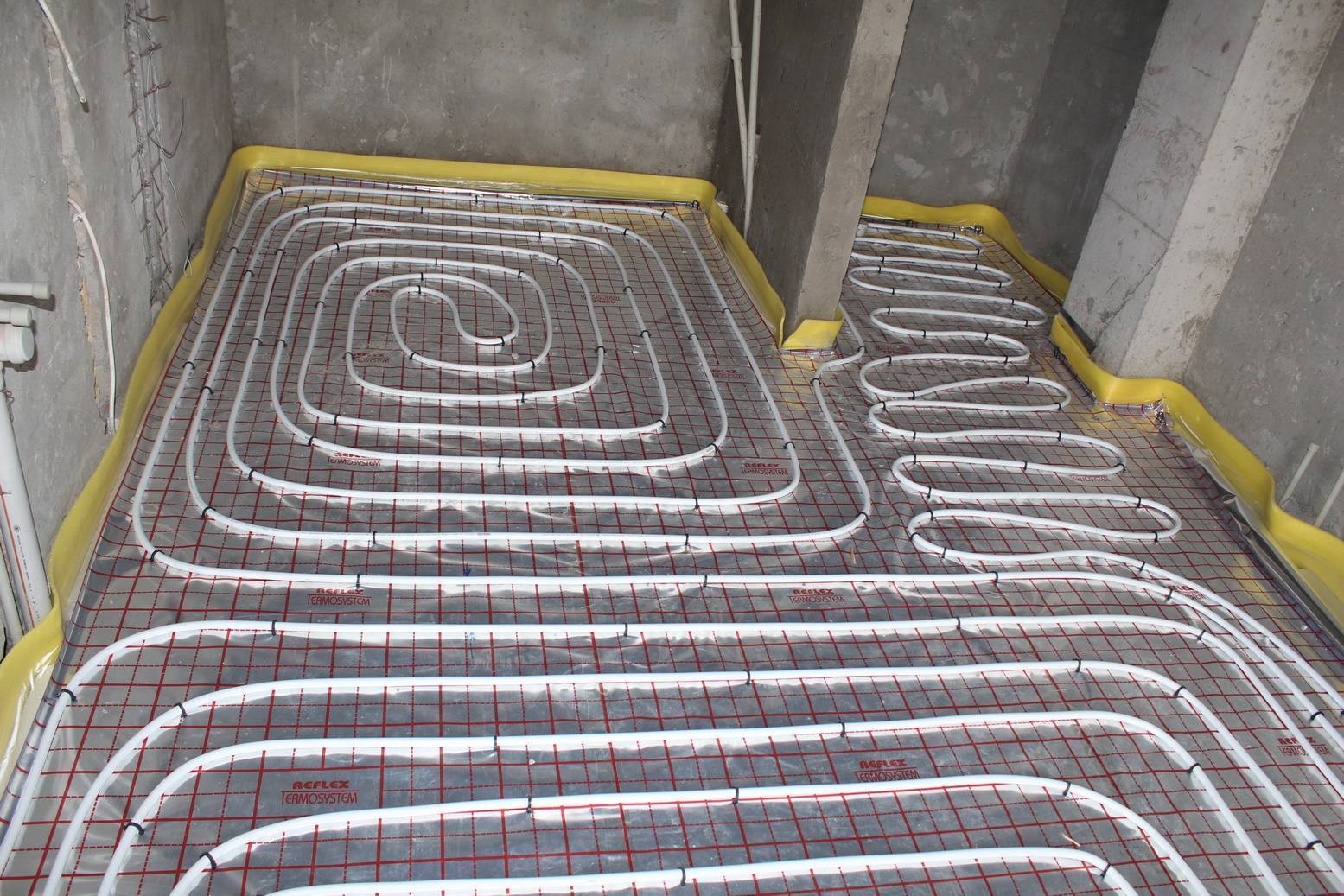

Монтаж трубы теплого пола
После пленки монтируют трубу. При разговоре с клиентом я дал ему все необходимые рекомендации по высоте и монтажу пирога, по количеству и расположению контуров. Но надо понимать, что клиент никогда не сможет передать мой опыт шабашнику, на котором он решил сэкономить. Таким образом, сейчас увидим самый ужасный монтаж труб по пленке с разметкой и рассмотрим почему так страшно все это получилось.
При монтаже труб теплого водяного пола я использую трубы дм 16 мм. Благо, в этом случае клиент прислушался к моему мнению и не купил трубу дм 20 мм, так как такой трубой сложнее работать и объем воды увеличивается почти вдвое. Где же здесь экономия?
Перед началом раскатки трубы необходимо сделать схему теплого пола на плане. Отметить места прохождения магистралей, решить с размером отступа от стен. Решить количество проходов труб через стены для них гильзования. На плане будут видны все проблемные места и сложности.
Но реальность такова, что всего несколько процентов сантехников делают это. А это потому, что не хотят учиться и перенимать чужой успешный опыт. Ведь нет ни чего проще, чем засунуть свое эго куда подальше и узнать у других, как нарисовать схему теплого пола. Но нет же, большинство уже крутые мастера. Им просто западло рисовать схемы. Они все и так знают.
Таким образом, без схемы раскладки труб теплого пола монтаж труб превращается в хаос. И первое проявление этого хаоса это то, что монтажники не согласовали размер отступа труб от стен. Соответственно получаем ошибки и недочеты монтажа водяного теплого пола
По моему опыту, мы с коллегами по умолчанию отступаем от стен минимум на 100 мм. А в некоторых случаях по необходимости и больше. А на фото видно, что отступа от стен нет вообще.
И то, что стена наружная или внутренняя, здесь ни при чем. Наружные стены усиливают путем устройства краевой зоны с шагом, например 100 мм, а не проходом трубой впритык к стене. При этом одна труба, вплотную прижатая к стене, погоды не сделает. Таким образом, вместо того, чтобы оставить отступ для монтажа плинтуса или инженерных слаботочных систем (актуально со второго этажа), теперь места нет и нет порядка. В одном месте труба вплотную к стене,
в другом отступает на 30 мм, в третьем на 50 мм.
А на этом фото видно как правильно сделать отступ:
При этом это даже не труба из сшитого полиэтилена, а металлопластиковая труба. Работать с металлопластиковой трубой при определенных навыках одно удовольствие. Вот мы и подошли к навыкам необходимым для работы с трубами для теплого пола.
Для того что бы, монтировать водяные теплые полы необходим один самый главный навык — это навык согнуть трубу под любым углом вручную. Да да, именно вручную. Многие говорят, что для этого есть пружины. Да пружины есть, но ни один мастер еще не показал мне, как с наружной пружиной смонтировать контур длинной 90 метров. Я не говорю, что это не реально. Очень даже реально.
Но здесь всем адекватным мастерам понятно, что при сгибании трубы с наружной пружиной, пружину эту зажимает. И чтобы ее вытащить из сгиба и протянуть до следующего поворота, необходимы усилия, здоровая поясница и колени. Не говоря уже, что стоять необходимо в интересной позе. А учитывая мое медицинское образование и статистику, которая говорит, что после 30 лет более чем у 70 процентов мужского населения с этим проблемы. Вот вам и пружина.
Для того, чтобы облегчить сей труд, мною был снят ролик по тому, как вручную согнуть металлопластиковую трубу. Без этого умения ни какая пружина не поможет. Потому что повторю еще раз. Что ни один, ни прислал информацию о том, как монтировать теплые полы с наружной пружиной.
Но вместо того, чтобы посмотреть видео, как согнуть трубу вручную и попробовать это на практике. Большинство стали рекламировать пружины и всякие там трубогибы.
А на деле мы видим, как без самого простого умения вручную согнуть трубу, получаем вот такой плачевный результат:
Все криво косо, как будто бык наделал. Но при этом мастера уверены, что все сделали правильно. Нельзя это назвать прям ошибками монтажа теплого пола, но недочетом это является точно.
«Полусухой» способ
Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.
Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.
Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.
Затирать придётся очень тщательно, для этого нужны навыки и терпение. Понадобится длинная тёрка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.
Итоги
При устройстве тёплых полов строго соблюдают технологию монтажа. Все этапы, начиная с выбора строительных материалов, проектирования, установки водяного контура, укладки стяжки требуют знаний и опыта. Необходимо выбрать трубы, которые выдержат давление в системе. Водяной контур должен иметь допустимые изгибы, чтобы теплоноситель циркулировал свободно.
Есть множество тонкостей, которые, на первый взгляд, не значительны, но могут привести к аварийным ситуациям, если не выдержать технологию. Самостоятельно браться за монтаж тёплых полов можно только тогда, когда есть полная уверенность, что всё будет выполнено правильно. В другой ситуации лучше обратиться к опытным мастерам.
