Устройство теплых полов: особенности укладки

Укладка теплого пола под плитку

Обычно ради большей эффективности теплый пол обустраивается только под плитку, потому что этот материал за счет своей высокой плотности очень хорошо отдает тепло. А за счет пористости оно вдобавок еще и частично аккумулируется, что позволяет несколько сэкономить на подогреве воды.

Материалы и инструменты

Для строительства теплого пола по готовому основанию из бетона или жб-плит потребуется небольшой набор инструментов: сантехнический набор, ножницы для резки металлопласта, полипропилена, сшитого полиэтилена, ножовка или болгарка для резки меди.

Также потребуется измерительные приспособления в составе линейки и рулетки. Карандаш для нанесения разметки и меток.

Из материалов потребуется пленка для гидроизоляции, плотный утеплитель с замком, сетка в картах, хомуты для привязки труб, дюбеля для крепления сетки. Основным материалом является труба, от выбора которой зависит количество фитингов и прочих деталей.

Расчет количества материала

Чтобы определить необходимое количество труб для теплого пола, придется выполнить точные измерения геометрии помещения. Каждую из двух смежных сторон умножить на шаг, который обычно составляет 10-15 см и суммировать полученные значения.

Это и будет ориентировочная длина трубы, которая необходима для прокладки системы теплый пол

Только важно учесть также длину участков труб для подвода к коллекторному шкафу, который обычно располагается в котельной

Хомуты крепятся через каждые 30-40 см, чтобы исключить нежелательного подъема теплотрассы. Сетка покупается по квадратуре помещения.

Установка коллекторного шкафа

Монтаж коллекторного шкафа выполняется в котельной, поближе к источнику тепла. Сразу оттуда выводится на все комнаты отдельными контурами. Тут же на коллекторный узел монтируется насос, предохранительный клапан для защиты от превышения давления. Чтобы насос крутил не постоянно, а поддерживал заданный температурный режим, к нему стыкуется термостат с интегрированным таймером.

Заливка стяжки

После того, как труба была уложена, приступайте к выполнению заливки стяжки. Для этого готовится цементно-песчаный раствор, который заливается в помещениях и выравнивается правилом.

Рекомендуемая толщина стяжки не должна превышать 5-6 см.

Перед тем, как заливать раствор, по периметру помещения необходимо приклеить демпферную ленту.

Выбор плитки

После того, как теплый пол был обустроен, приступайте к выбору плитки. Она может быть любой в зависимости от предпочтений хозяина. Здесь фантазия безгранична, но выбирать следует нечто подходящее под существующий интерьер, если он имеется.

Как подготовить плитку к укладке на теплый пол?

Особой подготовки плитка не требует при ее укладке на теплый пол. Выбирайте правильно клеевой состав, который должен быть адаптирован к применению на скользких  поверхностях.

Подготовка заключается в подрезке, но делать это лучше после того, как будет уложен целый кафель, чтобы минимизировать потери неправильным резом. Поверхность, на которую будет уложена плитка, предварительно пропитайте грунтом высокого проникновения.

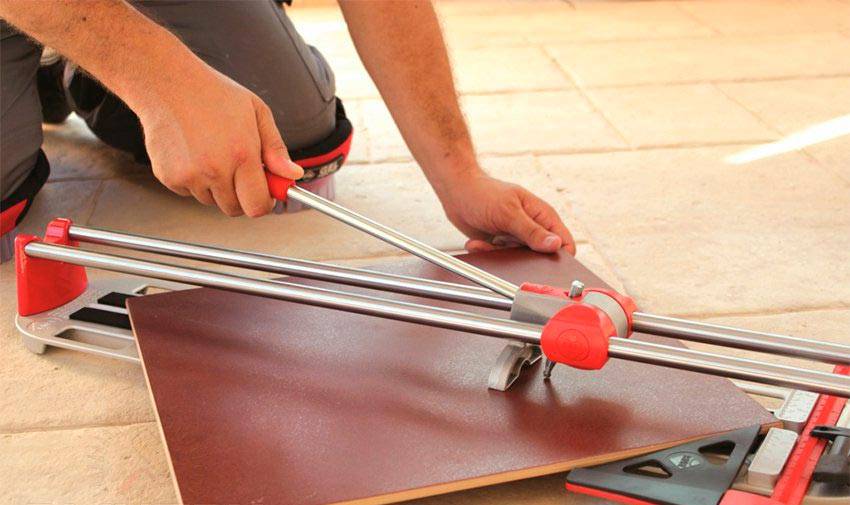

Рекомендуем также посмотреть — Как резать плитку ручным плиткорезом

Разметка помещения

Для облегчения процесса разметки помещения для дальнейшей укладки плитки можно воспользоваться лазерным уровнем. Это самый удобный и технологичный вариант. Но также можно по старинке – применить шнурок с красящим порошком.

Укладка плитки

Укладывать кафель необходимо с середины, отметив нулевую линию с перпендикулярным пересечением. От этого места будет удобно отходить в разные стороны. Каждую плитку контролируйте уровнем в нескольких точках.

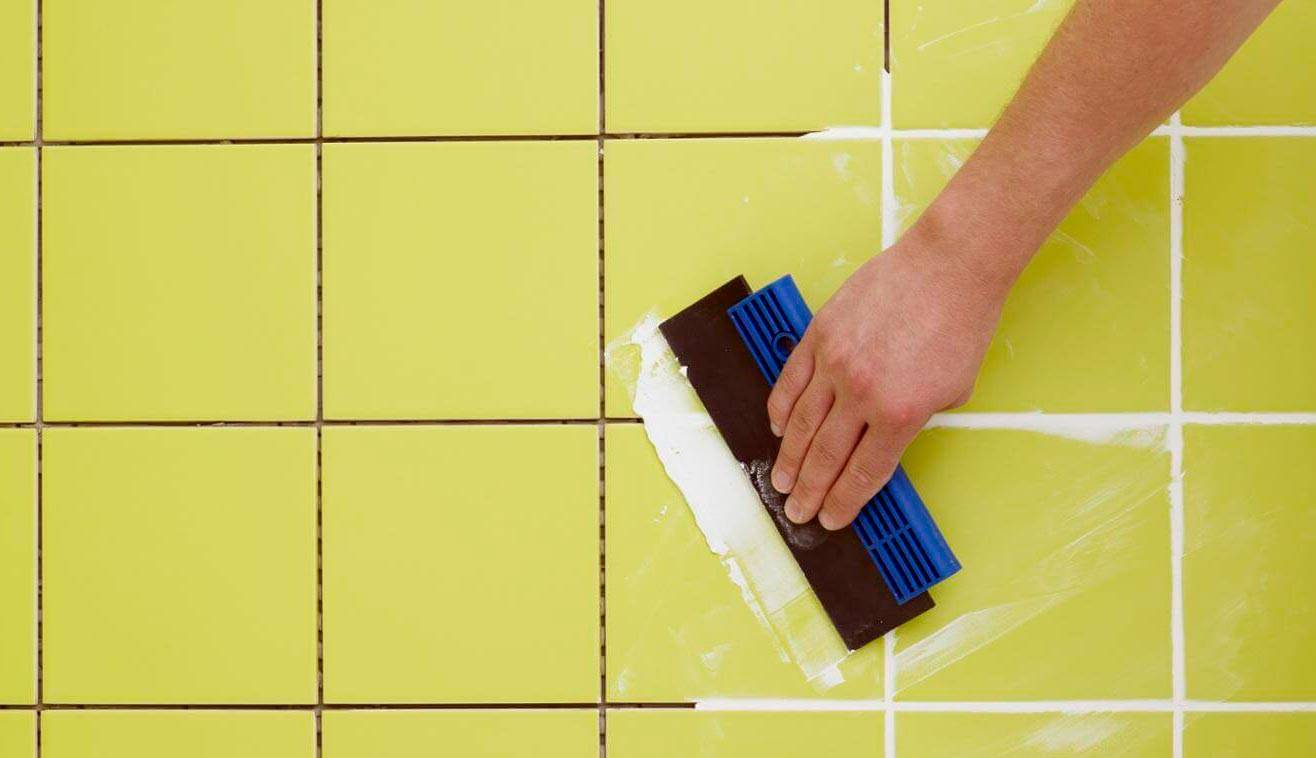

Обработка швов

На следующий день, после того, как клей подсох, он аккуратно удаляется из швов при помощи шпателя или иного приспособления. Это необходимо для их декоративной заделки затиркой.

Опрессовка системы

После того, как был выполнен монтаж системы отопления, и она подключена к коллектору и котлу, выполните опрессовку. Процедура заключается в подъеме давления в ней до максимального предела и выдержки системы в течение некоторого времени. В результате чего все фитинги уплотняются за счет внутреннего давления.

Самостоятельный монтаж инфракрасного пола

Технология монтажа этого вида обогрева наиболее простая, однако имеется ряд нюансов, о которых нужно знать перед тем, как монтировать систему самостоятельно. Соблюдение инструкции поможет избежать ненужных расходов времени  и средств. Для простоты расчетов опишем процесс монтажа теплого пола в помещении длиной 4 м и шириной 3 м.

Планировка укладки

Именно на этом этапе допускается больше всего ошибок, которые усложняют дальнейшую работу

На что определить внимание? В первую очередь на то, где будет находиться регулятор температуры. Тут важна взаимосвязь: терморегулятор крепится на ту стену, возле которой будут подключаться маты к электросети, а сами маты должны быть уложены таким образом, чтобы было как можно меньше стыков между ними

Планировка усложняется тем, что нельзя превышать максимальную длину листа пленочного пола. В случае с нашим помещением рационально будет использовать рулоны шириной 1 метр. При этом укладывать их нужно вдоль стены с длиной 4 метра (максимальная длина листа при ширине 1 метр как раз равна четырем метрам). Терморегулятор будет находиться на стене трехметровой ширины.

После планировки последовательность действий будет следующей:

Сделать в утеплителе углубление для сенсорного датчика. Оптимально место для него – как можно ближе к термостату.

Расстелить маты, согласно планировке, избегая перехлестов и больших зазоров. Если требуется материал разрезать, то делать это в свободных от темного напыления местах и не повреждать жилы. Скрепить листы между собой, используя обычный малярный скотч.

На стороне, противоположной от точки подключения, заизолировать края материала с помощью битумной изоляции. Чтобы изолированное место не топорщилось, его следует утопить в утеплитель. Сверху закрепить малярным скотчем, это предаст конструкции дополнительную защиту. Используя скотч прикрепить пленку по периметру к теплоизоляции.

К месту для подключения прикрепить зажимы, которые идут в комплекте. Делается это следующим образом: нижнюю часть зажима просунуть между пленкой и жилой, верхнюю плотно прижать, чтобы пробить пленку, но не повредить жилу. Заизолировать зажимы, используя битумную изоляцию.

Подключить кабель сенсорного датчика к соответствующей клемме на терморегуляторе. Подключить маты, согласно прилагаемой инструкции.

Подключить терморегулятор к электрической цепи. Мощность устройства рассчитывается следующим образом: необходимо умножить мощность одного квадратного метра инфракрасного пола на общую площадь настила. Совет: подключать термостат можно и в обычную розетку, но лучше использовать УЗО или автоматический выключатель.

Сделать тестовый запуск системы. Для этого включить ее на 15 минут и проверить, чтобы все маты прогревались равномерно, а места подключения не искрили.

Если все работает исправно – монтаж теплого пола своими руками выполнен, и можно приступить к укладке напольного покрытия.

Многие люди задают вопрос, для чего нужен терморегулятор, можно ли обойтись без него? Ответ прост: нельзя. Температура теплого пола не должна быть выше 27-28 градусов, при большем значении будет портиться напольное покрытие.

Преимущества гидравлического пола

Водяной теплый пол

Пол становится источником тепла в помещении, обеспечивая горизонтальный равномерный прогрев в любом участке помещения. Тепло распространяется вертикально, создавая естественный эффект «ноги в тепле, голова в холоде», в отличие от радиаторного отопления, когда тепло идет вверх и затем возвращается вниз.

Особенно хорошо работает такая система обогрева там, где высокие потолки. Воздух не пересыхает, квартира прогревается равномерно. Эстетически гидравлические полы тоже выигрывают, поскольку нет нужды в настенных радиаторах, пространство освобождается. Кроме этого, водяной теплый пол экономически выгоден в эксплуатации, энергопотребление его ниже, а значит, снижаются расходы на содержание системы.

Разновидности полистирольных плит

Полистирольные плиты могут быть двух видов:

  • маты с выступами или пазами, в которые укладываются трубы;

  • гладкие маты.

Проще всего осуществлять монтаж отопительной системы на плиты с выступами – это так называемые бобышки, между которыми легко укладывать трубы, сделанные из любого материала:

  • полиэтиленовые;

  • металлические;

  • металлопластиковые.

Полистирольные маты можно укладывать на основание, выполненное из дерева или бетона. Конструкция с использованием этих плит может выдержать любое финишное покрытие, даже плитку. Если полистирольные плиты не имеют бобышек – гладкие, то пазы для укладки труб следует вырезать самостоятельно. Это бюджетный вариант, наиболее часто можно встретить листы обычного пенопласта (ПСБ-С-35, 50), или экструдированный полистирол – пеноплекс. Листы имеют толщину до 4 см.

Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола

Маты с выступами представляют собой тот же лист пенопласта, на поверхности которого есть специальные выступы или цилиндры, высота их 25 мм. Между этими цилиндрами удобно размещать трубы. Наиболее часто для систем теплого водяного пола, применяются полиэтиленовые трубы с диаметром 16 мм, закрепленные в пазы – они надежно зафиксированы и не сдвигаются. Кроме того, на таких матах установлены монтажные замки, благодаря которым процесс сборки значительно упрощается.

Для наилучшего распределения тепла от нагревательных элементов, в системе используются металлические пластины. Они размещаются на участках, где трубы будут лежать ровно, и способствуют созданию сплошного теплового поля.

Теплый пол под ламинат без цементной стяжки

Укладка чистового напольного покрытия: советы и рекомендации

Инфракрасный теплый пол редко монтируют в бетонную стяжку, чаще всего приступают непосредственно к укладке напольного покрытия. Поэтому к завершающим работам можно приступать сразу, после остывания системы. Нужно знать, что материал для пола имеет разные требования к укладке на теплый пленочный пол:

Линолеум и ковролин ложится на листы фанеры или ОСБ, защищающие пленочный обогрев от нежелательного механического воздействия и помогающие добиться идеально ровной поверхности пола

  • ламинат, паркет и другие материалы из дерева можно укладывать непосредственно на теплый пол;
  • кафель и керамогранит кладется на клей. Перед тем как положить, нужно закрепить на пленочной системе подогрева сетку, фиксируя ее с помощью дюбелей. Сверлить отверстия под крепежи нужно в местах, где отсутствует темное графитовое напыление. Время между окончанием укладки плитки и запуском подогрева не должно быть меньше четырех недель. Именно столько требуется времени на то, чтобы влага из клея испарилась полностью.

Положить чистовое напольное покрытие на кабельный теплый пол возможно после окончательного застывания стяжки. Если же по каким-то причинам стяжка не заливалась, то нужно соблюдать следующие правила:

  • кафель, керамогранит и им подобные материалы укладывать без стяжки нежелательно: поверхность не будет прогреваться равномерно;
  • ламинат и паркет можно класть на кабель, если ширина шага его не больше 8 см;
  • стелить линолеум, мармолеум, ковролин на кабельный пол без стяжки категорически запрещено.

Как видите, если соблюдать рекомендации и пошаговые инструкции, изложенные в статье, выполнить монтаж теплого электрического пола самостоятельно – вполне реальная задача. Главное, не надеяться на русский «авось» и в случае каких-либо сомнений обратиться за консультацией к квалифицированному электрику. Этим вы не только оградите себя от ненужных трат по ремонту теплого пола, но и сделаете пол безопасным для своей семьи.

Апробация смонтированной системы теплого пола

После завершения сборки системы своими руками и подключения ее к водной магистрали и электрической сети необходимо проверить эффективность ее работы. Для этого во все контуры по очереди подается прошедшая нагрев вода.

Параллельно под давлением воды из труб выгоняется воздушные пробки и скопившаяся пыль. Если этого не произошло, необходимо открыть краны, которые должны иметься на каждой ветви контура и постепенно спустить воздух.

Опрессовка трубопровода водяного пола под двойным рабочим давлении

По технологическим правилам проверка должна длиться не менее суток под рабочим давлением. Не убедившись, что при монтаже труб своими руками вы не допустили ошибок и что схема полностью готова к работе, (то есть нигде не течет и давление хорошо держится) нельзя переходить к следующему этапу.

Как установить своими руками?

Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.

Пошаговая инструкция установки ЭТП:

  • выровняйте черновую поверхность и ликвидируйте все ее дефекты;
  • постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;

  • уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
  • для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
  • после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.

Виды и типы электрополов

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

  • классические кабельные, имеющие несколько разновидностей;
  • инновационные инфракрасно-карбоновые, стержневые и пленочные;
  • и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

  • им требуется сухое монтажное основание;
  • они нуждаются в теплоизоляции с заземлением;
  • их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

  • особенностям монтажных технологий;
  • сочетанию с различными видами напольных покрытий;
  • качеству вырабатываемого тепла.

Монтаж труб

Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:

  • Металлопластиковых.
  • Полиэтиленовых высокой плотности.

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:

  • В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: «Какое расстояние между трубами водяного теплого пола»).
  • Укладка должна осуществляться на расстоянии в 150 мм от стен.
  • Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
  • Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
  • В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:

  • Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
  • Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.

Теплый пол и особенности материалов

Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:

  • Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
  • Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
  • Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

Используемые материалы

Непосредственно перед укладкой греющих водяных полов в деревянном доме сами основания надежно утепляются. Поэтому на подготовительном этапе придется подобрать следующие группы комплектующих изделий:

  • марку утеплителя;
  • материал водоводов (труб);
  • тип и марку утеплительных пластин.

Теплоизоляторы

Из известных и доступных пользователю материалов для утепления отопительных конструкций оптимально подходит базальтовая (каменная) вата. Теплоизолятор проницаем для водных паров и хорошо сочетается с древесиной, позволяя ей «дышать» и не допустить гниения

С другой стороны, при монтаже минеральной ваты важно обеспечить условия для удаления паров, так как в противном случае она намокает и теряет свои теплоизоляционные свойства

Для утепления покрытий на первых этажах рекомендуется применять утеплители на ее основе плотностью 40-80 кг/м³ и толщиной до 200 мм. Для межэтажных перекрытий вполне подойдет тот же материал толщиной 50-100 мм. Его задача в этом случае расширяется и помимо теплоизоляции дополняется получением хорошей звукоизоляции.

Трубы для теплого пола


Для водяного контура подходят трубы из металлопластика, полиэтилена или полипропилена

При выборе труб, укладываемых на маты для теплого пола без стяжки, обязательно учитываются следующие моменты:

  • Выбираются трубные изделия диаметром 16 и 20 мм.
  • Самыми подходящими материалами считаются сшитый полиэтилен, металлизированный пластик и медь. Предпочтение отдается полимерным изделиям на основе СП.

Качественные полиэтиленовые трубы от известных производителей стоят не дешевле образцов из металлопластика и почти не уступают им по эксплуатационным показателям. Принципиального различия между отдельными видами полимерных изделий нет, для теплых полов они одинаково хороши.

Медные трубы заметно дороже, а на их монтаж расходуется много сил и времени. Зато по тепловой отдаче с медью не сравнится ни один из известных материалов

Единственное, на что в этом случае обращается внимание – недопустимость их использования в комплекте с алюминиевыми распределительными пластинами. Эти металлы несовместимы по своей химической структуре, из-за чего зона контакта со временем окисляется, а затем разрушается

Распределительные пластины


Теплопроводность алюминия высокая, поэтому его часто используют под водяной контур

Поскольку теплопроводность у заготовок на основе алюминия выше, чем у стальных изделий, этот материал чаще всего используется при их изготовлении (за исключением разводки из медных труб). При этом следует знать, что хорошие алюминиевые пластины значительно дороже своих оцинкованных аналогов (примерно в 1,5-4 раза). Наблюдаемый разброс цен связан с различной толщиной пластинчатых заготовок. Поэтому специалисты советуют выбирать для отвода тепла толстостенные пластинки, способные аккумулировать, а затем отдавать тепловую энергию.

Как функционирует теплый пол водяной

Предназначением данной системы является поддержание в помещении заданной пользователем температуры. Для этого применяется схема стандартной укладки теплого пола внутри стяжки. Труба устанавливается равномерно по всей площади. Подогрев теплоносителя осуществляется с применением индивидуального котла. Для принудительного перемещения по контуру используется специальная помпа.

Современный теплый пол – удобное устройство. При падении температуры теплоносителя ниже определенного уровня срабатывает датчик и автоматика котла. Зажигается газовая горелка и происходит нагрев жидкости. Этот циклический процесс повторяется без необходимости вмешательства и строгого контроля. В более точных системах используют показания датчиков температуры воздуха.

Типовая схема подключения стандартного теплого водяного пола

Плюсы и минусы тёплого пола в коттедже

Оценочные характеристики применяются только при сравнении альтернативных решений. У тёплых полов есть только один реальный конкурент – радиаторное отопление:

Радиаторы Водяной тёплый пол
Стоимость проекта Дешевле на 20-40% как по оборудованию, так и по работам. Увеличение цены начинается с этапа проектирования. Но это разовые траты!
Распределение тепла и прогрев помещения Нагрев комнат локальный, и за комфортную температуру во всём помещении отвечают конвекционные потоки. Абсолютное преимущество. Сам принцип системы тёплых полов декларирует, что комната прогревается сразу по всей площади.
Срок службы Производители дают гарантию на качественные радиаторы 50 лет. Но даже чугунные радиаторы выпуска 60-х годов продолжают работать. Гарантия на оборудование − 50 лет. Но на российский рынок водяные тёплые полы пришли около 25 лет назад, поэтому опытная проверка ещё только предстоит.
Доступность ремонта Никаких сложностей даже с минимальным набором инструментов. Чрезвычайно трудоёмкая и сложная задача даже для профессионалов.
Инерционность − регулировка Сами радиаторы почти мгновенно реагируют на изменение температуры теплоносителя, но это не влияет на прогрев всей комнаты. При отключении теплоподачи батареи отопления остынут первыми. Система откликается гораздо медленнее, для ощутимых изменений может потребоваться до 1,5-2 часа. Зато прогрев будет ощущаться сразу по всей площади комнаты.
Экономичность Ситуация достаточно скабрезная. Если два абсолютно одинаковых дома теряют аналогичное количество тепла, то для компенсации им надо такое же количество тепла получить от системы обогрева. При типовом решении счета на оплату энергоносителей будут приходить примерно одинаковые. Но у водяных тёплых полов есть возможность реализовать заложенный потенциал системы!
Температура теплоносителя достигает 95-97˚C. КПД водогрейного котла ≈85%. Максимальная температура теплоносителя не превышает 60˚C. Это позволяет укомплектовать систему конденсационным низкотемпературным котлом. Его КПД может превышать 100%.
Эстетичность Даже самые современные радиаторы будут находиться на виду, что ограничивает творческие задумки дизайнера. Идеальная, потому что систему водяного тёплого пола вообще не видно.
Комфорт Только рядом с радиатором отопления. Комфорт пребывания отмечают 100% пользователей.

Табличные данные достоверны при условии, что обустройством систем отопления коттеджа занимались профессиональные строители и на идентичных объектах.

Виды материалов

Монтаж водяного теплого пола без стяжки выполняют при помощи одного из нескольких методов. Основа, на которую раскладывают трубы, может быть деревянная или из полистирола. В ней предусмотрены пазы, в которые вкладываются трубы. Также на основание укладывают металлические пластины. Они позволяют равномерно распределить тепло по поверхности пола.

Когда трубы будут разложены в пазы, их накрывают при помощи различных материалов. Они призваны обеспечить жесткость основания. Сначала на трубы укладывают гидроизоляцию. Дальше монтируются листы ГВЛ. Без них конструкция не будет прочной. Затем можно установить финишное покрытие. Это может быть плитка, ламинат, паркет или ковролин. Эти материалы отличаются определенной теплопроводностью.

Лучше всего для системы теплого пола любого типа подходит отделка из кафельной плитки. Это наиболее теплопроводный материал. При его использовании затраты на обогрев помещения будут меньше. Пол будет прогреваться быстрее. Однако далеко не для каждого интерьера подходит этот тип отделки. Поэтому применяют и другие разновидности.

Следует учесть, что, выбирая для отделки пола ламинат, паркет или ковролин, следует отдавать предпочтение разновидностям с минимальной толщиной. В этом случае теплоизоляционный эффект этих материалов будет меньше.

Монтаж теплого водяного пола

Давайте рассмотрим технологию монтажа пола под бетонную стяжку. Эту работу вполне можно осуществить своими руками, главное действовать по намеченному плану. Но обо всем по порядку.

Взгляните на картинку. Устройство всей системы теплого пола довольно элементарно: к нагревательному котлу при помощи труб подключаются коллекторы. Один коллектор для приема горячей воды из котла, второй коллектор для отдачи остывшей воды обратно(все как в классической системе отопления). На рисунке еще представлены такие элементы как расширительный бачок, манометр и электронасос:  эти элементы напрямую не относятся к устройству водяного теплого пола, это скорее элементы котла, ведь в некоторых случаях их может и не быть(к примеру при использовании двухконтурного котла, в котором все оборудование скрыто в одном блоке).

Изначально стоит определиться с местом расположения коллектора, и возможно заранее установить для него специальную «коробку». Такой щиток нужен для удобного управления водяным теплым полом.

Водяной теплый пол идеален для плитки, ламината и деревянных домов — схема укладки

В помещении, где планируется укладка и установка теплого пола необходимо произвести разметку обрабатываемой площади. Желательно это делать по специальным секторам до 40 см2, чтобы при этом учитывать температурные расширения стяжки за счет нагревания. Расчет водяного пола проще производить на обычном тетрадном листе «в клеточку». Нарисуйте в масштабе все трубы в помещении, это поможет точно рассчитать необходимое количество материалов и труб. Система водяного пола должна быть тщательно просчитана.

У наружных стен квартиры или дома, стоит сделать отступ побольше или шаг трубы увеличить, т.к. в этих местах система будет наименее эффективна. Также стоит заранее подумать, где и какая мебель будет установлена, ведь согласитесь, нет никакого смысла обогревать пол под диваном или кухонным гарнитуром. Правильным планированием вы можете сэкономить значительную часть средств на ремонт.

Но давайте приступим к монтажу. Первым этапом является прокладка теплоизоляции: пенопласт, пенополистриол или же пеноплекс. Именно эти материалы препятствуют тепловым потерям в помещении, и все необходимое тепло пойдет вверх. Причем нужно выбирать теплоизоляцию с фольгированной поверхностью.

Далее, по периметру всего помещения, а также вдоль стен  и между выделенными секторами следует проложить демпферную ленту(продается в любом строительном магазине). Она позволить компенсировать тепловое расширение, которое происходит под бетонной стяжкой.

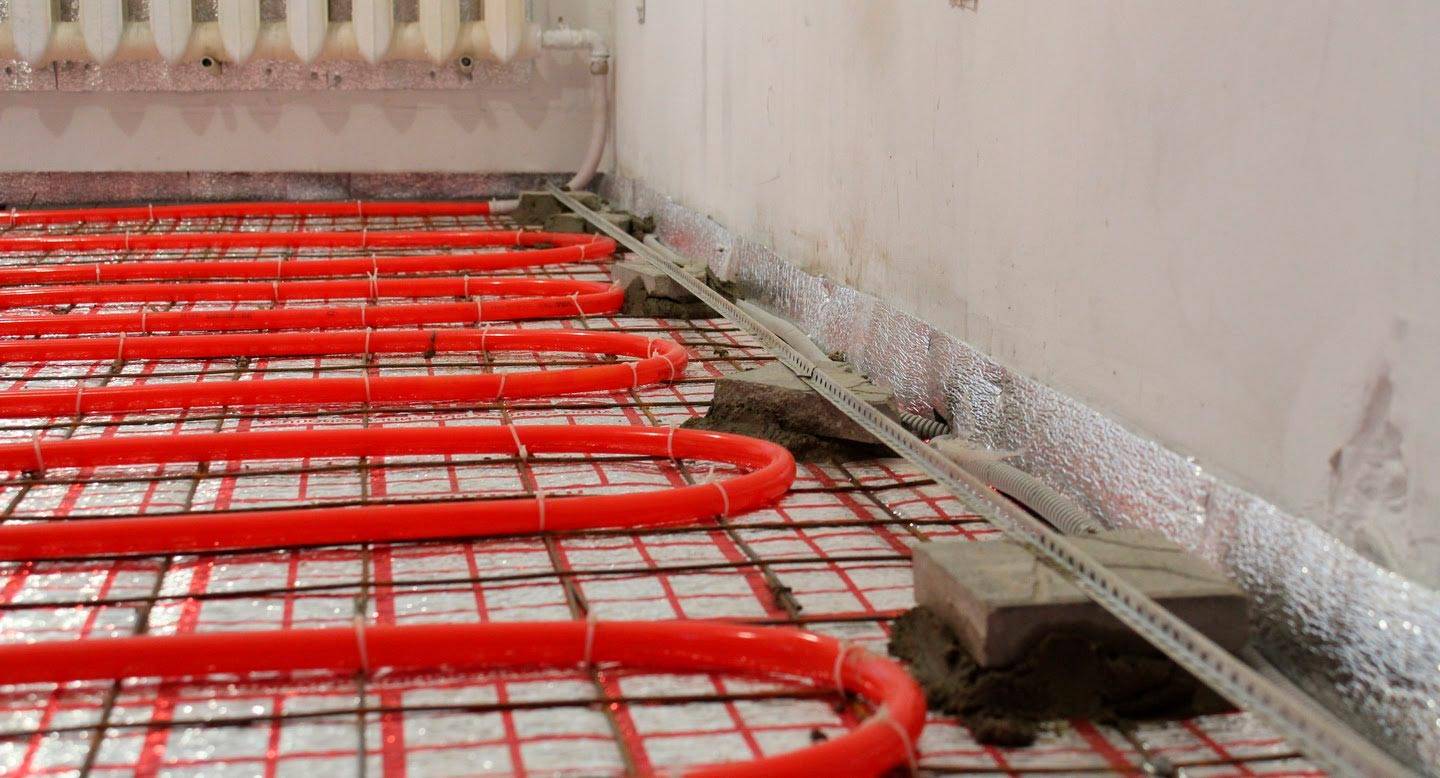

После этого следует положить арматурную сетку, к которой будут крепиться трубы водяного теплого пола. Как сетка уложена, начинается прокладка труб. Чаще всего трубы укладывают змейкой, двойной змейкой, спиралью со смещенным центом.  О том, как можно постелить трубы водяного теплого пола можно посмотреть на фото и видео на этой странице.

Трубы теплого пола прикрепляются к арматурной сетке по схеме с использованием пластиковых хомутов с шагом в один метр.

Не стоит забывать и о том, что шаг укладки труб для водяного пола должен быть от 10 до 40  сантиметров. А расстояние от трубы  до ближайшей стены не менее 8 см.

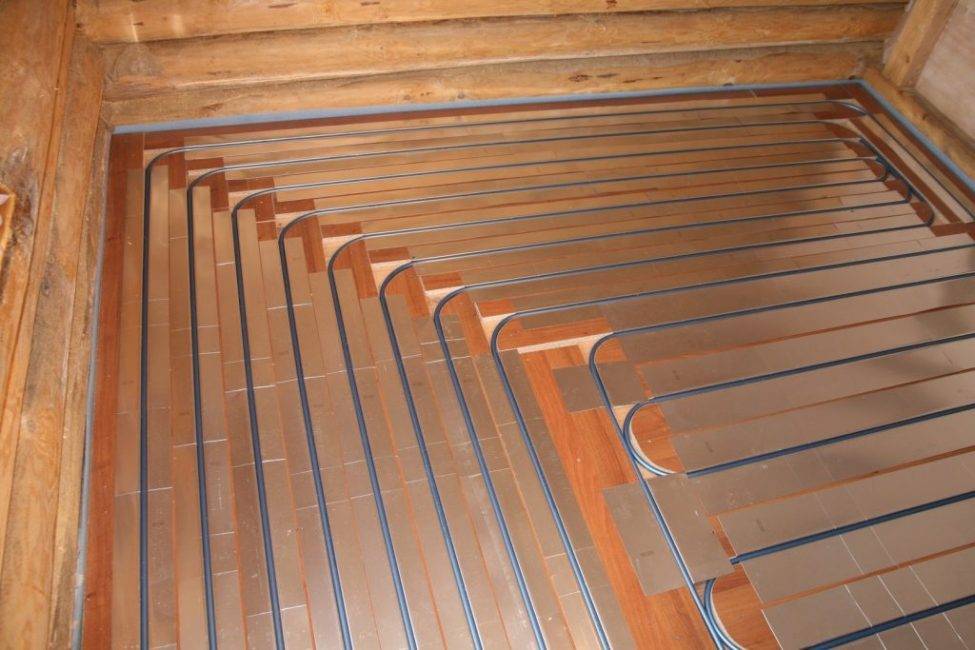

Монтаж водяного контура на деревянное основание

Укладка контура на деревянное основание

Работы проводятся в несколько этапов:

  1. Поверка деревянного основания, замена поврежденных элементов, обработка конструкций антисептиком и антипиреном
  2. Укладка пароизоляционной мембраны по лагам (если используется минеральная вата). Полотнища монтируются внахлест, с проклейкой стыков скотчем
  3. Теплоизоляция – плиты из минеральной ваты укладываются между лагами враспор, если используется вспененный полимерный материал, зазоры заполняются монтажной пеной
  4. Монтаж гидроизоляции – настилается с заходом на стены толстая пленка или мембрана, полотна укладываются с нахлестом 10-15 см, стыки проклеиваются с обеих сторон скотчем
  5. По лагам укладываются деревянные рейки или полосы листового материала (ДСП, ОСБ, фанера). Толщина реек соответствует шагу между витками контура, ширина и высота зазоров позволяет уложить трубу. В местах изгибов контура торцы реек закругляют
  6. На прямых участках поверх реек укладываются специальные рассеивающие пластины из алюминия (можно заменить плотной фольгой). В пазы пластин вставляется труба контура
  7. Поверх укладывается пароизоляционная мембрана, затем ламинат или паркетная доска. Если планируется использовать керамическую плитку, линолеум или плитку ПВХ, требуется смонтировать настил из фанеры, ГВЛ или ДСП

Перед покупкой древесносодержащих и отделочных материалов убедитесь, что они подходят для эксплуатации в составе теплого пола – не деформируются при нагреве, не выделяют вредных веществ.

Что необходимо купить заранее:

В зависимости от вариантов, предлагаемых в сантехнических магазинах или на строительных рынках, комплектующие могут не значительно отличаться, но в целом, для устройства такого пола необходимы:

  • Специальные трубы для водяного теплого пола. В среднем, на 1 кв.м. помещения вам потребуется 6-7 метров трубы.;
  • Коллектор для водяного теплого пола;
  • Щиток для коллектора. Технология требует размещать коллектор в удобном и доступном месте, поэтому выбирайте варианты по эстетичнее;
  • Некоторые индивидуальные комплектующие, в зависимости от устройства коллектора;
  • Арматурная сетка и материалы для стяжки и монтажа(не понадобится если трубы укладываются под ламинат или деревянные полы);
  • Пластиковые хомуты;
  • Подразумевается, что у вас уже есть рабочий котел, с возможностью подключения к нему труб теплого водяного пола.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
