Комбинация электро и водяного пола

Как сделать своими руками?

Каждый тип теплого пола имеет характерные отличия монтажа. Приведем типовую инструкцию для мастера, который решил обойтись своими силами.

Кабельный пол:

  • Подготовка основания.
  • Укладка гидроизоляции в санитарных помещениях – санузел, ванная.
  • Монтаж фиксирующей ленты и укладка провода с требуемым шагом. Конец кабеля заводят в распределительный короб, где размещен терморегулятор.
  • Установка специальной трубы с температурным датчиком. Ее запаянный конец располагают на полу (0,7-1,0 м от стены), другой заводят в короб (он будет подключаться к терморегулятору).
  • После выполнения и высыхания стяжки, готовую систему разрешается включать в сеть.

Укладка одножильного нагревательного кабеля

Применение нагревательных матов:

  • Настил матов на подготовленную основу без нахлеста, для необходимости компактной укладки могут выполняться разрезы. Имейте ввиду: если применяется одножильный провод, оба конца заходят в распределительный короб, если двужильный – один.
  • Маты приклеивают к полу специальным клеем.
  • Установка датчика температуры.
  • Проверка работоспособности системы.
  • Монтаж покрытия из плитки или выполнение стяжки под настил финишной отделки.

Нагревательный мат

Монтаж пленочного пола:

  • Установка распределительной коробки, размещение в ней терморегулятора, подведение питающего кабеля.
  • Поверхность основания накрывается слоем теплоизоляции.
  • Укладка пленки с закреплением краев скотчем для предотвращения сдвигов.
  • Подключение (с обязательной изоляцией) монтажных проводов к электроконтактам нагревателя и их вывод к коробке.
  • Установка датчика температуры (желательно во 2-й секции теплого пола).
  • Тест работоспособности системы.
  • Настил полиэтиленовой пленки и выполнение монтажа финишного покрытия.

Инфракрасный пленочный теплый пол под ламинат

Подсоединение терморегулятора к системе

Схемы монтажа пленочного теплого пола

Перед тем, как подсоединить теплый пол, независимо от его типа, нужно определиться с расположением терморегулятора. Это устройство применяется для поддержания стабильной заданной температуры внутри помещения. Помимо этого, посредством терморегулятора производится непосредственное подключение теплого пола к сети.

Монтаж терморегулятора лучше выполнить вблизи имеющейся электропроводки

Перед подключением терморегулятора нужно в первую очередь определиться, каким методом это будет делаться: запитка от щитка или использование розетки. Сразу стоит отметить, что эти два способа предполагают дополнительное включение в цепь автоматического выключателя, который будет срабатывать при поломках, перегреве или коротком замыкании. Его предельная мощность выключения подбирается в зависимости от вида теплого пола.

В большинстве случаев на терморегуляторе указывается схема подключения, что значительно упрощает монтаж без помощи электриков. Если схема отсутствует, то к следующим клеммам нужно подключать такие провода:

  • 1 клемма – фаза сети;
  • 2 клемма – ноль сети;
  • 3, 4 клеммы – жилы нагревательного элемента;
  • 5 клемма – таймер;
  • 6, 7 клеммы – датчик температуры пола.

Такое распределение является стандартным, но стоит понимать, что разные производители могут создавать схемы, которые требуют другого подсоединения. Все зависит от конструкции и дополнительных возможностей системы.

Подготавливаем место под установку терморегулятора: подводим к нему электропитание (скрытое или открытое, по желанию)

Перед подсоединением нужно в стене проштробить небольшую канаву. В ней будут размещаться две трубки из пластика. В одну в дальнейшем будут пропускаться провода нагревательного элемента, а во второй расположится термодатчик. По окончании этих мероприятий можно приступать к монтажу и подключению всей системы теплого пола.

Особенности водяного пола

Водяной теплый пол часто является частью системы центрального отопления. Правильный теплый пол с водой в качестве теплоносителя сложен в исполнении. При его монтаже требуется определенный опыт и довольно высокий уровень квалификации.

Его можно подключать к теплоцентрали только в новостройках, где имеются теплообменные стояки. В домах старого жилищного фонда это делать запрещено: вода, пройдя по контуру, остывает. Это приводит к тому, что температура носителя у соседей будет недостаточно высокой. Кроме того, зависимость от централизованного отопления не позволяет пользоваться конструкцией после того, как закончится отопительный сезон.

Но если электрокотел входит в комплект, теплый пол будет работать в любое время года.В этом случае потребуются дополнительные затраты при монтаже, но дешевизна эксплуатации впоследствии их окупит. При необходимости систему можно перенастраивать под различные виды источника энергии (любые типы нагревателей, вплоть до солнечных коллекторов, тепловые насосы и т. п.).

Если такой теплый пол будет поврежден, то это повлечет за собой вытекание части воды. Вследствие этого снижается давление и отопление прекращается. В автономной конструкции утечка может составить до нескольких литров. Если пол подключен к центральному отоплению через промежуточный теплообменник, то возможны потери до 10 литров. При отсутствии такого подключения вытечет довольно большое количество воды. Чтобы предотвратить ущерб, который может причинить помещению горячая вода, необходимо как можно быстрее перекрыть соответствующий кран.

Для ремонта поврежденной трубки потребуется разобрать небольшой участок пола (примерно 30 на 15 см).

Теплопотери что это и где их взять

Расчет теплого пола делают по каждому помещению, в котором он будет уложен. Основан он на том, что вы знаете теплопотери дома в целом и в каждом помещении конкретно. Теплопотери — это то количество тепла, которое требуется возместить, чтобы поддерживать определенную/желаемую температуру. Теплопотери зависят от толщины и материала стен, от типа окон/дверей, от того как сделан пол, отапливаемое внизу помещение или нет, какой потолок, чердак, как это все утеплено. В общем, критериев масса. Учитывается все это в теплотехническом расчете.

Количество тепла для поддержания нужной температуры очень зависит от материала наружных стен и утепления

Теплотехнический расчет можно сделать самостоятельно (есть достаточное количество калькуляторов, методик), можно заказать в строительной организации. Для примерных прикидок можно воспользоваться усредненными нормами. Так считают, что для отопления одного квадратного метра в Средней полосе России требуется 100 Вт на квадратный метр площади. Это при условии, что утепление — среднее, высота потолков — 2,2-2,7 м, наружных стен не более чем две.

Примерные теплопотери для разных технологий строительства

Если утепление ниже среднего или потолки выше, регион более северный — эти показатели приводят к увеличению теплопотерь. Соответственно, наоборот, чем менее суровые зимы и лучше утепление, тем меньше требуется тепла. Подкорректировав таким образом норму, можно сделать более-менее точный расчет теплого пола, но всегда лучше взять с запасом — чтобы не мерзнуть.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

ТеплопередачаУпругостьЭлектропроводностьСрок службы*Цена за 1 м.**Комментарии
ПолипропиленØ 8НизкаяВысокаяНет20 лет22 рГнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEXØ 5НизкаяВысокаяНет20/25 лет36/55 рНе выдерживают перегрева.
МеталлопластикØ 8Ниже среднегоНетНет25 лет60 рИзгиб только со спецоборудованием. Не морозостойкие.
МедныеØ3ВысокаяНетЕсть, требует заземления50 лет240 рХорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейкаØ 2,5-3ВысокаяНетЕсть, требует заземления30 лет92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Преимущества комбинации электричества и жидкого теплоносителя

Основное и главное преимущество, которым обладает новая электро водяная схема внутрипольного обогрева – это отсутствие сложного дополнительного оборудования. Без насосно-смесительного узла, коллектора, предохранительных клапанов и расходомеров трудно представить полноценный водяной теплый пол в рабочем состоянии. В случае с электро водяными полами ситуация кардинально отличается. Система не требует установки целого комплекса обслуживающих приборов, устройств и агрегатов.

К другим преимуществам данной системы можно смело отнести следующие аспекты:

  • система равномерно прогревает поверхность пола до заданных значений температуры;
  • быстрый выход отопительного оборудования на оптимальные рабочие параметры;
  • автоматическое управление;
  • безопасная эксплуатация;
  • крайне малое потребление электроэнергии;
  • быстрый и простой монтаж.

Налицо явное усовершенствование хорошо знакомых нам всем водогрейных полов. За счет новых технологий удалось исключить из устройства системы целый ряд сложных и дорогостоящих агрегатов и механизмов. К тому же комбинированную систему можно использовать для отопления любых жилых помещений. Особый интерес вызывает тот факт, что электро водяная схема обогрева одинаково эффективная при работе в разных температурных режимах. Такой обогрев можно устанавливать для отопления в помещениях любой площади (насколько хватит средств).

С экологической точки зрения и безопасности данная схема практически безопасна. Автоматическая регулировка исключает перегрев нагревательных элементов. Соответственно, в отапливаемом помещении всегда будет поддерживаться заданная температура. При оборудовании такого варианта отопления можно использовать практически любое напольное покрытие.

О недостатках электро водяного теплого пола можно сказать немного. В сравнении с водяным полом, расходы на обогрев немного превысят привычные суммы. Одноразовое вложение средств при покупке оборудования так же может существенно отразиться на вашем бюджете. Однако в комплексе, серьезных минусов от такой отопительной системы в практической плоскости не наблюдается.

Какое отопление лучше: теплый водяной пол или батареи

что лучше теплый водяной пол или радиаторы

В большинстве случаев выбор системы отопления стоит именно между водяным теплым полом или радиаторами. Для того чтобы определиться, достаточно сравнить оба варианта по нескольким ключевым признакам, которые позволят оценить все возможности, плюсы и минусы технологий.

Экономичность

Это один из самых важных вопросов, который в перспективе будет определять объем ежегодных/ежемесячных затрат на отопление. Если сравнивать оба варианта по распределению потоков горячего воздуха в помещении, окажется, что наибольшее тепло батареи остается рядом с ней. Нагрев от теплого пола происходит по всей площади комнаты.

Установка батарей всегда выполняется под окном, чтобы избежать интенсивного образования конденсата. Но это же решение становится причиной того, что в этой же зоне происходит интенсивная потеря тепла. К тому же при недостаточном утеплении стен из-за высокой разницы температур ситуация усугубляется.

Также эффективность использования теплого пола повышается за счет того, что в процессе его работы происходит нагрев бетонной плиты, которая и становится мощным источником тепла, а радиатор способен воздействовать только на находящийся рядом воздух. В итоге экономия при использовании теплого пола составляет в среднем до 30%.

Что дешевле водяной теплый пол или радиаторы

В данном случае многое зависит от площади помещений и устанавливаемого оборудования. Но ввиду большого объема работ по устройству бетонных стяжек, скрытой прокладки трубопроводов, необходимости привлечения профильных специалистов для выполнения таких задач стоимость оборудования и его монтажа при использовании радиаторной системы будет ниже.

Инерционность

Скорость нагрева помещения при включении отопления – важный вопрос, который во многом определяет степень комфорта использования системы. В данном случае решить, что лучше теплый водяной пол или радиаторы будет не просто. Особенность первого варианта состоит в том, что по объективным причинам на нагрев бетонной плиты уйдет больше времени, чем радиатору, воздействующему на воздух. Но при этом и остывание при выключенном отоплении с использованием теплого пола будет происходить намного медленнее. В этом отношении решение о том, это плюс или минус водяных теплых полов может принять для себя только сам пользователь.

Ремонтопригодность

Главной проблемой в данном случае становится вопрос доступности установленного оборудования, трубопроводов. Для водяных теплых полов это минус, но в то же время при условии грамотно подобранного оборудования, корректного проектирования и монтажа системы срок службы скрытого отопления без необходимости ремонта будет равен времени эксплуатации труб. То есть в среднем около 50 лет вскрывать стяжку не придется. Оборудование на основе радиаторов всегда открыто для доступа, но при этом и ремонт ему требуется гораздо чаще.

Аргументов в пользу каждого из вариантов достаточно много, но при этом оптимальным решением в большинстве случаев становится использование комбинированной системы с использованием обеих технологий. При этом все плюсы и минусы теплых водяных полов и радиаторов будут учтены и использованы так, чтобы в итоге проект только выиграл от их совместного использования.

Стержневой пол

Стержневой пол — он обогревает помещение дальневолновыми инфракрасными волнами.

Устройства

Стержневая система — карбоновые параллельные стержни, соединённые в эластичные маты силовым проводом. Средняя ширина полотен составляет 0,8, а длина 25 метров.

Устройство нагревательного элемента — стержни, состоящие из карбона, серебра и меди, но тепло выделяет только карбоновая составляющая. В конструкцию такого электрооборудования так же входит температурный регулятор и датчик. Понадобится битумная изоляция, теплоизоляционный материал, гофрированная труба.

Принцип работы

стержневой карбоновый инфракрасный теплый пол

Watch this video on YouTube

Стержневые инфракрасные полы — саморегулирующие устройства, то есть, объём тепла прямо пропорционален температуре. При плохой теплоотдаче (допустим, вы поставили мебель), количество выделяемого тепла снижается, поэтому не происходит перегрева.

Это свойство позволяет укладывать маты по всей площади. При использовании данной системы, нагреваются не воздушные массы, а осуществляется обогрев предметов в комнате.

Достоинства и недостатки

Важная положительная черта стержневых полов, так же, как и инфракрасных — отсутствие электромагнитного излучения. Обогрев осуществляется инфракрасными волнами.

Система укладываться под любое половое покрытие, она экологически безопасна, может монтироваться в комнатах с нестандартной планировкой и в помещениях с повышенной влажностью. А свойство саморегуляции способствует экономии ресурса, а значит и денег.

Основной недостаток — монтаж только в стяжку, поэтому демонтаж невозможен. Такое отопление имеет высокую стоимость и небольшой срок эксплуатации — от 3 до 10 лет.

Укладка труб в частном доме

Чтобы водяной теплый пол работал эффективно и был достаточно надежным, трубы нужно укладывать на определенном расстоянии друг от друга. Обычно значение шага варьируется в пределах от 15 до 35 см и определяется в зависимости от требуемой теплоотдачи – для более эффективного нагрева шаг нужно уменьшать. Экономить на трубах не стоит – слишком большой шаг приведет к неравномерному прогреву участков пола, что приведет к ощутимому снижению комфорта.

Суммарная длина труб для одного помещения рассчитывается по следующей формуле:

  • D = S / M * k, где
  • D – общая длина труб,
  • S – площадь комнаты,
  • M – шаг укладки,
  • k – коэффициент запаса, варьируется в пределах от 1,1 до 1,4.

Обычно для 1 кв.м. площади помещения требуется около 1,5-3,5 м труб.

Важный момент – раскладка трубопровода, которая может выполняться по одной из следующих схем:

  1. «Змейка». Хороший вариант для небольших помещений. Поскольку площадь невелика, температура в трубах практически не снижается на протяжении всего контура.
  2. «Улитка» и «двойная змейка». Такие варианты раскладки подойдут для помещений среднего размера. Благодаря близкому расположению подающего и обратного контура пол будет прогреваться равномерно.
  3. Схема, включающая несколько контуров. Для полноценного и эффективного отопления больших помещений целесообразнее всего обустраивать несколько отдельных контуром, которые обеспечат хорошую теплоотдачу и будут достаточно надежными.

Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

  1. Трубы. Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
  2. Коллектор. Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
  3. Циркуляционный насос. Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
  4. Демпферная лента. Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
  5. Крепежные элементы. Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна

В этом режиме он достигнет своего наибольшего КПД

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Преимущества и недостатки использования

Жидкостные теплые полы представляют собой отопительное устройство, работающее от электрической сети. В конструкцию входит кабель, который при нагреве передает тепло теплоносителю в трубах.

Комбинированное оборудование имеет немало преимущественных сторон перед водяными и электрическими системами:

  • обеспечение полностью равномерного прогрева,
  • простота установки контура,
  • отсутствие необходимость подключения к котлу,
  • обеспечение рабочего процесса без применения насоса,
  • исключение перегрева кабеля во время эксплуатации системы,
  • несложный процесс замены поврежденных участков,
  • возможность установки в помещениях с высоким уровнем влажности,
  • не требует установки коллекторных узлов,
  • полная безопасность применения,
  • небольшое потребление электрической энергии,
  • автоматический процесс управления.

Как выглядит электро-водяной теплый пол

Электро-водяной теплый пол полностью прогревается за несколько минут. При этом длительность эффекта нагрева намного больше, чем у отопительных систем другого типа.

Недостатков использования жидкостного устройства для обогрева пола пока не отмечено. К минусам можно отнести только высокую стоимость оборудования.

Теплый или комфортный пол

Сразу стоит разобраться в терминологии и в назначении подогрева пола. Могут быть две ситуации:

  • Отопление у вас сделано другого типа, а подогревать пол надо только, чтобы ногам было приятно и тепло. Так называют комфортный пол. Он может включаться самостоятельно. Летом в непогожие дни или ранней осенью, поздней весной. Но глобальное отопление решено иными средствами.

  • Подогрев пола — основной вид отопления. Именно он дает основное тепло. Возможно, есть другие источники тепла, но они больше как резерв — на случай слишком холодных дней. Такой тип называют теплый пол.

Это разделение неофициальное, но так будет проще понять, какой именно подход вам выбрать при расчете и проектировании. А подходы разные, так как требования отличаются.

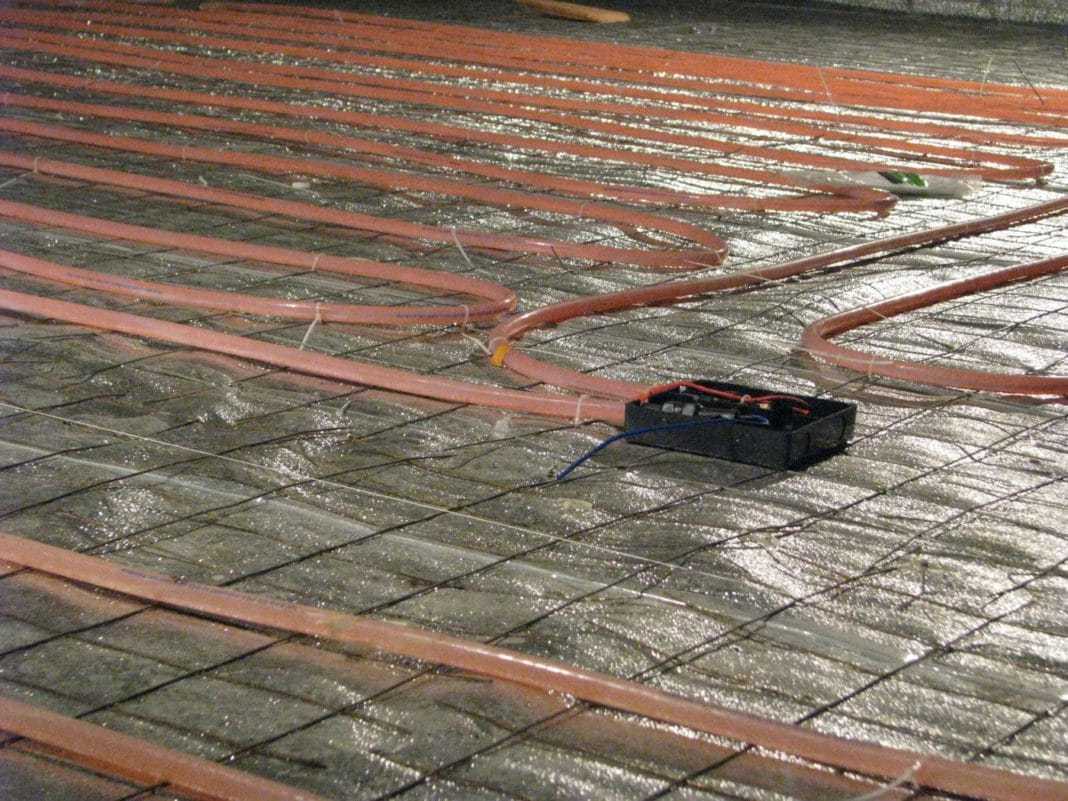

Как устанавливают систему «xl pipe»?

Для качественного отопления дома необходимо правильно подобрать метраж труб для магистрали. Необходимо измерить напольное основание в комнате. Наименьшую длину делят на шаг, с которым укладывают трубу: магистраль укрепляют на основании с шагом от 20-30 см. Полученное число умножают на наибольший показатель длины комнаты. Предлагается рассмотреть следующий пример:

  1. ширина помещения – 3 м; наименьший показатель;
  2. длина – 5 м; наибольший показатель;
  3. шаг между витками 20 см;
  4. длина магистрали: 300 см / 20 см * 500 см = 7500 см = 75 м.

Рекомендуем: Какими характеристиками обладает тёплый пол Shtein?

Для комнаты 3*5 м потребуется 75 м трубы. Производитель предлагает специальную таблицу, в которой указана мощность отопительной системы. В данном случае мощность 3000 Вт.

Необходимо сделать проект укладки магистрали. Это должен быть чертёж, на котором указана длина магистрали, способ укладки труб, шаг между витками. С его помощью легче проводить монтаж и ремонт системы. Как устанавливают систему тёплый пол «xl pipe»?

  1. Напольное основание выравнивают.
  2. Укладывают теплоизоляцию. Рекомендуют техноплекс, пеноплекс. Толщина изоляции 5 см.
  3. На утеплителе располагают отражающий экран. Его использование улучшает прохождение тепловых волн к напольному покрытию в комнате.
  4. Для крепления магистрали нужна арматурная сетка. Её распределяют по всему основанию, но вплотную к стене не подводят. Расстояние от стены до сетки 5 см.
  5. На полу устанавливают распределительную коробку. От неё начинают монтаж трубопровода.
  6. Трубы укладывают «змейкой» или «улиткой». Если использовали методику укладки «улиткой», то первый шаг будет 60 см. Трубу доводят до центра, поворачивают в обратном направлении. Второй шаг 30 см. Трубу выводят к распределительной коробке.
  7. Укрепляют магистраль с помощью пластиковых лент к арматурной сетке.
  8. Для подключения кабеля к терморегулятору необходимы дополнительные провода. Терморегулятор устанавливают на стене, на расстоянии не менее 30 см от пола.
  9. На полу укрепляют датчик. Его располагают либо на трубе, либо на расстоянии не менее 3 см от неё. Малое расстояние позволит прибору быстро уловить максимальную или минимальную температуру теплоносителя в трубе, и дать сигнал терморегулятору о включении или об отключении системы.
  10. Проводят тестирование тёплого пола. Рекомендуют использовать мультиметр, чтобы определить сопротивление материалов.
  11. При положительном результате, пол заливают бетонной стяжкой. Максимальная толщина 8 см.

Магистраль не обязательно закрывать стяжкой. Для монтажа можно использовать сухие способы. Трубы укладывают в черновое покрытие, проделывая в нём канавки. В них укладывают фольгу; используют материал для саун. На фольге распределяют трубы. Поверх магистрали укладывают ГВЛ толщиной 20 мм.

Рекомендуем: Чем хороша труба Валтек для тёплого пола?

Далее идёт подложка и облицовка Трубы можно укрепить и на деревянном основании. В этом случае для обустройства магистрали рекомендуют сделать дорожки из фанеры или воспользоваться контурным утеплителем из пенополистирола с бобышками.

Тёплый пол «xl pipe» является эффективной системой отопления. Производитель даёт гарантию 50 лет, но прослужит она дольше. Первый прогрев системы довольно продолжительный 6-48 ч. В дальнейшем, после прогрева теплоносителя, отопление функционирует в штатном режиме.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Виды

На выбор электрической системы влияет вариант ее использования: в качестве основного или же дополнительного отопления, какая площадь планируется под монтаж, какой материал выбран для финишного покрытия пола и другие факторы. Но первоначально нужно определиться с видом самой системы, от которого зависит способ ее укладки и подключения. Рассмотрим существующие технологии электрического обогрева пола.

Кабельный

С этого варианта началась история электрических систем для нагрева полов в помещениях различного назначения. Нагревательным элементом служит токопроводящий кабель, на который подается напряжение. По исполнению он может быть одно- или двужильным. Второй вариант легче уложить и подключить в схему. Но он дороже одножильного проводника и при размещении на значительных по площади объектах есть вероятность возникновения магнитного поля.

Для упрощения и повышения скорости монтажа выпускают нагревательные маты – рулонные изделия из синтетической сетки с закрепленным на ней кабелем. Они дороже бухты с обычным кабелем, но не требуют приобретения крепежной фурнитуры и проведения расчетов длины проводника для определенной площади обогрева.

Кабельный теплый пол

Кроме провода с двойной изоляцией, любая кабельная система также включает терморегулятор и температурный датчик. Особенностью реализации кабельного теплого пола является необходимость его монтирования в стяжку под напольным покрытием или в плиточный клеящий состав.

Пленочное покрытие на основе инфракрасной пленки

Такое покрытие представляет собой многослойную тонкую (менее 1 мм) пленку износостойкого полиэтилена. Между слоями находятся карбоновые нагревательные элементы. Характерная особенность данной технологии – нагрев окружающих предметов и материалов происходит за счет распространения инфракрасного излучения.

Пленочное покрытие дороже, чем кабельные системы, но более привлекательное из-за простоты установки под любое покрытие на горизонтальных и вертикальных поверхностях, высокого КПД, полной пожаробезопасности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
