Водяные тепловые завесы вертикальные и горизонтальные воздушные нагреватели

Установка

Монтаж водяной тепловой завесы трудоёмкий и требует привлечения специализированной фирмы – это обеспечит гарантийное обслуживание и последующие сервисные услуги.

Затраты, необходимые для установки оборудования, в полной мере окупаются в процессе эксплуатации за счёт высокой мощности, эффективной работы и низких накладных расходов на обслуживание.

  1. Горизонтальная установка – над проёмом двери или ворот.
  2. Вертикальная установка – сбоку от входного проёма.
  3. Скрытая установка – размещение за подвесными элементами потолка встраиваемого агрегата с выводом отсекающего потока через воздухоподающие решётки.

Высота вертикальных водяных тепловых завес должна составлять не менее ¾ части от высоты обогреваемого проёма.

Горизонтальные завесы должны перекрывать проём по всей ширине. Несоблюдение этого правила приведёт к провалу в воздушном барьере.

Для крепления системы допускается использование только стандартных кронштейнов, рекомендованных производителем. Расстояние от поверхности (при горизонтальной установке – от потолка, при вертикальной – от стены) должно быть не меньше 0,3 м. В противном случае забор воздуха оборудованием будет затруднён, что приведёт к снижению производительности.

К центральному отоплению или системе горячего водоснабжения оборудование подключается при помощи быстроразъёмных деталей. В случае необходимости, обусловленной типом изолируемого помещения, устанавливают насос, усиливающий циркуляцию воздуха для усиления теплоотдачи.

Благодаря генерации воздушного изолирующего барьера водные завесы создают особый микроклимат в помещениях различного назначения: от офисов до складов и ангаров. Такие конструкции требуют энергетических затрат, но общее энергопотребление снижается за счёт защиты здания от выстуживания. Водные тепловые завесы можно считать оптимизированным источником энергии, работающим за счёт циркуляции горячей воды в общей системе отопления.

Управление

Водяные завесы управляются с помощью двух переключателей, которые могут быть механическими или электрифицированными.

Вентилятор — который может быть двухскоростным — и нагревательные элементы переключаются по отдельности. Система управления может оснащаться дополнительными 2 (3)-х ступенчатыми регуляторами мощности нагрева. Если вентилятор двухскоростной, то его скорость также регулируется пультом.

В случае установки термостата может происходить автоматическое отключение оборудования, когда будет достигнуто заданное значение температурного режима.

Пульт управления в зависимости от модели имеет разновидности:

  • встроенный – для небольших завес, которые устанавливаются над дверными или оконными проёмами в маленьких помещениях;
  • проводной – в больших помещениях, где управление встроенной кнопкой затруднено, а выносной пульт можно расположить в удобном месте.

В складских и ангарных помещениях используют концевые выключатели, которые приводят систему в рабочее состояние только в том случае, если дверь или ворота открыты.

Как работает водяная тепловая система

Принцип работы достаточно прост: радиальный вентилятор направляет на проём воздушный поток — своеобразный барьер, через который тёплый воздух не может покинуть помещение, а холодный – проникнуть внутрь.

Турбина вентилятора размещается вдоль всего устройства – это обеспечивает эффективность и равномерную подачу горячего воздуха, который прокачивается по корпусу. Схема движения воздуха следующая: холодный воздух забирается у пола, продувается через нагревательный контур и выдаётся горячей струёй параллельно плоскости дверей или ворот.

Двигатель прикрепляется сбоку. Если длина турбины превышает 0,8 м, тогда двигатель располагают в центральной части, а по бокам устанавливают дополнительные турбины небольшого размера.

Отсекающая завеса нагревается во время прохождения воздуха по водяному калориферу. Для работы водяной завесы требуется центральное отопление или сеть горячего водоснабжения.

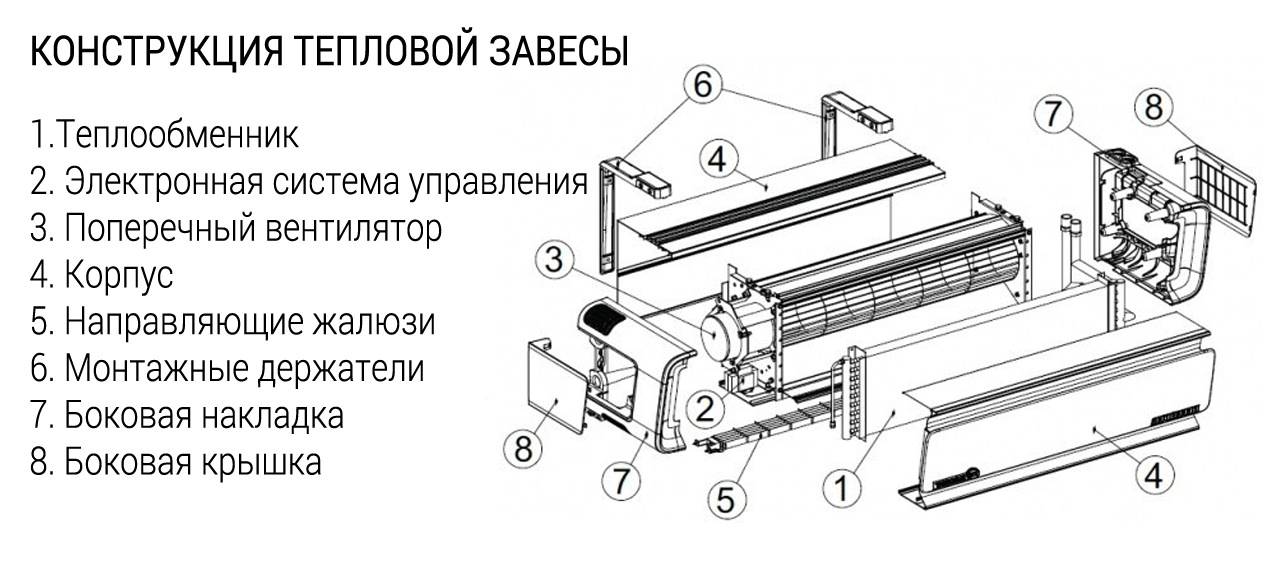

Конструкция в полной сборке выглядит следующим образом:

  • теплообменный механизм;
  • система управления (электронная);
  • вентилятор;
  • корпус;
  • направляющие жалюзи;
  • кронштейны;
  • боковые накладки и крышки.

Уникальные преимущества системы

Водяные тепловые завесы обладают такими особенностями конструкции, которые дают им ряд преимуществ перед электрическими нагревательными устройствами:

  • Меньшее потребление энергии при равной теплоотдаче. Экономия затрат может достигать 30%.
  • Возможность установки в случае технических затруднений: недостаточная мощность электросети, большая высота проёма (до 12 метров).
  • Удобное техническое обслуживание, обусловленное простотой конструкции.
  • Поддержание стабильной температуры в помещении и выравнивание разницы температур в зоне потолка и на уровне человеческого роста – это делает более комфортным нахождение людей в помещении и создаёт благоприятные условия для хранения любых товаров.
  • Нейтрализация сквозняков, что приводит к снижению риска простудных заболеваний.
  • Защита от попадания внутрь здания насекомых, мелких животных, пыли.
  • Возможность использования в качестве кондиционера, если отключить систему циркуляции теплоносителя.

Водяная завеса создаёт дополнительные удобства на станциях автосервиса, автомойках, проходных и пунктах общественного питания, так как благодаря ей входная дверь может всегда оставаться открытой. Кроме того, она не только создаёт изоляционную защиту, но и несёт на себе функцию обогревателя преддверия склада.

От функциональности оборудования зависит сфера его применения: от воздушного экранирования складов и ангаров до сохранения интерьера офиса или торгового центра от уличной пыли.

Виды тепловых завес

Как правильно выбрать тепловую завесу? Все существующие модели можно классифицировать по способу монтажа и типу теплоносителя.

По типу установки

На сегодняшний день существует три разновидности воздушно-тепловых завес:

  1. Горизонтальные. Классическое исполнение. Устанавливаются непосредственно над дверными (оконными) проемами. Как правило, это небольшие модели экономкласса, мощностью до 5-6 кВт;
  2. Вертикальные. Устанавливаться только вертикально сбоку от проема. Такой способ монтажа выбирается в том случае, когда в силу тех или иных причин горизонтальная установка невозможна или неудобна. Сегодня на рынке климатической техники присутствуют дизайнерские модели вертикального монтажа, выпущенные в виде колонн;
  3. Встраиваемые. Характеризуются тем, что корпус прибора полностью скрыт под подвесным потолком. Направленный поток воздуха выходит из сопла, спрятанного за декоративной решеткой.

Горизонтальная и вертикальная установка

С недавних пор на российском рынке климатической техники можно встретить универсальные тепловые завесы, которые могут устанавливаться как горизонтально над проемом, так и вертикально сбоку от проема.

По типу теплоносителя

В зависимости от способа нагрева воздуха, все тепловые завесы делятся на три группы:

  1. Газовые;
  2. Водяные;
  3. Электрические.

Газовые воздушно-тепловые завесы нагревают воздух посредством сжигания пропана. Это достаточно специфическое оборудование, которое устанавливается на крупных предприятиях с огромной проходимостью в пиковые часы. Такие системы не применяются в помещениях, площадью менее 60 м2. Характеризуются высоким КПД, стоимостью, эксплуатационными расходами.

Водяные воздушно-тепловые завесы выбирают, когда есть хороший доступ к системе ГВС или отопления. Принцип работы оборудования заключается в следующем: горячая вода из системы проходит через теплообменник, который обдувается турбиной. Из-за сложностей с подводом и доступностью теплоносителя, среди водяных завес нет моделей бюджетного класса, длиной до 1 м.

Главные плюсы таких моделей:

  • минимальное потребление электроэнергии;
  • низкий уровень шума в процессе работы;
  • доступная цена;
  • длительный срок эксплуатации;
  • высокие технические характеристики.

Электрические тепловые завесы очень популярны у наших соотечественников. Оборудование может применяться практически в любых условиях: от небольших окон и дверей (модели мощностью до 2,5 кВт), до промышленных ворот. Основные достоинства:

  • доступность теплоносителя;
  • простое управление.

Недостатком считается значительный расход электроэнергии в процессе эксплуатации.

Выбор водяной тепловой завесы

Водяные завесы нужны, в первую очередь, для воздушной изоляции внутренней части помещения от наружного воздуха. Производительность, то есть КПД – это и есть главная характеристика оборудования.

Важными являются и другие критерии, на которые необходимо обращать внимание при выборе определённой модели:

  • вид помещения;
  • имеется ли тамбур;
  • какие обычно погодные условия;
  • с какой целью приобретается завеса;
  • желательный тип установки;
  • способ управления;
  • габариты (длина) устройства, необходимые для качественного перекрытия проёма;
  • какая необходима мощность – этот фактор наиболее важен, если необходимо нагревать помещение;
  • производительность, влияющая на скорость воздушного потока и высоты агрегат.
