Устройство пола или какой пирог должен быть
Как упоминалось выше, монтаж водяного теплого пола представляет собой слоеный пирог, который состоит из следующих материалов:
Основа – уплотненный грунт и песок
Важно трамбовать всю поверхность, чтобы получить максимальную плотность. Для повышения эффективности процесса песок смачивайте водой, что будет способствовать естественному уплотнению.
Гидроизоляция – это важный этап, от которого будет зависеть эффективность выполнения всей работы
Здесь необходимо изолировать слои пирога, бетонную основу от грунтовых вод, исключив вероятность нежелательного отсыревания. В качестве гидроразделителя может использоваться любой битумный рулонный материал с направлением стыков или полиэтиленовая преимущественно плотная черная клеенка.
Далее укладывается слой щебня.
Следующим заливается с армированием слой бетона, который выступает вторичным основанием. Для армирования применяется арматура 8-10 мм, сплетенная в стенку с окном не менее 20х20 см. Если теплый пол обустраивается в квартире или в доме по фундаменту, то возможно, потребуется только стяжка.
Поверх бетона или стяжки укладывается второй слой гидроизоляции и теплоизоляция, в качестве последней рекомендуется использовать экструдированный пенополистирол толщиной от 5 см. Используйте сразу 10 см, что сделает пол еще теплее.
Поверх утеплителя раскатывается еще один слой гидроизоляции, только уже для финишной стяжки.
Укладывается сетка или арматура для армирования стяжки и для крепежа труб. Если используются плиты с пазами для труб, то они же выступают и утеплителем. При необходимости добавляется дополнительный слой.
Если применяется сетка, то вязать трубы с теплоносителем рекомендуется пластиковыми хомутами. Крайне не рекомендуется использовать проволоку, так как в процессе линейного теплового расширения материал, из которого изготовлены трубы, может протереться, что приведет к течи.
- При использовании плит с пазами трубы укладываются в них и фиксируются специальными скобами с клиньями, которые забиваются прямо в утеплитель.
- Поверх труб заливается цементно-песчаная стяжка. По периметру помещения предварительно расклеивается демпферная лента. Она защитит пол от растрескивания в результате теплового расширения.
Чем и как залить основу?
Для обустройства основы под теплый пол используйте бетон марки М300. Если строительство пола осуществляется в частном доме, то толщина основания должна быть не менее 10 см. Лучше сделать его потолще, так как от нее будет зависеть качество пола и его эффективность.
Укладка трубы теплого пола
Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.
Способ укладки спираль или улитка
Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.
Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.
Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.
Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.
Способ укладки змейка
Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.
Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике
Шаг укладки трубы теплого пола
Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.
Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза
Длина контура теплого пола
Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.
Диаметр трубы теплого пола
Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.
Укладка плитки
Во время монтажа теплых полов своими руками, как правило, применяют традиционные материалы:
- Керамогранит;
- Камень;
- Кафельную плитку.
Теплые полы подразумевают укладку гладкого кафеля, который имеет самую низкую потерю тепла. Во время укладки этой плитки необходимо проследить за тем, чтобы под материалом не появлялись пустоты, в противном случае это приведет в последующем к температурным деформациям – плитка просто начнет трескаться.
Укладывать кафель можно после того, как была произведена опрессовка и тестирование системы, когда стяжка полностью просохла. Чтобы данный процесс ускорить, можно использовать тепловой генератор.
Плитка по предварительной разметке укладывается на основании пола. По другой схеме кладка кафеля проводится с угла или от центра помещения. С изнаночной стороны плитка намазывается специальным клеем с помощью зубчатого шпателя. Плитку необходимо тут же прижать к полу и до полного схватывания подержать так несколько секунд. Для чего используют обычный клей для плитки, а швы заделываются специальной затиркой.
После укладки кафеля необходимо обработать швы. Надо добиться одинаковой толщины (2–3 мм) и их ровности. Для чего используют специальные крестики, которые устанавливают по углам плитки.
Во время укладки плитки нужно результата добиться без каких-то изъянов. Потому желательно использовать в работе специальные гибкие смеси, которые могут обеспечить качество укладки.
Затем, когда выполнена работа по укладке плитки, необходимо выждать, пока она полностью высохнет. Если необходимо, то можно еще раз сделать затирку швов.
Тщательное соблюдение всех технологических процессов и этапов, а также четкое соблюдение рекомендаций во время укладки пола с подогревом под плитку своими руками гарантирует эффективную и качественную эксплуатацию всей системы довольно продолжительное время.
↑ Правила монтажа водяного пола
Общие правила монтажа трубопроводов при устройстве водяных теплых полов таковы:
Плотность укладки труб определяется необходимым уровнем прогрева комнаты. Поэтому возле фасадных стен, входных дверей и т.п. укладывать следует плотнее, а в центре помещения – реже. Расстояние от трубы до стены или порога двери должно быть не менее 12 сантиметров.
Шаг между трубными конструкциями должен лежать в пределах 10 – 30 сантиметров. При меньшем зазоре увеличивается длина прокачки, что затрудняет циркуляцию. При монтажных зазорах более 30 см вероятен неравномерный прогрев пола, с наличием «теплых» и «холодных» полос.
Длину одного контура нежелательно выполнять большей, чем 100 метров. Для систем с автономным оборудованием для циркуляции (собственными помпами) подобное требование не актуально, но они значительно дороже.
Монтаж труб на стыках теплоизоляционных плит, переходах из комнаты в комнату, стыках плит межпотолочных перекрытий выполняют в металлических гильзах.
Если в выбранной системе устройства водяного пола предусмотрено несколько контуров, необходимо заранее решить – где будет располагаться управляющий коллектор с редукторами, датчиками и другим необходимым оборудованием. Такой распределительный шкаф вполне можно вписать в дизайнерскую концепцию ремонтируемого помещения, он обязан обеспечить легкий доступ ко всем регулируемым приборам.
Основные схемы монтажа труб при устройстве водяного теплого пола — «зигзаг», «спираль» и «змейка». Выбор между ними зависит от специфики помещения, типа выбранных труб и других особенностей. По любой из выбранных схем монтаж осуществляется с фиксацией труб – либо в пазах теплоизоляционных плит, либо с помощью специальных хомутов, либо комбинированным способом.
Гидравлические испытания водяных полов
Когда укладка и соединение труб при монтаже водяных полов завершены и они подключены к водоснабжению, обязательно следует «опрессовать» систему.
Вода подается в каждый контур водяных полов отдельно. Воздух стравливается через специально предусмотренные сливные заглушки – иначе можно повредить автоматические воздухоотводы, внутри труб имеется пыль и грязь. Под давлением теплый пол нужно выдержать в течении двух суток, многие специалисты советуют выбрать испытательное давление с запасом – там, где это технологически возможно. При малейших признаках протечек некачественный участок следует демонтировать и переделать. Повторное испытание проводят по всей системе теплого пола – а не только на проблемном контуре. Инфракрасные теплые полы испытывают совсем иначе.
Монтаж финишной стяжки при устройстве водяных полов
После завершения гидравлических испытаний производится укладка финишной стяжки – завершающий этап всей работы (если исключить обустройство пола декоративным покрытием – линолеумом, керамической плиткой и т.п.) Главные правила создания финишной стяжки таковы:
- Если укладывается металлическая сетка – она выполняет армирующие функции – то сечение проволоки должно быть не менее 3 мм2, а размер ячеек – не менее 10 на 10 см
- Листы сетки не должны пересекать деформационных швов (при обширных поверхностях заливки такие швы обязательны)
- Если в качестве армирующего метода выбрано фиброволокно – металлическое или полимерное – его добавляют непосредственно в раствор. Трудоемкость работы по укладке финишной стяжки при этом снижается, ног растет ее стоимость.
Заливку финишной стяжки выполняют из смесей для наливных полов, специальных строительных выравнивающих смесей либо из раствора с пластификаторами. Наличие пластификаторов позволяет увеличить толщину финишного слоя до 5 см (при использовании обычных смесей она не должна превышать 3–3.5 см)
Температура и влажность воздуха в ремонтируемом помещении должны соответствовать рекомендованным значениям производителями строительных смесей
Важно дождаться полного высыхания финишного слоя – и только потом настилать декоративное покрытие. Саму систему водяного теплого пола можно уже задействовать и работать в обогреваемом помещении
При монтаже плинтусов и вообще любых конструкций с длинными элементами крепления нужно быть осторожным и не повредить уложенные трубы.
Система водяных теплых полов способна прослужить очень долго – до 50 лет. Она требует солидных ремонтных затрат, но привыкаешь к теплому полу под своими ногами очень быстро – впрочем, как и ко всему по-настоящему хорошему…
Модульная схема по деревянному основанию
Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.
Теплый пол на деревянном основании

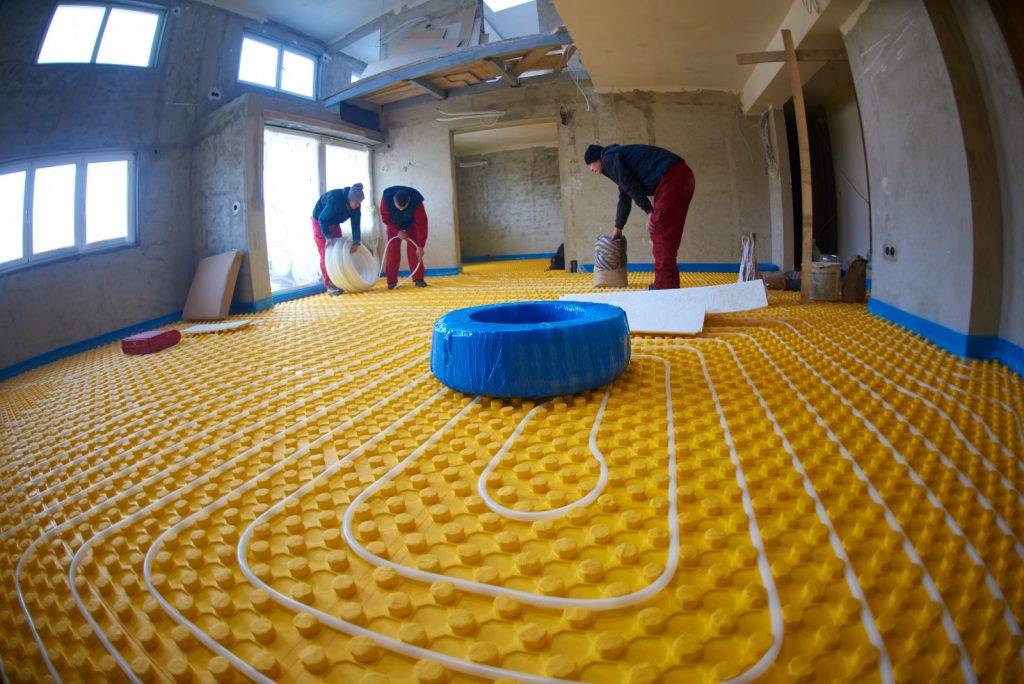

Фото укладки труб теплого пола
Особенности различных систем подогрева
Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.
При выборе системы обогрева пола нужно учитывать множество факторов
Электрический теплый пол под плитку
В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.
Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.
Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.
Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.
В связи с этим монтаж инфракрасного обогрева имеет свои особенности.
Монтаж инфракрасного пола под плитку
Водяной подогрев под плитку
Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.
Водяной теплый пол чаще всего монтируется под плитку
Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.
Выбор керамики
Для того, что бы выбрать качественный плиточный материал, который будет использован в качестве основного покрытия пола, необходимо, что бы он отвечал некоторым основным требованиям.
Требования:
- высокий уровень безопасности, наличие которого требуют водяные теплые полы;
- показатель прочности;
- стойкость к возможным температурным перепадам, которые возникают при обогреве помещений любого размера;
- необходимый показатель теплопроводности и плотности используемого материала.
Помимо использования плитки на водяные теплые полы, возможна установка и других облицовочных материалов:
- метлах, но только не глазурованный;
- гранит;
- клинкер глазурованный;
- мрамор;
- керамогранит.
Теплый пол водяной и материалы, которые используются для его обустройства, должны обладать высоким уровнем пористости. Именно поэтому использование терракоты не рекомендуется. Подобное устройство предусматривает использование различных затирочных составов и клеев, которые были специально разработаны для работы с теплыми водяными полами. Они максимально эластичны даже после прохождения этапа отвержения. Способны компенсировать температурную разницу, возникающую между плиткой и основанием.
Какие системы подогрева можно монтировать под плитку
Керамическая плитка имеет очень высокие показатели теплопроводности, а это один из главных критериев определения совместимости конструкций. Под нее можно устанавливать все существующие системы, но есть незначительные ограничения.
Таблица. Виды систем теплого пола
| Тип системы обогрева | Описание технических и эксплуатационных характеристик |
|---|---|
Водяная | Одна из самых старых систем, в настоящее время применяется нечасто. Теплоносителем является вода, забор можно делать из существующей системы отопления или монтировать отдельный котел. Водяные системы рекомендуется устанавливать в ванных и туалетных комнатах, в этих помещениях очень часто используется керамическая плитка и рядом есть подвод теплой воды. |
Кабельная | Один из самых первых вариантов подогрева пола электрической энергией. Системы отличаются высокой надежностью и эффективностью, во время монтажа нет надобности использовать сложное оборудование и специальные инструменты. Разновидностью кабельного подогрева являются более современные, так называемые электрические маты. Отличие – меньший диаметр кабелей позволяет фиксировать их на тонких основаниях и в таком виде устанавливать под финишные покрытия. |
Инфракрасная | Самая современная разработка ученых, для подогрева применяется электрическая энергия, но проводниками служат инновационные карбоновые соединения. Характеризуется равномерным нагревом, большим гарантийным сроком эксплуатации и полной безопасностью. Тепловая энергия передается за счет конвекции теплого воздуха, инфракрасные лучи почти не влияют на температуру. Название используется только в рекламных целях для привлечения потенциальных потребителей. |
Как уложить теплый пол под плитку
Любая работа начинается с подготовительных мероприятий, важной частью которых является проведение расчетов. Перед тем, как укладывать электрический теплый пол под плитку, нужно изучить и понять все нюансы монтажа.
Разработка схемы
Перед тем, как залить теплый пол под плитку, необходимо сделать чертеж схемы укладки на бумаге. При этом в учет берут тот факт, что участки размещения массивной мебели и бытовых приборов не требуют обогрева. Места возле трубопроводов и других отопительных приборов нуждаются в обустройстве буферных зон, где нагревательные элементы теплого пола также не монтируются. Это объясняется равномерностью нагревания электрических контуров. Если на пути конвекционного распространения тепла встречается близко расположенное препятствие (к примеру, мебель без ножек), это чревато перегреванием элементов с угрозой выхода из строя. Кроме того, это может серьезно повредить мебель.
Разработанная схема, как делают теплый пол под плитку, нередко напоминает фигуру неправильной формы, которую вписали в прямоугольное помещение. По линиям этой фигуры и проводится монтаж электрической системы. Следует понимать, что подобная схема будет статичной, то есть мебель в процессе проживания переставлять с места на место уже нельзя. Если предполагается оснащение теплыми полами нескольких помещений, обычно используют серию отопительных контуров, имеющих отдельные регуляторы и источники энергоснабжения. В случае заливки бетона отдельные контуры отделяют демпферной лентой.
После составления схемы расположения контуров важно рассчитать оптимальный шаг укладки электрического кабеля или нагревательных матов, беря в учет такие соображения. Между теплым полом и стенами должен быть отступ в 10 см
При невозможности осуществления прямолинейного размещения нагревательных элементов проводится подрезание сетки. После этого ее сгибают, разворачивая в нужную сторону. Таким образом можно добиться существенного сокращения потребления электроэнергии, усилив подогрев на необходимых участках комнаты.
Возможности водяного пола в квартире
Подключение обогрева через пол к централизованному отоплению в многоэтажках категорически запрещено. Технически это возможно через отдельную систему. Некоторые регионы разрешают подключать теплый пол к отоплению, но здесь требуется экспертиза и получение разрешительных документов. На рисунке ниже представлена схема подключения теплого пола к стоякам. Красным цветом обозначены трубы подачи горячей воды, синим – обратка. Коллектор крепится в шкафу на стене.
Подключение теплого пола к стоякам отопления
Теплые водяные полы под плитку делаются своими руками преимущественно в индивидуальных домах.
Это интересно: Как рассчитать теплый пол электрический — познаем суть
Установка
Монтаж электрического теплого пола для последующей укладки на греющие кабели кафельной или кермогранитной плитки посредством плиточного клея осуществляется по технологии, согласно которой комплектуется кабельная система подогрева, состоящая из кабеля и фиксирующих траков или готовых матов, терморегулятора, термодатчика и соединительных проводов.
В зависимости от того, комплект какого производителя применяется, его содержание может варьироваться. Если набор включает в себя гофрированные трубы, количество которых на 1 м2 зависит от придания полу желаемого показателя мощности, то кроме этого, потребуется еще двусторонний скотч и теплоизолятор, в качестве которого инструкция по монтажу таких систем рекомендует применение фольгированного пенофола.
Процесс подготовки заключается в обустройстве ровной поверхности для укладки нагревательного контура, в основном, посредством стяжки с целью экономного расхода клея.
По окончании подготовки горизонтальной поверхности с соблюдением всех требований, очистки пола от грязи и мусора и грунтования его поверхности, приступают к монтажу.
Следует учитывать, что площадь, на которую укладываются нагревательные элементы, может не соответствовать общей площади помещения, так как во избежание статичных нагрузок от предметов мебели, музыкальных инструментов или бытовой техники теплый пол под ними не монтируется. Поэтому работа должна начинаться с предварительной разметки напольного полотна.
Его использование препятствует рассеиванию тепла и исключает ненужный прогрев основания. Поставляются такие теплоизоляторы в виде рулонов, а стыки между соседними участками теплоизоляционного материала проклеиваются скотчем с целью придания монолитности конструкции при соблюдении отступа от стен в один сантиметр. Если наблюдаются минимальные потери тепла, то выбирается изолятор, имеющий небольшую толщину, и им покрывается только площадь, занятая кабелем. В иной ситуации применяется более плотный материал, который размещается по всей площади пола.
Если в качестве нагревательного элемента выбраны кабельные маты, то достаточно разложить их в соответствии с разметкой. Для придания соответствия требуемой геометрии монтажная сетка с наклеенным на нее кабелем разрезается в нужных местах. При этом необходимо соблюдать отступы порядка 5 см от стен и не менее 10 см от других нагревательных бытовых электроприборов.
Если речь идет об отдельном кабеле, то его следует распределить, зафиксировать на основании и подвести его конец к термостату. Процесс установки следует начинать с подведения монтажной части нагревательной секции к месту, где расположен терморегулятор. Соединительная муфта вместе с начальным участком секции закрепляется на полу и от этого места выполняется раскладка с соблюдением равномерной, без пересечений укладки кабеля и сохранением постоянного шага такой укладки по всей площади обогрева.
Концы петель нагревательного кабеля фиксируются посредством монтажной ленты для придания целостности конструкции, после чего производится вывод на терморегулятор монтажных концов.
Последний подключается к электрической сети согласно прилагаемой инструкции. Существует возможность подключения термодатчика к терморегулятору, который устанавливается в заглушенной на конце гофре посредине двух кабелей для облегчения его замены в случае поломки. Для такой заглушки делается дополнительная штроба с соблюдением угла изгиба между полом и стеной радиусом не менее 5 см.
Электропитание к такой системе, согласно техническим нормам, должно подаваться от обособленного входа, хотя это и не всегда соблюдается. Следует также принимать в расчет показатель рабочего сечения кабеля из расчета 150 Вт мощности для квадратного метра пола. При сечении кабеля 1,5 мм его применяют на 20 кв. м отапливаемой площади.
Выбор труб
Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.
| Наименование | Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы | Цена, руб. Приведена цена погонного метра |
|---|---|---|
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 16 X 2,0 мм, 100 м 16 X 2,0 мм, 200 м | 55 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 20 x 2,0 мм, 100 м | 83 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 26 x 3,0 мм, 50 м | 145 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 32 x 3,0 мм, 50 м | 215 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 40 x 3,5 мм, 25 м | 575 |
| ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH | 16 х 2,0 мм, 200 м 16 x 2,0 мм, 100 м | 50 |
| ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH | 20 х 2,0 мм, 100 м | 69 |
Труба для теплого пола УПОНОР
При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:
- прочность;
- износостойкость;
- долговечность;
- достаточная теплопередача;
- низкий показатель теплового расширения;
- нейтральность к воде;
- способность выдерживать температуру до 120°С.
Укладка металлопластиковой трубы
Самые популярные материалы для теплоносителей:
- металлопластик;
- полиэтилен.
Трубы теплого пола полиэтиленовые
Как осуществить тепловой расчет?
Оптимальной температурой теплоносителя, которая должна быть в помещениях, считается колебание от 45 до 50 градусов. Если покрытие плиточное, то достаточно иметь 45 градусов для комфортных ощущений.
Рекомендуем: Как собрать коллектор Valtec для тёплого пола?
Однако при наличии ламината как напольного покрытия, температура должна варьироваться от 50 до 55 градусов, т.к. достаточно большое количество тепла поглощается деревом.
Основа расчета – желание хозяина, т.е. все зависит от того, какую интенсивность подогрева выберет владелец дома. Однако система достаточно гибкая, т.к. при несовпадении желаний с реальностью ее можно легко отрегулировать.
Для тех, кто так и не смог решить, существует выведенная норма: на поверхности температура должна составлять 29 – 35 градусов.
Так же многое играет способ прокладки труб. В свою очередь, он зависит от того, какие зоны территории владелец желает прогревать и от температуры в определенных местах. Для равномерного распределения тепла применяется укладка под названием «Улитка».
Принцип ее работы заключается в чередовании обратки с первичкой. Это позволяет не ощущать перепадов температуры.
Смесь для заливки стяжки
Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.
Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.
В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.
От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.
Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:
- Цемент – 1 часть.
- Песок мелкозернистый – 4 части.
- Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
- Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.
Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.
Трубы и кабеля закрепляют жесткими хомутами.
Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).
Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.
Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.
Заливку одного участка производят оперативно и в один прием.
Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.
Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:
- Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.
Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.
После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.
Рекомендуемая влажность воздуха – 60-85%.
Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.
При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.
Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.
Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.
Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:
Укладка тёплого пола
Если вы купили не готовые маты, а отдельный нагревательный кабель, то перед тем, как сделать теплый пол под плитку, вам придётся закрепить его на специальной ленте. Крепите кабель к ленте с помощью специального монтажного скотча зигзагообразно, делая промежутки витков в 25 см.
Данная лента нужна не только для того, чтобы было проще укладывать кабель, но и для защиты его от различных перегибов, также это позволяет сохранить все размеры при заливке.
Теперь вы должны уложить ленту или готовый мат на пол. Делается это интуитивно и просто, но стоит сказать о поворотах ленты. Здесь вам придётся разрезать её, не повредив нагревающий кабель, что тоже довольно просто.
Установив термодатчик таким образом, вы сможете заменить его в любой момент, а это одна из самых распространённых поломок тёплого пола. На этом укладка электрического теплого пола под плитку завершена, однако осталось подключить его и уложить саму плитку.
Выше мы также упоминали о инфракрасных тёплых полах. Под плитку они крепятся точно также, поэтому говорить о них отдельно нет никакого смысла (подробнее: «Как укладывать инфракрасный теплый пол под плитку – инструкция по монтажу»).
