Длина контура водяного теплого пола: правила расчета

Электронные помощники

Максимальная длина теплого водяного пола может быть рассчитана не только вручную. Однако электронному калькулятору потребуется целый ряд параметров:

  • Длина и ширина комнаты.
  • Требуемая температура в жилых помещениях.
  • Температура на входе в систему, которая должна быть отображена на фото с упаковки напольного покрытия.
  • Температура на выходе из системы, которая обычно на 5 градусов меньше той, что на входе.
  • Параметры укладки труб и расстояние между трубами теплого пола.
  • Вид напольного покрытия.
  • Длина участка трубы от коллектора до первого изгиба контура (иначе называется подводящей магистралью).
  • Толщина гидроизоляционного слоя.
  • Расчётная мощность квартиры. К сожалению ее нельзя определить самостоятельно, только если нет углубленных знаний в сантехнике (подробнее: «Расчет мощности теплого пола: что следует знать»).
  • Размер стартовой стяжки, хотя в большинстве случаев она не требуется, так как всегда находится под системой коммуникаций.
  • Толщина конечной стяжки или той, в которую заливается бетоном система коммуникаций.


Безусловно, некоторые калькуляторы могут предложить другие параметры, но в большинстве случаев этих данных более чем достаточно для правильного расчета теплого пола. Более того, есть модели, позволяющие адекватно рассчитать пол даже при меньшем количестве характеристик (про

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм

Расход трубы на 1 м2, м. п.

100

10

150

6,7

200

5

250

4

300

3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

  • высокая температура не должна повредить покрытие пола;

  • подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;

  • разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

  • 15кПа – давление насоса, обеспечивающего эффективный обогрев;

  • длина труб равна 85 м;

  • теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

  • D обозначает диаметр трубы для теплого пола;

  • L – метраж длины изделия;

  • p – давление насоса;

  • G – расход воды, которая циркулирует в трубах (описывается в документации);

  • D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

  • Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.

  • Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

  • Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.

  • Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.

  • Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

  • При шаге 15 см количество м2 для площади участка не превышает 12;

  • шаг 20 см подходит для 16 м2;

  • шаг 25 см – 20 м2;

  • 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Способы установки системы теплый пол

Для правильного функционирования этой отопительной системы важна четкая последовательность слоев так называемого “пирога” теплого пола.

Тепловой контур укладывается на предварительно тепло- и гидроизолированную поверхность, а сверху заливается или засыпается цементной стяжкой, поверх которой укладывается финишное напольное покрытие. Вышеперечисленные слои – оболочка пирога – обязательны в обоих случаях. Они защищают систему от внешних воздействий и повышают ее КПД.

Теплые полы отличное решение для благоустройства своего жилья. Температура пола напрямую зависит от длины труб теплого пола, спрятанных в стяжке. Труба в полу укладывается петлями. Фактически из количества петель и их длинны и складывается общая длина трубы. Понятно, чем длиннее труба в одинаковом объеме, тем теплее пол. В этой статье поговорим об ограничениях на длину одного контура теплого пола.

Приблизительные расчетные характеристики для труб диаметром 16 и 20 мм составляют: 80-100 и 100-120 метров соответственно. Эти данные приведены приблизительно для примерных расчетов. Давайте более детально рассмотрим процесс монтажа и заливки теплых полов.

Последствия превышения длины

Разберемся к каким последствиям может привести увеличение длины трубы теплого пола. Одна из причин — это увеличение гидравлического сопротивления, которая создаст дополнительную нагрузку на гидравлический насос в результате которой он может выйти из строя или же просто может не справится с возложенной на него задачей. Расчет сопротивления состоит из многих параметров. Условий, параметров укладки. Материала применяемых труб. Вот три основных: длина петли, количество изгибов и тепловая нагрузка на нее.

Стоит заметить, что тепловая нагрузка с увеличением петли растет. Также увеличивается и скорость потока и гидравлическое сопротивление. По скорости потока есть ограничения. Он не должен превышать 0.5 м/с. Если мы превысим это значение могут возникнуть различные шумовые эффекты в системе трубопровода. Так же увеличивается основной параметр, ради которого и делается этот расчет. Гидравлическое сопротивление нашей системы. На него тоже есть ограничения. Они составляют 30-40 кП на одну петлю.

Следующая причина состоит в том, что при увеличении длинны трубы теплого пола возрастает давление на стенки трубы, вызывающие удлинение этого участка при нагревании. Трубе находящейся в стяжке некуда деваться. И она начнет сужаться в самом слабом месте. Сужение может вызвать перекрытие потока в теплоносителе. У труб, изготовленных из различного материала, разный коэффициент расширения. Например, у полимерных труб коэффициент расширения очень высок. Все эти параметры необходимо учитывать при монтаже теплого пола.

Поэтому заливать стяжку теплого пола необходимо с опрессованными трубами. Опрессовать лучше воздухом с давлением примерно в 4 бара. Таким образом, когда Вы заполните систему водой и начнете ее нагревать, трубе в стяжке будет где расширяться.

Оптимальная длина трубы

Учитывая все выше перечисленные причины с учетом поправок на линейное расширение материала труб возьмем за основу максимальную длину труб теплого пола на один контур:

Какая длина трубы теплого пола будет оптимальной? Давайте выясним оптимальную длину трубы теплого пола и какие могут быть последствия, если контур получится большей длины. Все в нашей статье

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

 Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, ммМатериал трубыРекомендованная длина контура, м
16металлопластик80 ÷ 100
18сшитый полиэтилен80 ÷ 120
20металлопластик120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

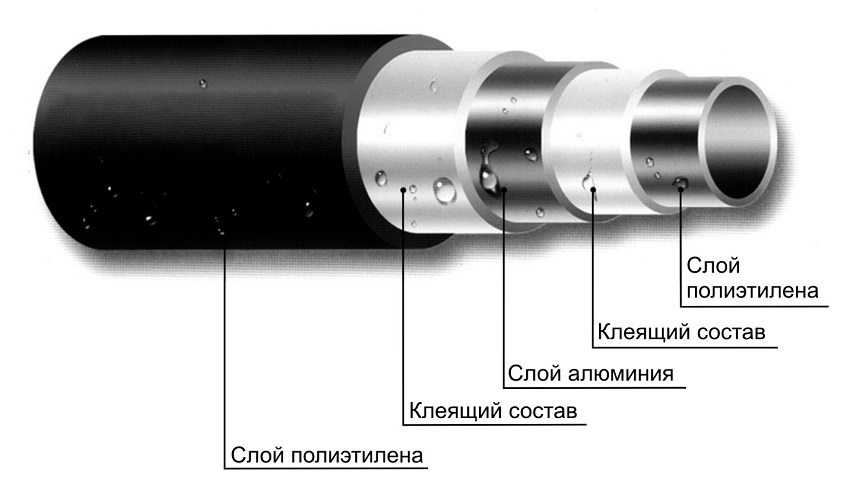

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, ммРасстояние по осям (шаг труб), мОптимальная нагрузка, Вт/м²Общая (или разбитая на участки) полезная площадь помещения, м²
160,1580 ÷ 18012
200,2050 ÷ 8016
260,2520
320,30меньше 5024

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

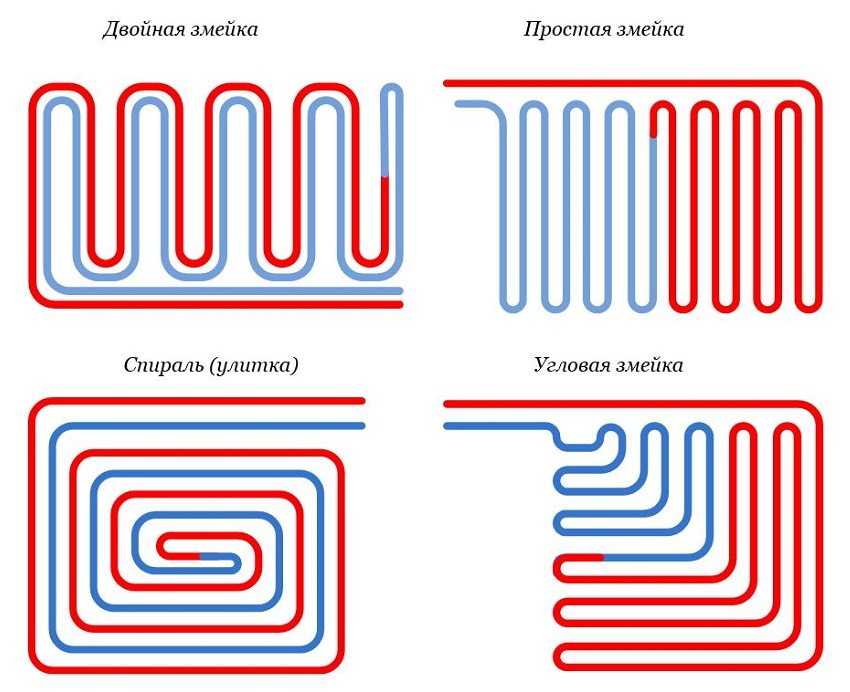

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

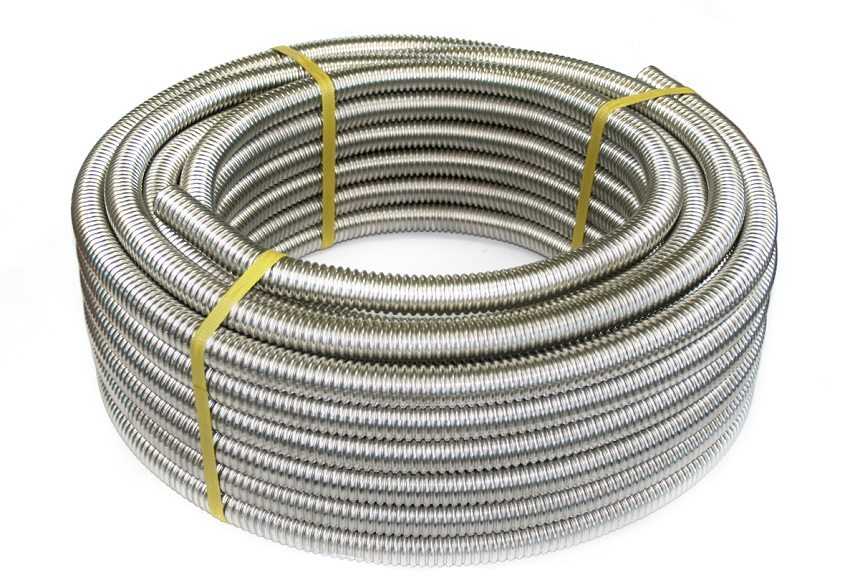

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Расчет теплопотерь дома

 Перед расчетом водяного теплого пола, нужно сначала рассчитать теплопотери дома. Теплопотери — это количество тепла, которое помещение теряет за единицу времени. Для снижения теплопотерь используются отопительные приборы, к примеру радиаторные обогреватели, отопительные трубы, а также теплый пол. Помимо этого, сократить теплопотери возможно при установке стеклопакетов и изоляции стен различными материалами, которые способны сохранить тепло внутри помещения.

Расчет теплопотерь — это важный параметр при проектировке жилого помещения. При этом необходимо учитывать:

  • площадь помещения;
  • площадь всех окон;
  • высоту потолка;
  • количество наружных стен;
  • температура с наружной стороны помещения;
  • тип окон;
  • теплоизоляцию стен;
  • тип помещения, находящегося выше.

В основном теплопотери зависят от разницы в температурах вне помещения и внутри него, а также в степени теплоизоляции окон, стен, перегородок. Для более точного расчета теплопотерь можно воспользоваться одним из множества онлайн-калькуляторов. Они довольно просты и понятны в использовании, достаточно ввести необходимые значения и расчет будет произведен автоматически. В таких калькуляторах возможно рассчитать теплопотери через окна, потолки, стены, пол. Это позволит получить детальную информацию, на основе которой следует рассчитывать мощность отопительного оборудования.

Принято считать, что теплый пол справится, если теплопотери не превышают 100 Вт на метр площади. Если данный показатель превышен, придется прибегать к установке дополнительного прибора отопления.

Какие данные нужны для расчета?

Традиционный расчет контура выполняется для труб с диаметром 16мм, но схема для любого размера трубы остается той же: считаются по длине петли, по которым будет двигаться носитель тепла.

Собираются исходные данные:

  • Желаемая температура над полом:
  • Схема укладки контура;
  • Расстояние между элементами трубопровода;
  • Максимальная длина используемой трубы;
  • Число используемых контуров с разной длиной;
  • Возможность присоединения петель к одному насосу и коллектору, число такие соединений.

Расстояние между трубами в контуре

По периметру помещения контур с греющими элементами укладывается с шагом 0,1 м. В остальном пространстве принято считать шаг от 0,15 до 0,25м. Если превысить максимальный показатель, то при ходьбе владельца по напольному покрытию будет ощущаться сильная разница температур, что крайне неприятно.

Допустимая длина контура

Показатель зависит от параметров давления в петле и сопротивления гидравлики – их определяет количество теплоносителя, проходящего через определенный диаметр трубы за единицу времени.

Когда обустраивается тёплый пол, циркуляция воды в одной из петель нарушается, и восстановить ее не удается даже циркуляционным насосом. Теплоноситель оказывается запертым в контуре, остывает, снижает давление до 0,2 бар.

Специалисты рекомендуют следующие размеры в контуре:

  1. Петля из металлопластика в 16 мм диаметром может быть до 100 метров. Оптимальным значением считается 80 м;
  2. Трубы из полиэтилена диаметров в 18 мм могут образовывать петли до 120м (лучше 80…100м);
  3. Труба из металлопластика в 20мм диаметром допускает петли в 125 метров. Чем меньше будет в этом случае длина, тем надежнее и стабильнее прогнозируется работа системы.

Как рассчитать контуры с разной длиной?

Иногда теплый пол делается с несколькими контурами. В идеале они должны быть равны по длине, тогда балансировать систему не придется. На практике подобная схема практически неосуществима даже опытными специалистами.

Для расчета трубопровода в разных комнатах учитывается разница в длине каждого из контуров до 40%. Рекомендуется варьировать диаметры труб и менять шаг их укладки, что позволит компенсировать длины петель.

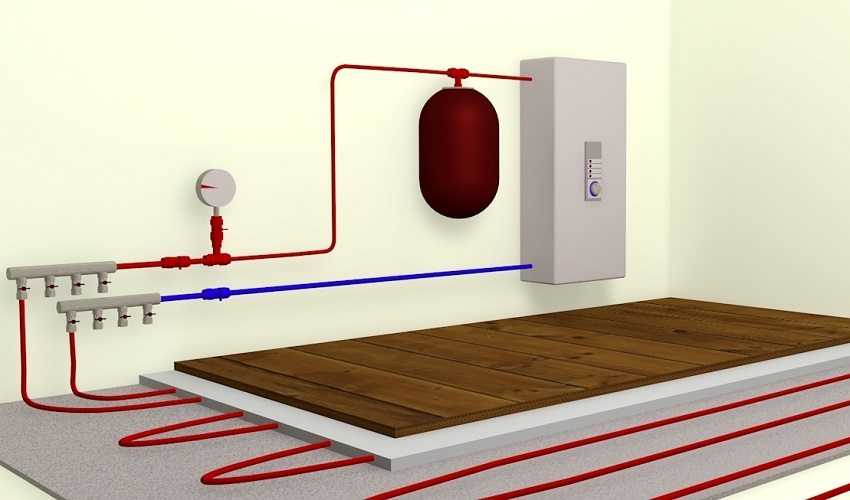

Возможность подсоединения к одному насосу и коллектору

Число подключаемых к коллектору и насосу петель можно узнать по мощности оборудования, трубам (диаметры и материал изготовления), числу контуров, метражу комнаты, а также материалу, из которого сделаны все конструкции ограждающего типа.

Самостоятельно с такими вычислениями справиться сложно, поэтому на этом этапе стоит привлечь профессионалов, у которых достаточно опыта и знаний в расчетах проектов теплых полов.

Как посчитать петлю?

После сбора исходных данных и определения оптимального варианта теплых полов, приступают к вычислению максимальной длины контура водяного теплого пола:

Подобные расчеты позволяют создать системы нагрева полов с достаточной мощностью для регулирования и поддержания заданной владельцем температуры в жилой комнате. Считая длину труб в нескольких контурах для большого дома, предполагая их соединение с одним коллектором, стоит обратиться к проектировщикам с опытом выполнения подобных работ.

Какая температура должна быть в комнатах частного дома?

Расчет длины трубопровода в теплых полах важен для скорости нагрева и достаточного выделения тепла. Внутри помещения должна поддерживаться стабильная температура, для чего теплоноситель прогревается до 60 градусов тепла. Если это значение будет превышено, то материалы коммуникаций могут пострадать.

Значения теплового комфорта для жилых помещений частного дома должны быть примерно следующие:

  • В комнатах нужно поддерживать от 27 градусов до 29 градусов тепла;
  • Коридор или прихожая (все проходные места) – 35 градусов тепла;
  • Ванные и места с высокой влажностью – до 33 градусов тепла.

Если максимальная длина трубопровода составляет около 100 метров, то на подаче и обратке у котла-смесителя разница не должна быть более 5 градусов. Если число оказалось иным, значит, в контуре есть теплопотери, которые следует срочно устранить.

Идеальным решением для создания уютного дома считается установка тёплых полов.  Чтобы воплотить в жизнь это решение необходимо учитывать расчетные характеристики используемых элементов системы а также правила эффективного расположения, укладки и монтажа всех частей системы теплого пола. В этой статье приведем примеры расчета длины водяного контура, мощности кабельного и пленочного теплого пола.

Конкретный пример расчета отопительной ветки

Предположим, что требуется определить параметры теплового контура для дома площадью 60 квадратных метров.

Для расчета понадобятся следующие данные и характеристики:

  • габариты помещения: высота – 2,7 м, длина и ширина – 10 и 6 м соответственно;
  • в доме 5 металлопластиковых окна по 2 кв. м;
  • внешние стены – газобетон, толщина – 50 см, Кт=0,20 Вт/мК;
  • дополнительное утепление стен – пеноплистирол 5 см, Кт=0,041 Вт/мК;
  • материал потолочного перекрытия – ж/б плита, толщина – 20 см, Кт=1,69 Вт/мК;
  • утепление чердака – плиты пенополистирола толщиной 5 см;
  • габариты входной двери – 0,9*2,05 м, теплоизоляция – пенополиуретан, слой – 10 см, Кт=0,035 Вт/мК.

Далее рассмотрим пошаговый пример выполнения расчета.

Шаг 1 — расчет теплопотерь через конструктивные элементы

Термическое сопротивление стеновых материалов:

  • газобетон: R1=0,5/0,20=2,5 кв.м*К/Вт;
  • пенополистирол: R2=0.05/0.041=1.22 кв.м*К/Вт.

Термосопротивление стены в целом составляет: 2,5+1,22=3,57 кв. м*К/Вт. Среднюю температуру в доме принимаем за +23 °C, минимальную на улице 25 °C со знаком минус. Разница показателей – 48 °C.

Вычисление общей площади стены: S1=2,7*10*2+2,7*6*2=86,4 кв. м. От полученного показателя необходимо отнять величину окон и двери: S2=86,4-10-1,85=74,55 кв. м.

Подставляя полученные показатели в формулу, получим стеновые теплопотери: Qc=74,55/3,57*48=1002 Вт


По аналогии рассчитываются тепловые издержки через окна, дверь и потолок. Для оценки энергетических потерь через чердак учитывают теплопроводность материала перекрытия и утеплителя

Итоговое термическое сопротивление потолка равно: 0,2/1,69+0,05/0,041=0,118+1,22=1,338 кв. м*К/Вт. Теплопотери составят: Qп=60/1,338*48=2152 Вт.

Чтобы подсчитать утечку тепла через окна необходимо определить средневзвешенное значение теплового сопротивления материалов: стеклопакета – 0,5 и профиля – 0,56 кв. м*К/Вт соответственно.

Rо=0,56*0,1+0,5*0,9=0,56 кв.м*К/Вт. Здесь 0,1 и 0,9 – доля каждого материала в оконной конструкции.

Теплопотери окна: Qо=10/0,56*48=857 Вт.

С учетом теплоизоляции двери ее тепловое сопротивление составит: Rд=0,1/0,035=2,86 кв. м*К/Вт. Qд=(0,9*2,05)/2,86*48=31 Вт.

Итого теплопотери через ограждающие элементы равны: 1002+2152+857+31=4042 Вт. Результат надо увеличить на 10%: 4042*1,1=4446 Вт.

Шаг 2 — тепло на обогрев + общие теплопотери

Сначала вычислим расход тепла на обогрев поступающего воздуха. Объем помещения: 2,7*10*6=162 куб. м. Соответственно вентиляционные теплопотери составят: (162*1/3600)*1005*1,19*48=2583 Вт.

По данным параметрам помещения, суммарные тепловые издержки составят: Q=4446+2583=7029 Вт.

Шаг 3 — необходимая мощность теплового контура

Рассчитываем оптимальную мощность контура, необходимую для возмещения теплопотерь: N=1.2*7029=8435 Вт.

Далее: q=N/S=8435/60=141 Вт/кв.м.


Исходя из требуемой производительности системы отопления и активной площади помещения, можно определить плотность потока тепла на 1 кв. м

Шаг 4 — определение шага укладки и длины контура

Полученное значение сравниваем с графиком зависимости. Если температура теплоносителя в системе составляет 40 °C, то подойдет контур с параметрами: шаг – 100 мм, диаметр – 20 мм.

Если в магистрали циркулирует вода, разогретая до 50 °C, то интервал между ветками можно увеличить до 15 см и использовать трубу сечением 16 мм.

Считаем длину контура: L=60/0,15*1,1=440 м.

Отдельно необходимо учесть расстояние от коллекторов до тепловой системы.

Как видно из расчетов, для обустройства водяного пола придется делать не менее четырех петель отопления. А как правильно уложить и закрепить трубы, а также другие секреты монтажа мы рассмотрели здесь.

Правила расчета

Для того чтобы упростить процесс расчета, можно воспользоваться специальными калькуляторами, широко представленными в интернете. Часто они имеются на сайтах различных фирм, осуществляющих работы по укладке теплого пола. Там же вы сможете найти различные таблицы, в которых есть средние расчеты и необходимые формулы.

Если появляются сомнения в своих силах, обратитесь к профессионалам, в распоряжении которых имеются необходимые знания и средства. Для того чтобы специалисты подготовили грамотный точный расчет, придется предоставить актуальные данные об особенностях планировки вашего помещения, а лучше всего показать детальный план.

Если же принято решение рассчитывать мощность самостоятельно, то начать следует с нанесения на специальную бумагу плана помещения с размещением отопительного контура и указанием окон и дверей. Масштаб вычисляется следующим образом: 1 см на бумаге равен полуметру реальной площади

До начала прорисовки стоит обратить внимание на такие параметры:

  • трубы должны быть расположены вдоль стен и окон;
  • площадь помещения не должна быть больше 20 м2, в противном случае стоит разделить его на несколько частей и рассчитать отдельный отопительный контур для каждой из них;
  • между стеной и первым витком контура должно быть расстояние не менее 25 см.

Количество труб рассчитывается так: измеряется общая протяженность, после чего она умножается на масштабный коэффициент. Полученный результат складывается с двумя метрами расстояния (соединение контура со стояком). Общая длина делится на протяженность одной трубы, поскольку максимально допустимая длина труб не должна быть больше 100 м.

Диаметр труб зависит от дальности расположения конструкций: они не могут располагаться более чем в 50 см друг от друга. Шаг укладки труб, равный 30 см, предполагает величину теплоотдачи в объеме 50 Вт на 1 м2. Показатель мощности увеличивается соответственно величине диаметра труб и уменьшается в случае увеличения шага укладки.

Мощность водяного пола – это сочетание показателей общей площади дома, материалов труб и пола, разницы температур подающего и поступающего теплоносителя. Показатель мощности на один квадратный метр не должен быть более чем на 25% выше уровня потери тепла. Если достичь этого значения не получается, необходимо сделать перерасчет, изменить диаметр труб и величину шага укладки.

Длина контура

Для того чтобы отопительная система была более эффективной в обогреве помещения, оптимальная длинна контура не должна быть выше 80 метров. Так как только в этом случае конструкция создать нужную циркуляцию и давление в отопительной системе. Но как поступить, если при расчетах для помещения требуется 130 – 140 метров трубы? В этом случае, нужно будет сделать несколько контуров. Таким образом, если необходимо установить 160 метров трубы, тогда нужно ее разделить на 80 метров и сделать два отдельных контуров.

Они не обязательно должны быть одинаковыми по величине, так как, по мнению специалистов, разница может составлять до 14 метров.

Расчет трубы для теплого водяного пола зависит и от их моделей.

Модели труб для контуров

По рекомендациям специалистов, длина формы укладки трубопровода зависит от следующих моделей труб.

  1. Из металлопластиковых и полиэтиленовых с диаметром 16 миллиметров контур может достигать 100 метров.
  2. Предельная норма контура из полиэтиленовых труб в 18 миллиметров достигает 120 метров.
  3. Контур в 120 – 125 метров используется из пластиковых трубопроводов в 20 миллиметров.

Расчет трубы для теплого пола зависит не только от изготавливающего материала, но и от диаметра.

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена. Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

  • пероксидный;
  • силановый;
  • азотный;
  • радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

  • Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
  • Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
  • Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
  • Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
  • PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
  • Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
  • Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 — +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
