Зачем нужен воздушный клапан для отопления – принцип работы, когда необходим клапан сброса воздуха

Система отопления без воздушных пробок

Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:

  • правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
  • использовать автоматические и ручные воздухоотводчики.

Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой

При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу

Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.

Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.

Как найти воздушную пробку?

В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.

Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.

Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке .

Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.

Избавляемся от воздушной пробки

При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.

Обратите внимание! Если батарея продолжает плохо греть после развоздушивания, проблема может крыться в засоре. В этом случае прибор отопления демонтируют и промывают

После установки радиатора на место заново, проверьте систему на наличие воздушных пробок

После установки радиатора на место заново, проверьте систему на наличие воздушных пробок.

Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом :

  1. Открывают ближайший к воздушному пузырю воздушный кран или клапан.
  2. Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.

Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.

Важно! Если пробка систематически формируется на одном и том же участке трубопровода, врежьте в этом месте тройник и установите автоматический клапан

Как работает автоматический воздухоотводчик

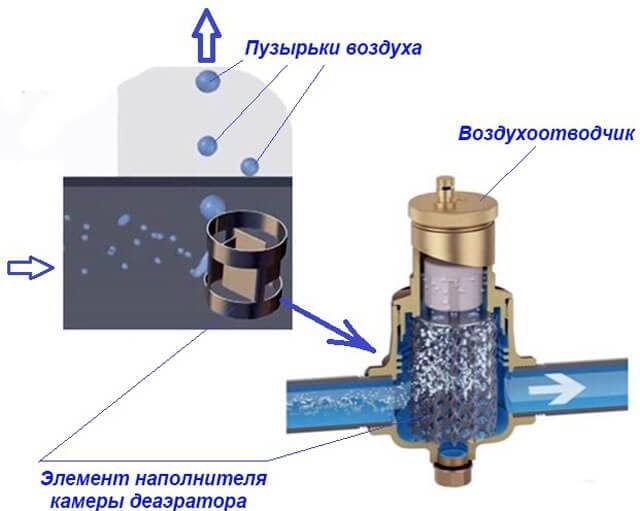

Залитый холодный теплоноситель в отопительной магистрали имеет свойство выделять воздух при нагревании, для его стравливания применяют автоматический сброс воздуха из системы отопления.

Принцип действия всех автоматических приборов заключается в открывании стравливающего отверстия при появлении воздуха во внутренней области корпуса воздухоотводчика. Элементом, реагирующим на присутствие воздуха, является погруженный во входной патрубок устройства поплавок, который связан с клапаном, закрывающим отверстие для выхода воздуха. Автоматическое устройство работает по следующему принципу (рис. 3):

  1. Когда отопление функционирует нормально, находящийся в пространстве цилиндрической рабочей камеры поплавок находится в верхнем положении и связанным с ним конусообразным штоком запирает выходной канал.
  2. Если воздух скапливается в верхней части бачка, поплавок уходит вниз вместе с запирающим штоком и происходит отпирание воздушного клапана, воздух стравливается из устройства.

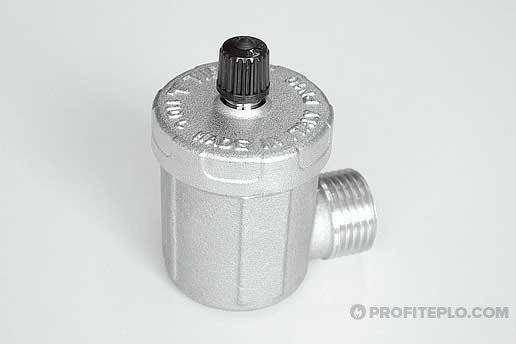

Рис. 4 Автоматический клапан сброса воздуха из системы отопления

Устройство

На рынке представлены различные конструкции автоматических клапанов для спуска воздуха, рассмотрим конструкцию и функционирование одного из распространенных видов.

Данная модель (рис 4.) имеет составное устройство корпуса из латуни, включающего основную часть 1, которая вкручивается в трубопровод, и его крышку 2 с запорным механизмом, соединенную с основой через уплотнительное кольцо 10.

В нерабочем состоянии поступающая через входной патрубок снизу жидкость поднимает пластмассовый поплавок 3, он через флажок давит на подпружиненный (пружина 7) держатель 5 с золотником 6, который запирает проходной канал в жиклере 4.

Жиклер 4 располагается в боковой части воздушного отводчика и подсоединен к корпусу через уплотнительное кольцо 8, в верхней части прибора имеется пробка 9, которой регулируют проходной канал выпускного отверстия для сброса воздуха или перекрывают его полностью при необходимости.

При появлении в поплавковой камере воздуха, он вытесняет воду, в которой плавает поплавок 3, элемент опускается вместе с флажком, а пружина 7 отталкивает золотниковый держатель от выходного канала – происходит стравливание воздуха. При уменьшении объема сброшенного воздуха в рабочую камеру снова поступает вода, поплавок всплывает и перекрывает канал с помощью запорного механизма.

Обычно при подключении воздухоотводчика используют переходники из отсечного обратного клапана, представляющего собой подпружиненный запорный механизм и связанный с ним флажок. При вкручивании воздухоотводчика он давит на флажок отсечного клапана, последний опускается вниз и открывает путь воде к корпусу воздушника.

При демонтаже отводчика для замены, проведения профилактических или ремонтных работ, освобожденный подпружиненный флажок вместе с запорным клапаном поднимается вверх и перекрывает канал поступления теплоносителя.

Рис.5 Ручной воздушный клапан системы отопления в батарее

Технические характеристики

Основным материалом изготовления корпусов ручных и автоматических воздушных клапанов для стравливания воздуха из систем отопления является латунь, покрытая никелем (намного реже используют бронзу), отводчики имеют следующие характеристики:

  • Монтаж – в самых высоких точках отопительных контуров на прямом участке.
  • Допустимая температура рабочей среды – от 100 до 120º С.
  • Максимальное давление 10 бар (атмосфер).
  • Подсоединительной диаметр выходных патрубков 1/2″, 3/4″ (наиболее распространенные размеры, обозначается в метрической раскладке Dy 15 и Dy 20, что соответствует 15 и 20 мм), 3/8″, 1″ дюйм.
  • Тип подключения – прямое и угловое.
  • Расположение выпускного штуцера – сверху, сбоку.
  • Комплектация – иногда поставляется вместе с отсечным клапаном
  • Рабочая среда – вода, незамерзающие теплоносители с содержанием гликоля до 50%.
  • Материал изготовления поплавка – полипропилен, тефлон.
  • Срок службы приборов из латуни может достигать 30 лет.

Сценарий 1: многоквартирный дом, нижний розлив

Схема с нижним розливом — наиболее типичное для домов современной постройки решение. И обратный, и подающий трубопровод находятся в подвале. Подключенные к розливам стояки соединяются попарно (подача с обраткой) перемычкой на верхнем этаже или на чердаке.

Нижний розлив: подача и обратка отопления проложены по подвалу.

Решение 1: запуск элеватора на сброс

Удаление воздуха из системы отопления проводится работниками ЖКХ еще на стадии запуска полностью или частично сброшенного контура.

Для этого он перепускается на сброс:

  1. Одна из домовых задвижек открывается, вторая остается закрытой;
  2. Перед закрытой задвижкой со стороны отопительного контура открывается соединенный с канализацией сбросник.

О выходе большей части воздуха свидетельствует равномерный, без воздушных пузырей, поток воды в сбросе.

Решение 2: воздушники

В верхней точке каждой пары стояков (в радиаторной пробке или на выведенной под потолок перемычке) в системах нижнего розлива всегда монтируется воздушник. Это не обязательно предназначенный специально для стравливания воздуха кран Маевского: его может успешно заменить шаровый кран, винтовой вентиль или водоразборный кран, установленный изливом вверх.

Воздушник вполне может выглядеть вот так.

Сброс воздуха из стояка выглядит так:

  1. Приоткройте кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
  2. Подставьте под него любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
  3. Дождитесь, пока воздух не сменится водой;
  4. Закройте кран. Стояк должен нагреться в течение 5-10 минут. Если этого не произошло, стравите воздух повторно: возможно, что начавшаяся было циркуляция выгнала в верхнюю точку участка контура новые пузыри воздуха.

Таинство стравливания воздуха.

Несколько важных моментов:

  • Никогда не выкручивайте винт в кране Маевского полностью. При давлении в 5-6 атмосфер и хлещущем из отверстия кипятке вкрутить ее обратно у вас нет ни малейших шансов. Последствием необдуманных действий станет затопление вашей квартиры и квартир под вами по стояку горячей и грязной водой;
  • Не выкручивайте сам воздушник под давлением. Даже на половину оборота: вы не знаете, в каком состоянии его резьба. Если спускной клапан на отопление неисправен, перед его ремонтом или заменой необходимо перекрыть оба парных стояка и убедиться в том, что вентиля на них держат воду;

Выкручивать воздушник можно только при сброшенных стояках.

Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что вам есть чем открыть воздушник. Современные краны Маевского открываются своими руками или с помощью отвертки, а вот в домах старой постройки может понадобиться особый ключ;

Латунный воздушник образца 70-80 годов.

Решение 3: перепускание стояка на сброс

Основная проблема воздушников на нижнем розливе именно в том, что они расположены в квартире верхнего этажа. Что делать, если ее жильцов хронически нет дома?

Парные стояки можно попытаться перепустить из подвала.

Для этого:

  1. Обследуем стояки. После вентилей на них могут быть установлены сбросники или заглушки. В первом случае никаких трат не предстоит, во втором — нужно приобрести шаровый кран с резьбами «папа-мама» того же размера, что и у заглушек;

Идеально. Оба парных стояка укомплектованы сбросниками.

  1. Перекрываем вентиля на обоих стояках;
  2. Откручиваем заглушку на одном из них;
  1. Вкручиваем вместо заглушки шаровый кран, предварительно подмотав резьбу;
  2. Полностью открываем установленный сбросник;
  3. Открываем вентиль на втором стояке. После того, как напор воды выгонит весь воздух, закрываем сбросник и открываем второй стояк.

Тонкости есть и здесь:

Если все радиаторы расположены на подающем стояке, а обратный стояк холостой (без отопительных приборов) — ставьте сбросник именно на обратку. В этом случае весь воздух выйдет гарантированно. При наличии батарей на обоих парных стояках образовавшуюся воздушную пробку удается выгнать далеко не всегда;

Разводка с холостым стояком обратки.

  • Если вам не удалось перепустить стояки в одном направлении — переставьте сбросник на второй стояк и перегоните воду противоположную сторону;
  • Если на стояках установлены винтовые вентиля, избегайте тока воды через них в направлении, противоположном указанному стрелкой на корпусе. Попытка открыть вентиль с прижатым давлением к седлу клапаном чревата отрывом клапана от штока. Для устранения проблемы нередко приходится сбрасывать всю систему отопления дома.

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Воздухоотводчики для систем отопления бывают трех типов:

  • Прямые приборы традиционного типа. Они монтируются только вертикально.
  • Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
  • Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Принцип работы ручного воздухоотводчика следующий:

  1. В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
  2. Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
  3. Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

  • для открывания используется металлическая или пластиковая рукоятка;
  • чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
  • для откручивания специальным ключом стоит винт с четырехгранным наконечником.

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

  1. При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
  2. Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
  3. При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
  4. За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

Как подобрать воздушный клапан

Чтобы выбрать клапан, нужно знать условия и особенности, при которых он будет использоваться. А также учитывать не только полезные качества, но и недостатки воздушных клапанов. У ручных устройств, пожалуй, единственный недостаток, это участие человека для спуска воздуха.

Автоматические воздушники лишены этого недостатка, зато имеют ряд других. Во-первых, при сбросе газа, из сопла прибора вылетают брызги воды, которые оставляют следы на отделке стен, потолка или пола. Во-вторых, эти устройства могут стать причиной протечки теплоносителя, при заклинивании поплавкового механизма. Что случается при длительном нахождении в неподвижном состоянии, например, в летний период.

Поэтому при выборе воздухоотводчика, нужно учитывать и возможные последствия применения автоматических устройств.

Также надо знать, что перед автоматическим клапаном, нужно ставить кран, позволяющий отключать устройство от системы, для обслуживания, замены и на случай неисправности. При этом такой кран можно использовать для выхода воздуха при заполнении системы или слива теплоносителя. Для ускорения этого процесса достаточно выкрутить клапан из крана.

Теперь рассмотрим условия использования устройств удаления воздуха. Их можно разделить на три группы:

  1. Удаление воздуха при заполнении системы, или заполнение при сливе теплоносителя.
  2. Удаление скопившегося газа в процессе эксплуатации системы отопления.
  3. Локальное удаление воздуха из элемента системы отопления (радиаторов) или на определенном участке трубопровода.

В первом случае применяются краны сечением не менее 15 мм. Можно использовать кран, на котором установлен автоматический клапан. Для чего клапан снимают с крана. А после окончания процесса, устанавливают назад.

Во втором случае применяется автоматический клапан, поскольку накопление газов происходит на протяжении всего отопительного периода.

В третьем случае, возможно применение автоматического клапана, в том числе и на приборах отопления, если нет опасения за отделку поверхностей, расположенных рядом. Однако поплавковый клапан достаточно габаритный прибор и заметен на радиаторе. Лучше использовать устройства типа крана Маевского. В этом случае весь процесс спуска воздуха проходит под контролем человека.

Совет: чтобы не забрызгать прилегающие стены, на кран Маевского предварительно стоит положить кусочек ткани, а снизу подставить ковш для воды. Брызги будут остановлены тканью, а вода по ткани будет стекать в ковш.

Место и технология установки

В открытых системах воздух выходит через расширительный бачок.

Отопительные контуры принудительного типа циркуляции для освобождения от газовых скоплений требуют следующих мер:

  • При прокладке трубы с горячим теплоносителем от главного стояка к удаленным участкам необходимо использовать определенный подъем. Важным условием является совпадение движения выделившегося газа и жидкости.
  • Самую высокую точку контура оснащают воздухосборниками. Стимулом для выделения из воды растворенного в ней кислорода является изменение направления потока и уменьшение его скорости.
  • Монтаж спускников воздуха на отопление нужно проводить на отрезках наиболее вероятного скопления газа (стояки, сепараторы, гребенки и т.п.). Также желательно оснастить подобным образом каждый отопительный прибор: особенно в этом нуждаются алюминиевые батареи, т.к. алюминий хорошо стимулирует процесс разложения воды.

Как установить ручные модели

Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.

Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять). Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.

Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).

Как устанавливается кран «Маевского» продемонстрировано в видео.

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

  • Устройство требуется для установки:
  • в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
  • на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
  • на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
  • на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

  1. Краны Маевского различаются способом откручивания рабочего винта:
  2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
  3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
  4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:
Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc

Открытая система отопления в частном доме

Функционирует такая система, когда давление и высота водяного столба, образованного нижней и верхней точкой отопительного контура, соответствуют. В этом случае розлив обустраивают под постоянным наклоном, а в его верхней точке располагают открытое расширительное устройство.

Оно совмещает в себе ряд функций:

  • расширительного бачка, который компенсирует возрастание объема жидкости при нагреве;
  • предохранительного клапана, служащего для сброса избыточного давления в случае закипания воды в теплообменнике нагревательного агрегата;
  • воздушника, благодаря которому решается проблема, как выгнать из системы отопления воздух – его надо вытеснить в верхнюю часть контура, а точнее в расширительный бак, откуда он отправляется в атмосферу.

Разновидности конструкции

Воздухоотводчики отличаются также по конструкционному исполнению. Чаще всего речь идет о форме прибора.

Она может быть:

  • Прямой.
  • Угловой.
  • Горизонтальной.
  • Вертикальной.

Строго говоря, функцию клапана на батарее отопления для сброса воздуха может выполнять простой кран: как правило, с помощью таких приспособлений параллельно с воздухом может сливаться и застоявшаяся вода. Такие схемы, как правило, часто использовались в прошлом веке, до изобретения более надежных устройств. Перед тем, как поставить кран на батарею, требовалось полное удаление теплоносителя из системы. В те времена отсекающие вентили обычно не применялись.

Современные контуры повсеместно комплектуются воздухоотводчиками в комбинации с предохранительными устройствами. Приспособления для стравливания воздушных пробок уже давно считают неотъемлемыми атрибутами систем отопления, наряду с радиатором или котлом. Они поддерживают контур в рабочем тонусе путем своевременного избавления от воздушных пробок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
