Какую подложку подобрать для кабельного и инфракрасного теплого пола

Остановимся подробнее на некоторых видах синтетических подложек

  • сшитый пенополипропилен. Представляет из себя листы толщиной от 2 до 20 мм. Обладает достаточной жёсткостью и упругостью, что бы не деформироваться под давлением. Имеет отличные теплоизоляционные и звукоизоляционные характеристики. Благодаря устойчивости к нагреву применяется как изолятор нагревательных элементов здания и как подложка под инфракрасный и плёночный тёплый пол. Но он не лишён недостатков — обладает сильной горючестью;
  • экструзивный пенополистирол. Плиты толщиной от 5 до 200 мм. Обладает самыми низкими теплопроводными свойствами в ряду аналогичной продукции, устойчив к химическим воздействиям, устойчив к поражению плесневыми грибками и бактериями, обладает высокой прочностью на сжатие, а так же не боится влаги. Считается одним из самых экологически чистых материалов среди синтетических видов утеплителей. Многие специалисты считают этот материал оптимальным и рекомендуют применять как подложка при устройстве как водяного, так и электрического тёплого пола. Однако, материал не лишён недостатков – без антипиреновой пропитки обладает горючими свойствами. Не все марки данного материала устойчивы к химическим растворителям;
  • подложка под тёплый пол фольгированная (изолон, фольгоизол, вспененный полиэтилен). Недорогой лёгкий материал, толщиной от 10 до 50 мм. Представляет из себя вспененный синтетический рулонный материал со множеством закрытых пор с одной стороны, и покрытый фольгой с другой стороны. Устойчив к поражению грибками и бактериями, не боится воды, как и все синтетические материалы. Умеренно горюч. Однако, имеет существенный недостаток: большой упругостью не обладает и при давлении быстро сминается, что сокращает срок его службы до нескольких месяцев. Специалисты не рекомендуют использовать этот материал в качестве утеплителя для пола;
  • пенополистирольные плиты с бобышками. Толщиной 20мм и более. Бывают с тонким покрытием из полистирола и без него. Предназначены для водяных полов, но в последнее время так же используются для электрических. Выпуклые элементы (бобышки) нужны для фиксации между ними водяных труб или других нагревательных элементов. При монтаже бобышки могут ломаться, нагревательный элемент плохо фиксируется между ними без дополнительного крепежа. Поэтому целесообразнее использовать плиты с покрытием. В этом случае по ним можно ходить, не нужна дополнительная фиксация. Этот вид изоляции обладает хорошими термоизолирующими свойствами, не гниёт, не сминается, хорошо поглощает звук.

Рекомендуем: Каким может быть основание под тёплый пол?

Независимо от того, какую подложку для тёплого пола выбрал заказчик, она должна отвечать современным требованиям: быть экологически безопасной, долговечной и выполнять возложенные на неё функции.

Разновидности и характеристики подложки

Итак, покупая теплоизолирующий настил, вы, в первую очередь, должны сориентироваться в его многообразии типов:

  1. Лавсан – покрытие на пленочной основе (вспененный полиэтилен) с металлизированным отражающим верхним слоем. Характеризуется стойкостью к агрессивной среде. Лавсановая подложка под пленочный теплый пол подходит как нельзя лучше.

На фото уложенный лавсан.

Обратите внимание! Данный тип изоляции характеризуется определенной удельной мощностью. Потому выбор необходимо осуществлять с учетом финишного покрытия. Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м²

Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева

Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м². Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева.

  1. Пенополистирол – ячеистый утеплитель. Отличается высоким температурным порогом: от -180° до +180°, несминаемостью. Является отличным звукоизолятором, обладает повышенной устойчивостью к бактериологическому воздействию. Имеет фольгированное либо полипропиленовое покрытие. Считается отличным вариантом подложка для водяного теплого пола.

Плиты пенополистирола.

Отличительная особенность данного теплоизолятора заключается в том, что он выпускается в плитах с готовой разметкой (50 на 50), что значительно упрощает последующий процесс монтажа пола. В продаже доступны плиты с различной толщиной: от 20 до 50 мм.

  1. Техническая пробка, пробковая подложка. Отличается экологичностью, а значит и гипоаллергенностью. Её состав – спрессованная кора пробкового дуба + вяжущее вещество – суберин. Не поедается грызунами. Как правило, пробка используется как подложка под ламинат на теплый пол.

Несмотря на такой свой состав, утеплитель не является горючим, и показывает отличную устойчивость к механическим воздействиям. Является оптимальным при обустройстве водяного пола.

Пробковая подложка в листах.

  1. Полипропилен (пенофол). Комбинированный утеплитель, состоит из вспененного полиэтилена. Одна его сторона покрыта фольгой. Благодаря такой структуре, полипропилен имеет высокие показатели по удержанию тепла. Несколько уступает пробковому аналогу по своим качествам. Такая подложка фольгированная под теплый пол отличается практичностью и долговечностью.

Полипропиленовый утеплитель.

Обратите внимание! Подложка не должна содержать алюминий, поскольку он отлично проводит электричество. Поэтому в случае брака контактов возможно замыкание

Функции теплоизолирующего настила

Если вы интересуетесь, нужна ли подложка под инфракрасный теплый пол, то вам следует обратить внимание на следующие функции настила:

Основная задача – уменьшение теплопотерь. Подложка направляет ИК-лучи внутрь помещения, препятствуя их распространению на нижние этажи или подвал здания. Вследствие такого отражения тепло не расходуется впустую, а КПД системы соответствует 95-100%. Применение такой изоляции позволяет сократить теплопотери в среднем на 20-30%.

  • Как было упомянуто выше, подложка является гидроизоляционным слоем, предохраняя напольное покрытие от пара и влаги.
  • Способна выровнять незначительные изъяны поверхности, что является очень актуальным при использовании полов пленочного типа.
  • Качественная изоляция, к примеру, подложка для теплого пола Valtec,позволяет значительно сократить количество шумов. Она изготавливается из вспененного полистирола и имеет фольгированную сторону.

Устройство пленочного пола.

Обратите внимание! В качестве подстила под покрытия, требующие твердого основания (опора для плиточного покрытия, например), можно использовать плиты ДВП

Как выбрать качественное изделие

Основным критерием выбора данного материала является не цена, а технические характеристики, которые должны опираться на два критерия:

  • Финишное покрытие. К примеру, если вы планируете стелить ламинат, то выбирать следует мягкую подложку, поскольку она отлично выравнивает основание. Для линолеума рекомендуется выбирать твердую теплоизоляцию, поскольку данное покрытие является мягким материалом, потому вместе с мягким утеплителем может легко продавливаться ножками мебели.
  • Ровность пола. Если вы имеете дело с покрытием, характеризующимся значительными перепадами уровня, то вам следует выбирать мягкую теплоизоляцию, поскольку она является более пластичной. Если неровности небольшие, то лучше выбрать более жесткий настил.

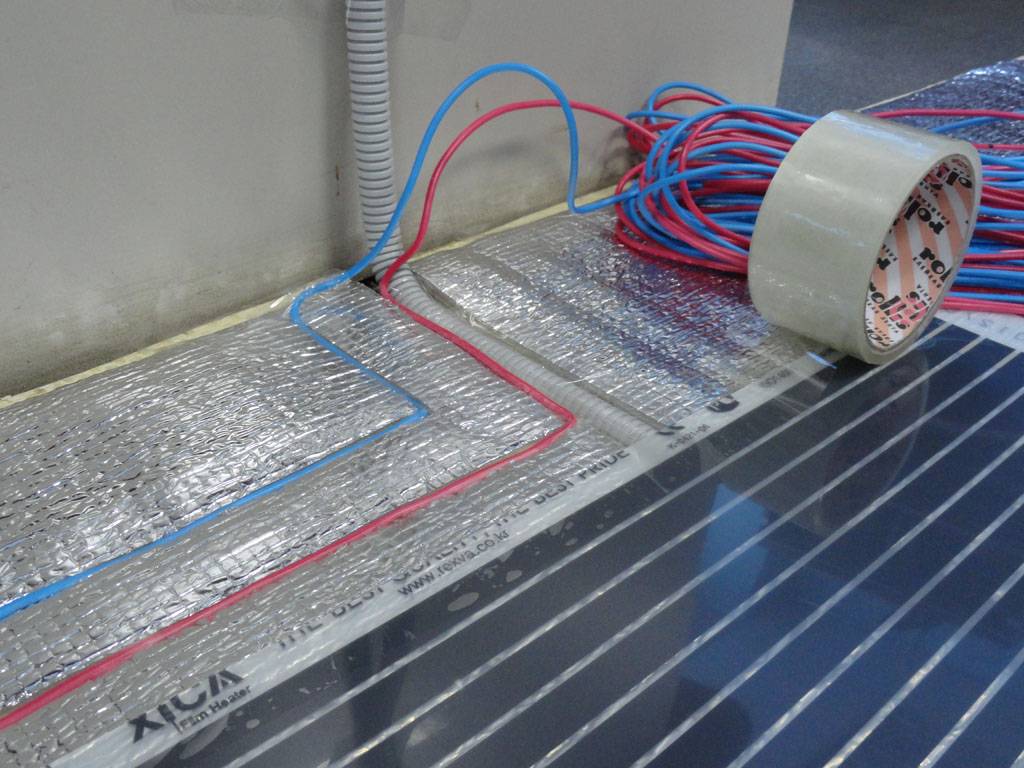

Подложка под пленочный инфракрасный теплый пол

Во время укладки инфракрасного теплого пола с целью уменьшения теплопотерь также используется подложка. Она укладывается под слой пленки с инфракрасными резисторами. В качестве подложки допустимо использование листов ДВП или магнезитовой плиты.

Подложка под пленочный теплый пол может быть выполнена в форме металлизированной полимерной пленки (пенофол). Она так же, как и другие виды подложки, является тепло-отражателем. При его изготовлении за основу берется вспененный полиэтилен, который с одной стороны покрывается металлизированной полимерной пленкой. Такой материал очень гибкий, тонкий и эластичный, а еще экологичный. Его функция заключается в остановке тепла на трех путях его распространения:

  1. Теплопроводность.
  2. Конвекция.
  3. Излучение.

Несколько рекомендаций по монтажу подложки:

  • Подложка укладывается отражающим слоем вверх.
  • Отдельные полотна укладываются друг к другу стык в стык, а места соединений соединяются скотчем (лучше металлизированным). Таким образом, достигается полная пароизоляция и гидроизоляция пола.
  • Нагревательные элементы монтируются сверху отражающего покрытия.

Создаете современную отопительную систему в своем доме – не забудьте подложку. Именно ее применение позволит получить все преимущества, которыми наделена система теплый пол.

pol-master.com

Идеальные сочетания

Вариантов сочетаний подложек с утеплителями при монтаже водяных систем обогрева полов множество. Выбор их толщины зависит от допустимого уменьшения высоты помещения, его расположения (на первых этажах применяются изделия потолще) и располагаемых средств.

Рассмотрим самые популярные комбинации.

Пенополистирол + металлизированная пленка

Пенополистирол считается основным, а металлизированная подложка дополнительным слоем теплоизоляции предотвращающим потери теплоты через перекрытия.

При устройстве таких полов изначально на основание укладывается обыкновенная полиэтиленовая пленка (в качестве гидроизоляции), затем по контуру крепится демпферная лента и раскладывается пенополистирол. Толщина утеплителя принимается больше планируемой стяжки (прочность позволяет закрепить армирующую сетку и крепеж для труб). На него кладется подложка (фольгированным слоем вверх), соединения проклеиваются скотчем. Затем ложится армирующая сетка. Ориентиром для разметки под крепежи для труб служат красные линии на подложке. Труба прокладывается, подсоединяется к системе и проверяется на протечки. Если все в порядке, приступают к заливке стяжки, которая покрывает трубы минимум на 4,5 см.

Обратите внимание! Для водяных теплых полов с цементно-песчаными стяжками запрещено использование алюминиевого фольгированного слоя, в таком сочетании начинается реакция разрушающая подложку (в гипсовой стяжке этого не происходит)

Маты с бобышками +экструдированный пенополистирол

Комбинация наиболее удобная для монтажа, потому как назначение матов именно устройство полов с водяным теплоносителем. Рассмотрим подробнее механизм монтажа:

  1. Перед укладкой утеплителя выполняют гидроизоляцию основания битумным праймером или полиэтиленовой пленкой, которую раскатывают с заворотом на стену.
  2. Пенополистирол раскладывается по гидроизолированному основанию или приклеивается.
  3. Теплоизоляция выполняется на всей площади пола, на стыки наклеивается строительный скотч.
  4. По периметру саморезами закрепляется демпферная лента, совместно с полиэтиленовой пленкой.
  5. Перед укладкой матов рабочая поверхность тщательно очищается.
  6. Устройство ковра из матов выполняется по слою пенополистирола, приклеивать их необязательно, они защелкиваются при лёгком нажатии и образуют сплошной слой без зазоров. При необходимости маты нарезаются канцелярским ножом по имеющейся на них заводской разметке.
  7. Между бобышками прокладывают трубы начиная от стены к центру (шаг 40 см). Когда достигнута середина помещения, трубу раскатывают в обратном направлении между уже проложенными, в итоге получается шаг 20 см.
  8. Далее система подключается к котлу и тестируется на отсутствие протечек.
  9. Устраивается стяжка не требующая армирования.
  10. Выступающую пленку и демпферную ленту срезают после застывания раствора.

Важно! Теплый пол с водяным подогревом несовместим с финишным паркетным и деревянным покрытиями из-за вероятности рассыхания. Подводя итоги следует отметить, что лучше подстраховавшись положить и подложку, и утеплитель, чем выбросить деньги впустую и получить малоэффективные, энергоёмкие, не очень теплые полы. Подводя итоги следует отметить, что лучше подстраховавшись положить и подложку, и утеплитель, чем выбросить деньги впустую и получить малоэффективные, энергоёмкие, не очень теплые полы

Подводя итоги следует отметить, что лучше подстраховавшись положить и подложку, и утеплитель, чем выбросить деньги впустую и получить малоэффективные, энергоёмкие, не очень теплые полы.

Какая лучше подложка под ламинат фирменный подход

Фирменная подложка Tuplex может быть идеальным решением вопроса выбора подкладки под ламинат. Она имеет толщину 3мм, изготавливается в виде двух слоев пленки, внутреннее пространство между которыми заполнено гранулированным полистиролом. Хорошо отводит влагу, защищает от образования грибка, удобна в использовании, но ее цена побуждает делать выбор в пользу аналогичных материалов других производителей.

Также удобная в использовании подложка под ламинат из полистирола – производится в виде небольших листов размером 60х120 см и по своим качествам ничем не уступает пробковым аналогам. Более того, полистирол лучше сглаживает неровности стяжки, может укладываться даже поверх деревянных полов, имеет высокий коэффициент поглощения шума, содействует теплоизоляции, но… недолговечен по сравнению с пробкой. Со временем теряет упругость и через 6-10 лет становится бесполезным в смысле поддержки ламината. К тому же, полистирол очень опасен при горении, обильно выделяет едкий и отравляющий дым.

Подложка под ламинат полистирол фото

Бывают случаи, когда ламинат укладывают поверх , где, в принципе, не может быть никакой влаги, тем не менее, подкладка нужна. Подложка под теплый пол для ламината должна проводить тепло, поэтому пробка и полистирол будут малоэффективны. Есть специальная подложка для теплых полов arbiton, ее перфорированное (в мелкую дырочку) полотно свободно пропускает тепло, при этом выполняя также свою основную функцию – поддержку ламината.

Также возможно применение полиэтиленовой подложки без фольги, в крайнем случае, можно постелить просто гофрированный картон, на теплом полу, где полностью отсутствует влага, работает и такой способ. Так как ламинат сам по себе очень плохо проводит тепло, необходимо применять специально изготовленные для теплых полов образцы.

Как видите, выбор подкладок под популярное напольное покрытие широкий, поэтому сказать, какая лучше подложка под ламинат трудно, лучше все же прислушиваться к тому, что говорят производители ламината и выбирать тот вид подкладки, который они рекомендуют.

Разновидности

Подложка под трубы теплого водяного пола может изготавливаться из разных материалов, способных обеспечивать необходимые свойства. Приведем примеры наиболее распространенных вариантов:

  • плиты пенополистирольные – изготавливаются экструзионным способом, что придает материалу хорошую прочность и плотность. Ячейки закрытого типа, что оказывает положительное влияние на устойчивость к воздействию влаги – плитам не страшен продолжительный контакт с влажной средой. Первоначальные показатели не меняются даже от нагрева до ста тридцати градусов тепла. Пенополистирол в своей структуре имеет не более двух процентов полистирола, остальное приходится на воздух. Такая особенность улучшает теплосберегающие свойства материала. Используя этот материал в качестве подложки для водяного напольного отопления, необходимо предусматривать температурные швы, исключить образование мостиков холода на стыковочных участках. Пенополистирол в процессе монтажа легко разрезается острым ножом, что минимизирует количество отходов. Стыковочные участки заделываются строительной пеной. Чтобы улучшить сбережение тепла, поверхность подложки накрывают фольгой. Чаще всего такая подложка применяется в новых домах, чтобы учесть высоту помещений проектным решением,
  • подложка из пробкового материала – наиболее удачное решение его применения в данном качестве. Для изготовления используется экологически чистая кора пробкового дерева. Ее предварительно измельчают, добавляют специальные компоненты связующего действия. Массу прессуют и просушивают, продукция реализуется рулонами или листами. Такая подложка отличается высокими теплозащитными свойствами, способна выдержать большие нагрузочные воздействия. Чтобы улучшить эксплуатационные характеристики, лицевую сторону подложки под водяной теплый пол укрывают фольгированным материалом,
  • плиты полипропиленовые – оптимальное решение тепловой изоляции водяной отопительной системы. Материал не боится повышенного температурного режима и влаги, стоит приемлемо. При нагревании его поверхность не выделяет вредные вещества, не подвергается воздействию химических соединений. В плитах могут быть канавки, подготовленные для прокладки труб,
  • ОСП или ДСП – оба варианта применяются давно, по ним можно прокладывать трубы большого диаметра. Подложки отличаются показателями прочности, по способности сохранять тепло относятся к среднему классу. При их использовании должно соблюдаться обязательное требование по устойчивости к воздействию влажной среды,
  • пленка металлизированная на натуральной лавсановой основе – современный вариант, используемый для обустройства любой системы теплого пола. Он не рвется, может применяться по неровной поверхности, ускоряя и упрощая монтажные работы. Даже под воздействием высоких температур подложка способна сохранять первоначальные характеристики. Есть и отрицательные стороны – отличается возможностью впитывать влагу, подразумевает устройство гидрозащитного слоя.

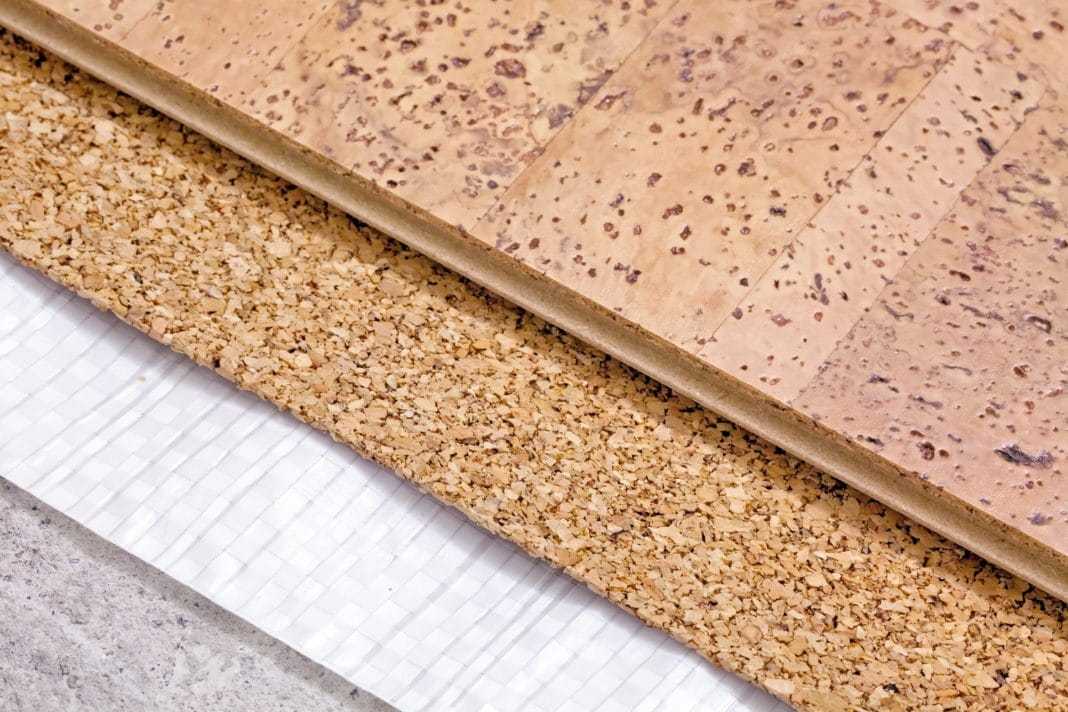

Подложка из пробкового материала

Что такое электрический тёплый пол плёночный

Плёночным пол называется потому, что нагревает поверхность не кабель, а специальная плёнка. Её толщина всего около полмиллиметра. Состоит она из медных проводов и полупроводников из карбона.

Плёнка не излучает электромагнитного поля, так как греет за счёт инфракрасных волн, которые оказывают благотворное влияние на Ваше здоровье. Она греет только те материалы, которые стоят на их пути, и почти не нагревают воздух. За это специфическое свойство обогрева он называется инфракрасный плёночный тёплый пол.

Датчик температуры можно укладывать как по плёнке, так и под ней (по желобку). Какой способ предпочтительнее для конкретных плёнок, уточняйте у продавца или производителя.

Подложки под теплые полы с электроотоплением

Под такие виды теплых полов используются тонкие подложки из технической прессованной пробки, Фольгопласт, Полифом, Термодом, TMpro и другие из вспененных полимеров.

Отражающая теплоизоляция Фольгопласт

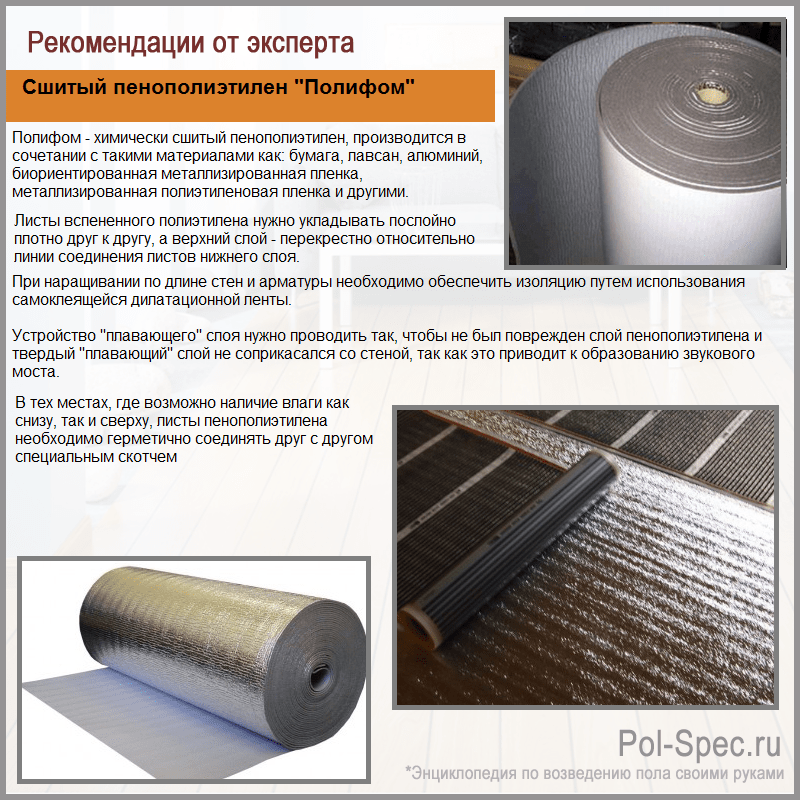

Сшитый пенополиэтилен «Полифом»

«Полифом», характеристики

Последние, кстати, намного превосходят своих конкурентов по способности выдерживать нагрузки, за счет такой особенности расширяются сферы их использования. Подложки с увеличенными параметрами по толщине изготавливаются из экструдированного пенополистирола. Материал имеет высокие характеристики физической прочности, может применяться в качестве основания под бетонную стяжку. Подложка применяется под все виды полов с электрическим подогревом, включая и обыкновенные с гибкими проводниками.

Если основание не очень ровное и требуется его выравнивание, то можно применять подложки из клееной фанеры, плит ОСБ и ДСП.

Пол из ОСБ

Лавсановая подложка Изобонд ПП

Во время выбора конкретной марки нужно принимать во внимание два исходных фактора

  1. Финишное половое покрытие. Чем оно легче, тем менее прочной может быть подложка. Под ламинат допускается использовать обыкновенные подложки из вспененных полимеров, а под керамическую плитку или искусственный камень применяется подложка из экструдированных материалов повышенной прочности.

    Выбирайте подложку в зависимости от финишного покрытия пола

  2. Теплый пол укладывается в новых помещениях или во время ремонта старых. В зависимости от выбранной технологии теплого пола с электрическим обогревом и особенностей несущего перекрытия общая толщина пирога может колебаться от 10–15 до 3–4 сантиметров.

    Пирог теплого пола, пример

    Схемы теплых полов

    Эти параметры следует учитывать во время проектирования высоты дверных и оконных проемов. Во время ремонта нужно принимать все строительные мероприятия по уменьшению толщины теплого пола – не придется решать проблемы с уменьшением высоты дверей и т. д. Идеальный вариант – смонтированный теплый пол не мешает открыванию/закрыванию дверей, допустимый – дверное полотно и вертикальные наличники нужно на несколько сантиметров снизу подрезать. Наиболее неприятный вариант – возникает необходимость приподнимать перемычку дверного проема, система обогрева требует переделки.

Под линолеум используют только жесткие подложки и или делают стяжку небольшой толщины. Технология укладки подложек зависит от материалов изготовления, во время производства работ нужно руководствоваться инструкциями производителей.

Маты под теплый пол из вспененного пенополистирола

Основные характеристики

  1. Для того, чтобы понять, какой именно тип подложки вам нужен – вы должны знать, для чего нужно подложка в системах нагреваемых полов.
  2. Итак, подолжка прежде всего должна обладать отличными свойствами теплоизоляции и гидроизоляции. Она должна увеличивать эффективность нагревательной системы.
  3. Важным свойством подложки является ее способность отражать тепловые лучи.
  4. Подложка должна выдерживать температурные перепады, работая в тесном контакте с нагревательными элементами.
  5. Также подложка не должна пропускать водяные пары, образующиеся при нагреве.
  6. Отличным дополнительным свойством подложки станет изоляция звука.

Качественная подложка легка в монтаже, обладает повышенной стойкостью к деформации и является экологически безопасной.

Рулонная подложка под теплый пол

На данной фотографии показана рулонная подложка под теплый пол, которая оснащена дополнительным отражающим слоем с характерным металлическим блеском.

Особенности монтажа подложки под ламинатную доску на теплый пол

Одним из самых чувствительных материалов финишных напольных покрытий является ламинированная доска. Она изготавливается из дерева, и, вследствие этого ей присущи все характеристики деревянной доски, которая имеет как свои достоинства, так и недостатки. При укладке ламината на теплый пол — использование подложки является необходимым условием.

Кроме предотвращения повреждения ламинатной доски вследствие нагревания – подложка под ламинат также служит звукоизолятором, не позволяя финишному напольному покрытию быть слишком «громким». Минимальная толщина подложки пол ламинатную доску на нагреваемый пол должна составлять не менее 3-х миллиметров. В процессе эксплуатации такая подложка несколько уплотняется, не теряя при этом своих изолирующих свойств.

Пошаговый алгоритм укладки подложки под ламинатную доску на нагреваемый пол

Рассмотрим процедуру укладки подложки из вспененного полиэтилена под ламинатную доску на нагреваемый пол.

Прежде всего вам необходимо убрать рабочее пространство. Для этого вы можете воспользоваться обычным веником или пылесосом.

Убираем рабочее пространство

Затем укладываем расстеленную рулонную подложку на очищенную поверхность.

Укладываем рулонную подложку на очищенную поверхность

Расстеленную подложку можно зафиксировать двусторонним скотчем, после чего приступить непосредственно к укладке ламинатных досок.

Фиксируем подложку и приступаем к укладке ламината

Подложка на нагреваемые полы с жидким теплоносителем

При любых конструкциях нагреваемых полов подложка должна выполнять функции повышения теплоотдачи нагревательных элементов. В том случае, если вы используете жидкий теплоноситель – то есть конструируете теплые водяные полы – ваша подложка может дополнительно выполнять функции по гидроизоляции поверхности.

При монтаже нагреваемых водяных полов можно использовать такую подложку, которая дополнительно будет являться основой для монтажа трубопроводной системы теплоносителя. Такая подложка имеет специальные выступы, в промежутках между которыми монтируется трубопроводная система.

Подложка под трубы для теплого пола

Как правило, такая подложка изготавливается из пенопласта. Один и типов подложки под теплый водяной пол показан на фотографии.

Нужно помнить, что хорошая подложка будет иметь в своей основе фольгу. В том случае, если ваша подложка не имеет фольгированного слоя, то имеет смысл положить на пол отдельно тонкий фольгированный материал, а затем уже теплоизоляционную подложку.

Необходимость теплоизоляции системы

В любой инструкции по монтажу водяного теплого пола для самостоятельных мастеров указывается, что необходимо задействовать утеплитель.

Слой утепления при обустройстве водяного пола выполняет несколько значимых функций. Он помогает не только обеспечить равномерный прогрев комнаты, но и, выступая в роли теплового экрана, позволяет ощутимо снизить энергетические потери системы.

Стяжка, уложенная поверх изолирующего слоя, приобретает свойства цельного передающего тепло элемента, имеющего большую площадь поверхности.

Благодаря равномерному распределению энергии, упорядоченный конвекционный тепловой поток начинает двигаться с одной скоростью и в одном направлении.

Как результат: равномерно распределенные тепловые волны не будут на полу образовывать холодные и горячие участки, создавая для домочадцев максимально комфортные условия.

К тому же благодаря направлению потоков теплого воздуха по одному курсу можно снизить затраты электроэнергии на эксплуатацию системы, сохранив при этом ее мощность неизменной.

Современные теплоизоляционные маты оснащены удобными защелками в виде бобышек, с помощью которых укладку с последующей фиксацией труб можно произвести быстро и при этом надежно.
