Особенности использования воды в качестве теплоносителя
С точки зрения эффективности переноса тепла вода — идеальный теплоноситель. Она имеет очень высокую теплоемкость и текучесть, что позволяет доставлять тепло к радиаторам в требуемом объеме. Какую воду заливать? Если система закрытого типа, заливать можно воду прямо из крана.
Да, водопроводная вода неидеальна по составу, в ней содержатся соли, некоторое количество механических примесей. И да, они осядут на элементах системы отопления. Но это произойдет один раз: в закрытой системе теплоноситель циркулирует годами, подпитка небольшим количеством требуется очень редко. Потому никакого ощутимого вреда некоторое количество осадка не принесет.
Вода как теплоноситель для систем отопления почти идеальна
Если отопление открытого типа требования к качеству воды, как к теплоносителю, намного выше. Тут происходит постепенное испарение воды, которое периодически восполняется — воду доливают. Таким образом получается, что концентрация солей в жидкости все время увеличивается. А это означает, что и осадок на элементах тоже накапливается. Именно поэтому в системы отопления открытого типа (с открытым расширительным бачком на чердаке) заливается очищенная или дистиллированная вода.
В данном случае лучше использовать дистиллят, но достать его в требуемом объеме бывает проблематично, да и дорого. Тогда можно заливать очищенную воду, которая пропущена через фильтры. Наиболее критично наличие большого количества железа и солей жесткости. Механические примеси тоже ни к чему, но с ними бороться проще всего — несколько сетчатых фильтров с ячейкой разных размеров помогут отловить большую их часть.
Чтобы не покупать очищенную воду или дистиллят, ее можно подготовить самостоятельно. Во-первых, налить и отстоять, чтобы осела большая часть железа. Отстоявшуюся воду аккуратно перелить в большую емкость и прокипятить (крышкой не закрывать). Этим удаляются соли жесткости (калия и магния). В принципе, уже такая вода неплохо подготовлена и ее можно заливать в систему. А доливать потом уже или дистиллированной водой или питьевой очищенной. Это уже не так бьет по карману, как первоначальная заливка.
Как заливать воду снизу?
Обратимся к самой нижней точке нашей системы отопления. В этой точке должен быть кран для слива воды из системы. Если этот кран будет не в самой нижней точке, мы не сможем спустить воду полностью и что-то обязательно останется. Так что скорее всего эта точка будет даже ниже котла. Вот примерно там же, рядом, в непосредственной близости от этого крана, должен быть патрубок для заливки отопления. На конце этого патрубка находится обратный клапан. Он пускает воду внутрь системы, но не выпускает наружу. Нам осталось присоединить к этому клапану выход водопровода с краном. Открывая кран, вода из водопровода устремляется в систему. Давление, развиваемое водопроводом должно быть больше или равно максимально допустимому давлению в нашей системе отопления. Для двухэтажного дома с котлом в подвале, одной – полутора атмосферы бывает достаточно.
Впускной узел системы отопления (вер.1)
Это первая версия узла. Много временных деталей. Для соединения с водопроводом используется гибкая подводка в виде садового шланга. Настало время, когда я подумал, что этот узел может быть причиной сильного затопления.
Узел впускного клапана
Это последняя версия узла. Здесь все сделано прочно и по уму. Стальных деталей нет вообще, гибкая подводка заменена на стационарную.
Принцип заливки отопления снизу в том, что у нас не образуется воздушной подушки под слоем воды. У нас весь воздух скапливается в самой верхней точке системы, и мы его подпираем водой. Ну и в радиаторах, конечно, ибо как я уже говорил, каждый радиатор представляет собой ловушку воздуха.
Стратегия № 1 (быстрая)
Мы можем сразу открыть кран Маевского в самой верхней точке. Можем открутить (открыть) все клапаны! Только под каждым открученным клапаном нужно поставить широкое корытце, в которое будет вода сливаться, когда система заполнится. Отверстие в клапане очень маленькое. Миллиметр всего, поэтому много воды не натечет. Особенно если быстро бегать по дому с отверткой.
Короче, клапаны открутили, водопроводный кран тихонько (но не слишком уж тихонько) открыли и система начала наполняться. Дальше у нас есть целый спектр вариантов. Мы можем открыть воду несильно, подойти к тому радиатору, который должен наполниться первым, и ждать у него, пока из клапана потечет вода. Потекла? Закручиваем и перебегаем к следующему клапану. Так постепенно обегаем все клапаны и закручиваем их. После этого система считается залитой и ее можно включать. Если дом не слишком большой, то можно залить всю систему за полчаса. Да здравствуют современные схемы систем отопления! Но исполнять эту стратегию лучше, все же с помощником, который разбирается в вопросе и ничего не испортит (жена не подойдет). Дело в том, что вполне может оказаться, что вода поступает в систему слишком быстро и вы либо не успеваете закрутить все клапана, либо давление слишком сильно вырастет. Тогда вам захочется перекрыть поступление воды. Для этого должен быть кто-то, кто быстро и без дополнительных вопросов это сделает и спасет все мероприятие.
Стратегия №2 (долгая)
У нас нет такого количества широких емкостей, чтобы поставить их под каждым клапаном. Тогда мы не откручиваем клапаны. Заливаем воду до тех пор, пока давление по нашему манометру не поднимется до максимума (обычно это 1.5 атмосферы). После этого мы идем к первому клапану с кружкой и отверткой и спускаем весь воздух. Давление опустится. Мы идем вниз и опять поддаем давление до максимума. И так повторяем, пока из нашего клапана не польется вода. После этого идем к следующему клапану и все повторяем. С такой стратегией можно залить воду за 2 часа. Но не пролить при этом ни капли! И работать, кстати, одному.
Хорошей идеей будет поставить к водопроводному крану жену и сказать, чтобы поддерживала давление. То есть, чтобы стрелка была “вот здесь”. Моя жена с этим делом отлично справляется. Ей даже нравится, кажется.
Стратегия №3 (промежуточная)
Лично в моей системе отопления присутствует накопительный котел. В нем довольно много воды. Литров 60. И панельные радиаторы. В них помещается очень мало воды. И трубы у меня тонкие. То есть, основная вода у меня в котле. На выходе котла у меня стоит циркуляционный насос. На насосе находится клапан для спуска воздуха. Я откручиваю этот клапан и заливаю весь котел. Как только из мотора (из его клапана) потекла вода, я начинаю действовать по стратегии №2. И заливаю свою систему где-то за час-полтора.
Как предотвратить сокращение службы теплоносителя и избежать образования коррозии в системе?
В первую очередь этому поспособствует правильный выбор теплоносителя, предназначенного для использования в вашей конкретной системе. Значение имеют такие показатели, как преобладающий металл, ориентировочные температуры, тип оборудования и т.п.
Также важны профилактические мероприятия и соблюдение правил эксплуатации:
- Не допускайте перегрева системы – высокая температура способствует отложению накипи в первую очередь на теплообменниках, а именно от них зависит эффективность системы отопления и горячего водоснабжения в целом;
- Не допускайте длительного простоя системы – даже если вы не живете в доме, проводите ежегодный запуск отопления, не допуская застаивания жидкости;
- Не проводите самостоятельного обслуживания – в систему может попасть грязь, что понизит эксплуатационные характеристики;
- Не доливайте в антифриз воду – это тоже понизить рабочие показатели системы, повысит риск ее промерзания, увеличит интенсивность образования коррозии.
Важно помнить, что, чем выше плотность (содержание, концентрация пропиленгиколя) теплоносителя, тем менее интенсивно будет загрязняться система, и реже будет требоваться промывка и комплексная чистка ее элементов. Сведутся к минимуму затраты на аварийный ремонт
Замена сантехнических систем
Пошаговая инструкция по замене на трубы из полипропилена:
- Нанести отметки на трубки в местах крепления фитингов.
- Закрепить новые радиаторы на стенах с помощью кронштейнов.
- Разогреть паяльник для полипропилена до 260 градусов по Цельсию.
- Соединяемые концы очистить от грязи, пыли, обезжирить бензином или спиртом.
- Концы труб с фитингами надеть на нагретые тефлоновые насадки, расположенные с двух сторон паяльника.
- Снять нагретые детали с паяльника, соединить их вместе. Любой изгиб приведет к проблемам при эксплуатации.
Категорически запрещено проворачивать трубки в фитингах, иначе это нарушит целостность крепления. Помимо использования паяльника, отдельные элементы можно соединить с помощью специального клеевого состава.
Переход с железной трубы на полипропилен, замена участка трубы
Watch this video on YouTube
После сборки трубопровода, нужно провести пробный запуск. Для этого медленно подается вода. Напор постепенно увеличивается
Важно проверить места соединений. Нельзя забывать про то, что самостоятельная замена металлических трубок стояков в многоэтажках не может производиться без разрешения ЖКХ. В противном случае можно получить штраф
В противном случае можно получить штраф.
Монтаж труб в ванной и на кухне. Ужасы демонтажа чугунных канализационных труб в квартире у бабушки
Watch this video on YouTube
Полипропиленовые трубы считаются актуальным аналогом при замене старых металлических трубопроводов. Стоят они дешевле, по технических характеристикам превосходят металл. Однако нельзя забывать о том, что готовые соединения являются неразъемными. Готовый контур невозможно аккуратно разобрать, что приведет к дополнительным тратам.
Секреты монтажа полипропиленовых труб. Мастер класс для новичков
Watch this video on YouTube
Какую воду лучше заливать в систему отопления
Существует несколько видов воды, заливаемой в отопительный контур:
Водопроводная. Сюда же можно отнести жидкость, взятую из скважины, колодца или ближайшего водоема. Главное достоинство этого варианта – его дешевизна. Однако качество такого теплоносителя довольно низкое: он довольно агрессивно воздействует на внутренние стенки контура из-за растворенных в нем солей и кислорода.
Кипяченная. Кипячение позволяет вывести из воды часть кислорода и солей, выпадающих в осадок. Однако подготовить таким способом воду для объемного контура довольно непросто.
Очищенная реагентами. Для нейтрализации вредных примесей вместо кипячения удобно применить специальные химические вещества – реагенты. Подготовленная таким образом вода нуждается в тщательном процеживании перед заливкой в систему.
Дистиллированная. Ее продают в сантехнических магазинах в емкостях различного объема. Похожими свойствами обладает также дождевая вода, которую некоторые хозяева частных домов специально собирают для последующего использования в отопительных сетях.
Антифризы. Их применяют вместо воды в тех случаях, когда система отопления склонна к замерзанию (температура кристаллизации антифризов намного ниже, чем у воды). Этот способ заполнения отопительного контура из-за своей дороговизны используется довольно редко.
Антифризы для отопления
Заключение
Заполнение отопительного контура водой является довольно сложной и трудоемкой процедурой, выполнять которую рекомендуется, как минимум, вдвоем
Во время ее реализации важно не спешить, тщательно соблюдая все рекомендации
Особого внимание заслуживает подготовка воды к заливке в контур: в тех случаях, когда по финансовым или иным соображением используется жидкость из водопровода, ее нужно, по крайней мере, прокипятить. Для удаления постепенно скапливающихся в теплоносителе частиц осадка и ржавчины рекомендуется оснастить систему специальными фильтрами-грязевиками
Строение и разновидности систем с естественным типом циркуляции
Обычно схема отопления без насоса включает перечень обязательных компонентов:
- нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
- расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
- трубы, образующие контур, по которому будет двигаться вода в системе;
- батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.
Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.
Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.
Приведем отличительные особенности каждого из типов отопления.
Как залить воду в закрытую систему отопления с водопроводом и без него
АркадийКак залить воду в систему отопления закрытого типа?
Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.
Подготовительные операции
До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:
- Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
- Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
- Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.
Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.
Ручной насос для опрессовки системы отопления
Заливка воды из водопровода
Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.
Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.
Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками
Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками
Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.
Заливка воды без водопровода
Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.
Схема устройства системы отопления
В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:
- Присоедините насосный шланг к сливному патрубку.
- Откройте специальный вентиль на патрубке.
- Откройте краны Маевского.
- Запустите насос и начинайте запускать воду в систему.
Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:
- Присоедините бак к трубопроводу отопительной системы и наполните его водой.
- Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
- Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.
Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.
Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Заполнение системы отопления
Способы заполнения открытой и закрытой отопительной системы различаются.
Как залить в закрытую
Закрытая система оснащена герметичным расширительным бачком, который устанавливается произвольно.
Внимание! Не рекомендуется использовать для залива теплоносителя верхний ярус системы. В этом случае воздух выходит сквозь слой теплоносителя, насыщая его
При нагреве по всему контуру образуются воздушные пробки.
Оптимальный вариант — подача теплоносителя через нижний вентиль:
- из водопровода;
- из ёмкости, скважины с помощью насоса.
Фото 2. Схема закрытой системы отопления. В неё монтируется герметичный расширительный бак и насос.
Сам процесс проводится в начале отопительного сезона или после ремонтных работ.
Качественный антифриз может перезаливаться раз в 5—6 лет.
Если подача жидкости производится не из водопровода, то понадобится насос. Источником выступает скважина или ёмкость. Процесс заполнения:
- Проводить заполнение системы лучше вдвоём, тогда будет проще контролировать давление.
- Теплоноситель закачивается при выключенном источнике тепла.
- Вся запорная арматура открывается, закрытым остаётся только слив.
- Радиаторы также перекрываются, за исключением самых отдалённых в каждом ответвлении.
- Подключается подача теплоносителя: заполняются контур, котёл и бачок.
- С начала процесса выход воздуха контролируется: он должен выходить через клапан группы безопасности и отводчик в верхней точке магистрали.
Важно! Группу безопасности рекомендуется ставить на систему с любым видом котла и типа топлива. Открываются радиаторы, начиная с первого от котла
Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления
Открываются радиаторы, начиная с первого от котла. Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления.
- Когда батареи залиты, выпускается скопившийся воздух из циркуляционного насоса.
- Далее активизируется источник тепла и одновременно включается насос. Проводится прокачка системы — без радиаторов.
- Когда трубы достаточно нагрелись, на каждой батарее открываются краны. При этом необходимо ещё раз проконтролировать выход воздуха из каждого.
- Если все сделано правильно, давление стабилизируется и составляет не более 2 Бар.
- Процесс повторяется для каждого ответвления, в последнюю очередь теплоноситель заливается в тёплый пол.
Если отопление сконструировано с коллектором, то ветки заполняются отдельно, выход воздуха происходит через клапаны коллектора.
Внимание! В случае разветвлённой структуры прокачка и нагрев системы проводится только после заполнения всех частей. Процесс занимает много времени, требует внимательности
Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления
Процесс занимает много времени, требует внимательности. Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления.
Как закачать в открытую
Это открытая ёмкость с крышкой, которая является также удобным входом для поступления воды в систему. Заполняется обычным ведром или присоединяется насос. Отличие заполнения заключается в давлении в контуре: оно равно обычному атмосферному. Теплоноситель контактирует с окружающей средой — в самом высоком месте контура устанавливается расширительный бачок.
Фото 3. Схема открытой отопительной системы в двухэтажном здании. Схема заполняется теплоносителем через специальный резервуар.
Процесс заполнения:
- Если используется насос, то понадобится ёмкость большого размера для подачи определёнными объёмами.
- Вода заливается постепенно, с перерывами — так у воздуха будет возможность выходить. Если включается насос, то давление в контуре не должно превышать двух атмосфер. Воду останавливают, когда начинает заполняться сам расширительный бачок.
- Далее выпускается воздух изо всех радиаторов и узлов системы. Для этого открываются вентили или краны Маевского до появления жидкости.
- Затем в систему добавляется вода. Воздух по большей части самостоятельно удаляется через расширительный бачок, после запуска источника тепла этот процесс усиливается. В открытой системе проблема воздушных пробок не стоит так остро, как в закрытой.
Из открытого бачка происходит испарение, поэтому время от времени воду придётся доливать.
Контур заполняется снизу, если есть соответствующий разъём.
Расчет объема теплоносителя
Жильцам многоквартирных домов знать об объеме теплоносителя в системе необязательно, а вот в частных домах это знание очень важно:
- Во-первых, расширительный бачок подбирается в зависимости от объема отопительной системы. Превышение необходимых размеров ничем особенным не грозит, а вот слишком маленький бак приведет к постоянному переливанию теплоносителя, и его придется регулярно доливать.
- Во-вторых, в загородных домах поддерживать стабильный температурный режим отопления очень трудно, а при использовании твердотопливных котлов – невозможно. Оставить же отопительную систему в заполненном состоянии при морозах нельзя, поэтому единственным решением проблемы будут незамерзающие теплоносители. Поскольку их стоимость напрямую зависит от объема теплоносителя, то и объем системы нужно знать.
Определить объем отопительной системы, не используя сложные методики расчетов и нормативные документы, можно двумя способами:
- Первый способ возможен в том случае, если перед тем, как заправить систему отопления закрытого типа, устанавливается соединение с водоснабжением через перемычку. Полностью опустошенный контур (без теплоносителя и воздуха) заполняется водой при закрытых кранах и вентилях. Количество воды, потраченной на заполнение отопительной системы, можно будет определить по счетчику, установленному на систему водоснабжения.
- Второй способ заключается в том, чтобы сбросить систему через соответствующий клапан, и подставить под выливающуюся воду любую емкость, объем которой известен. При таком измерении объема теплоносителя нужно открыть воздушники на каждом отопительном приборе, чтобы вода в них не осталась и не привела к погрешности измерений.
Пример системы автоматической подпитки
На рынке представлена масса оборудования для решения вопроса подпитки систем отопления. Хотите получить автоматическую, бесперебойно функционирующую, надежную установку? Ее можно «собрать» из таких элементов:
- емкости с резьбовой крышкой;
- насоса-дозатора;
- реле давления;
- жесткой всасывающей линии с датчиком уровня;
- воздушного клапана для выпуска воздуха;
- штуцера для заливки теплоносителя в емкость, укомплектованного заглушкой (предотвращает попадание в емкость твердых частиц);
- инжекционного клапана для присоединения к системе циркуляции;
- гибкой трубки;
- датчика нижнего уровня для сигнализации об отсутствии жидкости в емкости подпитки;
- электрической мешалки, предотвращающей возможное разделение теплоносителя на фракции.
Грамотно смонтированный из вышеперечисленных компонентов узел будет высокоэффективен в отношении поддержания требуемого давления в отопительном контуре, а также полностью сочетаем с контуром кондиционирования помещений. Установка автоматически «устранит» все штатные потери в системах: по соединениям, по уплотнениям насосов, на арматуре. Она совсем «не капризна» в отношении теплоносителя: хорошо работает как с водой, так и с гликолесодержащими жидкостями.
Функционирует данный узел по такому принципу:
- Через штуцер либо горловину в емкость заливается вода/гликоль и вода в соответствующей пропорции/готовый раствор.
- Насос установки подпитки подключается к сети и с малой производительностью закачивает теплоноситель в систему, тем самым обеспечивая равномерное ее заполнение.
- При достижении давления в системе заданного значения подкачка автоматически прекращается.
- При падении давления реле включает насос, возвращающий системе стабильность.
Основные правила обустройства подпитки отопления

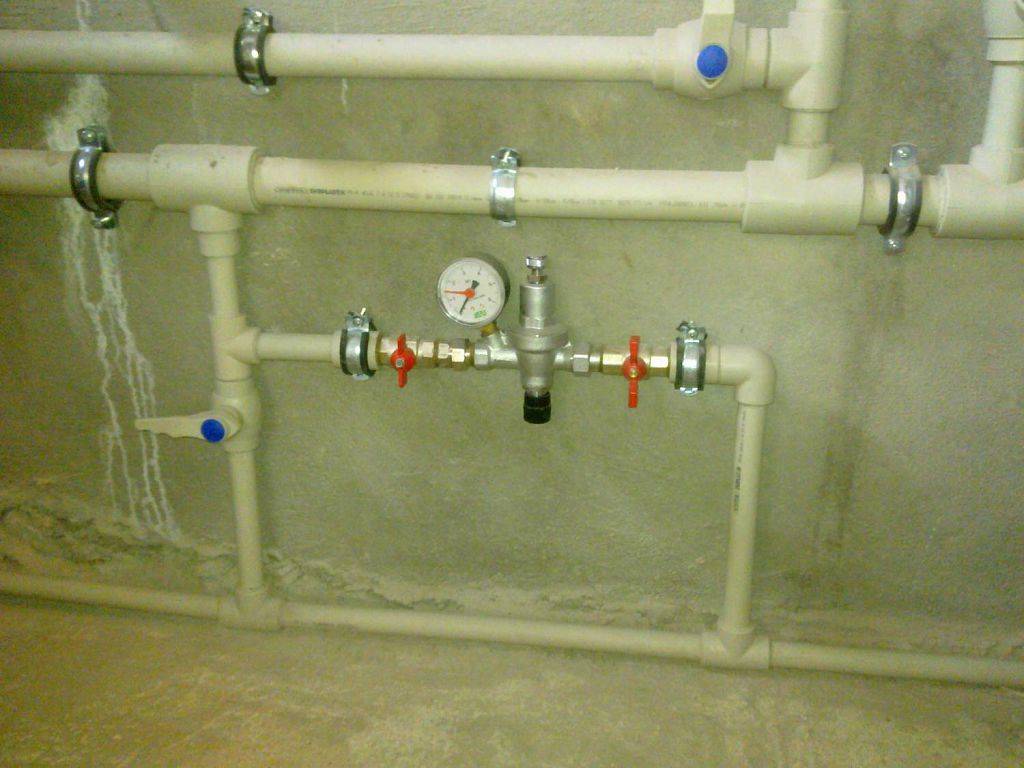

Пример узла подпитки системы отопления
Чем же обусловлено уменьшение объема воды в трубах? Главным источником ее утечки является превышение температурного режима работы. В результате этого происходит критическое расширение жидкости, после чего ее избыток в виде пара уходит через воздухоотводчик (закрытая схема) или открытый расширительный бак (гравитационная).
Установленный автомат подпитки системы отопления компенсирует недостаток воды, добавив нужный объем в магистраль. Но это не единственный случай, когда потребуется оперативное добавление теплоносителя в систему:
- Удаление воздушных пробок. В результате открытия крана Маевского или воздухоотводчика некоторая часть жидкости неизбежно выйдет из системы. В закрытой схеме при этом произойдет падение давления, на которое должна отреагировать автоматическая подпитка системы отопления;
- Микро протечки. Неплотное прилегание стыков трубопровода и потеря герметизации даже на небольшом уровне приведет к постепенному уменьшению объема воды. Выявить подобные дефекты затруднительно, но нужно. Автоматический клапан подпитки системы отопления сработает только после снижения давления до минимального уровня;
- Проведение ремонтных или профилактических работ;
- Образование коррозии на стенках металлических труб, что приводит к их истончению и как следствие – увеличение внутреннего объема. На первый взгляд – это незначительный фактор. Но если не установлена подпитка закрытой системы отопления – постепенно снизится давление и начнут образовываться воздушные пробки.
Из чего должно состоять устройство подпитки системы отопления? Все зависит от типа отопительной схемы. Также на конструкцию добавления теплоносителя в систему влияют ее характеристики: давление, температурный режим работы, схема магистрали, количество контуров отепления и т.д.
Вместо воды
Он не замерзает даже при температуре ниже ноля градусов.
Кроме того, заполнение системы отопления этой жидкостью хлопотное. Её невозможно закачать из водопровода. А при использовании шланга некоторое количество антифриза прольётся. К тому же, если система закрытая, невозможно залить теплоноситель через бак.
Проблема решается так:
- Заливка снизу системы производится с использованием ручного (опрессовочного) насоса, который поспособствует возникновению в трубах номинального давления антифриза. Электрический насос подойдёт не всякий. Нужен специальный механизм, который может перекачивать не только воду.
- К обратному клапану внизу системы крепится длинный шланг. Возле него ставится большая ёмкость. Второй конец шланга придётся поднять как можно выше (на второй этаж, чердак), чтобы создать повышенное давление. После окончания заливки жидкость из шланга сливают в подготовленную ёмкость.
Паровой тип отопления
Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.
Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.
В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:
- специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
- клапан для выпуска пара в систему отопления;
- трубопровод;
- отопительные радиаторы.
Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.
