Система самодиагностики

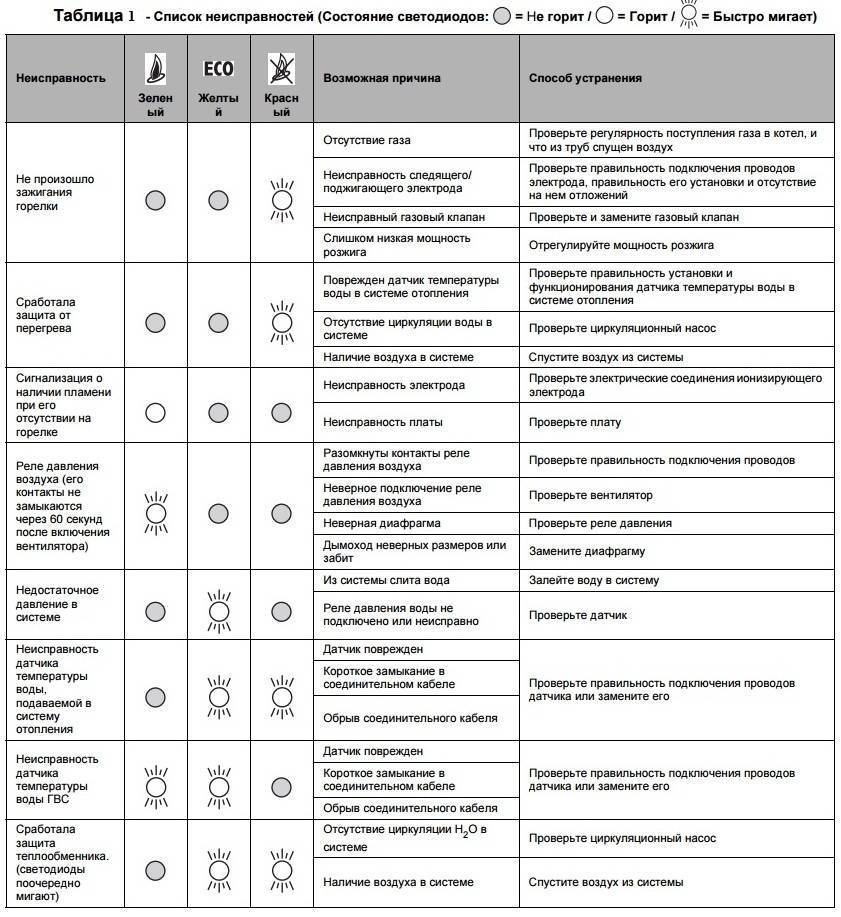

Назначением автоматических систем самодиагностики и защиты является обнаружение и исправление различных поломок еще в момент их возникновения. После фиксации любого рода дефектов происходит остановка оборудования, с выводом кода поломки на индикаторы или ЖК-экраны. Найти неполадки в оборудовании, не оснащенном самодиагностикой на порядок сложнее, хотя порядок проверки внутренней начинки при этом не меняется. Самодиагностика позволяет быстро определять и находить неисправности котла Навьен.
В процессе поиска система отправляет запросы на многочисленные датчики и узлы: все полученные результаты анализируются и запоминаются. При обнаружении серьезных поломок отчет о них мгновенно передается на табло индикаторов. Изначально подобные системы разрабатывались для газовщиков, т. к. они намного облегчают поиск неисправностей газового котла Навьен и их устранение. Однако при наличии минимальных навыков в обслуживании котельного оборудования отремонтировать приборы Навьен можно своими силами. Прежде, чем приступать к самостоятельному ремонту, необходимо проверить, закончился ли гарантийный срок. Если гарантия еще действует, лучше отправить котел в сервисный центр для бесплатной починки.
Ошибки котлов Навьен (Navien)
Котлы Навьен широко известны на рынке отопительной техники. Причин тут несколько: универсальность (их можно установить как в частном доме или в квартире, а также в нежилом помещении), качество, автоматизация процесса работы котла и при всем при этом – доступная цена.Но любое оборудование может иногда выходить из строя. И вина тут совсем не в качестве самого котла.
Ваш котел Navienвыдает ошибку на дисплее? Часто проблемы связаны с неправильной установкой, нарушениями во время эксплуатации, отсутствием сервисного обслуживания или с его низким уровнем и другими факторами. Поэтому ошибки котлов Навьен на экране могут периодически появляться.
Главное, знать, что означают коды ошибок котлов Навьен, чтобы оценить ситуацию и найти решение проблемы.Коды ошибок котлов Navien, причины их возникновения и возможные варианты решения от специалистов компании «Санвэй» читайте ниже.
Ошибка 01
Ошибка 01 означает перегрев котельного оборудования. Чаще всего котел перегревается в случае засора системы отопления или из-за неисправности циркуляционного насоса.
Как исправить ошибку 01
Ошибка 02 сообщает, что котел Navienимеет низкий уровень теплоносителя. Либо проблема с датчиком потока. Как правило, когда котел Навьен выдает ошибку 02, из крана горячей воды первые секунды идет кипяток, а потом холодная. То есть температура воды резко становится максимальной и также резко падает.
Как устранить ошибку 03 котла Навьен
3.Если газ не поступает в горелку, то возможно перекрыта подача газа или неисправен газовый клапан.
Ошибка 04 котла Навьен означает о ложный сигнал о коротком замыкании цепи датчика пламени или наличии пламени. То есть проблема в сбое работы платы управления.
Ошибка 05
Ошибка 05 говорит об обрыве цепи датчика температуры воды в системе отопления.>/p?
Как устранить ошибку 05
3. Попробовать отсоединить разъем датчика температуры воды в отопительной системе от разъема блока управления и снова соединить их.
Ошибка 06 на экране сообщает о коротком замыкании цепи датчика температуры воды в системе отопления.
Ошибка 07
Ошибка 07 говорит об обрыве цепи датчика температуры горячей воды.
Как устранить ошибку 07
3. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.
Ошибка 08 сообщает о коротком замыкании цепи датчика температуры горячего водоснабжения.
Как устранить ошибку 08
Ошибка 09 котла Навьен извещает о проблемах (сбоях) в работе вентилятора. Возможно, неисправен двигатель вентилятора. Еще одна причина – сбой в работе платы управления.
Как устранить ошибку 09
Ошибка 10 котла Навьен(Navien) говорит о сбое в работе системы дымоудаления. Возможно дело в засоренном дымоходе, перегибе трубок от датчика давления воздуха или их неправильном подключении. Еще одна возможная причина появления этой ошибки – сильные порывы ветра.
Как устранить ошибку 10
3. Проверить как подсоединены трубки от датчика воздуха. Исключить наличие перегиба.
Ошибка 011 — это ошибка заполнения теплоносителя. Но в котлах Навьен для российского рынка она не предусмотрена. Встречается только в котлах, рассчитанных на европейский рынок.
Ошибка 12
Ошибка 12, которую выдает котел Навьен, сообщает о погасании пламени во время работы котла. Проблема может крыться в неисправности газовой арматуры.
Ошибка 13
Ошибка 13 котла Навьен говорит о коротком замыкании датчика протока системы отопления.
Как устранить ошибку 13
4. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.
Ошибка 15 говорит о проблемах в работе платы управления.
Как устранить ошибку 15
3. Заменить плату управления.
Ошибку 16 котел Навьен выдает, когда происходит перегрев отопительного оборудования. Датчик срабатывает на перегрев и блокирует работу котла. Возможно проблема в неисправности самого датчика.
Как устранить ошибку 16
5. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.
Ошибка17 говорит о проблемах установки DIP-переключателяна блоке управления.
Ошибка 18
Ошибка 18 означает перегрев датчика дымоудаления.
Как устранить ошибку 18
4. В случае неисправности или некорректной работы платы управления, перезапустите котёл. При повторном сбое замените плату управления.
Ошибка 27 информирует об обрыве или коротком замыкании цепи датчика давления воздуха APS.
Как устранить ошибку 27
Теперь вы знаете коды ошибок, которые может выдавать котел navien. Обращайтесь в компанию «Санвэй» для качественного ремонта котла Навьен.
Правила эксплуатации и своевременного технического обслуживания
Специалисты рекомендуют собственникам котлов Навьен накануне эксплуатации познакомится не только с устройством и технологическими параметрами, но и с матрицей кодов системы самодиагностики, которую обязан предоставить производитель в технической документации.
Советы и рекомендации по обслуживанию котлов Навьен:
Настроечный алгоритм тепловой производительности котла напрямую зависит от модели горелки. Установки с цифровым управлением по установленному тепловому режиму включают термостат, функционирующий в блоке с комнатным температурным датчиком.
Настройка выполняется автоматически, термометр отслеживает температуру внутри помещения
Через некоторое время, когда она падает ниже определенной границы, термостат посылает сигнал на включение горелки или с помощью клапана-регулятора наращивает расход газового топлива.
Как правило, термостат осуществляет контроль температурного режима в одном помещении, но в случае, когда запорно-регулирующие устройства установлены перед каждым радиатором, температуру можно контролировать во всех помещениях.
Регулирование горелочного устройства допускается выполнять поворотом газового клапана, что особенно важно для устройств атмосферного типа с открытыми топочными камерами.
Смена режима производится в меню на ПУ.
Алгоритм установки режима работы котлоагрегата через сервисное меню:
- Открывают вентили на приборах отопления.
- Устанавливают нужное значение на отопительном термостате в комнате.
- Горелочное устройство будет остановлено, когда температура станет больше на 5 С заданного режима.
- Нажимают “Mode” на ЖК-дисплее. При возникновении на экране “0”, вводят число “35 ” с помощью клавиш “+” и “-“.
- При представлении на экране “d. 0”, набирают номер строки с применением “+” и “-“. Настройка приобретет автоматическое согласование.
- Возвращаются в сервисное меню с использованием “Mode”.
- Осуществляют контроль пламени в топочной камере и ростом температур.
При этом радиаторы не успевают нагреваться, а функциональные узлы котла быстро выходят из строя. Помимо этого в таком режиме происходит перерасход газа, из-за чего падает энергоэффективность котла и общий КПД тепловой системы.
Подавляют цикличность 2-мя вариантами:
- Убавляют факел горелочного устройства.
- Повышают нагрузку в системе отопления путем включения дополнительной нагрузки в виде установки радиаторов или внешнего бака косвенного нагрева ГВС.
Производитель котлов Навьен изучил все возможные вариаций сбоя агрегата и выпустил заводскую инструкцию по ремонту и наладке оборудования. Современная система диагностики, самостоятельно выявить ошибку в работе устройства и предложит пользователю способы устранение поломки.
Система индивидуальна и зависит от модели агрегата и варианта установки — навесной или напольной, а также от модификации блока управления.
Она испытанный верный помощник даже для неопытного пользователя, мало разбирающегося в технике. Именно благодаря программам диагностики ошибок сегодня, возможно, быстро преодолеть аварийную ситуацию и восстановить температурный режим в доме.
Почему не включается котел
После правильной установки при отсутствии нарушений котел настенного типа обычно не доставляет проблем своим владельцам. Средний срок службы агрегата составляет от 4 до 9 лет, но поломки могут случаться на любом этапе эксплуатации. Когда настенный котел не включается, на его дисплее появляется информация об ошибке с указанием персонального кода либо номера в зависимости от конкретной модели устройства.
Его нужно записать и посмотреть точное значение в инструкции, где представлены описания наиболее часто встречающихся неисправностей. Самая распространенная проблема – отсутствие розжига газо-воздушной смеси. Пламя может загораться и гаснуть спустя некоторое время или отсутствовать полностью, если котел закрывает клапан для подачи газа. Это происходит по ряду причин:
- проблемы с полярностью подключения или ошибка фазировки;
- окисление либо загрязнение электрода розжига, присутствие зазора в горелке;
- трещины или пробои в изоляционной части высоковольтных проводов;
- сложности с подсоединением электричества;
- отсутствие подачи газа из-за неисправного счетчика или загрязненных фильтров;
- сломанная плата управления.
Еще одной популярной проблемой является недостаточность тяги. В такой ситуации продукты сгорания ликвидируются не полностью, котел для отопления не включается и не проводит розжиг. Помимо этого нередко возникают сложности с давлением воды, которое в норме должно находиться на минимальной отметке и контролироваться персональным датчиком. Пользователи могут контролировать уровень давления при помощи встроенного манометра механического или электронного типа.
При падении давления в котле ниже допустимого автоматика блокирует работу
Все газовые котлы работают в закрытой системе отопления, давление в которой периодически падает. Если оно снижается до критического уровня в 0,5-0,7 бар, прибор не будет запускаться, поскольку датчик фиксирует проблему как поломку и приостанавливает всю работу прибора.
Котел может не работать только в одном режиме, например, ГВС либо отопления. В подобной ситуации агрегату требуется полноценная диагностика у специалиста, который сумеет точно определить причину поломки.
Как справиться с неполадками
Если котел тухнет, не загорается повторно — проверьте качество вентиляции в помещении. Это общая причина неполадок для атмосферных моделей «Протерм», «Навьен», «Аристон», «Бош» с открытой камерой сгорания, ведь они забирают воздух для горения из помещения.
Что делать:
- Организовать качественную вентиляцию в помещении;
- Установить вентиляционные клапаны на герметичные оконные пакеты;
- Открыть форточку в котельной для притока воздуха.
Проверьте наличие тяги в камере котла. Для этого зажгите спичку и поднесите к контрольному окошку либо отводу дымохода. При наличии тяги пламя отклонится в сторону. При отсутствии будет гореть ровно. В последнем случае требуется проверка дымохода.
Проблемы с дымоходной частью
Это избыток, недостаток или обратная тяга. Все это приводит к затуханию фитиля и автоматическому отключению техники.
Обратная тяга или задувание случаются из-за погодных условий: сильный ветер, перепады давления приводят к затуханию горелки. Во время монтажа учитывайте требования к высоте дымохода:
- Высота трубы на плоской крыше не менее 50 см;
- При расстоянии от конька крыши 1,5 метра — от 50 см над коньком;
- На расстоянии 1,5–3 метра — вровень с коньком.
Соблюдение таких параметров поможет избежать задувания и обратной тяги.
Избыточный поток воздуха возникает при мощной кухонной вытяжке, вентиляции. Решение — отключение вытяжки на период работы котла.
Недостаток или отсутствие тяги провоцируют:
- Засоры. Возникают в стационарных дымоотводах. Очистите шахту от листвы и мусора, строительных обломков. Стационарные и коаксиальные трубы зимой могут обрастать льдом. Вместе с продуктами сгорания на улицу выходит горячий пар, образуется конденсат, который замерзает на поверхностях. Утеплите дымоход.
- Повреждение, прогар трубы. Поможет только замена дымохода.
Падение давления в магистрали
Двухконтурный прибор «АОГВ», «Беретта» или «Вайлант» отключается и не включается? Такое возможно при нестабильной подаче топлива. По этой же причине горелка зажигается не с первого раза. В первую очередь проверьте:
- Трубы и стыки на утечку газа. Для этого смажьте их мыльной пеной. Если появляются пузыри, значит, есть утечка. Тогда перекройте вентили, откройте форточку и вызовите газовщиков.
- Счетчик. При поломке показания счетчика не меняются, слышен шум, треск. Самостоятельно неполадку не устранить — нужен специалист.
Если у вас все в порядке, подождите, пока восстановят подачу газа.
Неисправность вентилятора
Все котлы с закрытой камерой сгорания — такие как Buderus, «Вольф», «Данко», «Лемакс» — оснащены вентиляторами. Они принудительно отводят продукты сгорания на улицу. Если вы слышите сильные шумы при вращении лопастей либо совсем не слышите звуков работы, проведите диагностику и замените элемент в случае поломки.
Остальные неисправности
Для поиска прочих неполадок пригодится знание устройства котла, который вы собираетесь отремонтировать. У «Атона», «Сиберии», «Будеруса», «Феролли» или другой марки могут быть свои особенности. Но у всех нередко ломаются такие датчики и узлы:
- Циркуляционный насос. При выходе его из строя котел может шуметь, а пламя в горелке гаснет. В таких случаях техника не будет работать на отопление и горячее водоснабжение. Выходом станет только замена насоса.
- Запальник. Неправильная регулировка давления приводит к отрыву пламени. Срабатывает защита, работа прекращается. Настройте правильную подачу топлива.
Горелка. Прибор выключился, повторного розжига не происходит. Проверьте форсунки горелки на засор. Очистите их от сажи и пыли. Также проведите чистку фотоэлемента датчика и повторите попытку розжига.
Диагностика и замена проводятся также при поломке термопары, датчиков давления и тяги.
После выключения прибор не запускается? Проверьте пульт, замените батарейки. Осмотрите дисплей. Если он не работает, проведите диагностику контроллера.
Отопительная техника, которая дополнительно подключается к сети, страдает от скачков напряжения. Если значения меньше или выше номинального — агрегат работать не будет. Рекомендуется подключать стабилизатор напряжения.
Важно понимать, что аварийная остановка котла может случиться по самым разным причинам. Хорошо, если на дисплее появится код
Например, на табло модели «Протерм» может отобразиться ошибка А6. Это значит, что в помещении снизилась температура и нужно подключить дополнительный обогреватель. Так что благодаря символьным кодам пользователю легче обнаружить проблему. В других же случаях придется проверять все системы котла.
Всегда легче предупредить поломку, чем заниматься ремонтом. Поэтому следите за работой котла, проводите раз в год техническое обслуживание.
Инструкция по ремонту газовых котлов Навьен (Navien)
Основные настройки котлов выполняются одновременно с первоначальной установкой.
Производится подключение ко всем необходимым коммуникациям и системам:
- Подача газа.
- Подача воды.
- Присоединение прямого и обратного трубопровода системы отопления (ОВ, теплоноситель).
- Подключение к сети электропитания.
- Система подачи ГВС (разводка на точки разбора).
Первичная настройка котла производится при помощи ДИП-переключателей и резистора, регулирующего подачу (давление) газа. Они расположены на плате управления агрегатом.
ВАЖНО!
Самостоятельная настройка газовых котлов Навьен настоятельно не рекомендована. Для выполнения этой процедуры следует пригласить специалиста из сервисного центра.
Когда антифриз или вода в ГВС слишком холодные
То, почему газовый котел не греет воду, является результатом:
- Наличия проблем с газовым клапаном. На нем часто сбиваются настройки. Эта неисправность ликвидируется путем их оптимизации.
- Появления накипи. Устранить ее можно, сделав промывку теплообменника. Для этого надо заливать в него специальные растворы (указываются в технической дополненной разными требованиями и правилами обслуживания документации).
- Выход из строя датчиков температуры. Их нужно заменять.
Что касается причины, почему отопительный газовой котел не греет воду для ГВС, то ею является выход из строя трехходового клапана. Такая проблема характерна только для двухконтурных котлов (они несложны в обслуживании). Задача этого клапана – подавать антифриз либо в отопительную систему, либо в дополнительный теплообменник. Когда он ломается, теплоноситель начинает течь по обоим каналам.
Проверка правильности работы этого клапана такова:
- Отключается настенный или напольный котел.
- Ожидается, пока остынет антифриз.
- Зажигается котел, открывается кран горячей воды.
- Проверяется, становится ли нагретой труба, которая подключена к отопительной сети. Если да, то антифриз течет по обоим каналам. Это означает, что клапан необходимо заменить.
Бывает так, что антифриз остывает очень резко. Это, скорее всего, является проблемой не котла с правильным тактованием, а системы отопления дома. Вода резко остывает из-за загрязнения фильтров, повреждения труб и радиаторов. Последние два элемента могут также течь из-за того, что образовался свищ.
Редкой является такая проблема, как рост давления внутри отопительного контура. Причины роста, из-за которого может образоваться свищ на трубах, являются такими:
- Сломался ранее сроков кран подпитки. Его нужно заменить.
- Появился свищ во вторичном теплообменнике и потек теплоноситель.
Ошибка 01
В панику впадать не стоит, ведь данный код довольно часто указывает на появление в контуре или фильтре обычных воздушных пробок. Процедура, как спустить воздух с котла Навьен, производится согласно стандартным рекомендациям. Далее необходимо проверить работоспособность циркуляционного насоса.
Важно, чтобы он вращался, а сквозь крыльчатку хорошо проходил теплоноситель. Бывает так, что причиной того, что котел Навьен не запускается, является физическая поломка крыльчатки
Более сложный вариант – неполадки циркуляционного насоса, для устранения которых требуется перемотка или полная замена оборудования. Наиболее надежной моделью перекачивающего аппарата считаются изделия от торговой марки Grundfos.
Газовый котел Навьен Делюкс 10к — отзыв спустя 3 года. Выявленные плюсы и недостатки.
Выбор в пользу газового котла «Навьен ДеЛюкс 10К» в нашем доме делали не мы, а застройщик коттеджного посёлка, в котором мы проживаем. Поэтому он достался нам изначально, новый, как и сам дом.
Я бы предпочёл другую марку котла, более удачной конструкции (к примеру, «Протерм Гепард»). Почему, расскажу далее. Но в общем надо сделать вывод, что и «Навиен» в эксплуатации показал себя с лучшей стороны и в целом не разочаровал.
Мощность и площадь дома
Согласно техническим данным, котёл газовый конвекционный двухконтурный «Navien DeLuxe 10К» мощностью 10 килоВатт предназначен для обеспечения площади обогрева в 100 квадратных метров. КПД – 91,2 процент.
Двухконтурный — означает, что котел отапливаем дом и обеспечивает его жильцов горячей водой.
Естественно, у нас изначально были большие сомнения в том, что мощность котла будет достаточной для того, чтобы качественно «прокачать» теплом весь дом (общая площадь – 130 квадратных метров). Но они, к счастью, совершенно не оправдались. Во-первых, потому, что живём мы на самом юге европейской части России, а в пространство между кирпичными кладками закачан утеплитель – пенополиуретановая пена.
Во-вторых, потому, что сразу же после подключения газа тот же мастер, с которым был нами заключён договор на обслуживание газового котла, за небольшую мзду произвёл перенастройку «Навиена ДеЛюкс 10К» на работу с вдвое большей мощностью.
И даже в периоды затяжных морозов котёл легко справляется с обеспечением комфортной температуры в доме. Установщики котла поделились, что «Навьены» разных марок занимают в их практике уже более половины от общего объёма всех котлов. Благодаря своей цене, надо полагать.
Сначала о плюсах
- Стоит «Навиен» недорого, по сравнению со многими другими моделями. Подозреваю, что этот фактор и стал самым решающим для нашего застройщика, когда он делал свой выбор газового котла.
- Котёл очень компактен, весит немного, требует совсем мало место для размещения – в углу, на стене.
- Невосприимчив к перепадам в давлении воды и газа; кратковременным перебоям с электричеством. Спокойно работает и на «малом газе» (что не редкость в новых посёлках). Даже в самый жаркий летний период, когда все усердно поливают и давление воды заметно падает, котёл работает должным образом, продолжая исправно обеспечивать горячей водой.
- Экономичен! Это однозначно большой плюс «Навиена»: счета за газ очень радуют и никакой дыры в семейном бюджете не пробивают.
Неудачная система дымоудаления. В упомянутом уже «Протерме» сделано гораздо более грамотно: это труба меньшего диаметра, вставленная в трубу большего. Одна труба – «в», а другая – «из», и всё – просто, культурно и хорошо! В «Навиене» же сделана уродливая гофра наверху. Если вешать котёл на кухне или в другом каком-то видном месте, то придётся поломать голову над тем, как её «задрапировать».
Уже через год стала просачиваться вода через кран подпитки; пришлось его менять. Ещё года через полтора – вода стала сочиться вместе с воздухом через авто-воздухоотводчик. Первичный теплообменник немного не до жил до трёх лет. Ремонт не сказать чтобы очень дорогой, но всё же хотелось бы большей долговечности узлов и деталей. Шумноват при работе. Когда эксплуатируется в режиме отопления, газовая горелка достаточно часто включается/отключается, и это действие сопровождается довольно ощутимым шумом. Если котёл висит в практически нежилой комнате, типа «котельной» или «кладовки» (как у нас, например), то это, конечно, не принципиально и неудобств не доставляет. А вот у кого на кухне висит – я думаю, не очень приятно. Поэтому это его свойство однозначно заношу в минусы.
В целом, наш котёл «Навьен ДеЛюкс 10К» на протяжении трёх лет со своими функциями справляется хорошо. Циклы нагрева у него быстрые, подача горячей воды всегда стабильная, экономичностью и энергоэффективностью радует.
Но до пяти баллов данный вариант котла, конечно же, не дотягивает. И прежде всего, в связи с недостаточной надёжностью и долговечностью службы его деталей.
Вообще, «срок службы» газового котла – это понятие растяжимое. Ведь корпус не ломается, а узлы и детали можно менять хоть до бесконечности. Четыре балла из пяти, «Navien DeLuxe 10К» – это одна из удачных бюджетных версий газового котла.
Двухконтурный — означает, что котел отапливаем дом и обеспечивает его жильцов горячей водой.
Котел после розжига сразу же тухнет: причины и способы устранения
Если вы зажгли котел (не всегда это получается с первого раза) и он через несколько секунд потух, то причин этому гораздо больше. Особенно опасно, когда котел тухнет из-за срабатывания автоматики, при этом подача газа не прекращается.
Почему это происходит?
Тут есть несколько причин:
- Засоренный дымоход – чаще проблема возникает в частных домах, где установлены мощные котлы. Если в дымоходе имеется копоть и другие засоры, то нарушается тяга и котел мгновенно отключается в аварийном режиме.
- Не срабатывает термопара – загрязнение может быть в вытяжке, особенно в зимний период, когда пар, выходящий из нее, быстро конденсируется и оседает на стенках в виде плотной корки льда. Термопара может выходить из строя, если котел часто используют на максимальны мощностях.
- Загрязнения в запальнике – котел включается буквально на секунду и тут же гаснет, пламя в горелке отсутствует, а повторный розжиг не увенчивается успехом. Такое случается, если котел используют крайне редко, например на даче.
- Выход из строя клапана давления газа – его аварийное срабатывание без видимой причины приводит к прекращению подачи газа в горелку, соответственно котел сразу же тухнет.
Что можно сделать?
Диагностика неисправностей в данном случае является прерогативой специалистов. Категорически запрещено самостоятельно вскрывать газовое оборудование, проводить ревизию и ремонт. Это должен выполнять только мастер, имеющий разрешение.
Самостоятельно можно только проверить засорение, просветив фонариком вытяжку. Дальнейшие действия направлены на прочистку форсунки, оценку работоспособности запальника и контроль работы термопары. Обязательно проверяется исправность клапана давления.

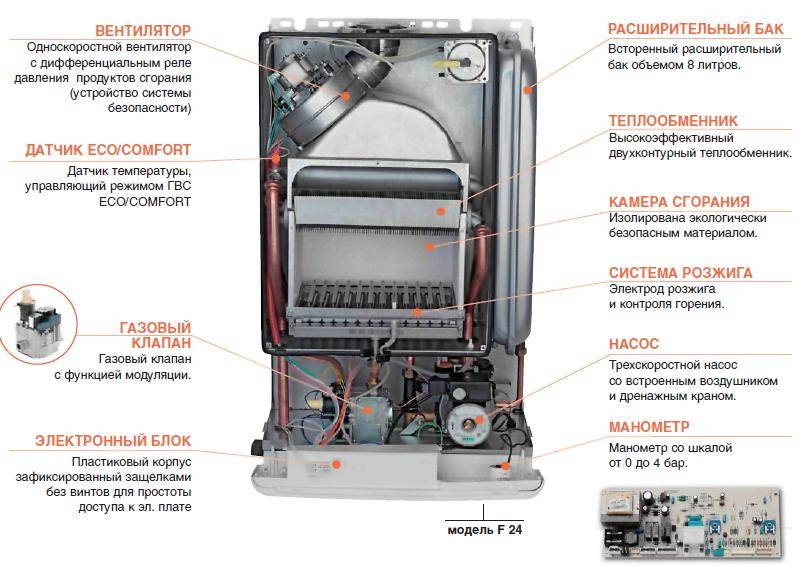

Устройство и основные элементы котла
Важно знать свой котёл, чтобы выполнять простейшие действия по его обслуживанию. Хотя модель от модели может отличаться, в корпусе можно найти основные элементы:
- камеру сгорания;
- теплообменник;
- расширительный бак;
- газовую горелку;
- циркуляционный насос;
- блок управления.
Особое внимание нужно уделить устройству нижней части корпуса, так как здесь производится подключение входов и выходов контуров, и располагаются другие важные детали
Схема котла Навьен
Ближе к стене есть 4 соединительных патрубка:
- Вход подачи.
- Вход обратки (с предохранительным клапаном).
- Выход горячего водоснабжения.
- Холодная вода.
Дальше небольшой патрубок подачи газа.
Перед входом обратки располагается фильтр горячей воды, а ещё ближе — сливная заглушка.
Перед выходом ГВС располагается подпиточный кран, при помощи которого система заполняется водой.
Принцип работы системы от перемерзания. При падении температуры в трубах ниже отметки -10°, автоматически включается насос, который гоняет теплоноситель и не даёт ему замёрзнуть.
Если же продолжается падение температуры, и она доходит до -6°, срабатывает горелка, которая подогреет воду до +21°.
Что происходит, когда включают горячую воду на одной точке забора
Двухконтурный котёл выставлен на поддержание определённой температуры в контуре горячего водоснабжения. При включении горячей воды на одной из точек:
- некоторое время из крана продолжает идти холодная вода, которая до его открытия стояла в трубе,
- включается подогрев котла, при этом требуется определённое время для того, чтобы он вышел на заданную температуру,
- через несколько секунд подогретая вода поступает в трубу и начинает движение к точке забора,
- ещё несколько секунд необходимы для того, чтобы горячая вода дошла до точки забора,
- дополнительные несколько секунд необходимы в связи с тем, что поступившая вода кажется потребителю слишком горячей, и он регулирует подачу воды смесителем.
Таким образом, от момента открытия крана горячей воды и до момента начала подачи воды, имеющей комфортную температуру, проходит как минимум несколько секунд. Чем дальше расположена точка забора воды от котла, тем больше этот промежуток времени.
Всё это время пользователь не может полноценно использовать воду и он будем, что котел не греет нормально горячую воду. Он ожидает момента поступления воды, имеющей комфортную температуру. Между тем вода, имеющая не комфортную для пользователя температуру, просто уходит в канализацию.
Непроизводительный расход воды может составлять от нескольких литров до десятка литров в зависимости то того, как далеко находится точка забора воды от котла.
Почему гудит газовый котел – причины и методы решения
Пользователи, как правило, отдают предпочтение бесшумным газовым котлам. Если агрегат исправен, то он не должен производить слишком громкие шумы. Но бывает, что котел издает нехарактерный гул. Тогда возникает вопрос, почему гудит газовый котел. Если он новый, то в большинстве случаев неполадки здесь не фигурируют, просто некоторые новые элементы увеличиваются и сужаются под воздействием перепада температур. Необходимо время, чтобы они приобрели рабочую форму и встали на свои места.
Самыми распространенными причинами, почему сильно гудит газовый котел, являются:
- неполадки в работе вентилятора;
- большое количество кислорода в теплоносителе;
- осадочные отложения на деталях;
- снижение давления газа.
Иногда причиной, почему гудит двухконтурный газовый котел, являются сбои в работе вентилятора. К этому приводит недостаток смазки, загрязненность лопастей. В этом случае необходимо очистить вентилятор и смазать подшипник маслом. При необходимости сломанную деталь заменяют на новую.
Гудение газового котла может быть монотонным или периодическим с потрескиванием. Ровный шум возникает даже у новых агрегатов. В этом случае обычно шумят котлы, у которых циркуляция теплоносителя осуществляется естественным путем. Причиной становится чрезмерное количество воздуха в теплоносителе. Дело в том, что при нагреве в воде образуется множество воздушных пузырьков, которые производят шум. Это и является ответом на частый вопрос потребителей, почему при нагреве гудит газовый котел. Такой шум не означает наличие неполадок в газовом агрегате, но доставляет определенный дискомфорт.
Решить проблему можно переоборудованием системы на закрытую. Изменить тип системы можно за счет установки клапанов и заменой расширительного бака на мембранный. Также полезно будет подключить погодозависимую автоматику. Такие меры помогут продлить срок службы агрегата.
Еще одной нередкой причиной, почему сильно гудит газовый котел, является скопление известкового осадка. При нагреве теплоносителя более 60ºC начинает активно вырабатываться накипь, которая со временем забивает трубы теплообменника. В этом случае теплообмен между контуром и теплоносителем ухудшается, и КПД агрегата существенно снижается. Под действием циркулирующей воды куски накипи откалываются, и поддаются движению, при этом они бьются о металлические стенки теплообменника и создают шум постукиваний.
Проблему решают с помощью очистки теплообменника. Однако промывку можно делать только обычным контурам. Если засорится битермический теплообменник, то его останется только выбросить и приобрести новый. К тому же такие контуры быстрее засоряются, чем классические раздельные аналоги.
После установки в газовый котел очищенного теплообменника он перестанет шуметь.
В некоторых случаях шум в газовом котле вызывает снижение давления газа. Из-за этого циркуляция воды в системе снижается, и появляются воздушные пробки. В результате агрегат перегревается, пытаясь набрать требуемую температуру, и начинает гудеть.
Устранить шум можно, решив проблему низкого давления газа. Причиной снижения могут быть:
- низкое давление в магистрали;
- загрязнение газопровода;
- наличие утечки (сопровождается характерным запахом газа);
- неисправность газового счетчика.
Если «корень проблемы» в утечке или низком давлении в централизованной магистрали, то здесь смогут помочь только представители газовой службы.
Если забился газопровод, то его требуется прочистить. При возникновении поломок в газовом счетчике топливо через него будет проходить с трудом. Симптомом неполадок в счетчике является шум и треск, исходящий от него. После замены измерительного устройства на новое давление войдет в норму, и шум прекратиться.
Обратите внимание! Необходимо знать оптимальные показания давление газа и периодически его измерять. Значение должно быть в пределах 1,5-2 атмосферы
Существуют и другие причины, почему гудит или шумит газовый котел:
- Неправильно настроен байпас или газовый клапан, что приводит к воющим звукам.
- Если мощность газового устройства превысила необходимую, это часто приводит к вибрации и дребезжащему звуку.
- При недостатке теплоносителя в системе газовый котел также будет издавать шум вибрации.
- Если появились звуки дребезжащего металла, то это может быть связано с ошибками монтажа агрегата.
Ошибка 01
В панику впадать не стоит, ведь данный код довольно часто указывает на появление в контуре или фильтре обычных воздушных пробок. Процедура, как спустить воздух с котла Навьен, производится согласно стандартным рекомендациям. Далее необходимо проверить работоспособность циркуляционного насоса.
Важно, чтобы он вращался, а сквозь крыльчатку хорошо проходил теплоноситель. Бывает так, что причиной того, что котел Навьен не запускается, является физическая поломка крыльчатки
Более сложный вариант – неполадки циркуляционного насоса, для устранения которых требуется перемотка или полная замена оборудования. Наиболее надежной моделью перекачивающего аппарата считаются изделия от торговой марки Grundfos.
Котел также не включается, но проблема не в нем
Это может быть из-за засорения фильтра под котлом. Необходимо его найти и закрыв оба крана фильтра открутить гайку и вытащить оттуда сетку, которую нужно промыть водой и поставить обратно. При выполнении чистки фильтра, как при выполнении любых других действий, обязательно выключите котел.
Фильтр грубой очистки
Так же причина может быть в насосе, который не подает тепло по двум причинам:
- из-за скопления воздуха;
- заклинил ротор.
Для определения причины неисправности насоса в газовом котле, сначала нужно проверить работу ротора. Для этого нужно, открутить гайку на насосе, из которого должно вытечь немного воды, после чего вставить внутрь отвёртку, если будет слышен характерный звук, то с ротором все в порядке. Если же нет, то следует провернуть отверткой за шлицы или сделать это с помощью специального ключа.
Насос в газовом котле
При скоплении воздуха в насосе, необходимо открыть воздухоотводчик и выпустить воздух. Воздухоотводчик представляет собой вращающийся или поднимающийся вверх колпачок, при выпуске должен быть слышен звук выходящего воздуха.
- Стрелка манометра находится близко к красной зоне.
Когда холодная система имеет давление у красной зоны, то необходимо включить котел и разогреть её. Если при небольшом разогреве, давление сильно поднимается от 0,7 до 1,5 бара, это будет означать, что в расширительный бак необходимо добавить воздух, из-за его потери. Для этого нужно сбросить системное давление до нуля (открыть кран и слить немного воды) и с помощью обычного автомобильного насоса или же компрессора накачать на 1,3 бара, после чего довести системное давление до 1,5 бара.
Заключение
Ремонт своими руками навесного котла Навьен во многих случаях возможен и допустим. Чтобы максимально продлить срок безотказного действия агрегата, при монтаже и эксплуатации системы отопления нужно четко следовать инструкциям производителя.
В профилактических целях желательно дополнить систему несколькими устройствами: газовым и водяным фильтром, преобразователем воды (магнитным, полифосфатным). Для защиты чувствительной электроники рекомендуется подключить котел через стабилизатор напряжения (что такое стабилизаторы напряжения для котлов отопления).
Видео о разборке котла Navien и очистке теплообменника.
