Как сделать печь на отработке капельного типа своими руками – пошаговое руководство

Достоинства и недостатки

Как видите, в устройстве печи, работающей на отработке, действительно нет ни чего сложного.

  • Простота конструкции – обладая набором инструментов, сварочным аппаратом и умением работать руками, печку можно без труда собрать своими руками;
  • Универсальность – оборудование может использоваться для обогрева помещений и гаражей, а также для приготовления пищи;
  • Дешевизна в эксплуатации – благодаря низкой стоимости печного топлива, эксплуатация подобных печей не приведет к большим расходам (в некоторых случаях горючее можно доставать абсолютно бесплатно или по дешевке);
  • Возможность работы на любых типах масел – от трансмиссионного до обычного растительного (подсолнечного, если не жалко жечь этот продукт);
  • Минимальное количество вредных выбросов – тут все зависит от выхода на рабочий режим и температуры сгорания.

Нужно регулярно чистить дымоход, чтобы он не забился окончательно.

  • Печи на отработке должны эксплуатироваться в проветриваемых помещениях. В противном случае есть риск отравления продуктами разложения топлива и продуктами его горения;
  • Повышенные требования к дымоходам – для работы печи на отработке нужен хороший дымоход высотой около 5 метров. Он должен выдерживать высокие температуры. Причем использование излишне высокого дымохода недопустимо – иначе устройству будет трудно выйти на рабочий режим;
  • При горении отработанного масла образуется сажа – оборудование нуждается в регулярной чистке. Кроме того, топливо сгорает не полностью, поэтому его остатки нужно будет удалять.

Несмотря на довольно серьезные недостатки и ограниченность сферы применения, печи на отработке продолжают оставаться довольно популярным оборудованием.

Принцип капельной подачи отработки в чашу


После этих действий возникает новая проблема – насос для топлива. Подходящий насос найти не сложно, но вот своими руками отрегулировать объем подачи масла при условии, что насос не регулируется – куда сложнее. На чертежах представлена схема из ниппеля, тройников и штуцеров, которая поможет разрешить эту дилемму.

Собрав конструкцию согласно чертежам, вы получите следующий результат – в шланге в каждый период времени будет размещено ровно столько масла, сколько помещается в данном узле, излишки отработки будут возвращаться обратно в бак. Конструкция такого типа является аналогом заводских защит от перелива жидкого топлива.

С целью обеспечения подачи топлива капельным методом можно применить часть медицинской капельницы с регулятором, который необходимо надеть на нижний штуцер. Колесиком регулятора будет контролироваться частота капель. Объем топлива должен быть достаточным для того, чтобы оно стабильно горело. Нормальная текучесть отработки держится при температуре от 10 до 20 градусов. Если температура в баке становится выше или ниже, а также при подливе или использовании другого топлива, нужно будет заново подобрать частоту капель. В ином случае отработка либо будет гореть слишком сильно, либо погаснет, а оба этих варианта совсем не удобны.

Напрямую от капельницы подавать отработку в печь тоже не получится. Изначально капли отработки должны попадать в воронку, которая соединяется с топливопроводной трубкой, подающей топливо в раскаленную тарелку.

При этом можно реализовать нагрев воды по чертежам двумя способами:

– устроив в верхней части теплообменник с присоединенным к нему выносным баком, чтобы снимать емкость с горячей водой;

– подключить своими руками трубы и провести их по помещению, но в таком случае потребуется насос для циркуляции воды в отопительной системе.

https://youtube.com/watch?v=GBxHKPlkty4

Техника безопасности

  1. Ни в коем случае нельзя использовать легковоспламеняющиеся предметы и материалы при создании печи;
  2. Установить ее необходимо в удобном и безопасном месте, где не бывает сквозняков;
  3. Если в конструкции возникла погрешность или неисправность, следует немедленно прекратить ее эксплуатацию;
  4. Печь нельзя оставлять без присмотра.

Капельная подача масла

Самой большой проблемой при создании отопительных приборов с плазменной чашей своими руками является обеспечение подачи отработки капельным методом.

Его необходимо будет заменять, по крайней мере, каждый месяц. По факту же частота замены фильтра зависит от качества отработанного масла и объема в нем различных примесей. Если топливопроводом будет служить не трубка, как на чертежах, а обычный шланг, то возникнет проблема со стыковкой фильтра, так как на нем расположена металлическая резьба, и при применении шланга ее будет некуда накручивать. Если нашелся маслостойкий шланг подходящего диаметра, но его длина очень коротка, можно модернизировать его своими руками – надеть на фильтр этот шланг, а затем при помощи штуцера состыковать его уже с обычным шлангом.

Самостоятельное изготовление

Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.

В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.

Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.

Как пользоваться печью

Чтобы задекорировать печь и сделать ее более привлекательной внешне, можно изготовить специальную краску. Пропорции ингредиентов такие: на 500 г жидкого стекла понадобится 200 г пудры алюминия и 20 г мела. Краски получается много, так что можно пропорционально уменьшить количество ингредиентов.

После интенсивного встряхивания все компоненты перемешиваются, и краску можно смело наносить на печь обычной кистью.

Обратите внимание на ряд правил безопасности в процессе эксплуатации печи:

устанавливать агрегат нужно подальше от сквозняков;
недалеко от печи нельзя оставлять легко воспламеняющиеся предметы и вещества;
со всех сторон печи должно быть около 50 см зазора;
важно избегать попадания воды в емкость с маслом, поскольку это приведет к расплескиванию кипящего топлива через горелку;
дымоход должен быть герметично соединен с агрегатом;
топливом для такой печи может быть только техническое масло.

Прогрев печи до рабочих температур происходит в течение 5 минут. В бак для топлива заливают отработку на 2/3 его емкости, а сверху вливают около 20-30 г растворителя или бензина. Поджигают фитиль на проволоке и сквозь отверстие для заливки масла поджигают им бензин. Так масло будет быстрее разогреваться, чтобы началось испарение. Когда пары загорятся в горелке можно увидеть устойчивое пламя, подпитывающееся поступающим кислородом. С помощью поддувала можно слегка регулировать интенсивность горения.

Обратите внимание, что горящую печь без надзора оставлять нельзя.

Изготовление печи из стальных листов – советы домашним мастерам

Агрегаты из стальных листов пользуются немалой популярностью среди собственников гаражей и мастерских. Такая печь будет не только отапливать помещение – с ее помощью можно даже готовить пищу! Что характерно, габариты конструкции довольно компактны.

Алгоритм действий при изготовлении печи из листов стали выглядит следующим образом.

Шаг 1. Для начала вы должны найти подходящий чертеж печи на «отработке».

Шаг 2. После этого изготовьте дно топливника и дно корпуса, используя для этого листы 6-миллиметровой толщины. Для изготовления самого резервуара используйте сталь толщиной 4 миллиметра. Все эти заготовки довольно легко сделать, если вооружиться болгаркой.

Шаг 3. Возьмите лист толщиной 4 миллиметра, вырежьте из него полоску, ширина которой составляет 11,5 сантиметра, сложите ее в кольцо диаметром порядка 34 сантиметров (для этого удобно использовать листосгибочный станок), после чего приварите полосу к нему. В результате у вас получится труба резервуара для отработанного топлива.

Шаг 4. Взяв тот же лист, вырежьте 34-сантиметровый круг, который послужит в роли крышки для изготовленного в предыдущем шаге резервуара. Приварите к крышке с 4-х сторон железные уголки.

Шаг 5. Теперь возьмите лист толщиной 6 миллиметров, вырежьте из него полосу 6-сантиметровой ширины, а затем – второй круг. Диаметр этого круга, равно как и кольца, должен несколько превышать 35 сантиметров.

Шаг 6.  Прорежьте в центре круга 10-сантиметровое отверстие под дымоход, а рядом с ним – еще одно, на 5,5 сантиметра. Через второе отверстие будет производиться подача горючего. В конце сварите кольцо и круг в единую конструкцию, чтобы получить бак для заливки отработанного масла.

После этого можете приступать к изготовлению нижней части бака. Возьмите лист толщиной 6 миллиметров, вырежьте из него круг и, отступив от края 2 сантиметра, проделайте в нем (круге) отверстие под патрубок для дымохода. Для изготовления самого патрубка отрежьте 13-сантиметровый кусок трубы, имеющей сечение 10 сантиметров. Следующий этап – создание перегородки, для чего будет использоваться все та же 6-миллиметровая сталь. Вырежьте из нее прямоугольник 7х33 сантиметра, а готовую перегородку установите в круг диаметром 35 сантиметров и надежно приварите. Теперь можете устанавливать и сам патрубок.

Продолжаем изготавливать печь на отработанном масле своими руками. Возьмите первую трубу, проделайте в нижней ее части 48 отверстий по 0,9 сантиметра каждое (по восемь на окружность, суммарное количество кругов – шесть, а расстояние между ними – шесть сантиметров). Теперь эту трубу после обработки можно устанавливать в крышку бака для топлива

Важно, чтобы в итоге труба располагалась абсолютно ровно. Если заметите отклонения, обработайте трубу с помощью напильника либо болгарки

  1. Соединяются две части емкости, причем их также не нужно сваривать. Для обеспечения плотного соединения используются уплотняющие кольца.
  2. К трубе, на которой 48 отверстий, необходимо приварить емкость для заливки топлива, в то время как с другой стороны – пару деталей, соединенных кольцами.
  3. Затем на дырку для подачи масла ставится глазок (специальная круглая пластинка), который можно будет легко открывать и закрывать.

В самом конце необходимо установить дымоход. Длина его должна составлять минимум 4 метра

Важно, чтобы снаружи он был расположен по вертикали (никаких отклонений быть не должно – используйте строительный уровень). А вот в самом помещении допускается незначительный наклон дымоходной трубы

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

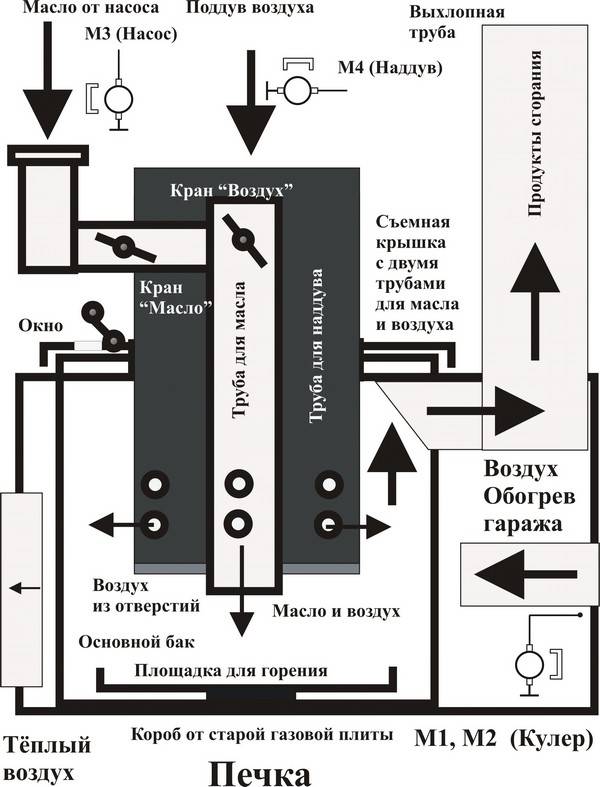

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Как сделать печку на отработке с надувом

Такую конструкцию как печь на отработке с надувом достаточно легко сделать самостоятельно своими руками. На первом изготовлении необходимо вырезать заготовки с листа металла.

Этап второй заключается в качественном сваривании электросваркой материала в готовую конструкцию.

Для начала изготовления печи разверчиваем на листовом металле и вырезаем болгаркой 4 днища, для нижней и верхней камеры печки. Для обработки вырезанного материала необходимо оставить запасной 1мм по диаметру каждого вырезанного элемента. Вырезанные элементы подтачиваем на точиле до достижения размера, такого как на выбранной вами схеме. Такие же требования касаются и боковых стенок камеры горения. Для жаровой каморы могут быть использованы: толстостенные трубы или старый газовый баллон толщиной не мене 4-х миллиметров. Воспользовавшись керном, отмечаем расположение отверстий и просверливаем их дрелью или же, если у вас имеется, на сверлильном станке.

Работы сварочным аппаратом не представят никакого труда при правильном выборе режима электросварки.

Для изготовления печки на отработке следует применять толстый металл

Такая тренировка даст возможность настроить нормальный ток и скорость горения электродов.

Дальнейшие действия будут такими:

  • Точками прихватываем днище и стенки, которые расположены по бокам, шов необходимо проварить дважды, только в таком случае получим прочность и герметичность при сваривании;
  • Проводим установку жаровой каморы и ее фиксации сваркой, далее с помощью паяльной лампы разогреваем место укладки сварного шва и провариваем также двойным швом;
  • На трубу надеваем нижнюю часть днища верхней камеры и выполняем сварку таким же способом как в предыдущем пункте;
  • Свариваем боковые стенки и крышку верхней камеры, опоры, переходник для трубы дымохода.

Для резервуара, куда заливается отработка подбирать крышку необходимо такую, которая будет легко сниматься, также крышка должна плотно прилегать к резервуару, такой выбор не обходим для регулировки всасываемого воздуха в печь.

Для того чтоб проверить надежность сварного шва необходимо провести термические испытание печки. Термические испытания проводят с целью проверки надежности сварочных швов под действием деформации в нагретом состоянии. Для такой проверки необходимо установить пару работающих паяльных ламп в направлении жаровой каморы и нагревать камору в течение 30 минут. Если изделие при нагреве и деформации не потянет сварочный шов, то печь готова к использованию.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

  • Емкость для масла с крышкой и заслонкой;
  • Камера сгорания/пиролиза;
  • Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Корпус печки

Поможет в создании печи на отработке из газового баллона чертеж.

Работу выполняют в определенной последовательности:

  • Баллон зрительно делят на две части, при этом, верхняя должна составлять 2/3 высоты, а нижняя — 1/3. В каждой вырезают проемы, у которых ширина приблизительно равна 1/4 окружности.
  • Для того, чтобы получились отверстия, пользуются болгаркой. Нужно сделать максимально ровный срез. В дальнейшем куски металла используют для изготовления дверок.
  • Чтобы удалить остатки конденсата, баллон дополнительно промывают из шланга водой под напором.
  • Отсеки печи капельницы на отработке разделяют при помощи металлической вставки. Ее вырезают по размеру баллона из листовой стали.
  • Получившийся круг послужит дном для камеры сгорания паров отработки. Она получится большого объема, что позволит использовать для топки агрегата дрова или брикеты и при необходимости сжигать в ней бытовой мусор. Дно примеряют и подгоняют его под нужный размер.
  • Для изготовления горелки используют 20-сантиметровый отрезок трубы сечением100 миллиметров. В нем делают отверстия диаметром10 миллиметров, пользуясь дрелью и сверлом по металлу. Их нужно расположить в шахматном порядке по всей окружности до середины горелки. Изнутри трубу шлифуют, не оставляя заусенцев.

  • Горелку помещают в дно верхней части, проварив стык сварочным аппаратом.
  • Сделанную деталь монтируют в корпус агрегата между камерами вниз частью с перфорацией. Отверстия нужны для подсоса воздуха.
  • Чтобы выполнить поддон для отработки, служащий дном нижней камеры, используют тормозной диск нужного размера. К его низу приваривают заглушку для закрытия отверстия, вырезанную из листа 4-миллиметрового металла.
  • Из этого же листа изготавливают верхнюю крышку, имеющую проем. Его форма должна позволить приварить ответную часть горелки, обеспечив воздуху доступ.
  • Когда собирают своими руками печь на отработке капельного типа, с крышкой соединяют сваркой низ горелки из куска 100-миллиметровой трубы длиной10 сантиметров.
  • Чтобы состыковать части горелки, задействуют муфту, которую можно выполнить самостоятельно из 100-миллиметровой трубы, разрезанной вдоль и немного разогнутой. Муфта позволяет сделать горелку разъемной. Ее можно будет поднять, достать поддон, очистить его от масла и удалить сажу с верха камеры и горелки.

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: “Как сделать печь на отработке из газового баллона – теория и практика”). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

Вначале нам нужно создать корпус – делается это в такой последовательности:

  1. Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
  2. Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
  3. Далее к дну приваривают ножки, которые можно изготовить из болтов.
  4. Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.
  1. Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

Изготавливаем крышку:

  1. Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
  2. По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
  3. В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

  1. Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
  2. Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
  3. Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
  4. Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
  5. С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
  6. С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
  7. В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
  8. Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

  1. Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
  2. Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
  3. Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

  1. Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
  2. Монтируем крышку вместе с приспособлением для подачи топлива.
  3. Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.
