Отопительный агрегат виды, технические характеристики

Основные разновидности

Описываемые обогреватели можно классифицировать по двум категориям:

  • типу нагревательного элемента;
  • расходу воздуха.

При необходимости небольших расходов воздуха традиционно применяется осевой вентилятор. Если же речь идет о более мощных отопительных системах, которые должны обслуживать обширные корпуса или комнаты, используются центробежные вентиляторы. В этом случае к фланцу теплообменника со свободной стороны фиксируется воздуховод, который распределяет тепло в одном помещении или целом сооружении.

Агрегат воздушно-отопительный, как было упомянуто выше, может подразделяться по типу теплообменников, они бывают:

  • паровыми;
  • водяными;
  • электрическими.

Область использования электрических нагревателей весьма ограничена, это обусловлено несколькими причинами. Первая из них выражена в недостатке электрической мощности на линии. Ведь для получения одного киловатта теплоты необходим один киловатт электроэнергии. Таким образом, для помещения, площадь которого составляет 500 м2, будет необходима мощность в 50 кВт. Мало сетей, которые рассчитаны на подачу такого объема энергии.

Еще одна сложность выражена в управлении нагревом, так как работа на максимуме требуется не всегда, а вот электрические агрегаты большой мощности не могут регулироваться плавно. Для этого необходимо дорогое электрооборудование. Это говорит о том, что производители довольно часто реализуют трех- или двухступенчатый нагрев. Такие агрегаты наиболее часто используются в комнатах со средними или небольшими размерами.

ООО ПРОМТЕХКОМПЛЕКТ mpptk.com.ua .

Основные преимущества воздушно-отопительных агрегатов?

Действительно, в чем? Чем они лучше, скажем, радиаторной разводки по всему периметру здания или, например, электроконвекторов? Давайте посмотрим.

  1. Монтаж устройств происходит очень быстро, так как они нуждаются только в двух трубах – обратке и подаче.
  2. Помещение будет прогреваться очень быстро. Обдув теплообменника происходит принудительно, ввиду чего у него отбирается большее количество тепла, чем в тех же потоках конвекторов.
  3. Воздушно-отопительные агрегаты более экономичны, чем конвекционное отопление, а дело тут во все том же равномерном распределении подогретого воздуха по зданию. Ведь в таком случае дабы температура в складе с высотой потолков в десять метров достигла необходимых восемнадцати градусов, под потолками она должна становить уже примерно градусов тридцать. А это, согласитесь, нецелесообразно, поскольку преимущественное большинство приобретенного тепла будет попросту рассеиваться.

Наконец, как говорилось ранее, тепло распределяется полностью равномерно. Благодаря заслонкам его можно направить практически в любую точку помещения. В случае же с конвекционным отоплением разгоряченный воздух поднимается кверху и собирается там, другого направления для него нет.

Возможно вас так же заинтересует наша пошаговая инструкция по опресовке системы отопления

Средняя стоимость воздушных отопителей

Что можно сказать, так это то, что рентабельность их существенно превышает обычное водяное отопление, в то время как мощность лишь растет.

К примеру: прибор воздушного отопления АВО 42 модели стоит порядка 12000 рублей, тогда как его тепловая мощность составляет приблизительно 12 киловатт. И напротив, водяная система отопление с аналогичным значением мощности стоит практически так же, конечно, если не учитывать при этом стоимость установки.

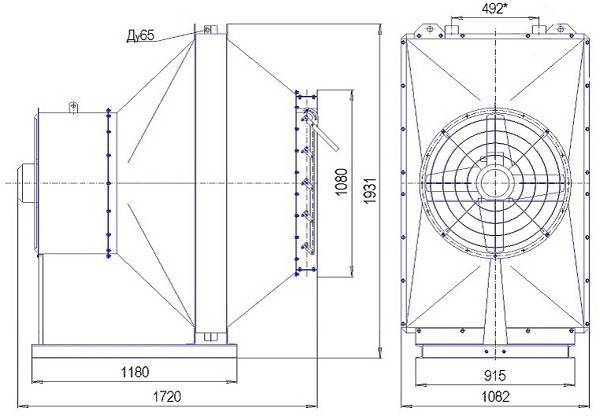

Конструкция отопительных агрегатов

Конструктив отопительных агрегатов всех типов схожий. Во-первых, это калорифер (воздухонагреватель, теплообменник), являющийся проводником тепла. Он представляет собой монолитный стальной корпус со встроенными теплопередающими элементами. Если в качестве первичного теплоносителя применяется пар или горячая вода, то это металлические трубки со спирально-накатным алюминиевым оребрением, внутри которых проходит источник нагрева. При использовании электрической энергии теплообменными элементами выступают оребренные алюминием трубчатые электронагреватели. Во-вторых, это вентилятор – осевой или центробежный (радиальный) в зависимости от типа тепловой установки.

  • Конструкция водовоздушных и паровоздушных отопительных агрегатов включает в себя:
  • • водяной или паровой биметаллический калорифер определенного типоразмера с присоединительными патрубками или штуцерами;
  • • осевой вентилятор соответствующей производительности по воздуху;
  • • диффузор, для воздушного перехода между калорифером и вентилятором;
  • • жалюзийную решетку, применяемую для распределения и направления нагретого воздушного потока;
  • • несущую металлическую раму, предназначенную для скрепления составных частей и установки агрегата в рабочем положении.

Купить отопительные агрегаты Вы можете, отправив заявку на нашу электронную почту zao_tst@mail.ru. В запросе необходимо указать реквизиты Вашей организации, модель и количество необходимых Вам нагревательных установок. В выставленном коммерческом предложении или счете будут представлены продажная цена отопительных агрегатов, сроки изготовления и условия поставки.

Достоинства и недостатки

Система обогрева воздухом обладает рядом преимуществ:

  1. Низкой стоимостью. Вместо дорогих труб и радиаторов используются воздуховоды, которые можно изготовить самостоятельно из фанеры.
  2. Простой конструкцией. Не нужны насос, расширительный бачок, манометр, предохранительный клапан, воздухоотводчик. Вместо дорогой арматуры применяются дешевые заслонки.
  3. Безопасностью. Теплоноситель не замерзает, не закипает, не вызывает коррозию металлических элементов, в нем не образуются воздушные пробки.


Система обогрева воздухом обладает низкой стоимостью.

Недостаток состоит в том, что короба из-за больших размеров нельзя проложить в готовом доме без нарушения эстетичности дизайна интерьера. Воздушную систему проектируют вместе с домом, закладывая каналы в стенах, между лагами пола и за подвесным потолком.

Технические характеристики

Цены с НДС Цены без НДС

НаименованиеМощность, кВтРасход воздха, м3/часУровень звуковго давления, (дБ(А)Мощность вентилятора, установ. не более, кВтКоэффициент эффективности, кВт/кВтЦена, руб
АВО-42121400540,068176 требует расчёта
АВО-43161300540,068235 требует расчёта
АВО-44171200540,068250 требует расчёта
АВО-52253300590,16156 требует расчёта
АВО-53333100590,16206 требует расчёта
АВО-54372800590,16231 требует расчёта
АВО-62395700650,4881 требует расчёта
АВО-63515300650,48106 требует расчёта
АВО-64614900650,48127 требует расчёта
АВО-72538000680,6187 требует расчёта
НаименованиеМощность, кВтРасход воздха, м3/часУровень звуковго давления, (дБ(А)Мощность вентилятора, установ. не более, кВтКоэффициент эффективности, кВт/кВтЦена, руб
АВО-42121400540,068176требует расчёта
АВО-43161300540,068235требует расчёта
АВО-44171200540,068250требует расчёта
АВО-52253300590,16156требует расчёта
АВО-53333100590,16206требует расчёта
АВО-54372800590,16231требует расчёта
АВО-62395700650,4881требует расчёта
АВО-63515300650,48106требует расчёта
АВО-64614900650,48127требует расчёта
АВО-72538000680,6187требует расчёта
АВО-73677200680,61110требует расчёта
АВО-74796400680,61130требует расчёта
АВО-82 Е598800680,6197требует расчёта
АВО-83 Е808100680,61131требует расчёта
АВО-84 Е937400680,61152требует расчёта
АВО-826712000691,0166требует расчёта
АВО-839110800691,0190требует расчёта
АВО-841079600691,01106требует расчёта
АВО-102 Е7710000680,61126требует расчёта
АВО-103 Е1109500680,61180требует расчёта
АВО-104 Е1289000680,61210требует расчёта
АВО-1028813500691,0187требует расчёта
АВО-10313012700691,01129требует расчёта
АВО-10415412000691,01152требует расчёта

Показать всё

Показать только первые

Просмотреть полный список технических характеристик

Воздухонагреватели: Воздушно-отопительные агрегаты, воздухонагревательные установки с водяными калориферами

Группа Компаний “ЕВРОМАШ”, имеющая многолетний опыт производства и поставок воздушно-отопительного оборудования, предлагает вниманию своих партнеров воздушные отопительные агрегаты.

Тепловой завод ЕВРОМАШ выпускает отопительные агрегаты АО2 в течении многих лет. Это простые конструктивно и проверенные временем обогреватели. На фотографии справа открытая площадка нашего производственного склада, на которой слева стоят агрегаты СТД-300П и правее – АО2 рядом с крышными вентиляторами ВКРМ.

В свою очередь, представленные на фото ниже отопительные агрегаты VOLCANO (водяные тепловентиляторы) поставляются в сжатые сроки круглый год, вне зависимости от спроса, что достигается производителем за счет большого количества выпускаемых аппаратов. Мы сотрудничаем с этим производителем также очень давно, его продукция полюбилась многим нашим потребителям, которые используют их для отопления производства, магазинов, торговых залов, оптовых и розничных складов, а также их любят применять сельскохозяйственные предприятия – для обогрева теплиц и поддержания микроклимата в овощехранилищах. Они многим нравятся еще и за привлекательный внешний вид, не портящий интерьер магазина или торгового зала, что выгодно отличает их от других отопительных агрегатов.

В регионах с умеренным и холодным климатом для использования производственных и промышленных помещений в холодное время года предприятиями используются воздушно-отопительные агрегаты (АВО). Такое оборудование может применяться не только для нужд промышленности или производства — его использование оправданно везде, где есть необходимость в качественном отоплении помещений большой площади.

С точки зрения конструкции воздушно-отопительные агрегаты представляют собой мощные, производительные вентиляторы, подающие прогретый воздух в помещения так, чтобы он равномерно распределялся по ним. Воздушно-отопительные агрегаты (АВО) в зависимости от модификации могут иметь различную мощность и, соответственно, различную производительность. Использование воздушно-отопительных агрегатов (АВО) позволяет прогревать помещения достаточно быстро, а также точно выдерживать заданную температуру в течение длительного времени.

Воздушно-тепловые агрегаты (АВО) являются достаточно надежным и долговечным оборудованием, способным полноценно функционировать в течение многих лет. Монтаж и эксплуатация воздушно-отопительных агрегатов (АВО) не представляют собой особой сложности, такое оборудование является нетребовательным в обслуживании и практически никогда не нуждается в ремонте.

особенности

Благодаря высокой прочности конструкции воздухонагревательные установки и отопительные агрегаты (такие, как представленный на фото справа отопительный агрегат АВП) способны работать даже в достаточно жестких условиях эксплуатации.

В настоящее время производится множество модификаций воздушно-отопительных агрегатов, что позволяет подбирать оборудование в точном соответствии с будущими условиями эксплуатации, а также всеми возможными требованиями к качеству, надежности и производительности.

Благодаря многолетнему производственному опыту и простоте конструкции, наши отопительные агрегаты отличаются надежностью и долговечностью в работе. Вы сможете ими пользоваться много лет без капитального ремонта.

Кроме того, у нас очень интересные цены и покупка отопительных агрегатов у нашего предприятия не вызовет у Вас больших финансовых трудностей.

назначение

Воздушно-тепловые агрегаты предназначены для воздушного отопления производственных помещений и зданий промышленного назначения с использованием в качестве теплоносителя перегретой воды (пара).

Отопительные агрегаты применяют в районах с умеренным и холодным климатом и размещают в помещениях с воздушной средой, содержащей пыли и другие твердые примеси не более 0,5 мг/м 3 , а также не содержащей липких веществ и волокнистых материалов.

В целом, отопительные агрегаты – это проверенный и надежный инструмент для отопления больших площадей, активно применяющийся во всем мире много лет.

Они нужны там, где затруднительно применять тепловые пушки или конвекторы и при этом есть доступная сетевая горячая вода, или, в случае применения отопительных агрегатов АО2, – перегретый пар.

Такой обогрев помещения – с помощью горячей воды или пара, значительно экономичнее, чем обогрев электричеством в виду его большой стоимости.

Обогрев помещения электричеством – это самый дорогой из имеющихся способов обогрева. Применение же для этих целей горячей воды позволяет значительно экономить на отоплении.

Виды

По разновидности используемого нагревательного элемента и способу нагрева воздуха агрегаты подразделяются на электро-, паро- и водяные установки. Для разогрева воздуха или пара, отправляемого по распределительным трубам, может быть использована энергия не только электричества. Работа водяных и паровых агрегатов часто осуществляется с помощью печей с твердым топливом или газовых котлов.

Электрические

Установка электрических агрегатов в частных домах рентабельна в локальном варианте. Потребляемая электроэнергия повлечет существенные траты, если ее распределять на всю площадь здания. По этой причине дешевле обустроить местный обогрев воздуха в определенной точке комнаты. Навесной или напольный электрический воздухонагреватель не будет занимать много места, а монтаж не потребует выполнения сложных работ. Установив агрегат на полу, стене или потолке достаточно включить его в элетророзетку. Единственная сложность организации такой системы – обязательная проводка вентиляционного отвода.

Водо- и паро-агрегаты

На сегодняшний день они являются самыми экономичными и эффективными системами отопления частных домов. По принципу работы они схожи с радиаторной системой отопления. В данном же варианте для воды или пара не нужно устанавливать дополнительные приспособления, так как встроенные элементы распределяют прогретый воздух по трубам и доставляют его к точкам выхода в помещении.

Принцип работы воздушного отопления

Система отопления, где тепловым носителем являются горячий воздух, отличается практичностью и простотой в эксплуатации. Принцип работы такой системы основан на терморегуляции. Такой способ применяется как для обогрева, так и для кондиционирования. Функцию теплового генератора выполняет различное оборудование — это может быть электрический нагреватель, котел либо печь, работающие на газу, твердом или жидком топливе.

Независимо от того, какое будет установлено оборудование, рабочий алгоритм одинаковый:

  • Тепло, полученное путем сгорания топлива, направляется в теплообменник.
  • Воздушная масса, прогретая до определенной температуры (45-60 градусов), движется по воздуховодам (круглым или прямоугольным). Преимуществом круглых воздуховодов является низкое аэродинамическое сопротивление. Элементы с прямоугольным сечением благодаря современному дизайну гармонично вписываются в интерьер.
  • В помещение теплый воздух поступает через специальные распределители, которые установлены на выходе каждого воздуховода.

Остывший воздух возвращается в теплогенератор для повторного нагрева через решетки, установленные в полу, либо по обратным воздуховодам. В среднем расход воздуха в системе варьирует от 1000 до 3800 куб. метров в час. Рабочее давление — 150 Па.

Естественная циркуляция воздуха

Самым простым вариантом является подача теплоносителя путем первоначального нагрева. Поднимающийся воздух попадает в комнаты по воздуховодам, после чего опускается вниз и возвращается на повторный обогрев. Единственный недостаток естественной циркуляции заключается в наличии большого количества холодных воздушных масс, которые поступают в помещение через окна и двери. В этом случае нарушается циркуляционный процесс и идет сбой в работе всей системы. Для создания оптимального температурного режима и климата параметры основного воздуховодного канала должны быть более 30 метров в длину, а ответвлений – 15 метров.

Типы водяных конвекторных радиаторов

Конвекторный радиатор отопления может быть напольным, настенным, внутрипольным, цокольным и плинтусным. Принцип работы у них одинаковый. Отличия есть только в расположении отверстий для забора и выхода воздуха.

Рассмотрим особенности каждой разновидности:

Настенные модели внешне очень напоминают традиционные радиаторы. Они крепятся на кронштейны под подоконником

Причем при монтаже важно соблюдать нормируемые расстояния. Настенные радиаторы отличаются габаритами, тепловой мощностью, количеством теплообменников и материалом, из которого они выполнены. Такие приборы дополнительно укомплектовываются кранами Маевского, терморегуляторами и регулировочными клапанами

Такие приборы дополнительно укомплектовываются кранами Маевского, терморегуляторами и регулировочными клапанами.

Напольные конвекторы можно устанавливать в любом месте, проложив отопительные трубы в полу. Такой вариант приборов подходит для квартир-студий, где нет внутренних стен, а также общественных и торговых центров.

Внутрипольные приборы применяют в помещениях с панорамными окнами. Они экономят пространство в комнате и встраиваются в специальную нишу в полу. Трубы тоже прокладываются под полом. Сверху вся конструкция закрывается решеткой, которая располагается в одном уровне с чистым полом. Такие радиаторы используют как самостоятельный тепловой источник или в комплексе с другими отопительными приборами.

Плинтусные конвекторы устанавливаются по периметру помещения вдоль наружных стен. Они имеют теплообменники, которые соединяются последовательно или параллельно и подключаются к отопительной системе дома. Теплообменник закрывается стальным или алюминиевым корпусом с отверстиями для выхода воздуха. Такие модели отличаются компактностью и не портят интерьер помещения. Они позволяют нормализовать влажность и температуру воздуха в помещении.

Цокольные приборы также являются встраиваемой разновидностью. Они устанавливаются внутрь ниш, выполненных в стенах, перегородках, предметах интерьера или ступенях. Расположение этих конвекторов планируется на стадии строительств или капитального ремонта, потому что нужно проложить трубы, подготовить ниши и врезать запорную арматуру (в этом месте монтируют ревизионные люки).

SWH — Отопительные агрегаты

Современные низкошумные тепловентиляторы на горячей воде. Назначение и область применения Серия SWH это тепловые вентиляторы нового поколения. Приборы оснащены встроенными элементами системы управления SIRe, которая обеспечивает полностью автоматическое, адаптивное для каждого типа помещений, управление процессом обогрева. Область применения оборудования данного типа достаточно широка, поскольку вследствие низкого уровня шума помимо производственных и складских объектов появляется возможность применять их на объектах торгового, культурного и спортивного назначения. Дизайн Тепловентиляторы SWH выполнены в привлекательном дизайне. Корпусные элементы окрашены в не яркий белый цвет для лучшей сочетаемости с интерьером.

SWH — Отопительные агрегаты

Современные низкошумные тепловентиляторы на горячей воде. Назначение и область применения Серия SWH это тепловые вентиляторы нового поколения. Приборы оснащены встроенными элементами системы управления SIRe, которая обеспечивает полностью автоматическое, адаптивное для каждого типа помещений, управление процессом обогрева. Область применения оборудования данного типа достаточно широка, поскольку вследствие низкого уровня шума помимо производственных и складских объектов появляется возможность применять их на объектах торгового, культурного и спортивного назначения. Дизайн Тепловентиляторы SWH выполнены в привлекательном дизайне. Корпусные элементы окрашены в не яркий белый цвет для лучшей сочетаемости с интерьером.

Принцип работы воздушно-отопительного агрегата

По принципу своего функционирования это устройство во многом напоминает привычный всем тепловой вентилятор.

Однако такое оборудование все же имеет некоторые специфические особенности:

  • мощность, которой обладает агрегат воздушного отопления, является довольно высокой, гораздо большей по сравнению с традиционным тепловентилятором, имеющим мощность в 2 кВт;
  • аппарат воздушного отопления чаще всего применяется в помещениях промышленного, а не жилого характера, так как дизайн изделия не играет большой роли, гораздо более важным является его надежность и износостойкость. Тем не менее, сегодня можно найти и такие модели, которые имеют прекрасный внешний вид и могут быть установлены, например, в офисном помещении;
  • основным теплоносителем может выступать не только электрическая энергия, но также и вода. Именно источники тепла и следует рассмотреть более подробно.

Установки воздухонагревательные электрические (УВЭ) (ТУ 22-119-60-95, код ОКП 34 4246).

Установки воздухонагревательные электрические (УВЭ) с радиальным вентилятором и шкафом управления предназначены для нагрева воздуха и создания микроклимата в зданиях промышленного, коммунального, бытового, культурного, сельскохозяйственного назначения, а также торговых точек, ремонтных мастерских, гаражей и в составе технологического оборудования. При этом окружающая среда должна быть невзрывоопасна и не должна содержать токопроводящей пыли.

Установки должны эксплуатироваться в условиях умеренно-холодного (УХЛ) климата категории размещения 4 по ГОСТ 15150-69. УВЭ могут работать в 3 режимах: 1/3; 2/3; 1 установленной мощности.

Корпус воздухонагревателя изготовлен из листовой стали. ТЭН 13 мм изготовлен в соответствии с ГОСТ 13268-88 с алюминиевым накатным оребрением. Применяемые на нагревательных элементах материалы не выделяют при работе вредных веществ.

Установки УВЭ исполнения «01» укомплектованы нагревателями (ТЭН) мощностью 2,5 кВт, установки УВЭ исполнения «02» — нагревателями мощностью 1,6 кВт.

Шкаф управления поставляется без подключения к установке. По требованию заказчика шкаф управления может быть смонтирован непосредственно на установке.

УВЭ- 15-02УВЭ- 30-01УВЭ- 30-02УВЭ- 45-01УВЭ- 45-02УВЭ- 65-01УВЭ- 65-02УВЭ- 90-01
Установленная мощность, кВт15,523,629,947,245,471,561,697,5
Производительность по воздуху, м3/ч, не менее20002500300040007500
Перепад температуры входящего и выходящего воздуха при минимальной подаче воздуха, °С, не более40455055
Полный аэродинамический напор, развиваемый вентилятором, Па, не менее50080014001500
Вентилятор ВР 305-46, №3,154
Мощность, кВт1,12,24,07,5
Длина L, мм1265128013771427
Ширина B, мм725787
Высота H, мм785941
Масса, кг, не более110120120130140160170180

По заказу могут быть изготовлены установки мощностью 160 и 250 кВт.

Промышленное оборудование для отопления — Продукт — S&P

ЭП-Н, переносные аэротермические обогреватели

Портативные воздухонагреватели серии EP-N — отличное решение для обогрева коммерческих и промышленных помещений, а также для сушки продуктов. Эти нагреватели изготовлены из окрашенной листовой стали и защищены от брызг воды. Эти обогреватели оснащены ручкой для их перемещения. Переключатель этого оборудования позволяет регулировать вентиляцию и нагрев приборов (только функция вентилятора; вентилятор и режим слабого нагрева и вентилятор и режим высокого нагрева).

FIRE FAN, переносной аэротермический обогреватель для отопления коммерческих помещений и мастерских

Вентилятор переносной аэротермальный Fire Fan предназначен для обогрева цехов и коммерческих помещений. Его характерная конструкция позволяет регулировать тягу дымоходов в холодных зонах, благодаря резиновым опорам, которые позволяют размещать Fire Fan на полу дымохода. Они изготовлены из стального листа с лакокрасочным покрытием, имеют очень тихий осевой вентилятор и тепловую защиту.

EC-N, Настенные тепловентиляторы

Настенные тепловентиляторы стационарной установки EC-N предназначены для обогрева коммерческих или промышленных оборудование имеет термозащиту и изготовлено из стального листа с покрытием. Осевой вентилятор этих агрегатов работает очень тихо, а его задний переключатель позволяет термостату воздействовать как на вентилятор, так и на нагревательный элемент или только на нагреватель (вентилятор работает постоянно).

IBE и MBE, электрические нагреватели, предназначенные для установки на нагнетательной стороне вентиляторов

Минимальная скорость воздуха, проходящего через нагреватель, должна составлять 1,5 м / с для MBE и 2 м / с для IBE. Электронагреватели IBE и MBE имеют двойную схему защиты для подключения цепи управления нагревателем с помощью автоматического термостата защиты от перегрева, соединенного последовательно с другим термостатом с ручным сбросом защиты от обогреватели оснащены бронированным нагревательным элементом, максимальная температура воздуха через который составляет 40º.

Оба они имеют в наличии датчики температуры в воздуховоде, датчики температуры окружающей среды и контроллеры скорости, чтобы завершить установку и отрегулировать температуру воздуха в соответствии с любыми потребностями.

Технические характеристики калорифера КСК 3-10

Калорифер КСК 3-10 используется в системах воздушного отопления, вентиляции и кондиционирования воздуха. Его производительность составляет 6300 м³/ч. Объем или вместимость воздухонагревателя равен 7,1 л. Тепловая мощность равна 139,6 кВт. Масса устройства не превышает 64 кг.

Площадь поверхности теплообмена эквивалентна 29,5 м2. Габариты по контуру равны 1227х575х180 мм. Калорифер КСК изготавливается по государственным стандартам, а после завершения этапа производства приборы проходят гидравлическое испытание на герметичность и прочность. Теплоотдающие элементы выполняются из стальной электросварной трубы, размеры которой составляют 16х1,6 мм. Иногда для этого используется цельнотянутая стальная бесшовная холоднодеформированная труба, размеры которой равны 16х1,5 м. В качестве альтернативного решения выступает накатное алюминиевое оребрение, номинальный диаметр которого составляет 39 мм.
