Какое автономное отопление в частном доме лучше сделать – виды, особенности. монтаж

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

  1. врезки системы отопления дома в газовую сеть;
  2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

  1. монтаж котла в котельной на первом этаже;
  2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
  3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
  4. установка коллектора для теплого пола;
  5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
  6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
  7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

  • Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
  • Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
  • Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
  • Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
  • Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Разновидности котлов

Бытовые газовые котлы весьма разнообразны.

По назначению выделяют 2 группы:

  • одноконтурные – работают только на систему отопления;
  • двухконтурные – имеют второй теплообменник и при переключении нагревают воду для мытья.

По типу монтажа выделяют:

  • напольные – агрегат размещается на полу, точнее говоря, на постаменте или в углублении, может быть очень мощным и работает от любого типа газа;
  • настенные – устанавливаются на стену, компактны, легки, но работают только на природном газе.

Различают котлы по способу розжига:

  • ручной или полуавтоматический – воспламеняется газ при непосредственном контакте с горящей спичной или искрой от пьезоэлемента;
  • автоматический – котел оснащен электророзжигом, который при снижении давления газа ниже критического самостоятельно отключает аппарат.

Электрический вариант несколько дороже, но намного безопасней. Здесь розжиг сам выступает элементом защиты.

По конструкции различают одно- и двухступенчатые котлы:

  • одноступенчатые – управляются вручную, не автоматизируются;
  • двухступенчатые – позволяют регулировать потребление газа, снижают частоту включений/выключений.

Выбираем оборудование для отопления частного дома

В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.

На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.

Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.

Системы традиционного типа

Современные отопительные системы в частных домах и коттеджах выделяются своим разнообразием. Их можно классифицировать по таким критериям, как способ передачи тепла и тип используемого топлива. Если не учитывать такие системы, которые обогревают помещение посредством камина или печи, то самыми популярными считаются системы водяного отопления. Такие системы отопления загородных домов нагревают воздух в доме за счет контакта воздуха с горячими радиаторами и трубами. Нагретый воздух начинает перемещаться вверх и нагревается с более холодным воздухом и таким образом пространство в доме начинает обогреваться. Такой нагрев называется контактным. Контактный нагрев более эффективен, когда воздух циркулирует возле радиатора более-менее свободно. Отопительные приборы необходимо разместить в каждом помещении.

Движение нагретого воздуха при использовании контактной системы отопления

Во время составления проекта водяной отопительной системы частного дома необходимо придерживаться таких расчетов, как площадь дома и количество этажей. Отопительные системы для одноэтажных домов могут значительно отличаться от отопительных систем для домов с двумя и более этажами. Различия касаются и типов котлов, а также подбора необходимого оборудования.

Однако не все частные сектора имеют доступ к газовой магистрали. В случае если рядом с частным домом проходит газовая труба, то лучше всего организовать отопительную систему, которая будет работать на таком топливе, как газ. Теплоносителем в газовой отопительной системе также будет служить простая вода, иногда может применяться и антифриз. Котел, а также его обвязка, должны иметь предназначение сжигания газа.

Система отопления с применением газа

Выбор системы отопления загородного дома, работающей от электросети, является довольно спорным вопросом. Плюсами такой системы можно назвать ее безопасность с экологической точки зрения и довольно простой монтаж. А вот к недостаткам можно отнести большую цену на электричество и тот факт, что в подачи электроэнергии нередко могут возникать различные перебои. Это вынуждает владельцев коттеджей и загородных домов устанавливать альтернативные способы отопления.

Система «теплый пол»

Такая схема будет наиболее удачным решением для отопления частного или загородного дома. Во время монтажа такой системы нет необходимости производить дополнительную перепланировку. Такая система также позволяет сэкономить деньги на организацию отопления. Такая система монтируется под напольное покрытие.

Теплый электрический пол

Теплый плинтус и инфракрасное отопление

Все большей популярностью в последнее время пользуется инфракрасное эффективное отопление загородного дома. Инфракрасные системы современного типа основаны на том, что инфракрасные лучи нагревают предметы, находящиеся поблизости, а не воздух. Они не способны нанести вред жильцам дома, безопасны для окружающей среды, могут быстро довести температуру в помещении до оптимальных параметров. Посредством такой системы можно обогреть дом, причем весьма эффективно и с минимальными финансовыми затратами. Еще одним преимуществом такой системы является простота ее монтажа.

Инфракрасная пленка, которая применяется для такой системы, как «теплый пол», тоже пользуется большим спросом в последнее время. Такую пленку можно уложить под напольное покрытие, а это несколько облегчает ее установку. Не нужно проводить сложных ремонтных работ. Все, что необходимо сделать, это снять напольное покрытие, уложить под него инфракрасную пленку и затем заново настелить покрытие.

Инфракрасный потолочный обогреватель

Система «теплый плинтус» также пользуется большой популярностью в последнее время у владельцев частных или загородных домов. Такие виды отопления загородного дома устанавливаются вдоль стен. Стены являются первыми нагреваемыми элементами и уже, в свою очередь, обогревают воздух в помещении. Также они препятствуют тому, чтобы теплый воздух выходил на улицу.

Такой альтернативный метод организации отопительной системы частного дома также не требует больших затрат и является довольно эффективным.

Она не требует установки добавочных коммуникаций, а это значит, что интерьер помещения нисколько не пострадает. Использование подобной отопительной системы позволяет сохранить в помещении наиболее оптимальную для человека влажность воздуха.

Система отопления «теплый плинтус»

Однотрубный монтаж

Подобная схема монтажа отопления частного дома является наименее затратной и наиболее независимой от внешних условий. Что собой представляет подобная схема обогрева, можно понять из приведенного рисунка:

Установка отопления в частном доме

Рассматриваемый монтаж системы отопления частного дома предусматривает прохождение горячей воды через все радиаторы. При этом система может быть выполнена как с вертикальной разводкой, так и с горизонтальной, схема подключения отопления частного дома с обоими типами разводки приведена ниже:

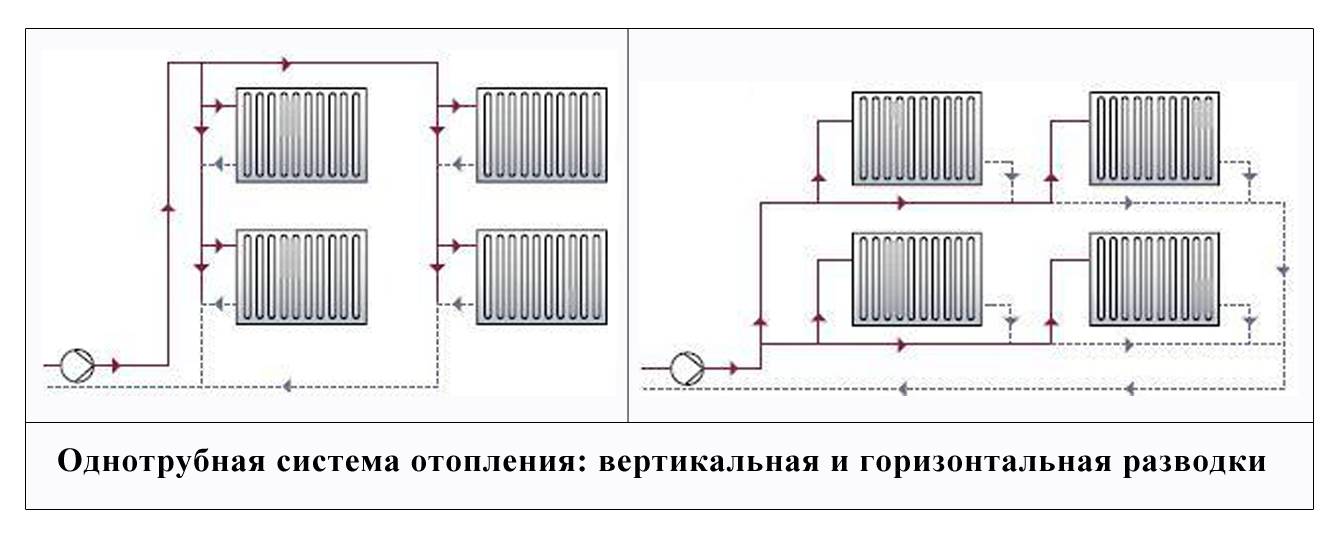

Вертикальная и горизонтальная разводки труб отопления

Подобная однотрубная проводка отопления в частном доме называется «Ленинградка» По оценкам специалистов, это один из самых распространенных вариантов водяного отопления. Ее достоинством является меньшая стоимость материалов, необходимых для прокладки отопления в частном доме, и меньшая стоимость монтажных работ. С особенностями системы можно ознакомиться дополнительно с помощью видео

Одним из достоинств подобной системы можно считать ее универсальность, она может работать с естественной циркуляцией воды и с принудительной.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Способы разводки

Способы разводки отличаются у жидкостных и воздушных систем.

Жидкостные

Основных схем по вариантам перемещения воды две:

  1. с естественной циркуляцией жидкого теплоносителя;
  2. с его принудительной циркуляцией.

Первый вариант используют для одноэтажных домов с контуром не больше тридцати метров. Если протяжённость труб больше, требуется насос для циркуляции.

А также имеется несколько различных схем разводки труб:

  • в одну и две трубы;
  • горизонтальная и вертикальная.

Двухтрубное отопление позволяет выключать в доме часть батарей. Горизонтальная схема даёт возможность выключить отопление на целом этаже.

Фото 3. Схема разводки жидкостной системы с естественной циркуляцией, которая применяется обычно в небольших частных домах.

Воздушные

По способам циркуляции воздушных масс, есть:

  • прямоточная схема;
  • рециркуляционная схема.
  • схема с частичной рециркуляцией.

Рециркуляционная схема, в свою очередь, бывает:

  • с естественным перемещением воздуха;
  • с принудительным движением при наличии приточно-вытяжной вентиляции.

Прямоточная схема использовалась для отопления зданий первоначально, весь горячий воздух выводился из дома, что крайне неэкономно. Рециркуляционная схема, напротив, сохраняла нагретый воздух внутри здания, несколько раз прогоняя его через теплогенератор. Это экономно, но негигиенично, так как воздух не обновляется.

Сегодня чаще всего используется схема с частичной рециркуляцией, когда нагретый воздух курсирует внутри дома, частично обновляясь извне.

Отопительные котлы

Схема принудительного отопления для частного дома не может обойтись без отопительного оборудования, в качестве которого может выступать котел одного из следующих видов:

  1. Газовые. Наиболее распространенный вариант. Для установки газовых котлов нужна подведенная магистраль, а процесс установки обходится достаточно дорого. Впрочем, на этом недостатки заканчиваются – работающие на газе котлы обходятся дешевле всех остальных в эксплуатации, и внимания они к себе не требуют.
  2. Электрические. Менее распространенный и сравнительно недорогой вид котлов. Самым большим недостатком подобных устройств является стоимость электроэнергии и ее расход – в конечном итоге затраты на отопление оказываются чрезмерно велики.
  3. Жидкотопливные. Довольно экономичный вид котлов, но назвать его лидером по данному параметру нельзя. В качестве топлива обычно используется солярка, что, с одной стороны, обходится сравнительно недорого, но с другой стороны – ее придется периодически доливать, поэтому оставить котел без внимания будет невозможно.
  4. Твердотопливные. Такие котлы обходятся недорого, да и стоимость твердого топлива (угля, дров и пеллет) сравнительно невелика. Разумеется, для поддержания рабочей температуры придется постоянно закладывать новую порцию топлива – то есть в эксплуатации твердотопливные котлы довольно неудобны.

Чтобы схема отопления частного дома с принудительной циркуляцией была достаточно эффективной, нужно еще на этапе ее проектирования рассчитать необходимую мощность котла. Лучше всего будет обратиться к специалистам, но при большом желании можно выполнить эту работу и самостоятельно – например, воспользовавшись онлайн-калькулятором. Существует и методика, позволяющая рассчитать приблизительное значение мощности, согласно которой, на отопление каждых 10 кв.м. помещения требуется 1 кВт тепловой энергии.

Виды теплоносителей

В качестве теплоносителя в системе может выступать вода (чаще всего), реже незамерзайка (другие названия: антифриз, теплоноситель) или же воздух (для воздушных систем) .

Водяное отопление

Лучше всего использовать водяные системы отопления, где теплоносителем является вода и антифриз. Антифриз следует применять, если вы не постоянно эксплуатируете объект, т.к. он не дает вашей системе замерзнуть.  Обыкновенную воду можно использовать на объектах, в которых вы проживаете постоянно. Вода в этом случае будет нагреваться с помощью котла, это может быть электрический, газовый, твердотопливный или жидкотопливный котел. Теплоноситель в системе циркулирует либо самостоятельно, либо принудительно, с помощью специализированных насосов, которые монтируются в систему.

Монтаж однотрубной системы с непринужденной циркуляцией теплоносителя обходится намного дешевле. Одним из минусов такой разводки является то, что теплоноситель остывает в то время пока он продвигается от одного радиатора к другому. В результате чего, в одних комнатах холодно, а в других наоборот, жарко. В такой системе регулировать температуру не получится, поэтому лучше установить такую систему как «ленинградка», она хоть и сложнее, но намного лучше. Данная система дает возможность отключить каждый радиатор от системы и теплоноситель циркулирует по обводной трубе.

Если вы располагаете финансами, то в данном случае устанавливается коллекторная разводка труб, она снабжает каждый радиатор подачей теплоносителя. Также можно использовать данную схему при установке водяного теплого пола в санузлах.

Но надо сказать, что более распространена двухтрубная горизонтальная схема, при этом она является чем-то средним, между дорогим и дешевым вариантом устройства трубопровода.

Воздушное отопление

Также есть вариант отапливать дом при помощи воздуха. Воздух нагревается в теплообменнике

Для того, чтобы установить такую систему отопления, необходимо определить заранее, где будут расположены отверстия в доме для скрытого монтажа воздухоотводов. Открытый монтаж лучше не использовать, т.к. сечение данных конструкций составляет всего 100-160мм, и скорее всего отрицательно скажется на интерьере вашего дома.

Условия эксплуатации

Перед тем, как приступить к выбору оптимального типа котла, стоит определиться с основополагающими условиями его эксплуатации. Именно они в значительной степени будут определять, какие характеристики нагревательного прибора в отопительной системе нужны в конкретном доме.

К таким условиям относят:

Доступность в регионе различных видов топлива. Причем речь идет не только о стоимости, но и о наличии на складах у продавцов и поставщиков, лёгкости доставки и возможности хранения запаса, если он требуется.

А в Вашем доме установлен котел отопления? Конечно!Выбираю

  • Необходимость автономной работы. Если обитатели дома в течение дня находятся в разъездах, а то и покидают жилище на день два, это может оказаться серьёзным фактором, ограничивающим использование котлов с низкой степенью автоматизации. Впрочем, если дома постоянно кто-нибудь есть, этим условием можно пренебречь.
  • Возможность и частота технического обслуживания. Разные типы котлов требуют своего технического регламента. Одни могут весь сезон, а иногда и больше работать без какого бы то ни было вмешательства человека, другим регулярно требуется очистка и заправка топливом, третьим — регламентные работы раз в месяц.

Выполнение монтажных работ

Каждый домовладелец задается вопросом, как правильно делать отопление в доме. Монтаж системы отопления в частном доме своими руками проводится в несколько этапов:

Вначале обустраивают помещение, где будет установлен котел. Внутренняя отделка этой части дома должна выполняться из огнеупорных материалов. Также следует позаботиться о хорошей вентиляции.
При установке котла следует помнить, что оборудование не должно плотно стоять на полу, прижиматься к стене и доставать до потолка. Во всех измерениях должен соблюдаться небольшой отступ

Кроме того важно обеспечить свободный доступ к котлу.
Установив котел, можно подключать к системе циркуляционный насос или устанавливать коллектор. Действия зависят от выбранного типа системы отопления.
Далее монтируются и закрепляются необходимые датчики контроля и приборы учета, а также элементы, позволяющие регулировать работу всей системы или ее определенного участка.
На следующем этапе выполняют монтаж магистральных трубопроводов

Для фиксации трубных элементов в стенах делают отверстия с помощью перфоратора. В процессе работы следует придерживаться основного правила монтажа системы отопления: на каждый погонный метр делают уклон в 5 мм. Пренебрежение этим правилом может снизить эффективность работы всей отопительной системы, поэтому нужно ответственно подойти к этому этапу.
Завершением монтажных работ можно назвать установку радиаторов. Для их закрепления на стене делают отметки карандашом или маркером и перфоратором пробивают отверстия, в которые вставляют кронштейны. Делая разметку, придерживаются следующего: расстояние от пола до нижнего уровня радиатора должно составлять 10 см, от стены до задней поверхности – 2 см, от подоконника – 10 см. входное и выходное отверстие каждого радиатора оснащается вентилем для более простой замены или ремонта.
После установки всех элементов системы выполняют проверку. При установке газового котла обязательно требуется присутствие представителя газовой службы.

Из всего вышесказанного, можно сделать вывод, что монтаж отопительных систем в частном доме не является сложным процессом, что позволяет большую часть всех работ выполнить своими руками. Главное условие – соблюдение правил и неторопливый монтаж. Однако такое возможно при наличии большого количества свободного времени. Если сроки для выполнения монтажных работ небольшие, то можно некоторые этапы доверить специалистам. В некоторых ситуациях это позволяет сэкономить и время, и материальные средства.

Чтобы система отопления могла безупречно функционировать достаточно долгий срок, необходимо приобретать материалы  только высокого качества. Приобретая качественные радиаторы можно добиться максимальной эффективности работы отопительной системы и сократить расходы на топливо.
