Байпас в системе отопления. Что это такое? – Отопление и утепление – сайт о тепле в вашем доме

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

Байпас в обвязке радиатора

Байпас в радиаторе отопления

Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.

Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас;
Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более — центрального отопления, достичь этого невозможно;
Обустройство байпаса в однотрубной системе отопления обязательно

Важно предварительно согласовать монтаж с управляющей компанией.

Схема установки байпаса

Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.

НаименованиеЦена, руб.Кол-воСумма
Металлопластиковая труба, м.п.230,5 м12
Тройник752 шт.150
Переходник с наружной резьбой502 шт.100
Регулирующий вентиль4481 шт.448
Шаровой кран1372 шт.274
Итого984

До того как заработает байпас в системе отопления — следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

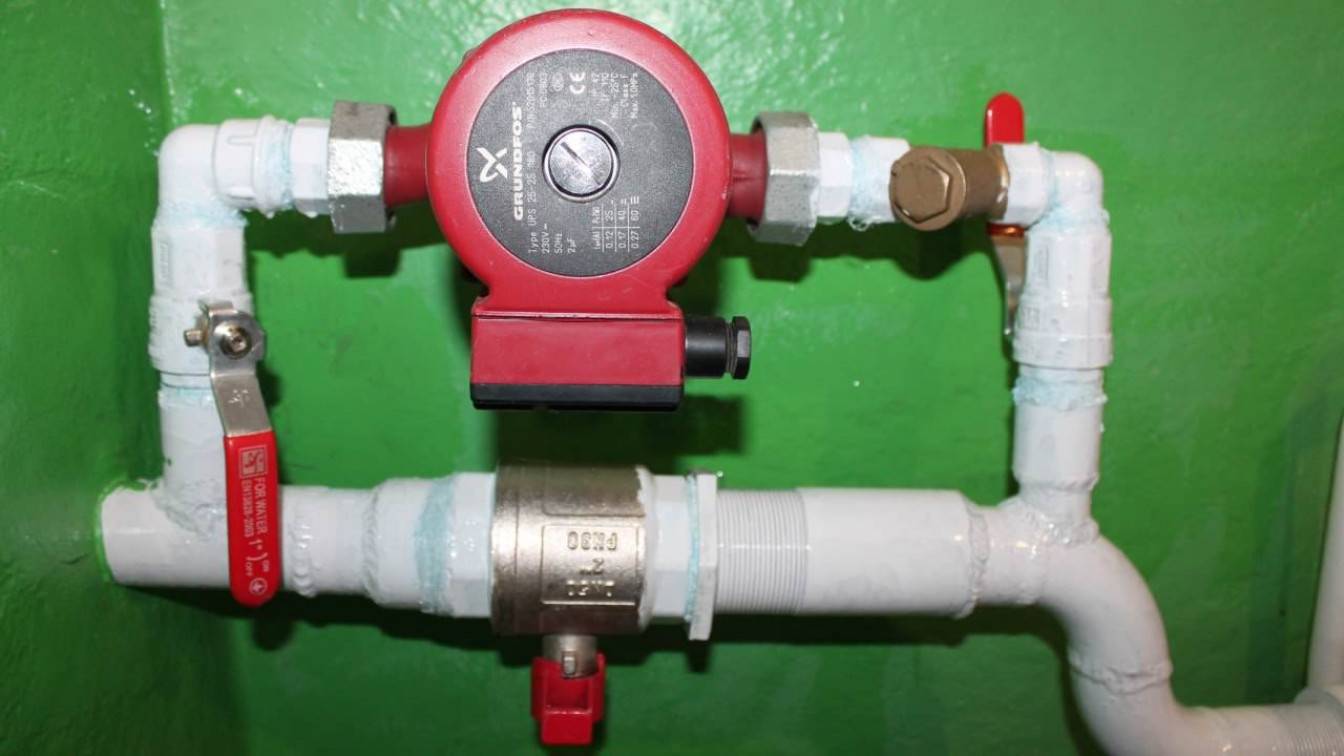

Байпас для установки циркуляционного насоса

Типы насосных узлов отопления

В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.

Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.

Помимо этого при монтаже нужно учитывать такие особенности:

  • В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
  • Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
  • Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.

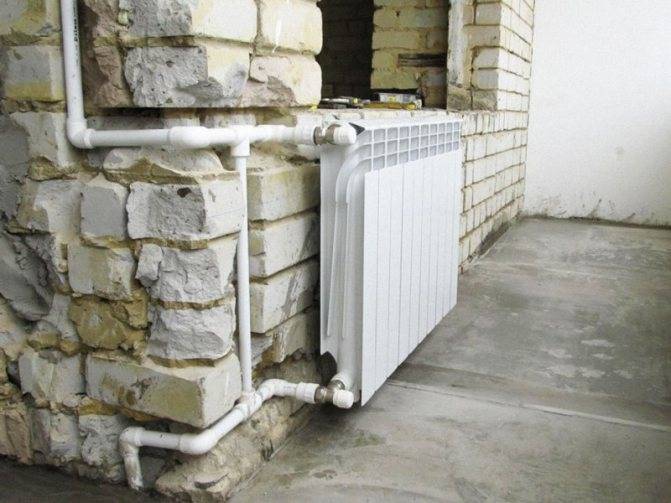

Обвязка радиатора с установкой байпаса, выполненная из металлопластиковых труб

Кстати, на иллюстрации показан именно тот случай, когда решено отказаться от участка подводки между тройником и радиатором – сразу следует переход на терморегулятор сверху и балансировочный кран снизу. В остальном же – никакого отличия, кроме особенностей технологии сборки узла и стоимости комплектующих (полипропилен – значительно дешевле).

Если планируется использовать только металлические трубы, то здесь возможны различные варианты. Иногда применяется сварка, но такой подход в последнее время теряет популярность, так как бывает вполне достаточно ассортимента представленных в продаже деталей с резьбовыми соединениями.

Схемы байпаса в системе отопления

Существует несколько алгоритмов действий, направленных на монтаж байпаса с насосом и без него

Чтобы полностью разобраться в вопросе, нужно уделить внимание расположению обхода и нюансам произведения манипуляций по отдельности для каждого случая

На радиаторе отопления

Применять элемент в двухтрубных и коллекторных разводках нет необходимости, решение будет максимально эффективным только при реализации однотрубной системы отопления.

Поскольку в последнем типе подключения радиаторы располагаются на магистрали последовательно, то при эксплуатации контура без обходной трубы первая батарея обязательно заберет большую часть тепла на себя и станет очень горячей.

В момент внедрения байпаса на батарее отопления достигается разделение потока на две части, первая уходит в приспособление, а вторая сохраняет температуру воды и поступает на выход, чтобы донести энергию до следующих приборов цепи.

На полотенцесушитель

Если мыслить рационально, то элемент, которым оснащается гигиеническая комната, мало чем отличается от обычной батареи. Одной из важных задач будет организация прохождения теплоносителя в обход конструкции, ведь в момент поломки нужно отсечь перемычку полотенцесушителя для его ревизии, в этом помогут краны.

При возникновении повышенного давления этот момент можно быстро отрегулировать, и приспособление в ванной будет защищено от гидроударов, что благотворно отразится на сроке службы.

Для циркуляционного насоса

Применение обхода будет полезным в системе с самотечным движением теплоносителя, где дополнительно вмонтирован циркуляционный насос для разгона потока в принудительном порядке. В момент отключения дополнительного оборудования система сможет продолжить эффективно работать за счет обходного элемента, если установка байпаса произведена правильно, нужно учесть уклон и диаметр трубы.

Закрытые системы отопления также часто оснащают приспособлением, этим достигается единственная цель, снятие насоса без слива воды из магистрали, поскольку в отсутствии прибора, отвечающего за принудительное движение жидкости, контур не сможет работать.

Разводка теплых полов

Часть смесительного узла применяется постоянно, вопрос, как сделать байпас в систему отопления, достаточно важен, ведь водяные теплые полы не смогут продуктивно функционировать. Поскольку жидкость на подаче может подыматься до 80 градусов, а в контуре полов она не должна быть больше 45 градусов, то потребуется внедрение специального узла.

Такие разводки всегда дополняют трехходовым клапаном, который отвечает за дозирование подачи горячей жидкости с котла. Оставшийся поток попадает в перемычку и смешивается с остывшим теплоносителем, возвращаясь для дальнейшего цикла.

С твердотопливным котлом

В этой ситуации специалисты формируют малый контур для циркуляции жидкости, обвод необходимо подключить к подаче и трехходовому клапану обратки другим концом. Специальный элемент в процессе эксплуатации смешивает остывшую воду с горячим потоком из перемычки, на пути к котлу температура теплоносителя остается в пределах 50 градусов.

Если не учесть необходимость такого приема, то холодные массы при попадании в твердотопливный агрегат вызовут образование конденсата на стенках корпуса. Со временем этот эксцесс станет причиной возникновения коррозии и снижению показателя, касающегося срока службы аппарата.

Схемы монтажа

Способ монтажаФото
Однотрубный отопительный контур: монтаж на обогревательный прибор
На насосе
В контуре теплых полов
В контуре отопления с твердотопливным котлом

Хотя мы и выяснили что это такое «байпасв системе отопления», однако при обустройстве в доме или квартире теплых водяных полов они выполняют совершенно инуюфункцию. В качестве обводной линии используется часть смесительного узла с трехходовым клапаном. Данный узел нужен для подготовки нагретой жидкости к переносу в контур теплых полов, поскольку температура теплоносителя в общей магистрали достигает до 80 ˚C, тогда как в системе она не должна превышать отметку в 45 ˚C.

В стандартном режиме клапан обеспечивает пропуск нагретой воды из общей сети в обогревательный контур в незначительном объеме. Остальной теплоноситель, протекая через обводной участок, смешивается с жидкостью из коллектора и подается обратно к отопительному котлу. В обогревательном контуре и коллекторе разница температур существенная, поэтому байпасный узел практически постоянно задействован, поскольку без него невозможна нормальная работа системы теплых полов.

Насосно-смесительный узел с байпасом IVAR

Цена и рекомендации

Если проанализировать цены на байпас и комплектующие, то можно подытожить, что они не такие уж и большие и полностью зависят от региона вашего проживания. Так, в Москве можно приобрести за 5000 рублей, а в Екатеринбурге всего за 3000 рублей. Эти суммы просто мизерные в сравнении с теми, которые вы сэкономите на отоплении при использовании этой трубы и кранов.

Как же выбрать подходящий байпас?

Просто следуйте нашим советам, и вы однозначно не прогадаете:

  1. Покупайте только сертифицированный товар.
  2. Потребуйте предъявить продавцу гигиенический сертификат.
  3. При визуальном осмотре, выбранный вами байпас должен быть гладким, без каких-либо вмятин, сколов и следов коррозии.
  4. Если на товаре есть резьбовые соединения, то проверьте, легко ли они закручиваются и откручиваться.
  5. Сварочные швы должны быть цельными, без пор.
  6. Купив товар, всегда сохраняйте чек и гарантийный талон, пока не истечет указанный в нем срок.

Каких видов бывают байпасы

Теплотехника предлагает три вида перемычек, устанавливаемых в однотрубных системах отопления. Каждый из видов применяется в зависимости от назначения системы и оснащенности дополнительным оборудованием. Так, различают следующие виды перемычек:

  • Простые нерегулируемые;
  • Перемычки с ручным регулированием;
  • Байпасы с автоматическим регулированием потока.

Первый тип представляет собой простой отрезок трубы, подключенный перед батареей к подающей и отводящей трубам отопления. Это самый простой и одновременно надежный вид байпаса.

Перемычка с ручным регулированием потока представляет собой отрезок трубы с установленным посередине краном-регулятором. Установка такого приспособления в системах отопления многоэтажных домов до сих пор остается спорной. Дело в том, что регулировка потока теплоносителя осуществляется вручную, поворотом крана на определенное количество делений, вплоть до полного перекрытия потока. В обычном состоянии это позволяет направить весь поток теплоносителя через батарею, но в случае аварийной ситуации можно забыть открыть кран и стояк останется в лучшем случае просто без тепла, в худшем случае придется чинить весь стояк и менять разорвавшиеся батареи на всех этажах здания.

Автоматический байпас представляет собой устройство инжекторного или клапанного типа, устанавливаемое в автономных системах отопления. Суть этого устройства заключается в следующем – для увеличения скорости потока теплоносителя в системах с естественной циркуляцией теплоносителя часто применяется нагнетающий насос. Это устройство обычно устанавливается на отрезке теплого пола. При отключении электричества теплоноситель движется в обход крыльчатки насоса, через перемычку, обеспечивая, таким образом, работоспособность системы. Большим минусом автоматического байпаса выступает его зависимость от качества теплоносителя. Вода в системе должна быть максимально чистой, не содержать известковых отложений, примесей и окалины. Именно поэтому при установке автоматического байпаса применяются дополнительные сетчатые фильтры.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

  • возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
  • такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
  • можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

  • подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
  • монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
  • необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
  • вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
  • при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
  • при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Назначение байпаса

Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.

Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.

В автономных отопительных контурах байпас используется для решения следующих задач:

  • Подключение отопительных приборов к однотрубной разводке;
  • Обвязка насосного оборудования;
  • Подключение распределительного коллектора водяного теплого пола;
  • Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.

Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

Байпас — что это такое?

Байпас — прибор, позволяющий поддерживать благоприятные условия в доме.

Специалистам этот термин хорошо знаком, в отличие от обывателей, не имеющих технического образования.

По виду байпасом является отрезок трубы, служащий перемычкой между трубой подачи и трубой обратки. По сравнению с магистральной разводкой диаметр байпаса гораздо меньше.

Функции байпаса:

  • регулировать количество подаваемой в радиаторы отопления горячей воды;
  • обеспечивать эффективность однотрубных отопительных систем;
  • поддерживать функциональность энергозависимых систем при перебоях с электричеством.

Эффективность однотрубных систем

Однотрубная система отопления устанавливается редко, но в домах советских времен ее еще можно встретить. Байпас помогает поддерживать необходимый баланс работы такого варианта.

Перемычка устанавливается на однотрубную разводку по следующим правилам:

  • Устройство должно находиться на максимально возможном удалении от стояка, ближе к радиатору.
  • Для установки обводной трубы используется труба с гораздо меньшим, чем у трубопровода, диаметром и тройник. Стыковка с системой осуществляется сваркой. Производители предлагают готовые конструкции с резьбовыми соединениями.
  • Между перемычкой и входным отверстием батареи устанавливается регулировочный вентиль.

Важно: в однотрубной системе установка байпаса обеспечивает создание простого терморегулятора. С его помощью можно создавать оптимальный микроклимат в помещении.

Где еще используют байпас

Помимо этого байпас устанавливается в теплом полу, в контуре твердотопливного котла и других. В каждом случае принцип работы перемычки имеет свои особенности. Это касается и места ее монтажа.

Байпас в водяной системе теплого пола

Зачастую теплый пол сооружается по коллекторной схеме. Это дает возможность обеспечит нормальную работу схемы. В результате можно создать нормальное давление и показатели температуры в разных контурах.

Коллекторно-смесительные узлы, применяемые при укладке труб, позволяют максимально точно сбалансировать контуры системы. Зачастую они оснащаются циркуляционными насосами и термостатическими устройствами. С их помощью происходит смешение теплоносителя из подачи и обратного потока. Таким образом, создается требуемая температура. Также такие элементы сбалансируют давление в разветвлениях системы.

В процессе монтажа теплого пола проводится установка обвязки

Несмотря на современные технологии, насос не способен плавно поменять напор. В новых моделях есть всего несколько ступеней регулировки. В результате производительность и напор регулируется с помощью индивидуальных балансировочных вентилей. Некоторые смесительные узлы оснащаются байпасами, которые имеют балансировочный клапан.

На практике многие специалисты считают такие элементы ненужными. Многие коллекторные узлы разработаны без байпаса. Но, несмотря на это, он выполняет определенные функции. Прежде всего, стоит отметить, что перемычка защищает насос от перегрузки. Также она предотвращает возникновение скачков давления. При необходимости излишек теплоносителя перенаправляется в обратку.

Перемычку можно приобрести в готовом виде

Байпас в системе твердотопливного котла

Регулировать работу оборудования очень сложно. В процессе горения твердого топлива создается очень большая температура. И это еще не все. В результате сгорания угля или древесины образуется много дыма, который содержит твердые взвеси. Они оседают в виде сажи.

Когда котел запускается, в него подается холодный теплоноситель. При этом создается большая разница температур, которая проявляется в виде конденсата на стенках теплообменника. Опасность такого явления заключается в том, что оно приводит к засорению каналов и дымохода. Также конденсат негативно сказывается на состоянии чугунных и стальных теплообменников.

С помощью обвязки создается малый контур системы

Чтобы устранить такую проблему, необходимо сократить время между поступлением и прогревом теплоносителя во время запуска. Справиться с этим поможет малый циркуляционный круг, в состав которого входит байпас. Благодаря нему нагрев проводится очень быстро, а конденсат не образуется. На обратке на магистрали устанавливается специальный кран или термостатический клапан, который рассчитан на определенную рабочую температуру.

В системе может быть несколько перемычек Готовый насос с перемычкой Установка стальной трубы-перемычки

Когда теплоноситель нагревается до определенного значения, клапан начинает приоткрываться. Холодная вода подается в контур, а горячая – в трубы. Такой плавный запуск позволяет защитить котел от многих негативных факторов. Это значительно продлевает срок службы агрегата и всей системы.

Байпас является весьма важным элементом отопления. Поэтому в случае необходимости специалисты рекомендуют обустроить его в системе. Такое устройство позволит повысить эффективность отопления и создать оптимальные условия для проведения ремонта элементов коммуникации. Когда проводится установка байпаса, необходимо знать принципы его работы.

https://youtube.com/watch?v=-9fwqhEX2R4

Тепло в квартире или доме — это то, что очень цениться в нашей полосе. Инженерами разработаны различные сложные и не очень системы, призванные поддерживать комфортную температуру в помещениях

Важно не только нагреть трубы и радиаторы до максимальной температуры, но и грамотно распределить это тепло, получить именно ту температуру, которая необходима в данном конкретном помещении или точке. Одним из самых дешевых и при этом эффективных способов регулирования температуры в помещении является байпас

Чаще всего его устанавливают между прямой и обратной трубой, для регулировки потоков теплоносителя Об особенностях размещения, видах и выгодах использования такого несложного устройства вы узнаете в нашей статье.

Сборка обходного узла при установке радиатора

Собственно сам байпас при монтаже батарей может изготавливаться, к примеру, с использованием:

  • отрезка полипропиленовой трубы;
  • двух кранов и тройников;
  • двух муфт;
  • двух коротких труб-отводов.

Длину отрезка трубы для обходного узла, конечно же, следует подбирать с учетом расстояния между выходами подключаемого отопительного оборудования.

Производится сборка байпаса в следующем порядке:

  • краны прикручиваются к муфтам;
  • к муфтам с другой стороны посредством утюга привариваются отводы;
  • к каждому отводу приваривается по тройнику;
  • к горизонтальным выходам тройников приваривается основная труба байпаса.

Обходные узлы из труб другой разновидности собираются примерно по той же схеме с использованием резьбовых соединений и льняной нити или же сварки.

При врезке радиатора к крайним выходам тройников байпаса в последующем подключается отводящие и подводящие трубы стояка либо нижней магистрали. Батарея включается в систему через краны.

Пошаговая инструкция по установке байпаса

Желательно, чтобы систему отопления, включая байпасы, монтировали специалисты, которые могут правильно все рассчитать, произвести монтаж, пусконаладочные работы и опрессовку в соответствии с правилами и нормами, предусмотренными в данной сфере строительства. Однако если вы считаете, что и сами сможете со всем справиться и уверены на 100% в своих сила, тогда следует ознакомиться с инструкцией по монтажу.

Самое главное на начальном этапе произвести грамотный расчет байпаса. Затем потребуется приобрести готовые конструкции или сделать их самостоятельно. Для тех, кто делает систему отопления впервые, лучше воспользоваться первым вариантом. Это позволит снизит вероятность ошибки практически до нуля, так как готовые детали уже рассчитаны на ту или иную трубу и вам не придется ломать голову. После того, как вы определитесь с типом оборудования и приобретете все необходимое, можно приступать к монтажу.

Самое главное нужно помнить, что байпас никогда не устанавливают на стояк. Он должен быть смещен ближе к радиатору отопления не менее, чем на 2/3 длины трубы. Делать байпас вплотную к батарее тоже не надо, так как это спровоцирует его перегрев и изменение параметров потока, что дестабилизирует всю систему.

Нельзя на бесклапанный байпас устанавливать вентиль или задвижку. При всем своем удобстве, такое решение нарушает правила пользования отоплением в многоквартирных домах, так как устанавливать на стояки дополнительные элементы, способные изменить или нарушить поток жидкости, запрещено. Ведь это сложная система, в которой даже малейшие изменения параметров способны нарушить ее работоспособность. Сужение диаметра байпаса относительно остального трубопровода должно быть рассчитано правильно, что позволит не бояться снижения обогревательной способности радиаторов.

Если ваша система отопления монтируется из полипропиленовых труб, то для монтажа следует использовать специальный паяльник. При врезке байпаса в действующую систему отопления, необходимо вырезать участки трубы с приборами, устанавливать на срезы тройники и посредством них собирать систему уже с обходной трубой меньшего диаметра. После завершения монтажа байпаса осуществляют подключение устройства, которое с помощью него обойдено и их совместную опрессовку. Создав в системе давление, которое в 1, 5 раза выше расчетного, нужно подождать некоторое время, наблюдая за трубопроводом. Если течей и отпотевания нигде не обнаружено, то произведенную работу можно считать успешной.

Если вы производите установку каких-то сложных смесительных узлов или фильтрующих элементов на водопроводе, то стоит воспользоваться теми инструкциями, которые предоставляет производитель этого оборудования

В любом случае, монтаж байпаса должен производиться с очень большой осторожностью, так как ошибка может привести к ухудшению работы системы и необходимости все переделывать

Важно, чтобы непосредственно возле установленного вами байпаса находились какие-либо опоры или крепления для труб. Если этого не будет, то нагретая труба может изогнуться, что кардинально испортит весь внешний вид

Очень большой диаметр обходной трубы обеспечит постоянный поток теплоносителя именно по ней, а не по батарее, что может вообще нарушить всю систему отопления. Ну и немаловажным фактором является эстетическая составляющая. Старайтесь монтировать трубы аккуратно и ровно, размещая все элементы под прямыми углами. Это обеспечит красивый и стройный внешний вид всей отопительной системы, и она сможет сочетаться с любым интерьером даже без особой маскировки.

В целом же сооружение байпаса своими руками вполне доступно большинству людей, необходимо лишь немного заранее почитать инструкции и позаботиться о порядке проведения работ. В качестве итога стоит отметить, что такой элементарный и незаметный элемент отопительной системы играет очень важную роль в правильном функционировании отопления всего дома. Если расчет, подбор и монтаж выполнить грамотно, воспользовавшись советами специалистов, то дальнейшее использование всего отопительного либо водопроводного оборудования будет таким же легким и непринужденным, как это и обязано быть. Реальная экономия при использовании закольцованных систем отопления может составлять около 10% от всех энергетических затрат на эти цели.

Общие советы по подключению радиатора

На данный момент существуют разнообразные схемы и способы подключения радиаторов. Но есть несколько общепринятых особенностей, которые рекомендуется учитывать, не зависимо от метода установки.

Основным местом для установки радиаторов является область под окнами. Это делается, чтобы не пустить холодный воздух от стекла в дом, а также препятствует возникновению конденсата.

При этом длина прибора не должна превышать 70% ширины окна, в противном случае окна будут периодически запотевать. Также, для оптимальной циркуляции тепла, радиатор должен находиться от 8 до 12 см от пола, и от 3 до см от стены.

Перед установкой уточнить систему подачи тепла, так как в зависимости от нее могут понадобиться различные типы радиаторов.

Место интеграции радиатора

Имеете ли вы последовательное подключение батарей отопления или более усложнённое – параллельное, в любом случае помните, что подача тепла является не единственной функцией этих агрегатов. Дополнительный бонус подобных устройств заключается в предоставлении радиаторами неплохой защитой от «холодного» вторжения ветров и сквозняка.


Последовательное и параллельное подключение радиаторов отопления

Поэтому не удивительно, что именно под подоконниками находят своё пристанище эти спасительные устройства. Радиаторы отопления способны обеспечить отличную тепловую завесу, особенно в локализации оконных проёмов.

Перед использованием конкретного вида подключения схематически составьте план, на котором чётко и визуально обозначьте места расположения устройств, проведите верные расчёты монтажного расстояния.

Радиаторы расположены правильно в следующих случаях:

  • устройства находятся на расстоянии 100 мм от нижней линии подоконника;
  • расстояние до пола – 120 мм;
  • расстояние до стен – 20 мм.

Применение в обвязке радиатора

Схемы с обходной магистралью на радиаторах применяются как в однотрубных, так и в двухтрубных СО.В однотрубной системе отопления байпас устанавливается для того чтобы в случае прекращения циркуляции теплоносителя по батарее, отопительный контур продолжал работать. Кроме этого, еще одной важнейшей функцией данного элемента является передача одинакового количества тепловой энергии всем радиаторам, расположенным в отопительном контуре.

В вертикальных схемах, обводная перемычка устанавливается между подающим и обратным патрубком батареи. Проходное сечение этого элемента, как правило, на один размер (калибр) меньше подводящего трубопровода.

В горизонтальных схемах СО магистральная труба сама является байпасом и выполняется одинакового сечения по всей длине контура.

Байпас в двухтрубной системе отопления применяется для регулирования температуры теплоносителя. В централизованных и автономных СО, данный элемент применяется для получения возможности осуществления профилактических и ремонтных работ без отключения от отопительной системы или остановки котельного оборудования.

Для перенаправления теплоносителя из радиатора на байпас применяется:

  • Запорная арматура (шаровые краны).
  • Трехходовой клапан с терморегулятором.

Совет: если планируется установка обходного трубопровода на обвязку батарей в доме с централизованной СО, то сделать это можно только получив разрешение управляющей компании, представители которой перекроют стояк для выполнения работ.

На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания. По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном , между двумя подключениями линии циркуляционного насоса.

Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. А так же его устанавливают в случае, каких — либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.

Обратный клапан в отоплении

Обратный клапан в отоплении можно установить на байпасе вместо крана . Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Включение в байпас автоматического обратного клапана является спорным. В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина и т. д.), что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя.

Установка байпаса

Установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру. Место установки должно быть не слишком близко к котлу, чтобы не допустить перегрева насоса. Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости.

Для работы отопления с естественной циркуляцией кран должен быть открыт и отключен циркуляционный насос. Когда система отопления функционирует в режиме принудительной циркуляции, краны открыты, кран закрыт и включен насос.

Байпас радиатора

Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.

Выводы и полезное видео по теме

Ошибки в монтаже байпаса радиатора, которые приводят к плохому прогреву теплоотдающего элемента:

Почему нельзя устанавливать запорный кран на байпасе радиатора в многоквартирном доме:

Как собрать обводную трубу с насосом таким образом, чтобы было удобно разбирать уже установленное и подключенное изделие и проводить плановое обслуживание элементов и ремонт:

Несложное инженерное решение – байпас – позволяет сделать систему отопления наиболее эффективной и добиться комфортного теплового режима во всех помещениях.

Поломка отдельных элементов магистрали или отключение электричества не доставит больших проблем. Теплоноситель будет циркулировать по магистрали и в доме будет тепло.

Или у вас имеется положительный опыт сборки? Поделитесь им, пожалуйста. Возможно кому-то из домашних мастеров удастся избежать ошибок благодаря вашим рекомендациям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
