Тепловой узел: виды, эксплуатация, установка

2 Устройство и схема теплового узла

Тепловой узел, монтаж которого обеспечивается по предварительному проекту в коммунальные системы многоквартирных домов, изготавливается из целого комплекса оборудования и приборов. Такое устройство способно выполнять от одной до нескольких функций, таких как:

  1. Измерение количества и массы тепловой энергии, ее давления, температуры жидкости, циркулирующей по трубопроводу и времени функционирования.
  2. Накопление и хранение этой информации на локальном носителе.
  3. Отображение ее на приборах учета.

На основе полученных данных осуществляется проверка за работой отопительного оборудования в многоквартирных домах, его регулирование и обслуживание.

Учетным прибором выступает такое устройство, как счетчик, схема которого состоит из:

  1. Термопреобразователя сопротивлений.
  2. Тепловычислителя.
  3. Первичного преобразователя расхода.

Зависимо от того, установка какой модели первичного преобразователя имела место (с вихревым, ультразвуковым, электромагнитным или тахометрическим вариантами измерения), теплосчетчик может иметь в своем составе фильтры и датчики давления.

Узел учета тепловой энергии состоит из следующих элементов:

  1. Запорной арматуры.
  2. Теплового счетчика.
  3. Термопреобразователя.
  4. Грязевика.

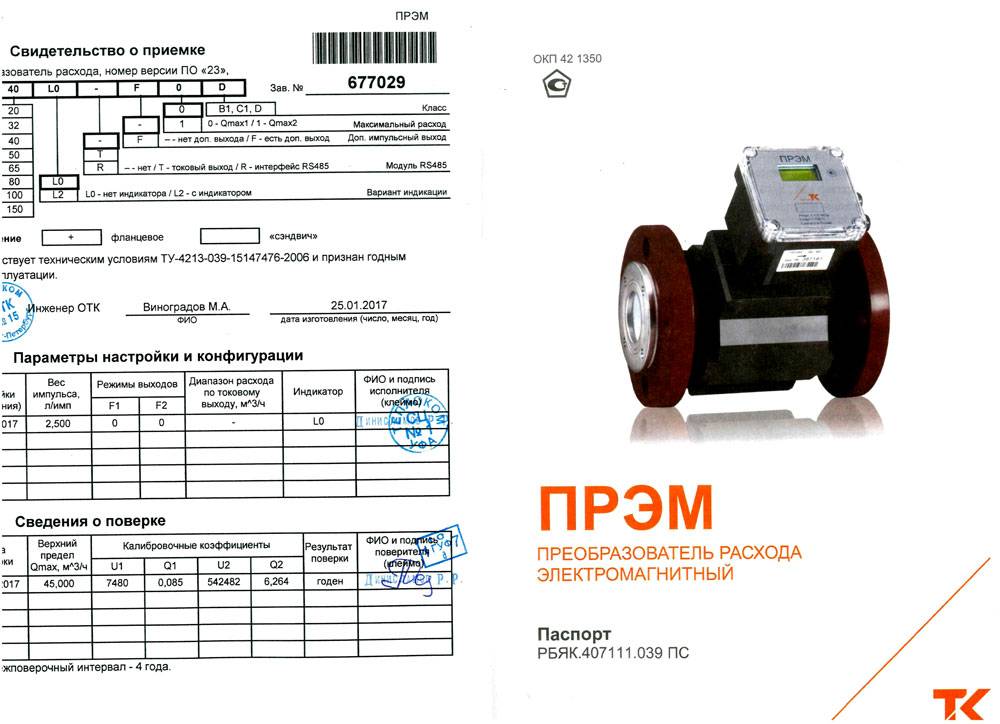

  5. Расходомера.
  6. Теплового датчика обратного трубопровода.
  7. Дополнительного оборудования.

Монтаж схемы учетного оборудования тепловой энергии в квартирный дом, в свою очередь, подразумевает следующие принципиальные требования:

  • необходимость производить монтаж схемы учетного оборудования исключительно у границ раздела балансовой принадлежности трубопроводах в местах, наиболее приближенных к основным задвижкам источника отопления;
  • запрет на организации проекта отбора теплоносителя на личные нужды в системе коммунального теплоснабжения;
  • регулирования среднечасовых и среднесуточных параметров теплоносителя производятся по показаниям учетного оборудования;
  • учетные прибора монтируются на обратных трубопроводах магистралей и размещаются до места подсоединения подбиточного трубопровода.

к меню

2.1 Кто устанавливает и обслуживает тепловой узел в квартирных домах?

В многоквартирных зданиях работает центральное отопление (ТС) и горячее водоснабжение (ГВС), магистральный трубопровод для подачи которых располагается в подвалах, оснащая его запорной арматурой. Последняя позволяет отключать внутридомовую систему подачи отопления от внешней сети.

Сам тепловой узел оснащается грязевиками, запорной арматурой, контрольно-измерительными приборами и имеет в конструкции такое устройство, как элеватор. Из них постоянного обслуживания требует, как правило, грязевик, которые представляет собой стальную трубу диаметром Ду=159-200мм и необходим для сбора грязи, поступающей из магистрального трубопровода для защиты трубопроводов и отопительных приборов от загрязнения.

Установка термо-узла, его обслуживание, в том числе очистка – работа слесарей обслуживающих жилой дом, выполняя требования организации, предоставляющей жилищно-коммунальные услуги.

к меню

Принцип работы

Рассматривая схему элеватора отопления нельзя не отметить схожесть готового оборудования с водными насосами. Причем для работы не нужно получение энергии из других систем.

По внешнему виду основная часть устройства напоминает гидравлический тройник, который установлен на обратном контуре отопительной системы. Через обычный тройник тепловой носитель спокойно бы проходил в обратку, минуя батареи. Эта схема теплового узла являлась бы нецелесообразной.

В стандартной схеме отопительного элеватора находятся следующие элементы:

  1. Предварительная камера и труба подачи теплового носителя с установленным в конце соплом определенного диаметра. Через него циркулирует вода из обратного контура.
  2. На выходе установлен диффузор, который предназначен для подачи теплоносителя пользователям.

На сегодняшний день можно встретить узлы, в которых размер сопла регулируется электрическим приводом. За счет этого можно автоматически настраивать требуемую температуру циркулирующей воды.

Выбор схемы отопительного узла с электрическим приводом делается с учетом того, чтобы была возможность менять коэффициент смешения теплового носителя в диапазоне 3-6 ед. Это невозможно выполнить в элеваторах, где не меняется сечение сопла

Таким образом, узлы с регулируемым соплом позволяют значительно снизить затраты на отопление, что немаловажно для многоэтажных домов с центральными счетчиками

Схема теплоузла

Если в системе отопления используется схема теплоузла многоквартирного дома, то ее качественную работу можно организовать лишь при условии, что рабочее давление между обраткой и подающим контуром будет выше расчетного гидравлического сопротивления.

Схема работы элеватора в тепловом узле следующая:

  • горячий тепловой носитель подается по центральному трубопроводу в сопло;
  • циркулируя по трубам небольшого диаметра, теплоноситель начинает увеличивать скорость;
  • причем появляется разряженная зона;
  • появившийся вакуум «подсасывает» воду из обратного контура;
  • турбулентные водяные потоки через диффузор переходят к выходу.

Схема плановой проверки состояния работы элеваторного узла

Одним из достоинств системы считается простота эксплуатации. Устройство не требует круглосуточного контроля, достаточно проводить плановые осмотры. Такого рода обследование лучше выполнять по следующему алгоритму:

  1. Проверка целостности труб;
  2. Сверка приборов, подстройка датчиков давления и термометров;
  3. Расчет потерь давления при прохождении воды через сопло;
  4. Расчет коэффициента смещения. Данную величину необходимо учитывать при настройке системы, так как даже безупречно смонтированный и установленный узел и трубопровод со временем изнашиваются.

После проведения плановой проверки система опечатывается, чтобы зафиксировать ее настройки и предотвратить несанкционированные изменения.

С чего начать?

Задумку с воздушным обогревом рекомендуется выполнять поэтапно, тщательно проверяя свою работу, потому что цена ошибки слишком велика. Конечно, лучше всего это делать на стадии проектирования жилища, но при желании это можно реализовать и на готовом объекте. Последовательность такая:

Рекомендуем: Почему светодиодная лампа светится в выключенном состоянии?

Выполнение расчетов тепловой мощности, потребной на обогрев дома. Выбор воздушной отопительной системы. Разработка схемы.

Пройдя эти этапы, вы выйдете на подбор и приобретение оборудования, а после перейдете к монтажным работам, которые сможете выполнить своими руками или с помощью специализированных организаций.

Модели на базе теплообменника

Существует еще одна разновидность теплового узла частного дома — на основе теплообменника. В таком случае к устройству присоединен специальный теплообменник, который разделяет жидкость из теплотрассы от жидкости в помещении. Подобная функция необходима для дополнительной подготовки теплоносителя с помощью различных присадок и фильтрующих устройств. Схема расширяет возможности в регулировке давления и температурного режима теплоносителя внутри здания. Таким образом затраты на отопление постройки существенно снижаются.

Для подмешивания воды с разной температурой необходимо использовать термостатические клапаны. Подобные системы нормально взаимодействуют с радиаторами из алюминия, но чтобы последние прослужили максимально долго, необходимо тщательно выбирать теплоноситель, отказываясь от низкокачественного сырья. Конечно же, уследить за качеством жидкости проблематично, поэтому лучше отказаться от этого материала, отдав предпочтение биметаллическим или чугунным радиаторам.

Схема подключения ГВС подразумевает использование теплообменника. Такой метод обеспечивает массу плюсов, включая:

  1. 1. Возможность регулирования температуры воды.
  2. 2. Возможность изменения давления горячего теплоносителя.

Монтаж узла прохода вентиляции через кровлю

Распространенные варианты подключения

Если вы решили обустроить однотрубную систему, придется выбирать между двумя видами:

  • простая схема без регуляции;
  • «ленинградка» с возможностью отключения отдельных радиаторов.

По способу управления первый вариант явно уступает второму, единственный его плюс – бюджетная стоимость.


Монтаж простой однотрубной системы горизонтального или вертикального типа отличается простотой и надежностью, однако регулировка температуры в сети невозможна (+)

Установка «ленинградки» обойдется чуть дороже, так как кроме труб необходимо приобрести комплект запорных кранов. С помощью байпасов и клапанов можно уменьшать/увеличивать количество теплоносителя, подаваемого в радиатор.

«Ленинградка» признана профессиональными теплотехниками лучшим вариантом однотрубной системы для 2-этажного жилого дома.

Комплектация и монтаж оборудования

  • насос циркуляционного типа;
  • газовый или электрический котел (мощность зависит от размеров дома, характеристик теплоносителя и т.д.);
  • расширительный бак;
  • трубы 20 мм и 25 мм;
  • переходники, прокладки, заглушки;
  • комплект радиаторов;
  • краны Маевского.

Наряду со стальными трубами могут применяться полимерные или металлопластиковые, причем последним отдается предпочтение.


В отопительных контурах с закрытыми расширительными бачками стравливание воздуха производится с помощью автоматических спусников, оснащенных запорными клапанами и поплавками, или кранами Маевского, снабжающими каждый радиатор

Сначала находят подходящее место для котла и монтируют его, затем собирают трубопровод, ведущий к радиаторам. В местах радиаторных ответвлений и байпасов фиксируют тройники. Насос врезают на обратке, рядом с входным отверстием в котел, и подключают к электропитанию.

Место монтажа открытого расширительного бака – наивысшая точка системы, закрытый можно монтировать в любом удобном месте, например, в бойлерной. Радиаторы подвешивают к стенам с помощью специальных креплений, оборудуют заглушками и кранами.

Монтаж и установка узлов учета энергии – порядок действий

Монтаж узлов учета на объектах подразумевает два фронта работ: врезание тепломеханических деталей в трубы и проведение работ по электромонтажу.

Итогом всех действий является подключение датчиков и расходомеров к вычислителю. После этого производится запуск вычислительного блока. Следующим этапом является отладка всех подключенных модулей. Она проводится при помощи программной настройки вычислителя и последующего тестирования системы. Сдача узла производится после успешного прохождения проверки.

Порядок действий по установке узлов учета:

  1. Составление проектно-сметной документации на узел теплоучета
  2. Согласование проекта в компании-поставщике
  3. Оформление комплектации прибора
  4. Производство модулей узла по имеющимся чертежам
  5. Врезка модульных блоков в имеющиеся сети
  6. Производство работ по электромонтажу и отладке
  7. Сдача готового проекта заказчику

Как установить правильно

Металлические радиаторы, кроме чугунных, достаточно легкие. При их креплении проблем с несущей способностью стен из газобетона или кирпича не возникает. Но в некоторых случаях, например каркасных домах или помещениях с большой площадью остекления, оборудование может фиксироваться к полу.

Для подбора крепежа учитывается нагрузка от батареи. Чугунные можно вешать на крепкие крюки или крепить напольными кронштейнами, легкие стальные и алюминиевые — на пластинчатые кронштейны или накладные уголки. Схема установки:

  • на 8 секций — 2 сверху и 1 снизу;
  • на каждые добавочные 5-6 секций — еще 1 сверху и 1 снизу.

Стальной панельный радиатор схема

При таком расположении крепежа прибор отопления будет устойчиво и надежно зафиксирован на стене. Размещать кронштейны рекомендуется ближе к наружным секциям.

Крепление к стене

Установку начинают с разметки поверхности. Отмечают на стене сначала точки для крепления нижних кронштейнов и прикручивают их с ослаблением.

Затем откладывают вверх межосевое расстояние, отмечают точки и монтируют верхние кронштейны.

Радиатор вешают на стену и проверяют горизонтальность. При необходимости проводят регулировку. После этого окончательно фиксируют кронштейны.

Безопасность эксплуатации

Современные АИТП обеспечивают максимальную безопасность и обслуживаемому их персоналу, и потребителям. Главное условие: теплопункт должен обслуживаться работниками, которые прошли специальное обучение и имеют соответствующие допуски. Их следует ознакомить с правилами эксплуатации конкретного ИТП и технической документацией.

Основное правило, которое следует соблюдать для безопасной эксплуатации ИТП: насосное оборудование и автоматику запрещено запускать при отсутствии теплоносителя и при перекрытой запорной арматуре на входе. Кроме того, лица, обслуживающие ИТП, должны контролировать:

  • Уровни давления на манометрах, которые устанавливаются на трубопроводах.
  • Показатели шума и вибрации (они должны быть в пределах нормы).
  • Нагрев электродвигателей установок.
  • Промывку систем перед запуском теплопункта.

Важно помнить, что при наличии давления в системе разборка регуляторов запрещена и также не допускается применение чрезмерного усилия при ручном управлении клапаном

Вероятные неполадки

Как правило, большинство неполадок в элеваторном узле возникает по следующим причинам:

  • образование засора в оборудовании;
  • изменения в диаметре сопла в результате эксплуатации оборудования – увеличение сечения усложняет регулировку температуры;
  • засоры в грязевиках;
  • выход из строя запорной арматуры;
  • поломки регуляторов.

В большинстве случаев выяснить причину неполадок достаточно просто, поскольку они сразу отражаются на температуре воды в контуре. Если перепады и отклонения температуры от нормативов незначительны, что, вероятно, имеет место зазор или же сечение сопла несколько увеличилось.

Перепад в температурных показателях более 5 ℃ свидетельствует о наличии проблемы, решить которые могут только специалисты после проведения диагностики.

Если в результате окисления от постоянного контакта с водой или непроизвольного сверления возрастает сечение сопла, нарушается балансировка всей системы. Такой изъян нужно как можно быстрее исправить.

Стоит отметить, что в целях экономии финансов и использования отопления более эффективно, на тепловых узлах могут устанавливать электросчетчики. А приборы учета горячей воды и тепла дают возможность дополнительно снизить расходы на коммунальные платежи.

Особенности работы ЦТП монтаж тепловых пунктов

Отопительную систему подпитывает обратный трубопровод теплосетей. Источники тепла и системы транспорта тепловой энергии Источником тепла для ТП служат теплогенерирующие предприятия котельные , теплоэлектроцентрали.

Вода, из наружной водопроводной сети подается в подогреватель ГВС.

Компенсация понижения уровня давления осуществляется посредством группы насосов. Просмотрено: Схему ГВС можно обозначить как одноступенчатую, независимую и параллельную.

Режим коррекции — автоматический. Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например ванных комнат в многоквартирных жилых домах. Расход горячей сетевой воды на подогреватель II-ой ступени регулирует регулятор температуры клапан термореле в зависимости от температуры воды за подогревателем II-ой ступени.

Рекомендуем: Как измеряется петля фаза ноль

Принципиальная схема индивидуального теплового пункта утверждается. Тепловые пункты

Акт на промывку и опрессовку систем тепловые сети, отопительная система и система горячего водоснабжения. ИТП для отопления, горячего водоснабжения и вентиляции. Проектную документацию со всеми необходимыми согласованиями

Все это оборудование должно работать исключительно в автоматическом режиме, поэтому критически важно правильное налаживание всего комплекса оборудования для работы в конкретном доме

ЦТП должны размещаться на границах микрорайонов кварталов между магистральными, распределительными сетями и квартальными. Одна из них — это отопительная система. При наличии ЦТП в каждом отдельном здании обязательно устройство ИТП, который выполняет только те функции, которые не предусмотрены в ЦТП и необходимы для системы теплопотребления данного здания.

Это устройство можно представить в виде емкости. Но стоимость такого устройства намного выше, хотя его использование более экономично. Расход тепла контролируется и учитывается. После элеватора еще и обратку считать будет.

После элеваторного узла смешанный теплоноситель подается в систему отопления здания. Монтажная компания должна быть членом СРО. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления. Создание принципиальной схемы индивидуального теплового пункта в AutoCAD P&ID

Назначение и функции узла

Вода в сетях централизованного теплоснабжения достигает температуры 150 °С и движется по наружным магистралям под давлением 6—10 Бар. Зачем поддерживаются столь высокие параметры теплоносителя:

  1. Чтобы высокотемпературные котлы либо другое теплосиловое оборудование функционировало с максимальным КПД.
  2. Для доставки нагретой воды в районы, отдаленные от котельной или ТЭЦ, сетевые насосы должны создавать приличный напор. Тогда на тепловых вводах близлежащих зданий давление достигает 10 Бар (опрессовка – 12 Бар).
  3. Транспортировка перегретого теплоносителя выгодна экономически. Тонна воды, доведенная до 150 градусов, содержит значительно больше тепловой энергии, нежели аналогичный объем при 90 °С.

Согласно действующим нормативным документам, температура теплоносителя, подаваемого в систему водяного отопления жилого либо административного здания, не должна превышать 95 °С. Да и напор 8—10 атмосфер слишком велик для внутридомовой теплосети. Значит, указанные параметры воды нужно подкорректировать в меньшую сторону.

Элеватор — это энергонезависимое устройство, понижающее давление и температуру входящего теплоносителя путем подмешивания охлажденной воды, поступающей из системы отопления. Показанный выше на фото элемент входит в состав схемы теплового узла, устанавливается между подающим и обратным трубопроводом.

Третья функция элеватора – обеспечить циркуляцию воды в домовом контуре (как правило, однотрубной системы). Вот почему данный элемент представляет интерес – при внешней простоте он совмещает 3 устройства – регулятор давления, смесительный узел и водоструйный циркуляционный насос.

Элеваторный элемент со сменным соплом

Монтаж УУТЭ: важные аспекты

Любое вмешательство в функционирование теплового узла санкционируется теплоснабжающей организацией. Выполнение монтажных работ на тепловом пункте лицом, не имеющим допуска, и не аттестованным в установленном порядке, чревато выходом всей системы из строя.

Монтаж узла учета тепла в обязательном порядке производится с соблюдением техники безопасности, противопожарными и санитарными нормами только специально обученным техническим персоналом.

Стоимость внедрения типового 2х-канального узла учета теплоэнергии на диаметр 50

Стоимость узла учета тепловой энергии зависит от большого количества параметров: диаметров труб по которым теплоноситель поступает на объект, количество и тип вводов, необходимое количество точек учета, канальность счетчиков, возможности удаленного съема показателей и других характеристик объекта.

Состав работ по внедрению УУТЭна базе разных производителей:

Ду 50 ВИС.ТС

Разработка проекта УУТЭ с согласованием

45 000

в составе комплекса работ

Поставка оборудования и материалов:Вычислительный блокКомплект расходомеров, термопар, датчиковСопутствующие материалы, трубы, фитинги, задвижки

160 000

Строительно монтажные работы

88 000

Сдача и оформление актов ввода в эксплуатацию

27 000

ИТОГО:

320 00

Срок выполнения работ: от 35 рабочих днейЭтап 1. Запрос технических условий в теплоснабжающей организации, разработка и согласование проекта узла учета тепловой энергии – 14 рабочих дней;Этап 2. Закупка и поставка оборудования и материалов – 10 рабочих дней;Этап 3. Строительно-монтажные работы – 5 рабочих дней;Этап 4. Сдача УУТЭ в эксплуатацию теплоснабжающей организации – 6 рабочих дней;Этап 5. Гарантийные обязательства на работы и оборудование 12 месяцев.

Для уточнения цены по вашему объекту позвоните +7 (495) 777-22-10 нашему специалисту по узлам учёта тепла и он уточнит все необходимые детали чтобы подобрать оборудование и рассчитать стоимость всех работ. Также отправить заявку можно с помощью онлайн формы или на электронную почту audit@energocert.ru и мы с Вами свяжемся.Выезд инженера для первичного обследования объекта бесплатный.

При разработке проекта используется следующая нормативно-техническая документация:

  • Правила коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034 (далее – Правила учета);
  • Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды (ПБ 10-573-03) утв. постановлением Госгортехнадзора РФ от 11 июня 2003 г. № 90;
  • Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей, утв. Министерством топлива и энергетики Российской Федерации 3 апреля 1997 г.;
  • Правила устройства электроустановок;
  • Правила технической эксплуатации тепловых энергоустановок, Утверждены приказом Министерства энергетики РФ от 24 марта 2003 г. №115;
  • «Рекомендации по выбору, установке и эксплуатации приборов учёта расхода тепловой энергии, холодной и горячей боды для энергоресурсосбережения б жилищно-коммунальной сфере», подготовленные Академией коммунального хозяйства им. К.Д. Памфилова;
  • Справочник по наладке и эксплуатации водяных тепловых сетей. В.И. Манюк и др., Москва, 1988 г.;
  • «Методика определения максимальных и минимальных расходов теплоносителя и воды на тепловых пунктах при выборе тепло- и водосчетчиков», М.А. Лапир, Управление Топливно-Энергетического Хозяйства правительства Москвы, 27.10.1998г.;
  • СП 41-101-95 «Проектирование тепловых пунктов»;
  • СП 60.13330.2012 «Отопление, вентиляция и кондиционирование»;
  • СП 124.13330.2012 «Тепловые сети»;
  • СНиП 3.05.06-85 «Электротехнические устройства»;
  • СНиП 3.05.07-85 «Системы автоматизации»;
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
  • ГОСТ 2.701-2008 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»;
  • ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов»;
  • ГОСТ Р21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»;
  • ГОСТ 21.208-2013 «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»;
  • ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов»;
  • ГОСТ 21.602-2003 «Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования»;

Немного о недостатках

Несмотря на то, что тепловой узел имеет много преимуществ, есть у него и один существенный недостаток. Дело в том, то элеватором невозможно регулировать температуру выходящего теплоносителя. Если измерение температуры воды в обратном трубопроводе показывает, что она слишком горячая, необходимо будет ее понизить. Осуществить такую задачу можно только путем уменьшения диаметра сопла, однако, это не всегда возможно ввиду конструкционных особенностей.

Иногда тепловой узел оборудуют электроприводом, с помощью которого удается подкорректировать диаметр сопла. Он приводит в движение основную деталь конструкции – дроссельную иголку в виде конуса. Эта игла перемещается на заданное расстояние в отверстие по внутреннему сечению сопла. Глубина перемещения позволяет изменять диаметр сопла и тем самым контролировать температуру теплоносителя.

На валу может быть установлен как привод ручного типа в виде рукоятки, так и электрический дистанционно управляемый двигатель.

ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРИБОРАМ И УЗЛАМ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

4.1. Приборный учет расхода тепла может осуществляться как отдельно, так и в составе комплекса энергосберегающих мероприятий.

4.2. Узлы коммерческого учета расхода тепла сооружают на границах балансовой принадлежности тепловой сети и их количество и место установки в системе теплоснабжения города (района) зависят от конкретной структуры этой системы и балансовой принадлежности ее объектов. Выбор места установки узлов коммерческого учета производится в соответствии со структурами систем теплоснабжения, представленными на рисунке.

Обозначения:

I – VI – варианты схем; ТСО – теплоснабжающая организация; АБ – абонент; ОПП – оптовый потребитель-продавец; ОП – основной потребитель

Варианты структурных схем систем теплоснабжения по балансовой принадлежности тепловых сетей:

1 – теплоисточник; 2 – насосная сетевая станция; 3 – центральный тепловой пункт; 4 – индивидуальный тепловой пункт здания; 5 – тепловой пункт основного потребителя; 6 – потребители основного потребителя

4.3. Приобретение приборов учета, монтаж узла учета, его обслуживание, включая поверку приборов, осуществляются абонентами или за их счет специализированными организациями, в том числе и ТСО. В перспективе, когда будет освоено производство малогабаритных приборов учета, не требующих практически затрат на их обслуживание, с относительно большим периодом времени между поверками, представляется целесообразной организация установки узлов учета и их эксплуатации подобно тому, как организованы установка и эксплуатация счетчиков электроэнергии.

обязательность внесения прибора в Госреестр средств измерений;

наличие сертификата Госэнергонадзора, подтверждающего применимость прибора для коммерческого учета;

защита от несанкционированного вмешательства в работу приборов и всего узла учета в целом;

минимальное количество вычисляемых и регистрируемых величин, которые необходимы только для производства расчетов за потребленные тепловую энергию и сетевую воду (последний при многостаночном тарифе);

минимальное количество мест пломбирования в узле учета и, следовательно, наименьшая вероятность возможности искажения показаний обеспечивается, в частности, моноблочностью конструкции;

автономность источника питания (от батарей) со сроком действия не менее 5 – 6 лет или наличие таймера, фиксирующего время отключения внешнего электропитания;

достаточно длительный период времени между поверками (не менее 3 – 5 лет);

непревышение допускаемой погрешности измерения тепловой энергии приборов утвержденных норм точности измерения;

непревышение допустимого увеличения гидравлического сопротивления объекта учета.

4.5. Средства контроля со стороны ТСО режимов теплопотребления абонентом должны быть технически отделены от приборов учета расхода тепла. Эти средства должны проектироваться, монтироваться и обслуживаться ТСО и могут быть реализованы в виде:

системы диспетчерского дистанционного контроля;

телемеханической системы контроля;

подсистемы контроля в составе АСДУ или АСУТП теплоснабжения [].

Объем измеряемых параметров должен быть достаточен для расчета предусмотренных договором санкции к абонентам и ТСО за отклонения от договорных режимов теплопотребления абонентом и подачи тепла ТСО абоненту соответственно.

Выбор того или иного вида средств контроля режимов теплопотребления определяется ТСО исходя из технической и экономической целесообразности. Абоненты небольшой мощности могут не оснащаться указанными средствами контроля, последний осуществляется ТСО периодически визуально.

4.6. Устройство байпасных линий на водосчетчиках и первичных преобразователях расхода теплосчетчиков не допускается.

4.7. Вторичные приборы, состоящие из нескольких блоков, устанавливаются в отдельном шкафу или в отдельной секции общего шкафа. При моноблочном исполнении вторичного прибора (вычислителя) допускается его установка вне шкафа или в общем шкафу с приборами автоматики регулирования.

4.8. Пломбированию подлежат водосчетчики, первичные преобразователи расхода теплосчетчиков, термопреобразователи, вторичный прибор моноблочного исполнения, установленный открыто или в общем шкафу, отдельный шкаф (отдельная секция общего шкафа).

4.9. У потребителей тепла с тепловой нагрузкой вентиляции более 40 % от суммарной должна регистрироваться температура теплоносителя в обратном трубопроводе. Указанное значение нагрузки вентиляции уточняется и согласовывается с ТСО.

Основные элементы

Тепловой узел состоит из комплекта устройств и приборов учета, которые обеспечивают выполнение как одной, так и одновременно нескольких функций: хранение, накопление, измерение, отображение информации о массе (объеме), количестве тепловой энергии, давлении, температуре циркулирующей жидкости, а также времени работы.

Как правило, в качестве прибора учета выступает теплосчетчик, в состав которого входит термопреобразователь сопротивлений, тепловычислитель и первичный преобразователь расхода. Дополнительно теплосчетчик может комплектоваться фильтрами и датчиками давления (в зависимости от модели первичного преобразователя). В теплосчетчиках могут использоваться первичные преобразователи со следующими вариантами измерения: вихревое, ультразвуковое, электромагнитное и тахометрическое.

Этажные узлы VALTEC – преимущество ваших новостроек

В настоящее время в многоквартирных домах активно внедряются системы отопления с горизонтальной разводкой, обеспечивающей выполнение требований Федерального закона № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности», а также более комфортное и экономичное пользование отоплением, чем системы с вертикальной (стояковой) разводкой.

Горизонтальные системы отопления в многоквартирных домах – это возможность организовать достоверный поквартирный учет расходования и индивидуальное управление подачей тепловой энергии в каждую квартиру.

Размещение узла учета и управления на лестничной площадке предоставляет эксплуатирующей организации свободный доступ к оборудованию для контроля его работы, настройки, обслуживания, сбора показаний теплосчетчиков. Вынос стояка за пределы квартиры исключает риск ущерба жилым помещениям в случае аварии.

Специально для современных инженерных систем наша компания разработала и реализует готовые решения – этажные коллекторные узлы VALTEC, быстро монтируемые на объекте, предусматривающие установку индивидуальных теплосчетчиков, облегчающие наладку и обслуживание системы.

Узел распределительный этажный VALTEC – выпускаемое в России готовое решение для многоквартирного дома, простой доступ к преимуществам горизонтальной системы отопления, включая поквартирный учет тепла.

Ключевые компоненты теплового пункта


Компоненты устройства ИТП

Тепловой комплекс включает несколько основных элементов:

  • Теплообменник – аналог теплового котла котельной. Здесь тепло от жидкости в магистральной теплосети предается теплоносителю ТП. Это элемент современного комплекса.
  • Насосы – циркуляционные, подпиточные, смесительные, повысительные.
  • Грязевые фильтры – монтируются на входе и выходе трубопровода.
  • Регуляторы давления и температуры.
  • Запорная арматура – действует при утечках, аварийном изменении параметров.
  • Узел учета тепла.
  • Распределительная гребенка – разводит теплоноситель потребителям.

Более крупные ТП включают и другое оборудование.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
