Западноевропейский опыт

Если вы наберете в поиске фразу «garage heating» и просмотрите картинки на англоязычных сайтах, то никаких дровяных и масляных печек в западноевропейских гаражах не обнаружите. Чем греются тамошние автомобилисты:

• электрическими переносными отопителями;
• инфракрасными подвесными обогревателями;
• агрегатами воздушного отопления (калориферами).

Первые 2 варианта мы уже рассматривали выше. Третий способ – это тоже далеко не новинка: нагретая в котле вода проходит через радиатор, обдуваемый мощным осевым вентилятором. В идеале агрегат подвешивается к потолку и распространяет горячий воздух по всему помещению.

Плюсы данного варианта – компактность, скорость прогрева и возможность кондиционирования в летний период (в радиатор направляется охлажденная вода вместо нагретой).

Калорифер, изготовленный из автомобильного радиатора

Минус один – повышенные затраты на оборудование, ведь теплоноситель нужно греть в котле и подавать по трубам к калориферу. Но если гараж пристроен к частному дому, то проблема легко решается путем подключения радиатора к водяной системе отопления здания.

Дверца зольника-поддувала отличается, в принципе, только линейными размерами

Эта конструкция буржуйки имеет ряд неоспоримых преимуществ перед другими видами этих компактных маленьких печек:

• Она не требует большого количества топлива для обогрева помещения, так как надолго сохраняет тепло.
• Слой из жаростойкого шамотного кирпича предохраняет металл от прогорания.
• Компактность этой печи позволяет установить ее даже в небольшом помещении.
• Для такой конструкции можно использовать металл разной толщины.
• Корпус не требует отделки дорогими материалами — достаточно нанести на металл жаростойкую краску, и печь будет смотреться вполне эстетично.

Чугунная буржуйка, обложенная кирпичом

Чтобы повысить теплоотдачу и увеличить экономию топлива, обычные чугунные печи-буржуйки часто обкладывают кирпичом. Особенно актуален этот процесс для банной печи из металла, потому что, когда она раскаляется, есть риск получить очень серьезный ожог.

Какие плюсы и минусы у буржуйки, во сколько она обойдется

Самый большой плюс у обычной буржуйки — это ее цена. В магазине она начинается от 2000 рублей (без труб). Когда я выбирал буржуйку для сарая, я отдал за нее 5000 рублей, добавил еще купил трубы и колена (примерно на 2000 рублей).

Еще у буржуйки следующие плюсы:

• дешевое топливо;
• простота установки;
• простота протопки;
• быстрый нагрев помещения.

Из основных минусов я отметил следующие:

• очень грязно вокруг печи;
• необходимо устраивать специальные выпуски у трубы, так как она сильно нагревается;
• печь быстро нагревается, но не менее быстро и охлаждается;
• во время протопки печи около нее очень жарко.

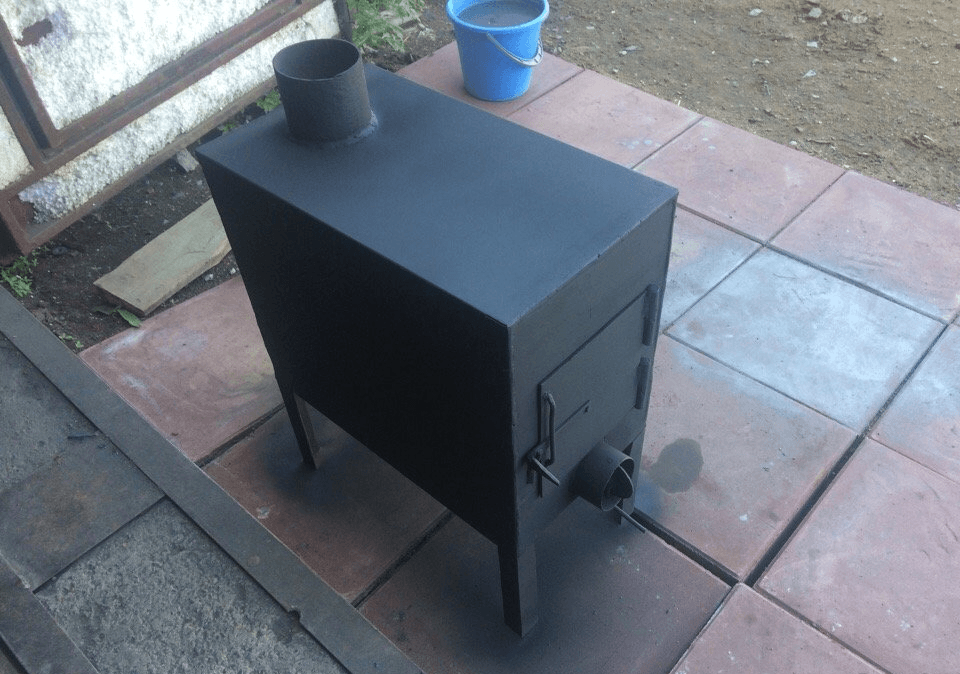

Буржуйка, которая была у меня.

Советы

1. При наличии панельных, древесных стен в доме устанавливайте печь на расстоянии в 1 метр от них.
2. Обязательно монтируйте дымоотвод желательно из одной секции.
3. При проведении трубы через стену установите термобарьер кирпичный. Не используйте для этих целей бетон, он быстро крошится.
4. Для гаража лучше подойдет буржуйка на отработке, поэтому не спешите выкидывать автомобильные диски от колес.
5. Не ставьте печь рядом с легко воспламеняемыми материалами.
6. Участок трубы именно над кровлей выполните из негорючего материала, так печь будет остывать гораздо медленнее.
7. Хорошо продумайте вентиляционную систему, в помещении не должно быть гари.
8. Выложите пол и стены возле конструкции кирпичом, либо облицовочным материалом, печь пожароопасна Это же касается дымохода, расстояние до стен и потолка должно быть не менее 1,2 метра.
9. Поставьте в целях безопасности металлическое ограждение вокруг устройства.
10. Колосник лучше изготовить из чугунных колосников в наборе, так они будет легче вытаскиваться из топки.
11. Устанавливайте все части дымохода только вверху конструкции, они должны выдерживать высокие температуры свыше 300 градусов.
12. Обрабатывайте швы после сварки прочным и качественным герметиком.
13. Не чистите трубу ершом, металлическими предметами, стенки трубы могут быстро прохудиться.
14. Монтируя дымоход, сделайте противоливневый козырек, дождевая влага внутрь трубы попадать не будет.

Чертеж металлической составляющей комплексной печки

Опираясь на чертеж, на металлических листах вычерчиваются все детали будущей печки, а затем они вырезаются с помощью шлифмашинки, аппарата газовой или плазменной резки, сварочного аппарата. Для переноса чертежа на металл используют линейку, угольник, циркуль и портняжный мел.

На листах нужно расположить две боковые стенки, донную плоскость, верхнюю варочную панель, а также переднюю и заднюю стенки.

На передней панели размечается и вырезается топочное и поддувальное отверстие. Также на всех стенках можно сразу вырезать и форму ножек.

В верхней панели вырезается круглое отверстие для установки дымоотводной трубы.

Правила безопасной установки металлической печи

Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.

Важно! Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка

Установка буржуйки на кирпичное основание

Последовательность обкладки

Схема железной печи обложенной кирпичем.

Прежде чем обложить печку кирпичом. нужно убедиться, что пол выдержит такую нагрузку. Без фундамента на деревянный пол допускается устанавливать печи массой до 800 кг. Конечно, это при условии хорошего состояния балок и лаг. На пол кладут лист стали, на него слой кирпича, а затем устанавливают печь. Если пол деревянный, то под металл надо положить еще и лист асбеста. Подкладка из стального листа должна выступать перед лицевой стенкой печки на 30-40 см, во избежание попадания на незащищенный пол горячих углей. На стены комнаты, расположенные рядом с печкой, также нужно прикрепить металлические листы с подложкой из асбоцемента. Нужно учесть, что между обкладкой печки и стеной комнаты нужно оставить зазор.

Между металлической стенкой печки и кладкой обязательно должен быть зазор 30-50 мм. Это нужно сделать потому, что у металла и у кирпича различные температурные коэффициенты линейного расширения. Металл при нагреве гораздо больше расширяется, чем кирпич, поэтому, если буржуйку обложить вплотную, без зазора, печка может разрушиться. Свободное пространство между металлической стенкой и кирпичом необходимо и для конвекции воздуха.

Как правило, обкладывают печку в 1/2 кирпича. Делать стенку толще не имеет смысла, поскольку для прогрева толстой кирпичной кладки потребуется слишком много времени и топлива. Прежде чем начать обкладывать буржуйку, нужно сделать разметку, учитывая зазор. Размечают внешний контур печи. Первый ряд делают сплошным. Толщину раствора между кирпичами нужно стараться делать не более 0,5 см. Во втором ряду с каждой стороны печки делают по 1-2 отверстия, в зависимости от размера печи. Длина отверстий равна 1/2 кирпича. Все последующие ряды выполняют сплошными, как и первый ряд.

Переднюю стенку печки со стороны топки нужно обложить с учетом удобства эксплуатации – дверка должна свободно открываться и закрываться. Здесь можно проявить фантазию и выполнить фигурную кладку. Вверху проема над дверцей нужно уложить металлический уголок, на который выкладываются верхние ряды кирпича. Верхнюю часть печки можно обложить по своему усмотрению, поскольку она в техническом отношении не играет значительной роли, выполняя, в основном, декоративную функцию. Верх печи можно выполнить в виде свода или же сделать плоским.

После того как обкладка будет завершена, раствор в швах должен высохнуть. Для этого потребуется 1-2 дня. После этого поверхность кладки нужно очистить с помощью дрели с насадкой в виде щетки от лишнего раствора. Затем кладку моют мыльным раствором щеткой с жесткой щетиной.

Сейчас в продаже представлен большой выбор металлических печей различных конструкций и ценовой категории. Металлические печи используются для обогрева частных домов, временных сооружений, на строительных участках для обогрева рабочих, охранников и прочих целей. Также все чаще набирает популярность использование металлических печей в домашних банях и саунах, хотя в этом случае более традиционной считается кирпичная печь, однако не всегда ее можно использовать по ряду причин.Основными достоинствами металлических печей являются их компактность ( так как далеко не в каждом помещении можно установить кирпичную печь), удобство монтажа, быстрый нагрев. Основным недостатком является то, что после прекращения топки, она довольно быстро остывает. Устранить этот недостаток можно, обложив металлическую печь кирпичом. Это намного продлит теплоотдачу, не слишком увеличивая размер печки. Если металлическая печь была сделана самостоятельно, то облицевав такую печь кирпичом, вы придадите своей печке декоративный вид.

Обладая базовыми строительными навыками, Вы вполне сможете обложить железную печь кирпичом самостоятельно, для этого Вам понадобятся такие материалы и инструменты.

Модификации буржуйки

Минусы конструкции металлического отопительного агрегата можно легко устранить, если обложить его качественным кирпичом. Это позволит накапливать тепловую энергию, производимую устройством. Вдобавок значительно снижается вероятность возникновения пожара, исключается риск травмирования. При этом увеличивается продолжительность прогрева агрегата, но тепло в итоге сохраняется намного дольше.

Металлическая буржуйка нередко применяется для отопления дачных домов Источник idearemont.ru

Если металлическую конструкцию обложить кирпичом, то в результате получится кирпичная буржуйка, обладающая таким характеристиками:

• вес, габариты технического устройства значительно меньше, чем у выложенных аналогов;
• улучшаются теплообмен, аккумуляция тепловой энергии;
• повышается КПД.

Для устранения минусов металлической печки кирпичную облицовку важно выполнить должным образом, строго соблюдая при этом правила безопасности. Для быстрого обогрева помещений фронтальную и верхнюю часть буржуйки оставляют открытыми Источник рrostroymat.ru

Для быстрого обогрева помещений фронтальную и верхнюю часть буржуйки оставляют открытыми Источник рrostroymat.ru

Принцип работы воздушного теплообменника

Основное назначение теплообменника – передавать энергию от продуктов горения в дымоходе теплоносителю, в качестве которого выступает вода или воздух. Установленные в дымоходах теплообменники (это относится к водяным модификациям) часто называют экономайзерами.

Эти устройства собирают и передают в помещение тепло, которое просто уходит в атмосферу, благодаря чему вырабатываемая печью тепловая энергия используется по максимуму. Кроме обычной водопроводной воды иногда используют и другие жидкости – масло или «незамерзайку».

В связи с этим все устройства делят на две большие категории:

Выбор того или иного вида зависит от нескольких факторов. Важнейшие из них – это конфигурация и материал дымохода, а также характеристики самого прибора.

Разберем, как работает воздушная модель. Конструкция устройства проста: прочный корпус с перегороженным внутренним пространством. Роль перегородок играют пластины или трубки, основная функция которых – затормозить движение нагретых газов и направить тепло в нужное русло.

Некоторые перегородки (заслонки) не припаивают, а делают подвижными. С помощью задвигания/выдвигания металлических пластин можно регулировать силу тяги, тем самым снижая или увеличивая производительность обогревательного прибора.

Воздушные теплообменники называют конвекторами, та как в основе их работы лежит принцип конвекции. Холодный воздух из помещения попадает внутрь устройства, где от воздействия горячих дымовых газов повышается его температура. В нагретом состоянии он через другое отверстие движется дальше – обратно в помещение или в отопительную систему.

Кирпичная буржуйка, обшитая металлом

Выбираем материалы

Для реализации такой конструкции печи потребуются:

• лист металла, с минимальной толщиной 3-4 мм;
• стальной уголок, подбирается в зависимости от конструктивных особенностей печи;
• огнеупорный кирпич;
• колосниковая решетка;
• дымовая труба.

Подготовка деталей

Согласно чертежу, производится разметка элементов печи, которые вырезаются способом, соответствующим толщине металла. На листах металла размечаются детали: стенки, днище и варочная панель.

В передней панели вырезают отверстия под топку и поддувало. Передняя панель снабжается отверстием круглой формы, предназначенной для монтажа дымовой трубы.

Схема

Монтаж буржуйки

При помощи сварки производится сборка деталей трех панелей изделия в порядке, установленном в чертеже. После этого конструкция переносится его на ранее сооруженный фундамент.

Затем производится укладка кирпича согласно порядовке. После ее окончания происходит монтаж боковой стенки и крышки печи, в которую устанавливается патрубок для монтажа дымовой трубы.

Дверца для топки

По чертежу происходит изготовление дверцы топки. Ее вырезают из стального листа, предусмотрев для навешивания проушины и устройства для фиксации в закрытом положении. На стенке приваривают ответные элементы.

Дверка поддувала изготавливается аналогичным образом.

Дверца для топки

Приготовление раствора

Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один — высокая цена.

Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:

• Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
• Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
• Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.

Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:

• с помощью держака и мешковины, устраиваем некое подобие сачка;
• в него насыпаем песок и начинаем промывать под струей воды;
• промываем до тех пор, пока стекающая вода не станет чистой.

Таким образом, мы избавили песок от примесей.

Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.

Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.

Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.

Приведем базовый рецепт для кладочного раствора:

Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация –  используем кирпич:

• полнотелый;
• качественный;
• с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе “Кладка печи”).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

Какие плюсы и минусы у электроконвектора, во сколько он обойдется

В одном из домиков (а их я за свою жизнь построил немало), который сделан целиком из дерева, я решил не устраивать никакого дровяного или нефтяного отопления.

Жить в нем можно, только если на улице плюсовая температура. Для обогрева комнат я буду покупать электроконвектор по типу «Доброе тепло».

К плюсам электроконвекторов относятся:

• простота установки — просто включил в сеть, и он работает;
• разнообразие моделей;
• возможность установки конвекторов во всех комнатах отдельно;
• чистота.

Минусы у конвекторов очень серьезные:

1. Дороговизна электричества для отопления. Например, в моем маленьком деревянном домике для обогрева тратится 50 Квт в сутки, то есть за месяц нагорает около 5000 рублей.
2. Необходимость контролировать включенные обогреватели. Без присмотра они могут перегореть или даже воспламениться.
3. Некоторые обогреватели выжигают кислород, приходится часто проветривать помещение.

Для пробы я купил такой электрообогреватель.

Кирпичная кладка

Ровно произвести выкладку поможет простая разметка на полу, по которой будет формироваться первый ряд и равняться остальные. При этом не стоит забывать о рекомендации оставить зазор между печью и стеной.

Схема горизонтальной порядовки кирпичной кладки для буржуйки

Прежде чем начать укладывать кирпичи на раствор, можно смочить их в воде — так скрепление получится более надежным. Вся работа сведется к последовательному возведению рядов:

По намеченной разметке в полкирпича укладывается первый ряд.

Мастер показывает пример порядовки кирпича своими руками

Во втором ряду оставляются зазоры размером в половину кирпича, которые послужат в качестве вентиляционных отверстий.

Зазоры между кирпичами служат вентиляцией

• Кладка проверяется с помощью уровня. После этого продолжается формирование рядов.
• Когда будет создано 3-4 ряда, следует влажной тряпкой протереть внутреннюю часть возведенной стены. Это поможет убрать излишки раствора. Подобную процедуру нужно повторять через каждые несколько рядов.

Металлическая буржуйка с кирпичной кладкой, где выдерживается расстояние между печью и стеной

Так как сделать буржуйку из кирпича нужно с одной открытой стеной, стоит заранее продумать форму и ширину проема и в соответствии с этим выкладывать материал. Перемычкой может послужить металлический уголок.

По завершению выкладки основы нужно последний раз пройтись мокрой тряпкой по швам и удалить все излишки смеси. После этого конструкция оставляется на сутки для высыхания. Затем, если на стенах имеются какие-то дефекты, они зачищаются.

Так может выглядеть схема печи-буржуйки целиком и полностью созданной из кирпича. Здесь великолепно показаны все основные составные части и порядовка.

Преимущества печи буржуйки из кирпича

Буржуйка из кирпича

Для устранения всех вышеперечисленных недостатков принимается решение обложить печь буржуйку кирпичом, который прекрасно тепло аккумулирует в отличие от металла.

Обкладка кирпичом буржуйки делает её гораздо менее опасной в пожарном отношении. Практически сводится на нет вероятность получения ожога при касании её стенок.

В качестве недостатка данного технического решения следует отметить увеличение времени, которое требуется на прогрев такой печи. Но указанный минус с лихвой перекрывается длительностью сохранения тепла.

Кроме того, обкладка кирпичом буржуйки может быть выполнена с использованием технических решений, позволяющих значительно сократить срок прогрева буржуйки в кирпичном футляре. Это устройство вентиляционных отверстий, использование специального кирпичного экрана и т.п.

Можно сделать буржуйку из кирпича целиком. В этом случае недостатки, присущие её металлической тёзке, устраняются полностью:

• печь подобной конструкции весит значительно меньше печей из кирпича, выполненных по иным схемам, и занимает гораздо меньше места;
• печь является энергонезависимой;
• она лучше аккумулирует тепло и обогревает комнату более равномерно;
• её КПД существенно выше того, который имеет металлическая буржуйка.

Монтаж и подключение

При монтаже печи нужно строго соблюдать правила пожарной безопасности:

• Расстояние до стен и окружающих предметов должно составлять не менее 800 мм. Стены также можно обложить керамической плиткой.
• Все части дымохода должны быть герметично соединены.
• Помещение должно быть оборудовано системой приточно-вытяжной вентиляции.

Дымоход устанавливают так:

• Первый отрезок трубы фиксируем над отверстием дымохода.
• Трубные колена наращиваем до уровня перекрытия.
• В перекрытии делаем отверстия диаметром 170 мм. Вокруг отверстия удаляем слой теплоизоляции, чтобы исключить возгарание.
• Сначала монтируем проходной стакан, затем в него вставляем трубу.
• Далее трубы соединяем с наружным дымоходом.
• На трубу наносим битум и утепляем.

При необходимости отопления большой площади, можно подключить печь к отопительному щитку. Это увеличит поток тепла и позволит дольше его сохранить.

Монтаж и подключение

При монтаже печи нужно строго соблюдать правила пожарной безопасности:

• Расстояние до стен и окружающих предметов должно составлять не менее 800 мм. Стены также можно обложить керамической плиткой.
• Все части дымохода должны быть герметично соединены.
• Помещение должно быть оборудовано системой приточно-вытяжной вентиляции.

Дымоход устанавливают так:

• Первый отрезок трубы фиксируем над отверстием дымохода.
• Трубные колена наращиваем до уровня перекрытия.
• В перекрытии делаем отверстия диаметром 170 мм. Вокруг отверстия удаляем слой теплоизоляции, чтобы исключить возгарание.
• Сначала монтируем проходной стакан, затем в него вставляем трубу.
• Далее трубы соединяем с наружным дымоходом.
• На трубу наносим битум и утепляем.

При необходимости отопления большой площади, можно подключить печь к отопительному щитку. Это увеличит поток тепла и позволит дольше его сохранить.

Вариант четвертый — дровяная печь длительного горения

Поддерживать плюсовую температуру в гараже сложно, особенно в конструкции из металла или профиля, даже утепленном. Поэтому печи длительного горения – лучшее решение для гаража, где надо просто поддержать температуру выше нуля, чтобы каждый день не прогревать двигатель и не портить свечи и не сажать аккумулятор.

Такую печку можно сделать из старого газового баллона, листов металла и даже из кирпича. Смысл в том, что в такой печи доступ воздуха в топку ограничен и дрова не горят, а тлеют, максимально увеличивая КПД топлива.

Закладка дров в такую печь сверху, топливо прижимается по мере сгорания металлическим поршнем.

Из простой старой бочки можно сделать отопительный прибор для гаража, который работает на опилках, тырсе и отходах строительства.

Даже полностью правильно сделав печь длительного горения своими руками, можно не добиться максимального тепла и расход дров будет большим. Причина – неправильная закладка топлива. Дрова в печи нельзя укладывать вертикально – только горизонтальная закладка.

В видео описаны причины, почему топливо в печи с верхней закладкой дров не прогорает полностью.

В качестве вывода — можно ли отапливать гараж такой дровяной печкой? Если соблюдать важные правила безопасности, то такие отопительные приборы прекрасное альтернативное решение для небольших гаражей без подключения к электричеству.

Что важно помнить:

• нужна качественная вентиляция гаража, чтобы избежать угара при задымлении и пожара;
• необходимо защитить металлические детали отопительного прибора кожухом из огнестойких материалов;
• дымоход надо выводить так, чтобы он не соприкасался с деревянными стропилами кровли;
• от раскаленных стенок печки до автомобиля должно быть не менее двух метров;
• нельзя допускать, чтобы в топку попадала вода из дымохода, обязательно устройство защитного колпака на трубе;
• выбирайте для печи прочные материалы;
• печь на отработанном масле может взорваться, если в топку попадет влага;
• чтобы конденсат не заливал дымоход, его утепляют минеральной ватой с фольгой или устанавливают съемные оцинкованные трубы с внутренним утеплением минеральной ватой.

Самый безопасный вариант для любого гаража – кирпичная печь длительного горения или буржуйка, защищенная кожухом из огнеупорного кирпича.

garazhov.ru

Делаем трубу из гаража

Прикинув стоимость трубы-сэндвича, немного приху.. погруснел, так как цены изменились почти в два раза, с того момента как я покупал трубу для банной печки, в среднем где то выходит 2000 р/метр, и это для печки из бочки!!! Нее, пойдем другим путем, купил просто трубу из металла, с толщиной стенки 3-4 мм, диаметр 110 мм, колен для нее не оказалось, поэтому все повороты буду делать сам (их два к счастью), я вас скажу то еще занятие, не для слабонервных, поэтому и фоток процесса сваривания трубы под 90 градусов нет, не до них было, трубу от печки, решили выводить через стену гаража, а он каркасный блин, поэтому купили проходку для потолка, пропилили под нее дыру в стене, и далее в сайдинге

Затем поставили проходку, вот такую

и просунули уже сваренную трубу с двумя поворотами под 90 градусов
