Кладка дымовой трубы из кирпича – Отопление и утепление – сайт о тепле в вашем доме

Монтаж и подключение

При монтаже печи нужно строго соблюдать правила пожарной безопасности:

  • Расстояние до стен и окружающих предметов должно составлять не менее 800 мм. Стены также можно обложить керамической плиткой.
  • Все части дымохода должны быть герметично соединены.
  • Помещение должно быть оборудовано системой приточно-вытяжной вентиляции.

Дымоход устанавливают так:

  • Первый отрезок трубы фиксируем над отверстием дымохода.
  • Трубные колена наращиваем до уровня перекрытия.
  • В перекрытии делаем отверстия диаметром 170 мм. Вокруг отверстия удаляем слой теплоизоляции, чтобы исключить возгарание.
  • Сначала монтируем проходной стакан, затем в него вставляем трубу.
  • Далее трубы соединяем с наружным дымоходом.
  • На трубу наносим битум и утепляем.

При необходимости отопления большой площади, можно подключить печь к отопительному щитку. Это увеличит поток тепла и позволит дольше его сохранить.

Требования к установке

В правильно выполненном дымоходе должна быть исключена вероятность возгорания и обеспечен 100% дымоотвод из котла в место, где отравление угарным газом исключено. В этом заключается смысл всех требований:

  • Тяжелая кирпичная конструкция должна стоять на мощном фундаменте или прочном перекрытии из железобетона.
  • В канал, расположенный в несущей стене, обязательно вставить гильзу.
  • Рекомендуется котельную построить рядом с домом или использовать наружный дымоход для газового котла.
  • Трубу необходимо построить вертикально, разрешенное отклонение не более 0,1°.
  • Горизонтальные каналы следует делать с уклоном не менее 0,01°, они не должны суммарно превышать 3 м, длина каждого — не более 1 м.
  • В месте колена устанавливают люк для чистки.
  • Часть трубы снаружи дома следует утеплить.

Моно-кирпичные дымоотводы для котлов на газе

Существует несколько вариантов кирпичных дымоходов, среди которых, моно-конструкция имеет худшие теплотехнические показатели. Под постоянным воздействием агрессивной среды, кирпич разрушается, швы растрескиваются и теряют герметичность. По этой причине, после 5-6 лет эксплуатации понадобится сделать ремонт трубы и заменить поврежденные участки.

Во время строительства соблюдаются следующие условия:

  • Размер дымохода из кирпича для подсоединения газового котла высчитывается в зависимости от объема камеры сгорания. Минимальные параметры указаны в технической документации котельного оборудования.
  • Большой вес конструкции требует изготовления фундамента под дымоход. Возведение системы дымоотведения осуществляют одновременно со строительством несущих перекрытий и стен.
  • Дымоход в несущей кирпичной стене изготавливается с обязательным гильзованием нержавеющей трубой.
  • Горизонтальные участки сводятся к минимуму. Максимальная длина горизонтального канала не более 1 м. В суммарной сложности, горизонтальные участки дымохода не могут превышать 3 метров. Для улучшения характеристик тяги, горизонтальные отрезки монтируют с небольшим уклоном.
  • Рекомендовано устройство дымоходов в частных домах из кирпичной кладки в газовых котельных, расположенных в отдельном помещении. Допускается применение отдельно стоящей, примыкающей к зданию трубы.
  • Обязательно проводится регулярное обслуживание, в начале и конце отопительного сезона.
  • СНиП по возведению дымохода из кирпича разрешают подключение одного отопительного прибора для каждого канала. Возможно подключение второго нагревательного агрегата, при условии установки врезок дымоотведения на разных уровнях. Обязательно применение рассечки, устанавливаемой на высоте от 0,5 м.
  • Труба, расположенная в деревянном или кирпичном доме, монтируется строго по вертикали. Максимально допустимое отклонение не более одной десятой градуса.

Инструменты и материалы для возведения фундамента

Первое, что необходимо сделать, прежде чем приступить к строительным работам – это запастись необходимым набором инструментов.

Работы придется вести не только земляные, но и плотницкие, поэтому подготовьте следующие инструменты:

  • Штыковая лопата (понадобится для выкапывания основного котлована).
  • Совковая лопата (удобно готовить песчано-цементный раствор).
  • Молоток.
  • Ножовка или пила.
  • Сито для просеивания цемента (размер ячеек 1*1 мм).
  • Сито для просеивания песка (размер ячеек 2*2 мм).
  • Ведро для воды (для приготовления цементно-песчаного раствора).
  • Металлическое корыто, в котором будем готовить раствор.
  • Строительный уровень.
  • Рулетка и карандаш.
  • Степлер.
  • Бетономешалка.

Из материалов понадобится:

  • Доски (для изготовления опалубки).
  • Полиэтилен (для гидроизоляции опалубки).
  • Песок.
  • Цемент.
  • Гравий.
  • Арматурная сетка или прутки.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности

Поэтому, нужно уделить особое внимание подготовки к строительству

  • Определиться с местом расположения печи.
  • Подготовить правильный чертеж.
  • Купить качественные материалы для строительства.
  • Закупка инструментов.
  • Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Самый надежный фундамент — каменный

Выбирают бутовый камень или бутобетон, так как такой фундамент под печь не дает усадку

Для его устройства роют котлован ниже уровня промерзания грунта на 20 см, при этом важно, чтобы его стенки не соприкасались с фундаментом дома. Габариты основания должны превышать размеры агрегата на 5 см с каждой стороны

Для работ используют следующие материалы:

  • щебень, песок,
  • цемент не ниже М400,
  • доски и брус для опалубки,
  • бутовый камень или бутобетон,
  • рубероид или другой гидроизолятор.

Рытье ямы осуществляют лопатой и буром. Расчетную глубину увеличивают на 15 см для песчано-гравийной подушки. Глубину промерзания грунта можно узнать в ближайшей проектной организации или в специализированных справочниках

Важно узнать данный параметр именно для своей местности. Независимо от него, глубина основания не должна быть меньше 0,7 м

Устройство бутового фундамента осуществляется в следующей последовательности:

  1. Насыпают песчано-гравийную подушку высотой 15 см.
  2. Устанавливают деревянную опалубку.
  3. Укладывают ж/б армированную плиту высотой 5-10 см.
  4. Кладут бутовый камень или бутобетон. Это основной слой фундамента, его кладку осуществляют с соблюдением перевязки.
  5. На затвердевшую бутовую кладку настилают 2 слоя рубероида, перемазывая слои горячим битумом.
  6. Самый верхний слой составляет кладка из 2-х рядов кирпичей. Его уровень должен совпасть с поверхностью пола в доме.

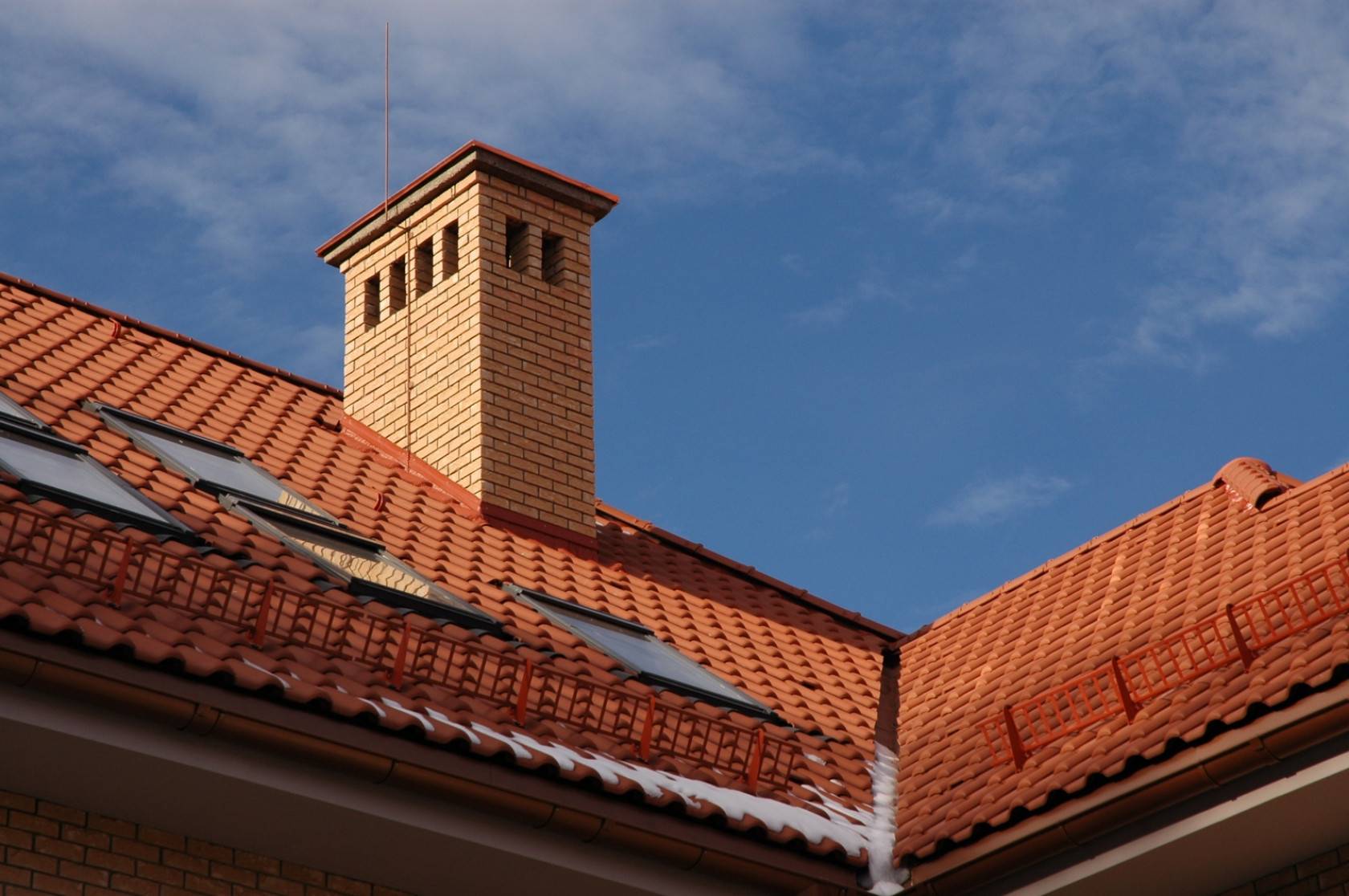

Кирпичный дымоход – классика, проверенная временем

В последние несколько десятилетий наблюдается неуклонная тенденция переселения жителей больших мегаполисов из тесных городских квартир в просторные загородные дома, где они могут почувствовать себя полноправными хозяевами. При этом большинство людей стремится оборудовать свое жилье печью или камином, сооруженным в соответствии со старинными проектами и древними традициями. Одним из важнейших этапов строительства такого отопительного прибора является устройство дымохода из кирпича. Именно от того, насколько качественно и в соответствии со всеми существующими нормативами он выложен, зависит правильность функционирования самой печи или камина (подробнее: “Устройство дымохода для камина”).

Демонтаж

Свое распространение настоящие дымоотводы начали на рубеже XII века в Европе. А уже в конце XVIII века появились первые промышленные кирпичные дымовые трубы.

Такие сооружения в скором времени перестают выполнять свои основные функции из-за старения и постепенного разрушения. А иногда могут угрожать безопасности здания или людей. Также дымоотводы могут просто стать невыгодными в экономическом плане. Все это является причинами, а как следствие требуется выполнять демонтаж дымовых кирпичных труб.

Демонтаж кирпичной дымовой трубы в городе или же на промышленной зоне требует особого внимания, вследствие:

  • плотности сооружений;
  • невозможности остановки технологического процесса;
  • наличия в близости воздушной и подземной коммуникаций;
  • опасности производства;
  • недостатка времени;
  • аварийности сооружения.

Немаловажным фактором является и цена работ, которая зависит от местности и условий.

Демонтаж труб направленным взрывом

Демонтаж кирпичных дымовых труб может различаться в зависимости от различных условий, строительного материала, а также состояния самой трубы. В различиях демонтажа вам поможет разобраться видео в этой статье.

Надеемся, наша статья поможет вам разобраться, что представляет собой дымовая труба. И вы всегда сможете либо построить это сооружение своими руками, либо же демонтировать аккуратно и без лишних затрат.

Виды кирпичных труб

Существует три разновидности конструкций кирпичных дымоходом, которые отличаются друг от друга местом расположения.

  • Коренные, они же пристяжные печные трубы. Их сооружают отдельно от печи, то есть возводят рядом с нагревательным элементом, подключая последний дымоходным отводом (патрубком). Обычно такие дымоходные трубы устанавливают там, где необходимо провести подключение нескольких печек или каминов.
  • Насадной вариант. Это самый распространенный вид дымоходной трубы. По названию становится понятным, что конструкцию устанавливают поверх печки, как бы насаживая на нее.

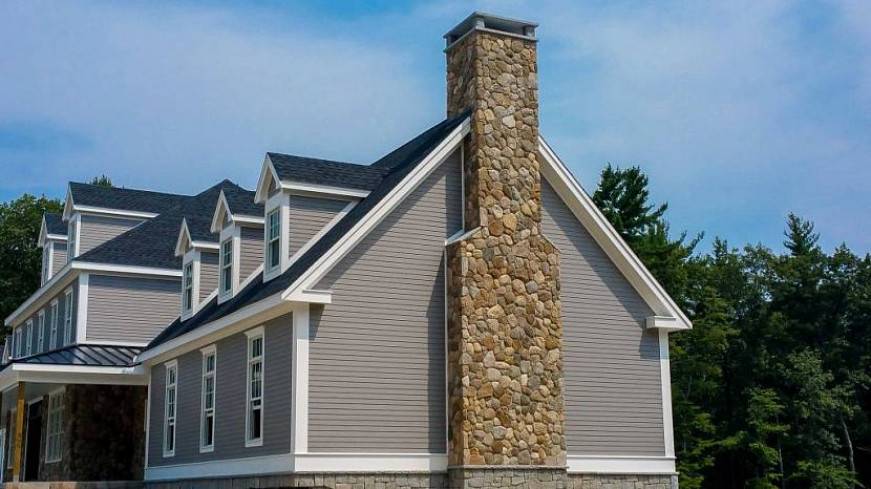

  • Пристенная конструкция. Ее сооружают по наружной стене, то есть конструкция располагается снаружи дома, а не внутри, как два предыдущих варианта. При этом пристенная труба может быть как насадной, так и коренной. Это самый простой вариант в плане возведения дымохода, но затратнее, так как требует проведения большого объема теплоизоляционных работ.

Необходимые материалы и технология

Традиционно кирпич использовался для возведения каминных или печных дымоходов, и в настоящее время он не утратил своей актуальности.

При этом кладка печной трубы потребует наличия таких доступных материалов:

  • кирпич;
  • глина;
  • песок;
  • чистая вода.

Обратите внимание, что для работы нужен обожженный и полнотелый кирпич.

Кирпич для кладки дымовой трубы предоставляет работнику расширенные возможности:

  • можно соорудить нужное количество дымовых каналов без ограничений;
  • регулировать толщину стенок дымохода в зависимости от его расположения и в местах соприкосновения с перекрытиями.

Поскольку камин или печь является источником повышенной пожарной опасности, при возведении дымовой трубы из кирпича нужно учитывать строгие требования.

По своему внешнему виду дымоход может существенно различаться. Он в первую очередь должен обеспечивать хорошую тягу и полностью выводить продукты сгорания. Считается, что качество тяги зависит от высоты дымохода. Однако тут есть свои ограничения. Проходя по слишком высокой трубе, угарные газы охлаждаются слишком сильно.

Это может привести к таким последствиям:

  • тяга ухудшается;
  • печь начинает дымить;
  • по стенкам дымохода нарастает конденсат в виде темных с неприятным запахом отложений, который со временем стекает вниз.

Диаметр дымовой кирпичной трубы также очень важен. Он подбирается, исходя из мощности котла и величины его топки. Чем она больше, тем шире должен быть канал в дымоходе. Отклонение от нормы в меньшую сторону может привести к задымлению, поскольку газы не успевают полностью выводиться. Напротив, если сечение трубы слишком велико, продукты сгорания поднимаются слишком медленно, сильнее остывают, оседая конденсатом на стенках, а тяга в результате ухудшается.

Преимущества и недостатки

При всей примитивности конструкции буржуйки, это устройство достаточно эффективно по следующим причинам:

  • конструкция не представляет сложностей для самостоятельного изготовления;
  • мобильность;
  • дешевизна материалов, используемых для ее изготовления;
  • для отопления может быть использовано любое твердое топливо;
  • высокая степень теплоотдачи.

С другой стороны печи такого типа имеют ряд недостатков:

  • процесс передачи тепла завершается одновременно с горением топлива;
  • постоянная потребность в дозагрузке топлива;
  • незначительный КПД;
  • дымовая труба требует периодической очистки;
  • низкая степень пожаробезопасности устройства.


Буржуйки имеют недостатки и преимущества, это нужно учитывать при выборе

Зачем нужно утеплять дымоходную трубу?

Через вертикально расположенные дымоходы наружу выводятся вредные продукты горения. Каналы под воздействием атмосферы и проходящих в них газов со временем разрушаются. Этому способствует разница между температурой внутри и снаружи, отчего скапливается конденсат. Чтобы увеличить срок службы, добиться оптимального функционирования конструкции, утепляют трубы дымохода из любых материалов своими руками.

Для сравнения: так выглядят неутепленные конструкции и с термоизоляцией в обшивке

В каналах, не защищенных утеплителем, смещается точка росы, то есть место, где скапливается влага. Температура уходящих газов из газового или пиролизного котла редко превышает 200°, тогда как для дровяных печей она находится в пределах 600°. Это значит, что место образования точки росы находится тем ниже, чем меньше разогреты уходящие газы. Чтобы ее поднять, трубу утепляют.

В холодном дымоходе влага оседает на стенках, если использован кирпич, впитывается в него. Зимой она расширяется и начинается разрушение. К сырой поверхности хорошо прикрепляется сажа, на которой собираются летучие продукты от сгорания топлива. Среди них очень агрессивные кислоты, способные разрушить даже металлические изделия.

Утепленная конструкция не требует постоянной очистки от сажи. Она не нагромождается внутри, выгорает. Ускоряется прогревание канала, появляется хорошая стабильная тяга даже после продолжительного перерыва. Как следствие, повышается эффективность использования отопительных установок.

На способ утепления влияет расположение дымохода

Особенно нуждаются в теплоизоляции трубы, пристроенные к наружной стене здания. Все же, независимо от размещения, оптимальный вариант – утепление на всей протяженности, даже если большая часть газоотвода расположена под крышей дома.

Схема устройства и составляющие элементы кирпичного дымохода

Может показаться, что кирпичный дымоход имеет очень простое устройство в виде трубы прямоугольного сечения. Схема его инженерного сооружения значительно сложнее. Перечислим части кирпичного дымохода, которые имеют собственное название:

  • Сверху на печь сначала выкладывается надсадная труба. Потолочного перекрытия она не достигает приблизительно на шесть рядов кирпичной кладки.
  • Затем выполняется распушка, представляющая собой расширение кладки дымохода при сохранении в неизменном состоянии его внутреннего сечения. Внешняя часть расширяется в данном месте приблизительно на триста пятьдесят миллиметров.
  • После прохода потолочного перекрытия за распушкой следует ровный участок трубы на чердаке, называемый стояком. Он равномерно выкладывается до внутренней части кровельного покрытия.
  • Далее выполняется еще одно расширение дымохода, называемое выдрой, приблизительно на сто миллиметров. Делается это для предотвращения попадания дождя и снега в промежуток между трубой и крышей.
  • После выдры следует шейка — ровный участок трубы. Он обустраивается точно так же, как стояк.
  • Оголовок дымохода выполняется с расширением наружной части кладки. Сверху на него устанавливается защитный колпак для предотвращения попадания внутрь дождя и снега.

Общая схема устройства кирпичного дымохода

Надо заметить, что все расширения кладки выполняются только с наружной стороны, сечение дымохода изнутри на протяжении всей его длины остается неизменным. Вместо распушки можно приспособить металлический бокс, заполненный песком или керамзитом, то есть негорючими материалами. Такое решение упрощает работу и сокращает время ее выполнения.

Функциональное назначение у этого элемента конструкции такое же, как и у распушки – предотвращение возгорания материалов потолочного перекрытия. Заметим, что дымоход можно сделать и внутри стены, если она обустроена из негорючих материалов и имеет необходимую толщину. Для металлической обогревательной печи также возможно сложить дымоход из кирпича.

Поэтапная технология утепления

В связи с тем, что дымоходы бывают разных типов и конструкций, опишем, как правильно утеплить дымоходную трубу, изготовленную из кирпича, асбестоцемента и стали.

Дымоходы из асбестоцемента

Асбестоцементная труба

Чтобы понять, как утеплить дымоход из асбестовой трубы, разберем весь порядок работ поэтапно, следуя рекомендациям профессиональных строителей:

Для начала необходимо тщательно почистить место работы от пыли грязи;
Следующий шаг – изготовить специальный складной кожух для утеплителя (делается из оцинкованного железа)

При определении его параметров следует учесть, что между трубой и железом должно остаться не менее 6 см для утеплителя;
Обратите внимание на тот факт, что на асбестовую трубу надевается кожух собранный из нескольких частей, причем каждая из них не должна превышать 1,5 м;
В первую очередь следует закрепить нижнюю часть кожуха и тщательно набить его уплотнителем. Затем, надевается вторая часть и процедура повторяется. Данная конструкция должна проходить по всей длине асбестовой трубы.

Данная конструкция должна проходить по всей длине асбестовой трубы.

Схема теплоизоляции от домашнего мастера

Вот так выглядит асбестовый дымоотвод с кожухом

Нередко, многие из владельцев коттеджей обходятся без кожуха. Труба попросту обматывается рулоном минеральной ваты и стягивается скобами. Для того чтобы такой способ утепления стал действительно надежным, следует наматывать несколько слоев.

Стальные дымоходы

Итак, с асбестовыми трубами вроде разобрались, теперь посмотрим чем утеплить металлическую трубу дымохода. Вообще, многие производители строительных материалов выпускают уже готовые дымоходы, выполненные из нержавеющей стали. Конструкция достаточно проста и состоит всего и двух труб различных диаметров.

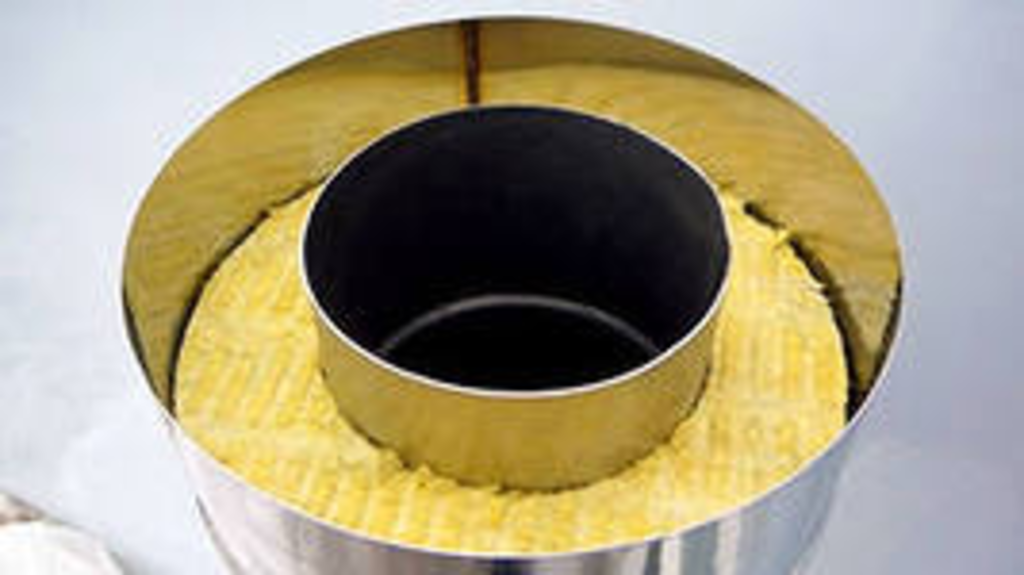

Как утеплить металлический дымоход? Для этого берем трубу меньшего диаметра и вставляем в трубу большего диаметра. Затем, оставшееся пространство между трубами засыпается любым из вышеперечисленных видов утеплителя. Если вас интересуют современные материалы, то можно вам посоветовать базальтовый утеплитель для дымохода, который по своей структуре напоминает минвату, но гораздо более практичный и долговечный.

Теплоизоляция стального дымохода

В принципе, утеплить железную трубу гораздо проще, чем ту же асбестовую, поэтому проблем здесь возникнуть не должно.

Кирпичный дымоход

Дымоотвод из кирпича

Утепление кирпичного дымохода – пожалуй, самый сложный вид из всех представленных в данной статье. Сейчас мы приведем несколько вариантов, из которых каждый сам выберет для себя, чем утеплить кирпичный дымоход:

Метод оштукатуривания. Для этого вам потребуется на дымоход закрепить армированную сетку. Затем приготовить раствор из извести, шлака и небольшой порции цемента. Полученный раствор накидать на всю поверхность дымохода и разровнять (вся работа производится в один слой, который должен быть не меньше 3 см).

Когда раствор подсохнет, можно будет накидать еще несколько слоев, а образовавшиеся трещины тут же замазать. Для придания привлекательного внешнего вида, в дальнейшем трубу можно побелить или же покрасить.

Схема теплоизоляции кирпичного дымоотвода

Утепление минватой. Для этого вам потребуется взять рулон базальтовой ваты и разрезать на куски, которые соответствуют размерам площади дымохода. Затем, утеплитель клеится к трубе при помощи скотча. Последний шаг работы – закладываем утеплитель (например, Роклайт) вторым слоем кирпичей или асбестоцементными плитами.

Процесс теплоизоляции дымохода минватой

Успехов!

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Особенности эксплуатации

Печка буржуйка из кирпича непременно должна быть безопасной для окружающих людей

Для этого важно соблюдать такие правила пользования:

  • В качестве топливного материала применять только уголь, сухую древесину.
  • Накануне разжигания установки следует приоткрыть заслонку камеры, уложить внутрь немного дров, потом поджечь.
  • Когда топливо достаточно разгорится, производительность печи возможно регулировать, открывая (закрывая) зольник.
  • Для удаления из конструкции золовых отложений нужно дождаться охлаждения устройства, аккуратно достать зольный ящик, вынести его из помещения.
  • Легко воспламеняемые предметы, материалы удалить от печки на расстояние не менее одного метра.
  • Нельзя сразу помещать в топливник больше 3 кг твердого топлива.
  • Дверцу топки запрещается оставлять открытой.
  • Работающая печка всегда должна контролироваться взрослыми.


Соблюдение правил эксплуатации буржуйки убережет пользователей от ожогов, отравления угарным газом, прочих нежелательных последствий Источник stroymart.com.ua

Буржуйка, обложенная кирпичом

Следует понимать, что в принципе двух буржуек одинаковой конструкции быть не может, поэтому и существует множество вариантов кладки. Перед тем, как обложить буржуйку кирпичом, необходимо ознакомиться и придерживаться общих правил для выполнения подобных работ.

Кладка кирпича осуществляется с отступом от стенок металлической буржуйки, который составляет 100-150 мм. Верхняя и нижняя части кладки должны предусматривать отверстия для вентиляции.

При нагревании воздуха, находящегося в промежутке между двумя конструкциями, происходит циркуляция воздушных масс. В помещение движется теплый воздух. Холодный воздух, перемещаясь вдоль стенок металлической буржуйки, производит ее охлаждение, что способствует увеличению срока эксплуатации устройства.


Буржуйка, обложенная кирпичом

Футеровка газовоздухопроводов

5.1. Футеровка газовоздухопроводов должна выполняться вперевязку, за исключением мест перегиба и конусных частей, где ее следует выполнять кольцами или отдельными панелями с толщиной швов, соответствующей проектной.

Стык футеровки газовоздухопровода и цилиндрического патрубка выполняется со свободным примыканием (без перевязки), за исключением футеровки воздухопроводов горячего дутья доменной печи.

5.2. Асбестовые листы при наличии их между футеровкой и кожухом должны наклеиваться на кожух с помощью жидкого стекла или шамотного раствора по мере кладки футеровки.

5.3. Металлические газовоздухопроводы рекомендуется футеровать отдельными царгами или секциями до установки их в проектное положение, заделывая стыки на месте установки газовоздухопроводов. Количество стыков, их величина, размещение и метод заполнения мест стыкования определяются ППР.

Допускается футеровку газовоздухопроводов, диаметром менее 600 мм в свету (500´600 мм – при прямоугольном сечении) производить через отверстия, оставленные в кожухе через 1–1,5 м, которые завариваются по окончании футеровки.

Занимаясь строительством частного дома и обустройством системы отопления, многие домовладельцы сталкиваются со сложностью кладки печной трубы. Достаточно часто для этой работы используется красный керамический кирпич, класть который необходимо с использованием специального печного раствора. Именно о том, как выбрать такой используемый для кладки печной трубы состав мы и поговорим в данной статье.

Многие домовладельцы ошибочно полагают, что для кладки печной трубы они могут использовать обычный цементный раствор, который применяли для кладки стен из кирпича. Однако специалисты использовать его при кладке печи и дымохода не рекомендуют. Дело в том, что в процессе эксплуатации печная труба подвергается значительным термическим и химическим нагрузкам, и обычная вяжущая смесь в данном случае использоваться не может. Необходимо использовать специальные термоэффективные смеси, которые с одинаковой лёгкостью выдерживают увеличенные термические нагрузки и устойчивы к воздействию различных кислот .

Для кладки трубы печки рекомендуется использовать нормальные по показателям жирности составы, так как они отличаются должной пластичностью и не склонны к трещинам. Для данной работы используются сложные по своему составу, состоящее из нескольких компонентов. Большой популярностью пользуются вяжущие составы на основе песка, цемента с известью. Также в продаже вы можете найти уже готовые смеси, предназначенные для кладки кирпича, отличающиеся великолепными показателями термоустойчивости.

Единственный недостаток таких сухих смесей для кладки состоит в том, что они имеют высокую стоимость. Поэтому многие домовладельцы, занимаясь такими строительными работами, готовят раствор самостоятельно.

Также следует обратить внимание на показатели густоты используемого состава. Приготовленная смесь должна быть однородной, по структуре напоминает отдаленно сметану

Она должна слегка выдавливаться при укладке кирпича, но отлично скреплять используемые материалы. Для данной работы используются следующие составы:

  1. Глиняные.
  2. Известковые.
  3. Цементные с добавлением извести и шамота.
  4. Известково-гипсовые.

Качественные глиняные составы с добавлением цемента и песка с успехом использовались для выполнения кладки дымохода в прошлом, однако сегодня они постепенно вытесняются другими, качественными и недорогими в приготовлении составами. Состав на основе глины отличается устойчивостью к высокой температуре, однако он может разрушаться под воздействием влаги. Именно поэтому необходимо обустраивать над трубой печки крупноразмерный металлический зонт, который полностью предотвратит попадание воды внутрь печки. При использовании глиняного раствора для кладки кирпичной печки и трубы дымохода необходимо помнить о том, что использовать в качестве топлива мокрые свежие дрова в данном случае не рекомендуется. Это также будет приводить к выходу дымохода из строя.

Этапы изготовления печной трубы из кирпича:

1) Вам нужно будет запастись инструментами и материалами, которые понадобятся вам при выкладывании печной трубы. Это кирпич, листовое железо, раствор, ёмкость под раствор и мастерок для кладки. Оденьте рукавицы для дополнительной защиты.

2) Далее вам нужно ознакомиться с устройством вашей дымовой трубы. Она состоит из шейки, стояка, оголовка, дымовой задвижки и металлического колпака. Выкладывают кирпичную трубу из кирпичей, которые связаны раствором. Используем асбоцементную плиту для изоляции трубы от конструкций из дерева.

3) Плотно выполняем кирпичную кладку, не оставляйте щелей. Наносим немного раствора на место укладки кирпича (постель), разравниваем, смачиваем кирпич в воде, на торец или сопрягаемое ребро наносим еще немного раствора и ставим кирпич скользящим движением с нажимом в сторону вертикального шва на место. При неудачной укладке кирпич снимается, поправлять постукиванием его ненужно, чистится с постелью, смачивается и повторно укладывается. В противном случае возникают подсосы воздуха, что испортит тягу к печи и поток газов возрастёт. Выявляем и устраняем все имеющиеся неплотности. Швы кладки должны быть 0.5 см горизонтальные и 1 см вертикальные. Через каждые 5-6 рядов кладки, изнутри печную трубу протирают мокрой тряпкой, затирают швы.

4) Квадратным или прямоугольным делаем сечение трубы (поперечное). Форма вашей трубы влияет на уровень сопротивлений в дымоходе (гидравлических). Также это является условием сохранения и создания нужной тяги. Круглая форма сечения также является оптимальной, но создать такую форму с помощью кирпичной кладки очень трудно.

5) Избегаем наклонных дымоходов в процессе изготовления трубы, потому что дополнительное сопротивление воздуха возникает в местах поворота. Но если же никак без поворотов, то их нужно сделать под углом 60 градусов. Также не делайте трубу большого диаметра, так как газы будут быстрее остывать в этой трубе и эффективность отопления будет ниже.

6) Над крышей на толщину единственного кирпича выкладываем стенки дымохода печной трубы, но не стоит забывать о оголовнике и коньковом навесе. Оголовник лучше всего сделать без карниза, ведь ветер должен отлично обдувать его и поэтому такое решение позволит лучше отводить газы. Верхнюю часть печной трубы из кирпича своими руками кладут на песчано-цементном растворе.

Печная труба из кирпича своими руками очень сложный и ответственный момент, поэтому нужно отнестись к этому очень серьезно, а лучше доверить это дело специалистам.

Источник-Построй Дом Сам

Варианты теплоизоляции

Прежде чем приступить к работе, нужно определиться с материалом утеплителя. Использовать можно почти любой, стоит только учитывать, что дымоход нагревается до высоких температур, а значит утеплитель должен быть термостойким и негорючим.

  1. Минеральная, базальтовая или стекловата. Наиболее часто используемый материал. Продаётся матами или в рулонах. Материал не горюч, обладает хорошими теплоизоляционными свойствами, часто имеет дополнительный гидроизоляционный слой в виде толстой плёнки. Стоит учитывать, что вата при намокании теряет большую часть теплоизоляционных свойств и постепенно разрушается. На открытом воздухе конструкцию следует защитить кожухом из металла или другого материала.
  2. Сыпучий утеплитель. Это битый кирпич, керамзит, песок и другие материалы. В этом случае тоже не обойтись без кожуха. Он сооружается вокруг дымохода, свободное пространство заполняется утеплителем. Хорошо сохраняет тепло, дешёв.
  3. Металлическая фольга. Экранирует тепло и холод, уменьшая разницу температур. Используется как дополнительный слой с волокнистыми утеплителями.
  4. Готовый цилиндрический утеплитель с экраном из фольги. Имеет разный диаметр, что существенно облегчает решение проблемы теплоизоляции. Утеплитель надевается на трубу и фиксируется хомутами или строительным скотчем.
  5. Шлакобетонные плиты. Чаще всего применяются для теплоизоляции кирпичных труб. Плиты крепятся к стенкам конструкции, после чего покрываются штукатурным раствором.
  6. Штукатурный раствор. Готовится из специальных жаропрочных смесей. Для большей эффективности раствор наносится в три слоя, каждый следующий гуще предыдущего. Для эффективного утепления толщина штукатурки должна быть не меньше 4 см. Наносится на армирующую сетку, служащую каркасом.

Выбор способа утепления зависит в значительной степени от материала дымохода. Необходимо также учитывать прочность сооружения, на котором будет устанавливаться конструкция. Тяжёлая теплоизоляция может со временем продавить потолок и вызвать его деформацию.

Почему так важно правильно выбрать раствор для кладки дымохода?

Проблемой каминов и печей является то, что каждый сегмент такой системы подвергается разному негативному воздействию (либо с разной интенсивностью). Больше всего «достается» кирпичной трубе внутри помещения – на нее действует дым, конденсат (влага) и различные кислоты, образующиеся во время сгорания топлива.

Процесс кладки печным раствором на основе цемента

Итого, со временем на стенках дымоходной трубы начинает в больших количествах оседать копать и сажа, что в итоге оборачивается еще большим количеством конденсата и снижением тяги. При этом наружная часть дымохода вовсе не страдает – на нее не воздействуют никакие агрессивные факторы.

Сегмент дымохода над крышей страдает из-за несколько других проблем. Там вся проблема в атмосферных осадках, а конкретно в ветре, дожде и снеге. Но еще большей проблемой является возникновение разницы между температурой выводимых газов и температурой воздушных масс.

Какие инструменты и материалы подготовить

Для работы с выбранным материалом потребуются:

  • Мастерок.
  • Молоток.
  • Машина для шлифовки.
  • Строительный уровень.
  • Отвес.
  • Так как обложить буржуйку кирпичом нужно качественно и безопасно, следует использовать только красный огнеупорный материал.

Рекомендуем прочитать материал о причинах задымления буржуйки в дополнение к данной статье.

Для раствора, заполняющего швы, стоит использовать смесь из глины и песка.

Один из способов приготовления смеси для закрепления кирпичей представляет следующее:

  • Разные емкости наполняются глиной и песком в разных соотношениях.
  • Полученная смесь оставляется на пару дней для высыхания.
  • Из каждого раствора скручивается лепешка, оставляется на некоторое время, чтобы смесь «схватилась».
  • Засохший материал бросается с высоты около метра — если смесь не рассыпается, значит, она качественная.

Рекомендуем прочитать про установку кирпичной печи в деревянном доме в дополнение к данной статье.

Подобный подход требует временных затрат, однако гарантирует, что выбранные пропорции окажутся наиболее качественными и долговечными.

На схеме показаны основные процессы циркуляции воздуха

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
