Чугунные батареи отопления нового образца: красивые евро радиаторы, преимущества, установка

Современные чугунные батареи

Обогреватели из чугуна никогда не отличались привлекательным внешним видом. Поэтому многие люди часто стараются замаскировать их за декоративными конструкциями, например, решётками. Но такое решение негативно сказывается на теплоотдаче и, соответственно, эффективности работы батарей.

Но технологии художественного чугунного литья не стоят на месте. И сегодня в продаже можно встретить красивые чугунные изделия с оригинальными узорами на поверхности, выполненными в самых разных стилях. После декоративной покраски угрюмая махина превращается в настоящий предмет искусства, который станет прекрасным дополнением к вашему интерьеру. Впрочем, и стоимость такого отопительного прибора будет гораздо выше.опубликовано econet.ru

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей

Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

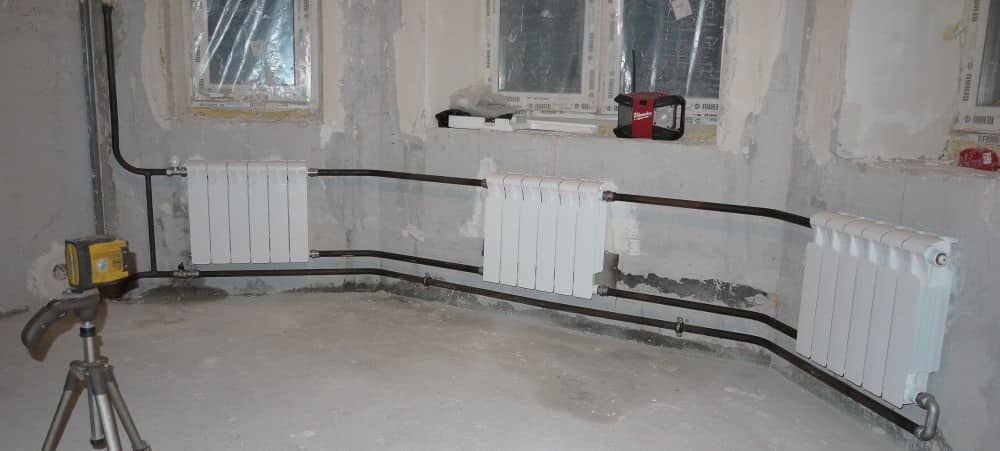

Наглядный пример последовательного подключения радиаторов.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.

Коллекторная или параллельная система отопления

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Несколько простых правил

В каких случаях можно говорить о правильном подключении батарей? Когда они эффективно работают. Проверить это очень просто. Приложите руку к их поверхности, и вы сразу же определите — греется радиатор или нет, и достаточно ли он нагревается. Это можно сделать после окончания монтажных работ, когда проводится опрессовка системы. Но в этом моменте есть один нюанс.

Профессионалы трогают не только верхнюю или боковую части радиаторных секций. Они проверяют все секции подряд, дотрагиваясь и до их нижней части. Ведь теплая вода по законам физики поднимается кверху, поэтому эта часть нагревается быстрее всего. Затем проверяют равномерность обогрева не только секций одного радиатора, но и всех радиаторов по отдельности

Это очень важно, потому что из системы может выпасть одна какая-нибудь ветвь

Чтобы обеспечить равномерность распределения тепла по всем батареям, специалисты используют термостаты или краны. Их устанавливают непосредственно на отопительный прибор. Краны применяют чаще всего из-за их простой и надежной конструкции. Да и служат они дольше. Опытные сантехники стараются установить их таким образом, чтобы они выполняли двойную функцию:

Изменяли диаметр труб, тем самым регулируя поток теплоносителя, а значит, и температуру внутри радиаторов. Позволяли удалять воздушные пробки. Конечно, для этого обычно используют краны Маевского, поскольку они более эффективны. Однако обычные проточные краны служат в 3-4 раза дольше.

Именно воздушные пробки чаще всего являются причиной, по которой не работают батареи или целые ветви системы. Чтобы быстро от них избавиться, необходимо перекрыть работающие ветви, направив тем самым весь поток теплоносителя на неисправные магистрали. После чего следует по очереди открывать на каждом радиаторе краны, через которые и выдавливается воздух.

Установка

При подключении радиаторов отопления с нижним типом подключения необходимо следовать правилам установки.

Позаботьтесь о простом доступе к месту соединения нижней подводки с самой батареей. Расстояние от радиатора до пола должно быть минимум 7 см. Сверху также следует обеспечить необходимое пространство: расстояние от теплоносителя до края подоконника должно составлять минимум 10 см. Меры направлены на правильную конвекцию воздуха, чтобы батарея обогревала комнату, а не цветочные горшки. Плюс ко всему, в таком случае добраться до радиатора не составит труда (к примеру, при демонтаже). Расстояние от стены до задней части батареи должно быть минимум 2 см.

Правила установки радиаторов отопления.

Разметка места для установки батареи

Место для установки радиатора необходимо выбирать заранее, чтобы иметь представление о точках крепежа. Монтаж батареи следует производить в упаковке от производителя, чтобы избежать повреждения теплоносителя. Это правило распространяется на все типы радиаторов. После определения места для установки, следует проработать схему подсоединения отопительных элементов. Теплоноситель с нижним типом подводки комплектуется термостатическим вкладышем для установки термостата. Прибор позволит регулировать уровень нагрева, что является весомым преимуществом. Однако это существенно (в районе 10%) отразится на стоимости батареи.

Дизайн

Одной из главных причин, по которым чугунные батареи утратили популярность, стал неприглядный внешний вид приборов старого образца. Сегодня производители предлагают широкий выбор вариантов оформления. Чугунные радиаторы отопления ретро стиля оформляются орнаментами «под старину», имеют оригинальную форму секций и могут устанавливаться на ножки вычурной формы. Чугунные ретро радиаторы хорошо гармонируют с интерьерами, выполненными в стиле ампир, барокко или кантри. Для помещений, оформленных в лаконичных современных стилях, подойдут модели с плоской лицевой поверхностью, например, радиаторы Konner Modern.

Исполнение радиаторов

Стальные трубчатые радиаторы могут изготавливаться под заказ

Стальные трубчатые радиаторы могут изготавливаться под заказ. Клиент может сам выбрать размеры устройства, его внешний вид, расцветку, технические характеристики и другие важные параметры.

В продаже можно найти изделия разных дизайнерских исполнений. Такие модели одновременно являются отопительным прибором и стильным декоративным предметом. Они могут встраиваться в мебель, лавки, барные стойки.

По расположению трубок выделяют вертикальные и горизонтальные радиаторы. Вертикальным моделям характерны высота до 3 метров и небольшая ширина. Трубки чаще всего также ставятся вертикально в секциях. Подобные трубчатые биметаллические радиаторы активно применяются в местах с ограниченным пространством – лестничные пролеты, около балконов, в комнатах с витражными стеклами. Горизонтальные приборы имеют небольшую высоту и большую ширину. Трубки могут ставиться горизонтально и вертикально. Подключение к системе отопления производится боковым способом.

Способы циркуляции теплоносителя

Как известно, вода, а обычно именно она заливается в отопительную систему, может циркулировать принудительно или естественно. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе. Естественно это элемент включается в общую отопительную схему. А устанавливается он в большинстве случаев или возле нагревательного котла, или уже является его конструкционным элементом.

Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электроэнергией. В схеме не предусмотрен насос, а сам нагревательный котел является энергонезависимым. Вода по системе движется за счет того, что нагретым столбом воды вытесняется холодный теплоноситель. Каким образом будет реализовано подключение радиаторов при таких обстоятельствах, зависит от многих факторов, в том числе нужно учитывать особенности прохождения теплотрассы и ее протяженность.

Любой из четырех способов подключения может быть реализован при наличии в отопительной системе циркуляционного насоса

Итак, разберем эти варианты более подробно.

Способ № 1 — одностороннее подключение

Такое подключение батареи предполагает монтаж подводящей трубы (подачи) и отводящей (обратки) к одной и той же секции радиатора:

Таким образом, обеспечивается равномерный нагрев всех секция каждой отдельно взятой батареи. Односторонняя система отопления является рациональным решением в одноэтажных домах, если предполагается монтаж радиаторов с большим количеством секций (порядка 15). Однако, если гармошка имеет больше включение секций, то будут иметь место значительный теплопотери, а значит стоит рассмотреть другой вариант подключения.

Способ № 2 — нижнее и седельное подключение

Актуально в тех системах, где трубопровод отопления спрятан под пол. В этом случае и подводящая теплоноситель труба, и отводящая монтируются к нижним патрубкам противолежащих секций. У такого подключения батарей «слабым» местом является низкая эффективность, поскольку в процентном измерении теплопотери могут достигать 15%. По логике вещей в верхней части радиаторы нагреваются неравномерно.

Способ № 3 — перекрестное (диагональное) подключение

Этот вариант рассчитан на подключение к отопительной системе батарей с большим количеством секций. Благодаря специальной конструкции теплоноситель равномерно распределяется внутри радиатора, что обеспечивает максимальную теплоотдачу.

Направление движения теплоносителя при перекрестном подключении (1-кран Маевского; 2-заглушка; 3- радиатор отопления; 4- направленное движение теплоносителя)

Ответ на вопрос о том, как правильно подключить батарею отопления в такой ситуации, предельно прост: подвод – сверху, обратка – снизу, но с разных сторон. При диагональном подключении радиаторов теплопотери не превышают 2%.

Мы постарались раскрыть тему возможных схем подключения отопительных радиаторов максимально подробно. Надеемся, вы сможете оценить все плюсы и минусы каждого из описанных вариантов, и выберете наиболее актуальный в вашем конкретном случае.

Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.

Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

  • размер радиаторов и их тепловая мощность;
  • размещение отопительных приборов внутри дома;
  • схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

  • в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
  • ребра на конвекторах должны быть направлены вертикально;
  • середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
  • общая длина батареи должна составлять от 75 % ширины оконного проема;
  • отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Выбор места установки радиатора: в чем важность?

Независимо от того реализовано последовательное подключение радиаторов отопления или параллельное функциональным предназначением этих приборов является не только обогрев помещения. Посредством батарей создается определенная защита (экран) от проникновения холода извне. Как раз этим и объясняется расположение батарей под подоконниками. При таком распределении радиаторов в местах наибольших потерь тепла, то есть в районе оконных проемов создается эффективная тепловая завеса.

В этом месте батареи не быть просто не может. С ее помощью холодному воздуху с улицы создается преграда

Прежде чем рассматривать способы подключения радиаторов отопления необходимо составить схему расположения этих приборов

При этом важно определить правильные монтажные расстояния радиаторов, что обеспечит их максимальную теплоотдачу. Итак, абсолютно правильно расположены отопительные батареи если:

  • опущены от низа подоконника на 100 мм;
  • от пола находятся на расстоянии 120 мм;
  • отстоят от стены на расстоянии 20 мм.

Нарушать эти нормативы строго не рекомендуется.

Разметка стен

Установка батарей в деревянном доме (впрочем, как и в любом другом) начинается с разметки стен, в соответствии с которой на следующих этапах работы будут монтироваться отопительные приборы. Если в доме устанавливается система с естественной циркуляцией теплоносителя, то трубопровод должен иметь постоянный наклон не менее 6 градусов по ходу тока воды. Несоблюдение этого правила обязательно приведет к появлению воздушных пробок, а в худшем случае – не позволит системе функционировать. Для систем с принудительной циркуляции это правило не имеет значения.

На стену нужно нанести разметку, по которой будут устанавливаться кронштейны для радиаторов. Устанавливать радиаторы вплотную к стене нельзя – расстояние между ними должно составлять около 5-10 см. От пола радиатор нужно удалить хотя бы на 10 см, а от подоконника – на 8 см. Разметка выполняется по уровню карандашом. При выполнении разметки нужно учитывать ширину секций радиаторов, чтобы установленные держатели находились строго между секциями.

За радиаторами желательно установить фольгированный материал, который будет выполнять функции отражателя тепла. При наличии зазора хотя бы в 3 см между этим материалом и радиатором удается существенно повысить эффективность радиатора и снизить тепловые потери.

Когда разметка завершена, в соответствии с ней высверливаются отверстия необходимых размеров. Дюбели забиваются молотком, после чего кронштейны крепятся при помощи саморезов. Чтобы упростить себе работу, можно приобрести специальные держатели для батарей, оснащенные резьбой, позволяющей вкручивать их прямо в дюбель.

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

  • Собрать набор инструментов;
  • Сделать замеры и расчеты;
  • Изучить возможности и правила подключения;
  • Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

  • Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
  • Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

  • Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
  • Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
  • Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

  • Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
  • Выполняется разметка под крепления новых радиаторов;
  • Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
  • Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Несовершенства

Стоит отметить, что чугунные радиаторы не лишены и недостатков, в частности таких:

  • спустя длительное время эксплуатации внутри батарей накапливается ржавчина;
  • в связи в небольшой теплоотдающей поверхностью и малой теплопроводностью чугуна прогрев помещения такими радиаторами происходит достаточно медленно. Так, порядка 80 % тепла отдается в комнату в виде излучения и лишь около 20 % передается в воздух методом конвекции. Следовательно, качественный прогрев комнаты можно обеспечить только при установке не менее 10 зубков.
  • Поскольку чугунные батареи очень тяжелые, для их монтажа потребуются достаточно толстые трубы. По этой же причине при креплении на стены также могут возникнуть проблемы.
  • В связи с низкой скоростью прогрева помещения чугунными радиаторами, вполне целесообразным будет монтаж регулирующих устройств на каждом объекте.
  • При наличии автоматических отопительных систем встроить чугунные радиаторы весьма проблематично. Кроме того, они не позволяют экономить топливо.
  • Медленный прогрев воды внутри чугунного радиатора и намного более низкая температура обратного потока, чем в других устройствах.

Половые конвекторы

Новое решение среди отопительных приборов — спрятанные в полу конвекторы, состоящие из теплообменника, короба и декоративной решетки. Трубы для теплоносителя у них медные, а ребра – алюминиевые. Бывают модели и со стальным трубчатым сердечником («Бриз» от КЗТО). Особенно хороши внутрипольные радиаторы при панорамном остеклении. Их используют в аэропортах, автосалонах, спортивных сооружениях (например, бассейнах).

+ Плюсы:

  • Прочность и простота конструкции, небольшой вес.
  • Коррозии они неподвластны.
  • Они занимают мало места.
  • Их практически не видно.
  • Легкость установки и очистки.
  • Равномерность нагрева комнаты.
  • Защищают от запотевания стекол.

— Минусы:

  • Большая монтажная длина.
  • Невозможность использования принудительной вентиляции.
  • Небольшая отдача тепла.
  • Неэкономичность.

Производители: OPLFLEX (Чехия), Mohlenhoff (Германия), JAGA (Бельгия), IMP KLIMA (Словения), КЗТО (Россия).

Главные характеристики:

  • Давление (рабочее) – 10-16 бар.
  • Тепловая мощность – 130-10000 ватт.
  • Температура горячей воды (максимум) – 110-130 градусов.

Стальные радиаторы отопления

Этот тип рассматриваемого изделия пользуется меньшей популярностью, чем алюминиевые радиаторы отопления, но вот специалисты считают, что это неверно. Существует масса преимуществ, которые возводят стальные радиаторы отопления на высшие строки рейтинга.

Преимущества стальных радиаторов отопления:

  1. Есть возможность приобрести трубчатые стальные радиаторы или панельные радиаторы. Последний вариант весьма бюджетный, часто используется в обустройстве системы отопления в частных домах и в народе именуется конвекторами. А вот трубчатые стальные радиаторы будут гораздо дороже – это обусловлено оригинальной технологией производства рассматриваемого изделия.
  2. Оба вида стальных радиаторов отопления обладают высоким уровнем теплоотдачи – специалисты классифицирует этот показатель как отличный. Одновременно с этим отмечается крайне низкая инертность.
  3. Подобные изделия абсолютно безвредны, экологически безопасны – их используют для обустройства системы отопления буквально повсеместно: школы, детские сады, больницы и так далее.
  4. Объем необходимого для нормального функционирования системы из стальных радиаторов отопления теплоносителя крайне мал.
  5. Стоимость рассматриваемого изделия низкая, такие радиаторы отопления доступны абсолютно всем.

Недостатки стальных радиаторов отопления:

  1. Часто возникает необходимость слить воду из всей системы отопления – в таком случае происходит соприкосновение стенок радиаторов с кислородом, а это провоцирует развитие коррозийных процессов.
  2. Стальные радиаторы категорически запрещено использовать для обустройства отопительной системы в многоэтажных домах – они, как никакие другие, подвержены гидроудару.
  3. Так как рассматриваемый вид изделия обладает хорошей конвекцией, это может провоцировать появление сквозняков и подъем частиц пыли в воздух.

Технические характеристики

Стальные батареи домашнего отопления представляют собой две пластины, соединенные сваркой. За счет такого соединения внутри образуется пространство, необходимое для свободной циркуляции носителя тепла, при этом сварные швы надежно держат пластины. Сталь, из которой сделаны радиаторы панельного типа, подвергается воздействию ржавчины за счет контакта с носителем тепла, что провоцирует ее постепенный износ, достигающий 0,1 мм за год. Для снижения этого показателя батареи покрывают краской при помощи катодного либо анодного электрофореза или способа погружения.

В соответствии с техническими расчетами и характеристиками панельные батареи делят на несколько типов с учетом числа теплообменников и количества панелей. Срок их работы достаточно долгий, если температура при работе носителя тепла будет держаться на отметке в 70 градусов. Нужно помнить о том, что предельная температура жидкости внутри системы не должна быть выше 100 градусов. Рабочее давление при установке не может превышать 10 бар во избежание возникновения аварийных ситуаций.

Виды радиатора отопления:

Распределение батарей отопления по материалу изготовления:

  • Чугунные.
  • Стальные.
  • Алюминиевые.
  • Биметаллические.

Далее остановимся на описании каждого вида более подробно.

Чугунные радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Еще ни так давно, трудно было представить квартиру, где не стояли бы чугунные батареи отопления, сейчас же они превратились скорее в предмет роскоши, так как стоят такие изделия очень дорого. Несмотря на это, при возможности, владельцы жилья стараются установить у себя батареи из чугуна. На сегодняшний день, такие изделия претерпели некоторые изменения – и технически, и внешне.

Чугунный радиатор отопления в квартире

Преимущества чугунных батарей:

  • Длительный срок эксплуатации.
  • Продолжительное сохранение тепла.
  • Устойчивость к перепадам давления.

Недостатки:

  • Большой вес.
  • Замена радиаторов усложняется большим весом изделия.
  • Непривлекательный внешний вид.

Стальные радиаторы: технические данные; плюсы/минусы

Модели стальных батарей отопления делятся на два подвида:

Панельные. Отличительная особенность – высокая теплоотдача, высокий уровень теплосбережения и КПД. Панельный радиатор состоит из двух параллельно спаянных пластин с внутренними пустотами для заполнения теплоносителем. В зависимости от типа системы отопления, в магазинах можно приобрести один из 2 х типов подключения конструкции: нижней и боковой. Первый характерен для тех помещений, где подводка осуществляется через систему «теплый пол». Панельные радиаторы отопления отличаются небольшим весом, в связи с чем замены радиаторов производятся с легкостью. Гарантийный срок работы до 10 лет.

Стальные батареи отопления в квартире

Трубчатые батареи представляют собой несколько секций спаренных при помощи сварочного аппарата

При покупке трубчатого варианта радиаторов отопления, необходимо обращать внимание на мощность и размер готового изделия. Для объемных жилых помещений приобретаются батареи с большой мощностью

Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой.

Алюминиевые радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Радиаторы отопления изготавливаются из алюминиевого сплава окрашенного порошковой эмалью. Довольно распространенный вариант для монтажа систем обогрева помещения. Замена батарей отопления из алюминиевого сплава может производится самостоятельно.

Алюминиевые радиаторы в квартире

Алюминиевые радиаторы обладают несколькими преимуществами:

Высокий уровень теплоотдачи. Благодаря этой особенности батарей отопления, нагрев происходит в несколько раз быстрее и тепло эффективно распространяется по помещению.
Привлекательный внешний вид

Глянцевая поверхность и эстетически правильно сконструированные радиаторы, привлекают внимание покупателей.
Легкость монтажа. Небольшая масса радиаторов отопления, облегчает процесс монтажа.

Необходимо отметить один существенный недостаток алюминиевых батарей отопления:

Они не выдерживают высокого давления. Для установки в многоквартирных домах, где применяется ежегодная продувка труб гидроударом, данный вид радиаторов не пригоден.

Биметаллические радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Популярный вид радиаторов отопления. Изготавливаются путем сборки сердцевины из сплавов, устойчивых к образованию коррозии и гидроударам, и внешней обшивки, выполненной из алюминия. Таким образом модель совмещает в себе два важнейших качества – это внешняя привлекательность и высокая теплоотдача. Но нельзя не упомянуть о высокой стоимости изделия, которая окупается в процессе использования прибора отопления.

Так к примеру биметаллический радиатор Rifar monolit, отличающийся долговечностью использования, устойчивостью к высоким температурам, высокими прочностными качествами и простотой монтажа, стоит в пределах 950 рублей за одну секцию. Как итог, 10-ти секционный радиатор Rifar monolit будет стоит в районе 9500 тысяч. А вот батареи итальянского производства Sira rs предлагаются магазинами за 1200 рублей одна секция.

Rifar monolit

Преимущества чугунных радиаторов отопления

Старая модель

Стойкость к действию процессов коррозии, так как чугун практически исключает это явление. При взаимодействии с теплоносителем, который выступает своего рода окислителем, внутренняя поверхность радиатора покрывается налетом, так называемой «сухой ржавчиной», которая препятствует проникновению коррозии вглубь.

Про качество теплоносителя описывалось выше. Состав чугуна, толщина стенок делает возможным использование любого теплоносителя, чего не скажешь о других видах батарей, которые постепенно обрастают ржавчиной. Чугун практически неуязвим к абразивному износу, химическим примесям, агрессивным кислотам теплоносителя.

Отличная тепловая инертность. Чугунные батареи отопления хороши тем, что способны держать тепло и отдавать его, если вдруг происходит отключение системы или снижается температура теплоносителя на подаче.

Отопительная система, как правило, опорожняется в неотопительный сезон в жилых микрорайонах многоквартирных домов, что чревато попаданию в нее кислорода, что повышает способность к окислению.

Чугунные секции благодаря таким своим характеристикам, как стойкость к коррозии, механическим свойствам эксплуатируются в системах с присутствием кислорода. Это же преимущество распространяется на частично открытые отопительные системы.

Приемлемая цена, возможность добавить или снять несколько секций в зависимости от температуры в комнате, простота обслуживания и монтажа является немаловажным преимуществом.

Долговечный эксплуатационный период. Батареи способны эксплуатироваться на протяжении 30-40 лет. При необходимости их следует промывать. В домах старого сектора они «живут» со дня постройки дома – до 50 лет, есть примеры и этому.

Рассматривая, преимущества и недостатки чугунных радиаторов, остановимся и на их слабых сторонах.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Watch this video on YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

  • боковое;
  • диагональное;
  • нижнее (верхнее);
  • седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
