Расчет насоса для системы отопления

Подбор циркуляционного насоса для отопления

Тип насоса должен быть обязательно циркуляционным, для отопления и выдерживать большие температуры (в пределах до 110 °С).

Основные параметры подбора циркуляционного насоса:

2. Максимальный напор, м.

Для более точного расчета, необходимо увидеть график напорно-расходной характеристики

Характеристика насоса – это напорно-расходная характеристика насоса. Показывает, как изменяется расход при воздействии определенного сопротивления потерь напора в системе отопления (целого контурного кольца). Чем быстрее движется теплоноситель в трубе, тем больше расход. Чем больше расход, тем больше сопротивления (потерь напора).

Поэтому, в паспорте указывают максимально возможный расход при минимально возможном сопротивлении системы отопления (одного контурного кольца). Любая система отопления оказывает сопротивление движению теплоносителя. И чем она больше, тем меньше окажется расход в целом на систему отопления.

Точка пересечения показывает реальный расход и потерю напора (в метрах).

Характеристика системы – это напорно-расходная характеристика системы отопления в целом для одного контурного кольца. Чем больше расход, тем больше сопротивление движению. Поэтому, если установлено для системы отопления качать: 2 м 3 /час, то насос нужно подобрать таким образом, чтобы удовлетворить данный расход. Грубо говоря, насос должен справиться с необходимым расходом. Если сопротивление отопления высокое, то насос должен обладать большим напором.

Для того, чтобы определить максимальный расход насоса, необходимо знать расход вашей системы отопления.

Для того чтобы определить максимальный напор насоса необходимо знать, какое сопротивление будет испытывать система отопления при заданном расходе.

Расход системы отопления.

Расход строго зависит от необходимого переноса тепла по трубам. Чтобы найти расход необходимо знать следующее:

2. Разница температур (Т1 и Т2) подающего и обратного трубопровода в системе отопления.

3. Средняя температура теплоносителя в системе отопления. (Чем ниже температура, тем меньше теряется тепло в системе отопления)

Предположим, что отапливаемое помещение потребляет 9 кВт тепла. И система отопления рассчитана, так чтобы отдать 9 кВт тепла.

Это означает, что теплоноситель, проходя через всю систему отопления (три радиатора) теряет свою температуру (Смотри изображение). То есть температура в точке Т1 (на подаче) всегда больше Т2 (на обратке).

Чем больше расход теплоносителя через систему отопления, тем ниже разница температур между подающей и обратной трубой.

Чем выше разница температур при неизменном расходе, тем больше тепла теряется в системе отопления.

С – теплоемкость теплоносителя воды, С=1163 Вт/(м 3 •°С) или С=1,163 Вт/(литр•°С)

Q – расход, (м 3 /час) или (литр/час)

t1 – Температура подающего теплоносителя

t2 – Температура остывшего теплоносителя

Поскольку потери помещения маленькие, я предлагаю посчитать через литры. Для больших потерь используйте м 3

Необходимо определиться какая разница температур будет между подающим и остывшим теплоносителем. Вы можете выбрать абсолютно любую температуру, от 5 до 20 °С. От выбора температур будет зависеть расход, а расход создаст некоторые скорости теплоносителя. А, как известно движение теплоносителя создает сопротивление. Чем больше расход, тем больше сопротивление.

Для дальнейшего расчета я выбираю 10 °С. То есть на подаче 60 °С на обратке 50 °С.

t1 – Температура подающего теплоносителя: 60 °С

t2 – Температура остывшего теплоносителя: 50 °С.

W=9 кВт = 9000 Вт

Из вышеуказанной формулы получаю:

Ответ: Мы получили необходимый минимальный расход 774 л/ч

Сопротивление системы отопления.

Сопротивление системы отопления будем измерять в метрах, потому, что это очень удобно.

Предположим, что мы уже рассчитали это сопротивление и оно равно 1,4 метров при расходе в 774 л/ч

Очень, важно понять, что чем выше расход, тем больше сопротивление. Чем ниже расход, тем меньше сопротивление

Поэтому при данном расходе в 774 л/ч мы получаем сопротивление 1,4 метров.

И так мы получили данные, это:

Расход = 774 л/ч = 0,774 м 3 /ч

Сопротивление = 1,4 метров

Далее по этим данным подбирается насос.

Рассмотрим циркуляционный насос с расходом до 3 м 3 /час (25/6) 25 мм-диаметр резьбы, 6 м – напор.

Желательно когда подбираете насос, посмотреть реальный график напорно-расходной характеристики. Если его не имеется, то рекомендую просто провести прямую линию на графике с указанными параметрами

Тут расстояние между точками A и B – минимальны, и поэтому данный насос подходит.

Его параметры будут равны:

Максимальный расход 2 м 3 /час

Максимальный напор 2 метра

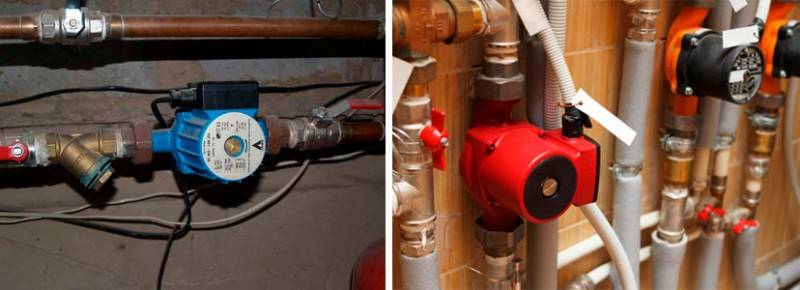

Что это такое?

Система отопления представляет собой замкнутый контур, основой которого является нагревательный котел. Он подключается в разрыв отопительного контура. Из котла выходит нагретый теплоноситель (прямая линия), проходит по кругу, отдавая тепловую энергию, и возвращается обратно в котел (обратная линия или обратка). Скорость движения воды в системе определяет эффективность ее работы и расход топлива на нагрев. Чем активнее движется теплоноситель, тем меньше он остывает. Это дает возможность снизить подачу топлива.

Если скорость перемещения низка, в систему устанавливают циркуляционный насос. Он создает напор, толкающий воду в необходимом направлении с заданными параметрами. Циркуляция жидкости стабилизируется, становится равномерной и регулируемой. Необходимо учесть, что большинство современных отопительных котлов оснащено собственными циркуляционными насосами. Однако, их мощности часто недостаточно, особенно при сложной, разветвленной конфигурации радиаторного контура. Многие пользователи от одного нагревателя питают не только радиаторную систему, но и теплый пол, что также создает заметное сопротивление и требует дополнительных мощностей.

Установка циркуляционного насоса на обратной линии позволяет стабилизировать движение теплоносителя и нормализовать работу всей системы в целом.

4 Как правильно подобрать насос?

Чтобы правильно подобрать циркуляционный насос для системы отопления, нужно учесть, что устройство должно отвечать определенным критериям:

  • продуктивность работы помпы;
  • давление помпы, напор;
  • условия работы;
  • внешние аспекты – уровень шума, размеры, обслуживание.

В последнем пункте выигрывает, несомненно, насос мокрого типа, он меньше и бесшумнее. Но с другими критериями следует разобраться.

4.1 Расчет производительности помпы

Производительность помпы подразумевает количество перегоняемого теплоносителя, его расход при  наименьшей загрузке устройства. Чем выше производительность, тем лучше.

Расчет насоса по критерию производительности можно по формуле: Q = N / (t 2 – t 1), где Q – искомая величина производительности,N – соответствует мощности отопительного котла,t1 – величина температурыжидкости в «обратке» контура, t2 – показатель температуры в подающем отсеке, после отопительного котла.

По этой формуле можно приблизительно выбирать параметры требуемого насоса. Считают, что на 10 м кольца контура необходимо примерно 0,6 м напора помпы.

4.2 Давление устройства

Давление аппарата – уровень, на который устройство сможет поднять воду в контуре отопления. Обычно этот параметр указывают в документах к механизму и на самой помпе.

Например, насосы для отопления моделиGRUNDFOSUPS25-40. Цифры в этой марке означают:

40 – высота подъема жидкости – 4 м или 0,4 атм. давления

Эту величину берут во внимание в первую очередь, выбирая насос. 25 – диаметр присоединяемых труб – 25 мм

Обычно используют трубы диаметром 32 и 25 мм.

Поэтому, задаваясь вопросом, как правильно выбрать циркуляционный насос, следует брать во внимание полное название насоса. Он должен подходить по диаметру к трубам системы

На помпе указывают также потребляемую мощность, направление движения ротора, количество оборотов.

4.3 Внешние аспекты

Работа устройства и необходимое количество тепла зависят также от температуры окружающей среды. Неправильно подобранный насос может начать перегреваться, потому как может не справиться с чрезмерной нагрузкой.А значит,перед тем, как рассчитать необходимые параметры устройства, следует хорошо знать характеристики котла и отопительной системы.

Схема установки циркуляционного насоса

Для труб с большим диаметром циркулирующий теплоноситель будет большего объема и, следовательно, понадобится более мощный насос. Для теплоносителя из незамерзающей жидкости, как правило, помпа должна подбираться более производительная и надежная.

4.4 Расчет мощности

Мощность циркуляционного насоса для отопления зависит от площади помещения, которая отапливается. К примеру, площадь равна 200 м2. Чтобы в здании было тепло, придерживаются примерного соотношения: 1 кВт тепловой энергии на 10 м2. Следовательно, на данную площадь потребуется 20 кВт.

Далее следует рассчитать разницу температур на подающем и обратном контуре. Специалисты советуют в пределах 10ᵒС. Производят расчет мощности: 20:10=2.  Рассчитанный таким образом параметр и есть мощность помпы, измеряемая в м3/ч.

Расчет циркуляционного насоса производят также по параметрам количества необходимого тепла, сопротивления труб, расхода электроэнергии, предельного уровня температуры.

Как подобрать циркуляционный насос для отопления, чтобы сделать работу системы наиболее эффективной? Для правильного подбора следует учесть немало факторов, параметров и характеристик насосов и отопительной системы, а также внешних условий и ожидаемого результата. Можно также учесть отзывы о той или иной марке аппарата. К выбору подходят ответственно, ведь от него во многом зависит комфорт в доме.

Как рассчитать гидравлические потери отопительной системы

На выбор циркуляционного насоса по его мощности и создаваемому им напору, как уже говорилось выше, оказывает влияние и такой важный параметр отопительной системы, как гидравлическое сопротивление, которое создают все элементы ее оснащения. Зная гидравлическое сопротивление, создаваемое отдельными элементами отопительной системы, можно рассчитать высоту всасывания насоса и, руководствуясь таким параметром, подобрать модель оборудования по мощности и создаваемому напору. Для расчета высоты всасывания насоса, которая обозначается буквой H, нужна следующая формула:

H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000.

Параметры, используемые в данной формуле, указаны в таблице.

Таблица 3. Параметры для расчета высоты всасывания

Значения R1 и R2, используемые в данной формуле, следует выбирать по специальной информационной таблице.

Значения гидравлического сопротивления, создаваемого различными устройствами, которые применяются для оснащения систем отопления, обычно указываются в технической документации на них. Если таких данных в паспорте на устройство нет, то можно воспользоваться приблизительными значениями гидравлического сопротивления:

  • отопительный котел – 1000–2000 Па;
  • сантехнический смеситель – 2000–4000 Па;
  • термоклапан – 5000–10000 Па;
  • прибор для определения количества тепла – 1000–1500 Па.

Существуют специальные информационные таблицы, по которым можно определить гидравлическое сопротивление практически для любого элемента оснащения отопительных систем.

Как выбрать циркуляционный насос для отопления частного дома

Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.

Выбрать насос достаточно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / ΔТ × Cт, где:

  • М – мощность котла, который будет использоваться для отопления дома, Вт;
  • ΔТ – перепад температур в отопительном контуре;
  • Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.

Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий − 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.

При расчёте мощности котла учитывают теплопотери

Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.

Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.

Напор устройства должен быть достаточным

Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nк / DT, где

  • N – искомое значение;
  • Nк – мощность котла, используемого для отопления дома;
  • DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.

Мощность зависит от разности температур прямого и обратного контура

На что ещё обратить внимание

При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью. В этом случае помпа будет выполнять вспомогательную функцию

При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию

В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.

Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.

При выборе также стоит обратить внимание на:

  • максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы − около 2 атм);
  • материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
  • присоединительные размеры. Возможно, потребуется переходник;
  • наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.

Периодичность включения – важный критерий при выборе

Виды циркулярных насосов

Основное разделение описываемых агрегатов существует по типу работы ротора. Различают два вида — сухой и мокрый.

Главное его отличие в том, что ротор насоса не имеет контакта с жидкостью. Это обеспечивает торцевое уплотнение скользящего типа, которое изолирует насосную часть от главного механизма. Это продлевает срок службы прибора. Такое оборудование предпочтительней использовать в трубопроводах с повышенным показателем длины.

Если рассматривать положительные и негативные стороны, то к плюсам стоит отнести :

  • хороший показатель КПД;
  • продолжительный срок эксплуатации.

Минусы состоят в :

  • Наличии уплотнительных колец, которые располагаются между рабочей деталью ротора и основным мотором. Эти уплотнители требуют замены один раз в три года.
  • Шумности работы. Если нет подвального помещения, то установленные в общем с живущими людьми пространстве, такие устройства будут мешать нормальному отдыху жильцов.
  • Обязательности контроля за чистой средой, в которой работает прибор. Оборудование может испортиться из-за попадания в механизм частичек грязи в теплоносителе и атмосферной пыли.

Мокрый тип

Отличие от вышеописанного вида заключается в роторе, работающем в воде. На роторе есть крыльчатка, которая, будучи интегрирована в общий контур движения жидкости ускоряет её перемещение по трубам. Сам теплоноситель является охладителем и смазывающей средой для этого узла.

  • отсутствии необходимости обслуживания;
  • бесшумность;
  • простота эксплуатации;
  • возможность регулировки интенсивности работы;
  • долговечность.

Минус — в низком КПД. Его показатель находится в пределах 50% значения. Это препятствует возможности применять такие устройства в длинных или толстых трубопроводах.

Устройство циркуляционного насоса для отопления

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.

  • В основные конструкционные узлы входят:
  • корпус;
  • ротор, передающий вращение от вала двигателя блоку турбины;
  • крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
  • средства уплотнения, изоляции от воды или теплоносителя;
  • основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.

Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Виды циркуляционных насосов

В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.

  1. Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
  2. «сухого» типа (с сухим ротором);
  3. «влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.

Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.

Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.

Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.

Повысительный насос для отопления

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен
