Циркуляционный насос для отопления: самый маленький вариант, его стоимость

Разновидности низковольтных маленьких насосов для воды

Низковольтные насосы можно разделить на несколько типов: циркуляционные, вакуумные, мембранные и насосы-помпы. В последнюю группу входят погружные, поверхностные и ручные насосы для перекачки воды. Их используют для откачивания жидкости из подвалов, погребов, очистки скважин и колодцев, удаления загрязненной жидкости из выгребных ям.

Помпы для воды 12 Вольт можно использовать для систем автономного водоснабжения. Ручные агрегаты приводятся в действие посредством определенных физических усилий, которые должен приложить человек.

Вакуумные насосы 12 Вольт применяются для перекачки воды из наземных резервуаров и подземных источников. Они отличаются высокой производительностью, низким уровнем шума и вибрации, низким энергопотреблением, способностью эксплуатироваться в широком диапазоне температур.

Низковольтные маленькие насосы для воды делятся на циркуляционные, мембранные, вакуумные и насосы-помпы

Мембранные насосы применяются для забора воды из колодца, перекачивания ее из одной емкости в другую, осушения искусственных водоемов и мытья техники. Принцип работы таких агрегатов основан на изменении общего объема рабочей жидкости. Мембрана, используемая в качестве основного рабочего элемента, втягивает воду и выталкивает ее через входные патрубки.

Характеристика циркуляционных водяных помп 12 Вольт

Циркуляционные насосы 12 Вольт – это агрегаты центробежного типа, которые применяются при обустройстве систем отопления и горячего водоснабжения. Основной задачей таких устройств является поддержание необходимого напора при выходе из строя основного насоса либо при отсутствии сети электроснабжения.

Циркуляционные насосы представлены двумя разновидностями – с сухим или мокрым ротором. У последнего типа агрегата ротор располагается в жидкости. Контакты при этом спрятаны в специальном отделении из нержавеющей стали. Такой насос имеет небольшие габариты, характеризуется длительной бесперебойной эксплуатацией, низким уровнем шума и простотой использования. Главным недостатком является низкий КПД, который может составлять всего 50%.

Мини-насосы для воды с сухим ротором, у которых он отделен керамическими или металлическими уплотнительными кольцами, характеризуется более высоким КПД. Он может перекачивать только чистую воду, в противном случае может нарушиться герметичность сопряжения колец. Такие насосы бывают горизонтальными, вертикальными и блочными.

Циркуляционные водяные помпы 12 Вольт – это устройства центробежного типа, которые используются при обустройстве горячего водоснабжения и систем отопления

Особую категорию составляет оборудование высокого давления, которое работает от напряжения 12 вольт. Оно может смело использоваться для подачи воды в систему отопления.

Типы циркуляционных насосов для отопления, какие лучше

Циркуляционные насосы для систем отопления подразделяются на мокрые и сухие.

Мокрый

Электрический двигатель отделён от воды уплотнительными кольцами. Последние вращаются в течение эксплуатации, касаясь друг друга. Между их поверхностями находится небольшой слой жидкости, который служит герметиком для соединений. Последнее возможно благодаря разности давлений в атмосфере и системе отопления. Несмотря на отсутствие прямого контакта ротора с водой, насос получил название мокрого.

Фото 1. Схема устройства циркуляционного насоса мокрого типа. Стрелками указаны части прибора.

Основным преимуществом является длительная эксплуатация. Герметичное устройство способно работать до трёх лет без замены колец, несмотря на их износ. Это действительно, если не возникало аварийных ситуаций.

Конструкция убирает из обслуживания смазку и охлаждение двигателя. Обе функции выполняет теплоноситель, частично поступающий внутрь. Для питания используют электрические сети как на одной, так и на трёх фазах, в зависимости от мощности установки. Для облегчения монтажа подобные насосы снабжают специальными фланцевыми соединениями или стандартной резьбой. Вид зависит от производительности.

Приборы мокрого типа обладают следующими преимуществами:

  • бесшумностью работы;
  • небольшим размером, малой массой;
  • низким потреблением электрической энергии;
  • длительностью эксплуатации без необходимости обслуживания;
  • лёгкостью настройки и ремонта благодаря модульной конструкции.

Главный недостаток мокрого циркуляционного насоса — низкий коэффициент полезного действия. КПД редко превышает 50%. Это связано с невозможностью герметизации двигателя при увеличении его размеров. Поэтому подобные приборы применяют в небольших системах отопления, например, в частных домах.

Внимание! Необходимо обратиться к специалистам для монтажа. Это обеспечит бесперебойную работу, в течение которой теплоноситель будет поступать к подшипникам, смазывая их

Сухой

Благодаря конструкции, ротор не взаимодействует с теплоносителем. Насосы обладают большим, в сравнении с мокрыми, коэффициентом полезного действия, около 80%. Но есть два важных недостатка:

  • Высокий шум в процессе эксплуатации. Проблема решается установкой звукоизоляции в помещении с насосом.
  • Необходимость часто менять фильтры для воды и воздуха. Сухое устройство требует чистить среду, поскольку в течение работы возникают завихрения, которые притягивают пыль. Последняя может привести к поломке, повреждению герметичности. Контроль запылённости позволит увеличить длительность работы устройства.

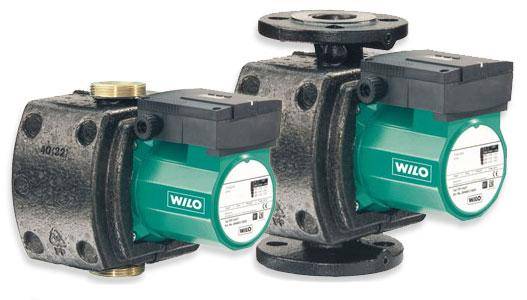

Фото 2. Циркуляционный насос сухого типа от производителя Wilo. Подобные приборы гораздо больше изделий с мокрым ротором.

Циркуляционные насосы сухого типа делят на 3 разновидности:

  • горизонтальные, в которых, соответствуя названию, двигатель расположен параллельно земле, а патрубки — на торце;
  • вертикальные, с мотором, установленным перпендикулярно полу и патрубками в одной оси;
  • блочные, в виде шкафчиков, которые монтируют в стену.

Расчет производительности насоса: главные параметры

При расчетах необходимой мощности насоса для начала нужно определиться с возлагаемыми на него задачами. В целом насос может выполнять функцию поддержания лучшего напора воды. С полученными показателями мощности в системе насос сможет обеспечить прохождение воды по всем узлам системы. Поскольку в ней работает принцип гидравлического сопротивления, нужны оптимальные показатели напора для бесперебойного движения.

Вторая задача – перекачивания воды, которой будет достаточно для отопления всех комнат частного дома. Здесь важен эффективный прогрев квадратуры помещения.

2 ключевых параметра для расчета тепловой мощности насоса:

  • расход оборудования или производительность. Каждая модель насоса отличается максимальной производительностью или количеством подачи воды за единицу времени. В расчетах учитывают количество воды в кубометрах за 1 час времени;
  • максимальные значения напора. Он означает, как прибор может противостоять гидравлической силе. В таблицах измерения и формулах напор рассчитывается в метрах.

Самостоятельно просчитать параметры очень сложно, поэтому лучше обратиться за помощью к специалисту. Он сможет на основании показателей напора, расхода вычислить производительность оборудования. Она будет соответствовать техническим параметрам модели из каталога доступных насосов.

В продаже есть циркулирующие насосы с настраиваемыми показателями производительности. В таком случае вы облегчаете поиски подходящего оборудования. Их стоимость на порядок дороже, но в дальнейшем поможет решить сопутствующие проблемы с  регулированиями напора.

Виды и устройство циркуляционных насосов

Конструкция циркуляционного насоса.

Принцип работы циркуляционного насоса.

Структура циркуляционного насоса достаточно проста:

  • корпус;
  • ротор;
  • вал с лопастями.

При помощи ротора двигатель запускается, прибор забирает воду из емкости и направляет ее по трубопроводу. Вода движется благодаря центробежной силе и равномерно распределяется по всей системе.

Циркуляционные бытовые приборы делят на два основных типа:

  • сухие;
  • мокрые.

Циркуляционный насос с сухим ротором.

Циркуляционный насос с мокрым ротором.

Особенность сухого типа заключается в том, что ротор не соприкасается с водой. Такие устройства сильно шумят, поэтому их лучше устанавливать далеко от жилых помещений. Вместе с тем такого типа приборы считаются более эффективными и способны перекачивать внушительные объемы воды.

При использовании сухого насоса следует тщательно следить за чистотой помещения, где он расположен. При работе прибор создает воздушные вихри, которые подхватывают пыль и соринки. Мелкие частицы, оседая, попадают вовнутрь и повреждают уплотнительные кольца, что нарушает герметичность и выводит из строя всю отопительную систему. Несмотря на то, что все детали защищены тонким слоем водяной пленки, не стоит пренебрегать рекомендациями о регулярной влажной уборке.

В отличие от сухого типа мокрые насосы так называются из-за того, что ротор с лопастным колесом находится непосредственно в воде. Такие приборы стоят дешево и неприхотливы в эксплуатации. Приспособления мокрого типа отлично подходят для небольших отопительных система, не создают такого большого шума, легко ремонтируются, а параметры их настройки несложно корректировать.

Основным недостатком мокрых насосов является низкая производительность. Вместе с тем, модели современные оснащены автоматикой, благодаря которой можно регулировать уровень мощности. Также устанавливать режим работы можно путем ручного переключения, что экономит расход электроэнергии.

Тепловые насосы для отопления небольших помещений или под ГВС

Предназначение – экономичное отопление жилых и вспомогательных помещений, обслуживание системы горячего водоснабжения. Самым низким потреблением (до 2 кВт) выделяются однофазные модели. Для защиты от скачков напряжения в сети им нужен стабилизатор. Надёжность трёхфазных, объясняется особенностями сети (нагрузка распределяется равномерно) и присутствием собственных защитных цепей, предотвращающих повреждение устройства при перепадах напряжения. Оборудование этой категории не всегда справляется с одновременным обслуживанием системы отопления и контура горячего водоснабжения.

1. Huch EnTEC VARIO КНР S2-E (Германия) – от 184 493 руб.

Huch EnTEC VARIO самостоятельно не эксплуатируется. Только в связке с накопительным баком системы горячего водоснабжения. ТН подогревает воду для санитарных нужд, охлаждая воздух в помещении.

Из преимуществ – небольшое энергопотребление прибора, приемлемая температура воды в контуре ГВС и функция очистки системы (периодическим кратковременным нагреванием до 60 °С) от патогенных бактерий, развивающихся во влажной среде.

Минусы в том, что прокладки, фланцы и манжету, надо докупать отдельно. Обязательно оригинальные, иначе будут потёки.

При расчёте необходимо помнить, что устройство прокачивает 500 м³ воздуха в час, поэтому минимальная площадь помещения, в котором установлен Huch EnTEC VARIO, должна быть не менее 20 м², при высоте потолка в 3 и более метра.

Основные характеристики Huch EnTEC VARIO КНР S2-E
ХарактеристикиаЗначение
Схема работыВоздух — вода
Тепловая мощность, кВт3.2
Потребляемая электроэнергия, кВт/ч (сеть)1.9 (220)
Температура теплоносителя  на выходе, °С55
Диапазон рабочей температуры первичного контура, °С+7…+35
Хладагент, типR134А
Вес, кг31

2. NIBE F1155-6 EXP (Швеция) – от 355 161 руб.

Модель заявлена, как «интеллектуальное» оборудование, с автоматической настройкой под потребности объекта. Внедрена инверторная схема питания компрессора – появилась возможность настраивать выходную мощность.

Присутствие такой функции при малом числе потребителей (точки водоразбора, радиаторы отопления), делает отопление небольшого дома более выгодным, чем в случае с обычным, неинверторным ТН (у которых нет плавного пуска компрессора и выходная мощность не регулируется).  Потому что у NIBE, при малых значениях мощности, тэны включаются редко, а собственное максимальное потребление теплового насоса – не более 2 кВт.

В условиях небольшого объекта шум (47 ДБ) не приемлем. Оптимальный вариант установки – отдельное помещение. Обвязку размещать на стенах не примыкающим к комнатам для отдыха.

Основные характеристики NIBE F1155-6 EXP
ХарактеристикаЗначение
Схема работыРассол — вода
Тепловая мощность, кВт4-16
Потребляемая электроэнергия (сеть, V/насосы, компрессор/тэны), кВт/ч380 / 1.9 / 9
Температура теплоносителя  на выходе, °С65
Диапазон рабочей температуры первичного контура, °С0… +35
Хладагент, типR 407C
Вес, кг185

3. Fujitsu WSYA100DD6 (Япония) – от 524 640 руб.

«Из коробки» работает только на нагрев в одном контуре. Опционально предлагается комплект для подключения второго контура, с возможностью независимой настройки для каждого. Но сам тепловой насос рассчитан на систему отопления  помещения до 100 м², с высотой потолка не более 3 метров.

В списке преимуществ – небольшие габариты, работа от бытовой электросети, регулировка температуры на выходе 8…55 °С, что по замыслу производителя должно было как-то повлиять на комфорт и точность управления подключенными системами.

Но всё перечеркнула низкая мощность. В нашем климате, отапливая заявленные 100 м², устройство будет работать на износ. Что подтверждают частые переходы устройства в «аварийный» режим, с отключением помпы и ошибками на дисплее. Случай не гарантийный. Исправляется перезапуском оборудования.

«Аварии» влияют на расход электроэнергии. Потому что когда умолкает компрессор, в работу включается тэн. Поэтому совместное подключение контуров СО и тёплого пола (или ГВС) допустимо на объекте площадью не более 70 м².

Основные характеристики Fujitsu WSYA100DD6
ХарактеристикаЗначение
Схема работыВоздух — вода
Тепловая мощность, кВт6
Потребляемая электроэнергия, кВт/ч (сеть)2.04 (220)
Температура теплоносителя  на выходе, °С60
Диапазон рабочей температуры первичного контура, °С-20… +35
Хладагент, типR410A
Вес, кг42

2 Как выбрать насос для водяного теплого пола?

Циркуляцию теплоносителя по трубам системы водяного теплого пола обеспечит правильно подобранный циркуляционный насос. Циркуляционный насос для пола с водяным подогревом ничем не отличается от насоса, используемого в радиаторных системах отопления. Одно отличие – насос для теплого пола можно купить уже с трехходовым клапаном (что в сборе будет называться смесительным узлом). Последний можно собрать самостоятельно, предварительно купив насос и трехходовой клапан.

Итак, как подобрать насос для пола с водяным подогревом? Рассмотрим некоторые особенности, которые рекомендуется учесть при покупке такого механизма.

2.1 Наличие скоростей

Выбирая насос, лучше обратить внимание на тот, который имеет несколько скоростей. Управление скоростями может происходить вручную или в автоматическом режиме

Если у вас возникнет желание отрегулировать температуру в помещении, вам нужно будет изменить скорость движения теплоносителя. Поэтому циркуляционный насос с несколькими скоростями – лучшее решение.

2.2 Тип ротора

В соответствии с типом ротора насосы могут быть «мокрыми» и «сухими». «Мокрым» называют насос, ротор которого находится непосредственно в перекачиваемой жидкости. Эта жидкость так же выполняет функцию охлаждения и смазывания механизма.

Особенности «мокрого» типа мотора:

  • высокая надежность;
  • отсутствие шума при эксплуатации;
  • экономичное потребление электроэнергии;
  • сравнительно низкая мощность (КПД не превышает 50%).

В «сухом» насосе ротор не соприкасается с водой или другой жидкостью. Он находится в отдельной герметичной емкости. Такой насос требует периодической чистки и смазки. Также он издает много шума во время работы. Среди достоинств – большой срок службы и высокий КПД, достигающий более 80%.

Насос Grundfos UP 20-15 N циркуляционный

На территории частных домовладений «сухие» насосы могут использоваться разве что при установке фонтанов, учитывая гул при их эксплуатации. «Мокрые» насосы, несмотря на то, что их производительность ниже, вполне способны обеспечить работу системы теплого водяного пола площадью до 400 кв.м.

2.3 Материал корпуса

Учитывая то, что система трубопровода замкнутая и в ней находится очень небольшой процент кислорода, разрешается устанавливать насос из любого материала. Но если кислородопроницаемость не была учтена и в системе находится этот окислитель, тогда корпус насоса должен быть выполнен из нержавеющей стали или полимера. Чугунные корпуса в этом случае противопоказаны.

2.4 Производительность и напор

Пожалуй, основными характеристиками, влияющими на выбор насосного оборудования в данном случае, являются производительность и напор.

Под производительностью понимают объем жидкости, перекачиваемой насосом за единицу времени. Для нормальной работы системы необходимо, чтобы объем перекачиваемой жидкости за час ровнялся трем объемам всей жидкости трубопровода.

Напор – это способность жидкости свободно циркулировать по трубам. Длинные трубы, имеющие множество изгибов, характеризуются немалым гидравлическим сопротивлением. Поэтому, для обеспечения бесперебойной и качественной работы системы, напор в трубопроводе теплого пола должен быть достаточно мощным.

Используем следующую формулу:

Q =0,86 Х PH /(tПР – tОБР),

где

  • Q – объем теплоносителя (куб.м. в час);
  • 0,86 – коэффициент преобразования;
  • PH — мощность отопительного контура (кВт);
  • tпр-tобр – разница в температуре поступающей и выходящей по обратным трубам воды.

Формула для расчета напора насоса:

Комплектация устройств для работы теплого пола

H= (П Х L + ΣК) /(1000),

где

  • Н – напор;
  • П – гидравлическое сопротивление погонного метра трубы;
  • L – длина труб самого длинного контура;
  • К – коэффициент запаса мощности.

При расчете паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Полученная величина будет обозначаться в килопаскалях (кПа). Поскольку напор измеряется в атмосферах, переведите это значение в атмосферы, учитывая, что 100кПа = 0,1атм. Полученную величину в зависимости от наличия арматуры и вентилей, умножают на соответствующие коэффициенты.

2.5 Фирма-производитель

При покупке насоса для пола с подогревом лучше не экономить и приобрести такой агрегат производства известных и надежных фирм. Среди фирм-производителей отличные характеристики имеют немецкие компании Wilo и Grundfos. Лучше выбирать продукцию из каталога, поскольку там указаны как характеристики насоса, так и особенности его монтажа и работы.

Расчет циркуляционного насоса

Циркуляционный насос в отопительной системе дома должен решать главную задачу: обеспечивать достаточную для отдачи нормированного количества прокачку рабочего тела. То есть, прокачивать по трубам проходить такой объем теплоносителя, который при остывании в одном цикле передаст воздуху комнат энергию, указанную в СНиП (как минимум).

При расчете используются нормы для самого холодного времени года. А именно, при требованиях отдачи тепла на уровне 173-177 Вт/кв.м в условиях температуры воздуха на улице от -25 до -35 градусов. Данная норма действительна для одно- и двухэтажных строений. В домах большей высоты принимается отдача в 100 Вт/кв.м.

По данным показателям вычисляется, в первую очередь, мощность главного нагревателя, электрического, газового, жидко или твердотопливного котла. Основной параметр циркуляционного насоса, расход или производительность, быстро и удобно вычисляется на основании характеристик отопителя. Для этого достаточно поделить мощность котла в Ваттах на дельту температур, показатель остывания воды за один рабочий цикл. Это разница между подачей и обраткой. На практике ее принимают равной 20-25, так как на выходе котла теплоноситель имеет 80-95%, а после прохода через батареи от 60 до 70 градусов Цельсия.

Однако вычислить производительность насоса — только половина дела. Его характеристик должно быть достаточно для преодоления гидравлического сопротивления всей сети труб внутри дома. Оно приводится к параметру напора насоса в таком соотношении: 100 Па/м соответствует 0,01 м.

Для расчета гидравлического сопротивления трубной сети внутри дома игнорируют его этажность. Причина проста: длина труб подъема воды от котла практически всегда равна протяженности обратки. Для расчета гидравлического сопротивления обычно используют специальные формулы, учитывающие все особенности распределительной сети.

Пример расчета циркуляционного насоса

Есть и упрощенный вариант расчета. В расчете используются следующие допущения:

  • один метр прямой трубы создает сопротивление от 100 до 150 Па на каждый метр, в зависимости от материала;
  • использование фитингов увеличивает сопротивление сети на 30%;
  • при использовании трехходовых смесителей нужно добавить еще 20% от прямого сопротивления к конечному результату.

Порядок расчета выглядит так: сначала измеряют общую протяженность труб. Умножая ее на нормированное сопротивление, получают базовый результат. Затем к нему добавляют потери. То есть, прибавляют проценты для фитингов, смесителей, поворотов. Если сеть построена по однотрубной схеме и в радиаторах используются терморегулирующие вентили, к итоговому результату добавляют 70% от базового значения сопротивления.

Существует мнение, что полученные в итоге расчетов целевые параметры циркуляционного насоса описывают технический максимум. А на практике можно взять устройство с заниженными показателями. Однако упрощенный расчет означает достаточно серьезный люфт в итоговых результатах. Множество факторов остаются неучтенными.

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.

Для отопления площади 100 кв. м.

Рейтинг циркуляционных насосов для отопления больших площадей  возглавляют приборы европейских производителей. Это промышленные модели, которые могут применяться в частных домах.

Wilo TOP-S 80/15 DM PN10

Плюсы

  • Надежный, не требует техобслуживания
  • Коррозионностойкое покрытие корпуса и рабочих узлов
  • Теплоизоляция

Минусы

Тяжелый (45 кг) и габаритный (360х395х495 мм)

От 112 000 ₽

Эту модель насоса немецкой фирмы Wilo благодаря техническим характеристикам (расход 70 м3/час и напор 16 м) применяют в системах отопления разных типов. Выбор ступеней частоты вращения осуществляется вручную. Потребляемая мощность 2400 Вт.

Grundfos MAGNA3 D 80-120 F

Плюсы

  • Качественные материалы
  • Надежный
  • Воздушное охлаждение силовой электроники
  • Бесшумный
  • Экономное потребление электроэнергии
  • Встроенный теплосчетчик

Минусы

Требовательный к качеству воды

От 270 000 ₽

Один из лучших насосов для обогрева частных домов и других помещений площадью от 100 м2. Эта модель с автоматическим контролем всех параметров, умной системой управления обладает высоким КПД и обеспечивает напор до 12 м. Производитель обещает безотказную работу в течение 8 лет.

ESPA RA1-F 100-120-PN10

Плюсы

  • Коррозионностойкие материалы
  • Надежность

Минусы

  • Применяется только для чистой воды
  • Установка в вертикальном положении

От 160 000 ₽

Поверхностный циркуляционный насос производства Испании предназначен для котлов в системах отопления больших помещений благодаря пропускной способности 75 м3/ч и напорной характеристике 11,5 м. Это промышленная модель, но ее можно поставить в частном доме. Он работает при температуре жидкости до 120 0С.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

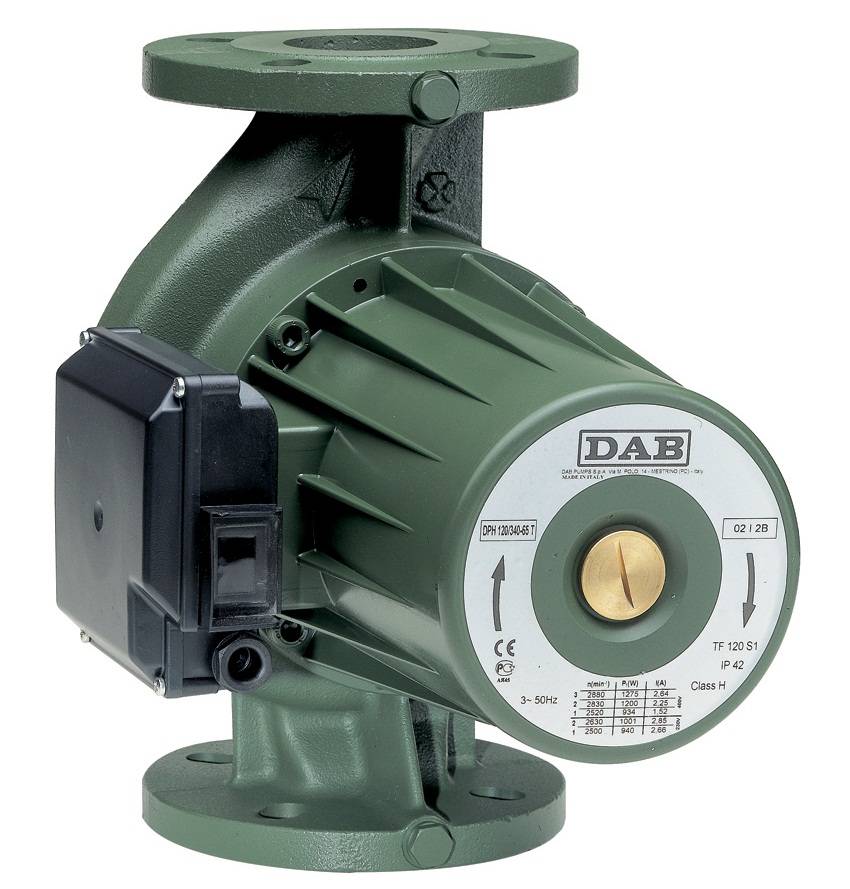

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
