Виды трубопроводной арматуры
Арматурные изделия классифицируются по способу применения, назначения, конструкции. Виды арматуры на трубопроводах выделяют следующие:
- фланцевые;
- соединительные;
- для труб из разных материалов;
- для атомных электростанций.
Остановимся подробнее на этих видах.
Фланцевая
Фланец – это плоский диск с определенным количеством крепежных отверстий. Фланцы соседних элементов плотно прилегают друг к другу. Соединение осуществляется затягиванием крепежных болтов гайками. Прокладками обеспечивается герметичность. Фланцевая арматура устанавливается в системах, работающих при разном давлении и температурах. К трубе фланец приваривается.
Фланцевое соединение является разборным, что упрощает проведение ремонтных работ, осмотр и замену элементов. Изготавливается чугунным или стальным, применяется для трубопроводов от 50 мм в диаметре, выдерживает температуру до 400 С, можно располагать в горизонтальном и вертикальном положении.
Соединительная
Соединительная арматура трубопроводов применяется при соединении элементов из разных материалов и диаметров. В точке стыковки труб из стали и пластика, где диаметры соединяемых элементов отличаются, применяют соединительную арматуру.
В качестве дополнительных деталей устанавливают муфты, заглушки и прочие фитинги, в конструкции которых нет запорно-регулировочного механизма. Такие элементы обеспечивают быстрый монтаж и замену деталей трубопровода. Соединительные элементы выпускаются сечением 25-2020 мм, для давления от 1 до 4 МПа из чугуна, стали, пластика.
Нержавеющая
Трубная арматура из нержавеющей стали образует соединение, не вступающее в химическую реакцию с рабочей средой, что обеспечивает долговечности системы. Такие элементы, как клапаны, краны, переходники, задвижки используются для нержавеющих трубопроводов при транспортировке пищевых жидкостей, алкогольных и безалкогольных напитков.
Нержавеющие элементы образует прочное соединение, устойчивое к коррозии, агрессивным средам, что обеспечивает ее использование в нефтехимической и газовой промышленности, фармакологии, АЭС. Детали не взаимодействуют с транспортируемыми продуктами, не изменяют ее и свою структуру.
Арматура для АЭС
Атомная электростанция – это энергетический объект высокой опасности. В ее конструкцию входит большое количество трубопроводов, устанавливается арматура промышленная трубопроводная. К элементам предъявляются следующие требования:
- Направление движения рабочей жидкости должно совпадать с указанием стрелки на корпусе.
- Нельзя использовать детали, не соответствующие назначению.
- Доступ ко всем видам арматуры должен быть свободным.
- Нагреваемые при работе соединительные элементы трубопровода закрывать съемной конструкцией с теплоизоляцией, закрепляемой с помощью резьбы.
Отдельные части трубопровода, находящегося под высоким или средним давлением, соединяют сваркой или фланцевой арматурой, что уменьшает возможность протечек. Материалом для изделий должны быть высококачественные металлы.
Важно: для обеспечения безопасности работы парогенераторов устанавливают предохранительные клапаны – основной и вспомогательный. Для удаления дренажа из контура станции монтируют сначала запорный, далее – регулировочный.
Арматура металлопластиковых труб
Металлопластиковые трубы используются для прокладки внутри помещений. Это внутренний водопровод и отопление. Соединения участков осуществляется вентилями, запорными и переходными кранами и прочими элементами. Они используются при температуре теплоносителя до 95 С и давления 16 атм.
Трубопроводы из металлопластика используются в быту, имеют аккуратный внешний вид, резьбовое или прессовое соединение. Фитинги изготовлены из латуни с никелированным покрытием. Изделия имеют стандартные размеры, на их поверхности нанесена маркировка.
Фитинги для полиэтиленовых и полипропиленовых труб
Фитинги для пластиковых труб различают для напорных и безнапорных систем. Для полиэтиленовых труб самым надежным считают сварное соединение. В результате получаем единую литую герметичную трубу.
Американка: что это такое, фитинг для соединения труб
Устройство, применяемое для объединения отдельных элементов трубопроводов в единую схему, состоящее из накидной гайки и резьбовых втулок, в среде сантехников называют фитинг американка. Применяется в…
Для регулировки потока, разделения его на отдельные части, используют краны, заслонки и вентили, выдерживающие давление до 16 атм, температуру от 45 до 80 С. Применятся фитинги латунные, бронзовые, стальные. Для водопровода допустимо устанавливать полиэтиленовые краны с металлической вставкой.
Горизонтальная и вертикальная схемы
На горизонтальные и вертикальные схемы подобная система отопления делится по местоположению трубопровода, соединяющего все устройства и приборы в одно целое.
Горизонтальная схема
Вертикальная обогревательная схема разнится от других тем, что в таком случае все необходимые устройства подсоединяются к стояку, расположенному вертикально.
Вертикальная схема
Хотя ее составление и выйдет в итоге немного дороже, но зато стабильной работе не будут препятствовать образовывающиеся воздушные застои и пробки. Такой решение наиболее подходящее для хозяев квартиры в доме с множеством этажей, так как все отдельно взятые этажи подключается раздельно.
Двухтрубная система отопления с горизонтальной схемой прекрасно подойдет для одноэтажного жилого дома с относительно большой протяженностью, в котором проще и рациональнее подключить все имеющиеся радиаторные отсеки к горизонтальному трубопроводу.
Обе разновидности контуров отопительной системы могут похвастаться превосходной гидравлической и температурной устойчивостью, только в первой ситуации в любом случае потребуется калибровка стояков, расположенных вертикально, а во втором – горизонтальных петель.
Назначение
Байпас служит для следующих целей:
- В качестве запасной линии, резервного пути на случай непредвиденного завершения работы в отопительной системе, возникающее по причине:
- неисправности устройств, например, циркуляционного насоса;
- аварийных сбоев в работе системы;
- необходимости провести внеплановый ремонт деталей или их срочную замену;
- Для быстрого слива воды и наполнения ею нагревательного прибора;
- Регуляции интенсивности циркуляции горячей воды, качественной теплоотдачи, пропускной способности устройств;
- Измерения объемов жидкости;
- Выполнения функций стандартного радиатора;
- Снижения расхода электричества на отопление.
Объем поступающего в батарею теплоносителя сокращается сравнительно с проточной системой на 25-35%. Как следствие — снижение теплоотдачи радиатора примерно на 10%.
Самое большое его преимущество состоит в том, что все вышеперечисленное не требует остановки основного технологического процесса — отопления.
Запорно-регулирующая арматура на радиаторы отопления: виды и назначение
Главной задачей арматуры системы отопления дома или квартиры является регулирование циркуляции теплоносителя, дозирование, то есть снижение или увеличение его объёмов, а также распределение по контурам. Поговорим о запорно-регулирующей арматуре, устанавливающейся на радиаторы отопления.
Все компоненты арматуры систем отопления делятся на два вида, в зависимости от предназначения:

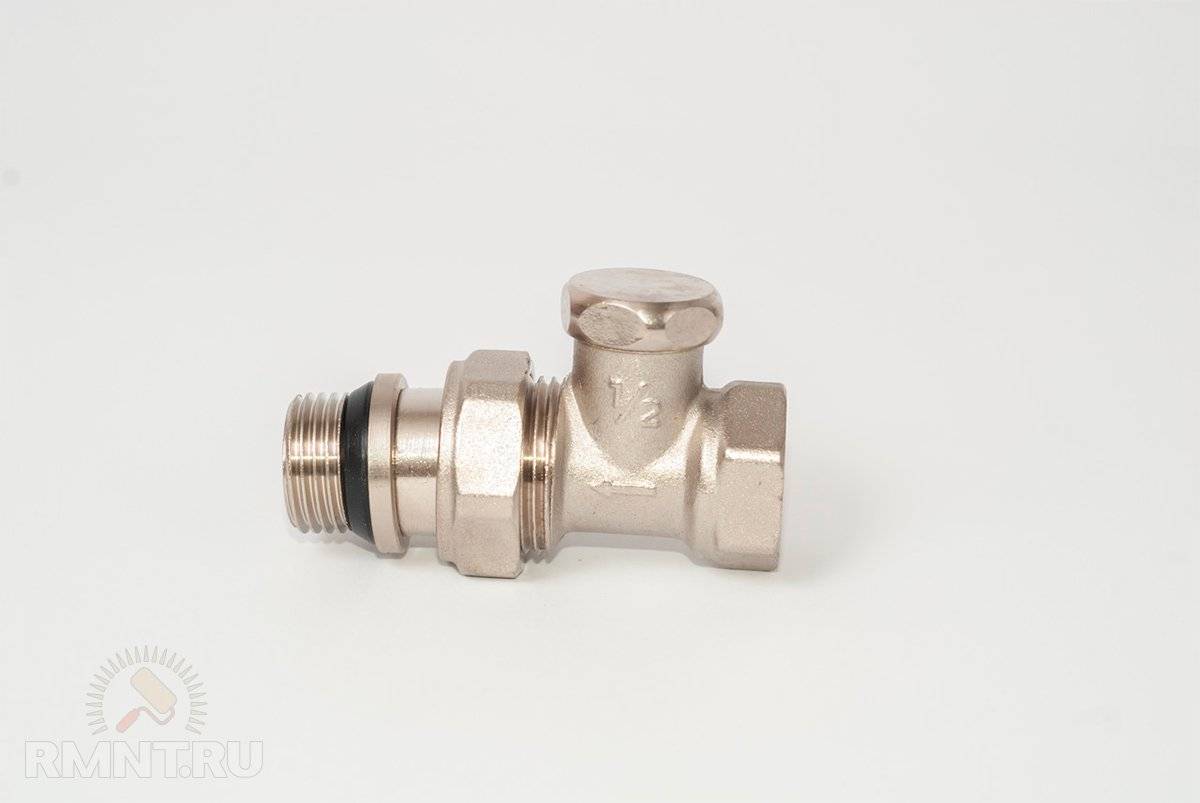

- Запорная арматура. Она применяется, если нужно остановить подачу теплового носителя на конкретный участок системы отопления, отключить один из радиаторов или снизить объёмы подачи. Для этой цели применяются различные затворы и краны.
- Регулирующая арматура. Она обеспечивает безопасность и эффективность работы системы отопления, стабильное давление в трубах, контролирует уровень нагрева теплового носителя и срабатывание автоматических приборов.
В качестве запорной арматуры на радиаторы отопления применяются краны и задвижки. Краны бывают двух видов:
- Шаровые. Название легко объяснимо — внутри крана действительно есть шар с сечением. Поворачивая ручку крана можно изменять внутренний диаметр и, соответственно, объёмы подачи теплового носителя. Перекрыть канал позволяет поворот ручки на 90°.
- Штоковые. Оснащены прокладкой из керамики или резины. Полностью перекрыть канал подачи теплоносителя можно путём нескольких поворотов ручки.
Важно! Штоковые краны позволяют более плавно управлять системой подачи теплового носителя. Кроме того, шаровой кран при поломке или «прикипании» шарика к уплотнителю подлежит замене целиком, а вот сальник или шайбы штокового крана можно заменить самостоятельно
Задвижки по принципу своего действия в целом похожи на штоковые краны, но чаще всего их ставят на трубах большого диаметра, на трубопроводах центрального отопления. Установка крана на каждый радиатор позволяет решить проблему его замены или ремонта в случае неожиданной протечки. Перекрыв подачу теплоносителя на конкретный радиатор, владельцы дома получают возможность заняться устранением проблемы, не перекрывая всю систему, что особенно сложно сделать в условиях городской квартиры с централизованным отоплением.
К регулирующей арматуре системы отопления относятся:
Краны Маевского. Позволяют избавиться от воздуха в трубах и радиаторах отопления. Кран Маевского, собственно — игольчатый клапан, который в закрытом состоянии является герметичным. Устанавливается устройство на верхний патрубок радиатора. Есть краны Маевского, которые можно ослабить для спуска воздуха только с помощью отвёртки, другие устройства просто откручиваются руками. Если после открытия крана слышен шипящий звук — в трубах скопился воздух, который мешает нормальной циркуляции теплового носителя.
Предохранительный клапан. Способен выдержать более высокое давление, чем кран Маевского. Клапан служит для предотвращения порыва труб в случае резкого скачка давления, он отводит чрезмерный объём воздуха или воды из системы отопления. При подъёме давления жидкость давит на седло и шток клапана поднимается, оставаясь в таком положении до нормализации уровня давления в системе. Предохранительный клапан устанавливается на обратную часть трубопровода до его соединения с котлом.
- Обратный клапан. Препятствует обратному движению теплового носителя в системе труб. Обратный клапан применяется в качестве элемента запорной арматуры, увеличивая эффективность её работы и безопасность всей системы, незаменим там, где отопительные магистрали сильно разветвлены.
- Смесительные узлы, двух- и трёхходовые, используются главным образом при обустройстве тёплого пола.
Термоголовки, регулирующие вентили. Позволяют экономить тепло, устанавливая в помещении нужный температурный режим. Если владельцы частных домов могут управлять температурой в доме с помощью регулировки котла, то хозяевам квартир пригодятся термоголовки на каждый радиатор. Такой специальный клапан устанавливается на входе в радиатор, управление может быть механическим, ручным — термовентиль устанавливается на определённое положение шкалы. Есть также электронные термоголовки.
Дополнительными устройствами в системе отопления являются термометры и манометры для измерения температуры и давления. В частных домах они обычно имеются непосредственно в отопительном котле, на радиаторы устанавливаются значительно реже.
Арматура для радиаторов отопления изготавливается из латуни, бронзы или ковкого чугуна
Делая выбор таких полезных устройств для своей системы отопления, следует обращать внимание на диаметры патрубков и схему подключения радиатора
Что выбрать: краны или вентили?

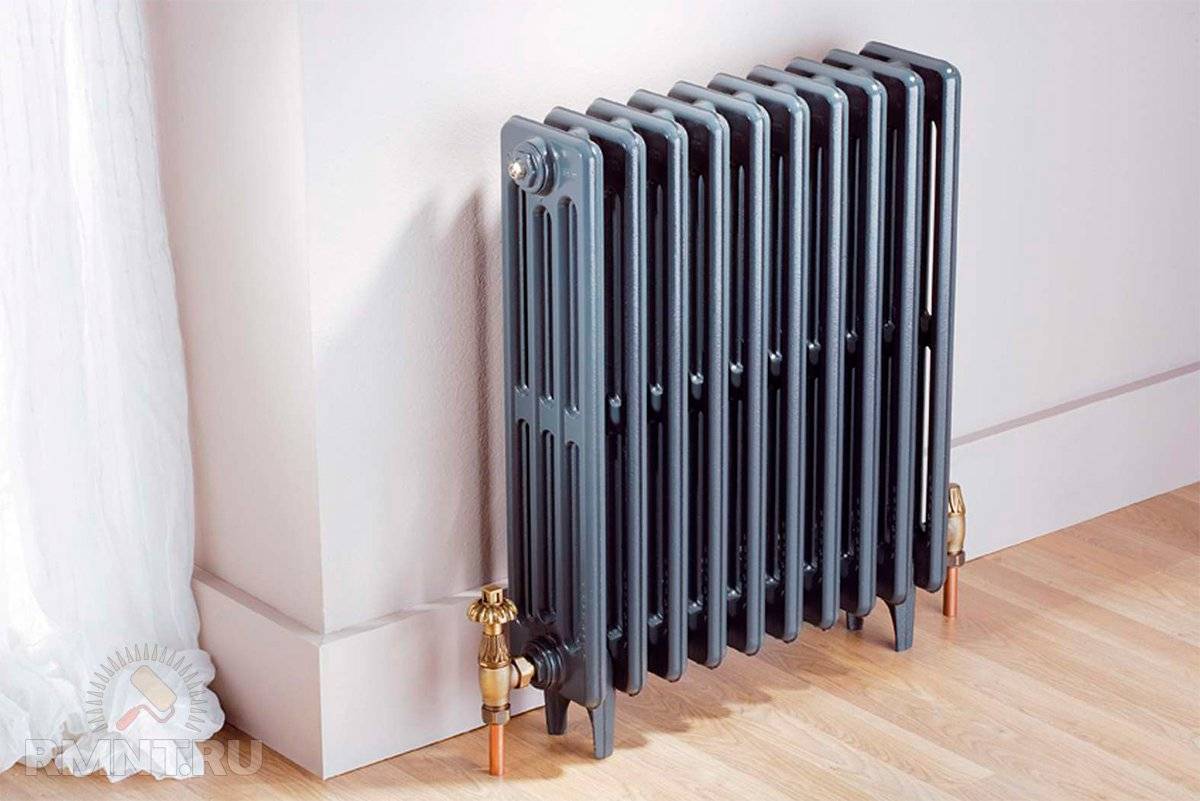

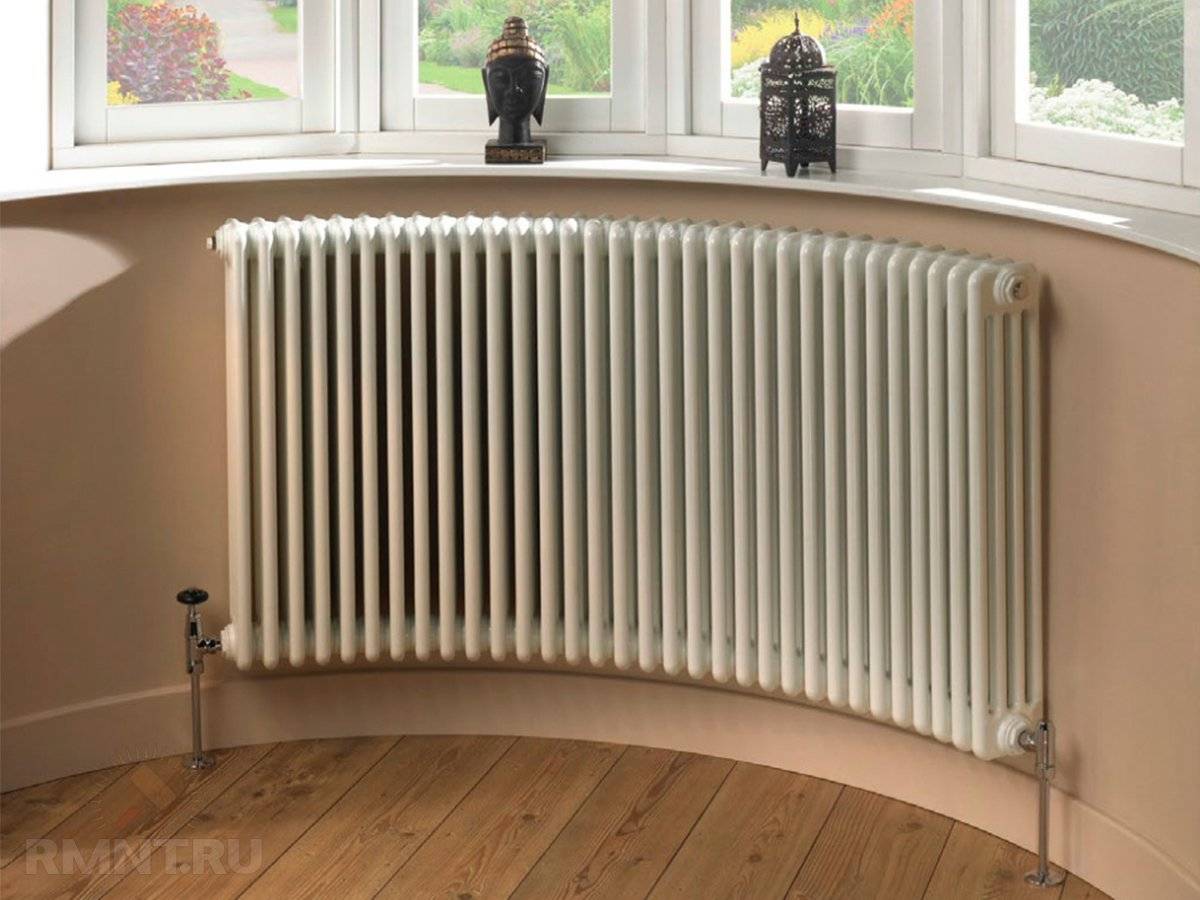

Радиаторы — самостоятельная часть отопительного контура здания, но установка дополнений поможет избежать многих сложностей.
Например, запорная арматура нужна, чтобы батарею можно было снять на плановую чистку, ремонт без слива воды из системы. Скопление воздуха не даст радиаторам нагреваться до нужного уровня, для решения проблемы нужен клапан сброса воздуха.
Шаровой кран
Шаровое изделие получило такое название за то, что запорная деталь — шар со сквозным отверстием.
Устройство работает на два положения – полное раскрытие, закрытие, невозможно частично регулировать. Оборудование считается только запорным, сопровождает любые радиаторы.
Кран Маевского
Элемент — вид воздухоотводчика, полностью механический прибор. Кран не сработает автоматически при образовании газовой пробки, потребуется ручное вмешательство.
Деталь ставят вместо верхней заглушки, для стравливания воздуха аккуратно ослабляют плоской отверткой. Воздух будет выходить через маленькое отверстие с характерным звуком.
Процесс продолжают, пока теплоноситель не начнет вытекать более-менее ровной струей.
Изделие Маевского не подходит для чугунных батарей, требуется сильный слив теплоносителя, невозможно при маленьком отверстии.
Возможные неполадки и способы их устранения
Многие здания в крупных городах имеют существующие одно- и двухтрубные системы парового отопления.
Схема двухтрубной системы отопления
Как 1-трубные, так и 2-х-трубные системы время от времени имеют проблемы с управлением, что приводит к неравномерному нагреву, высоким расходам топлива и гидроудару.
Давайте сейчас рассмотрим современные системы, лучшие практики, а также устранение неполадок для поддержания комфортной среды и экономия энергии.
Обогревательные системы позволяют конденсату и пару перемещаться по всей системе в пределах одних и тех же труб.
По мере того как котел создает пар, он проходит через трубы и поднимается вверх к радиаторам, где он нагревает пространство и конденсируется. Затем этот конденсат возвращается по той же трубе (трубам) обратно в котел.
Трубы и радиаторы все наклонены назад к котлу, чтобы позволить этой системе работать под действием силы тяжести.
Для того чтобы система работала хорошо, поток пара должен быть сбалансирован. Регулируемые воздушные клапаны должны быть установлены на каждом из радиаторов. Таким образом, радиаторы, расположенные ближе всего к котлу, могут иметь меньшее отверстие на воздушном клапане.
Радиаторы, расположенные дальше от котла, могут иметь большее отверстие. Это позволяет пару течь более равномерно по всей системе, так как радиаторы, расположенные ближе всего к котлу, не перегреваются, а радиаторы, расположенные дальше от котла, не нагреваются.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Воздушные клапаны можно использовать для отключения пара в незанятые помещения. Если воздушный клапан полностью закрыт, пар не будет поступать в радиатор.
Воздушные клапаны работают с помощью сильфона, заполненного спиртово-водяной смесью. Температура такова, что воздух может выйти, но, когда пар присутствует при высокой температуре, он превращается в газ, расширяя сильфон, который закрывает клапан. Воздушные клапаны следует проверять каждые три — пять лет, так как они могут выйти из строя и необходимы для правильной работы системы.
Автоматически регулируемые воздушные клапаны
Они могут быть установлены для различных температур от комнаты к комнате. Хотя они и стоят дороже, чем простые воздушные клапаны, они на самом деле реагируют на малейшие изменения температуры, а не просто на количество пара в радиаторе. Управление заметно лучше, и это более качественный продукт, чем простые воздушные клапаны.
Методы подключения радиаторов
Тут мы не будем разглядывать варианты размещения и отдельные конструкции батарей патрубков (снизу, сбоку и без того потом). Остановимся лишь на подводке труб. Все варианты стыковки радиаторов указаны в таблице.
| Вид | Описание |
| Проточное | В этом случае контур отопления подключается к входящему и выводному патрубку батареи. Вода протекает через любой радиатор, установленный в системе, поскольку другого пути у нее попросту нет.Такое подключение не разрешает регулировать интенсивность работы устройств отопления. Помимо этого, при протечек нагревательных устройств придется всецело останавливать систему обогрева и сливать теплоноситель. |
| Замыкающее | Тут входящий и выходящий патрубки батареи соединяются еще и обводным участком трубы (так называемым байпасом). Необходимо брать подробность, диаметр которой меньше главного подающего контура.Вода, поступая к батарее, распределяется на два потока: в батарею и в байпас. Установив на входном патрубке термоклапан, а на байпасе и выходном – запорную арматуру, возможно легко регулировать температуру в помещениях и делать замену батарей безостановочно работы неспециализированного отопления. |

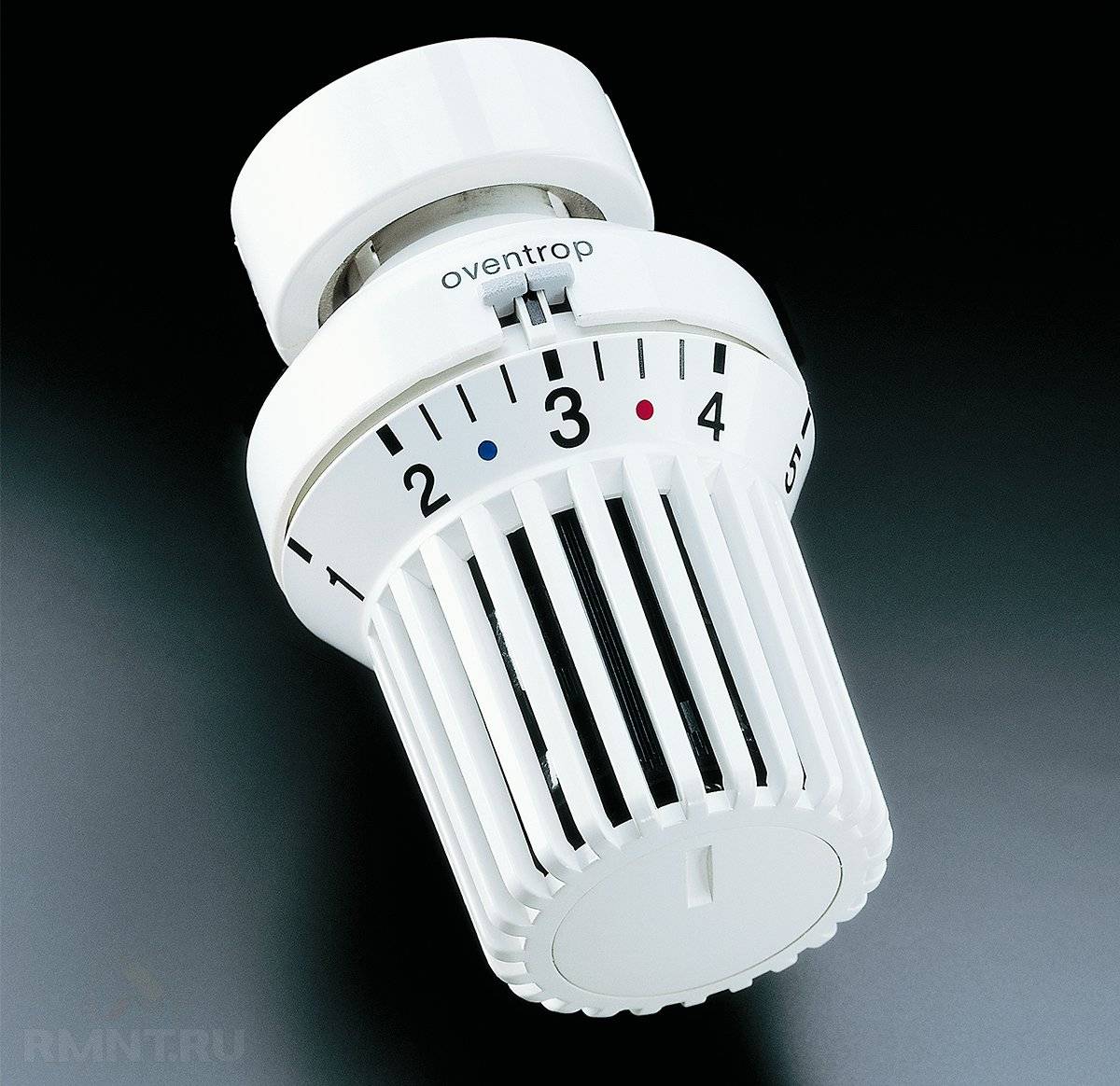

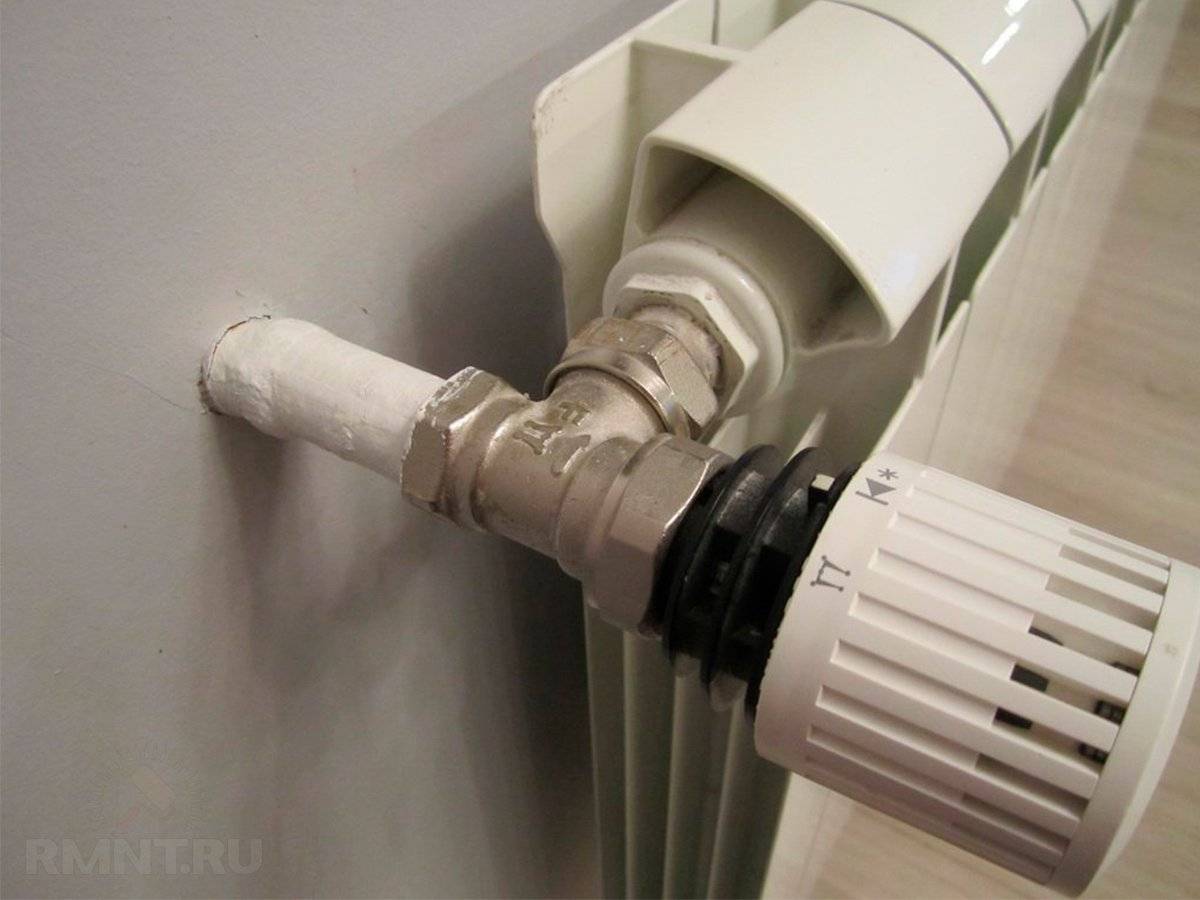

Термостатические клапаны с головкой — автоматический терморегулятор для батарей
Автоматическая регулировка температуры в комнате (термостатический клапан + головка).
Термостатический клапан – это тоже ручная регулирующая арматура, которая по принципу действия ничем не отличается от вентиля. Зато есть возможность контролировать степень нагрева воздуха в помещении в автоматическом режиме. Радиатор будет греть сильнее или слабее в зависимости от того, какая погода на улице.
Чтобы термостатический клапан автоматически регулировать подачу теплоносителя в радиатор, на него нужно установить термостатическую головку. Это регулятор тепла на батарею, который может быть механическим или энергозависимым. Сначала рассмотрим, как работает механическая головка. Внутри её есть сильфон – это цилиндр из эластичного полимера. Внутри цилиндра находится определенное рабочее вещество. Оно может быть:
Независимо от того, каким рабочим веществом наполнен сильфон, принцип действия остается неизменным. При нагреве происходит тепловое объёмное расширение рабочего вещества. Благодаря тому, что цилиндр эластичный он тоже увеличивается в объёме. При этом сильфон давит на шток, а тот, в свою очередь, перекрывает условный проход термостатического клапана.
Электронные головки работают на микрочипах. Принцип работы такой же, как и у сервоприводов для коллекторов теплых полов (про них расскажем несколько позже). Главное – это размещения датчика температуры . Он может быть заключён в корпус регулятора для батареи отопления или находится на некотором отдалении.
Недостаток механических термоголовок и электронных с внутренним термостатом заключается в том, что показания температуры воздуха снимаются вблизи теплообменника. Естественно, там теплее, чем во всем помещении. Более объективная информация о температуре воздуха поступает от выносных датчиков.
В системе умный дом используется погодозависимый регулятор отопления. которым можно управлять дистанционно.
Процесс проектирования систем отопления коттеджей весьма сложный, без специалистов не обойтись. Подробности тут .
Трубы
Какие трубы можно использовать на отоплении и ГВС?
Давайте отделим, так сказать, мух от котлет: централизованные (с элеваторными узлами) и автономные инженерные системы выдвигают абсолютно разные требования к материалам.
Для центрального отопления нормальна температура до +95°С при давлении в 4-5 атмосфер, что уже вплотную подходит к границам возможностей полимерных материалов. На ГВС ниже штатная температура (75°С), зато выше давление (до 6 кгс/см2). Картина усугубляется большой вероятностью отклонения значений от штатных, и возникновения гидроударов.
Разрыв трубы при гидроударе
В автономных системах отопления поддерживается давление до 2,5 кгс/см2 при температуре до 75-80°С, на автономном ГВС — до 4,5 кгс/см2 при 60-75°С. Параметры стабильны, гидроудары исключены (точнее, могут быть созданы только владельцем дома, что не в его интересах).
Из этого видео Вы узнаете о трубах для отопления и водоснабжения.
На центральных ГВС и отоплении применяются:
| Изображение | Описание |
Оцинкованная труба на водоснабжении квартиры | Оцинковка (стальная труба с цинковым покрытием). В отличие от черной стали, она не зарастает отложениями и не подвержена коррозии. Монтируется только на резьбах: сварка нарушает антикоррозионное покрытие. |
Обвязка бойлера медью на паяных соединениях | Медная труба. Она монтируется на паяных раструбных соединениях, на пресс- и обжимных фитингах. Прочность на разрыв превышает 200 атмосфер, термостойкость достигает 150-250 градусов в зависимости от типа применяющихся фитингов. |
Отопительный розлив и подводки к секционному радиатору из гофрированной трубы Кофулсо | Нержавеющая гофротруба. При близких к медной характеристиках она в 2-3 раза дешевле, и куда проще в монтаже: соединение на обжимном фитинге собирается двумя разводными ключами за 30 секунд. |
Для автономных инженерных систем могут использоваться:
| Изображение | Описание |
Фитинги и трубы из полипропилена | Полипропиленовые трубы (как правило, с армирующим слоем — фольгой или смешанным с фиброй полимером). Их преимущества — дешевизна самих труб и фитингов под низкотемпературную сварку. |
Изготовленная из сшитого полиэтилена труба для водоснабжения и отопления Rautitan от Rehau | Термостойкий и сшитый полиэтилен (PERT и PEX) — идеальные трубы для отопления и водоснабжения в полу при коллекторной разводке систем: они продаются в бухтах длиной до 200 метров, что позволяет вывести все соединения за пределы стяжки (см. Полиэтиленовые трубы для водоснабжения). |
На фото — пресс-фитинги на металлопластике | Металлополимерные трубы (на обжимных и пресс-фитингах) тоже продаются в бухтах, и снабжаются алюминиевым сварным сердечником, вклеенным между двумя слоями PERT или PEX. Их преимущества — жесткость стенок и сравнительно высокая прочность на разрыв (до 16 кгс/см2). |
Регулирующая арматура отопления
Она предназначена для контрольной работы системы отопления в целом или на определенном участке. Это зависит от конструкции и эксплуатационных параметров. Рассмотрим наиболее востребованные и обязательные к установке модели.
Кран Маевского
Если значительно ухудшился нагрев определенного радиатора – существует большая вероятность возникновения воздушной пробки. Чтобы предотвратить перегрев теплоносителя необходимо заранее установить краны Маевского на каждый из отопительных приборов.
Эта регулировочная арматура для отопления представляет собой игольчатый клапан, который в закрытом состоянии полностью герметичен. Устанавливается на верхний патрубок радиатора, в случае появления воздушных пробок способствует их устранению. Для этого необходимо с помощью ключа или отвертки ослабить степень прижатия штора. Делается это до того момента, пока не будет слышен характерный звук выходящего воздуха. Процедура заканчивается только тогда, когда начинает течь теплоноситель.
Радиаторы отопления зачастую комплектуются запорной арматурой. Этот момент необходимо выяснять еще на этапе приобретения.

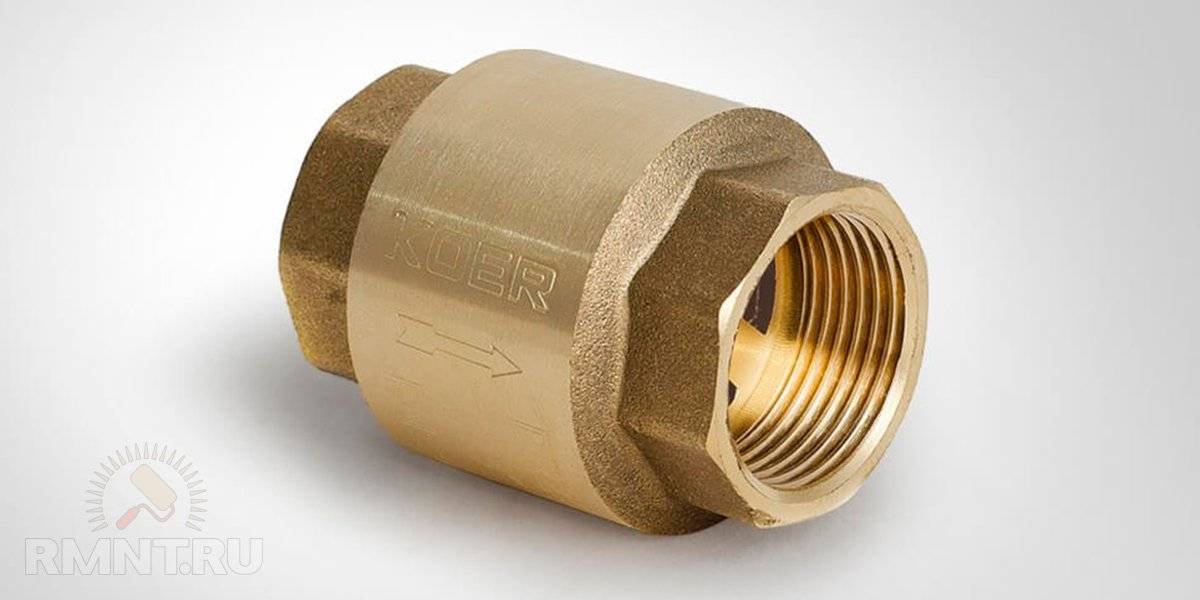

Обратный клапан
Необходим для предотвращения обратного движения воды в трубах. Его можно найти в каталогах арматуры для отопления, предназначенных как для небольших частных систем, так и для центрального теплоснабжения.
Принцип работы этого устройства основан на том, что давление напора воды воздействует на седло клапана, отодвигая его. В результате этого происходит циркуляция жидкости в трубах. Если же по каким-либо причинам вода начинает течь обратно – клапан возвращается в закрытое состояние. Этот механизм необходим в системах со сложной разводкой магистралей. В частности, он монтируется в качестве запорной арматуры для радиаторов отопления. Таким образом повышается безопасность работы и увеличивается КПД всей системы.
Рекомендуется установка арматуры обратного клапана для систем отопления с возможностью регулировки показателя давления его открытия.
Смесительные узлы
Для устройства водяного теплого пола необходимо обеспечить смешивание горячей и холодной воды. Это связано с различными температурными режимами в трубах отопления и теплого пола. В качестве основного механизма применяются 2 или 3 ходовые смесительные узлы.
Конструктивно они схожи с . Но помимо входного и выходного патрубков в них есть дополнительные точки подключения. Двухходовые модели обеспечивают смешивание потока теплоносителя с различной температурой путем открытия штока на определенную высоту. В трехходовых конструкциях устанавливают заслонки. Изменение их месторасположения уменьшает или увеличивает приток воды.
Подобная регулирующая арматура для отопления может управляться ручным методом или автоматически. Для последнего монтируют электропривод, соединенный с температурным датчиком в трубах или в помещении. В зависимости от установленного уровня нагрева происходит регулирование положения штока или заслонки.

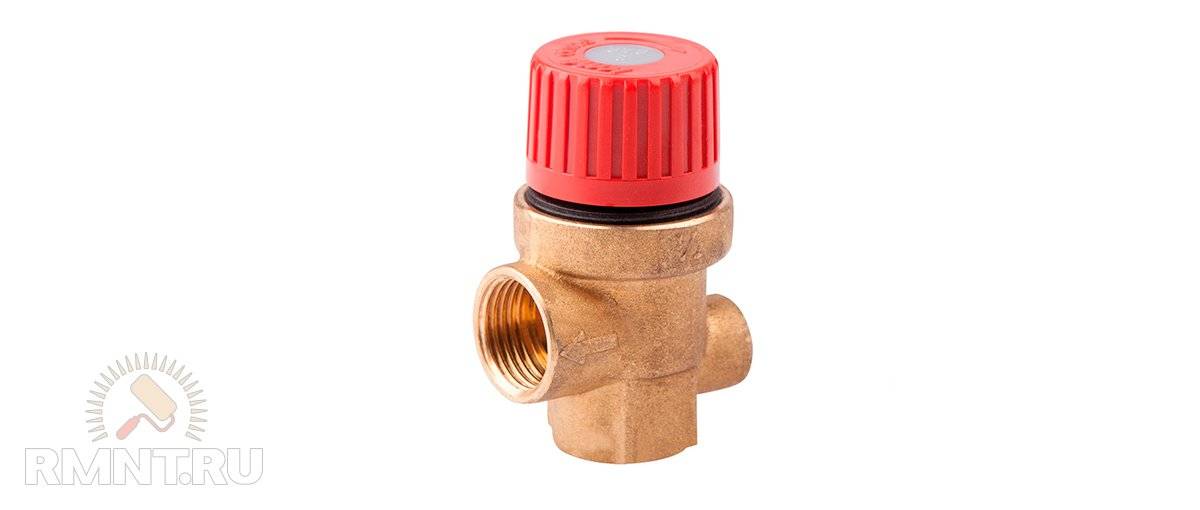

Предохранительный клапан
Если уровень нагрева воды в трубах превышает заданный параметр – происходит резкий скачок давления. Для предотвращения прорыва устанавливается другой вид запорной арматуры на отопление, регулирующие функции которой направлены на сброс излишков воды или воздуха из системы.
Самым востребованным из них является предохранительный клапан. В отличие от крана Маевского он рассчитан на более высокие показатели давления. При возникновении аварийной ситуации напор воды воздействуют на седло, в результате чего шток поднимается. Избыток теплоносителя или воздуха уходят из системы, а состояние клапана остается открытым до того момента, пока давление не стабилизируется. Эту запорную арматуру на отопление необходимо правильно установить. Специалисты рекомендуют монтаж на обратную трубу перед ее входом в котел и до циркулярного насоса.
Сервоприводы в качестве регулятора для батареи отопления
Сервоприводы бывают нормальнооткрытыми и нормальнозакрытыми.
Есть еще один вид терморегуляторов батареи отопления, который используется только при лучевой разводке труб отопления . Это когда на каждый теплообменник идет свое кольцо циркуляции. Распределение потока теплоноситель по кольцам происходит в коллекторе. Регулировка происходит все тем же термостатическим (седельным) клапаном, только другой конфигурации (принцип работы остается неизменным). Этот регулятор можно контролировать вручную, но также есть возможностью автоматизации процесса.
Чтобы терморегулятор батареи отопления работал автоматически, на него устанавливаются сервоприводы – аналог электронной термостатической головки с выносным датчиком. Сервоприводы энергозависимы. Вокруг сильфона с рабочим веществом есть спираль из проволоки. Когда на спираль подается ток, она нагревается, соответственно, греется и сам сильфон. В итоге он расширяется и открывает или закрывает поток. Тепловое расширение зависит от силы подаваемого тока.
Название говорит о том, какое действие выполняется, когда нет электричества. То есть, если на сервопривод прекратится подача тока, то нормальнооткрытые полностью откроют путь теплоносителю, а нормальнозакрытые – полностью перекроют его. Команды на сервопривод передает терморегулятор, который устанавливается в каждой комнате. Сигнал от терморегулятора к сервоприводу может передаваться по проводам или же радиоволнами.
Интересное по теме:
- Печи длительного горения: виды, сравнение, эф.
- Циркуляционные насосы dab – надежная гидравли.
- Инфракрасные обогреватели
- Мощность электрокотла
Регулировка температуры батарей — сокращаем расходы на отопление
О необходимости регулировать температуру в помещениях можно даже и не говорить — в связи с постоянным ростом цен на углеводороды нужно максимально использовать все методы для уменьшения расходов тепловой энергии, в том числе и для обогрева зданий. Для управления степенью теплоотдачи батарей отопления, в зависимости от фактического климата в помещении, используются методы:
- Подача сетевой воды от теплогенерирующих установок с температурой соответствующей графику, рассчитанному для различных условий и внешних факторов;
- Регулировка температуры воды при подаче в конкретное помещение или здание автоматическим устройством, работающим от показаний датчиков смонтированных внутри или снаружи строения;
- Установка устройств, которыми производится регулировка температуры, для каждой отдельной батареи.
Для последнего метода используется регулятор, смонтированный на батареях отопления.
Характеристика поворотно-дисковой заслонки
В качестве запорно-регулирующего элемента используется поворотный диск. Заслонки широко применяются для систем отопления, водоснабжения и кондиционирования. В качестве рабочей среды заслонки может выступать техническая или подготовленная вода. Основными элементами данного устройства являются:
- Корпус;
- Диск;
- Верхний вал;
- Нижний вал;
- Седло;
- Подшипники;
- Крышка;
- Кольцевое уплотнение;
- Упорное кольцо;
- Стяжной болт;
- Шпонка;
- Вкладыш;
- Гайки и шайбы.
Поворотно-дисковая заслонка
Основными преимуществами данного устройства являются:
- Низкая стоимость;
- Простота в эксплуатации и обслуживании.
Недостатки поворотно-дисковой заслонки:
- Чувствительность к перепаду давления;
- Ограниченные способности регулировать поток рабочей жидкости.
Виды кранов для батарей
Для установки на батарее предназначаются :
- запорная арматура для радиаторов (шаровые краны полуоборотные);
- воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
- балансировочные вентили для радиаторов;
- регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
- краны для слива теплоносителя.
Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.
Кран Маевского
Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.
Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.
Схематичное изображение крана Маевского
Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.
Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно
Шаровые краны: виды и параметры

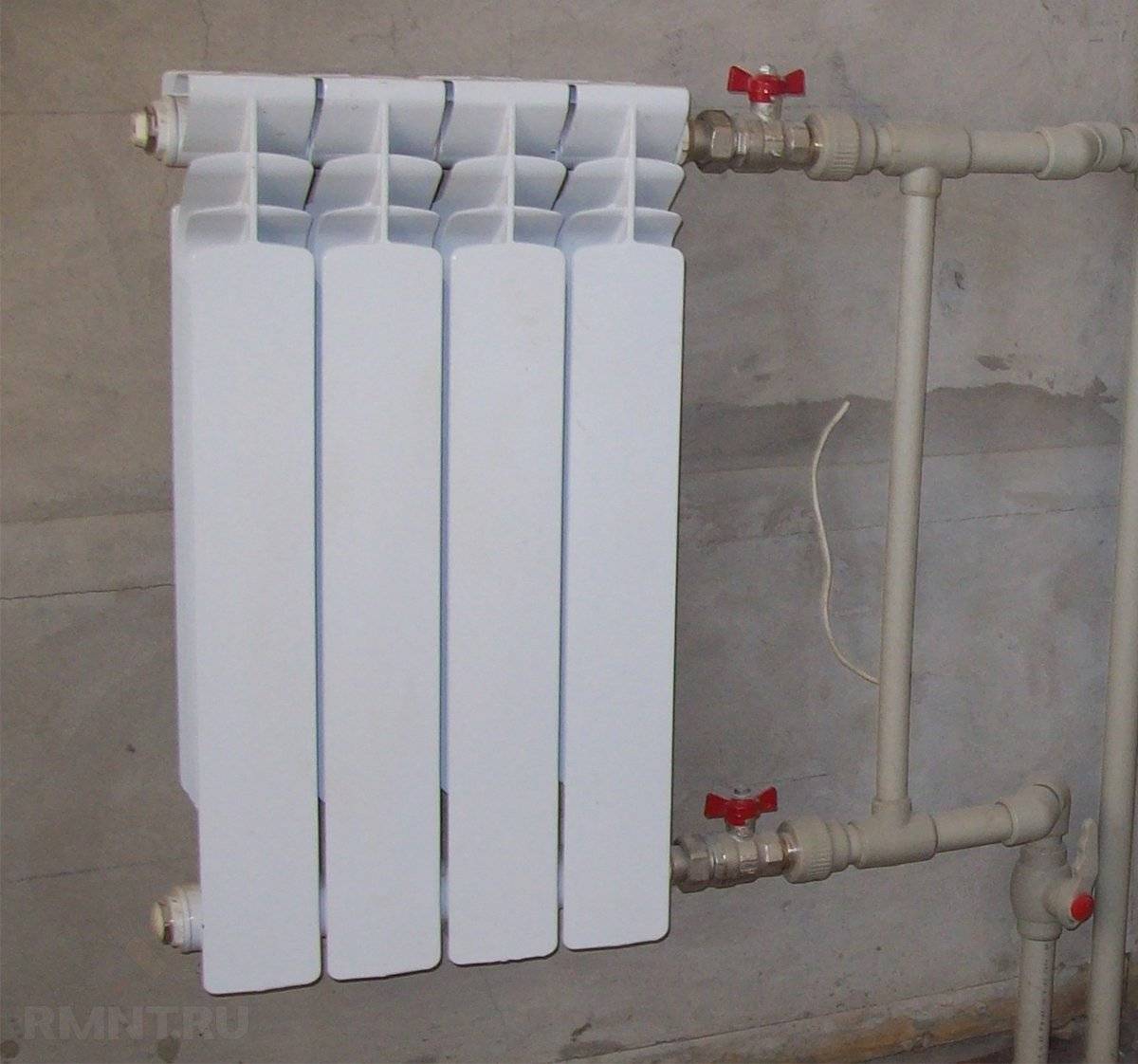

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

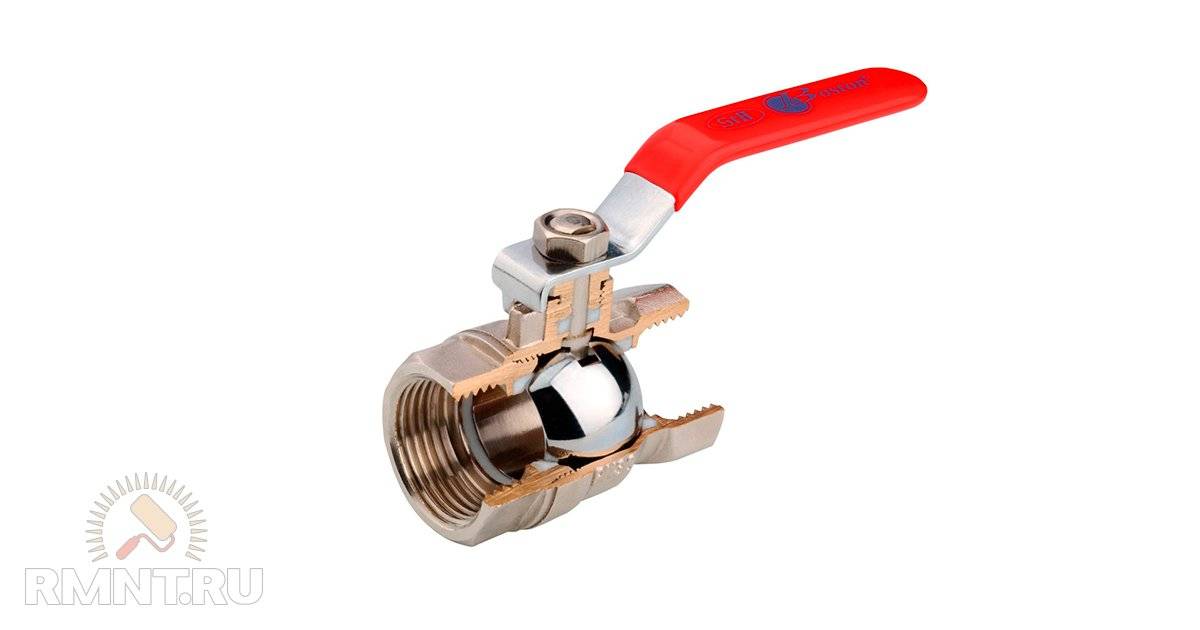

Устройство шарового крана
Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.
Шаровые краны различаются :
- по материалу изготовления корпуса (латунь, силумин, полипропилен);
- по конструкции (прямой и угловой);
- по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).
Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.
Вентили с термоголовками
Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.
Вентиль с термоголовкой
Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.
Краны промывочные
Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.
Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.
Балансировочный вентиль
Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.
В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.
