Что такое шибер для дымохода и как это используется

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.

Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник.

Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки.

К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

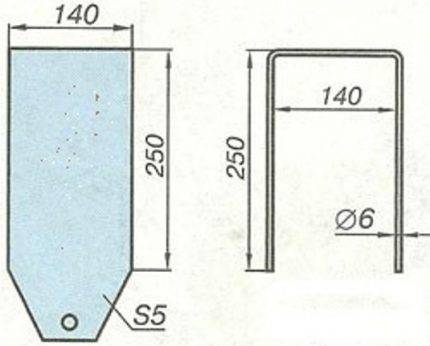

Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся задвижкой по направляющим двум параллельным сторонам.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой, например, в бане или в летней кухне, можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.

Галерея изображенийФото из В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезатьДостаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркойДля фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверхуЗадвижка «встала» на одном уровне с остальными кирпичами, поэтому препятствий для дальнейшей кладки нет, она производится в обычном порядке – по схеме порядовкиШаг 1 – определение места монтажаШаг 2 – обрезание кирпичей по периметру отверстияШаг 3 – посадка шибера на растворШаг 4 – кирпичная кладка над шибером

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

Что такое шибер и зачем он нужен

Начнём с определения. Шибер — это регулируемая, металлическая заслонка в дымоходе, которая перекрывает дымоходный канал. Это нужно для того, чтобы поменять интенсивность горения и уменьшить скорость потока дымовых газов. Помимо этого шибер препятствует вытягиванию воздуха из вашего дома через дымовую трубу, а также наоборот, не позволяет наружным потокам воздуха проникать в дом. Однако, когда заслонка работает не эффективно это грозит сразу двумя проблемами: неприятным запахом, который будет проникать из дымохода в дом и высокими коммунальными расходами.

Как правило, заслонка для дымохода расположена чуть выше камина на входе в дымоход. Она образует уплотнение, которое не позволяет проходить потокам воздуха. Однако из-за постоянного воздействия тепла и влаги шибер может деформироваться, став абсолютно неэффективным и бесполезным устройством. Но как узнать, в каком состоянии находиться ваш шибер? Сделать это довольно легко, всё что вам понадобиться это любая купюра, например 20 гривен или один доллар. Чтобы выяснить насколько плотно прилегает задвижка в вашем камине, оставьте купюру между пластинами шибера и плотно закройте его. Теперь попробуйте вытащить деньги. Если купюра легко выдвигается, задвижка определенно пропускает много воздуха.

Если использовать деньги для эксперимента вы не хотите есть ещё один эффективный способ. Для него вам понадобятся только спички. Зажгите ее в камине и сразу же погасите. Взгляните внимательно, куда уходит дым от спички, если он поднимается по трубе, это признак того, что вы теряете много тепла.

Известно, что каминные заслонки большую часть времени остаются открытыми, а это значит, что нагретый воздух из дома постоянно выходит по трубе на улицу. Из-за этого затраты на отопление увеличиваются минимум на 30%. Поэтому не забывайте закрывать шибер, после того, как огонь погаснет.  Ещё одной проблемой является частично закрытые заслонки во время работы камина. Так делать не стоит, шибер должен быть открыт, чтобы огонь получал достаточное количество воздуха для чистого горения.

Частые ошибки и проблемы при установке

Хорошая тяга обеспечивает высокий КПД работы печи. При хорошей тяге топливо в печи полностью сгорает и его расход небольшой. При плохой тяге дрова не догорают до конца, и даже существует риск появления обратной тяги. В этой статье мы постараемся разобраться, что такое шибер для бани, каковы особенности его конструирования и можно ли сделать его самостоятельно.

Предлагаем ознакомиться Полок в бане (104 фото): чертежи и размеры, пошаговое руководство монтажных работ, как сделать в парилке своими руками

Шибер – это регулятор тяги, обеспечивающий пожаробезопасность печного отопления. Когда дрова в печи горят, дымоходы частично перекрываются задвижками, а после полного сгорания дров задвижка закрывает трубу дымохода полностью. Шибер в отопительной системе существует именно для регулирования силы тяги. Современным аналогом шибера является тягостабилизатор.

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

На сегодняшний день существует два основных способа установки шибера на дымоход:

1. Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
2. Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».

• При монтаже шибера на этапе устройства кирпичной кладки рамку располагают на высоте 6-8 рядов от основания трубы;
• Рамка должна стоять ровно, не перекрывая контуром дымохода;

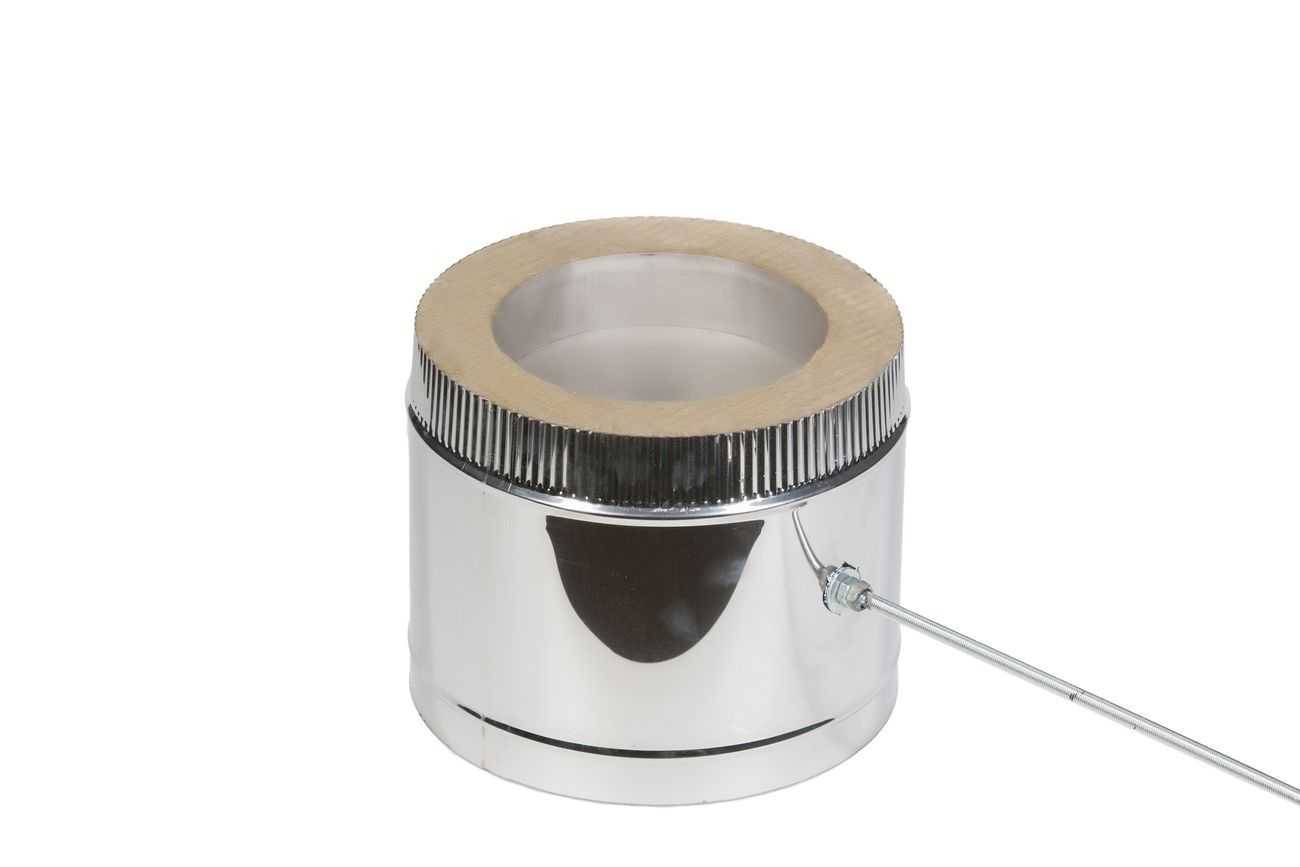

• В нержавеющих дымоходах задвижка монтируется по технологии «труба в трубу». Необходимо согласовать ее размеры с диаметром канала;
• Важный нюанс- заслонка устанавливается на неутепленном участке дымоотвода;
• Высота от топки до шибера не должна превышать 1м (для металлических каналов);
• Высота трубы от пола до задвижки -1.8-максимум 2м (для кирпичных);
• Заслонка в пазах должна двигаться свободно;

• Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить;
• Установка чугунной детали в металлический дымоход (чугун много весит);
• Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть;
• Установка шибера с негладкой поверхностью;
• Установка задвижки без отверстия для выпуска угарного газа;
• Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

Изготовление своими руками

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

• болгарка, отрезной и шлифовальный абразивный круг;
• дрель;
• метчик;
• масло для смазки метчика при нарезке резьбы;
• молоток;
• тиски;
• плоскогубцы;
• сварка;
• керн;
• электроды для нержавеющей стали;
• циркуль;
• рулетка;
• маркер перманентный.

Из материалов следует сразу подготовить:

• лист нержавеющей стали толщиной 1.5 -2 мм.
• трубку нержавейку с внутренним диаметром 6 мм;
• 2 болта 8мм,
• гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
5. Отрезаем трубу болгаркой с отрезным кругом.
6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
11. Собираем заслонку в трубку.Шаг 7
12. Делаем шаблон для фиксатора заслонки.Шаг 8
13. Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
15. Привариваем к трубе.Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
3. Устанавливается заслонка.
4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

• увеличивает силу тяги при сложных погодных условиях;
• повышает интенсивность горения в топке за счет усиления притока кислорода;
• уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
• экономит топливо за счет уменьшения интенсивности горения;
• предотвращает утечку тепла после прогрева каменки.

Для чего нужна шиберная задвижка?

Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи. Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки.

Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.

Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.

Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки

Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.

Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.

Монтаж задвижки дымохода своими руками

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

Лучше покупать задвижки, произведенные из нержавеющей стали. Основная часть шиберной установки – это обечайка. В составе шибера имеется несколько обечаек.

Подбираем шибер

Шибер применяется, как правило, в системах отопления, основанных на использовании дров, твердого и жидкого топлива, газа. Интенсивность горения регулируется изменением подачи топлива. В газовом котле целесообразно использование шибера поворотного типа. Поскольку выходящие газы имеют низкую температуру, само сооружение не повредится. Устройство из нержавейки не закроет дымоотвод целиком и предупредит при этом выход пламени через зольник в помещение.

Соорудить шибер возможно собственноручно. Если вы занялись строительством дома и планируете сооружать печь сами, то сразу позаботьтесь о встраивании в дымоход шибера. Даже отапливая помещение при помощи котла, заслонку установить все же придется. Самостоятельно можно осуществить не только установку шиберной задвижки, но и ее сборку. Чаще всего такая необходимость возникает при переоборудовании печного отопления, то есть в случае если в доме уже есть дымоход, но к нему необходимо подобрать подходящий шибер.

Для сооружения шибера стоит использовать нержавейку, поскольку лишь она способна выдержать негативное воздействие высоких температур и конденсата. Сначала сделайте рамку, куда потом установите заслонку. Стоит использовать уголки, у которых ширина полки составляет от 35 до 45 мм.

После этого высверливаем в рамке выемку для оси. В центре между параллельными деталями проделайте такие мероприятия для тех конструкций с прямым поворотом. При угловом повороте отверстия необходимо разместить по диагонали. Затем приварите втулки. Их расположение не должно мешать свободному вращению оси.

Для самой заслонки берут двух-трехмиллиметровую сталь. Пластина вставляется в рамку и приваривается к оси. Заслонку и рамку следует разделить зазором размером до 1 мм. Для того чтобы заслонка полностью закрывалась, она оборудуется ограничителем. На ось монтируем ручку, с помощью которой будем управлять шибером.

Несмотря на простоту конструкции детали, шибер имеет массу преимуществ. Благодаря ему даже обычное печное отопление можно сделать энергоэффективным.

Для чего нужна задвижка

Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи. Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки. Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.

Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.

Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки

Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.

Полезная информация! Рекомендуется подбирать заслонки с полированной поверхностью. Полированная заслонка проще в эксплуатации, легче очищается от сажи.

Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.

Выбор варианта расположения

Существует три основных варианта размещения шибера в дымоходе:

• крепление «труба в трубу»;
• размещение в каминной топке;
• установка в трубе вентиляции.

Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Если расположить шиберный узел в трубе, предназначенной для вентиляции, исключается перегрев двигателя вентилятора в ходе его эксплуатации.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

Рекомендуем: Утепление потолка в бане своими руками — несколько доступных способов

Преимущества шиберных задвижек

Шиберные задвижки, составляющие заметную часть ассортимента многих производителей трубопроводной арматуры, обладают целым рядом преимуществ, наиболее значимые из которых приведены ниже в виде коротких тезисов.

• Шиберные задвижки отличаются малой строительной длиной, например, по сравнению с кранами.
• Устройство шиберной задвижки – относительно простое, что с одной стороны предопределяет легкость ее установки (скажем, возможность замены без врезания в трубопровод) и удобство эксплуатации, а с другой – надежность.
• Показатели надежности в значительной степени зависят от параметров рабочей среды ─ ее агрессивности, температуры, концентрации механических примесей.
• Шиберные задвижки ─ оборудование неприхотливое и не капризное, их обслуживание и ремонт не потребуют очень высокой квалификации персонала.
• Шиберные задвижки от лучших производителей, использующих при их изготовлении качественные комплектующие и современные материалы, обладают такими важными свойствами как долговечность, стойкость к износу и воздействию агрессивных сред.
• Срок службы шиберных задвижек может измеряться тремя и более десятилетиями, определяясь сроком службы корпуса. У других комплектующих он меньше, но также весьма внушителен. Например, у резинотехнических изделий – не менее 5 лет. Столько же составляет средний срок службы между капитальными ремонтами шиберной задвижки.
• Отсутствие застойных зон и способность к самоочистке позволяют не задумываться о шлаках и грязи.
• Важный параметр ─ минимальное гидравлическое сопротивление среды. Например, у шиберных задвижек производства компании АРМАТЭК коэффициент гидравлического сопротивления составляет не более 0,3 при полностью открытом ноже.
• Шиберные задвижки обладают уникальными техническими возможностями, включая быстродействие и высокую герметичность. В т. ч. герметичность самого высокого класса А по «ГОСТ Р 54808-2011. Арматура трубопроводная. Нормы герметичности затворов».

Технические параметры и широкий диапазон функциональных возможностей ─ исчерпывающий все потребности спектр размеров, значений давления и температуры ─ делают шиберные задвижки поистине универсальной трубопроводной арматурой, востребованной в самых разных областях технологий.

Монтаж задвижки на разные виды труб

Монтаж заслонки на печь производится во время сборки дымохода. Последовательность выполнения работы зависит от материала изготовления дымоотводного канала.

Установка на кирпичный дымоход

При сборе кирпичного дымоотводного канала заслонка устанавливается на расстоянии 1 м от топки, что соответствует приблизительно 6 ряду кладки. Монтаж шибера осуществляется в следующем порядке:

1. размечается область монтажа заслонки;
2. производится выемка части кирпича для правильного размещения устройства в печи и плотного прилегания следующих слоев кладки;
3. в месте установки задвижки укладывается бетонный раствор, который используется для кладки печи. Раствор должен быть нанесен строго по периметру рамы шиберной задвижки;
4. на раствор укладывается рамка заслонки;

Крепление заслонки к дымоходу

1. проверяется работоспособность задвижки (плавность движения или вращения);

Контроль работоспособности шиберной заслонки при монтаже

1. продолжается кладка печного дымохода;
2. все щели, образовавшиеся вокруг заслонки, дополнительно замазываются раствором. Если щели не заделать, то будут возникать потери тяги.

Правила монтажа шибера на кирпичный дымоход представлены на видео.

Установка на стальной дымоход

Произвести монтаж шиберной заслонки на стальной дымоход своими руками можно по следующей схеме:

1. выбирается место установки устройства. Шибер, как и в предыдущей ситуации, можно расположить на расстоянии 1 м от топки или в любом ином месте. Главное, чтобы участок трубы с устройством не подлежал утеплению;
2. на трубу надевается шибер и придавливается последующей трубой;

Правила сборки труб стального дымохода

1. все стыки, образовавшиеся при соединении труб или труб и заслонки, замазываются герметиком.

Для устранения зазоров в стыках труб можно использовать исключительно устойчивым к высоким температурам герметик. В противном случае изоляционный слой может  разрушаться и/или выделать вещества, вредные для здоровья людей.

Герметизирующий состав для печей

Таким образом, выбор и монтаж шибера полностью зависит от вида дымохода. Если выполнить работу самостоятельно не получается, то рекомендуется обратиться за профессиональной помощью.

Шибер: что это такое?

Шибер – это простое с точки зрения особенностей конструкции, но очень важное устройство, представляющее собой заслонку на дымоход. Такая заслонка перекрывает определенный участок дымоотвода с целью обеспечения пожарной безопасности

Шибер контролирует поток воздуха и силу пламени во время горения топлива. Когда топливо выгорело, а печка или какой-либо другой прибор отопления нагрелись, заслонку закрывают, чтобы тепло оставалось в помещении, а не выходило через дымоход.

Совет! Когда отопительный прибор нагревается, заслонка должна быть открытой. Как только процесс горения в топливном отсеке завершен, ее нужно задвинуть, чтобы тепло оставалось в помещении, а не выходило через дымоотвод наружу.

Устройство, ставшее предметом нашего разговора, обязательно должно быть установлено на все приборы отопления, не считая тех, сила тяги в которых регулируется специальной автоматикой (имеется в виду применение дефлектора и тягостабилизатора).

Методы производства и материалы

Уплотнительные поверхности выпускаются в следующих вариантах: без колец, с латунными кольцами, с фторопластовыми кольцами и с крышками из коррозионностойкой стали. Если в клиновых конструкциях используется резина, то ею покрывается клин, в шланговых конструкциях изготавливается шланг избыточного давления.

Корпуса задвижек чугунной трубопроводной арматуры изготавливаются из чугуна, металла и алюминиевого сплава. Титан и металлические изделия свариваются из прессованных заготовок.

Вывод

Иногда довольно маленькая и, казалось бы, не принципиальная деталь может сэкономить нам много денег. Такой деталью является шибер. Хотя лично я считаю, что в устройстве дымоходных систем нет неважных элементов — все они выполняют определенную роль и обеспечивают необходимую степень безопасности.

После прочтения этой статьи вы сможете сделать заслонку самостоятельно, но не игнорируйте советы специалистов и обучающие видео.
