Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа

Достоинства и недостатки шибера

Что такое подвижная заслонка в дымоходе и для чего она нужна, вроде разобрались. Однако пока что до конца не понятно нужна она или нет. Чтобы это выяснить мы приведем все известные нам достоинства и недостатки данного элемента. Начнём, как всегда, с плюсов, к ним можно отнести:

  1. Заслонка в дымоходе . Это прекрасный регулятор, который закрывает и открывает дымовой канал, позволяя регулировать работу камина. Открытое положение разрешает развести огонь, закрытое запрещает.
  2. Регулирует процесс сгорания дров. Шибер – это дополнительная возможность регулировать потоки воздуха и дымовых газов, которые проходят по дымовой трубе. Хотя как показывает практика, это не всегда возможно. Дело в том, что у поворотной заслонки существует только два положения: открыто или закрыто, а вот установить задвижку где-то посередине не так уж и легко.

Минусы шибера:

  1. Неудобно чистить дымоход от смолы. Сделать это через топку практически невозможно. Плюс ко всему шибер иногда может заклинить.
  2. Нужно обладать определённым набором знаний – как работает камин, дымоход, режим и процесс горения, изменения тяги и т.д.

Из всего вышесказанного можно сделать следующий вывод: шибер – это не идеальное устройство, в нём есть свои недостатки, но, тем не менее, он необходим для нормальной работы камина.

Выбор задвижки

Задвижка на трубу дымохода подбирается в зависимости от следующих параметров:

  • вида устройства;
  • материала изготовления;
  • размеров.

Рассмотрим каждый из них более подробно.

Разновидности задвижек. Их преимущества и недостатки

В зависимости от конструктивных особенностей выделяют:

  • выдвижные заслонки (рисунок выше), представляющие собой отрез трубы с двигающейся пластиной. Такой вид шибера отличается простотой монтажа, невысокой стоимостью и возможностью самостоятельного изготовления;
  • поворотные (дроссельные) заслонки. Открытие дымового канала производится за счет вращения пластины, расположенной на направляющей в центре отреза трубы. Поворотная задвижка менее надежна по сравнению с выдвижным шибером, но может быть установлена не только на дымоход, но и дымоотводящие патрубки, например, от камина.

Дроссельная задвижка для дымохода

Как правило, выдвижные конструкции устанавливаются на кирпичные дымоходы, а поворотные на стальные дымоотводящие трубы.

Выбор материала и размеров заслонки

Помимо вида печной задвижки важно учитывать и такие параметры, как материал изготовления и размеры устройства. Заслонка для дымохода может быть изготовлена:. Заслонка для дымохода может быть изготовлена:

Заслонка для дымохода может быть изготовлена:

из чугуна. Этот вид материала является наиболее распространенным в кирпичных дымоходах, так как отличается высоким запасом прочности и долговечности, а также на него не действуют негативные последствия воздействия влаги, сажи и иных отложений. Единственным существенным недостатком является большой вес конструкции, что усложняет процесс установки устройства;

Шибер, изготовленный из чугуна

нержавеющая сталь. Наиболее легкий, но не менее долговечный при правильной обработке материал. Сталь легко чистится, не подвергается воздействию коррозии и высокой температуры. Из стали, как правило, изготавливаются дроссельные задвижки для стальных дымоходов.

Размеры шибера подбираются в зависимости от внутреннего сечения трубы. Плотность перекрытия дымохода может быть достигнута только в случае полного соответствия указанных параметров.

Технология изготовления в домашних условиях

Квалифицированные специалисты всегда акцентируют внимание на том, что поворотный и выдвижной шибер может изготовить даже начинающий мастер. Ведь чтобы готовое изделие отлично справлялось со своей основной задачей, нужно правильно сделать все необходимые замеры

Если готовая заслонка туго входит в дымоход, то со временем её может заклинить, так как на неё будет воздействовать высокая температура. А когда между задвижкой и трубой присутствует большой зазор, то в процессе эксплуатации будет сложно регулировать интенсивность тяги.

Многофункциональная поворотная задвижка

Для изготовления такой разновидности шибера нужно использовать стальной уголок 30х30 мм, а также прочную листовую сталь, толщина которой минимум 1,5 миллиметра. Сам процесс изготовления состоит из нескольких основных этапов, которые должны реализовываться в строгой последовательности:

  1. Изначально нужно сделать замеры внутренней части дымохода. Это делается для того, чтобы не допустить ошибок во время изготовления рамки из уголка, которая фиксируется сварочным аппаратом.
  2. С одной стороны рамы точно по центру необходимо просверлить небольшое отверстие (диаметром 7-8 мм). Оно пригодится для поворотной оси.
  3. Аналогичное отверстие необходимо сделать и с другой стороны рамки.
  4. Пластину для заслонки нужно вырезать из стального листа. Эта деталь должна полностью соответствовать внутренним размерам изготовленной рамки.
  5. Чтобы сделать направляющую ось, необходимо взять отрезок проволоки диаметром 9 мм и длиной, которая будет превышать размер самой рамки на 7 см. С одной стороны проволоки необходимо нарезать резьбу (лучше всего с этой задачей справляется плашка).
  6. Уже готовую ось аккуратно продевают в отверстия на рамке и фиксируют гайкой.
  7. Все срезы на пластине обрабатывают шлифовальной машинкой и вставляют в раму.
  8. На этом этапе мастер должен приварить ось точно по центру пластины.
  9. Остаётся только изготовить удобную ручку для направляющей из качественных подручных материалов.

Универсальное приспособление

Современные шиберы включают в себя саму задвижку, а также специальную направляющую рамку. Именно поэтому прежде чем приступить к работе, мастер должен измерить внутреннее сечение трубы или кирпичного дымохода. В соответствии с имеющимися замерами, из листовой стали (толщина 5 мм) вырезается аккуратный прямоугольник. На одной стороне делается небольшой продольный сгиб, ширина которого не должна превышать 30 мм.

Эти манипуляции нужны для того, чтобы готовую заслонку было удобно выдвигать. Каждый срез обязательно шлифуется, за счёт чего размеры изделия уменьшаются сразу на 2 мм с каждой стороны. Такие действия мастера обеспечат свободное движение заслонки внутри дымохода.

Когда шибер изготавливается для кирпичного камина, саму рамку можно сделать из толстой стальной проволоки, диаметр которой находится в пределах 6 мм. Во время этой процедуры металлическую заготовку просто выгибают в форме буквы П в строгом соответствии с имеющимися замерами.

Если же дымоход имеет прямоугольную форму и изготовлен из стали, то рамку лучше делать из металлической полосы толщиной 2 мм и шириной до 35 мм. Подготовленную полосу сгибают вдоль, оставляя при этом аккуратный зазор по толщине пластины. Только после этого можно сделать небольшие надрезы в двух местах под углом 45°, чтобы придать заготовке П-образную форму. Все зазоры в местах надрезов обязательно завариваются встык.

Для соединения концов самодельной заслонки нужно использовать два отрезка металла, которые следует расположить таким образом, чтобы между ними свободно проходило полотно шибера. В завершении всех этих манипуляций у мастера должна выйти прямоугольная рамка с пазами для заслонки.

Чтобы сделать задвижку в круглой трубе, нужно взять два идентичных металлических листа толщиной 2 мм. В центре вырезаются круглые отверстия в соответствии с диаметром дымохода. Пластину задвижки нужно изготавливать отдельно. После этого листы соединяются между собой при помощи сварочного аппарата.

Заваривать необходимо только три стороны по периметру, чтобы отверстия готового шибера на трубу точно совпадали. Между верхним и нижним листом обязательно оставляется зазор 5 мм. На этом процесс изготовления шибера можно считать оконченным, так как мастеру остаётся только вставить задвижку и закрепить готовое изделие на дымоходе.

Для чего нужна задвижка

Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи. Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки. Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.

Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.

Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки

Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.

Полезная информация! Рекомендуется подбирать заслонки с полированной поверхностью. Полированная заслонка проще в эксплуатации, легче очищается от сажи.

Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.

Советы специалистов

Где ставить шибер на дымоходе

Существует 3 варианта размещения заслонки относительно дымоотвода:

  1. Размещение в топке камина либо печи;
  2. Крепление по принципу «труба в трубу»;
  3. Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.

Труба в трубе

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Как выполнять регулировку тяги

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.


Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.


Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.


Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

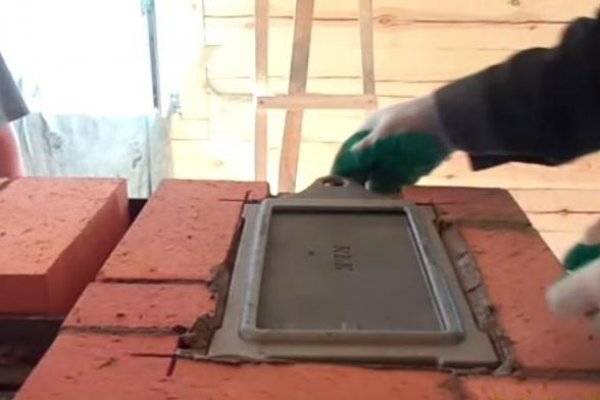

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.


В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать


Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой


Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху Шаг 1 – определение места монтажа Шаг 2 – обрезание кирпичей по периметру отверстия Шаг 3 – посадка шибера на раствор Шаг 4 – кирпичная кладка над шибером

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

Нужна ли задвижка в банной печи?

Безусловно нужна. Хорошая тяга в бане – залог успешного построения печи. Как утверждают эксперты, все зависит от конструкции банной печи. Если в наличие есть дымоотвод, то в нужности шибера нет никаких сомнений.

Печная заслонка используется в любых типах печи. Принцип работы у них немного похож, поэтому и заморачиваться не стоит. Шибер точно нужен. Если же только горение производиться благодаря приточному воздуху, задвижка не устанавливается. Шибер поможет вам сэкономить на топливе, выжимая из каждого захода максимум. Топливо не будет прогорать впустую.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

  • увеличивает силу тяги при сложных погодных условиях;
  • повышает интенсивность горения в топке за счет усиления притока кислорода;
  • уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
  • экономит топливо за счет уменьшения интенсивности горения;
  • предотвращает утечку тепла после прогрева каменки.

Частые ошибки и проблемы при установке

Хорошая тяга обеспечивает высокий КПД работы печи. При хорошей тяге топливо в печи полностью сгорает и его расход небольшой. При плохой тяге дрова не догорают до конца, и даже существует риск появления обратной тяги. В этой статье мы постараемся разобраться, что такое шибер для бани, каковы особенности его конструирования и можно ли сделать его самостоятельно.

Предлагаем ознакомиться Полок в бане (104 фото): чертежи и размеры, пошаговое руководство монтажных работ, как сделать в парилке своими руками

Шибер – это регулятор тяги, обеспечивающий пожаробезопасность печного отопления. Когда дрова в печи горят, дымоходы частично перекрываются задвижками, а после полного сгорания дров задвижка закрывает трубу дымохода полностью. Шибер в отопительной системе существует именно для регулирования силы тяги. Современным аналогом шибера является тягостабилизатор.

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

  1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
  2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
  3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

На сегодняшний день существует два основных способа установки шибера на дымоход:

  1. Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
  2. Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».
  • При монтаже шибера на этапе устройства кирпичной кладки рамку располагают на высоте 6-8 рядов от основания трубы;
  • Рамка должна стоять ровно, не перекрывая контуром дымохода;
  • В нержавеющих дымоходах задвижка монтируется по технологии «труба в трубу». Необходимо согласовать ее размеры с диаметром канала;
  • Важный нюанс- заслонка устанавливается на неутепленном участке дымоотвода;
  • Высота от топки до шибера не должна превышать 1м (для металлических каналов);
  • Высота трубы от пола до задвижки -1.8-максимум 2м (для кирпичных);
  • Заслонка в пазах должна двигаться свободно;
  • Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить;
  • Установка чугунной детали в металлический дымоход (чугун много весит);
  • Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть;
  • Установка шибера с негладкой поверхностью;
  • Установка задвижки без отверстия для выпуска угарного газа;
  • Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

Для чего нужна шиберная задвижка

Горение дров в печи может проходить как очень интенсивно, так и медленно, постепенно. Подавляющее большинство конструкций отечественных печей рассчитаны на относительно быстрое горение топлива в них. Задача процесса горения в том, чтобы как можно большее количество тепла выделилось за определенный небольшой промежуток времени и произошел нагрев всей печи. А уже нагретая кирпичная печь будет благодаря своим габаритам медленно остывать и отдавать тепло в отапливаемые помещения.

Так вот, основной причиной, почему печь после сгорания в ней дров остывает слишком быстро лежит в том, что дымоход остаётся открытым и через него теплый воздух из комнаты выходит на улицу. Так как естественное движение теплого воздуха происходит снизу вверх, то нагретый печкой воздух помещений стремится подняться как можно выше и открытый дымоход станет отличным транспортным каналом для этих целей. В таком случае потери тепла будут очень большими и даже хорошо прогретая комната быстро остынет, если не закрыть дымоход после окончания горения дров в топке.

В целом, для блокировки выхода теплого воздуха из помещения в большинстве кирпичных печей существует специальная заслонка. Но есть печи, в которых такой заслонки нет, для них и создана шиберная задвижка. Она может быть установлена на дымоход любой печи сразу в его начале или на расстоянии до метра от печи.

Отдельно стоит сказать о шиберной задвижке для буржуйки или других металлических печей. В классической конструкции буржуйки задвижки на дымоходе нет и не должно быть, так как тяга регулируется с помощью открытия дверцы для заброса дров или дверцы поддувала. Что касается печей длительного горения, то согласно европейским нормам шиберные задвижки в них запрещены в принципе. Это объясняется особенностью протекания процесса затяжного горения, при котором в большом количестве образуется сажа и смола, а это, как было сказано выше, значительно увеличивает риск засорения дымохода и вероятность его полной блокировки.

Убедившись в необходимости оставлять дымоход открытым при горении дров, давайте рассмотрим правильную технику использования шиберной задвижки.

Несколько слов о прямоугольных задвижках

Прямоугольная задвижка может быть различных размеров от маленьких до самых габаритных, когда длина заслонки достигает до 600 мм. Большие варианты обычно подходят для дымоходов русской печи, каминов, барбекю и т.д. Задача конструкции та же – перекрывать поток в воздуховодах.

Самая маленькая печная задвижка имеет размеры 13х13 см, а самая большая – определяется по индивидуальным требованиям потребителя. Самый популярный размер у этих конструкций 26×13 см, так как именно такие размеры имеет дымоход обыкновенной русской печи.

Благодаря квадратным или прямоугольным печным задвижкам можно не только остановить воздухообмен в трубе, но и отрегулировать интенсивность огня за счет изменения тяги в дымоходе и пропускную способность. С этой целью просто закрывают заслонку не до конца, а потом постепенно оттягивают рукоятку на себя, тем самым контролируя равномерное горение в топке.

Делаем поворотный шибер самостоятельно


Вариант монтажа шибера

При эксплуатации дымохода может возникнуть необходимость замены шибера, а заслонка стандартного не подходит для данной конструкции. В таком случае заслонку изготавливают самостоятельно по размерам трубы.

Для работы потребуются ножницы по металлу, дрель, болгарка и сварочный аппарат.

  • Из стальных уголков с размером полки 35–45 мм сваривают раму для заслонки. Размер деталей соответствует диаметру трубы.
  • В раме просверливают отверстия для закрепления оси. Для шибера с прямым поворотом они располагаются в горизонтальной плоскости, а для углового – по диагонали.
  • Из двух отрезков полудюймовой трубы привариваются втулки, которые обеспечивают вращение оси.
  • Заслонка вырезается по величине рамки, материалом служит стальной лист толщиной 2–3 мм.
  • В отверстия рамы вставляется ось, на которой будет крепиться заслонка. Вторая часть металлической детали станет ручкой для регулировки.
  • Пластина вставляется в рамку и фиксируется на оси сваркой.
  • Для безопасного использования между заслонкой и рамой должен остаться зазор в 1 мм.
  • Чтобы обеспечить фиксацию пластины в открытом состоянии, устанавливается ограничитель.


Чертеж поворотной шиберной заслонки

Особенности установки шиберных заслонок

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

  1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
  2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
  3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Далее можно установить полученную конструкцию в трубу дымохода. Для этого на патрубок топки печного отопления надевается первый отрезок трубы, на который сверху устанавливается конструкция с шиберной заслонкой. На шибер надевается следующий фрагмент металлической трубы. Все соединения обрабатываются жидким силиконовым герметиком.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

Предлагаем ознакомиться Как сделать слив в бане своими руками. Особенности слива в бане, основные правила работы и этапы. Пошаговая инструкция по строительству слива в бане своими руками

Задвижка для камина или печи бывает нескольких видов:

Выдвижная горизонтальная установка. В этом случае внутри шибера находится пластина, которая выдвигается, в результате чего изменяется размер сечения вентиляционных или дымоходных труб. Этот вид заслонок задействуют при обустройстве кирпичных дымоходов, они отличаются горизонтальным расположением. В пластине имеются специальные мелкие отверстия – они даже в закрытом положении полностью не перекрывают воздуховод. Данная особенность позволяет избежать в будущем возгораний.

  • Классическая дроссельная задвижка поворотного вида. Функционирует такой шибер за счет вращательного движения внутри воздуховода. Состоит такая шиберная установка из металлического корпуса и съемного вращательного диска. В случае длительного применения он может стать неисправным, но заменить деталь будет несложно. Выполнить данную процедуру можно собственными силами. Всю конструкцию дроссельной установки классического типа даже при отсутствии определенных умений по силам сделать своими руками. Это вид шибера отличается удобным использованием, ему не требуется постоянный контроль владельца недвижимости.
  • Воздушная шиберная задвижка дымохода. Относится к регулирующим деталям, контролирующим количество топлива в топочной камере. Управление рабочим процессом осуществляется автоматически.

Шибер для дымохода своими руками сделать не сложно, — для этого нужен замер дымоходной трубы, по этим размерам вырезать фрагмент, который и будет заслонкой. Для заслонки лучше выбрать нержавеющую сталь, высверлить в ней отверстие или вкрутить какую-нибудь симпатичную ручку, главное, чтобы она выдерживала некоторую температуру.

Сделать любой шибер для дымохода своими руками не составляет труда, даже поворотный, но при установке на готовые печи или камины приходится разбирать кирпичную кладку. Даже при монтировании в баню тоже придется повозиться с замерами и установкой.

  • При монтаже шибера на этапе устройства кирпичной кладки рамку располагают на высоте 6-8 рядов от основания трубы;
  • Рамка должна стоять ровно, не перекрывая контуром дымохода;
  • В нержавеющих дымоходах задвижка монтируется по технологии «труба в трубу». Необходимо согласовать ее размеры с диаметром канала;
  • Важный нюанс- заслонка устанавливается на неутепленном участке дымоотвода;
  • Высота от топки до шибера не должна превышать 1м (для металлических каналов);
  • Высота трубы от пола до задвижки -1.8-максимум 2м (для кирпичных);
  • Заслонка в пазах должна двигаться свободно;

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

Как установить?

Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.

Установка шибера в печь

При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.

Установку задвижки в печь можно выполнить за три этапа:

  • Дойти до 6 ряда кладки кирпича.
  • В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
  • Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.

Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.

Видео-инструкция:

Установка на трубу

Шибер устанавливает также на высоте 1 метра от топки

Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки. Установка на трубу также проста

Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы.  Эта вся конструкция присоединяется к утепленному дымоходу

Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы.  Эта вся конструкция присоединяется к утепленному дымоходу.

Таким образом дополнительно закреплять конструкцию не нужно.

Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:

  1. Делаем отметку на трубе дымохода.
  2. Примеряем нашу заготовку.
  3. Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.

Выводы

Из прочитанного следует, что шибер – это обязательный компонент любой отопительной системы. Его установка в дымоход является обязательной и настоятельно рекомендуется всеми специалистами. При помощи такой бесхитростной системы вы сможете:

  • с лёгкостью регулировать силу тяги;
  • экономить на топливе;
  • наслаждаться теплом и полученным уютом.

Но ни в коем случае не забывайте. Если вы не уверены в собственных силах и сомневаетесь в конечном результате, то лучше доверить установку шибера специалистам. Ведь допущенные ошибки могут стоить не только здоровья, но и жизни.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
