Какое давление должно быть в системе отопления частного дома

Причины ухудшения давления

  • Незаконная самопроизвольная работа по замене трубопроводов – в многоквартирных домах часто используется так называемая «верхняя подача отопления», что означает подачу теплоносителя по магистральному трубопроводу на самый последний этаж и дальнейшее его распространение по стоякам вертикальным отопления. Если кто-то из ваших соседей снизу или сверху в результате неумелых, а по сути – преступных действий произвел заужение диаметра трубопровода, с 25 мм до 16 мм, то страдает весь подъезд от резкого падения объема теплоносителя, который не может циркулировать так, как это было раньше.
  • Авария, сбой работы или устаревшее оборудование теплосетей – к сожалению, это остается одной из самых массовых причин низкого качества подачи тепла в квартиры. От того, насколько высоко давление в системе отопления многоквартирного дома, насколько оно устойчиво зависят и теплопотери. Стабильное высокое давление, хорошая циркуляция, позволяют подавать температуру теплоносителя практически такой, которая была получена на выходе из отопительного коллектора. Если же на пути горячей воды окажется сломанный вентиль, разрушенная труба, или неисправная арматура – это сразу влечет за собой ухудшение теплоснабжения в квартирах.
  • В многоквартирных домах используется закрытая система отопления. Она намного эффективнее гравитационной, не требует больших затрат на свое обслуживание, однако падение давление в системе мгновенно прекращает циркуляцию теплоносителя. Это вынуждает подкачивать воду при утечках, вести контроль образования воздушных пробок, которые выпускаются при помощи воздухоотводчиков или специальных вентилей в верхней точке системы отопления. Если в результате аварии, неправильной работы техники или из-за вмешательства в систему отопления образуется большое количество воздуха в трубах – циркуляция снижается или прекращается вовсе.

Теплоноситель в статическом и динамическом состояниях

Теплоноситель любой системы отопления может находиться в двух состояниях:

  • неподвижном (статическом), когда отсутствует нагрев в гравитационной системе (отсутствует естественная циркуляция) или выключен циркуляционный насос в системе с принудительной циркуляцией;
  • подвижном (динамическом), вызываемом такими причинами:
    • естественной циркуляцией теплоносителя, побуждаемой градиентом давления вследствие неравномерности прогрева рабочей жидкости вдоль контура гравитационной системы отопления;
    • принудительной циркуляцией теплоносителя, побуждаемой циркуляционным насосом;
    • тепловым расширением теплоносителя, побуждающим его вытеснять воздух/газ из расширительных баков, занимая освободившиеся объемы.

Неподвижный теплоноситель оказывает на внутренние поверхности элементов системы только (гидро)статическое давление, изучаемое гидростатикой. Движущийся теплоноситель характеризуется (гидро)динамическим давлением, изучаемым гидродинамикой. Оно складывается из статической составляющей, затем части, определяемой тепловым расширением жидкости, наконец составляющей, создаваемой т.наз. скоростным напором движущейся жидкости. Далее, рассматривая движущийся нагретый теплоноситель, будем использовать термин рабочее (результирующее) давление.

Регулировка напора в отоплении

Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

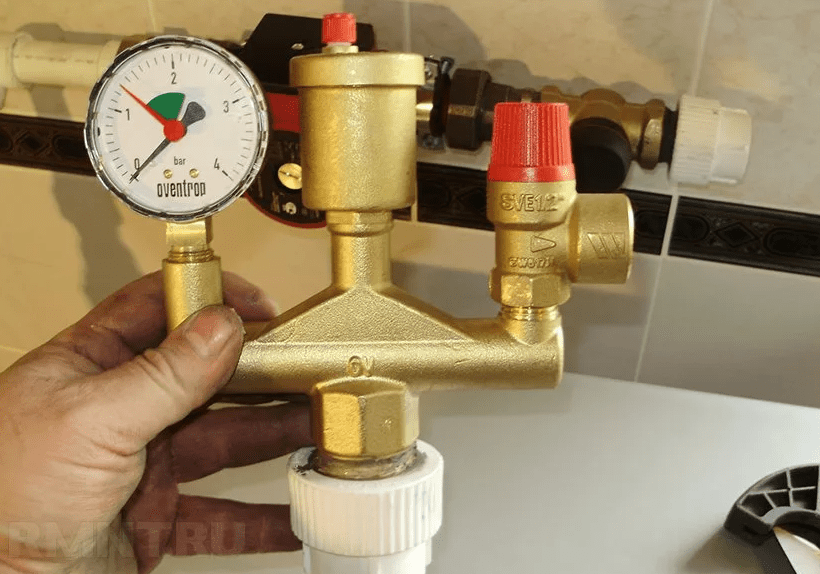

Циферблат манометра насчитывает несколько измерительных зон:

  • белая – говорит о падении натиска воды;
  • зеленая, о том, что напор нормальный;
  • красная – увеличенное количество атмосфер.

Путь тепла.

При низкой подаче горячего носителя нужно открыть вентиль, и после уравновешивания – закрыть. Если напор увеличен, открывается сбросной клапан. Под него нужно подставить пустую емкость для сброса воды. Однако приведенные меры не являются полными при частых перепадах, последние необходимо искать в конструкции самого отопительного контура.

Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:

  • перед началом сезона проверяется магистраль холодной водой на герметичность;
  • если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
  • при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.

Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар

Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно

Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно. Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе

Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар

А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы

Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар. А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы.

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии

Причины увеличение мощности

Неконтролируемый рост давления является аварийной ситуацией.

Может происходить по причине:

  • неисправна автоматика регулирования процесса подачи топлива;
  • котел работает в ручном режиме большого горения и не переведен на среднее или малое горение;
  • неисправность бака-аккумулятора;
  • неисправность крана на подпитке.

Основная причина, это перегрев теплоносителя. Что можно сделать?

  1. Следует проверить работу котла и автоматики. При ручном режиме — уменьшить подачу топлива.
  2. Если показания манометра критически высокие, слить часть воды до понижения показаний в рабочую зону. Далее проконтролировать показания.
  3. Если неисправности котла не выявлены, проверить состояние бака-аккумулятора. Он принимает объем воды, увеличивающийся при нагреве. Если демпфирующая резиновая манжета бака повреждена, или в воздушной камере нет воздуха, он заполнится полностью водой. При нагреве, теплоносителю будет некуда вытесняться, и рост давления воды будет значительным.

Проверить бак просто. Нужно нажать ниппель в вентиле для наполнения бака воздухом. Если шипение воздуха отсутствует, то причина в потере давления воздуха. Если появилась вода, то повреждена мембрана.

Опасный рост мощности может привести к следующим последствиям:

  • повреждение элементов отопления, вплоть до разрыва;
  • перегреву воды, при появлении трещины в конструкции котла, произойдет мгновенное парообразование, с высвобождением энергии, равной по мощности взрыву;
  • необратимой деформации элементов котла, отопления и приведение их в непригодное состояние.

Самое опасное — это взрыв котла. При высоком давлении вода может нагреваться до температуры 140 С без закипания. При появлении малейшей трещины в рубашке теплообменника котла или даже в системе отопления рядом с котлом, давление резко падает.

Перегретая вода, при резком снижении давления, мгновенно вскипает с образованием пара по всему объему. Давление мгновенно растет от парообразования, а это может привести к взрыву.


При высоком давлении и температуре воды выше 100 С нельзя резко сбрасывать мощность рядом с котлом. Нельзя заливать топку водой: от сильного перепада температуры возможно появление трещин.

Нужно принять меры к снижению температуры и плавному понижению давления, сливая теплоноситель малыми порциями в дальней точке от котла.

Если температура воды ниже 95 С, с поправкой на погрешность термометра, то давление снижается сбросом части воды из системы. В этом случае парообразование не произойдет.

Способы поднять давление

Централизованное отопление проверяют холодной водой. Если обнаруживается падение давления, необходимо вернуть его на прежний уровень. Затем делают испытание горячей водой.

В многоквартирном доме решить подобную проблему самостоятельно невозможно. Лучшее, что получится — вывести воздух из труб. И также могут помочь:

  • Ослабление резьбы путём нарушения сварных стыков.
  • Остановка подачи в разные части обвязки.
  • Уменьшение мощности системы на короткий срок.
  • Осмотр вентилей на предмет пропускания рабочей жидкости.
  • Нанесение мыла на соединения.

Внимание! Чтобы вернуть давление на нормальный уровень, рекомендуется обратиться к специалистам, особенно при обнаружении проблем в многоквартирном доме

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

ЭтажностьРабочее давление, атм
До 5 этажей2-4
9-10 этажей5-7
От 10 и выше12

На реальную величину давления влияют следующие факторы:

  • Состояние и мощность оборудования, подающего теплоноситель.
  • Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
  • Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
  • Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

  • на подаче теплоносителя от источника и на выходе;
  • перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
  • на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Профилактика перепадов в системе отопления

Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.

Комплекс мероприятий заключается в следующем:

  • установке предохранительного клапана на оборудовании, для сброса лишнего напора;
  • проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
  • промывка фильтров, удерживающих загрязнения, ржавчину, накипь.

Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.

Какое давление в системе отопления – начинаем с азов

Владельцу частного дома или квартиры с автономной системой отопления необходимо знать несколько основных понятий:

  1. Давление указывают в атмосферах, барах или мегапаскалях.
  2. В сети есть статическое давление, которое создает вода или другой теплоноситель. Этот вид давления существует даже при неработающем котле.
  3. Сила, двигающая воду по контуру отопления, создает динамическое давление. Оно, в свою очередь, воздействует на все элементы сети изнутри.
  4. Существует понятие предельно допустимого давления. Если давление слишком повышается, может наступить аварийная ситуация.
  5. Наиболее уязвимым звеном при скачках давления будет радиатор внутри котла. В зависимости от модели, он способен он выдержать примерно три атмосферы. Трубы и батареи менее хрупкие и могут справиться с гораздо более высокими показателями. Впрочем, от материала, из которого они изготовлены, тоже многое зависит. Поэтому заранее поинтересуйтесь, какие батареи отопления подойдут именно вам.

Так что же конкретно считать рабочим давлением? Еще одно важное для понимания обстоятельство. На этот показатель непосредственно влияют длина трубопровода, этажность здания, число радиаторов в системе

Поэтому его величина должна быть рассчитана еще на этапе проекта с учетом всех особенностей оборудования и материалов.

Для двух-трехэтажных домов оптимальным показателем является 1,5-2 атмосферы. Для жилья большей этажности допустимо рабочее давление в 2-4 атмосферы, при этом желательно устанавливать на этажах дополнительные манометры, чтобы контролировать показатели.

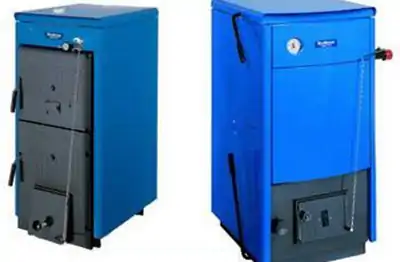

Нормальное давление в котле

Прежде всего, основной признак нормального давления в системе отопления – это его стабильность. Если система еще не подключена или приостановлена, то счетчик давления должно находиться между 1 и 1,5 бар. Если есть небольшое отклонение от нормы, то это не страшно. При включении насоса в систему давление тоже может немного измениться – такая ситуация не считается проблемной. Данный эффект возникает при изменении направления насоса к манометру, а также от его размещения относительно измерительного прибора.

При нагревании системы происходит повышение уровня давления – обычно на самой высокой точки нагрева давление может увеличиться не менее, чем на 0,5 бара. Обычно, чтобы конструкция полностью нагрелась, необходимо будет подождать около 15-25 минут.

Точные показатели нормального давления зависят от конкретной разновидности системы.

Здесь многое зависит от объема самой системы отопления и расширительного бака – он расположен практически во всех герметичных системах. Если же рассматривать конкретную ситуацию с частным домом, то обычно специалисты говорят о норме 0,3-6 бар.

Необходимо проверить оборудование, если давление растет слишком быстро (более 0,5 бара за цикл) – это говорит о наличии проблем в системе.

Нормальное давление в котле

Определяющие факторы: мощность расширительного бачка, тип системы и другое

Давление в отопительной системе зависит от нескольких факторов:

  1. Мощность оборудования. Статическое задаётся высотой многоэтажного дома или подъёмом расширительного бака. Динамическая составляющая в большей степени определяется мощностью циркуляционного насоса и в меньшей степени ― мощностью отопительного котла.

При обеспечении нужного давления в системе учитывают появление препятствий для движения теплоносителя в трубах и радиаторах. При длительной эксплуатации в них накапливается накипь, окислы и осадок. Это ведёт к уменьшению диаметра, а значит, к повышению сопротивления движению жидкости. Особенно заметно при повышенной жёсткости (минерализации) воды. Для устранения проблемы периодически проводят тщательную промывку всей отопительной конструкции. В регионах, где вода жёсткая, устанавливают очистные фильтры для горячей воды.

Нормирование рабочего давления в многоквартирных домах

Многоэтажные дома подключаются к центральному отоплению, где теплоноситель поступает от ТЭЦ, или к домовым котельным. В современных отопительных системах показатели поддерживается в соответствии с ГОСТ и СНиП 41-01-2003. Нормальное давление обеспечивает температуру в помещениях 20—22 °С при влажности 30—45%.

В зависимости от этажности здания установлены следующие нормы:

  • в домах высотой до 5 этажей 2—4 атм;
  • в зданиях до 10 этажей 4—7 атм;
  • в сооружениях выше 10 этажей 8—12 атм.

Важно обеспечить равномерный обогрев квартир, расположенных на разных этажах. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%

Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%.

В периоды, когда отопление не нужно в системе поддерживаются минимальные показатели. Оно определяется по формуле 0,1(Нх3+5+3), где Н — количество этажей.

Кроме этажности здания, величина зависит от температуры входящего теплоносителя. Установлены минимальные значения: при 130 °С ― 1,7—1,9 атм., при 140 °С ― 2,6—2,8 атм. и при 150 °С ― 3,8 атм.

Внимание! Важную роль в эффективности отопления играет периодическая проверка рабочих показателей. Контролируют их в отопительный сезон и в межсезонье. Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления

На входе величина поступающего теплоносителя должна соответствовать установленным нормам

Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления. На входе величина поступающего теплоносителя должна соответствовать установленным нормам.

Проверяют разницу давлений на входе и выходе. В норме перепад составляет 0,1—0,2 атм. Отсутствие перепада указывает на отсутствие движения воды на верхние этажи. Увеличение разницы свидетельствует о наличии утечек теплоносителя.

В тёплое время года отопительную систему проверяют с помощью опрессовок. Обычно тестирование обеспечивается холодной водой, прокачиваемой насосом. Разгерметизация системы фиксируется при падении показателей в течение 25—30 минут на величину свыше 0,07 МПа. Нормой считается падение на 0,02 МПа в течение 1,5—2 ч.

Фото 1. Процесс опрессовки системы отопления. Используется электрический насос, который подключен к радиатору.

Какое оптимальное давление должно быть в закрытой системе отопления

Выше рассмотрено отопление «многоэтажек», которое обеспечивается по закрытой схеме. При обустройстве закрытой системы в частных домах существуют нюансы. Обычно используют циркуляционные насосы, которые поддерживают нужные показатели. Главное условие их установки ― создаваемое давление не должно превышать показатели, на которые рассчитан отопительный котёл (указывается в инструкции на оборудование).

В то же время оно должно обеспечивать движение теплоносителя по всей системе, при этом разница температуры воды на выходе из котла и в точке возврата не должна превышать 25—30 °С.

Для частных, одноэтажных строений нормой считается давление в закрытой системе отопления в пределах 1,5—3 атм. Длина трубопровода при самотёке ограничивается 30 м, а при использовании насоса ограничение снимается.

Влияющие на давление факторы

Измерительные приборы помещения элеваторного узла отмечают любое нарушение подачи или отвода воды из строения.

Повышенное давление в отопительных батареях многоквартирного дома могут создавать такие факторы:

  • температура горячего ресурса завышена против установленной нормы;
  • диаметр трубной разводки уменьшен из-за самовольной реконструкции жильцами схемы квартирного обогрева;
  • формирование воздушных пробок в концевых радиаторах этажей;
  • использование центробежных насосов большей мощности, чем предусмотрено планом;
  • часть системы не работает или перекрыта.

Снижение напора агента также указывает на неполадки в схеме обогрева.

При падении натиска необходимо обратить внимание на такие возможные аспекты:

  • аварийные ситуации, когда происходит разрыв подающих трубопроводов;
  • неисправность или неудовлетворительная работа циркуляционного насоса;
  • выход из строя блока безопасности;
  • разрыв резонатора расширительного бака.

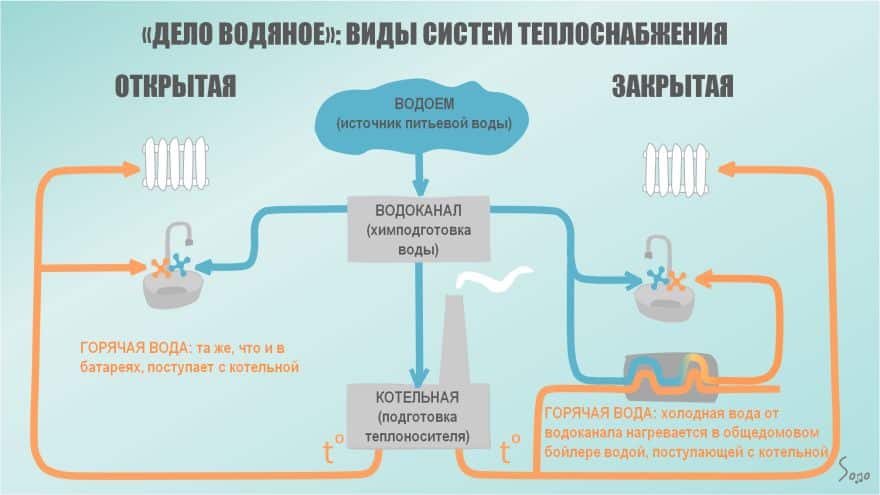

Виды систем теплоснабжения.

Заиливание или засорение фильтра перед элеваторным узлом также способствует падению напора.

Утечка

Вытекание воды из отопительной схемы является наиболее распространенным фактором снижения натиска теплоносителя. Чаще всего разрывы происходят на участке стыкования труб с котлом и отопительным оборудованием.

Возможен порыв и в других произвольных местах, если владелец квартиры или дома не провел визуальный осмотр перед началом сезона, либо установил бракованные элементы.

Утечка горячего агента может проходить несколькими способами:

  1. Через разрыв диффузора бачка расширения. Подобную аварию невозможно визуально определить из-за нахождения воды внутри емкости. Для проверки необходимо нажать пальцем на клапан, производящий подкачку воздуха в бачок. При вытекании из золотника воды можно говорить о мембранной трещине.
  2. При закипании ресурса в теплообменнике – через сбросной клапан.
  3. Микротрещины, коррозийные участки измерительных приборов, неплотные соединения также могут способствовать падению напора и вытеканию воды.

Верный метод определения возможной утечки – отключение циркуляционного насоса. Показатель статического напора при этом будет отличаться от расчетных характеристик.

Выход воздуха

После наполнения системы искусственного обогрева водой её натиск уменьшается при выходе из схемы воздуха. Избежать подобной проблемы поможет докотельная подготовка – деаэрация воды химическими реагентами.

Последние уменьшают количество углекислоты и кислорода в теплоносителе до расчетного уровня. Заполняется отопительная схема медленной подачей снизу – через сбросной вентиль, холодной водой.

Алюминиевые радиаторы

Установка батарей облегченного типа – алюминиевых, приводит к реакции кислорода с металлом, формируя при этом окислительную пленку. Выделившийся водород уходит через автоматический воздухоотвод.

Подобный процесс наблюдается часто в только что установленных алюминиевых батареях, и реакция прекращается после покрытия пленкой всей внутренней поверхности радиатора

Поэтому проведя установку нового отопительного оборудования, следует обратить внимание на то, что давление в центральном отоплении, возможно, упадет и придется дополнить объем теплового агента
