Как выбрать дистанционное управление отоплением – характеристики, возможности

Возможности GSM-систем дистанционного управления температурой дома.

          Новшеством контроллеров дистанционного управления системой отопления на расстоянии, являются системы удаленного контроля, использующие для связи стандарт GSM связи и интернет. GSM-системы удаленного контроля обеспечивают, автоматическую и дистанционную регулировку температуры системы отопления, позволяют контролировать температуру в доме, а также управлять котлом, предоставлять общую информацию сработки сигнализации, затоплении котельной, а также  управлять дополнительными устроййствами. Все эти операции можно производить непосредственно с телефона или смартфона. Управление можно осуществлять
посредством SMSкоманд или прямой контроль с помощью мобильного приложения. Представителем такой системы является контроллер GSMClimate компании “ЭВАН”. Вообще существует множество аналогичных контроллеров, среди них можно отметить контроллеры ГАЛАН-GSM компании “ГАЛАН”. Этот контроллер позволяет дистанционно контролировать, посредством SMS команд и имеет небольшой функционал охранной системы. А вот представитель контроллеров TeplocomGSM от компании “БАСТИОН” позволит организовать простую автоматическую регулировку температуры системы отопления в доме, а также сможет известить о затоплении котельной и срабатывании сигнализации или просто открытии двери. Управление также осуществляется посредством SMSкоманд.

GSM-системы  являются удобными устройствами для владельцев загородных домов и мы считаем, что жизненно необходимы тем, кто бывает в своих домах нерегулярно, наездами, особенно в холодное время года. Благодаря GSM контроллерам дистанционного управления Вам больше не нужно будет приезжать в холодный дом, включать отопление вручную и пол дня ожидать пока прогреется дом. Вам потребуется только заранее отправить вашему котлу сигнал о включении или поднятии температуры, и Вы приедете уже в теплый дом. Дополнительным плюсом установки системы удаленного контроля является функция оповещения об отключении электричества. Получив сообщение о пропадании питания, Вы успеете среагировать достаточно быстро, чтобы спасти вашу систему водоснабжения и отопления от промерзания.

Дистанционное управление отоплением дома

Все мы видим, как быстро расширяются возможности современных гаджетов. Один из вариантов такого удобного функционала — удалённое управление чем-либо, в частности работой оборудования вашего загородного дома.

Дистанционное управление отоплением

Самое неприятное при зимнем посещении загородного дома, дачи – это приезд в холодный дом и ожидание его прогрева. Решить эту проблему позволяют системы удаленного доступа к управлению котлами отопления. С их помощью можно организовать управление работой котла с любой удаленной точки.

Для управления котлом вам достаточно иметь при себе любое мобильное устройство. Подойдет планшет, ноутбук, смартфон, домашний компьютер. Данные устройства имеют выход в Интернет, и управление котлом проходит через интернет.

Кроме систем управления работающих через Интернет, есть более простой вариант gsm управление для дачи или дома. Данные системы удаленного управления работают через устройства мобильной связи. Для их управления достаточно отдельной Сим карты и вашего мобильного телефона, правда, с набором определённых функций.

GSM модуль удаленного управления

По внешнему виду GSM модуль удаленного управления это небольшая коробка с разъёмами для подключения:

  • Во-первых, котла отопления или других устройств отопления, например, теплого пола.
  • Во-вторых, для подключения датчиков температуры;
  • В третьих, механизмов исполнения.

В самом приборе, чаще, встроена антенна и есть место установки СИМ карты.

Чтобы начать пользоваться данным прибором, необходимо приобрести СИМ карту любого действующего оператора мобильной связи. При этом нужно понимать, что сеть данного оператора должна иметь охват в зоне вашего загородного дома. Это проверяется заранее.

К сожалению, есть места, где зоны приёма слабые. Поэтому практически все продающиеся GSM модули имеют возможность подключения внешней антенны.

Как работает GSM модуль

Самая основная задача GSM модулей управления это при помощи SMS сообщения сообщить на ваш телефон об аварийной ситуации в доме. Например, отключилось электропитание дома.

Более интересен функционал управления. В нём задействованы датчик температур и механизм управления. Используя его, вы можете заранее удаленно разогреть котел или теплый пол до нужной температуры в помещении. Или выполнить обратную задачу, минимизировать работу котла.

Установка GSM модема никак ни связана с монтажом самого отопительного агрегата, в частности котла отопления. Установить прибор можно на любой уже действующий котел, как внешнее устройство.

Вывод

Дистанционное управление отоплением дома осуществляемое через GSM модем подходит для загородных домов и дач непостоянного проживания. В домах постоянного проживания работают более сложные системы.

elesant.ru

  • сайта
  • Назад на главную

Система отопления в умном доме smart котел и не только

Температура воздуха в доме зависит от эффективной работы отопительных приборов, теплоотдача которых должна компенсировать тепловые потери строения, уровень может меняться в зависимости от погодных условий: скорости ветра, влажности, времени суток.

Возникает простая зависимость: чем выше тепловые потери ( или, чем хуже погода), тем большую теплоотдачу должны обеспечивать приборы отопления и тем большее количество тепла должен вырабатывать отопительный котел.

Управлять работой котла можно вручную, увеличивая или уменьшая подачу топлива в камеру горения. Но, согласитесь, лучше, если котел отопления сможет сам определять, сколько тепла ему необходимо выработать и сколько топлива для этого необходимо сжечь.

Система автоматического контроля — первый шаг к умному котлу

Современные котлы отопления в Smart домах комплектуются системами автоматического контроля, способными корректировать интенсивность горения топлива в зависимости от реальной потребности в тепловой энергии.

Однако отклик на изменение погодных условий  обычного котла может запаздывать на несколько часов в зависимости от степени инерционности отопительной системы. Дело в том,  что система автоматического регулирования котлов отопления (назовем их обычными, в отличие от «умных» котлов отопления) в подавляющем большинстве настроена на изменение температуры воды в обратке: остыла вода в обратном трубопроводе сильнее, увеличивается подача топлива в камеру горения, температура обратки выше, подача топлива в камеру горения уменьшается.

В свою очередь теплоноситель остывает тем быстрее, чем ниже температура воздуха в отапливаемом помещении.

Еще одна немаловажная деталь: быстрый отклик котла на изменение температуры воздуха возможен только при использовании  приборов отопления малого внутреннего объема, например, алюминиевых или биметаллических радиаторов.

Видео — Bitherm котел с подвижным колосником и умным блоком управления

Умный котел отопления

Управление работой умного котла осуществляется с помощью термостата с датчиком температуры, устанавливаемым в одной из комнат. Принцип действия предельно прост: с помощью термостата задается нужная температура, при достижении которой котел отключается. При понижении температуры происходит включение котла в работу, и процесс повторяется вновь.

Расположив датчик температуры на улице, можно настроить работу котла «на опережение»: понизилась температура наружного воздуха, котел работает в более интенсивном режиме.

Таймер в работе умного котла предназначен для выбора режимов интенсивной и умеренной эксплуатации. Так, к примеру, в ночное время более комфортной является  немного пониженная температура, примерно на 2-3 градуса по сравнению с дневной температурой. При этом ночью можно отключить подогрев воды в бойлере. Режим умеренной эксплуатации котла можно запрограммировать в дневные часы, когда все обитатели дома находятся на работе. Режимы работы котла можно устанавливать в течение суток, в течение недели, месяца и даже года.

Для этого умный котел оснащается системой самодиагностики.

Система самодиагностики котла

Система самодиагностики котла позволяет определять от 10 до 40 (в зависимости от модели котла) неисправности, ряд которых может быть устранен в автоматическом режиме. Информация о выявленных  неисправностях выводится на табло и сохраняется в памяти устройства.

Все это делает эксплуатацию умных котлов не только удобной, но и безопасной, исключающей возможность аварийных ситуаций, таких, как снижение температуры теплоносителя ниже критической отметки, снижение тяги, падения давления в сети газопровода и ряда других не менее опасных ситуаций, не исключаемых при работе котла.

«Умному дому» — умное отопление

Как бы эффективно не работал котел, для обеспечения действительно комфортных условий в доме необходимы управляемые приборы отопления, способные реагировать на изменение температуры в помещении. Для этого в системе отопления устанавливаются радиаторы, оснащенные термостатами и сервоприводами, меняющими расход теплоносителя в зависимости от температуры окружающей среды.

Подведем итоги

В основе системы отопления умного дома может быть использован котел отопления, оснащенный системой самодиагностики и погодозависимой автоматикой, эксплуатация которого эффективна только вместе с радиаторами, оборудованными термостатами и сервоприводами.

umniedoma.ru

Описание

GSM модуль «Котёл ОК» — это устройство для удаленного управления температурными режимами котла отопления при помощи мобильного телефона. Модуль оснащается двумя датчиками — одним внешним и одним встроенным. При аварии котла устройство сообщает о падении температуры. Рабочий температурный диапазон модуля — от -30 до +55 °C. Диапазон измеряемой внешним датчиком температуры — от -55 до +125 °C. Режим оповещения позволяет присылать уведомления на пять номеров. ### Преимущества модуля – Дистанционный контроль температуры в помещении. – Контроль за наличием напряжения в сети (встроен резервный аккумулятор). – Возможность использования как GSM-реле — включение и выключение котла через телефон или планшет. – Большое количество поддерживаемых котлов. – Малый вес устройства.

Устройство и принцип работы GSM-модуля для котла

По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.

Принцип работы прибора выглядит следующим образом:

  • с помощью SIM-карты устройство подключается к сети GSM;
  • затем оно соединяется со смартфоном;
  • с гаджета можно подать сигнал на прибор;

Сам модуль состоит из следующих конструктивных элементов:

  • Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
  • Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
  • Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.
  • Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
  • Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
  • Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.

Режимы работы

Большинство существующих моделей устройств имеют два режима работы:

  • Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
  • Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
  • Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).

Особенности управления

Данная схема позволяет обеспечить погодозависимое управление домашним отоплением. Сегодня это направление является наиболее перспективным в бытовом секторе энергетики, поскольку позволяет экономить значительные объемы энергии и финансов.

Для ее реализации в схему вводится дополнительный датчик внешней контроля Т воздуха. Погодозависимый регулятор работая с двумя температурными датчиками — наружного и внутреннего воздуха обеспечивает более тонкое управление процессами нагрева, что понижает уровень системной инерционности и низкие удельные затраты на выработку одной единицы тепловой энергии.

Для реализации мобильной системы выпущены программы управление газовым котлом через смартфоны, работающих как на программном обеспечении Андроид, так и на Apple. Они максимально полно, с визуальными эффектами и хорошей графикой представляют пользователю весь процесс управления котлоагрегатом. Для аппаратов на Java и простых телефонов схема функционирует через отправку смс. Установку модуля GSM может выполнить подготовленный пользователь, следуя заводским рекомендациям. Кроме того возможно обратится в сервисную службу производителя таких устройств за консультацией.

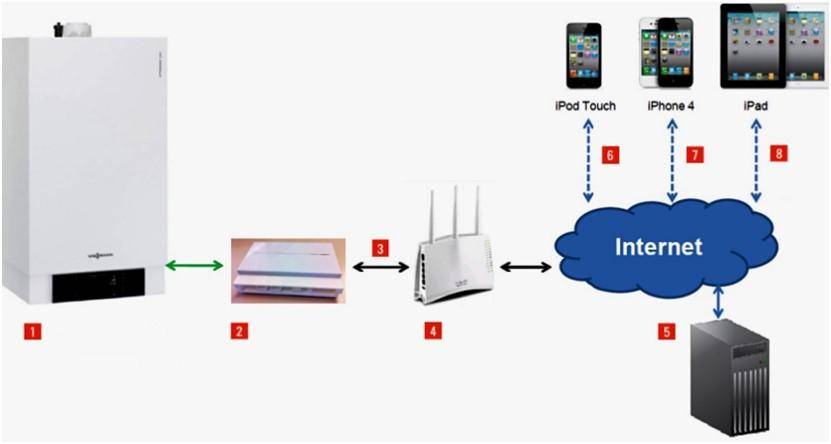

Если особняк или дом имеют устойчивое подключение к интернету с Wi-Fi роутером, то практичнее установить дистанционное управление котлоагрегатом через ПК. Для чего будет нужно задействовать спец. оборудование:

  • Интернет-шлюз, подключенный к маршрутизатору;
  • приемное устройство на котлоагрегате;
  • 2-канальный термостат с режимным программатором;
  • пульт дистанционного управления котлом по GSM.

Такая схема контроля позволяет:

  • Выполнять корректировать режимов агрегата и дополнительного оборудования.
  • Устанавливать позонную регулировку.
  • Настраивать температуру ГВС.
  • Регулировать работу кондиционера.
  • Запускать энергосберегающие режимы функционирования оборудования.
  • Выполнять дистанционное управление по внутренней линии связи, между первичными устройствами и приемниками сигнала.

Дополнительная информация! Для реализации схемы GSM- регулирования через интернет, потребуется компьютер или любые мобильные устройства с возможностью GSM передачи, которые будут передавать сигналы через роутер, поддерживающего связь с первичными датчиками и управляющим ресивером.

Что собой представляют GSM-модули для котлов отопления

GSM-модуль – это небольшой прибор (контроллер), по сути представляющий альтернативу органам управления и автоматике котла. Он принимает сигнал по сотовой связи и передает команду котлу или же в обратную сторону: информирует о состоянии и параметрах работы котла и системы отопления в целом.

Для чего он нужен и как применяется

Обычно первичной целью покупки устройства является экономия и повышение комфорта эксплуатации отопительной системы. Любой GSM-модуль позволяет:

  • включать или полностью выключать котел отопления;
  • управлять температурой, например, снижая температуру на время отсутствия в целях существенной экономии и восстанавливая комфортный режим еще до приезда в дом;
  • управлять параметрами температуры контура ГВС;
  • идущие в комплекте практически с любым современным модулем внешние термодатчики позволяют более точно поддерживать температурный режим за счет измерения температуры воздуха в помещении, а не температуры теплоносителя. Также возможно организовать погодозависимую работу котла.

Но не менее важной, по нашему мнению, и действительно более приоритетной для некоторых покупателей целью приобретения является безопасность. GSM-модуль способен оповещать:

  • о достижении нижнего или верхнего заданного предела температуры;
  • об отключении котла отопления по причине отсутствия электроэнергии или газоснабжения, проблем с отводом продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Часто это довольно недооцененная функция, позволяющая находиться в спокойствии при длительном отъезде и в случае неисправности своевременно принять меры для предотвращения замерзания и повреждения системы отопления;
  • возможна настройка оповещений о температуре и прочих параметров котла с определенной периодичностью.

Пример SMS-отчета о состоянии системы отопления модуля EctoControl. Оповещения и управление с телефона можно осуществлять с помощью SMS и уже в зависимости от функционала конкретной модели: через специальное приложение, веб-интерфейс или голосовые команды. GSM-модуль можно подключить к любому котлу, имеющему возможность подключения внешнего управления (имеющего соответствующие клеммы), как к газовому, электрическому или жидкотопливному, так и к твердотопливному.

Сообщение о сбое в работе котла на примере приложения модуля ZONT H-1V.

Практически все современные модели позволяют привязать к контроллеру минимум 2, но обычно до 5 или 10 номеров и отчитываться на каждый из привязанных. Современные устройства, за счет возможности подключения к ним других модулей, позволяют организовать еще более широкий функционал: контроль уровня жидкого и даже твердого топлива (например, пеллет в бункере автоматической подачи), отслеживание состояния датчиков протока и угарного газа, контроль давления в контурах.

Устройство и принцип работы

Основным элементом является контроллер (электронная плата управления). В нем есть слот под SIM-карту, без нее устройство работать не будет. В зависимости от планируемого метода управления и контроля, необходимо выбрать наиболее выгодного сотового оператора и тариф, постоянно поддерживать работу SIM-карты пополняя счет. Вне зависимости от метода передачи команды, контроллер принимает ее по сотовой связи и преобразует в команду для котла, являющуюся приоритетной над работой штатной автоматики.

Для улучшения качества связи контроллер может дополняться антенной. Для обеспечения бесперебойной работы при отключении электричества большинство моделей оснащаются встроенным аккумулятором, поэтому могут без проблем отправить оповещение о проблеме. Практически ко всем современным моделям прилагаются внешние датчики температуры (проводные и беспроводные), информация с которых является приоритетной над измерениями датчиков котла.

Как грамотно выбрать и подключить генератор для газового котла

Советы по подбору комплектующих и настройке управления системой

Правильным решением будет заказать установку «умного дома» под ключ

Если решено интегрировать в систему отопления блок управления, который позволит дистанционно настраивать ее работу, то важно, какая модель будет куплена. Из представленных на рынке, актуальны агрегаты как зонального, так и локального типа

Можно купить уже собранные блоки управления либо приобрести модули с реле, которые настраиваются как программаторы, через официальное ПО. Уже готовые к установке контроллеры с дисплеем, регуляторами и набором модулей, имеют цену выше, чем модули с реле.
Athom Homey – лучшая модель на рынке, но и цена у нее самая высокая

Важно сразу решить, с какими протоколами он будет работать – не все устройства могут интегрироваться по Z-Wave или ZigBee стандартам. Если нет возможности разбираться в программном коде, то покупать следует исключительно уже готовые к использованию, собранные агрегаты «умный дом»

Они работают в различных стандартах, но все готовы к использованию сразу после установки:

  • Fibaro Home Center 2 – совместим с Google помощником, имеет Ethernet-подключение, работает через стандарт Z-Wave;
  • RaZberry – недорогое устройство, с ограниченным функционалом, работает через стандарт HomeKit, можно настроить через ПК;
  • VeraPlus – многофункциональный контроллер, работающий с большинством стандартов (в том числе с Z-Wave и ZigBee), удобный интерфейс, простая настройка через компьютер и смартфон;
  • Athom Homey – лучший по функционалу контроллер, совместимый со всеми стандартами (включая интеграцию с «Алисой»), простая настройка, поддержка всех необходимых протоколов, но очень дорогая модель.

Ассортимент плат с исполнительными реле намного больше. К ним относится и известный модуль «Arduino», программный код которого находится в открытых источниках и может быть настроен в соответствии с запросами пользователя. Набор таких модулей может быть объединен в единой системе, где будет осуществляться удаленный контроль как отопления, так и других компонентов системы «умный дом», к которой можно подключить любые электрические приборы.
В систему «умный дом» можно подключить не только отопление, но и вентиляцию, водопровод, освещение и другие элементы современного жилища, работающие от электричества

Кардинально отличаются программаторы – это системы, оснащенные терморегуляторами, термометрами, датчиками протечек и влажности по умолчанию. В них используется от 1 до 16 контуров, что позволяет точечно контролировать отопление.

Инструкция подключения gsm модуля к котлу своими руками

Наша страна во все века славилась собственными Кулибиными. Подключить современный модуль для системы отопления для них не представляет сложностей. Хотя производители рекомендуют осуществлять это при помощи профессионалов. Но в комплекте обязательно поставляется инструкция для установки и обслуживания модульной системы. Несмотря на небольшие габариты, это сложная инновационная система, требующая специального подхода при установке.

Самостоятельный монтаж приведет к тому, что система просто не справится с возложенными на нее задачами. А вот осуществить запуск самостоятельно вполне реально. Для этого достаточно выполнить несколько простых шагов:

  • установить датчики и подключить их к модулю;
  • в смартфон установить сим карту и ввести защитный код;
  • симку установить в модуль и повторить ввод кода;
  • набрать на устройстве свой номер телефона.

Отправить код с телефона на модуль, после чего на смартфон поступит вся необходимая информация.

Как сделать ленивые грядки основные советы

В данном подходе очень важна сама подготовка к будущей посадке – желательно это делать ещё с осени, когда можно собрать материал для мульчирования почвы (нужно покрыть её соломой, опилками, шишками и т. д.), что, в свою очередь, не даст сорнякам прорастать в участке с таким покровом.

Ленивая грядка своими руками:шаг 1-4 Определяемся с высотой доски всех бортиков в зависимости от места установки грядки. Соединяем шуруповертом доски, убираем струбцины. Переворачиваем грядку и намечаем место установки, ориентируясь на условия освещенности для будущей рассады

Ленивая грядка своими руками:шаг 4-8Прочно устанавливаем грядку, закопав угловые брусья в 12-15-сантиметровые ямы. Проверяем бортики грядки строительным уровнем (для нормальной работы будущей системы полива). Крепим к бортикам изнутри ПВХ-трубы (для обручей с сеткой или пленкой против непогоды и птиц). Утрамбуйте землю и выстелите дно металлической сеткой против кротов (и в завимости от материалов и назначения грядки — геотекстилем)

Ленивая грядка своими руками:шаг 9-12 Засыпаем грунт нужного типа. Крепим шланги системы полива. Высаживаем рассаду. Если нужно, устанавливаем обручи для тента. Готово!

Фото мульчирования почвы

Мульча пригодится также и для того, чтобы засыпать участки между грядками

  1. Установите себе систему полива. Необязательно выбирать самые дорогие системы, имеющиеся в магазинах. В случае таких огородов вполне подойдут те, от которых вам потребуется всего лишь нажать кнопку – и отпадёт потребность поливать своими руками. Полив позволит вам сделать красивые грядки: зелёные и пышные. Также стоит отметить: полив может осуществляться нечасто, но обильно, давая растениям необходимую влагу до следующего вашего приезда.

  2. Инструмент для работы на огороде — залог экономии времени. Поэтому стоит выбирать один инвентарь и на много лет. В него могут входить не только привычные лопата и вёдра, но и разные мелочи, которые облегчат ваш труд. Также заранее найдите для инвентаря место.

  3. По началу сезона посадки один раз вскопайте землю, подготовьте её к будущим саженцам или семенам. Посадите растения и больше не тревожьте землю: мульчирование сделает своё дело и убережёт от сорняков. Всё, что вам останется до снятия урожая — вовремя поливать грядки на даче.

Умные грядки требуется вскапывать лишь один раз. Пропалывание им не нужно — мульча не даст взойти сорнякам

Помидоры на шпалере на умных грядках

Металлические бортики грядок следует вкопать в землю на небольшую глубину

Это интересный и эффективный способ, который подойдёт как для ленивых огородников, так и для опытных, знающих своё дело садоводов. Грядка такого типа оправдает приложенные усилия и сможет принести массу удобств.

Французский огород с ленивыми грядками

Ленивые грядки(фото 2)

Цветы в дизайне небольшого огорода

Дистанционный контроль системы отопления

Возможность дистанционно настраивать параметры теплосети — главное достоинство комплекса

Все контроллеры отопительных систем, входящие в категорию «умный дом», делятся на две категории: локальные и зональные.

Блоки управления локального типа — это системы, управляющие климатом внутри дома в целом, регулирующие работу всей отопительной системы, в том числе «теплых полов», радиаторов, котла и зональных обогревателей.

Зональные блоки управления — это устройства, контролирующие работу определенного элемента отопительной системы, например, только «теплых полов» или «котла и радиаторов». В обоих случаях, контроллеры могут работать с дистанционным управлением, через GSM, Ethernet, Wi-Fi или другие модули.

Через GSM-блок

В блоках, работающих с GSM модулем, реализована возможность настройки и изменения параметров при помощи SMS сообщений. Это удобно для настройки без интернета, но считается недостатком, из-за требовательности к качеству сотовой сети.

Отечественные блоки управления отопительной системой ничем не хуже западных, но выглядят они менее привлекательно

GSM-контроллеры для «умного дома» вытесняются Ethernet-модулями на рынке. Из-за сложности в настройке, локальные контроллеры актуальны с возможностью интернет-подключения. Зональные модули можно использовать с GSM протоколом (например, регулировка и контроль горячей воды, поступающей в радиаторы). Такие контроллеры имеют несложное устройство, простую настройку (посредством SMS), удобное управление и систему оповещений.

Подойдут для зонального контроля модели следующих типов:

  • GSM-Термометр «Телеметрика» — простая настройка, 4 реле для управления, удобное мобильное приложение;
  • GSM-Термометр «Теплый дом 22» — наличие дисплея, несколько режимов работы, которые переключаются кнопками или SMS, градусники подключаются телефонным кабелем;
  • TS2 GSM v6 – сложная настройка, но большой функционал, возможность подключения к устройству через приложение, удобный дисплей;

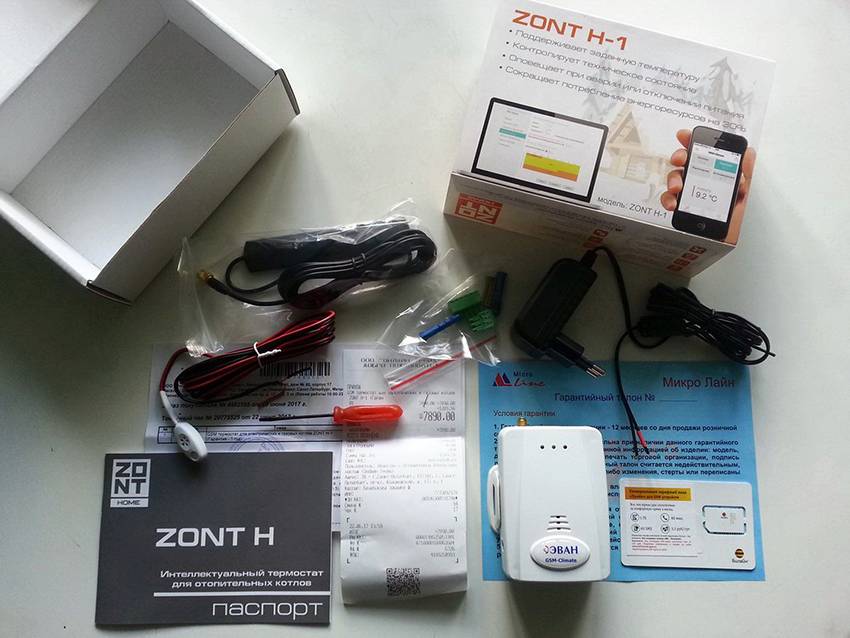

  • Climate ZONT-H1 GSM – неудобный интерфейс, настройка параметров через сайт производителя, работа с 1 реле.

Большинство современных контроллеров имеют встроенный GPS и Ethernet модули, что позволяет выбрать удобное управление в определенных условиях. Подключение осуществляется через контуры, которые устанавливают внутри отопительной системы, а к самому комплексу подключаются через «реле».

Ethernet

В системе «умный дом» осуществлять управление отоплением можно и через интернет подключение. Для этого нужно, чтобы установленный блок управления имел соответствующий модуль и поддерживал Ethernet-подключение. В отличие от GSM контроллеров, они позволяют работать через программное обеспечение сразу нескольким пользователям.

Список гаджетов, доступных для подключения, зависит от ПО блока управления и его прошивки, а также модели, большинство могут работать со смартфонами, ПК, ноутбуками и планшетами. К достоинству относится и то, что настройка параметров в таких контроллерах доступна в любой точке мира, где есть доступ в интернет.
Большинство современных программаторов и контроллеров имеют встроенный и GSM, и Ethernet протоколы

В отличие от программаторов и GSM контроллеров, блоки управления с возможностью подключения через интернет обладают следующими преимуществами:

  1. Нет ограничения в количестве пользователей.
  2. Можно настраивать параметры, подключившись к сети в любой точке мира.
  3. Удобный интерфейс.
  4. Возможность интеграции с голосовыми помощниками «Google Ассистент» или «Алиса».
  5. Настроить такие контроллеры можно без помощи специалиста.

Так как нет привязки к номеру, в таких блоках важную роль играет идентификация владельца. Большинство выбирают в роли защиты PIN-код, но можно использовать голосовую идентификацию, по отпечатку пальца или FaceID.

В отечественных блоках, работающих дистанционно через интернет, обычно используется модуль Arduino, который может быть адаптирован в любую схему для дистанционного управления. Но использовать можно и другие модели с интернет-реле.

Дистанционное управление газовым котлом

Вся современная техника предусматривает возможность дистанционного управления, причем не только с пульта, а и со смартфона. Это очень удобно и дает возможность перед приездом хозяев включить в доме более комфортный режим.

Схема электронного устройства дистанционного управления газовым котлом предполагает наличие следующих составляющих:

  • GSM-модуль, установленный в агрегате;
  • комнатные или уличные датчики;
  • антенна для принятия сигналов;
  • аккумулятор, который обеспечивает питание, если нет напряжения в сети.

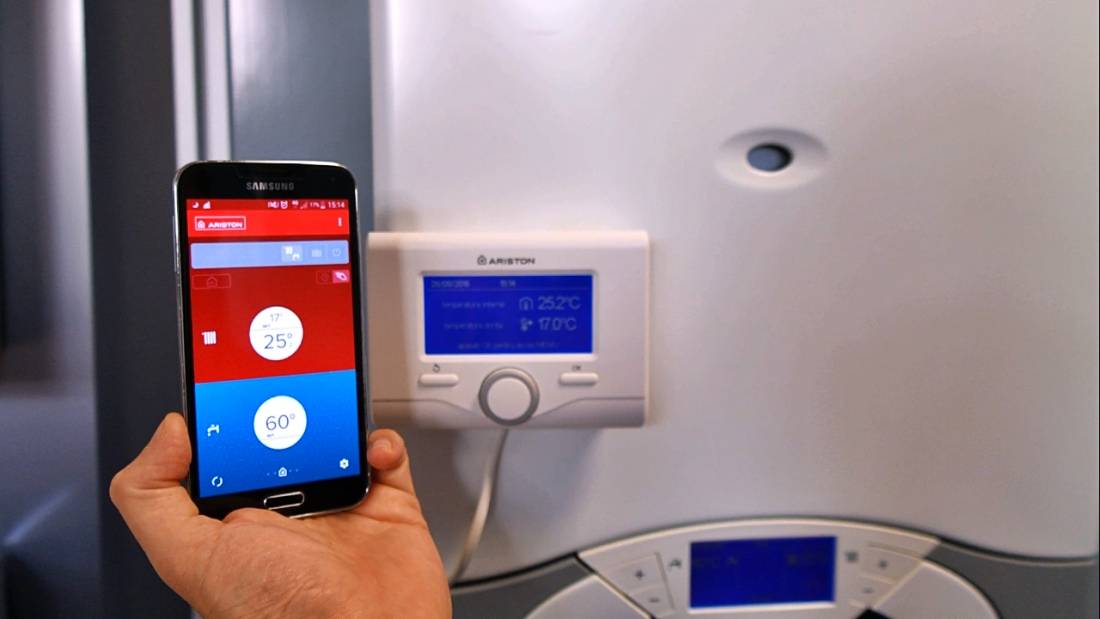

Чтобы управлять своим газовым котлом со смартфона, нужно установить на него специальное приложение. Оно подходит для версий ОС более iOS 4.3 и Android 2. После установки соответствующего приложения появляется возможность управлять агрегатом посредством отправки СМС со смартфона.

Посредником между смартфоном и газовым агрегатом является GSM-модуль. Он передает заданные режимы и в случае чего сообщает об аварийных ситуациях. Существуют модули разной степени сложности: с простейшими функциями бюджетных котлов, позволяющие работать с несколькими агрегатами.

Автоматическое управление позволяет контролировать множество характеристик. Их количество зависит от типа модуля и модели смартфона. Стандартные действия, которые можно произвести с телефона – это включить или выключить котел, установить желаемую температуру, получить код ошибки.

Самые современные устройства дают возможность передавать отопительному агрегату множество действий:

  • переход на летний, зимний, экономный режимы;
  • регулирование температуры ГВС;
  • задание температуры для каждого помещения;
  • отчет о расходе энергоносителя;
  • программирование по времени суток.

Контроль за состоянием газового котла осуществляется с помощью множества датчиков:

  • давления газа;
  • температурные сенсоры воды на входе в котел и на выходе из него;
  • температуры в помещении и на улице;
  • сенсор пламени;
  • фиксатор силы тяги.

Дистанционное управление позволяет оперативно вносить корректировки в отопление дома, что существенно экономит топливо.

Электрическая схема газового котла включает блоки электронных плат и их радиоэлементов. Можно рассмотреть пример схемы типичного агрегата Ariston UNO 24MFFI, которая отображает расположение элементов котла.

А – регулятор температурных режимов.

А11 – датчик пламени.

В – кнопка, позволяющая сбросить ошибку и осуществить перезагрузку устройства (Reset).

С – включение/выключение (Power).

D – переход в режим «Комфорт».

Е – регулятор температуры горячего водоснабжения.

F, G, H, I – светодиоды, которые показывают неисправности или определенные рабочие режимы.

J – разъем для подключения термостата.

K – реле подачи питания насоса.

L – реле питания трехходового клапана.

M – реле управления вентилятором.

N – реле газового клапана.

O – разъем управления пульта ДУ.

P, Q, R, S – перемычки, отвечающие за искрообразование, воспламенение, выбор температуры и плавного воспламенения с максимальной мощностью.

T – двухпроводной разъем внешнего термостата и управление заданной температурой.

U – блок питания электронной схемы.

Особенности устройства газового котла

Регулятор температуры газового котла – назначение и виды

Соединение CN301 контактной колодки, к которой подключается газовый клапан, циркуляционный насос, трансформатор и привод трехходового клапана.

К разъему CN201 подводятся термодатчики воды на подаче и «обратке», датчик дымохода, сенсор протока воды.

Разъем CN102 в положении А отвечает за настройку мощности воспламенения горелочного устройства. В процессе настройки красный сенсор будет моргать.

Перемычка CN101 на А выключает задержку возгорания, в положении В – включает опоздание на 2 мин.

CN104 – устанавливает работу в различных температурных диапазонах: А – 35-45ºC, В – 43-82ºC.

CN100 отвечает за настройку максимальной мощности агрегата.

Удаленное управление отоплением

Если дом оборудован полноценной системой отопления, обойтись розетками не удастся. Для реализации удаленного управления котлом понадобится комплекс из термостатов, контроллеров, датчиков, устройств регулировки расхода теплоносителя.

Выбор модели начинают с определения задач и возможностей. Например, на первом этапе уточняют принцип связи: будет использоваться проводное соединение с сетью или GSM/WiFi.

Далее нужно выделить задачи, с которыми должен справляться комплекс. От них зависит итоговая стоимость:

  • возможность удаленного управления через интернет температурой в отдельных зонах;
  • включение отопления по расписанию или по достижению уровня температуры;
  • диагностика оборудования;
  • регулировка мощности работы котла;
  • анализ данных от системы;
  • работа в зависимости от погодных условий.

Очевидно, что многое зависит непосредственно от самого котла

При покупке нужно обратить внимание на возможность подключения к нему термостата с удаленным управлением

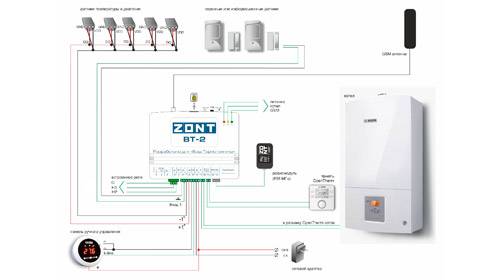

Системы выстраиваются вокруг термостата, для работы которого подбирают контролер и прочие компоненты. Среди лидеров рынка GSM-термостатов — российская компания Микро Лайн. Например, цена контроллеров ZONT со встроенным модемом начинается с 8000 рублей. Их использует большинство организаций, занимающихся отопительными системами. Основное их преимущество — возможность подключения к котлам любых фирм. Конечно, если есть подходящие клеммы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
