Как установить дополнительный насос в системе отопления – теория и практика

Типы дополнительных насосов – выбираем подходящий агрегат

Для эффективной циркуляции носителя лучше всего использовать «мокрые» или «сухие» насосы. В первом случае ротор расположен внутри теплоносителя, то есть перекачивает воду, находясь непосредственно в ней. В процессе циркуляции жидкость охлаждает двигатель. Для подведения электричества используется статор. «Мокрые» насосы имеют множество плюсов. Во-первых, они способны прослужить достаточно большой отрезок времени. Во-вторых, такие устройства не нуждаются в частом обслуживании. В-третьих, они меньше шумят. И, в-четвертых, они не отличаются большими габаритами.

Среди недостатков можно выделить не слишком высокий КПД, ограниченную сферу использования, отсутствие возможности применять насосы для питьевой воды и других приборов, связанных с продуктами питания. Подобные агрегаты применяются только в особняках и жилых многоэтажных домах.

В конструкции насосов сухого типа ротор находится снаружи теплоносителя. В таких устройствах применяется уплотнитель, который предназначен для отделения двигателя и самого насоса. Примерный КПД оборудования составляет 75 %, из-за чего эти агрегаты применяются в ситуациях, когда необходимо регулярно перекачивать большое количество воды. Такие агрегаты используются больше на производстве и в торговых центрах, чем в жилых зданиях.

Гидравлический разделитель

Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.

Принцип работы гидравлического разделителя

Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.

Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:

  • Автоматический отвод накопившегося воздуха;
  • Улавливание частиц шлама (работает как грязеуловитель).

Обратите внимание! Из указанных характеристик можно понять, что гидравлический разделитель считается важным прибором отопительной системы, поэтому его нужно устанавливать в обязательном порядке при наличии насоса

Гидравлический разделитель в системе отопления

Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.

Ответы знатоков

Алексей:

Логично, что сделать надо гидрострелку.

Развязать гидроразделителем контур котла-насоса котла и системы отопления с ее собственными насосами.

Владимир Колпаков:

штатный насос на котле всегда стоит в обратке. последовательная работа насосов не желательна. а в обще интересуюсь в чем проблема что заставляет ставить доп. насос

Владимир Петров:

В котле Вайланд уже есть насос и его вполне хватает . И ставить ещё один насос не надо . Котёл рассчитан на определённый тепло поток и увеличивать его не надо .

Фурсов Юрий:

А может снять фильтр и прочистить? и все на етом и закончиться

хаски:

а лучше установить два насоса…. и чтобы они работали друг другу навстречу… тогда и голову не надо ломать как подключить к штатному

Онотоле Чаке:

Там же вроде как стоит обратка, которой хватает с головой вместе со штатным насосом. Если есть сомнения, спросите в каком-нибудь тематическом сайте тогда

Semyon Arazaev:

Смысла вообще в этом нет, учитывая то, что обратки там хватает с лихвой. Ну как какой-нибудь резев в принципе норм, но это уже надо уточнять у спецом по этим самым котлам из s pechki

Егорыч:

Напольное отопление делается не так, нужен терморегулятор и отдельтный насос, ну типа так

Дед Ау:

насос ставят обычно на обратку

Владимир:

А в чем вопрос?

Дмитрий:

все зависит от схемы подключения, не зная что у вас полезного совета вы не услышете…

Бродяга Морей:

Читайте в паспорте вашей колонки расход ГВС, если у вас будет расход воды больше чем колонка сможет нагреть — то у Вас горячая вода будет прохладной

алексей лесюк:

Виталий, если вам неправильно смонтировали систему отопления, устновка дополнительного насоса вам не поможет, а ещё и навредит в случае если котёл двухконтурный. Надо изменять схему подключения котла к системе отопления для установки доп. насоа

Какую помпу выбрать

В отличие от штатной помпы ВАЗ и ГАЗ, имеющей механический ременной или цепной привод, в качестве дополнительной движущей силы используется электронасос. Чаще всего автомобилисты применяют электрическую помпу, которой штатно комплектуется автомобиль «Газель».

Агрегат имеет высокую производительность, однако качество его изготовления оставляет желать лучшего. Поэтому перед установкой такой помпы ее рекомендуется разобрать, промазать все уплотнения автомобильным герметиком, собрать и дать просохнуть на протяжении суток.

Альтернативой ГАЗовской продукции является установка дополнительной помпы производства Bosh. Эти агрегаты имеют высокое качество сборки и другой принцип действия. Лопатка вращается под действием магнитной муфты, а не электродвигателя, как в первом случае. » alt=»»> За счет использования подобной схемы производителю удалось отказаться от уплотнительных соединений и практически полностью исключить возможность протечки. К недостаткам импортного агрегата можно отнести его высокую стоимость и сравнительно низкую производительность (700 л против 1200 литров в час у агрегата ГАЗ).

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

  • когда для обогрева частного дома задействовано больше одной котельных установки;
  • если в схеме обвязки участвует буферная емкость;
  • отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
  • то же, с применением гидравлического разделителя (гидрострелки);
  • для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла.

Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в этом материале .

Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.

Источники

  • https://www.nektonnasos.ru/article/nasos-otoplenie/ustanovka-nasosa-v-sistemu-otopleniya/
  • https://kak-sdelano.ru/otoplenie/ustanovka-nasosa-na-otoplenie
  • https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa
  • https://vse-otoplenie.ru/ustanovka-dopolnitelnogo-nasosa-v-sistemu-otoplenia-montaz-i-osobennosti-podklucenia-k-kotlu
  • https://oboiman.ru/teplo/ustanovka-cirkulacionnogo-nasosa-v-sistemu-otoplenia-shema-montaza.html

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Установка в систему отопления

При установке нужно учитывать следующие вещи.

Выбор места и разметка

Эффективность работы насоса зависит от правильности его подключения. Если установить аппарат на общую магистраль, то давление повысится на всех ветках сети отопления.

На отдельных участках давление повысится незначительно, потому что общий объем труб создает слишком большое сопротивление.

Для значительного увеличения давления потребуется агрегат большей мощности, что отрицательно скажется на энергопотреблении и бесшумности.

Внимание! Эффективность работы повысительного насоса, установленного в общую магистраль, невелика. Более предпочтительный вариант — установка агрегата непосредственно перед тем элементом, которому требуется поддержка давления:

Более предпочтительный вариант — установка агрегата непосредственно перед тем элементом, которому требуется поддержка давления:

  1. перед котлом отопления;
  2. перед системой теплого пола;
  3. перед удаленной веткой системы отопления.

В других местах сети давление не изменяется. Даже установка нескольких отдельных агрегатов может оказаться более выгодной, чем монтаж одного мощного прибора.

Справка! Насос устанавливается в месте, позволяющем обслуживать устройство и, при необходимости, менять его.

В выбранном месте трубы размечается участок, в который будет выполнена врезка. Его длина определяется размерами аппарата с учетом переходных штуцеров и запорных кранов. Запорная аппаратура необходима для того, чтобы в дальнейшем имелась возможность легкой замены насоса при выходе его из строя. Запорные краны ставятся по обеим сторонам патрубков, образуя напорный узел.

Схема подключения

Монтаж напорного узла производится по следующей схеме:

  • Выбранный участок отопления перекрывается, из него сливается вода.
  • Труба обрезается по разметке.
  • Торцы труб отопления подготавливаются к соединению с напорным узлом.

На металлических трубах нарезается внешняя резьба, на металлопластик устанавливаются фитинги, в пластиковые трубы ввариваются переходники с резьбой.

В разрыв труб включается напорный узел.

Если работа повысительного насоса будет непостоянной, то соединение можно выполнить по байпасной схеме. Для этого напорный узел монтируется параллельно основной трубе, а в ней между точками врезки устанавливается запорный кран. В результате движение теплоносителя может происходить двумя способами:

  1. По байпасу, когда кран на нем открыт, а краны на напорном узле закрыты. Насос при этом не работает.
  2. Через напорный узел, когда краны на нем открыты, а кран на байпасе закрыт.

Важно! При монтаже необходимо следить, чтобы направление движения воды в трубах и направление работы повысительного насоса совпадали

Герметизация соединений и проверка работы

Во время установки необходимо предусмотреть надежную герметизацию мест соединения, чтобы избежать течи при эксплуатации системы. Герметизация выполняется с использованием резиновых прокладок и ФУМ-ленты.

После окончания монтажа производится пробный пуск системы отопления при неработающем насосе. Все обнаруженные течи тщательно устраняются.

Подключение к электрической сети

Подключение к электрической сети лучше доверить специалистам. Они выполнят работы по следующей схеме:

  1. В щитке для каждого насоса устанавливается отдельное устройство защитного отключения (УЗО).
  2. От распределительного электрощитка протягивается отдельная трехжильная линия к месту монтажа.
  3. Вблизи места установки насосного узла монтируется розетка, к которой и подключается насос.
  4. Проводится испытание установленного повысительного насоса. Запускать его можно, только когда возобновится циркуляция воды в системе.

Монтаж агрегата – алгоритм в деталях

Установка дополнительного циркулирующего насоса в штатную систему отопления никак не зависит от типа и материала последней. В любом случае производить монтаж придется методом обвода. Если дом оборудован металлическим трубопроводом, то можно докупить готовую конструкцию, позволяющую обойти главную магистраль. Перед монтажом потребуется полностью слить жидкость и прочистить трубы. Для этого трубопровод нужно несколько раз промыть. После этого со стороны основной трубы устанавливается кусок трубы, изогнутой в виде буквы «П».

Тонкости монтажа дополнительного насоса в систему отопления

Посредине трубы зафиксируйте насос. По обе стороны от устройства поставьте шаровые краны. Для чего они нужны? В первую очередь, циркуляция воды придет в норму, если перекрыть один из кранов. Во-вторых, в случае ремонта агрегата придется сливать воду, при наличии кранов делать этого не потребуется

В процессе установки следует обратить внимание на направление, в котором движется жидкость. Оно отмечено на корпусе насоса специальной стрелкой

По окончанию монтажа систему заполняют водой и проверяют работу. В случае обнаружения каких-либо неполадок устранить их стоит именно на этой стадии операции.

Далее при помощи центрального винта из труб выгоняем застоявшийся воздух. Если все выполнено правильно, из отдельного отверстия в трубопроводе начнет течь вода. Чтобы установить агрегат с управлением ручного типа, воздух из труб нужно вывести еще перед началом монтажа. Для этого устройство включается на несколько минут, после чего клапаны оборудования открываются. Подобную процедуру стоит повторить несколько раз. Как только трубопровод заполнится достаточным количеством жидкости, запустится сам насос. При этом наличие воздуха в трубах категорически недопустимо.

Разновидности циркуляционных помп, конструкция

Рассматриваемые приборы похожи на такие же изделия для перекачки воды для иных целей, принцип работы аналогичный, но в данном случае устройство создано с учетом нюансов отопления: под высокие t°, их перепады, а также под характеристики системы, необходимость регулирования напора, скорости в широком диапазоне. Изделие изготовляется под врезку именно на трубы, байпас (часто продается целый узел с ним и кранами), учитывая их специфику.

Помпа мокрого типа:

Сухой тип:

Применяют 2 типа: с мокрым и сухим ротором. Последние более производительные, но реже используются для домашних, бытовых условий, так как шумные, с заметной вибрацией, дороже.

Главный минус всех помп — зависимость от электричества. Если объект с частыми перебоями питания, то ставят резервные аккумуляторы, для нивелирования скачков напряжения рекомендован стабилизатор.

Стандартно для насоса отопления, для всех разновидностей производители предусматривают ступенчатое выставление скоростей: можно подбирать оптимальный режим, контролировать потребление энергии.

Краткое описание недостатков и преимуществ разновидностей следующее. Изделия сухого типа более шумные, создают вибрацию, дорогие, но производительнее, чистота перекачиваемого ресурса не значимая. Мокрые — тихие, дешевле, компактнее, но ограничены по напору, транспортируемое вещество должно быть без примесей.

На рынке есть сдвоенные модели, применяемые для резерва, при аварийных ситуациях.

3 Технические характеристики

Выбирать очень дорогостоящее устройство не нужно. Так или иначе, полностью использовать свой потенциал приборы не будут. Кроме того, установленное оборудование характеризуется сильным шумом. Как правило, длина трубопровода определяет показатель мощности перекачивающего устройства: на каждые 10 м трубопровода насос обязан создавать 0,5 м3 напора.

Как показала практика, для контура в 100 метров достаточно, если насосное оборудование выдает напор в 5 м3. Приобретая дополнительный прибор для перекачки жидкости, необходимо не забывать, что производительность насоса обязана составлять на 15% больше, в отличие от изначально рассчитанного показателя.

Дополнительный насос в системе отопления дома: нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

  • При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
  • Для равномерного перемещения теплоносителя в трубопроводах.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

  • Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
  • Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
  • Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Насос для отопления в частном доме как выбрать и установить

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий. Выбрать можно любой из методов подсоединения:

  • через устройство дифференциального автомата;
  • подсоединение к сети вместе с бесперебойником;
  • питание насоса от системы автоматики котла;
  • с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Требования по монтажу оборудования

В системе с циркуляционным насосом обязательно должен быть установлен расширительный бак закрытого типа

Для длительной и надёжной работы системы принудительной подачи теплоносителя надо правильно выполнить монтаж циркуляционного насоса и элементов его обвязки.

  1. В системе должен быть установлен расширительный бак, который соединяют с обратным трубопроводом.
  2. Для того чтобы предотвратить образование воздушных пробок внутри насоса, вал его двигателя надо располагать в горизонтальной плоскости. В противном случае возможно ухудшение охлаждения и смазки движущихся частей агрегата, вследствие чего он может выйти из строя.
  3. Перед насосом обязательно надо установить фильтр грубой очистки. Его использование способствует увеличению срока службы оборудования благодаря фильтрации теплоносителя от абразивных частиц, неизбежно появляющихся во время работы отопительной системы.

При монтаже фильтра-грязевика своими руками обязательно соблюдайте направление движения жидкости. Рекомендуется устанавливать защитный элемент пробкой вниз. Так он не будет создавать дополнительного сопротивления движению теплоносителя, а кроме того, облегчается его очистка от грязи.

Применение фильтра грубой очистки сбережёт лопасти насоса от преждевременного износа

Строение и разновидности систем с естественным типом циркуляции

Обычно схема отопления без насоса включает перечень обязательных компонентов:

  • нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
  • расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
  • трубы, образующие контур, по которому будет двигаться вода в системе;
  • батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.

Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Приведем отличительные особенности каждого из типов отопления.

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после блока безопасности и отсечной арматуры котла.

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на байпасе, а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Технология монтажа

Установка циркуляционного агрегата – процесс, требующий соблюдения определенной последовательности работ.

Подготовка

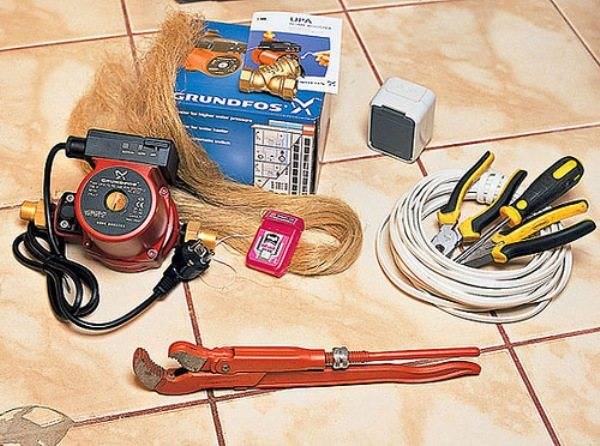

Специалисты рекомендуют приобрести насос с резьбами разъемного типа. Если их нет, то нужно купить эти детали дополнительно. Также понадобится фильтр глубокой очистки.

Перед монтажом готовят обратный клапан: это нормализует работу системы отопления.

Также понадобятся специальные ключи, арматура, труба, небольшая по размеру, диаметром равным диаметру стояка.

Место

Современные циркулирующие насосы могут быть установлены как на трубе подачи воды, так и на обратном трубопроводе.

Монтаж, производимый на байпас (установленная между прямой и обратной проводкой отопительного радиатора перемычка, отрезок трубы), требует предварительной проверки способности прибора выдерживать сильный напор горячей воды.

При наличии мембранного бака байпас с насосом ставят на обратный трубопровод, ближе к расширительному баку.

Установка

Отопительная система может быть сделана из металла или экопласта. Разницы нет никакой для монтажа насосного оборудования. Его вставляют путем обвода. Если трубопровод выполнен из металла, то можно приобрести готовую конструкцию для обвода главной магистрали.

Сначала нужно слить воду, прочистить отопительную конструкцию, промыв ее несколько раз.

Затем с боку основной трубы, согласно схеме, монтируют П-образный кусок трубы, в середину которого встроен насос. С двух сторон от этого агрегата нужно установить шаровые краны. Для чего это нужно?

Во-первых, естественная циркуляция теплоносителя восстановится, если перекрыть один из них. Во-вторых, можно произвести ремонт или замену циркулирующего оборудования, если перекрыть оба крана, при этом сливать воду из системы не нужно.

После этого заполняют систему теплоносителем и проверяют ее на работоспособность. Любые погрешности нужно исправить на данном этапе.

Затем из трубопровода с помощью центрального винта выводят ненужный воздух. Если все сделано правильно, из специального отверстия начнет проступать жидкость.

Насосное оборудование с управлением ручного типа требует выведения воздуха перед началом работы: его включают на несколько минут и открывают клапан, это неоднократно повторяют.

После наполнения труб водой включится насосный прибор. Присутствие воздуха в трубопроводе исключено.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
