Двухконтурная система отопления, подключение двухконтурного котла – схема

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Что такое двухконтурное отопление?

Двухконтурное отопление (двухтрубное) – наиболее популярная разводка труб для обогрева дома. Двухконтурная система обогрева лучше, чем одноконтурная по причине рационального и эффективного распределения теплоносителя.

Две трубы, подсоединённые к радиатору, выполняют разные функции. По одной трубе течёт разогретая котлом до нужной температуры вода. По другой выводится остывший теплоноситель. Далее он попадает обратно в котёл для дальнейшего подогрева, но не перетекает в следующий радиатор. Вода в обеих трубах зачастую движется в одном направлении, хотя при определённой схеме установки она может двигаться во встречных направлениях.

Для двухконтурной системы отопления затрачивается большее количество труб, чем в одноконтурной, но она эффективней и гораздо практичней.

Благодаря двухтрубной системе можно поддерживать комфортную температуру в конкретной комнате, а не сразу во всём доме. Она и экономнее. Двухконтурную систему можно автоматизировать так, что она способна нагреть помещение до определённой температуры, самостоятельно отключиться, а потом, когда градус упадёт до определённой отметки, снова включиться. Это не единственные плюсы такого отопления.

Схема подключения аварийного контура

Одна из очевидных и наиболее частых проблем, случающихся в отопительных системах с котлами на твердом топливе — перегрев теплоносителя. Крайне нежелательно допускать преобразование горячей воды в пар и своевременно охлаждать ее до нужных показателей.

Что делать, если котёл сильно нагревается — читайте на нашем Дзен-канале.

Существует три простых и эффективных метода охлаждения теплоносителя:

  1. В топке, помимо основного, монтируется дополнительный теплообменник. Первый будет работать на обогрев теплоносителя, второй — обеспечивать охлаждение жидкости. Входной патрубок стыкуется с водопроводом, а противоположный — с канализацией. Если необходимо срочно охладить теплоноситель, просто отверните вентиль на патрубке, и во второй теплообменник поступит холодная вода.
  2. В процессе обустройства системы один теплообменник монтируется внутри другого, что обеспечивает быстрое снижение температуры рабочей жидкости в случае необходимости.
  3. К патрубкам теплообменника подводится две трубы, первая стыкуется с водопроводом, а вторая — с канализацией. Следом монтируется клапан, обеспечивающий подачу холодной воды в систему. Излишек теплоносителя выводится в канализацию.

Все три метода являются одинаково действенными и позволяют достичь одинакового результата.

Основные правила подключения

Сначала на патрубок трубопровода обязательно устанавливают фильтр для грубой очистки воды, который препятствует забиванию котла мусором, образующимся в батарее вследствие контакта металла с водой. Если же данный фильтр не установить, то прибор скоро перестанет работать нормально. Правильная установка подразумевает накрутку фильтра на патрубок обратки таким образом, чтобы стрелка была направлена в сторону котла.

Если подсоединить на обратку агрегата отсекающий кран, то в случае выхода оборудования из строя придется всю жидкость в отопительной системе завоздушивать. Поэтому схема установки двухконтурного газового котла обязательно предполагает монтаж отсекающего крана с разъемным соединением – это даст возможность при необходимости отсоединять его, не нарезая трубы.

Самой простой в обслуживании и экономной считается отопительная конструкция с естественной циркуляцией. Управляется она исключительно вручную, но она прекрасно подходит для тех населенных пунктов, где часто случаются перебои с подачей электроэнергии.

Система с автоматической циркуляцией более удобна, так как она может работать без вмешательства человека. В этом случае достаточно выставить требуемый уровень температуры, и она будет постоянно поддерживаться в автоматическом режиме. Но нужно учитывать, что при отключении электричества система перестанет работать, а теплоноситель – циркулировать по трубам.

Выбор двухконтурного газового котла в первую очередь зависит от площади дома – чем она больше, тем мощнее должно быть оборудование. Чем выше мощность прибора, тем большее количество газа он потребляет. Маломощные устройства не способны хорошо обогревать дома большой площади. Последние модели имеют систему автоматического отключения оборудования от газа, что позволит предотвратить его утечку в том случае, если пламя в котле погаснет.

Схема подключения двухконтурного газового котла на видео:

Схема с естественной циркуляцией

Данный вид отопления аналогичен системе с принудительной циркуляцией.
Отличием в работе является отсутствие циркуляционного насоса. Для повышения эффективности схемы используют гладкие трубы большого диаметра.

Преимущества:

  • Низкая стоимость монтажных работ и оборудования.
  • Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
  • Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
  • Возможность работы на любом виде топлива.
  • Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.

Недостатки:

  • Небольшой радиус действия (не более 30м).
  • Медленный прогрев комнат.
  • Большие затраты топлива на запуск системы.
  • Невозможность регулировки температуры теплоносителя.
  • Частые завоздушивания радиаторов.
  • При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.

Состав оборудования при естественной схеме:

  • Котел.
  • Радиаторы.
  • Предохранительный клапан.
  • Система труб (прямая и обратная).
  • Расширительный бак. Обеспечивает постоянное давление в системе.

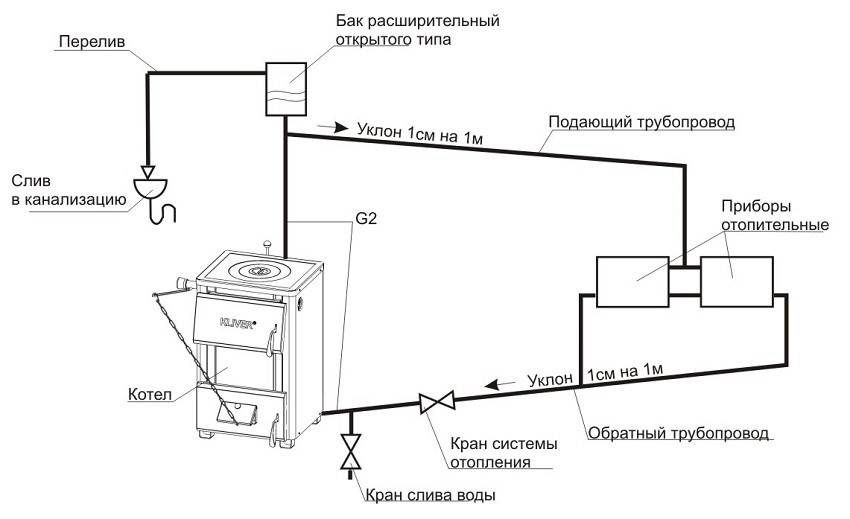

Схема с естественной циркуляцией

  • При повышении температуры давление теплоносителя изменяется.
  • Холодные слои выталкивают горючую жидкость в систему.
  • По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
  • Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
  • Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.

Обратите внимание! Уклон прямого контура идет по направлению к радиатору, для обратки уклон устанавливается в сторону котла. Правильно выполненные уклоны обеспечиваю отвод пузырьков воздуха в расширительном бачке.. Меры для обеспечения стабильной работы системы

Меры для обеспечения стабильной работы системы

  • Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
  • Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
  • Расширительный бак должен быть только открытого типа, т.к. для работы в системе не должно создаваться избыточное давление.

Различают два типа схем с естественной циркуляцией

  • С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны.
    Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
  • С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.

Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.

Как запустить котел после установки

Первый запуск производится поэтапно:

  • Систему медленно заполняют водой. Это необходимо, чтобы успевал выйти весь воздух. Заполняют, пока давление не составит 1-1,5 Бар.
  • Проверяют состояние всех соединений, ищут возможные протечки.
  • После этого производится подача газа и пробный запуск котла. Эти действия производят техники из сервисного центра. Они определяют, какие коррективы надо внести в заводские настройки, определяют верхнюю и нижнюю границы температурных режимов, выполняют прочие необходимые действия. Самостоятельный запуск котла не рекомендуется даже опытным людям, а для ночка эта процедура категорически запрещена.

Второй этап: подключение к отопительному водяному контуру

Чтобы выяснить, как подсоединить газовый котел к отоплению, следует разобраться, где у него находятся патрубки, от которых идёт выход к отопительному контуру. Почти все модели устроены идентично. В нижней части агрегата (обычно, в центре), есть патрубок для газопровода, а справа и слева от него – патрубки для подсоединения к водопроводной сети. Ближе к торцовой части имеются выходы для подсоединения водяного контура: обратки и подачи теплоносителя к радиаторам.

Производители газовых котлов предупреждают об опасности попадания мелкого сора в систему. Это может произойти в случае, когда вода в системе окажется загрязнённой. Если это допустить, газовый агрегат может выйти рабочего состояния. Есть простой выход: установить на патрубке обратного водопровода фильтр грубой очистки. Он позволит существенно увеличить «жизнь» котла и повысит его производительность. Когда фильтр грубой очистки уже смонтирован перед водомером, то ставить его перед газовым котлом не нужно.

Поэтому перед тем, как подключить двухконтурный газовый котел к отоплению, нужно заблаговременно приобрести необходимые фильтры.

При монтаже котла предусматривают обязательную установку отсекающих вентилей. Водопроводную арматуру ставят на трубы подачи воды в систему и на обратки. Без этих устройств выполнять ремонтные работы будет очень сложно. Если не предусмотреть отсекающие краны, то при устранении неисправности в системе, оставшийся в трубах воздух заблокирует циркуляцию теплоносителя. Как следствие — некачественный прогрев радиаторов и выход их строя. То есть экономить на вентилях не целесообразно.

Основные узлы

Из-за того, что на рынке представлено множество разных моделей газовых котлов, рассказать о всех конкретных схемах установки сложно. Можно только выделить основные узлы, которые обязательно должны присутствовать, чтобы агрегат было не только просто устанавливать, но и использовать в будущем.

Ключевые моменты:

  1. Фильтр на воду. Обязательные элемент газового котла в частном доме, который поможет защитить систему от мусора, образующегося в трубах. Еще один такой прибор устанавливается на обратной магистрали, чтобы остановить возможные загрязнения из системы обогрева. Обязательно ставится на горизонтальный участок вместе с краном.
  2. Магнитный фильтр с краном. Используется для борьбы с ржавчиной и накипью.
  3. Газовый фильтр с краном. Позволяет защитить установленный котел от окалины и пыли. Использование этого элемента позволяет заметно увеличить срок службы установки.
  4. Шаровые краны, которые нужны для перекрытия магистралей, чтобы легче было проводить ремонтные работы.
  5. Для системы отопления устанавливается специальный расширительный бак. В настенных моделях котлов они обычно устанавливаются еще на заводе.
  6. Приборы, обеспечивающие безопасность – клапаны, манометр и другие элементы. Опять же, настенные модели уже все это имеют. Для напольных все докупается отдельно и ставится рядом с установкой.
  7. Радиаторы.
  8. Трубопровод.
  9. Заземление.

Советы и рекомендации

Телефон газовой службы — 104

Подключением газопровода должны заниматься только специалисты газовых служб и организаций, которые имеют необходимые допуски, разрешения, лицензии и высокую квалификацию.

Не пытайтесь на этом сэкономить, так как от результата будет зависеть ваша собственная безопасность и здоровье ваших близких.

Проследите, чтобы подключение газа к котлу осуществлялось жестким соединением металлической трубы через американку или сгон, так как не все газовые службы это делают, хотя и обязаны.

В данном случае работники газовой службы должны использовать паранитовую прокладку. Заменять прокладку фум-лентой или паклей недопустимо!

Не все знают, что на монтаже настенного газового котла можно немного сэкономить.

Также не обязательно устанавливать кран на выходе из котла горячей воды.

В случае, если оборудование выйдет из строя, достаточно будет просто перекрыть кран подачи холодной воды.

Единственная неприятность, которая может поджидать при демонтаже отопительного оборудования, заключается в том, что из штуцера, к которому подсоединена труба горячей воды, может вытечь небольшое количество воды, оставшейся в теплообменнике.

К наиболее распространённым причинам затухания газового котла относятся сбои в работе системы, проблемы с газовой горелкой и дымоходом. Тут представлены способы устранения этих неполадок.

Установка коаксиальной трубы по шагам

Коаксиальный дымоход устанавливается в непосредственной близости от котла, по оси выхода дымохода. В наружной стене надо проделать отверстие, на 5-10 мм большего диаметра, чем внешний размер дымохода.

Это делают с помощью специальной алмазной коронки, или обычным перфоратором (что долго и потребует дополнительных штукатурных и отделочных работ).

После этого:

  1. К выводу дымохода котла подключается основа коаксиальной трубы.
  2. Монтируется первый сегмент дымохода. Сразу прочно фиксируется всеми соответствующими крепежными деталями.
  3. После него присоединяется второй участок дымохода, вся процедура повторяется. Подобным образом присоединяются все отрезки трубы, которые требуются по условиям монтажа.
  4. Стыки трубы и зазор между дымоходом и стеной тщательно герметизируются.
  5. Производится тестирование работоспособности дымохода.

Сквозное отверстие в стене делают с небольшим уклоном внутрь, чтобы конденсат мог стекать в специальную емкость. Если этого не сделать, выход дымохода будет обмерзать в зимнее время.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

  • Циркуляционный насос.
  • Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
  • Расширительный бак.
  • Шаровые краны — сливной, балансировочный и т.п.
  • Манометр.
  • Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)

Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

  1. врезки системы отопления дома в газовую сеть;
  2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

  1. монтаж котла в котельной на первом этаже;
  2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
  3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
  4. установка коллектора для теплого пола;
  5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
  6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
  7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

  • Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
  • Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
  • Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
  • Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
  • Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома
