Экран для батареи отопления – оптимальный вариант

Виды экранов для батарей

Экраны для батарей отопления изготавливаются в нескольких вариантах. По типу конструкции и способу его расположении, существует следующая классификация .

  • Навесные экраны в форме короба . Такая конструкция полностью закрывает выступающие секционные батареи и трубы ;
  • Навесной экран с крышкой или без нее ;
  • Плоский экран . закрывающий батарею с фронтальной стороны. Чаще всего такой экран под батарею применяется для закрытия отопительного элемента, расположенного в нише стены.

Экран-короб Навесной экран Плоский экран

В зависимости от функционального назначения и требований к внешнему виду, экран на батарею может быть изготовлен из металла, дерева, стекла, пластика, МДФ или ХДФ плит.

Из чего делают решётки на батарею отопления

Для изготовления декоративного экрана для радиаторов отопления используют практически любой материал, важно, чтобы он закрывал неприглядные грани устаревшего оборудования и имел достаточную перфорацию для хорошей теплоотдачи

Можно использовать элементы из металла, плит, стекла или пластика, но если хотите действительно удивить гостей, следует обратить внимание на изделия из бамбука или ротанга. Цена их немного выше популярных аналогов, но, помимо прекрасного внешнего вида, они обладают отличной теплопроводностью и долговечностью

Дерево и металл

Металл – один из самых популярных материалов, для изготовления радиатора используется тонкая листовая сталь. Срок эксплуатации таких изделий зависит от качества краски, предпочтение нужно отдавать порошковой эмали, она защищает от образования коррозии и дольше держится на поверхности. К достоинствам материала относят:

  • долговечность;
  • нагреваясь, металл является дополнительным источником тепла при наличии перфорации;
  • невысокая стоимость.

Можно изготовить экран из кованых решёток – это уникальное изделие украсит любой интерьер. Под ажурной ковкой исходный материал будет виден, поэтому рекомендуется закрыть предварительно радиаторы тонким металлическим перфорированным листом.

Деревянные элементы относят к материалам премиум-класса. Из них выполняют совершенно уникальные изделия, которые подойдут любому стилевому оформлению помещения. Даже из недорогих пород создают интересные композиции, однако, не нужно забывать о перфорации, так как закрытое оборудование будет отдавать тепло соседям.


Ручная ковка –это произведение искусства

Экран на батарею отопления из пластика и стекла

Пластик для радиаторов – материал неоднозначный, важно использовать для батарей термостойкий состав, который способен выдержать температуру нагрева до 70°C. За ним легко ухаживать, он стоит недорого. Однако нужно отметить и негативные стороны материала:

Однако нужно отметить и негативные стороны материала:

  • низкая теплопроводность;
  • невысокая прочность дешёвых материалов;
  • при повышенных температурах выделяет токсические вещества, поэтому его нельзя устанавливать в детских и жилых комнатах.

Экраны из стекла стали изготавливать всего несколько лет назад. Теплопроводность материала тоже невысокая, но они имеют красивый внешний вид и прекрасно вписываются в любой интерьер. Для батарей используют только прочное закалённое стекло, для декора поверхность можно матировать или наносить интересный рисунок.


Экраны из стекла можно выполнить в разном оформлении

Короб для батареи отопления из МДФ и ХДФ

Декоративные экраны из МДФ и ХДФ− для их изготовления использованы натуральные компоненты, в качестве связующего выступает природный лигнин, поэтому они абсолютно безопасны. ХДФ отличается от МДФ только условиями производства: его прессуют под высоким давлением, в результате получается тонкий материал с более однородной и плотной структурой. Экраны из ХДФ лучше деревянных, так как материал более тонкий, и наличие перфорации отлично проводит тепло. Именно из этого полотна получаются красивые ажурные решётки. Выделяют ряд преимуществ использования МДФ и ХДФ:

  • простой уход;
  • большое разнообразие узоров и оттенков, подобрать можно для любого оформления помещения;
  • простая обработка, не требует дополнительного окрашивания;
  • бюджетная стоимость.


Решётку из МДФ можно подобрать под любой интерьер

Как сделать экран на батарею

Вполне понятно желание многих домовладельцев облагородить или скрыть инженерные коммуникации, пронизывающие все помещения наших жилищ. Особенно это касается системы обогрева, ее отопительные приборы расположены во всех комнатах. Хорошо, если нагреватели нового образца и имеют более-менее приличный вид, а когда стоят старые чугунные «гармошки» или стальные пластинчатые монстры, то ни о какой эстетике и речи не идет. Поэтому в данном материале рассмотрим вопрос, как изготовить и установить экран на батарею своими руками, чтобы удачно ее облицевать и одновременно внести небольшую изюминку в интерьер помещения.

Немного о теплоотдаче радиаторов

Нередки случаи, когда и новые алюминиевые или биметаллические радиаторы выбиваются из интерьера, нарушая его гармонию. Вопрос отделки достаточно актуален и требует особого подхода, поскольку, устанавливая декоративный кожух на батарею отопления, обеспечивается ее приятный внешний вид, но нарушается процесс теплоотдачи от прибора в комнату. Почему так происходит и можно ли этого избежать, попытаемся разобраться до того, как приступить к изготовлению экрана.

Тепловая энергия, выделяемая в помещение отопительным радиатором, имеет 2 составляющие: лучистую и конвективную. Первая характеризуется прямым инфракрасным излучением, поступающим в комнату от горячих поверхностей батареи. При невысокой температуре теплоносителя (до 50 ºС) доля лучистой энергии невелика, но при 60 ºС и выше она существенно возрастает. Когда ставится декоративный короб для батареи, то неизбежно перекрывается путь потоку этого излучения, а значит, часть тепловой энергии в дом не попадает.

Хорошая статья в тему про сравнение теплоотдачи радиаторов.

Исключением являются водяные обогреватели конвекторного типа, их лицевые поверхности не бывают горячими и лучистая составляющая практически отсутствует. Но подобные нагреватели встречаются нечасто.

Конвективная составляющая – это передача тепловой энергии воздушной среде. На нее панели для батарей также оказывают влияние, так как создают препятствие на пути у воздуха, проходящего через ребра и другие элементы отопительного прибора. А в случае когда конструкция экрана неудачна, часть горячего воздуха просто скапливается внутри короба, не имея возможности выйти наружу.

Краткий вывод таков: устанавливая декоративные экраны для батарей отопления, мы нарушаем процесс теплообмена и часть энергии возвращается в тепловую сеть по обратному трубопроводу. Это не так страшно в частном доме, где система расположена по всему дому и эта теплота никуда из него не уйдет, а просто будет отдана в другом помещении. А вот в случае с квартирой мы просто отдаем оплаченное нами тепло соседям по стояку, это надо понимать.

В зависимости от того, как выполнен декор батарей, потери составляют от 3 до 7%. Полностью их избежать нельзя, а вот уменьшить с помощью удачной конструкции экрана вполне возможно.

Рекомендации по изготовлению

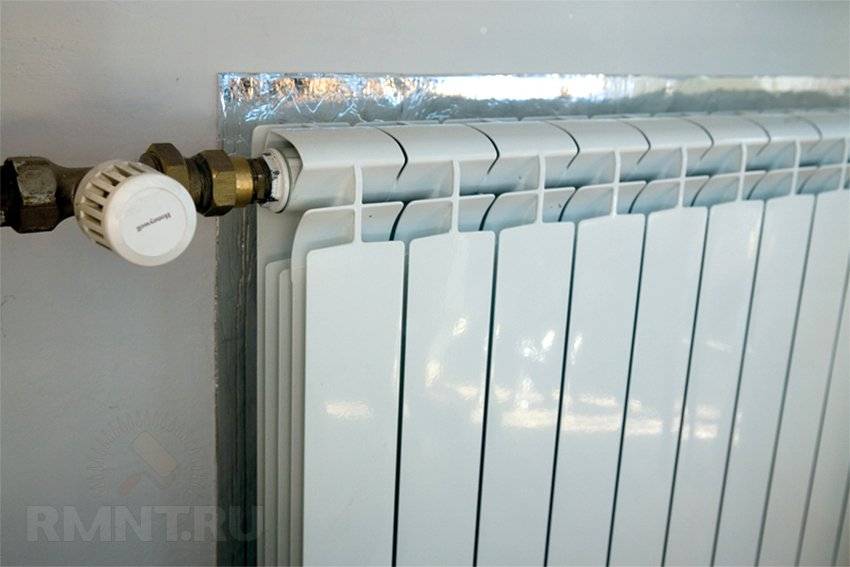

Первым делом рекомендуется на внутреннюю поверхность стены, находящуюся за батареей, наклеить специальный отражающий экран из фольги, такие имеются в продаже в любом магазине стройматериалов и стоят недорого. Это позволит увеличить нашу лучистую составляющую, что в стандартных условиях уходит на нагрев наружной стены. Далее, разберем изготовление своими руками короба из панелей МДФ на деревянном каркасе.

Схема укладки отражающего экрана из фольги за радиатором

Вначале необходимо четко обмерить закрываемую площадь и глубину выступа радиатора. После по этим размерам изготавливаем простой деревянный каркас и тщательно обрабатываем его, как изображено на рисунке.

Подготовка каркаса

Следующий этап – самый трудоемкий. Нам нужна передняя решетка для радиатора из МДФ множеством отверстий для воздуха. Чем их будет больше, тем лучше, за вами – придание вырезам красивой формы. Тут придется изрядно потрудиться электрическим лобзиком и прочим инструментом, чтобы вырезать узор. Его рисунок и расположение зависит только от вашей фантазии и готовности затратить свое время. Рекомендация одна: не делать глухой верхнюю часть лицевой панели, чтобы нагретый воздух не стоял под крышкой короба.

Зачем нужен экран для радиатора отопления

Конструкция, которая устанавливается на радиатор отопления, выполняет следующие функции:

  1. Защитную. Батарея отопления – это, в первую очередь, технический прибор и он имеет выступающие острые элементы, краны, вентили. Вдобавок к этому, иногда батареи довольно сильно нагреваются и при случайном прикосновении могут причинить термическую травму. В семье с маленькими детьми такой экран на радиаторе необходим для обеспечения безопасности;
  2. Декоративную. Не в каждом интерьере радиатор будет смотреться органично и естественно и не всегда его удается скрыть за длинными шторами. В этом случае экран станет настоящей находкой. Если правильно подобрать изделие или изготовить его на заказ, то можно подчеркнуть выбранное стилевое решение, скрыв при этом трубы и батарею;
  3. Теплопроводную. Расположенные особым способом вырезы и отверстия, а также материал изготовления влияют на улучшение конвекции радиатора. Так, металлическая конструкция, установленная непосредственно на батарею, увеличивает площадь нагрева;
  4. Гигиеническую. Труднодоступные полости конструкции радиатора – это место скопления пыли, мелкого мусора, шерсти домашних животных. Чтобы удалить загрязнения приходится тратить много времени и сил, использовать дополнительные приспособления. Экран решит этот вопрос раз и навсегда – выглядит он опрятно, чтобы его почистить необходимо, выполнить несложные манипуляции, при этом сама батарея будет защищена от загрязнений.

Резной фасад для классического интерьера

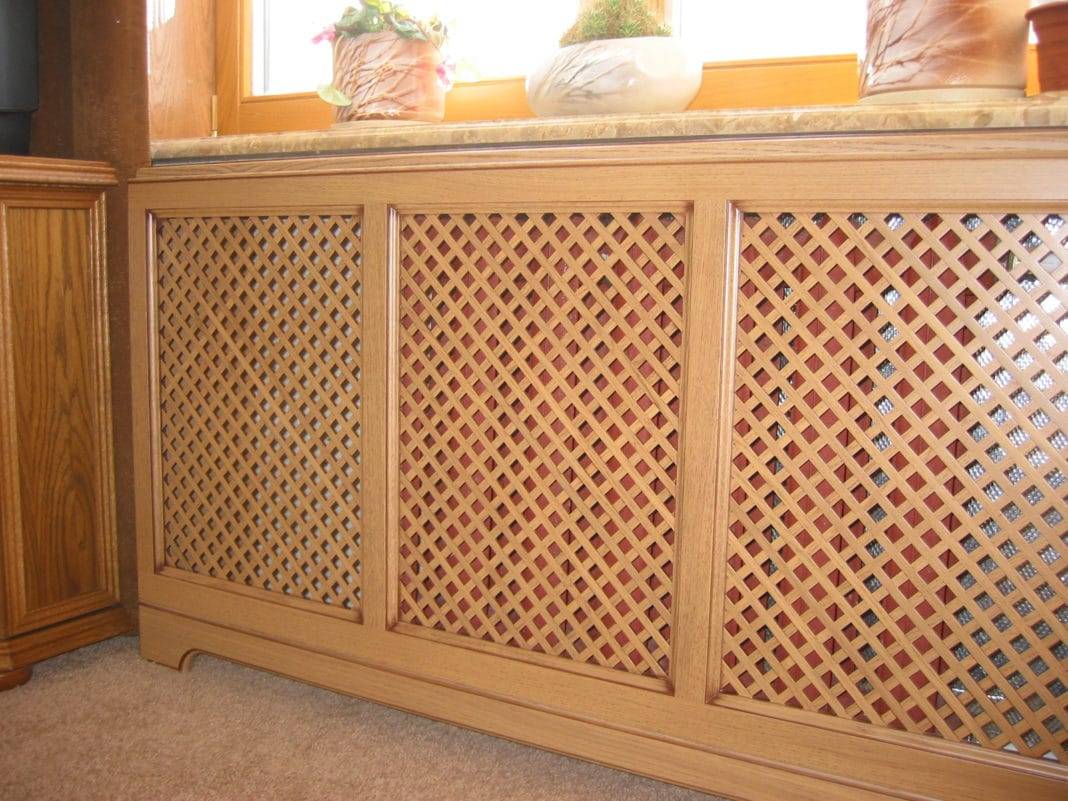

Деревянные экраны

Открытая батарея сразу бросается в глаза и в квартире ее стремятся чем-то декорировать. Для этого приходят на помощь деревянные деревянные решетки, закрывающие старые чугунные батареи, они выполняются из натуральных пород деревьев бука и дуба. Такие экраны долговечны и надежны. Они могут быть: крашенными и нет, покрытыми эмалью или тонированы. Чтобы решетки не препятствовали прохождению тепла, их монтируют не на пол, а поднимают на некоторое расстояние над полом. Для лучшей циркуляции воздуха вверху на коробе делают отверстия.

Особенно хороши деревянные решетки в детских учреждениях, где они закрывают все сантехнические элементы. Недорогие экраны изготавливаются из реечного полотна, хорошо пропускающего теплый воздух от радиаторов, и в то же время выполняют защитную функцию. Цена такого экрана начинается от 1400 р. за 1 м пог., при толщине рейки 28 мм, а вот уже покрытого лаком на водной основе будет 1600 р. за 1 м пог.

На авторские деревянные решетки, стоимость, безусловно, будет выше, но и вид гораздо эффектнее. Декоративные экраны серии «Комфорт», выполненные из МДФ размером в 55 или 70 мм и ламинированного под ценные породы дерева с использованием перфорированных панелей HDF обойдутся от 1240 до 5450 р. за экран в зависимости от его размера.

Использование ротанга в качестве наполнителя решетки еще больше удорожит ее, и она обойдется уже от 2040 до 5450 р. за экран.

Что необходимо сделать для повышения эффективности батареи с экраном

Экран в какой-то мере снижает теплосъём с поверхности батареи. То есть разница температуры теплоносителя между прямой подачей и обраткой будет меньше.

Говорить об однозначном ухудшении скорости конвекции из-за наличия экрана нельзя. Достаточно привести в пример электрические конвекторы, у которых нагревательный элемент расположен в корпусе в виде короба, имеющего входное отверстие снизу, а выходное сверху. Такое устройство даже улучшает конвекцию, так как короб выполняет роль вертикального воздуховода, который увеличивает скорость потока.

Но что хорошо для конвекторов, не подходит для радиаторов. Батарея же работает и на конвекцию, и на радиацию (излучение). А экран какую-то часть инфракрасного излучения поглощает, а какую-то отражает обратно. И если поглощённая экраном тепловая энергия создаёт условия для вторичной конвекции, то отражённая — обогревает фасад. Это тепло можно заставить работать на обогрев помещения. Даже в обычных условиях (без экрана) рекомендуют установить за радиатором отражающую плоскость, которая возвращает в помещение инфракрасное излучение от внутренней поверхности батареи. Обычно используют фольгированный пеноплекс (или аналогичный материал). При установке экрана такая рекомендация вдвойне актуальна.

Как работает система отопления?

Если вы боитесь, что закрыв отопительные приборы экранами, в комнате станет прохладнее, то это не так. Правильно выбранная конструкция, учитывающая принципы работы радиатора, не снижает степени его теплоотдачи.

Отопительные приборы осуществляют передачу тепла двумя способами – конвекция (смешивание холодных и теплых воздушных масс) и лучистая энергия (мощность излучения тем выше, чем больше температура радиатора).

Батареи начинают нагревать воздух сначала за счет конвекции, но с повышением температуры интенсивнее идет инфракрасное излучение. Отопительные приборы, изготовленные с учетом новейших технологий, способны улавливать меняющиеся внешние условия, перераспределяя потоки энергии, чтобы повысить ее передачу.

Допустим, циркуляция воздуха затруднена портьерой или декоративным щитом. Современный радиатор начнет повышать температуру передних панелей, чтобы теплоотдача начала происходить не конвекционно, а за счет инфракрасного излучения. Это свойство заметно увеличивает эффективность работы радиаторов.

При любом типе радиаторов необходимо, чтобы лицевая панель декоративного экрана имела множество отверстий, а между панелью и радиатором было достаточно места для образования воздушной прослойки. Таким образом, не будет нарушаться передача тепла посредством конвекции.

Назначение в быту

Конструкция, закрывающая отопительный прибор, выполняет несколько функций:

  1. Защитную. Батареи могут иметь выступающие части и острые углы. Это, а также наличие кранов на трубах, может стать причиной травм, особенно у маленьких детей. К тому же из-за высокой температуры отопительного прибора они могут получить ожоги. Экран, скрывающий потенциальный источник таких неприятностей, защитит всю семью.

Декоративную. Радиаторы не всегда гармонично вписываются в интерьер комнаты либо рабочего кабинета. Чтобы создать задуманный стиль в помещении, их закрывают визуально более привлекательным устройством, которое скрывает и батарею, и трубы.

Улучшение конвекции радиаторов. Если отверстия и вырезы расположены правильно, а также имеются дополнительные элементы, экран увеличивает конвекцию. Наилучшим образом для этого подходят металлические конструкции, устанавливаемые прямо на него и увеличивающие площадь нагревания. А для повышения эффекта можно установить между стеной и отопительным прибором отражающий экран, выполненный из фольги, блестящего металла, направляющий тепловую энергию внутрь комнаты.

Гигиеническую. В труднодоступных местах и полостях радиатора может скапливаться пыль, мелкий мусор, шерсть домашних питомцев. Процесс его очистки достаточно неудобен, для него нужны дополнительные приспособления. Ограждение предотвратит попадание пыли и грязи, к тому же его для чистки снимать быстрее и проще.

Как подобрать экран для отопительных батарей?

Экран для отопительных батарей

Такие конструкции, как экраны для батарей отопления, производятся из разных материалов

Однако, возникает вопрос: влияет ли установка таких экранов на функциональные свойства батарей?
Поскольку экраны чаще всего устанавливают для того, чтобы скрыть именно чугунные радиаторы, при их монтаже важно сохранить доступ к вентилям или дросселям на подводке, с помощью которых регулируется температура батарей и сливается вода из системы (если жилье находится на верхнем этаже). Также бывают ситуации, когда необходимо полностью демонтировать радиатор, например, для его замены или для устранения течи

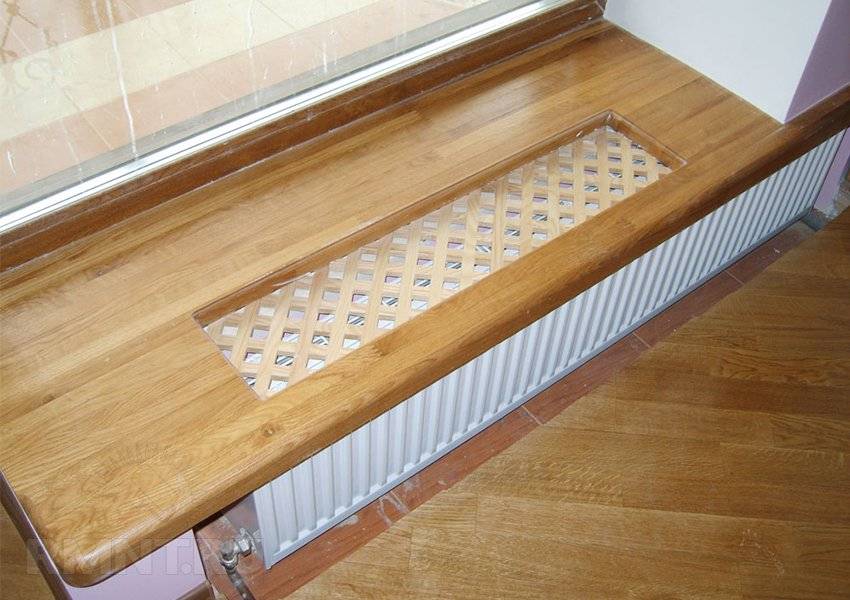

Таким образом, экран должен либо беспрепятственно сниматься, либо иметь отрытый торец. Кроме того, поскольку тепло излучается преимущественно поверхностью отопительного прибора, экран должен иметь как можно меньший размер, что сократит тепловые потери.

Как эффективнее подключать батарею отопления в доме

Чтобы не тратить лишние деньги, нужно рассчитать, сколько тепла вам нужно в каждой комнате — и затем наметить, каких размера и формы радиаторы вы купите и куда их поставите. Нет смысла ставить огромные радиаторы в и без того теплых (например отделенных от улицы застекленным балконом) или в мало используемых комнатах. С другой стороны больше тепла требуют угловые комнаты и помещения с большими окнами. Имейте в виду, что если комнате нужно особенно много тепла — лучше поставить не одну большую батарею, а несколько поменьше — их легче обслуживать, и они согревают быстрее и равномернее.

Лучше выбирать батареи пониже (с небольшой высотой от нижнего до верхнего края) и поглубже (наоборот, с большим расстоянием от передней стенки до задней). Низкие и глубокие батареи

эффективнее прогревают воздух и равномернее распределяют тепло в помещении, чем высокие и плоские.

Кроме того, батареи с боковым подключением

— те, у которых труба с горячей водой подключаются сбоку — на 10% мощнее радиаторов с нижним подключением — у которых труба подводится под радиатор снизу. И хотя нижнее подключение бывает выгоднее с точки зрения дизайна интерьера, поскольку подходящие к батарее трубы практически незаметны и часто сразу уходят в пол, такой радиатор проигрывает в энергоэффективности. Еще, в батареях с боковым подключением на 10% выгоднее те, в которые вода поступает у верхней части, а выходит у нижней.

Если вы оптимизировали действующее отопление, но считаете, что его недостаточно для комфортной среды — есть несколько вариантов дополнить водяное отопление: это разного рода вспомогательные обогревающие устройства от теплого пола и теплых стен до точечных электрических радиаторов и конвекторов, которые можно разместить в нужных местах по всему дому, без необходимости подводить к ним трубы отопления.

Сборка и установка экрана своими руками.

Экран предназначенный для закрытия старых батарей, установить его легко и просто. Для установки экрана не понадобятся какие-то профессиональные навыки. Установка экрана возможна с помощью специальных кронштейнов крепления, либо навешиванием непосредственно на сами элементы отопительной системы.

Экраны для батарей отопления выполнены в виде декоративной металлической сетки, маскирующей батареи и пропускающей тепло в квартиру.

Кроме маскировки внешнего вида батарей, экраны выполняют еще одну немаловажную функцию-уменьшают количество пыли оседающей на батареях, которую всегда было нелегко удалить.

Кроме этого, батареи советского образца всегда являлись причиной случаев травматизма, особенно часто травмировались дети.

Закрытие острых углов батарей отопления экраном, делает их совершенно безопасными.

Если металлический экран нужно покупать, то перфорированный вполне возможно изготовить самому. Для этого понадобятся:

  • лист перфорированного ДСП;
  • деревянные планки;
  • фанера;
  • электрический или ручной лобзик;
  • саморезы;
  • фольга;
  • лак;
  • краска.

Легче всего найти в интернете чертёж понравившегося экрана и следуя пошаговой инструкции изготовить экраны для каждого помещения квартиры.

Самостоятельное изготовление экрана дает возможность самому выбирать узоры и цвет, которые будут полностью соответствовать интерьеру помещений.
