Установка батарей отопления с нижним подключением

Нижнее подключение радиаторов отопления

Что делать, когда система отопления портит вид помещения? Если еще чугунные батареи можно спрятать за экраном или вместо них установить более современные – биметаллические или стальные, то как быть с трубами? Одни люди прикрывают их занавесками и шторами, а другие делают нижнее подключение радиаторов отопления, в результате чего обвязки батарей практически не видно.

Особенности нижнего подключения

Нижнее подключение открытого типа

 Три способа подключения:

  1. Подключение обыкновенных радиаторы через нижние отверстия.
  2. С помощью набора комплектующих снизу стальных или биметаллических батарей отопления.
  3. Приобрести батареи, которые предназначены для такого подключения.

Теперь рассмотрим способы, плюсы и минусы различных способов нижнего подключения.

Подключение  с боковыми отводами

Двухстороннее нижнее подключение

Само подключение не представляет большой сложности. Трубы располагаются снизу – над полом или спрятаны в полу. На стене крепится радиатор, и к нижним отверстиям подводится трубопровод.

Чтобы батарею можно было снять без остановки процесса отопления, нужно установить с двух сторон запорную арматуру.

В верхнее отверстие (без разницы с какой стороны) устанавливается воздухоотводчик.

Подключение с помощью переходника

Схема подключения Иногда нет возможности подключить обыкновенный радиатор, подведя к нему трубопровод с двух сторон. В таком случае можно воспользоваться переходником. Она вворачивается в нижнее отверстие, а к верхнему от нее подводится трубка из нержавейки. К самому же переходнику трубы отопления подключаются снизу.

Больше информации о таком типе подсоединения вы получите, посмотрев видео, прикрепленное в конце статьи.

Нижнее подключение с удлинителем потока

Удлинитель потока

Нижнее подключение можно выполнить с помощью удлинителя потока. Устройство закручивается в нижнее отверстие и не имеет никаких отводов к верхнему.

Циркуляция теплоносителя происходит за счет того, что вода, проходя по трубке в середине радиатора, выходит из нее в конце отопительного прибора, поднимается, выдавливая холодную воду через выходное отверстие, находящееся в устройстве.

Для самотечных систем такой тип подсоединения не подходит.

Подключение батарей с нижней подводкой

Подводка труб в стене

Теперь остановимся на более эффективном и самом приемлемом с эстетической точки зрения способе нижнего подключения – снизу, попутно описывая его преимущества и недостатки.

Преимущества

Переходник направления потока

  • Есть возможность установить переходник направления потока.
  • Оба патрубка прямо с батареи уходят в пол или в стену (или в трубы, расположенные над полом).
  • Покупая радиаторы с нижним подключением, не нужно беспокоиться о приобретении подходящего терморегулятора, так как он там уже установлен.

Нормы расположения радиаторов

Соблюдены нормы расположения радиаторов

Независимо от выбранного способа подключения радиатора, он должен находиться на некотором расстоянии от:

  • стены – 5 см;
  • пола – 10 см (допускается отклонение в любую сторону не более 2 см);
  • подоконника – 10 см (допускается минимальное расстояние в 5 см).

Приобретая крепление, важно учесть толщину устанавливаемой теплоизоляции с отражающим слоем (если она будет). В таком случае понадобятся крюки-фиксаторы несколько большей длины

Монтаж системы отопления с нижней подводкой

Подключение выполнено с помощью специальной арматуры

В зависимости от выбранной схемы выполняется монтаж трубопровода. Он может быть уложен:

  1. В полу.
  2. В стене.
  3. Между полом и батареей.

На эффективность работы системы отопления не влияет расположение труб – их прячут исходя из эстетических соображений.

Важно сначала установить батареи, рассчитав их количество для каждого помещения, а потом подводить к ним трубы

Монтаж алюминиевых радиаторов отопления

Сборка и наладка системы отопления – дело ответственное, лучше всего с ним справятся профессионалы. Но при желании можно произвести установку алюминиевых радиаторов своими руками.

Сначала следует собрать прибор:

  • Ввернуть прилагающиеся заглушки и пробки.
  • Собрать терморегуляторы и присоединить запорную арматуру на входе и выходе из прибора.
  • Проверить ниппели и закрепить воздушные клапаны.

Схема сборки-разборки прибора прилагается к комплекту. Лучше, если сборку проведет специалист, тогда будет гарантия, что все краны установлены правильно. Не допускается зачистка алюминия абразивами при монтаже переходников или наращивании секций – может начаться утечка теплоносителя.

Внимание! Прикручивать воздушные клапаны нужно так, чтобы по окончании процесса их выпускные головки смотрели вверх. Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны

Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см

Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны. Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см.

Схемы подключения батареи

Прибор можно подключить несколькими способами:

Диагональный. Специалисты считают его самым энергоэффективным. Подающую трубу подключают к верхнему патрубку, а отводящую – к нижнему патрубку, но с противоположной стороны радиатора. При такой схеме батарея отдает в пространство максимум тепловой энергии, полученной от горячей воды. Недостаток метода в том, что идущие поверху трубы плохо вписываются в дизайн помещения.

Боковой. Труба, подающая теплоноситель, подключается к боковому штуцеру (правому или левому), обратка – к параллельному нижнему. Если трубы будут подведены в обратном порядке, теплоотдача прибора упадет на 50%. Такая схема подключения алюминиевых радиаторов отопления работает неэффективно, если секции имеют нестандартный размер, либо их число превышает 15.

С точки зрения дизайна, выигрывают алюминиевые радиаторы с нижним подключением. При подобной разводке труб не видно, они спрятаны в полу или в стене. Батареи подсоединены к системе через патрубки, расположенные в нижней части приборов. Обычно радиаторы с нижним подключением устанавливаются на напольные кронштейны. К стене батарея крепится на один крюк, лишь для поддержания равновесия.

Схемы подключения радиаторов отопления из алюминия

Важно! Алюминиевые батареи имеют стандартные параметры патрубков, поэтому каких-то дополнительных переходников от радиатора к трубам покупать не надо. К прибору также прилагается кран Маевского, предназначенный для стравливания воздуха

Подключение и введение в эксплуатацию

Перед установкой приборов из алюминия автономную систему промывают водой. Щелочные растворы использовать нельзя.

Важно! Алюминий легко помять и поцарапать инструментами, поэтому монтировать батарею лучше в заводской пластиковой упаковке. После подключения полиэтилен можно снять

Стремясь подключить алюминиевые радиаторы отопления без больших затрат, некоторые домовладельцы используют глухие неразборные сопряжения труб и радиаторов. Но отопление дома в северном полушарии – не тот момент, на котором экономят. Разумней будет установить «американки» – быстроразъемные резьбовые узлы, когда стыковка и разъединение труб происходит посредством одной накидной гайки.

Порядок подключения радиаторов к системе отопления:

  • Убедиться, что в системе нет воды или она перекрыта в точках монтажа.
  • Навесить радиатор и присоединить к трубопроводу с помощью сгонов.
  • Загерметизировать все резьбовые соединения, используя сантехнический лен. Достаточно 4-5 витков по направлению резьбы.
  • Провести опрессовку системы.

Батарея из алюминия, подключенная к отопительной системе

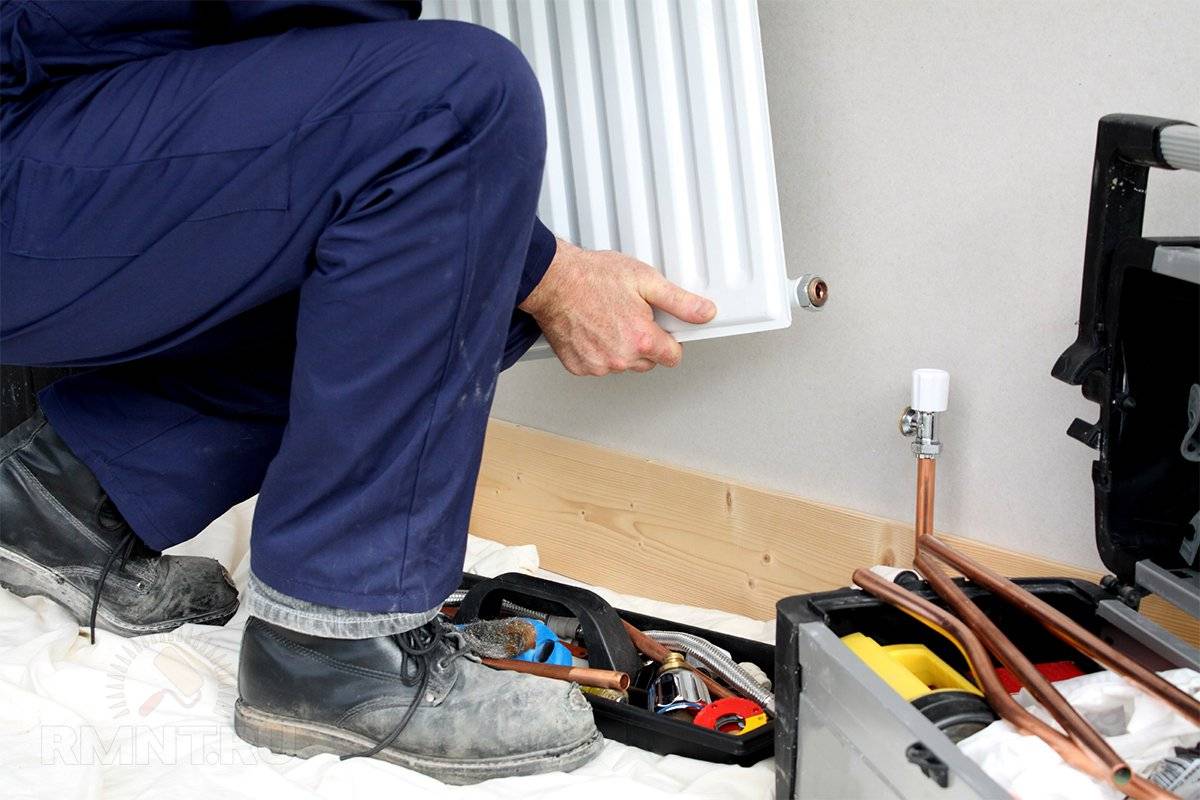

Установку алюминиевого радиатора отопления можно произвести самостоятельно, но разумнее будет доверить дело специалистам, у которых есть все необходимые разрешения на выполнение таких работ. Малейшая неточность в монтаже может привести к протечкам и неэффективному функционированию отопительной системы.

Установка радиаторов отопления с нижним подключением. Радиаторы с нижним подключением: преимущества конструкции и тонкости установки

Домашний уют складывается из многих факторов, одним из которых является отопление. В квартирах центральная отопительная система зачастую представлена в виде стандартного диагонального подключения, когда поступление горячей воды осуществляется по верхнему патрубку, а вывод – по нижнему. В частных домах большое количество труб мешает, поэтому целесообразно устанавливать радиаторы с нижним подключением. Об их преимуществах и способах установки читайте в данном материале.

Особенности

Конструкция секционных радиаторов с нижним подключением устроена таким образом, чтобы скрывать отопительные трубы внутри корпуса. В последнее время они пользуются особым успехом, так как оптимально вписываются в интерьер и отличаются высоким уровнем функциональности. Конечно, стоимость большинства изделий довольно высокая, но их эксплуатационные свойства полностью оправдывают такие затраты.

Современный рынок переполнен всевозможными конструкциями радиаторов: одинарными, угловыми, низкими, высокими, узкими, выполненными из алюминия, чугуна или же из сплава двух металлов.

Однако существует всего два типа конструкций с нижним подключением:

  • стальные;
  • панельные.

Чаще всего можно встретить стальные радиаторы – они полюбились за простоту монтажа и компактные размеры. Панельные, изготовленные из алюминиевых сплавов, отличаются наличием термостатической арматуры с узлами подключения. Нагрев комнаты, в которой установлен радиатор, зависит от количества секций устройства. Для небольших помещений будет достаточно 3-6 панелей. А для просторных помещений такого количества мало – температура в комнате будет низкой.

Если говорить об удобстве монтажа, то тут стальные приборы превосходят панельные, так как подлежат установке в любом положении, и горячая вода будет поступать непосредственно в последнюю секцию. Такой способ подачи сильно упрощает процедуру замены секции, если это будет необходимо. К тому же установка может проводиться любым способом в отличие от новых радиаторов, которые не всегда могут устанавливаться на устаревшие отопительные системы. Конструкции из профилированной стали отличаются длительным сроком эксплуатации и высоким уровнем теплоотдачи.

Важно помнить о том, что вне зависимости от способа подключения существуют правила монтажа, соблюдая которые можно избежать проблем в эксплуатации устройства:

  • расстояние от радиатора до стены должно составлять 5 см;
  • расстояние до пола – 10 см, в некоторых случаях допускается расстояние в 5 см.

Плюсы и минусы

Современные радиаторы нижнего подключения обладают множествами преимуществ:

  • установка батарей такого типа позволяет добиться лаконичного интерьера без лишних технических элементов;
  • оригинальная конструкция предполагает установку переходника направления устройства;
  • патрубки труб сразу уходят в пол или стену;
  • практически все современные радиаторы идут в комплекте со встроенным терморегулятором.

Как и любое другое устройство, эти новомодные устройства не лишены недостатков.

  • Для красивого эстетичного вида трубы, как правило, монтируют в пол либо скрывают под плинтусом. В случае аварии заметить неисправность сразу будет сложно. Решение проблемы также может быть затруднительным. Ремонт труб не удастся выполнить без демонтажа напольного покрытия, в результате придется устранять не только неисправность трубы, но и дефекты пола.
  • Большинство специалистов считают, что нижняя подводка проигрывает в плане теплоотдачи по сравнению с батареями бокового типа подключения. Бывает, что при нижнем подключении многосекционные радиаторы прогреваются частями. Конечно, решить такую проблему можно, но лучше всего использовать эти устройства в частных домах.
  • Каждая секция батареи должна снабжаться отдельным воздухоотводом.
  • Радиаторы с нижним подключением категорически запрещается использовать для самотечной системы отопления.
  • Для эффективной работы понадобится установить дополнительный циркуляционный насос.

Схемы подключения радиаторов отопления – какая лучше?

Поговорим сегодня о комфорте и тепле в доме, будь то частный дом, квартира или дача.

Правильно сделанное отопление это — тепло, комфортно и экономно. Схем подключения радиаторов, в практике достаточно много:

  • параллельное подключение (односторонняя схема);
  • диагональное (перекрестное);
  • однотрубная (квартирный вариант);
  • однотрубная с перемычкой (квартирный вариант);
  • двухтрубная схема (квартирный вариант);
  • однотрубная нижняя (автономное отопление);
  • однотрубная нижняя с перемычкой или краном (автономное отопление);
  • двухтрубная нижняя (седельная);
  • двухтрубная диагональная (автономное отопление, с насосом и без).

В статье рассмотрим перечисленные выше схемы подключения радиаторов отопления.

Если в квартире со способами подключения радиаторов к централизованной системе отопления у нас выбор не большой, то есть при замене радиатора повторить существующую схему подключения. То для автономного отопления (дома, дачи, коттеджа и т.д.), мы постараемся определиться с самой эффективной и экономной.

Правила монтажа

Перед подключением радиатора к системе выполняется его сборка в лежачем состоянии с установкой всех элементов арматуры. В конечном итоге должно оставаться только два прямых пресс-фитинга или соединения под накидную гайку: на подающем и возвратном трубопроводе.

Клапан нижнего подключения заменяет собой радиаторную футорку. Его герметизация происходит стандартным для этого узла способом — с помощью кольцевого уплотнения. Желательно отметить на гайке клапана положение сквозного отверстия на хвостовике, чтобы после закручивания оно расположилось строго вертикально. Для корректировки положения можно использовать уплотнения разной толщины и регулировать степень затяжки.

Инжекторный узел подключается схожим образом, однако довольно часто он не имеет гайки, заменяющей футорку. При одностороннем нижнем подключении отвод с обратной стороны глушится пробкой, как и один из верхних, в оставшийся устанавливается кран Маевского. Дальнейшая схема сборки проста: на резьбовые штуцеры клапана, инжекторного узла или нижних отводов на паклю с герметизирующей пастой упаковывают всю необходимую запорно-регулирующую аппаратуру. В конечном итоге радиатор устанавливается на место в сборе и фиксируется с помощью настенного или напольного способа крепления, затем проводится его подключение к системе.

рмнт.ру

Способы, по которым можно подключить радиаторы

Существует несколько способов подключения радиаторов в систему отопления.

Нижний: узлы подключения

Сложно замаскировать отходящие от боков радиатора трубки. Чтобы не испортить дизайн помещения сантехническими коммуникациями применяются нижнее подключение, которое аккуратно подводится снизу к двум точкам на одной из сторон изделия.

Преимущества:

  • Лёгкость маскировки. Две трубки снизу можно просто прикрыть панелью.
  • При этом типе подключения устройство легко отключить от системы, не сливая теплоноситель из остальных батарей.
  • Панель радиатора нагревается быстро, а вода проходит по нему быстрее, чем при стандартном боковом подключении.
  • Возможность применять как одно-, так и двухтрубную схему, а также вертикальную и горизонтальную ориентацию.

Недостатки:

При малом расстоянии от пола до обогревателя появляются трудности в монтаже, особенно в том случае, если возникает необходимость добавить в схему терморегулятор.

Важно! Эффективность использования нижнего типа подключения увеличивается при монтаже с его помощью вертикальных радиаторов — узких, но высоких (около 1,5—2-х метров) изделий, которые создают тепловую волну для ликвидации очагов проникновения холодного воздуха. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения.

Схема: От подающей трубки отходят два контура, через которые теплоноситель будет попадать в радиатор и выходить из него, и подключаются к обогревателю с помощью клапанов нижнего подключения.

Боковой, особенности прогрева последних секций

Это распространённый в коммунальных квартирах тип подключения, так как применяется он при вертикальной ориентации контура труб. Обе трубы (подающая и отводящая) — располагаются сбоку от радиатора.

При этом подающая трубка может быть с одного края, а отводящая — с другого, или же они, по выбору мастера, устанавливаются обе с одного края.

Преимущества:

  • Простой способ монтажа.
  • Быстрый нагрев радиатора.
  • Эффективное использование с вертикальной ориентацией отопительной системы.

Недостатки:

  • Невозможность использования с длинными батареями: последние секции остаются непрогретыми.
  • Трудность в маскировке.

Схема бокового подключения: подводящий контур отопительной системы, идущий от котла или расширительного бачка, заводится в обогреватель сбоку.

Выводящий — либо с одной стороны (при двухтрубной вертикальной ориентации) либо с противоположной (при однотрубной).

Подключение:

  1. Нельзя нарушать подающий и отводящий контуры: первый всегда выше второго.
  2. На трубы устанавливаются запорные клапаны, кран Маевского и термостат.

Диагональный

Схема считается лучшей из возможных, так как теплоносителем захватывается вся площадь обогревателя. Суть проста: труба, по которой поступает горячая вода, монтируется у верхнего бока изделия, а собирающая труба для удаления остывшей воды — у нижнего. Получается, что жидкость описывает в обогревателе оптимальный для эффективной работы системы маршрут.

Преимущества:

  • Особая эффективность при монтаже на длинные радиаторы (от 10 секций), поскольку здесь такое подключение показывает лучшие результаты по скорости циркуляции воды и мощности теплоотдачи.
  • Значительный уровень охвата площади обогревателя теплоносителем: жидкость распределяется по устройству равномерно, быстро заполняя секции, что обеспечивает ровную волну тепла.

Недостатки:

  • Сложная геометрия разводки труб, затрудняющая монтаж подключения.
  • Трудности при маскировании.
  • Большой объем необходимого сантехнического материала.

Схема диагонального подключения: Подающий контур монтируется сверху, отводящий ― снизу с противоположного края; теплоноситель проходит маршрут сверху вниз.

Подключение:

  1. Необходимо применение запорных кранов, поскольку при сложном разветвлении опасны протечки и прорывы.
  2. Трубы проводятся параллельно плоскости друг друга.

Внимание! При данном способе подключения достигается высокая скорость циркуляции воды, поэтому установка насоса способна вызвать неэффективную отдачу тепла: теплоноситель будет выходить из радиаторов ещё горячий

Плюсы и минусы

Современные радиаторы нижнего подключения обладают множествами преимуществ:

  • установка батарей такого типа позволяет добиться лаконичного интерьера без лишних технических элементов;
  • оригинальная конструкция предполагает установку переходника направления устройства;
  • патрубки труб сразу уходят в пол или стену;
  • практически все современные радиаторы идут в комплекте со встроенным терморегулятором.

Как и любое другое устройство, эти новомодные устройства не лишены недостатков.

  • Для красивого эстетичного вида трубы, как правило, монтируют в пол либо скрывают под плинтусом. В случае аварии заметить неисправность сразу будет сложно. Решение проблемы также может быть затруднительным. Ремонт труб не удастся выполнить без демонтажа напольного покрытия, в результате придется устранять не только неисправность трубы, но и дефекты пола.
  • Большинство специалистов считают, что нижняя подводка проигрывает в плане теплоотдачи по сравнению с батареями бокового типа подключения. Бывает, что при нижнем подключении многосекционные радиаторы прогреваются частями. Конечно, решить такую проблему можно, но лучше всего использовать эти устройства в частных домах.
  • Каждая секция батареи должна снабжаться отдельным воздухоотводом.
  • Радиаторы с нижним подключением категорически запрещается использовать для самотечной системы отопления.
  • Для эффективной работы понадобится установить дополнительный циркуляционный насос.

Существует несколько способов подключения радиатора:

  • боковой;
  • диагональный;
  • перекрестный;
  • нижний.

Если выход труб подразумевается только с одной стороны, то это одностороннее подключение. Поступление горячей воды осуществляется при этом посредством верхней части батареи, внизу которой есть пробка для отвода холодной воды.

При разностороннем подключении горячая вода поступает с одного края, а отвод холодной происходит с другой стороны конструкции. Это идеальный вариант для домов с индивидуальным отоплением. К его плюсам можно отнести универсальность подачи воды в радиатор: сверху вниз, снизу вверх, и даже снизу вниз. Стоит отметить, что протяженность труб для подачи и оттока воды в данном случае гораздо меньше.

Двухтрубные отопительные системы

Внутри двухтрубного контура теплоноситель движется по двум отдельным трубопроводам. Один из них используется для подающего потока с горячим теплоносителем, а другой – для обратного потока с остывшей водой, который движется по направлению к нагревательному баку. Таким образом, при монтаже радиаторов отопления с нижним подключением или любым другим типом врезки, все батареи прогреваются равномерно, поскольку в них поступает вода примерно одинаковой температуры.

Стоит отметить, что двухтрубный контур при подключении батарей с нижней подводкой, а также при использовании других схем, является наиболее приемлемым. Дело в том, что подобный тип подключения обеспечивает минимальное количество теплопотерь. Схема циркуляции воды может быть как попутной, так и тупиковой.

Некоторые владельцы частных домов полагают, что проекты с двухтрубными видами подключения радиаторов обходятся намного дороже, поскольку требуется больше труб для их осуществления. Однако если разобраться более детально, то окажется, что их стоимость не намного выше, чем при обустройстве однотрубных систем.

Дело в том, что однотрубная система предполагает наличие труб с большим сечением и радиатора больших размеров. В то же время, цена более тонких труб, которые требуются для двухтрубной системы, намного ниже. Кроме того, в конечном итоге излишние затраты окупятся за счет более качественной циркуляции теплоносителя и минимальных теплопотерь.

При двухтрубной системе используется несколько вариантов, как подключить алюминиевые радиаторы отопления. Подключение может быть диагональным, боковым или нижним. При этом допускается применение вертикальных и горизонтальных стыков. С точки зрения эффективности, оптимальным вариантом считается диагональное подключение. При этом тепло равномерно распределяется по всем отопительным приборам с минимальными потерями.

Боковой, или односторонний, способ подключения с равным успехом применяется и в однотрубных, и двухтрубных разводках. Его главное отличие в том, что подающий и обратный контур врезаются с одной стороны радиатора.

Боковое подключение часто используется в многоквартирных домах с вертикальным подающим стояком

Обратите внимание, что перед тем, как подключить радиатор отопления с боковым подключением, на нем необходимо установить байпас и кран. Это позволит свободно снять батарею для промывки, покраски или замены, не отключая систему целиком.

Примечательно, что эффективность односторонней врезки максимальна лишь для батарей на 5-6 секций. Если длина радиатора намного больше, при таком подключении будут существенные теплопотери.
