Как самому установить электрокотел в частном доме (схема)?
Современные электрокотлы, несмотря на всю их выскокотехнологичность являются довольно простыми устройства для установки. Принципиальная схема установки типового отопительного электрокотла приведена на рисунке.

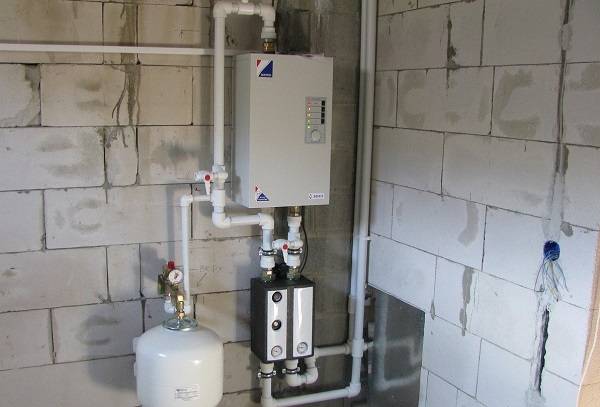

схема установки электрокотла, необходимые элементы системы
Однако, по мере усложнения конструкции котла, включения в систему нагрева дополнительных контуров – усложняется и монтаж таких устройств. В развитые системы включаются не только обогревательные контуры (которых может быть несколько по числу комнат в доме), но и контур горячего водоснабжения. Каждый контур может оборудоваться индивидуальными температурными датчиками, сливными и запорными вентилями, входным фильтром для воды-теплоносителя, циркуляционные насосы.
Следовательно – монтаж системы отопления на основе электрокотла в частном доме необходимо начинать с составления подробного проекта. В проекте должна быть отражена потребная мощность нагревательного электрооборудования, рассчитано необходимое число и длина трубопроводов для организации контуров систем отопления и горячего водоснабжения, а также все периферийное оборудование.
Важно!!! Если вы начнете монтаж системы отопления без предварительной оценки потребляемой мощности и разработки проекта – вы можете допустить критическую ошибку и в итоге у вас будет либо холодный дом, либо чрезмерное потребление электроэнергии. Сэкономить в этом случае у вас вряд ли получится! Любая ошибка в просчетах сильно ударит по вашему карману!. После составления проекта и расчета мощности осуществляется ревизия системы электропитания – при необходимости прокладываются новые провода, в распределительном щитке ставиться отдельный аварийный выключатель
После составления проекта и расчета мощности осуществляется ревизия системы электропитания – при необходимости прокладываются новые провода, в распределительном щитке ставиться отдельный аварийный выключатель.
В дальнейшем монтаж системы отопления и водоснабжения производится по общим правилам строительства таких систем. При самостоятельном монтаже, как минимум на этапе расчета и составления проекта рекомендуем вам воспользоваться консультациями специалистов.
Выбор и особенности электрического котла
В процессе выбора электрокотла нужно руководствоваться тем, какая площадь нуждается в обогреве, поэтому мощность электрокотла выбирается в зависимости от площади обогреваемого помещения примерно 1 кВт на 10 м² хорошо утепленного дома с высотой потолка не более 3 м.
Наибольшей популярностью пользуются двухконтурные приборы мощностью 6-15 кВт, а среди бытовых напольных электрокотлов, большая часть которых применяется при строительстве коттеджей, наиболее популярными являются модели, чья мощность оставляет 20-30 кВт.
Принцип работы современных электрокотлов предельно прост: для нагрева теплоносителя, т.е. воды, используется принцип его ионизации.
Схема монтажа электроводонагревателя.
Суть такова, что энергия электрического тока напрямую передается молекулам теплоносителя, в результате чего его температура мгновенно возрастает. В свою очередь, отопительный прибор рассматриваемого типа весьма быстро достигает уровня своей номинальной мощности. При прекращении поступления воды по каким-либо причинам отопительный агрегат тоже сразу же прекращает работать. Благодаря этому вероятность взрыва, пожара или термического повреждения системы сводится к минимуму. Котлы рассматриваемого типа имеют разборную конструкцию, что дает возможность без особых проблем заменить старый электрод, который по каким-то причинам уже не работает, на новый.
Одним из наиболее эффективных способов снижения финансовых затрат на отопление при использовании электрокотла является принцип многотарифного учета электроэнергии. Вполне очевидным является тот факт, что потребность пользователей различных электроприборов в электроэнергии в течение суток постоянно меняется. Так, максимум потребления, когда работает множество различных приборов, приходится на периоды с 08:00 до 11:00 и с 20:00 до 22:00, полупиковые периоды — с 07:00 до 08:00 и с 11:00 до 20:00. Как раз на эти временные промежутки суток и приходится основная часть работы бытовых электроприборов и максимум промышленного потребления электрической энергии. Минимальное же потребление электроэнергии происходит ночью, т.е. с 23:00 до 06:00. Поэтому целесообразно использовать данную электроэнергию в бытовых целях, а конкретно — на отопление электрокотлом. Такой принцип распределения энергии дает возможность сэкономить до 30% в результате поддержания оптимальной температуры воздуха в помещении на протяжении суток.
Весьма эффективным и экономически оправданным является принцип комбинированного использования «ночного» тарифа при эксплуатации электродных котлов и прочих устройств. Широко практикуется использование таких комбинированных отопительных систем, как: электрокотел и газовый котел, электрокотел и твердотопливный котел. Это дает пользователям возможность минимизировать затраты природного газа и обеспечить максимальное удобство эксплуатации твердотопливных котлов.
Принцип работы самодельного электродного котла
Жидкость, налитая в «стакан», в нашем случае это вода, начинает через время кипеть. Пар, который постепенно образуется, начнет подниматься по трубе и отдавать тепло, превращаясь в воду. Вода же будет стекать вниз по наклоненной трубе и медленно оказываться в «стакане». Потом цикл будет начинаться снова.
Высокий уровень экономичности такого отопления при больших объемах обогрева позволяет делать их небольшого размера, что является еще одним преимуществом.
Если нужно обогреть большой объем помещений, то можно создать несколько электродных котлов в различном порядке для получения нужных характеристик на выходе. Дополнительный плюс в том, что такие котлы можно монтировать и устанавливать без получения на это специального разрешения.
Получение оборудования высокой экономичности в процессе производства тепла — это только одна из целей обогрева помещений в зимнее время года. Другая сторона проблемы — это небольшой расход тепла на получение комфортного микроклимата в помещениях разного типа и назначения
Важно также позаботиться о теплоизоляции дома или квартиры, и о соблюдении энергосберегающих технологий конструкций при строительстве дома в целом
1 Общая информация
Что касается отопления твердым топливом, то оно актуально лишь в той местности, где такой источник тепла является доступным и дешевым. Дизельные котлы — вообще отдельная тема, ведь они очень дорогие, и при этом недостаточно безопасные. Да и хранить внушительный объем солярки в домашних условиях очень проблематично.
Другое дело — электрическая энергия. В настоящее время она доступна даже в самых отдаленных регионах. Конечно же, многие боятся высоких тарифов на электричество, но порой ему нет замены, поэтому выбор очевиден.
И хозяева загородных домов по-особому заинтересованы в покупке высокоэффективных обогревательных установок с низким уровнем энергопотребления и лучшим КПД. В связи с этим большим спросом стала пользоваться уникальная разработка — электродный электрокотел для отопления.
https://youtube.com/watch?v=_TE8DeMo1eM
Процедуры установки
Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.
Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.
Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.
Варианты схем
Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.
Обвязка отопительного аппарата
Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом. Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.
На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.
Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.
Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы. Общая схема реализации системы отопления в доме.
В заключении
Подводя итог, стоит заметить, что использовать электрические котлы в качестве индивидуальных систем или как дополнение к газовому оборудованию (а также к твердотопливному котлу) – это оправданные меры. Их стоимость невысока, при условии, что нет особых требований для установки
Важно только не ошибиться с выбором мощности, заложить качественную проводку, подключить автоматы и настроить систему. В дальнейшем вам даже получится сэкономить в отопительный период, поскольку разовые вложения в “газовый вентиль” могут быть приравнены к 300 – 400 тыс
рублей. В случае с электрокотлом, для запуска понадобится купить только оборудование.
Критерии выбора
Отопление в частный дом или дачу реализуется разными способами. Использование электрических котлов – один из наиболее востребованных вариантов. При необходимости можно быстро заменить оборудование на новое и подключить его к отопительному контуру.
Выбирая отопление для дачи или коттеджа, необходимо ориентироваться на следующие критерии:
- основным показателем техники является ее мощность. Данный показатель определяет, хватит ли производительности котла для обогрева помещения заданной площади и объема. Необходимо выбирать модели с запасом по мощности в 10-20 процентов;
- тип нагревательного элемента показывает, насколько эффективным и экономичным будет частное отопление. Дом или дача, оснащенные индукционными системами, потребляют небольшое количество электроэнергии. При этом стоимость оборудования не всегда доступна владельцам жилья;
- марка и модель техники является одним из критериев выбора. Изделия популярных и востребованных на рынке брендов стоят дороже, но и качество таких изделий выше. Если жилой объект – это дача с нерегулярной эксплуатацией, можно сделать выбор в пользу недорогого оборудования малоизвестной марки;
- стоимость котла для установки в отопительную систему для многих покупателей является основным параметром при выборе. Если сравниваются две модели с одинаковыми техническими характеристиками, вопрос цены становится определяющим;
- еще одним критерием является функционал изделия. Модели с микропроцессорным управлением являются более востребованными, так как являются более функциональными. Оборудование, обеспечивающее оптимальную температуру в комнатах в автоматическом режиме более практично и эффективно.
Можно ли установить электрокотел в квартире
Но все равно, придется пройти несколько инстанций и получить разрешение на следующее:
- Отказ от централизованного отопления – получить разрешение на 100% отказ, достаточно проблематично. В большинстве случаев, придется продолжать платить за обогрев подъездов, чердаков и т.п. При этом, сумма составит не более 10% от полноценной оплаты услуг Теплосети.
- Разрешение на установку не требуется, но в случае, если мощность котла превышает 8 кВт, он перестает быть бытовым водонагревательным прибором, со всеми вытекающими из этого последствиями. Потребуется получить разрешение на ввод в квартиру трехфазной ветки напряжения, а также, подать заявление на увеличение выделяемой мощности.Регистрировать котел (все трехфазные теплогенераторы обязательно сертифицированы в Ростехнадзоре) не нужно, но, для подведения трехфазной ветки, потребуется изготовить проект подключения.
Работы по установке электрокотла, будут выполнять электрики, имеющие допуск согласно ПУЭ. Если к монтажу привлекаются посторонние подрядчики, перед вводом в эксплуатацию, представителями контролирующих органов, будут проверены: безопасность размещения, наличие заземления, соответствие нормам ПУЭ.
Как показывают отзывы, и проще, и дешевле, изначально пригласить штатных электриков. Тогда ввод объекта в эксплуатацию, пройдет гораздо быстрее.
Типы бытовых квартирных электрокотлов
Использование бытового электрического котла в индивидуальном отоплении квартиры, оптимальное решение при отказе от услуг центральной теплосети. Но, чтобы переоборудование системы обогрева оказалось на самом деле экономичным и обеспечило высокую теплоотдачу, потребуется правильно подобрать подходящий электрокотел, в каждом отдельном случае.
При выборе обращают внимание на следующие технические характеристики:
- Принцип работы – для квартиры подойдут ТЭНовые и электродные котлы:
- ТЭНовые, работают по принципу косвенного нагрева, что не всегда экономически оправдано. В качестве плюсов, красивый внешний вид, отсутствие нагрузки на электросеть при включении.
Электродные котлы, экономичнее ТЭНовых, приблизительно на 40%, но имеют недостатки, связанные с эксплуатацией оборудования, требовательны к качеству теплоносителя.
Какие затраты на обогрев квартиры с электрокотлом
Затраты электроэнергии на обогрев квартиры, составляют 3-5 кВт/час, в режиме максимальной производительности. Экономичные электродные электрокотлы, расходуют меньше электричества, чем ТЭНовые.
В среднем, после установки электрического котла, материальные затраты, необходимые для ежемесячной оплаты тепла, уменьшаться на 30-40%. Можно добиться лучших результатов, несколько модифицировав работу теплогенератора:
- Установка терморегуляторов – внутри конструкции любого электрокотла, стоит датчик, контролирующий интенсивность нагрева теплоносителя, что крайне неэффективно. После установки комнатных терморегуляторов, экономия увеличивается на 10-15%.
- Недельный программатор – котлы с программатором, появились относительно недавно. Принцип работы сводится к возможности установить свой режим обогрева на каждый день недели или в течение суток. Ночью, температура в помещении может снизиться до минимума 20-22°С, а перед рассветом, опять подняться до комфортных 28°С.Программатор автоматически анализирует рациональность использования тепла в помещении, и при необходимости, подбирает наиболее экономичный режим обогрева.В большинстве ТЭНовых электрокотлов, присутствует возможность функционировать в режиме антизамерзания, поддерживая нагрев теплоносителя в пределах 20-30°С.
Установка электрокотла экономически выгодна, еще по одной причине. Разрешение на установку, множество согласований и связанных с этим финансовых затрат (как в случае с газовым отопительным оборудованием), не требуется.
Оптимальный электрокотёл по параметрам
Газ в частном доме использовать дешевле, но не каждый собственник захочет тратить время на установку баллонов, которые придется регулярно менять. При этом электрические котлы намного безопаснее, а если правильно подобрать подходящую модель, то получится значительно сэкономить на потреблении электричества.
Источник фото: climl.ru
Электрокотёл монтируют в частном доме по нескольким причинам:
- Производители позаботились, чтобы аппарат имел простое, но эффективное внутреннее устройство, что обеспечивает простоту в эксплуатации.
- КПД котла может составлять до 99%.
- Необязательно размещать электрокотел для отопления частного дома в специально оборудованном отдельном помещении.
- Полностью безопасен при эксплуатации: если произойдет утечка теплоносителя, то агрегат автоматически отключится.
- Не нужно монтировать дымоход. Это означает, что на улицу не происходит выброс вредных веществ, а также собственник дома сэкономит на монтажных работах.
При выборе электронного оборудования необходимо учитывать несколько основных критериев, таких как энергоэффективность, комплектация и мощность.
Энергоэффективность
Сложность подбора электрического котла заключается в том, что каждая модель будет по-разному расходовать электричество. Специалисты советуют покупать дорогие котлы, поскольку такое оборудование в итоге оказывается намного более экономичным, из-за того, что производители оптимизируют потребление ими электроэнергии.
Комплектация
Электрические котлы состоят из:
- расширительного бачка;
- циркуляционного насоса;
- термостата.
На некоторые образцы техники могут установить дополнительное полезное оборудование
Поэтому при покупке необходимо особое внимание обращать на возможность дополнительных подключений. На многие устройства можно повесить бойлер, чтобы получать горячую воду.
Мощность
Существует довольно примитивный способ выбрать фактическую мощность – 1 кВт на 10 кубических метров. Чтобы провести более конкретные и точные расчёты, необходимо воспользоваться формулами и таблицами, в которых будут учитываться тепловые потери от окон и дверей, а также объемы всего помещения.
Также там во внимание принимаются региональные и сезонные коэффициенты. Это значит, что можно подобрать идеальные параметры для конкретной местности
Далее переходите к поиску подходящего электрокотла.
Устройство и особенности
Оборудование для отопления 220 В имеет прямоугольную основу с панелью управления.
Это объясняет многочисленные достоинства прибора: довольно компактный размер, отсутствие шума и дыма, а также понятное автоматизированное управление блока на лицевой части котла. Еще два преимущества агрегата — хорошее качество и простота коммутаторов силовых цепей — пускателей, выключателей и т.д.
Электрический котел легко установить, так как нет необходимости в создании специальной котельной. Устройство является безопасным и экологичным, так как не выделяет вредные для человека продукты горения.
Что касается недостатков электрических котлов 220 В, то их немного: потребление большого количества электрической энергии, образование накипи на нагревательных элементах.
Кроме этого, в местах, где есть проблема с частыми перебоями электричества, лучше установить источник бесперебойного питания.
Электрический отопительный котел 220 В, в сравнении с другими нагревающими приборами, имеют одну важную особеннность: наличие ТЭНа или электродов:
- ТЭН — это нихромовая спираль в электроизолирующей упаковке, располагающаяся в специальной аллюминиевой трубке. ТЭН прикрепляют ко дну водяного бачка, его выводы выходят наружу. Большой минус использования электрокотла с ТЭНом — коррозия покрытия трубки.
- Нагреватель с электродами представляет собой оборудование с двумя лезвиями. Пара электродов располагаются на изолирующем основании, крепятся на дно водяного бачка. Между торцами электродов проходит ток, который нагревает воду с высоким КПД (более 95%).
ВАЖНО!
В конструкции электрического котла для отопления дома 220 В также входит панель управления, которая обеспечивает безопасное функционирование прибора.
Блок регулирования работы электрокотла содержит:
- разнообразные режимы эксплуатации;
- система безопасности при аварийных ситуациях (например, при перегреве теплоносителя или смене давления в магистрали отопления.
Особенности сборки индукционного оборудования
В котлах этого типа теплоноситель нагревается при помощи индукционного тока, возникающего в теплообменнике из ферромагнетика. Индукционный котел выглядит, как цилиндрический корпус, внутри которого размещается обмотка индуктор, в которой располагается сердечник-теплообменник. Может представлять собой лабиринт из труб или полостей.
После того как напряжение поступает на катушку-индуктор, создается электромагнитное поле, достаточно быстро нагревающее металлический сердечник, который в свою очередь передает тепло теплоносителю, который проходит через него.
В качестве теплоносителя может использоваться обычная вода, невзирая на ее жесткость, антифриз и даже масло. Из-за того что в данных котлах нулевая вероятность образования накипи, их эффективность не падает со временем.
Данный котлы также как и ТЭНовые достаточно просто устроены, поэтому при желании можно легко его изготовить самому. Для этого понадобятся:
- сварочный инвертор;
- кусачки;
- болгарка;
- стальную проволока;
- катанка из нержавеющей стали;
- труба из полипропилена с толстыми стенками;
- переходники;
- металлическая сетка;
- медный эмалированный провод.
Важно! Как источник энергии рекомендуется использовать сварочный инвертор на 15А (можно и больше)
Лучшие модели для больших помещений
Protherm Скат 24 КR 13
Прибор чешского производства получил мощность 24 кВт⋅ч. Этот котёл очень надёжен и безопасен в использовании.
Достоинства:
- Защита от перегрева.
- Компактность.
- Можно подключить бойлер.
- Температурный режим теплоносителя варьируется от 30 до 85 градусов.
- Защита от замерзания.
- КПД 99,5%.
- Срок гарантийного обслуживания составляет 2 года.
Недостатки:
- Необходим стабилизатор напряжения.
- Котёл работает довольно громко.
Эван Warmos QX-18
Самый мощный котёл среди отечественных производителей. Управление этим девайсом происходит в автоматическом режиме, но можно использовать и ручной. Функционирует стабильно даже в условиях перепада напряжения, но всё-таки лучше приобрести стабилизатор.
Плюсы:
- Универсальность — подходит для помещений любого типа.
- Тихая работа.
- Возможность устанавливать необходимую температуру сроком до одной недели.
- Защищён от перегрева и короткого замыкания.
- Оснащён датчиком давления.
- Встроенный насос.
- При аварийной ситуации выдаёт характерный звуковой сигнал.
Минусы:
- Большой вес.
- Громоздкость.
- Появляется конденсат.
ZOTA 24 Lux
Этот котёл обладает большой мощность и может обогреть помещения площадью до 240 м2. Это устройство также является российского производства, и приобрести его можно по демократической цене. Этот котёл обладает компактными размерами, прост в использовании и обслуживании.
Температура воздуха варьируется в пределах 5-35 градусов. Необходимая температура поддерживается за счёт режима автоматического выбора. Питание Zota Lux 24 происходит только от сети мощностью 380 В. Также есть система защиты от перегрева.
Преимущества:
- Мощность 24 кВт⋅ч.
- Неисправности диагностируются автоматически.
- КПД 99%.
Недостатки:
- Замена ТЭНа является дорогостоящей процедурой.
- Необходим стабилизатор напряжения.
В этом обзоре мы постарались раскрыть все достоинства и недостатки электрических котлов, а также рассказали о самых популярных моделях различных мощностей. Теперь решение только за вами.
Устанавливаем защитную аппаратуру
Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателеми УЗО, установленным в главном щите.
Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.
Также рекомендуется подключить стабилизатор напряжения, т. к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.
