Самодельный электрокотел для отопления: легко и надежно

Установка и подключение оборудования

Сложнее всего произвести подключение конструкции к электрической сети. Так как приходится иметь дело с обогревательными приборами, придется устанавливать вход на 3 фазы.

Непосредственно в самом электрическом щитке нужно будет установить ряд систем:

  • автомат;
  • реле;
  • тумблер;
  • предохранитель;
  • датчик температуры;
  • различные кнопки управления;
  • магнитные пускатели и ряд других элементов, если в них имеется необходимость;

В обязательном порядке делают заземляющий контур. Для этого необходимо взять металлический штырь или арматуру, диаметр которой должен составлять приблизительно 15-20 мм, к нему прикрепляют металлический болт. Такую конструкцию размещают под полом жилого дома и пропускают к нему провод, идущий от электрического щитка.

Что понадобится для сборки котла?

Поскольку в таком приборе нет механических составляющих деталей, его несложно сделать своими руками. Также благодаря этому он редко выходит из строя и отличается простым использованием.

Если вы решили сделать электрокотел для отопления своими руками, вам понадобятся следующие детали и инструменты:

  • угловая шлифовальная машинка (вместо нее можно использовать болгарку);
  • мультиметр;
  • для сварки труб понадобится сварочный аппарат (лучшим вариантом является агрегат инверторного типа);
  • шлифмашинка обычная;
  • лист стали с минимальной толщиной 0,2 см;
  • чтобы подключить котел к отопительной системе, понадобятся переходники;
  • нагревательные элементы – 2 штуки (нужны обычные ТЭНы);
  • отрезок стальной трубы диаметром 159 мм и протяженностью 60 см.

Отдельно стоит сказать, что собственноручно можно изготовить напольную и настенную разновидность нагревательного оборудования. Такие котлы могут быть одноконтурные или двухконтурные. По принципу работы они бывают индукционные, тэновые и электродные.

Технология изготовления. Инструкция

После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях

Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным

Этап 1. Подготовка всего необходимого

Для работы потребуется такое оборудование:

  • сварочный аппарат;
  • электроды;
  • железный тройник;
  • электродная изоляция (из полиамида);
  • нулевой провод;
  • муфта;
  • клеммы заземления;
  • труба соответствующих размеров из стали;
  • изоляция для клемм.

Обратите внимание! На подготовительном этапе следует изучить схему работы подобного оборудования

Этап 2. Сборка ионного котла

Собираем котел Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.

Собираем котел

При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.

Собираем котел

Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.

Чертеж ионного котла

Обратите внимание! Для монтажа электродов требуется тройник, посредством которого и будет происходить вход/выход теплоносителя

Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.

Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.

Детали для сборки котла

Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.

Обратите внимание! Для большей надежности можно прикрепить второй болт, аналогичный первому. Шаг 5

После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору

Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.

Этап 3. Монтажные работы

Схема подключения котла

  • воздухоотводчики;
  • манометр;
  • предохранитель.

При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.

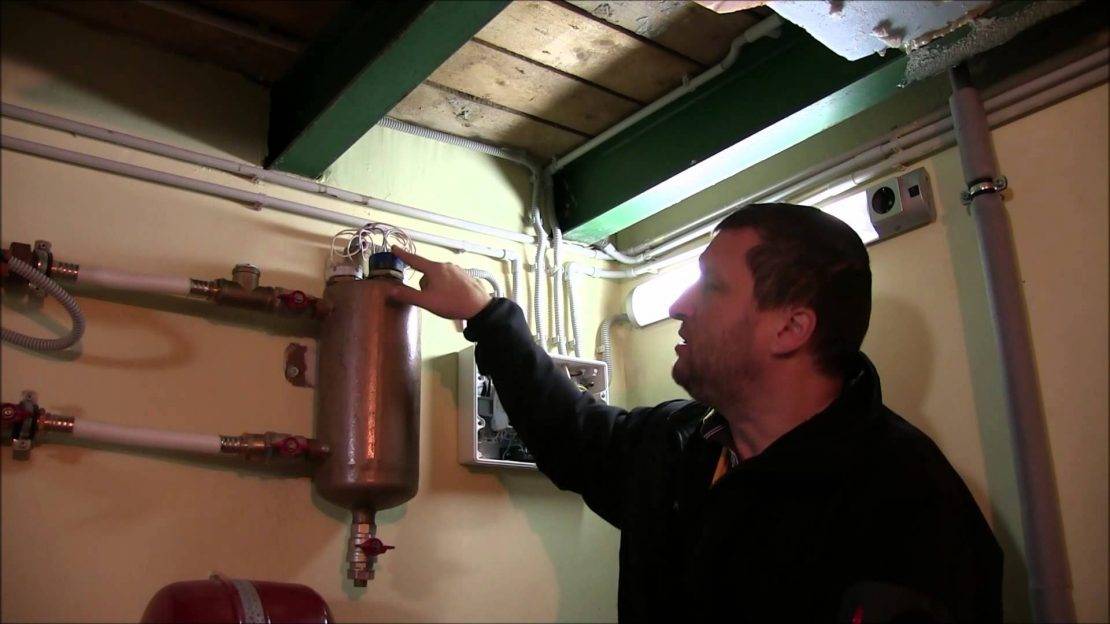

Монтаж котла электродного

Монтаж котла электродного

Схема подключения

Сборка системы отопления

Сборка системы отопления

Сборка системы отопления

Полифосфатный фильтр Настройка электродного котла

Особенности конструкции электрического котла отопления

Схема системы отопления дома.

Рассмотрим принципиальную схему указанного оборудования. Основной составляющей электрического котла отопления является трубчатый электронагреватель, при помощи которого электрическая энергия преобразовывается в тепловую. Сделать котел можно из трубы большого диаметра или другого подходящего предмета, его размер должен обеспечивать достаточную емкость для нагрева теплоносителя. Кроме ТЭНа, котел отопления состоит из таких дополнительных элементов, как регуляторы, датчики, фильтры, циркуляционный насос, расширительный бак, предохранительный клапан и другие.

При конструировании такого оборудования надо четко понимать электрическую составляющую работы и все нюансы, что с ней связаны. Для нагрева теплоносителя используется нагревательный элемент, который работает от электричества.

Хотя жидкость может циркулировать и естественным путем, чтобы повысить эффективность работы оборудования, лучше всего установить циркуляционный насос.

Вариант № 3. Индукционные котлы

Из широко используемых моделей индукционный котел можно считать последней разработкой.

Как работают индукционные нагреватели

Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.

Схема отопительной системы подразумевает работу в заданный интервал времени.

Достоинства:

  • Безопасность;
  • Высокий КПД;
  • В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
  • В индукционных котлах практически не образуется накипь.

Недостатки:

  • Стоимость индукционных котлов довольно высока;
  • В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.

Собираем простой индукционный нагреватель

Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.

Иллюстрации.Рекомендации.
Из чего состоит котел.

Чтобы собрать такой котел вам нужно купить индукционную печку мощностью 2,4 кВт (стоит около 2000 рублей) и 3 м профилированной трубы сечением 25х50 мм с толщиной стенки 2,5 мм.

Принцип работы.

Нам нужно соорудить из профилированной трубы своеобразную плоскую емкость, по которой будет циркулировать вода.

Потом к этой емкости прикрепить индукционную печку и включить ее. Это то же самое, что поставить кастрюлю с водой на печь.

Нарезаем трубу.

Самое сложное в этой работе сделать все максимально точно. Я нарезал трубу при помощи торцовочной пилы на станине с ограничителем.

В моем случае труба резалась на отрезки по 400 мм, после чего я зачищал напильником края от заусенец.

Схема емкости.

Как показано на схеме вода циркулирует змейкой по этому импровизированному радиатору.

Я не случайно сделал именно 6 регистров, так подача и обратка у меня будет с одной стороны и плиту будет легче подключать к системе отопления.

Прорезаем соединительные отверстия.

Соединительные отверстия должны находиться четко напротив друг друга.

В данном случае я просверлил 2 отверстия по краям сверлом на 10 мм, а потом вырезал середину между ними маленькой болгаркой.

Нумерация труб.

Есть очень важный момент: профилированные трубы не идеально симметричные, с одной стороны они слегка закруглены, а с другой ровные. Если присмотреться, то на фото слева это видно.

Так вот, нам нужно изначально сложить острый край труб с тупым. Чтобы не перепутать впоследствии, трубы сразу нумеруются.

Собираем емкость.

Теперь нам нужно проварить все швы между трубами, для этого выкладываем их на идеально ровную поверхность и стягиваем струбциной.

Дальше, чтобы плиту не повело, вначале прихватываем все швы точечно, а после провариваем швы капитально.

Закрываем торец емкости.

Чтобы заварить одну из сторон емкости я вырезал полосу. Полоса вырезана из той же профилированной трубы, просто болгаркой срезал одну из сторон.

Привариваем как обычно, сначала прихватываем, потом обвариваем.

Привариваем патрубки.

С обратной стороны делаем практически то же самое, с той лишь разницей, что к крайним трубам привариваются патрубки притока и обратки.

Площадь соприкосновения нашей металлической емкости с индукционной печкой должна быть максимальной, поэтому сварочные швы нужно зачистить болгаркой.

Монтируем направляющие.

Чтобы всю эту конструкцию навесить на вертикальную стену сзади привариваем 2 уголка, в которые потом вставится наша индукционная печка, как в нишу.

Покраска.

По окончании сварочных работ я покрасил всю конструкцию термостойкой краской и приварил петли для навешивания нашего индукционного котла на стену. В принципе все, теперь можно подключать котел к отоплению и пользоваться.

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

  • установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
  • если предусмотрена обвязка с буферной емкостью;
  • если предстоит соединение с бойлером косвенного нагрева;
  • электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Запуск котла

Перед пробным пуском нагревательного агрегата проверяют, насколько герметичны все узлы и соединения, а также правильность сборки электросети. После этого в систему заливают теплоноситель. Обязательно убедитесь, что в сети нет передавленных или порванных проводов, потому что в трехфазной сети большая сила тока. Все соединения проводов должны быть хорошо изолированы.

Прежде чем запустить агрегат, его хорошо очищают от загрязнений. Для правильной и бесперебойной работы такого нагревателя нужно защититься от скачков напряжения. С этой целью в сети монтируют УЗО.

Пробный запуск котла выполняют в такой последовательности:

В систему заливают очищенный теплоноситель.
Важно чтобы в контуре не скапливался воздух, поэтому его спускают, используя краны Маевского. Такая арматура должна быть установлена на верхних радиаторах в системе.

О достоинствах


Электродный котёл РОМСТАР 2 смарт (комплект)

  1. Главным достоинством ионных котлов является высокий КПД (до 98%), что объясняется относительной простотой работы прибора.
  2. Небольшие размеры позволяют использовать их даже в малогабаритных домах.
  3. У электродных котлов отсутствует «сухой ход». Жидкость является полноправным «участником» рабочего процесса, поэтому ее отсутствие не вызовет перегрев системы – только цепь разомкнется.
  4. Перепады напряжения в этом случае не страшны – если оно снизится, то прибор не отключится, он просто заработает с меньшей мощностью.
  5. Экономичность – еще одно достоинство электродных котлов.
  6. Наконец, они быстро достигают заданной температуры и так же быстро остывают, что позволяет эффективнее использовать автоматическое управление. Принцип действия

    Чертеж ионного электрокотла

Индукционный электрокотел

Появившись относительно недавно, котлы подобного типа уже успели завоевать огромную популярность. Принцип их работы достаточно прост: функционирующее устройство образует электромагнитные волны, которые взаимодействуют только с металлом. На другие материалы они никак не влияют, следовательно, даже при непосредственном контакте с котлом обжечься невозможно.

Индукционный котел состоит из двух основных элементов:

  • излучателя;
  • трубопровода с циркулирующей жидкостью, который принимает излучение.

Трубопровод (другое название – приемник) имеет достаточно большие габариты, следовательно, если на его внутренних стенах и образуется налет, на эффективности работы это скажется еще не скоро.

Достоинства индукционных котлов

Среди положительных качеств данного прибора стоит выделить:

  • надежность;
  • безопасность;
  • возможность эксплуатации теплоносителя любого типа;
  • защиту от налета;
  • постоянно высокий КПД;
  • быстрый выход на рабочий режим;
  • отсутствие разъемных соединений.

Изготовление индукционного котла

Конструкция этих котлов так же, как и ТЭНовых, достаточно простая, поэтому при желании можно заняться самостоятельным изготовлением. Нужно лишь подготовить:

  • сварочный инвертор;
  • кусачки;
  • болгарку;
  • стальную проволоку;
  • катанку из нержавеющей стали;
  • пластиковую трубу с толстыми стенками;
  • переходники;
  • металлическую сетку;
  • медный эмалированный провод.

Важно! В качестве источника энергии рекомендуется использовать сварочный инвертор на 15 А (можно и больше). Этап 1

Материалом, который будет облучаться электромагнитным и волнами, станут небольшие отрезки катанки или стальной проволоки ø7 мм. Максимальная длина отрезков – 5 см

Этап 1. Материалом, который будет облучаться электромагнитным и волнами, станут небольшие отрезки катанки или стальной проволоки ø7 мм. Максимальная длина отрезков – 5 см.

Этап 2. Нужнокорпус. Он будет одновременно:

  • основанием для создания индукционной катушки;
  • частью отопительной магистрали.

Для изготовления корпуса используется пластиковая труба с внутренним диаметром чуть меньше 5 см.

Вариант № Индукционные котлы

Из широко используемых моделей индукционный котел можно считать последней разработкой.

Как работают индукционные нагреватели

Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.

Схема отопительной системы подразумевает работу в заданный интервал времени.

Достоинства:

  • Безопасность;
  • Высокий КПД;
  • В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
  • В индукционных котлах практически не образуется накипь.

Недостатки:

  • Стоимость индукционных котлов довольно высока;
  • В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.

Собираем простой индукционный нагреватель

Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.

Процесс изготовления тэнового котла

Теперь поговорим о том, как сделать электрокотел отопления на 220в своими руками.

Придерживайтесь следующей инструкции:

  1. Для начала нужно изготовить патрубки для подключения прибора к отопительной системе дома. Нам понадобится три патрубка – два диаметром 1,25 дюйма и один сечением 3 дюйма.
  2. Теперь делаем емкость под бак. По сути, это труба самого большого диаметра, где теплоноситель будет нагреваться. Для этого в подготовленном отрезе трубы прорезают отверстия, края которых тщательно зачищают и обрабатывают. К подготовленным отверстиям приваривают патрубки, которые были изготовлены на предшествующем этапе. После этого из листовой стали вырезают два круга, которые по диаметру немного превышают сечение нагревательной емкости. Круги приваривают к торцам трубы большого сечения. Места сварки тщательно зачищают и шлифуют.
  3. К верхней части трубы приваривают патрубок с сечением 1,25 дюйма. Затем в днище всей конструкции проделывают два отверстия, края которых шлифуют. В эти отверстия устанавливают первый ТЭН. К ранее приваренному патрубку будет крепиться второй ТЭН.
  4. После этого котел подключают к системе отопления дома. Для этого используем патрубки, которые были приварены на предварительном этапе.
  5. После этого к верхнему патрубку прикрепляют еще один ТЭН (с меньшей мощностью). У этого нагревательного элемента должен быть терморегулятор. Теперь самодельный тэновый котел готов.

После подключения проверяют работоспособность системы. Для этого при помощи мультимера измеряют температуру теплоносителя. Она должна быть в пределах 70°С.

Запуск котлового оборудования

Перед первым запуском нужно проверить герметичность всех соединений, правильность сборки электрической сети. Также перед запуском систему заполняют теплоносителем. Поскольку сила тока трехфазной сети значительная, не должно быть порванных и пережатых проводов. Все участки должны быть хорошо изолированы.

Кроме этого, перед пуском прибор очищают от загрязнений и пыли

Очень важно, что в процессе первого пуска и дальнейшей работы не было скачков напряжения. Для этого обязательно монтируют УЗО (устройство защитного отключения)

Первый запуск проводится в таком порядке:

Заполняем систему водой

Важно чтобы в контуре не было воздушных пробок. Для спуска воздуха используют краны Маевского, установленные на радиаторах отопления.
Включаем котел и ждем, пока он нагреется.

Купить готовый или сделать электрический котел своими руками

Для того, чтобы определиться с выбором купить готовый или сделать котел самому, необходимо немного разобраться в том, действительно ли вам подойдет тот тип котла, который вы выбрали. Имея желание, соорудить любой тип котла не составит особого труда.


В электрическом котле главным элементом является емкость, внутри которой закреплен нагреватель

Основные виды отопительных котлов:

  1. Газовые. Изготавливать самостоятельно данный вид котлов не рекомендуется, потому как к газовым приборам предъявляются специфические требования, которые в домашних условиях невозможно осуществить.
  2. Электрические. Довольно неприхотливы, как в эксплуатации, так и в их конструкции. Такой котел, благодаря невысоким требованиям к монтажу и безопасности, вполне можно соорудить у себя дома.
  3. Жидкотопливные. Конструктивно простые приспособления. Однако, есть сложность в регулировке и стоимости форсунок, которые подают в камеру сгорания топливо. Следует несколько раз подумать, прежде чем покупать или самому сооружать такой котел.
  4. Твердотопливные. Имеют на рынке очень высокий спрос, благодаря своей универсальности, ведь их можно использовать практически в любых условиях и на любых объектах, от частных до коммерческих и промышленных. Неприхотливы и просты в конструкции и обслуживании.

Положительные стороны

Для того чтобы сделать электрический обогреватель в домашних условиях, нужно разобраться во всех тонкостях работы этого устройства. Заводские установки не имеют механических элементов, поэтому пользоваться ими несложно. Вероятность поломок оборудования сведена к минимуму. В электрических котлах производители устанавливают высококачественные системы для автоматической регуляции температуры. Агрегат регулирует показатели, снижая или повышая их.

Во время работы электрокотла не выделяется угарный газ и другие вредные вещества, поэтому для монтажа не нужно оборудовать котельную. Для установки этого оборудования не нужно получать разрешение в государственных органах.

Эксплуатация самодельного агрегата

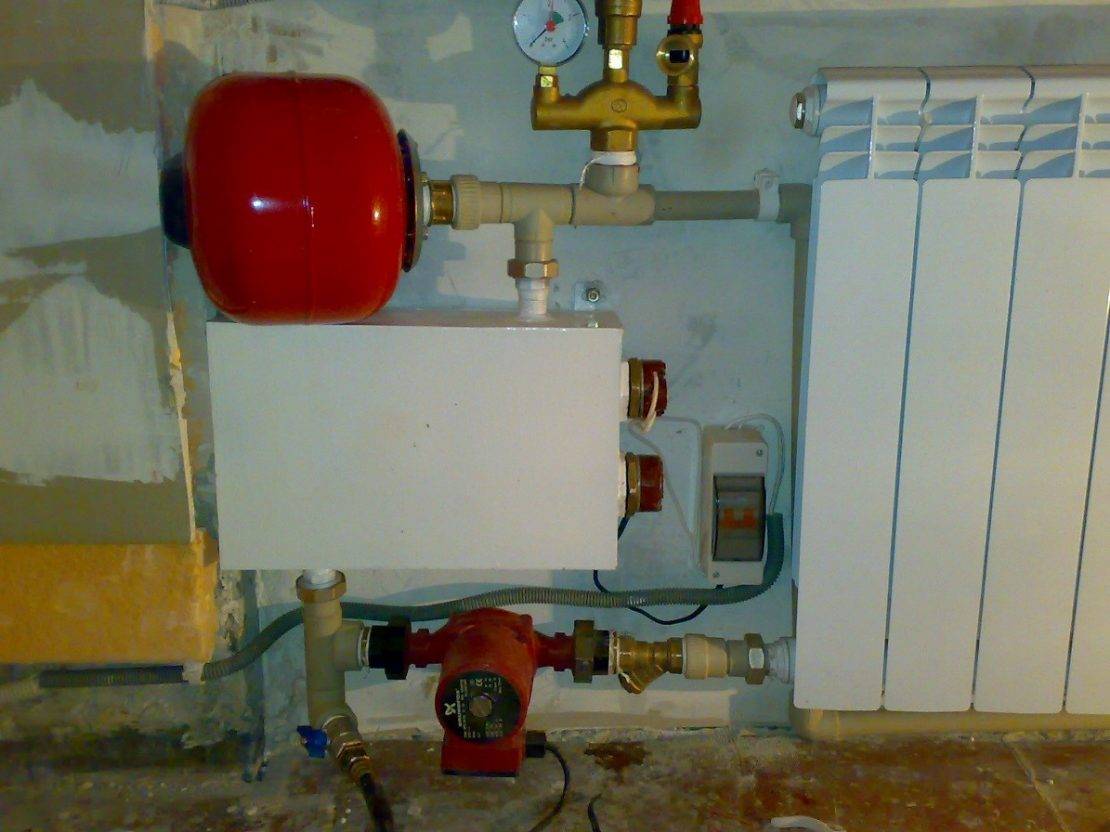

Схема электроотопления для частного дома своими руками

Электроотопление частного дома – схема обвязки котла

Основными компонентами классической схемы электроотопления частного дома, собираемой своими руками, являются следующие:

  • Котел;
  • Группа безопасности (манометр, воздухоотводчик, клапан сброса давления) на подаче;
  • Фильтр-грязевик и циркуляционный насос на обратке;
  • Расширительный бак на обратке.

При монтаже электроотопления своими руками с использованием дорогих котлов агрегат подключают к обвязке (отопительному контуру) без монтажа наружного насоса, предохранительных клапанов, расширительного бака, грязевого фильтра – данные элементы уже установлены внутри котла.
