Процедура установки
Чаще всего монтажные мероприятия осуществляются профессиональными установщиками, т.к. для этого требуется специальное разрешение. Однако знание последовательность операций не помешает: как минимум, это позволит осуществлять контроль проводимых работ, следя за правильностью реализации каждого этапа.
- Сложнее всего при подключении электрической отопительной установки обеспечить ее необходимым питанием. Если имеющаяся проводка в состоянии поддержать мощность прибора, тогда никакое переустройство не потребуется. В противном случае приходится прокладывать дополнительную линию.
- После решения вопроса с питанием проводится монтаж счетчика, электрощитка и УЗО (минимум на 25 А).
- Котлы бывают настенными и напольными. Обычно все необходимые крепежи входят в комплект системы. После того, как установка электрокотла завершена, он присоединяется к счетчику кабелем оптимального сечения.
- Датчики температуры коммутируются отдельной проводкой. В их задачу входит автоматическое регулирование включения и выключения нагревательных элементов.
- Для установки теплового аккумулятора используется отдельный сантехнический шкафчик.
- Некоторые модели не имеют встроенного циркуляционного насоса: в таком случае его нужно установить отдельно. Для этого потребуется наличие дополнительного провода для подачи питания на двигатель насоса.
С дополнительными агрегатами
В любой системе с одним котлом нужно установить прибор для перекачки. Но в более сложных разводках понадобятся и дополнительные. Это случается в следующих ситуациях:
- при использовании двух и более генераторов;
- при применении буферной ёмкости;
- если присутствует несколько контуров или бойлер;
- при установке гидроразделителя;

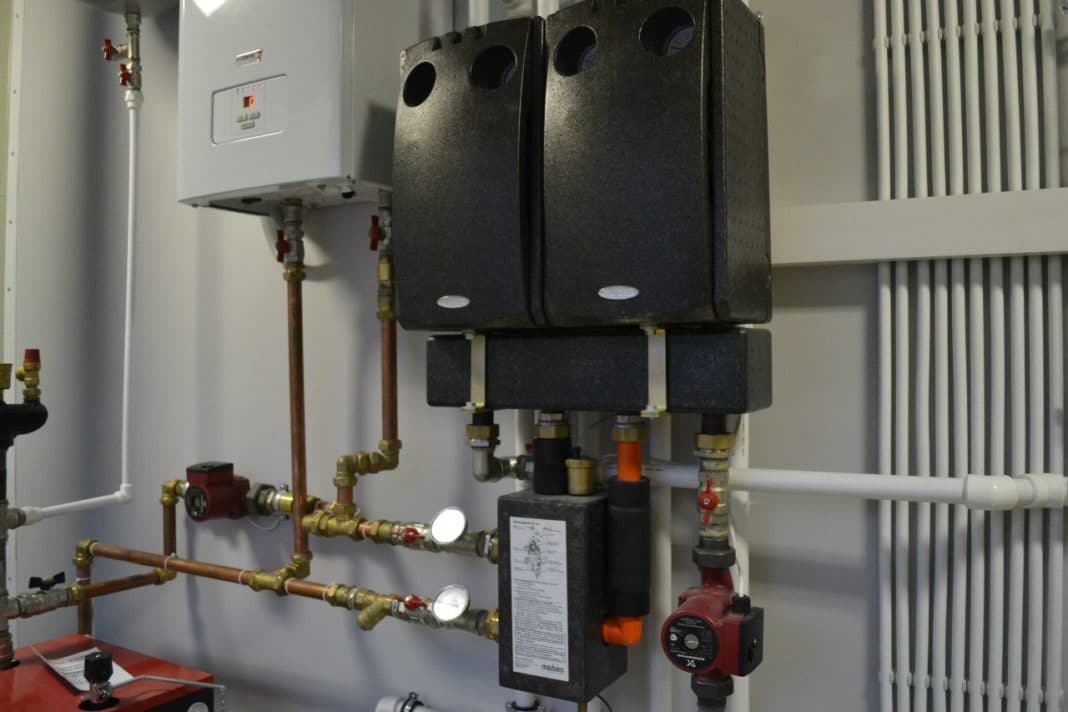

Фото 1. Гидроразделитель модели Heatmix с термоизоляционным кожухом, резьба подключения – 1 1/2”, производитель – «Grundfos».
- при суммарной длине труб более 80 метров;
- при использовании тёплого пола.
Чтобы создать правильную систему из нескольких нагревателей на разном топливе, потребуется разместить резервные насосы. В подобной ситуации магистраль разделится на две части: отопительную и котельную. Буферная ёмкость делает то же самое, хотя контуров может стать больше. Подобные схемы реализуют в 3-этажных и больших домах.
Поскольку происходит разветвление, трубы разбивают на несколько независимых участков, к каждому из которых монтируют насос. Они равномерно распределяют теплоноситель по этажам. Вне зависимости от количества, каждый размещают на байпас. Желательно дополнить их шаровыми вентилями, чтобы уменьшить расход в летний сезон.
При использовании тёплых полов ставят два циркуляционных насоса. Комплекс устройств поможет подготовить рабочую жидкость, прогреть до нужной температуры и поддерживать её.
Чтобы мощности хватало, длина обвязки не должна превышать 50 метров. В противном случае система работает неравномерно.
Справка! При использовании некоторых устройств насосы не нужны. Это касается электрических и газовых генераторов настенного вида. В их конструкцию прибор для принудительной циркуляции устанавливают производители.
Плюсы и минусы
Основываясь на опыте эксплуатации разных видов котлов для индивидуального теплоснабжения, специалисты, справедливо, считают, что самым удобным в управлении является электрокотел с циркуляционным насосом.
Преимущества обвязки электрокотлов с насосом:
- Полная интеграция работы насоса с элементами тепловой схемы.
- Низкие удельные показатели по собственному энергопотреблению для реализации поставленных задач, они практически не влияют на общие затраты на отопление.
- Самый высокий КПД среди других источников отопления до 99%.
- 100 % автоматизация технологических процессов.
- Экологичность – отсутствие вредных выбросов в атмосферу.
- Низкие удельные коэффициенты материалоемкости, нет необходимости устанавливать дорогостоящее оборудование на дымоотвод, создавать тягу в котле и организовывать подачу воздуха в камеру сгорания.
Справедливости ради, необходимо отметить, что система обладает одним очень существенным недостатком — высокая стоимость электроэнергии на технологию генерации тепла. Существует несколько вариантов для снижения затрат на электроэнергию:
- Эффективная теплоизоляция объекта отопления.
- Использование комбинированной выработки тепла с включением в схему вторичных источников энергии: гелио, ветра, водяных тепловых насосов.
- Переход на многатарифныйучет электроэнергии с включением в схему теплоснабжения – бака-аккумулятора для нагрева воды в период действия льготного тарифа.
Преимущества
Популярность электрокотлов с насосом для отопления объясняется следующими положительными характеристиками:
Богатство ассортимента. В продаже представлены модели различной мощности, что дает возможность обзавестись именно той маркой, которая более всего соответствует условиям эксплуатации. Таким образом можно подобрать обогревающий прибор как для дачного дома, так и для промышленного помещения: в наличии всегда есть варианты с подходящими параметрами.
Экономичность. Благодаря высокой энергетической эффективности современных отопительных котлов электрического типа (их КПД приближается к 99%) их использование позволяет сэкономить значительные финансы. Дополнительному экономическому эффекту способствует применение циркуляционной помпы, являющейся частью самой конструкции. Имея небольшое потребление энергии, она, тем не менее, заметно увеличивает скорость прохождения теплоносителя по всем трубам. Как результат, помещения прогреваются в разы быстрее.
Экологичность. Подобная отопительная система во время своей работы не выделяет продукты сгорания. Поэтому нет необходимости тратить деньги на организацию дымохода и обеспечение дополнительного притока воздуха. По этой причине электрические котлы нашли широкое применение в городских квартирах и офисных помещениях
Важно помнить, что отсутствие дыма не означает, что вентиляция в доме может быть плохой.
Удобство управления. Этому способствует максимальная оптимизация контролирующих и управляющих приборов
Как результат, следить за работой отопительного оборудования может даже дилетант. Большая часть представленных на рынке моделей оснащаются автоматическими управляющими блоками: это позволяет прибегать к настройке работы системы в очень редких случаях.
Полезные функции и недостатки
Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.
Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.
Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.
Отопительные котлы
Выбор источника тепла – это ключевой фактор, от которого будет зависеть дальнейший подбор элементов отопления и эффективность работы собранной системы. Самым дешевым топливом на сегодняшний день является газ, поэтому, если к участку подведена газовая магистраль, работающий на газе котел будет лучшим решением.
Наиболее экономичными показали себя конденсационные газовые котлы с электрическим розжигом, которые имеют пару особенностей:
- При разогретом до слишком высокой температуры теплоносителе газ попросту не расходуется, что снижает его затраты примерно на 25%;
- Тепло, отданное водяному пару, также расходуется для отопления, что позволяет сэкономить еще 10-12% энергоресурса.
Если же расставить в порядке снижения экономичности отопительное оборудование, работающее на других видах топлива, то получится перечень следующего вида:
- Дровяные котлы;
- Пеллетные котлы;
- Угольные котлы;
- Дизельные котлы;
- Электрические отопительные устройства.
Подбирая источник тепла перед тем, как провести отопление в частном доме, нужно обратить внимание на ряд нюансов:
- Для газовых котлов можно использовать не только магистральный, но и баллонный газ. Правда, стоимость отопления в таком случае вырастает в несколько раз.
- Перед приобретением работающего на определенном виде топлива отопительном устройстве стоит хотя бы примерно изучить динамику роста цен на разные типы горючего, причем при изучении нужно привязывать цены топлива к географии.
- Угольные котлы для растопки используют дрова. Это нужно учитывать – во-первых, растопка и прогрев системы займут больше времени, а во-вторых, закупка дров потребует дополнительных затрат.
- Котлы на газе, дизельном топливе и электричестве функционируют бесперебойно в случае наличия топлива. Пеллетные котлы, имеющие систему автоматической подачи, могут работать неделю. Твердотопливные котлы необходимо протапливать и очищать не реже (а зачастую чаще) одного раза в день. Котел длительного горения может работать на одной закладке на несколько часов дольше, а самые дорогие и современные устройства без проблем работают на протяжении суток.
- В качестве топлива для дизельных котлов можно использовать отработку – это позволит уменьшить затраты на отопление в несколько раз. Недостаток такой экономии заключается в дефиците отработанного масла, которое очень трудно приобретать в достаточном количестве и на постоянной основе.
Электричество в таких устройствах требуется только для функционирования компрессора. Подобные схемы получаются достаточно выгодными – стоимость отопления в конечном итоге может на равных соперничать с экономией при использовании твердотопливных котлов и газа.
Конечно, за экономию приходится где-то платить – стоимость тепловых насосов очень высока, да и установка подобного оборудования обходится в круглую сумму. Достаточно привести простой пример: для монтажа геотермального насоса нужно пробурить скважину глубиной в несколько десятков метров, или же выкопать котлован, площадь которого будет в три раза больше площади отапливаемого здания.
Решение данной проблемы есть – можно использовать разновидность теплового насоса, в которой теплоносителем является находящийся за пределами дома воздух. Из него откачивается тепловая энергия, используемая в дальнейшем для обогрева здания. По сути, такая схема представляет собой работу обычного кондиционера, установленного в режим нагрева.
Критерии выбора
Выбор оборудования зависит от нескольких факторов, но базовой является тепловая мощность объекта. Точный расчет может выполнить только специализированная организация. Но для прикидочного расчета используют простое соотношение мощности и площади нагрева для центральных районов, например, в Москве: для 10 м2 – требуемая мощность 1 кВт.
Следующий критерий – схема подключения, которая зависит от возможности абонентского ввода электросети в дом, напряжения и количество фаз. Для небольшого котла в 6 кВт (объект до 60 м2) можно выполнять подключение к однофазной сети 220В, а ЭК большей мощности потребуют трёхфазные сети (380 В). Многие производители выпускают агрегаты с возможностью подключения, как к трехфазным, так и однофазным сетям.
При выборе электрокотела с насосом нужно учитывать тепловую мощность
Следующий фактор — система безопасности она должна справляться с такими угрозами, как низкое или высокое давление сетевой воды, перегрев ТЭНа или замерзании воды. Управление ЭК выбирают из трех вариантов: ручное, цифровое или программируемое. Желательно выбрать агрегат с регулировкой мощности. В бюджетных моделях она ступенчатая, а в устройствах с программаторами — плавная.
В этом случае на основании данных датчиков давления и температуры, программное обеспечение позволяет автоматически установить режим. При использовании многотарифного счетчика максимальная нагрузка на котел будет действовать с 23:00 до 07:00
Немаловажное значение имеет наличие вспомогательных устройств в комплекте с насосом и расширительным баком: датчиков температур и давления, арматуры и манометров
Разработка схемы подключения
В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:
- установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
- если предусмотрена обвязка с буферной емкостью;
- если предстоит соединение с бойлером косвенного нагрева;
- электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.
Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.
Процедура установки
Чаще всего монтажные мероприятия осуществляются профессиональными установщиками, т.к. для этого требуется специальное разрешение. Однако знание последовательность операций не помешает: как минимум, это позволит осуществлять контроль проводимых работ, следя за правильностью реализации каждого этапа.
Последовательность установки:
- Сложнее всего при подключении электрической отопительной установки обеспечить ее необходимым питанием. Если имеющаяся проводка в состоянии поддержать мощность прибора, тогда никакое переустройство не потребуется. В противном случае приходится прокладывать дополнительную линию.
- После решения вопроса с питанием проводится монтаж счетчика, электрощитка и УЗО (минимум на 25 А).
- Котлы бывают настенными и напольными. Обычно все необходимые крепежи входят в комплект системы. После того, как установка электрокотла завершена, он присоединяется к счетчику кабелем оптимального сечения.
- Датчики температуры коммутируются отдельной проводкой. В их задачу входит автоматическое регулирование включения и выключения нагревательных элементов.
- Для установки теплового аккумулятора используется отдельный сантехнический шкафчик.
- Некоторые модели не имеют встроенного циркуляционного насоса: в таком случае его нужно установить отдельно. Для этого потребуется наличие дополнительного провода для подачи питания на двигатель насоса.
Нюансы монтажа
Монтаж начинает с выбора места под электрокотельную, при установке мощных агрегатов более 6 кВт рекомендуется отдельное помещение без доступа посторонних лиц и детей. ТЭНовые конструкции отопительного котла промышленного изготовления допускается устанавливать на кухне.
ЭК располагают так, чтобы около него оставалось свободное место для обслуживания и ремонта.
Минимальные просветы:
- до верхнего перекрытия помещения — 0.80 м;
- до «0» отметки в случае навесного типа — не менее 0.50 м;
- до стен — 0.05 м;
- до труб — более 0.50 м;
- перед фронтом котла — более 0.70 м.
Важное значение имеет уровень расположения корпуса – он должен быть строго горизонтальным. Установка котла зависит от типа системы отопления – при естественной циркуляции электрокотел располагается в нижней точке, с принудительной циркуляцией – в любом удобном месте.. Возможна установка не одного агрегата, а несколько, в этом случае обвязка их осуществляется параллельно, чтобы они работали с одинаковой нагрузкой
Возможна установка не одного агрегата, а несколько, в этом случае обвязка их осуществляется параллельно, чтобы они работали с одинаковой нагрузкой.
Алгоритм установки:
- Для настенной конструкции сначала устанавливают кронштейны, которые поставляются в комплекте с агрегатом.
- После крепления их на стене дюбелями или анкерами навешивают корпус.
- Напольный агрегат устанавливают на ровной подставке из диэлектрика.
- Обвязывают контуры отопления и ГВС.
- Устанавливают запорно-регулирующую арматуру на входном и выходном патрубке.
- Устанавливают грязевик датчики, манометры и термометры по рабочей схеме.
- Подключают агрегата к электросети. В качестве кабель-канала можно использовать гофрированный гибкий трубопровод.
- Если скачки напряжения в сети нередки, то подключение нужно выполнять через стабилизатор.
- Устанавливается электрозащита, мощность предохранителя выбирают выше самой большой токовой нагрузки котла в рабочем состоянии, заземление при подключении обязательно. Выполняют заземление 3- или 5- жилой в кабеле.
- Нулевой рабочий провод N присоединяют к нулевой шине щитка.
- Заземляющий РЕ провод присоединяется к своей шине «Земля».
- Для силовой линии используют марку ВВГ кабеля с количеством жил 3 или 5, с сечениями соответствующей мощности ЭК, обычно размер обозначен в паспорте изделия.
- Двухконтурный котел обвязывается через трехходовой клапан электрического типа. По сигналу термостата, он направляет поток теплоносителя на подогрев контура ГВС либо отопления.
- После окончания монтажный работ котел осматривают и убеждаются в том, что он установлен строго горизонтально и к нему подключены все коммуникации.
- Заполняют котел водой и под водопроводной водой делают опрессовку — определяют утечки в соединениях и исправность запорно-регулирующей арматуры.
- Проверяют работу электрооборудования котла и циркуляционного насоса встроенного в котел.
- Тестируют работоспособность датчиков и автоматики безопасности.
Электрические котлы с насосом это самый передовой метод отопления с возможностью современной регулировкой нагрева от 0 до 100 %, Используя систему «Умный дом» управление можно выполнять онлайн, вне стен дома. И хотя сам насос потребляет дополнительное электричество для своей работы, эти затраты окупаются быстро с учетом комфортности, автономности и безопасности услуг
Самое важное – у этой схемы большое будущее, учитывая, что в нее легко интегрируются любые вторичные энергоресурсы зеленой энергетики, в связи, с чем данный вид теплоснабжения набирает популярность во всем мире
Требования к отоплению с электрическим котлом
Электрокотел может быть настенным или напольным – это 2 основные разновидности подобного оборудования. Подключать каждый из них необходимо с учетом некоторых особенностей. Для напольного котла необходима специальная подставка, а настенная модель крепится непосредственно к стене.
Схема настенного электрического котла отопления.
Основные манипуляции, которые необходимо выполнить будут такими:
- Собрать аппарат, если есть необходимость (некоторые уже готовы к установке, а некоторые – нет). При этом нужно придерживаться инструкции, которая индивидуальна у каждой конкретной модели и прилагается к каждому прибору.
- Оборудование крепится к стене.
- Котел нужно подключить к сети и заземлить.
- Теперь вам потребуется схема подключения котла к общей схеме отопления. В соответствии с ней аппарат и подключается к другим отопительным приборам.
- Из системы нужно стравить воздух и провести тестовый запуск системы отопления.
Каждый из описанных этапов работы выполняется с должной тщательностью, что позволит обеспечить корректную, стабильную и бесперебойную работу отопительного оборудования в дальнейшем.
Схема отопления с насосом
Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.
Инструменты и материалы
Дополнительно потребуются:
- индикатор фазы;
- кусачки;
- стриппер (приспособление для снятия оболочки с жил) или нож.
Из инструментов вам понадобится индикатор фазы.
Нужны такие материалы и изделия:
- медные провода с сечением, соответствующим потребляемому насосом току;
- клеммы типа WAGO или самоизолирующие зажимы;
- диэлектрическая клейкая лента;
- короб для кабеля.
Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:
- Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
- Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
- Трехходовой вентиль с термоголовкой.
- Фильтр.
Что делать с конденсатом
Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.
«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.
Инструкция
Систему отопления собирают по следующим правилам:
- Используют трубы ДУ25, при большой протяженности контура – ДУ32.
- Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
- Разгонного коллектора не делают.
- Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
- Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
- Помпу размещают между 3-ходовым вентилем и отопителем.
Схема отопления твердотопливным котлом с насосом.
Нужно предусмотреть возможность аварийного сброса избыточного тепла.
Для этого используют:
- ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
- змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.
Общие сведения об электрических котлах
Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:
- ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
- Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
- Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.
При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.
Для чего нужен встроенный насос
Устройство электрического отопительного котла с циркуляционным насосом
В электрических котлах отсутствуют габаритные или массивные элементы, являющиеся неотъемлемой частью конструкции других источников тепла. Поэтому отопительные электроустановки изготавливают, как правило, в настенном исполнении. При этом они максимально комплектуются дополнительными элементами с целью упрощения монтажа и обвязки котла на месте. Один из важнейших элементов обвязки, встраиваемый в конструкцию отопителя – циркуляционный насос. Его присутствие в электрическом котле более чем уместно, в особенности если в последнем предусмотрен вторичный контур для ГВС. Циркуляционные насосы для котлов решают две задачи:
- Принуждают теплоноситель протекать по трубопроводам системы отопления с определенной скоростью.
- В двухконтурных электроустановках они прогоняют теплоноситель через проточный теплообменник для приготовления воды на ГВС.
В одноконтурных котлах насос решает только задачу принудительной циркуляции воды по всей системе отопления. Тут возникает один нюанс: завод – изготовитель снабжает свое изделие насосом, параметры которого приблизительно соответствуют мощности электроустановки — принимается усредненное значение гидравлического сопротивления, которым должна обладать система данной тепловой мощности.
циркуляционный насос wilo для отопительных систем
Но существует бесконечное множество вариантов схем отопления, некоторые из них имеют большее гидравлическое сопротивление, нежели может преодолеть стандартный перекачивающий аппарат теплогенератора. Тогда электрический котел с насосом не сможет обеспечить подачу теплоносителя во все ветви системы.
Простой пример: стандартный перекачивающий агрегат WILO-STAR-RS способен обеспечить производительность 6 м3/ч теплоносителя, развивая давление 0.8 Бар или 8 м водного столба. Если источник тепла находится в цокольном помещении трехэтажного коттеджа, то только на преодоление высоты подъема понадобится давление порядка 0.6 Бар. А еще нужно доставить теплоноситель по горизонтальным ветвям, сопротивление которых укрупненно принимается по такому соотношению: 10 м длины горизонтальной трубы считается как 1 м стояка. И в результате подсчета получится, что электрокотел с встроенным циркуляционным насосом не справится со своей задачей, схема не будет функционировать.
Совет. Если речь идет об обогреве зданий с разветвленной системой, длинными ветвями или большими перепадами высот, то лучше выполнить укрупненный расчет и сверить его результат с параметрами перекачивающего устройства, проконсультировавшись с торговым представителем производителя теплогенераторов. Это убережет вас от покупки лишнего оборудования впоследствии.
Возможна ситуация, когда электрокотел с циркуляционным насосом уже приобретен, смонтирован, а после этого выяснилось, что давления штатного нагнетателя недостаточно. В этом случае дополнительные затраты неизбежны, а проблему решить можно так:
- Произвести укрупненный расчет гидравлического сопротивления системы самостоятельно либо с привлечением специалиста.
- По результатам расчета приобрести отдельный циркуляционный насос.
- Ввести в схему гидравлический разделитель (гидрострелку), тогда нагнетатель отопителя будет работать в малом контуре.
- Отдельный насос установить на большой контур системы отопления, как показано на схеме:
Система отопления с гидравлическим разделителем
Классификация оборудования и принцип работы
Электрокотел преобразует электрическую энергию в тепловую и в зависимости от особенностей конструкции может быть:
- ТЭНовым;
- электродным;
- индукционным.
Независимо от вида современные модели снабжены термостатом, с помощью которого можно корректировать мощность устройства и степень нагрева теплоносителя.
Обычно есть и возможность получать сведения с внешнего датчика, чтобы контролировать температуру воздушной массы в конкретном помещении.
Устройство с нагревательным ТЭНом
Внутри емкости, предназначенной для воды, устанавливают нагревательные элементы – ТЭНы. Они могут быть выполнены в виде трубок или пластин. Чтобы регулировать степень нагрева, нагреватели включаются поочередно.
Вода поступает в бак, нагревается, затем передается на контур. По мере ее остывания или нагрева отдельные ТЭНы включаются или выключаются. Движением теплоносителя управляет встроенный циркуляционный насос.
В зависимости от размеров и типа ТЭНовые электрокотлы бывают настенными или напольными. Нужно подобрать такое место установки прибора, чтобы его было удобно обслуживать
Можно выбрать двухконтурные модели таких котлов, они подогревают воду не только для отопления, но и для водопровода. ТЭНовые устройства популярны за счет простой конструкции и относительно невысокой цены. При правильной эксплуатации они ломаются крайне редко.
Помимо воды в качестве теплоносителя применяются различные по концентрации антифризы или масляные составы. Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. Со временем на ТЭНах оседает налет, периодически нагревательные элементы нужно заменять.
Электродный котел для отопления
Для нагрева здесь используется разница потенциалов на двух электродах и естественное сопротивление воды, возникающее благодаря растворенным в ней солям. Это компактные устройства, которые могут быстро нагревать небольшие объемы воды.
Электродные котлы очень компактные, их просто установить, но работают такие приборы только с водой, имеющей определенное удельное сопротивление
Встроенный циркуляционный насос здесь не нужен. Это простой прибор, который почти никогда не ломается. А если такое и случится, его не сложно отремонтировать. Цену на устройства этого типа можно назвать демократичной.
Но масло и антифриз для такого котла не подойдут, в качестве теплоносителя приемлема только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.
Прибор с индукционным нагревом
В таких котлах нагревательный элемент выполнен из диэлектрического корпуса с навитой на него катушкой и сердечником. Ток в катушке вызывает разницу потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.
Котлы с индукционным принципом действия устойчивы к износу, они обладают высоким КПД и служат исключительно долго. Конструкция настолько простая, что ее можно изготовить из подручных средств
Это котел с высоким КПД и длительным ресурсом эксплуатации. Промышленные модели довольно дорогие, но при желании можно изготовить самодельный индукционный аналог. Подходит любой жидкий теплоноситель, а случаи поломок крайне редки.
Как выбрать подходящую модель с расширительным баком
Выбирая электрический отопительный котел с насосом для своего дома, рекомендуется обращать внимание на следующие критерии:
- Мощность. Влияет на производительность работы ТЭНов в теплообменнике (ее указывают в кВт). Мощность котла характеризует именно нагревательные элементы. В большинстве случаев модели на современном рынке обладают мощностью от 2-3 до 60-70 кВт на ТЕН. Приборами с небольшой мощностью обычно отапливаются небольшие частные дома и дачи. Котлы с показателями более 50 КВт используются в промышленной сфере.
- Вместительность теплового аккумулятора. Благодаря этой емкости достигается существенное повышение экономичности работы котла, потому ее нужно обязательно установить. Величина объема теплового аккумулятора напрямую влияет на эффективность распределения теплоносителя в трубопроводе. Как советуют специалисты, при выборе бака нужно ориентироваться на соотношение 20 л/1 кВт мощности котла.
- Напряжение. В домах с однофазными сетями напряжением 220 В можно использовать котлы до 12 кВт. Если необходим монтаж более мощного прибора, то в таком случае придется прокладывать трехфазную сеть (380 В).
- Сечение коммутационных проводов. По мере возрастания мощности нагревательного оборудования нужно использовать более толстую кабельную проводку, подводящую к системе электричество. Приборы мощностью до 4 кВт можно оснащать кабелями сечением 4 мм2, а котлы в 12 кВт однофазного типа подключаются кабелями 16 мм2.
Кроме ТЭНовых приборов, к электрическим котлам относятся также электродные и индукционные. В последнем случае речь идет о небольшой диэлектрической трубке и ферромагнитном стержне. Теплоноситель двигается внутри трубки, нагреваясь за счет проходящего электротока. Достоинством данных моделей является долговечность, компактность и экономичность (функция «плавный старт» позволяет экономить почти 50% электроэнергии). Недостаток индукционных приборов заключается в наличии сложного блока управления.
Что касается электродных агрегатов, то они еще называются приборами «прямого действия» (из-за отсутствия нагревательного элемента). Обогрев теплоносителя происходит во время движения через него переменного электротока частотой 50 Гц. Подобное оборудование отличается безопасностью, т. к. оснащено автоматической системой безопасности. К недостаткам электродных котлов относят необходимость усиленной подготовки теплоносителя, который должен обладать нужным сопротивлением. Также потребуется регулярная замена электродов, из-за их постепенного растворения.
