Какой электрокотел для теплого пола лучше выбрать

Присоединение электрокотла к системе отопления

Для начала необходимо установить сам агрегат, надежно прикрепив его к стене. ТЭНовый котел подвешивается на уровне не ниже 1.5 м от пола, индукционный или электродный агрегат можно ставить и ниже, насколько это удобно при выполнении обвязки. При этом два последних вида теплогенераторов монтируются в вертикальном положении.

Осуществить подключение ТЭНового котла, снабженного циркуляционным насосом и автоматикой безопасности, к системе отопления достаточно просто. Ниже представлена схема монтажа, согласно которой надо выполнять обвязку:

Выходные патрубки присоединяются к трубопроводам через шаровые краны, для удобства снабженные американками. К обратной магистрали подключается мембранный расширительный бак, на ней же устанавливается сетчатый фильтр – грязевик. Чтобы его было удобно очищать, не опорожняя всей системы, перед грязевиком ставится дополнительный шаровой кран.

Примечание. На схеме условно не показано местонахождение патрубка для опорожнения трубопроводов. Обычно данный патрубок вместе с запорной арматурой врезается в обратный трубопровод возле теплогенератора.

Несколько сложнее установка электрокотлов индукционного и электродного типа. Причина в том, что эти агрегаты не комплектуются насосами, которые нужно задействовать в обвязке отдельно. Кроме того, особенность работы этих котлов требует включения в схему группы безопасности. Она состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Последний настраивается на давление срабатывания, что указано в технической документации, прилагающейся к электрическому котлу. Схема обвязки показана на рисунке:

Примечание. На рисунке изображено присоединение индукционного теплогенератора, включение электродного котла будет выглядеть идентично.

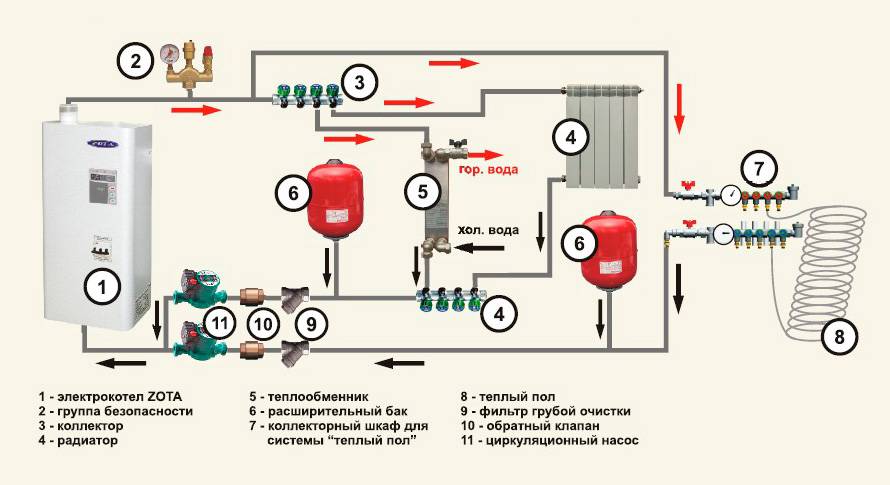

Очень часто домовладельцы ставят электрический котел как дополнение к твердотопливному. Это создает дополнительное удобство в эксплуатации отопительного оборудования, особенно в ночное время. Когда дрова в топке прогорают, а сделать новую закладку некому, то в работу включается электронагреватель, поддерживая температуру в системе до самого утра. Кроме того, ночной тариф на электроэнергию существенно ниже, чем дневной. В этом случае совместная схема обвязки выглядит так:

Примечание. На схеме показано ТЭНовый котел в применении со встроенным насосом. Если надо поставить электродный или индукционный нагреватель. то насос придется купить и установить отдельно на обратную магистраль.

Отопительные приборы

Если установка электрокотла практически не влияет на экономичность отопительной системы, то про отопительные приборы этого сказать нельзя – от выбора данных элементов напрямую зависит теплоотдача. Самой эффективной конструкцией, которая отлично работает в сочетании с электрическими котлами, является теплый пол.

Конструктивно теплые полы представляют собой трубчатые теплообменники, расположенные под напольным покрытием или стяжкой. При работе они отдают энергию всей поверхности пола, тем самым обеспечивая равномерное распределение тепла.

Использование теплых полов дает несколько преимуществ:

  1. Теплый пол – это одна из самых комфортных отопительных систем. Все дело в том, что в первую очередь тепло передается полу, поэтому он на ощупь становится теплым, и по нему можно с удовольствием ходить без обуви. С повышением высоты температура уменьшается, за счет чего формируется наиболее комфортный для человеческого организма температурный режим.
  2. Использование теплых полов позволяет снизить среднюю температуру в помещении. Классическое конвекционное отопление предполагает, что для поддержания температуры в 20 градусов нужно разогреть воздух под потолком до 30 градусов. В итоге средняя температура будет составлять около 25 градусов. В случае с теплыми полами для поддержания 20 градусов можно прогреть пол до 22 градусов. Температура под потолком в таком случае будет составлять около 18 градусов, а среднее значение будет оставаться на должном уровне. За счет такого явления получается еще и снизить теплопотери, поскольку разница температур в доме и на улице уменьшается.

Монтаж и установка

Перед тем, как подключить электрокотел к теплому водяному полу, необходимо ознакомиться с инструкцией, которую прилагает производитель, и проводить все работы в точном соответствии с полученными указаниями. Подробнее о подключении теплого пола к котлу смотрите в этом видео:


Коллекторный узел

В число необходимых устройств входят:

  • коллекторный узел теплого пола;
  • расширительный бачок;
  • циркулярный насос, установленный на обратке.

Как показывает схема монтажа, напольный нагревательный котел соединяют с расширительным бачком, далее необходимо установить манометр, контролирующий давление в системе, затем подсоединить коллекторный узел. Он требуется для четкого распределения теплоносителя по всем установленным контурам труб и регулирования температуры жидкости в системе.

Обязательным условием эффективной и безопасной работы оборудования является наличие собственного отдельного от других приборов выхода электросистемы на распределительный щиток. Электрокотлы устанавливают для обогрева загородных коттеджей и небольших частных домиков, гаражей и собственных мастерских. Они просты и удобны в эксплуатации, надежны и экономичны. Такое оборудование не требует сооружение дымоходов и не грозит пожаром. Подробности монтажа теплого пола в квартире смотрите в этом видео:

Подключить такое устройство можно самостоятельно, выбрав наиболее удобную модель. Настенные агрегаты занимают минимум места и не привлекают внимания. Современные аппараты обеспечивают плавный запуск системы, созданы с возможностью подключения программатора и оснащены ЖК дисплеем, отображающим текущее состояние системы. Электрокотлы, подключенные к теплому водяному полу, помогают создать в доме атмосферу уюта и комфорта, избежав лишних материальных затрат.

  • https://kotle.ru/elektrokotly/elektrokotel-dlya-teplogo-pola
  • https://oventilyacii.ru/otoplenie/elektrokotel-dlya-tyoplogo-pola.html
  • https://avtonomnoeteplo.ru/otopitelnye_kotly/423-elektricheskiy-kotel-dlya-teplogo-pola.html
  • https://pol-exp.com/elektrokotel-dlya-teplogo-pola/
  • https://gurupola.ru/teplye-poly/elektrokotel-dlya-vodyanogo-pola.html

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети », в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.

Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.

Возможных схем подключения котла к трехфазной сети, как минимум две. одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой », а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником ».

Определить какая именно схема подключения подходит для вашего котла можно несколькими способами. самый простой — обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:

Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.

Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи :

Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт. пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. ( ВВГнгLS 5×4кв.мм. ) и поставить дифференциальный автоматический выключатель на 25А. либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер — С25 и устройство защитного отключения (УЗО) на 32А.

Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи — ЗДЕСЬ!

Как подключить тёплый пол к котлу?

Для того чтобы уложить водяной контур на черновое основание пола и подключить его к котлу, необходимо сделать проект. В нём обозначают 2 части: подключение магистрали к коллектору и подключение коллектора к котлу.

  • На подготовленное черновое основание укладывают трубу змейкой или улиткой. Один конец трубы подключают к коллектору с горячим контуром, другой к патрубку, который отводит охлаждённый теплоноситель к котлу.
  • На коллекторе устанавливают трёхходовой клапан с терморегулирующим устройством и термодатчиком: блок управления призван контролировать поток и температуру жидкости в напольную магистраль.
  • От коллектора отводят горячий и холодный контуры. Их соединяют с выходами на котле.
  • На обратной трубе устанавливают мембранный расширительный бак, циркуляционный насос, фильтр и трубку, которая отводит воздух из контура.
  • Для насоса предусматривают отсекающие краны. Они необходимы для того чтобы иметь возможность отключить насос и провести ремонтные или профилактические работы. Рекомендуют для насоса сделать отдельную конструкцию из трубы и посредством байпасов укрепить её на обратном контуре.
  • Для электрокотла и для системы отопления устанавливают отдельные блоки управления. В котле автоматика предусмотрена производителем.

Подающую трубу горячего контура выводят под небольшим наклоном. Он необходим, чтобы теплоноситель под действием гравитации проходил к коллектору. Охлаждённая вода с помощью циркуляционного насоса нагнетается под давлением к котлу. Трубу устанавливают под наклоном в сторону котла: 3 мм на 1 пог. м.

Если в водонагревателе выход для горячей воды расположен с боковой стороны или сверху, то в системе можно предусмотреть расширительный бак. Его устанавливают на верхнем участке дома. К нему подаётся теплоноситель от котла. Из него выводится горячий контур к коллектору тёплого пола. В его сторону идёт наклон холодной трубы.

Как выбрать электрический котел для водяного пола

Подключение водяного пола к электрокотлу, часто используется при монтаже автономного отопления в многоквартирных домах. При выборе определяют:

  • Основные функции котла – потребителю предлагают бытовые электрические котлы отопления с возможным подключением теплых полов, и модели, в которых данная функция не предусмотрена. Последние, потребуется переоборудовать, установив дополнительное оборудование.

Мощность – производительность котла высчитывает по отапливаемой площади.

Производитель – электрокотлы изготавливают немецкие, чешские, итальянские и российские производители.

Последние два критерия выбора, сложные и требуют квалифицированной помощи. Недавно, опытных консультантов попросили поделиться рекомендациями по грамотному подбору электрокотла, по мощности и производителю.

Как рассчитать мощность котла для теплого пола

Расчет котла, осуществляют по специальной формуле. Считается, что тепловая мощность при использовании электрокотла только для жидкостного пола, должна соответствовать 1 кВт, на каждые 10 м² отапливаемой площади. Если планируется установить двухконтурный электрокотел, к полученному результату добавляют порядка 30% необходимой производительности агрегата.

Одновременно, учитывают особенность двухконтурного котла. При включении ГВС, нагрев теплоносителя не прекращается. Соответственно, проводка испытывает пиковую нагрузку. В технической документации к электрокотлу, прописаны параметры кабеля для подключения. Проводка должна в точности соответствовать указанным характеристикам.

Выбор мощности котла, сопряжен еще с одной сложностью. После подсчетов, может оказаться, что необходимая мощность теплогенератора, будет 5,5 или 8,2 кВт. Полученный результат попросту округляем в большую сторону.

Какие электрокотлы рекомендованы для водяных полов

Как уже неоднократно замечалось в данной статье, не все электрокотлы подходят к теплым полам. Модели некоторых производителей, можно модифицировать, другие, нет. Судя по опыту эксплуатации и техническим характеристикам, подключать к теплым полам лучше электрокотлы следующих марок:

  • ТЭНовые котлы:

    1. Buderus Logamax, серии E
  • Kospel EKCO (серия, специально разработанная для подключения к теплым полам)

Ferroli LEB и Ferroli ZEWS (с возможностью подключения бойлера косвенного нагрева)

ACV E-tech W (только для отопления) и ACV E-tech S (с возможностью подключения дополнительного пластинчатого теплообменника для ГВС)

Vaillant серии eloBLOCK

Baxi AMPTEC (серии, отдельно для радиаторов и теплых полов)

Rilano ЭВПМ (с возможностью использования антифриза)

Барский машзавод Ж7-КЕП

Электродные котлы:

  1. ГАЛАН, серии ОЧАГ, ГЕЙЗЕР и ВУЛКАН

ATON Electro

Все модели проверены в отечественных условиях эксплуатации и хорошо показали себя в работе с низкотемпературными системами обогрева.

Затраты на отопление электрическим котлом с водяным полом

Затраты на электричество, один из самых существенных недостатков электрокотлов. Но, даже простые расчеты, помогают получить результаты, указывающие, что расход электроэнергии приведет к расходам намного меньшим, чем требуется платить за центральное отопление. Современные электрокотлы экономные и имеют высокую теплоэффективность.

Существуют способы уменьшить затраты электроэнергии:

  • Применение автоматики – расходы, после подключения комнатных терморегуляторов, уменьшаются на 15-20%. Дистанционный пульт управления, помогает быстро изменить настройки в случае необходимости, без посещения котельной.

Отказ от ГВС – для сравнения, электрический бойлер для нагрева воды, использует до 40% меньше электроэнергии, чем контур горячего водоснабжения, установленный в электрокотле.

Расход электроэнергии, для каждого электрокотла указан в технической документации.

Схема подключения водяного теплого пола к котлу

Существуют разные способы обвязки котла с тёплым полом. Все они имеют положительные и отрицательные стороны, и предназначены для определённых условий. Рассмотрим популярные схемы подсоединения водяных тёплых полов к котлу.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Watch this video on YouTube

Схема с трёхходовым клапаном

Распространённая схема для многоконтурной системы с разными нагревательными приборами — с трёхходовым клапаном. Подходит для совмещённого отопления — радиаторы, температура воды 80 градусов, и тёплый пол — 45.

Обеспечить такую разницу температур поможет установка трёхходового клапана с циркуляционным насосом. Нужный уровень нагрева теплоносителя достигается смешиванием воды из котла с идущей из обратки. Порции подмеса холодной жидкости регулируются открыванием или закрыванием клапана.

Схема со смесительным узлом

Способ предназначен для комбинированных систем — батареи и ТП. Здесь, вместо термостатического клапана монтируется насосоно-смесительный узел.

Подключение коллектора к котлу —  энергоэффективная схема, в ней, при помощи балансировочного вентиля происходит перемешивание горячей и охлаждённой воды в строгих пропорциях.

Схема с электронным терморегулятором

Система подачи ТП функционирует с помощью малогабаритных термоэлектроных наборов, они могут обеспечить работу только одной петли обогревающей площадь не более 20 м2.

Терморегулятор — это небольшой прибор с пластиковым корпусом, в котором размещены:

Принцип работы схемы простой — нагретая жидкость направляется в контур напрямую из котла, без подмеса. Регулировка температуры осуществляется встроенным регулятором.

Он отдаёт команду электромеханическому клапану, который отвечает за подачу газа к котлу. Вода движется по контуру без воздействия насоса, и охлаждается непосредственно внутри петли.

Схема несложная и обходится такая обвязка не дорого, но она не позволяет производить точную настройку. Она подходит:

Схема прямого подключения

Для запитывание пола по этой схеме применяется гидравлическая стрелка. Способ отличается тем, что при подключении тёплого пола к котлу с насосом, его контур должен иметь насосный агрегат, который работает вмести с терморегулятором. Они будут регулировать скорость движения жидкости с учётом температуры воздуха.

Процесс следующий — нагретая вода от котла движется в гидравлический коллектор, где она распределяется по контурам пола. После прохода по петлям,  она возвращается в нагреватель через обратную трубу.

Этот способ применяется в основном только на конденсационных устройствах, так как при данной схеме понижение температуры на трубе подачи не происходит. Если установить обычный газовый котёл, то работа в таком режиме приведёт к быстрой поломке теплообменника.

При монтаже твёрдотопливного котла, чтобы система функционировала правильно, потребуется установка буферного бака, а это ограничит температурный уровень.

Котлы для теплого пола

Котлы делятся на одноконтурные и двухконтурные котлы.

Одноконтурные котлы. Одноконтурные котлы в системе отопления обеспечивают только нагрев теплоносителя (возможен только обогрев помещения). Для расширения сферы применения одноконтурных котлов (обеспечение горячей водой) необходимы дополнительные устройства:

  1. накопительные бойлеры (обеспечение горячим водоснабжением);
  2. теплообменники;
  3. смесительные узлы для контуров отопления;
  4. и другое.

Двухконтурные котлы — устройства многозадачные: обеспечивают отопление и подогрев воды. Вторая функция выполняется благодаря оснащению котла встроенным проточным теплообменником или встроенным накопительным бойлером.

Разнообразие котлов по типу установки:

  • напольные (мощность до 120 кВт) ;
  • подвесные настенные (мощность до 35кВт).

Настенные котлы (чаще всего это устройства атмосферного типа) удобнее с точки зрения установки и требуют меньше расходов.

Для котла с закрытой камерой сгорания не нужна дополнительная площадь в виде отдельного помещения. Настенные котлы оснащаются циркуляционным насосом и другим оборудованием для котельной. Для введения в эксплуатации к нему достаточно присоединить отопительный трубопровод и трубы для горячей воды. Котлы со встроенными накопительными бойлерами на 100 л представляют собой готовую мини-котельную

Виды котлов для теплого водяного пола

Для обустройства теплого водяного пола используются котлы, работающие на газе, электричестве, твердом или жидком топливе. Каждый вид имеет свои преимущества. Наиболее экономичными являются газовые, а самыми автономными — дизельные.

Газовые котлы. Корпус газовых котлов может быть выполнен из стали или чугуна. Стальные агрегаты отличаются низким весом (примерно на половину легче чугунного при одинаковой мощности), малыми габаритами и хорошей ремонтопригодностью. Чугунные устройства более объемные и дорогие. Напольные газовые котлы современного поколения подходят для магистрального газа и для сжиженного. Малые габариты настенного газового котла позволяют размещение в любом удобном месте, а мощности 7-30 кВт хватает на небольшой коттедж.

Дизельный котел работает на солярке и отличается высокой эффективностью и производительностью. Во время работы оборудования отсутствуют неприятные запахи. Прочие преимущества данного вида котлов включают простоту монтажа, удобство обслуживания и управления, высокий КПД и малый расход топлива. Котлы жидкотопливные благодаря специальному режиму работы, основанному на плавном понижении температуры воды в условиях повышенной температуры окружающей среды, отличаются экономичностью и экологичностью.

Твердотопливные агрегаты для обустройства водяного теплого пола будут полностью автономным источником теплоснабжения. Они считаются хорошей альтернативой жидкотопливным, газовым и другим видам отопительного оборудования. Сжигание топлива происходит по такой схеме: дрова, уложенные на колосник, поджигаются. После этого закрывается дверь котла, и включается дымосос. Во внутренней камере котла на дрова воздействует высокая температура (250–750°С) без доступа кислорода. Происходит обугливание и выделение древесного газа, который обогревает тепловые носители. Сфера применения твердотопливных котлов: жилые и производственные помещения, объекты сельскохозяйственного назначения.

Электрические котлы подходят для объектов жилого и нежилого назначения, оборудованных водяным напольным обогревом. Система подключается к котлу с помощью специального оборудования и дополнительных устройств. На выбор мощности устройства влияет площадь помещения, его состояние и другие факторы. Наиболее оптимально мощность можно подобрать в помещениях с хорошей теплоизоляцией стен и потолков (например, в новостройках). Если есть хорошая теплоизоляция, то производитель для обогрева 150 кв.м площади считает достаточной мощность 12 кВт.

Для тандема «электрические котлы — теплые водяные полы», производители рекомендует следующие сочетания:

  • площадь отопления 250-450 кв. м — мощность котла 36 кВт;
  • площадь отопления 220-350 кв. м — мощность котла 30 кВт;
  • площадь отопления 140-300 кв. м — мощность котла 12-24 кВт;
  • площадь отопления до 70 кв. м — мощность котла около 6 кВт;
  • площадь отопления до 30 кв. м — мощность котла 6 кВт.

Плюсы и минусы теплых полов. Узнайте в нашей статье.
О инфракрасном теплом поле.Узнайте больше прямо сейчас!Как уменьшить расход электричества. Узнайте в нашей статье.

Принцип работы

Большинство агрегатов для отопления и нагрева жидкости работают, используя принцип конвективного теплообмена. На основе его функционирует и электрический котел напольного типа установки.

Общий порядок процесса:

  1. Перед включением в сеть стальной резервуар, внутри которого смонтированы ТЭН, заполняется теплоносителем (водой или антифризом).
  2. При подключении котла в сеть ТЭН нагреваются.
  3. Теплоноситель, находящийся внутри резервуара, начинает получать тепловую энергию за счет конвективного теплообмена.
  4. Циркуляционный насос обеспечивает движение нагретой жидкости по отопительной системе.

Какая марка самая лучшая

Немаловажным фактором при выборе котла будет и марка, под которой производится оборудование. Производителей, которые поставляют отопительные котлы на рынок, существует довольно много. Ознакомимся с основными и самыми популярными из них, а также с марками котлов и их стоимостью. Акцент будет сделан на электрические котлы, так как именно они – оптимальный вариант.

Buderus Logamax, серии E

Страна-производитель — Германия. Это ТЭНовые настенные котлы различных мощностей. Экологичные источники тепла, которые используются для обогрева помещений различного назначения, в том числе и жилых.

Buderus Logamax, серии E

Плюсы

  • имеется возможность подключения к любой системе отопления;
  • монтируются в системах закрытого типа;
  • высокий КПД;
  • модели просты в монтаже, требуют минимального количества дополнительных элементов.

Минусы

высокая стоимость.

buderus e213

Kospel EKCO

Страна-производитель — Польша. Это ТЭНовые котлы, которые разработаны с учетом подключения системы теплых полов. Устанавливаются на стены, позволяют плавно регулировать мощность оборудования. Дают возможность настроить автоматическое включение. Температура может регулироваться от +30 до +85 градусов.

Kospel EKCO

Плюсы

  • имеется 6-ступенчатая регулировка мощности, что положительно сказывается на расходе электроэнергии;
  • простота в монтаже и использовании;
  • высокий КПД.

Минусы

высокая стоимость.

Kospel EKCO

«Галан», серии «Очаг», «Гейзер» и «Вулкан»

Страна-производитель — Россия. Электродные котлы, довольно надежные и экономные по сравнению с любыми ТЭНовыми агрегатами. Быстро окупаются и могут быть оптимизированы под различные уровни теплопотерь. Срок службы – около 30 лет. Это оборудование проточного типа, потому не требует согласования с надзорными органами. Нагревание теплоносителя происходит за счет его ионизации, нагрев производится без ТЭНа. Оборудование автоматизировано, что позволяет задать требуемую температуру и не следить за ним.

«Галан», серии «Очаг», «Гейзер» и «Вулкан»

Плюсы

  • доступная цена;
  • простота в монтаже;
  • бесшумная работа;
  • габаритные размеры.

Минусы

  • боязнь перепадов напряжения;
  • большая нагрузка на электропроводку.

галан очаг

Ferroli

Страна-производитель — Италия. Настенный электрический одноконтурный котел. Подключение к однофазной или трехфазной сети. Встроенная погодозависимая автоматика и функция подогрева бойлера.  Цифровая система управления и самодиагностики, панель управления с большим ЖК дисплеем, встроенный недельный программатор. Предусмотрена возможность подключения внешнего накопительного бака для производства ГВС и низкотемпературного контура (теплого пола).

Электрический котел Ferroli

Плюсы

  • широкий модельный ряд различной мощности;
  • хорошее качество комплектующих;
  • большой информативный ЖК-дисплей;
  • возможность использования незамерзающей жидкости в системе отопления.

Минусы

  • высокая цена;
  • китайская сборка;
  • отсутствие в комплекте комнатного термостата.

Ferroli zews электрокотел

РусНИТ

Страна-производитель — Россия. Компактный и лёгкий электрический котёл для настенного размещения. Может применяться в качестве основного либо резервного отопительного прибора для жилых домов, дач, различных бытовых помещений площадью до 80 м².

Электрический котел РусНИТ

Плюсы

  • доступная цена;
  • выдерживает низкое напряжение;
  • подключение к однофазной и трехфазной сети.

Минусы

возможны трудности при подключении.

руснит 209м

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Котлы на ТЭНах

Данное оборудование устроено следующим образом. Внутри емкости, наполненной проточной водой, находится несколько простых трубчатых нагревателей. Циркуляция обеспечивается благодаря насосу. В состав устройства входит и расширительный бак.

Регулируется мощность ступенчато, включением одного или сразу нескольких 1,5 кВт или 2 кВт нагревателей. Можно установить максимальную мощность электрокотла, при этом во время работы он сможет менять уровень электропотребления в допустимых пределах.

У котлов этого типа много недостатков. Среди них:

  1. При утечке воды ТЭНы перегреваются и, как следствие, сгорают. По идее, они должны автоматически отключаться, но это происходит далеко не всегда.
  2. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Но в то же время, поскольку вода циркулирует в замкнутом контуре, в ней содержится не так много извести, чтобы накипь стала серьезной проблемой.
  3. Котлы с ТЭНами не подходят для небольших помещений, поскольку они имеют значительные габариты.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
