Создание самодельного электродного котла своими руками: выбор материалов, схема монтажа + фото

Преимущества и недостатки

Плюсы:

  1. КПД благодаря принципу работы и минимуму деталей, приближается к 95-98%.
  2. Высокая экономичность, благодаря малым затратам энергии на прогрев и поддержание температуры теплоносителя до 75 градусов.
  3. Крайне низкий шанс возникновения аварийной ситуации, которую бы не могла предупредить автоматика, вода является продолжением электроцепи, поэтому даже при прорыве трубы и утечке теплоносителя, контур сам разомкнется и сразу прекратит нагрев.
  4. Малое время реакция теплового контура на изменение настроек, очень быстрый прогрев до необходимой температуры.
  5. Устойчивость к внезапным перепадам напряжения в электросети, которые могут привести лишь к временному падению мощности устройства, но не выключат его совсем.
  6. Простота установки.
  7. Минимальные размеры и масса в сравнении с аналогичными устройствами других типов, позволяют использовать их в условиях ограниченного пространства частного дома или дачи.
  8. Простота эксплуатации.
  9. Экологичность.

Минусы:

  1. Повышенные требования к качеству воды в контуре, так как образование накипи или недостаточное количество в ней соли могут существенно снизить ее проводимость, а значит и мощность всей отопительной системы.
  2. В качестве питания использует только переменный ток электросети, так как постоянный ток вызывает электролиз воды, а значит, при перебоях с электроснабжением – не будет работать, так как не может быть запитан от аккумуляторной батареи.
  3. Нормы электробезопасности в обязательном порядке требуют заземления, так как при пробое изоляции, шанс получить удар током значительно выше, чем у тэновых устройств.
  4. Подогрев теплоносителя до температуры больше 75 градусов негативно сказывается на его эффективности, и в этом случае, он начинает чрезмерно потреблять электроэнергию.
  5. Воздух, попавший в камеру с электродами, может послужить катализатором коррозийных процессов в ней, в разы сократив сроки эксплуатации оборудования.
  6. Вода из одноконтурной системы непригодна для домашнего пользования, так как насыщена свободными ионами.
  7. Для технически правильной эксплуатации требуются некоторые знания по электротехнике, которые помогут определять и контролировать оптимальное значение электропроводности воды в контуре в процессе его эксплуатации.

Готовим инструмент

Перед тем как сделать любой электрический котел, нужно позаботиться о хорошем инструменте — это, пожалуй, наиболее слабое место. Собрать сами агрегаты несложно, но, к примеру, без сварочного аппарата это нереально.

Без сварочного аппарата собрать хороший домашний электрокотел не реально.

  • Сварочный аппарат — лучше брать инверторный сварочник (цена начинается от 4700 р.);
  • Резак — газовым резаком нужно уметь работать, поэтому для домашнего пользования берите плазменные модели (цена от 4300 р.);
  • Болгарка — желательно иметь 2 болгарки, большую под диск 230 мм (цена от 2800 р.) и маленькую под диск 125 мм (цена от 1800 р.);
  • Электродрель;
  • Штангенциркуль;
  • Молоток;
  • Керн;
  • Рулетка.

Об используемом теплоносителе

Электродные котлы не нуждаются в специально подготовленном теплоносителе, для этого может быть использована обыкновенная вода (при условии, что ее удельное сопротивление не превысит 1,3 кОм/см). В связи с этим вода все же нуждается в определенной подготовке. Так, если залить просто дистиллированную воду, то никакого успеха это не принесет, т. к. она не проводит электричества.

Процесс подготовки заключается в проведении экспериментов, вследствие которых сопротивляемость повышается (для этого используется пищевая сода, для приборов из алюминия – АСО-1) или уменьшается (добавляется талая или дождевая вода).

Цены на модельный ряд электрических котлов

Электрический котел

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Пошаговая инструкция как по изготовлению

Как изготовить котёл

Изготовление отопительной установки потребует от вас минимального набора простых запасных частей – металлической бесшовной трубы и электрода.

Изготовление автономной установки для отопления потребует наличия следующего технологического оборудования и запасных частей:

  • бытовой сварочный аппарат;
  • металлический стержень длиной 10 – 15 миллиметров и диаметром 25 – 35 миллиметров;
  • металлическая бесшовная труба, диаметр которой не должен превышать 100 миллиметров, а ее длина должна быть меньше 250 миллиметров. Труба будет играть роль нагревательной емкости и должна быть покрыта термостойкой краской, способной выдерживать температуру не менее 120 °C, а в ее торцах должна быть нарезана трубная резьба соответствующего диаметра;
  • патрубки диаметром 32 миллиметра для включения аппарата в автономную отопительную систему и перемещения теплоносителя с наружной резьбой;
  • боковые заглушки;
  • для заземления отопительного аппарата и подключения нулевого провода присоединительные клеммы;
  • прокладки сделанные из паронита или другого материала для обеспечения герметизации котла;
  • втулка из стеклотекстолита, фторопласта или другого диэлектрика необходимые для изоляции электрода.

При подборе деталей необходимо обращать внимание на материал, из которого они изготовлены. Нежелательно использовать разные металлы, так как в этом случае не исключена вероятность случайного создания гальванической пары

Это неизбежно приводит к активному образованию накипи на одном из электродов.

Порядок действий для сборки нагревательной установки

После того как вы подобрали необходимые детали можно начинать собирать электродный котел своими руками, чертежи или эскизы которого вы подготовили заранее. Процесс сборки предельно прост и не потребует особых навыков, а значит, с ним может справиться любой домовладелец. Порядок действий следующий:

  1. Разметьте и отрежьте куски стальной бесшовной трубы для изготовления корпуса и патрубков установки необходимой длины. При помощи болгарки сделайте небольшие сферические выборки на наружной поверхности корпуса. Они необходимы для облегчения сверления отверстий в местах приварки патрубков. Просверлите отверстия соответствующего диаметра.
  2. Нарежьте трубные резьбы в корпусе используя специализированные метчики и плашки. В случае их отсутствия закажите нарезку резьбы, изготовление заглушек, изолирующей втулки и электрода в ближайшей мастерской или на промышленном предприятии. Облегчению монтажа будет способствовать профрезированный шестигранник на сторонах пробок.
  3. Приварите готовые клеммы или винты для их крепления для присоединения заземляющей клеммы и «нуля», а также патрубков к телу отопительного агрегата. Размеры винтов должны соответствовать выбранным деталям.
  4. Закрепите внутренний электрод в заглушке и вкрутите его в самодельный электродный котел. Закрутите обе пробки с установленными на них прокладками.
  5. Покройте собранное изделие эмалью или другой краской, которая способна выдерживать температуру не менее 120 °C.
  6. Проверьте герметичность сварных швов и резьбовых соединений собранного электродного котла до его установки в систему автономного отопления. Для проверки зачистите сварные швы от шлаков и покройте мыльной пеной. Для создания избыточного давления и проверки герметичности используйте компрессор
  7. Встройте собранную установку в имеющуюся отопительную систему.

Встраивая нагревательный аппарат в систему обогрева, не забудьте об обязательном монтаже группы безопасности. В нее должны войти предохранительный клапан, манометр и воздухосбрасыватель.

Плюсы и минусы

Индукционное отопление предназначено для функционирования автономных систем обогрева и водоснабжения, а также некоторых технологических процессов, связанных с нагревом промежуточного теплоносителя. Это могут быть гальванические ванны, ректоры и другие объекты.

Электродные и теновые котлы одинаково применяются в основном в местах, недоступных к газификации. Чаще всего это частные дома и небольшие постройки, в некоторых случаях даже многоквартирные дома. Однако сфера использования электродов для отопления распространяется и на промышленные, сельскохозяйственные объекты, садово-огородные конструкции, ангары, автомастерские и прочие постройки. Также электродный обогрев может быть дополнительным или резервным источником тепла, если в доме есть газоснабжение.

К преимуществам использования электродного отопления можно отнести:

1. возможность монтажа в существующую схему;

2. КПД установки на уровне 98-99 %;

3. высокая теплоотдача оборудования при потреблении малой мощности;

4. автоматический контроль температуры теплоносителя и наличия воды в системе;

5. безопасность в эксплуатации;

6. экологически чистый обогрев;

7. быстрота нагрева в сравнении с аналогами;

8. малые габариты оборудования;

9. бесшумная работа прибора;

10. надежность и длительный срок службы;

11. возможность сборки своими силами;

12. отсутствие необходимости в газопроводе;

13. экономичность и безопасность при соблюдении всех правил монтажа и эксплуатации таких устройств.

Однако есть и свои незначительные устранимые минусы в работе электродных систем отопления:

  • высокие требования к качеству теплоносителя;
  • регистрация оборудования;
  • обязательное заземление котла и всей конструкции обогрева из-за возможного накопления статического электричества;
  • необходимость в ежечасной поддержке уровня сопротивления теплоносителя – при понижении показателя существует риск возникновения электродугового пробоя;
  • неудовлетворительная совместимость с радиаторами и другими комплектующими отопления.

Электрические теплые полы

Самый популярный вариант электрообогрева частного дома основывается на использовании системы теплого пола.Такое отопление можно организовать в любом помещении дома, даже в санузле.

Электрические теплые полы

При желании можно отдать выбор в пользу «умной» модели электрического теплого пола. Специальные датчики и прочие средства автоматизации позволят системе определять температуру в помещении и самостоятельно менять мощность для обеспечения максимально комфортных условий. Монтаж такого обогрева осуществляется в несколько этапов.

Электрические тёплые полы

Первый этап. Тщательно очистите и выровняйте основание при помощи бетонной стяжки.

Второй этап. Уложите на высохшее основание утеплитель и гидроизоляционный материал.

Третий этап. Уложите конструкцию теплого пола. Существует несколько модификаций. В инструкции к выбранной вами системе будет приведена оптимальная схема укладки.

Четвертый этап. Установите терморегулятор и прочие сопутствующие элементы, а затем подключите теплый пол к упомянутой электронике. Рекомендации по размещению всех механизмов, а также их соединению друг с другом производители приводят в инструкциях к своей продукции.

Пятый этап. Залейте бетонную стяжку и дождитесь, пока она высохнет.

Шестой этап. Уложите на высохшую стяжку выбранное финишное покрытие.

Преимущества и недостатки ионных котлов

График сравнения КПД электродного и ТЭНового котла.

Преимуществом электродных котлов перед электрическими является то, что:

  • они имеют высокий показатель КПД (достигает 95-98%). Столь высокий показатель объясняется простотой устройства и принципом нагрева теплоносителя;
  • они не имеют так называемого «сухого хода». Теплоноситель является полноценным участником электрической цепи, что исключает перегрев при его отсутствии. Если вода уйдет из системы, то цепь попросту разомкнется безо всяких негативных последствий;
  • они весьма экономичны, так как при температуре теплоносителя ниже 75°С, как уже говорилось ранее, расход энергии минимален. Поэтому, если вас утраивает обогрев помещения радиаторами с температурой теплоносителя ниже этой отметки, то экономия электроэнергии становится ощутимой;
  • они быстрее, по сравнению с обычными электрическими котлами, достигают рабочих температур и так же быстро остывают, что положительно сказывается на применении автоматической системы управления;
  • они не страдают от перепадов напряжения. Если напряжение в сети упало, котел лишь будет работать с меньшей мощностью, но не отключится совсем;
  • они имеют гораздо меньшие габариты для оптимального использования их в частных домах и на дачах.

Однако кроме плюсов, электродные котлы имеют и свои минусы:

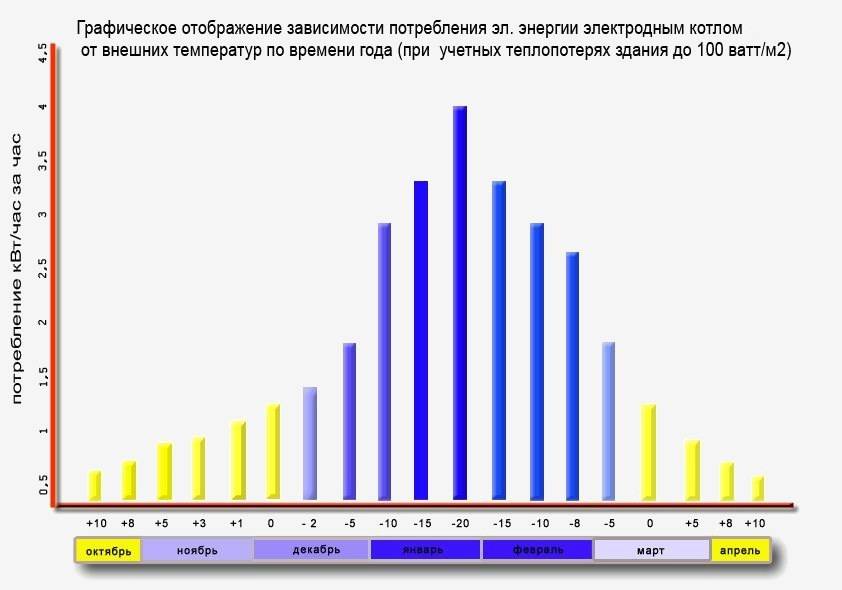

График потребления электроэнергии электродным котлом и сезонные колебания температур.

  • ионные котлы работают только с переменными источниками питания, так как при постоянном токе происходит электролиз воды. Поэтому такие котлы не могут работать от аварийных систем электроэнергии, например от аккумуляторов;
  • электродные системы требовательны к качеству теплоносителя. Чем ниже проводимость теплоносителя, тем ниже мощность котла. Кроме того, мощность котла снижается при образовании накипи;
  • при установке котла обязательно его заземление, так как риск поражения электрическим током при пробое изолятора существенно выше, чем у тэновых котлов;
  • как уже упоминалось ранее, не стоит разогревать теплоноситель выше 75°С, так как это приведет к повышенному энергопотреблению;
  • попадание воздуха в камеру, где происходит нагрев воды, приводит к ускорению коррозионных процессов;
  • нельзя использовать воду из одноконтурной системы отопления с ионным котлом, так как она насыщена свободными ионами;
  • необходимо обладать знаниями в области электрики, чтобы учитывать особенности электропроводности воды. Эти знания необходимы для контроля эксплуатации котла.

Технология изготовления. Инструкция

После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях

Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным

Этап 1. Подготовка всего необходимого

Для работы потребуется такое оборудование:

  • сварочный аппарат;
  • электроды;
  • железный тройник;
  • электродная изоляция (из полиамида);
  • нулевой провод;
  • муфта;
  • клеммы заземления;
  • труба соответствующих размеров из стали;
  • изоляция для клемм.

Этап 2. Сборка ионного котла

Собираем котел

Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.

Собираем котел

При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.

Собираем котел

Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.

Чертеж ионного котла

Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.

Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.

Детали для сборки котла

Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.

Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.

Этап 3. Монтажные работы

Схема подключения котлаСхема подключения котла

  • воздухоотводчики;
  • манометр;
  • предохранитель.

При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.

Монтаж котла электродногоМонтаж котла электродногоСхема подключенияСборка системы отопленияСборка системы отопленияСборка системы отопленияПолифосфатный фильтрНастройка электродного котла

Видео – Ионный котел своими руками

Другие важные моменты установки.

  1. Котел устанавливается исключительно вертикально, что объясняется только особенностями функционирования. Крепежные элементы должны быть отдельными.
  2. Перед монтажом прибора вся отопительная система тщательно промывается. Для этого берется чистая вода, разбавленная соответствующим средством (таким, к примеру, как Rothenberger). Если используется загрязненный теплоноситель либо магистраль была некачественно промыта, то производительность ионного котла существенно снизится.

  3. Для заземления можно использовать лишь медный кабель ø4 мм (или больше) с сопротивлением не выше четырех Ом. Кабель подключается к клемме-нулю, которая, соответственно, расположена в нижней части корпуса агрегата.
  4. Отопительные приборы (батареи) подбираются в соответствии с объемом системы. Оптимальный вариант – киловатт мощности прибора соответствует 8 литрам суммарного объема. Если превысить этот показатель, то котел будет функционировать дольше, чем требуется, вследствие чего возрастут затраты на электроэнергию.
  5. Помимо того, при обустройстве отопительной системы предпочтение следует отдать биметаллическим сплавам или алюминию. Неприемлемо использование других сплавов, поскольку в них имеется много различных примесей, которые воздействуют на электропроводность рабочей жидкости.
  6. Если устанавливается открытая система, то используемые батареи в любом случае должны иметь полимерное напыление на внутренней поверхности, что воспрепятствует доступу воздуха и, как следствие, предотвратит коррозию. У систем закрытого типа подобного недостатка нет.
  7. От чугунных изделий следует отказаться вовсе, ведь примеси, содержащиеся в них в большом количестве, снизят производительность ионного котла. Также у таких батарей слишком большой объем, что повысит потребление электроэнергии.

Плюсы и минусы самодельного отопительного оборудования

При самостоятельном изготовлении электрического котла можно выделить основные плюсы готового оборудования:

  • Минимум денежных затрат.
  • Легкая сборка и эксплуатация.
  • Можно подобрать индивидуальные характеристики, оптимальные для конкретного помещения.

Однако такая установка не лишена минусов:

  • Высокий уровень пожароопасности.
  • Низкий уровень энергоэффективности.
  • Требуются навыки электрика и токаря для производства качественного отопительного оборудования.

Подводя итог, следую отметить, что самостоятельное производство электрических котлов целесообразно в том случае, когда вы острого нуждаетесь в средстве для обогрева комнаты, а денег на покупку современного оборудования у вас недостаточно. Оптимальным вариантом может стать приобретение отечественного котла, который обладает хорошим качеством и не высокой ценой.

Вот такой электрический прибор мы соорудили! Нечего сложного в нем нет! Все запчасти можно купить как на рынке, так и в сантехническом магазине! Мощность можно как увеличить, так и уменшить! Все зависит от квадратуры помищений! Просто поменять тэны!

Олег Чертов

Хорошая идея, а нельзя ли подробнее описать детали — от чего ТЭН Какой диаметр трубы нужен получается термостата нет — замерено тепло по времени и дальше работает таймерок на вкл/выкл.

koo7ya

Хочу собрать такой котел для временного обогрева, подскажите какие ТЭНы вы использовали и какого диаметра труба в котле!

Виды и принцип работы

Решив сделать электрокотел для отопления дома своими руками, нужно разобраться в разновидностях таких приборов. Можно изготовить электродный и индукционный вид котлов. Существуют и другие разновидности, но они являются лишь модификациями этих основных видов. Второе название электродного котла – ионный агрегат. Его так называют, потому что в устройстве электрическая энергия преобразуется в тепловую.

Электродный котел

Самодельный электродный нагреватель имеет компактные размеры, поэтому легко закрепляется на трубе и не нуждается в отдельном месте для установки на полу или навешивания на стене. Для большей прочности и безопасности его закрепляют на двух саморезах, но при желании можно их не использовать.

Внешне вся конструкция выглядит как отрезок трубы протяженностью 400 мм. С одной стороны труба наглухо заварена, а с другой из нее торчит стальной стержень. Сбоку или в одном из торцов установлен патрубок для циркуляции теплоносителя по трубам.

Тэновый котел, сделанный своими руками, процесс изготовления которого мы описали выше, должен иметь два патрубка сбоку для подключения обратного и подающего трубопровода с циркулирующим теплоносителем.

Существует несколько вариантов расположения этих патрубков:

  1. Один отрезок трубы может быть установлен в торцевой части прибора, а другой приваривается к отверстию в боковой части. Таким образом, он устанавливается перпендикулярно к оси первого патрубка.
  2. Второй вариант крепления подразумевает установку двух патрубков в боковой части агрегата. Получается, что оба трубных отвода устанавливаются параллельно друг другу, но перпендикулярно в отношении основной емкости нагревателя.

Самодельный нагреватель имеет следующий принцип работы:

  • в составе теплоносителя постоянно циркулируют положительно и отрицательно заряженные частицы (которые называются аноды и катоды);
  • при подаче напряжения ионы устремляются к электродам с противоположным зарядом;
  • поскольку полярность электродов постоянно меняется с частотой 50 раз в секунду, ионы движутся то в одну, то в другую сторону;
  • такое хаотичное движение ионов вызывает трение частиц и их нагревание (из-за этого температура теплоносителя повышается).

Сделав электрокотел для отопления своими руками, стоит не забывать, что у него есть свои недостатки. Минусы связаны с тем, что тепловой носитель постоянно пребывает под напряжением, поэтому перед подачей в отопительный контур его тщательно очищают от солей и других примесей, которые могут оседать на стенках трубопроводов и нагревательном элементе.

Индукционный агрегат

Принцип работы электрических агрегатов индукционного типа основан на нагреве теплоносителя посредством магнитного поля, которое формируется электротоком.

Электрический двухконтурный котел для водоснабжения и отопления дома

В составе этих приборов есть следующие составные части:

  • катушка;
  • корпус нагревателя;
  • сердечник (здесь и происходит нагрев теплоносителя);
  • утеплитель.

В котлах индукционного типа тепловой носитель не пребывает под напряжением, как в агрегатах электродной разновидности. Это обеспечивается полной изоляцией жидкой среды от элементов, проводящих электричество.

Обмотка катушки из меди подключается к сети через систему автоматики. После этого в катушке формируется магнитное поле, которое разогревает трубу, выполняющую функции сердечника. Поскольку внутри него циркулирует теплоноситель, тепло сразу передается жидкости. В процессе работы корпус прибора не нагревается. Для этого в конструкции корпуса предусмотрена прослойка специального утеплителя.

Сам сердечник имеет изогнутую конфигурацию, чтобы обеспечить более длительное прохождение теплоносителя по этому участку с целью его достаточного нагрева. Срок службы индукционного котла доходит до 25 лет. Ломаться в этом агрегате просто нечему, поэтому он прослужит до тех пор, пока трубу сердечника не испортит коррозия.

Список материалов и инструментов

На начальном этапе следует внимательно изучить чертежи будущей отопительной системы и в соответствии с ними произвести подбор необходимых материалов и инструментов. Для изготовления обогревательного прибора понадобятся следующие элементы:

  • устройство для сварки. Лучше, чтобы аппарат имел инверторную конструкцию. Новичку проще с ним работать;
  • труба из стали. Из неё будет изготавливаться корпус котла. Оптимальный диаметр трубы составляет 10 см. Её длина не должна превышать 30 см;
  • металлический стержень будет выполнять роль электрода;
  • тройник для соединения корпуса обогревателя с батареями отопления;
  • муфта для крепления котла;
  • изоляционный материал для клемм и электродов;
  • клеммы для оборудования контура заземления;
  • болгарка.

Основные варианты современных электрокотлов

Итак, в основе работы всех электрокотлов лежит один и тот же принцип, а вот реализуется он по-разному. Известны три вида электрокотлов:

Агрегаты с ТЭНами

Роль нагревательного элемента в таком котле играет спираль из нихрома или другого сплава, которая без всяких ухищрений просто подключается к электросети. Спираль помещена в изогнутую металлическую трубку и засыпана кварцевым песком. Вся конструкция называется трубчатым электронагревателем или сокращенно – ТЭНом.

Электрокотел с ТЭНом

ТЭН монтируется внутри теплообменника и непосредственно контактирует с рабочей средой. Поэтому к последней предъявляются особые требования: вода должна быть обессоленной (иначе ТЭН быстро покрывается «шубой» из накипи), антифриз – можно применять только специальные марки.

Включать такой котел при пустом теплообменнике (без воды) нельзя – ТЭН сгорит.

Из всех электрокотлов ТЭНовые являются самыми доступными, а потому и наиболее популярными.

Котлы с индуктором

Как известно, для генерации электротока в каком-либо теле вовсе не обязательно подключать его к источнику – колебание электронов можно вызвать при помощи магнитного поля с изменяющимися параметрами. Такой процесс называется электромагнитной индукцией, а источник магнитного поля – индуктором.

В индукционном котле индуктором является катушка из провода, намотанного поверх теплообменника. Последний имеет вид обычной трубы, подсоединенной к отопительному контуру.

Пропуская через катушку переменный ток, мы превращаем ее в электромагнит – тоже переменный. Тот, в свою очередь, возбуждает магнитным полем в стенках теплообменника электроток (токи Фуко), от которого они и нагреваются. Таким образом, вся труба-теплообменник становится нагревателем, имеющим, по сравнению с ТЭНом, просто огромную площадь контакта с теплоносителем.

Индукционный котел

Для увеличения мощности теплообразования частота тока, пропускаемого через электромагнит, многократно увеличивается – с 50 Гц до 60 – 80 кГц. Эту задачу выполняет специальный электронный блок – инвертор.

К достоинствам индукционных котлов относят:

  • быстрый нагрев;
  • способность работать с абсолютно любым теплоносителем (допускается даже использование неподготовленной воды, так как из-за наличия поля и микровибраций накипь на стенках теплообменника не кристаллизируется);
  • практически неисчерпаемый ресурс (нечему ломаться);
  • цельный теплообменник (без врезок, через которые может просачиваться теплоноситель);
  • при запуске без воды расплавиться может только труба, которая стоит очень дешево.

А вот что лежит на другой чаше весов:

  • несмотря на экранирование, электромагнитное поле может нагревать металлические предметы, находящиеся рядом с прибором;
  • по стоимости индукционный котел в несколько раз превосходит ТЭНовый.

Многие считают, что электрические котлы не имеют преимуществ, однако в некоторых случаях такое устройство может стать незаменимым. Как выбрать электрический котел отопления и когда его целесообразно использовать, читайте на нашем сайте.

Конструктивные особенности комбинированных котлов на дровах и электричестве рассмотрим тут.

А в этой теме -oborudovanie/kotly/ вы найдете рекомендации по выбору двухконтурного электрического котла отопления, а также узнаете о преимуществах данного оборудования.

Котлы с электродами

Каждый знает, что вода после растворения в ней солей приобретает свойства электропроводника. Этим и решили воспользоваться создатели электродного котла. В теплообменнике такого агрегата установлены два электрода, на которые подается напряжение.

Если система заполнена теплоносителем, через него потечет электрический ток. При правильно подобранной концентрации солей сопротивление рабочей среды остается высоким и она сама становится электронагревателем.

Электродный котел в системе отопления

Электродные котлы хороши тем, что:

  • имеют простейшую конструкцию (две проволочки в трубе) и не содержат ни одной дорогостоящей детали;
  • не портятся при включении без воды (нет проводника – нет и электротока).

Однако, следует быть готовым к тому, что такие устройства:

  1. Требовательны к составу теплоносителя.
  2. Капризны в работе (владельцы таких котлов жалуются на частые срабатывания УЗО).

Блиц-советы

  1. Организуя отопление помещения при помощи агрегата на электродах, можно сэкономить трижды: во-первых, на эксплуатации самого устройства благодаря его экономичности; во-вторых, на его установке, выполнив ее самостоятельно, следуя простым инструкциям и, в-третьих, соорудив его из собственных деталей. Второй и третий варианты позволяют сэкономить до половины затрат на сооружение отопительной системы, но не предусматривают гарантий на работоспособность и эффективность оборудования.
  2. Для отопления больших по площади зданий, имеющих несколько этажей, рекомендуется использовать не 1 сверхмощный дорогой теплогенератор, а 2 или 3 устройства, соединенных между собой в 1 систему отопления.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
