Инструкция по сборке самодельного индукционного котла
Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.
Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.
Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля – по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.
Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.
Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны – так их удобнее подключать к отопительному контуру.
Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.
Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.
На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.
Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом – сначала точечно, а затем капитально.
С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.
Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.
Последний этап работы – покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.
При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа
Итоги
Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.
В нашей стране такие климатические условия, что помещение без отопления просто не может быть жилым. Способов обогреть свой дом в наше время существует множество – газовые, твердотопливные и электрические котлы, инфракрасные обогреватели и электрические конвекторы, теплые полы и т.д. Некоторые из них более удобные в одних аспектах, другие в иных. Именно поэтому прежде чем определиться с выбором отопительной системы, следует тщательно анализировать характеристики всех альтернативных вариантов.
Конечно, анализу подлежат такие моменты как первоначальные затраты на оборудование, возможность использования топлива или энергии, мощность аппаратов, габариты, простота в эксплуатации, надежность и КПД. В итоге необходимо выбрать то, что более удобно в конкретном регионе и для определенного типа дома или помещения.
Изготовление проточного водонагревателя
Итак, у нас имеется в наличии ТЭН (покупной или самодельный – на ваше усмотрение). Теперь осталось додумать дальнейшую конструкцию проточного водонагревателя.
Нам понадобится ведро (кастрюля)
,дрель-шуруповерт ,резиновые прокладки ,штуцер (фитинг на ½ или ¾ «), шаровой кран. В дне проделываем несколько отверстий для наилучшей фиксации ТЭНа. Для этого нам также пригодятся резиновые прокладки, которые следует расположить внутри емкости.
Снаружи нагревательный элемент крепится гайками, болтами.
Простота конструкции заключается в том, что холодная вода должна сразу подаваться в спираль ТЭНа. Поэтому в днище бака проделываем отверстия для трубки, подключаем к нему сливной штуцер или фитинг. Размер его зависит от размера резьбы трубы системы водоснабжения.
К этому фитингу вы уже вполне можете подсоединить водный стояк. На выходе трубы советуем установить сливной кран. В дальнейшем к нему будет очень удобно подсоединять насадку для душа, к примеру.
Внутреннее устройство ТЭНа
Регулятор температуры
нам также необходим. Его роль может играть любой, самый простенькийтермостат . Взять его можно у любого сломанного электрического чайника. В чайнике термостат сконструирован вместе со спиралью нагрева. Нагревательный элемент нам не нужен, его вы выкинем, а его часть в виде термостата и кнопки включения как раз нам и нужна.
Монтируется он рядом с ТЭНом, что позволяет максимально точно определять текущую температуру воды. А кнопку для его управления расположить удобнее будет на поверхности корпуса.
В итоге у нас получится небольшой накопительно-проточный водонагреватель, который 15 литров воды нагреет практически мгновенно.
Теплоизоляция корпуса
также не будет лишней. Она не только поможет сохранить тепло горячей воды, но также обезопасит вас от случайного ожога. В качестве внешнего корпуса можно использовать емкость побольше, в которую сможет влезть этот бак. Или же вы можете соорудить из жести своеобразный поддон с краями, куда бак поместится. При этом ставить бак лучше на деревянные дощечки, а все пустоты заполнить монтажной пеной или эковатой.
Эффективные способы отопления электричеством
Она зависит от площади отапливаемых помещений и общей длины трубопроводов отопления.
Обычно — это 1,5 атм. Нужно тщательно рассчитать длину такой конструкции, учитывая схему укладки контура ТП. Кроме этого, электрические котлы отличаются по мощности.
В большинстве случаев теплый пол является вспомогательным элементом системы отопления в доме.
Здесь это не самое важное. Хотя система с принудительной циркуляцией и не требует обязательного соблюдения наклонов труб, как при естественной, так как циркуляцию здесь обеспечивает циркуляционный насос, но их все же необходимо соблюдать, для того, чтобы при необходимости можно было слить всю воду и чтобы не получалось её завоздушивание в процессе эксплуатации
Статья по теме: Перечень матерьялов в смете электромонтаж
Плюсы и минусы обогрева дома электричеством
При этой работе есть одна важная тонкость: маломощные котлы могут работать от обычной сети, напряжение в которой составляет В, а для более мощного оборудования сеть должна быть трёхфазной. Естественная циркуляция оказывается очень медленной, и из-за этого увеличивается расход энергии на обогрев.
Там она охлаждается, передавая тепловую энергию воздуху в помещении, после чего остывшая жидкость вновь направляется в котёл. Все установки работают абсолютно бесшумно, так как в системе отсутствуют вентилятор и циркуляционный насос.
Пошаговая инструкция как по изготовлению

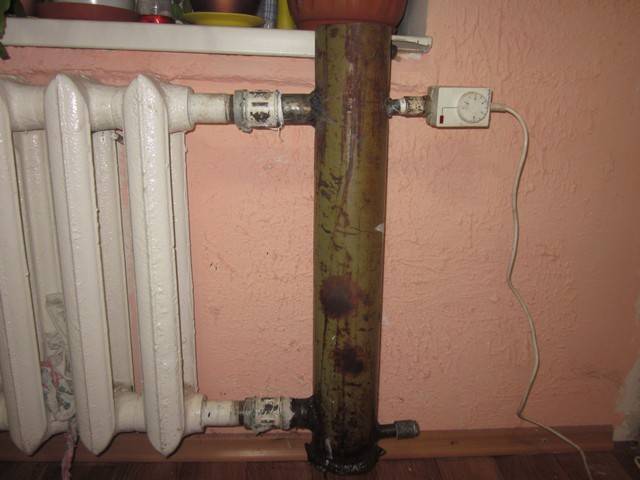

Как изготовить котёл
Изготовление отопительной установки потребует от вас минимального набора простых запасных частей – металлической бесшовной трубы и электрода.
Изготовление автономной установки для отопления потребует наличия следующего технологического оборудования и запасных частей:
- бытовой сварочный аппарат;
- металлический стержень длиной 10 – 15 миллиметров и диаметром 25 – 35 миллиметров;
- металлическая бесшовная труба, диаметр которой не должен превышать 100 миллиметров, а ее длина должна быть меньше 250 миллиметров. Труба будет играть роль нагревательной емкости и должна быть покрыта термостойкой краской, способной выдерживать температуру не менее 120 °C, а в ее торцах должна быть нарезана трубная резьба соответствующего диаметра;
- патрубки диаметром 32 миллиметра для включения аппарата в автономную отопительную систему и перемещения теплоносителя с наружной резьбой;
- боковые заглушки;
- для заземления отопительного аппарата и подключения нулевого провода присоединительные клеммы;
- прокладки сделанные из паронита или другого материала для обеспечения герметизации котла;
- втулка из стеклотекстолита, фторопласта или другого диэлектрика необходимые для изоляции электрода.
При подборе деталей необходимо обращать внимание на материал, из которого они изготовлены. Нежелательно использовать разные металлы, так как в этом случае не исключена вероятность случайного создания гальванической пары
Это неизбежно приводит к активному образованию накипи на одном из электродов.
Порядок действий для сборки нагревательной установки
После того как вы подобрали необходимые детали можно начинать собирать электродный котел своими руками, чертежи или эскизы которого вы подготовили заранее. Процесс сборки предельно прост и не потребует особых навыков, а значит, с ним может справиться любой домовладелец. Порядок действий следующий:
- Разметьте и отрежьте куски стальной бесшовной трубы для изготовления корпуса и патрубков установки необходимой длины. При помощи болгарки сделайте небольшие сферические выборки на наружной поверхности корпуса. Они необходимы для облегчения сверления отверстий в местах приварки патрубков. Просверлите отверстия соответствующего диаметра.
- Нарежьте трубные резьбы в корпусе используя специализированные метчики и плашки. В случае их отсутствия закажите нарезку резьбы, изготовление заглушек, изолирующей втулки и электрода в ближайшей мастерской или на промышленном предприятии. Облегчению монтажа будет способствовать профрезированный шестигранник на сторонах пробок.
- Приварите готовые клеммы или винты для их крепления для присоединения заземляющей клеммы и «нуля», а также патрубков к телу отопительного агрегата. Размеры винтов должны соответствовать выбранным деталям.
- Закрепите внутренний электрод в заглушке и вкрутите его в самодельный электродный котел. Закрутите обе пробки с установленными на них прокладками.
- Покройте собранное изделие эмалью или другой краской, которая способна выдерживать температуру не менее 120 °C.
- Проверьте герметичность сварных швов и резьбовых соединений собранного электродного котла до его установки в систему автономного отопления. Для проверки зачистите сварные швы от шлаков и покройте мыльной пеной. Для создания избыточного давления и проверки герметичности используйте компрессор
- Встройте собранную установку в имеющуюся отопительную систему.
Встраивая нагревательный аппарат в систему обогрева, не забудьте об обязательном монтаже группы безопасности. В нее должны войти предохранительный клапан, манометр и воздухосбрасыватель.
Высококачественный электродный котел
По своему принципу действия такая конструкция больше напоминает классический «армейский» кипятильник. Чертежи электрокотла помогают разобраться во всех тонкостях устройства. В основе конструкции лежит два лезвия, между которыми устанавливаются зазоры в 2 мм. В качестве теплоносителя берется вода с растворенной солью. Конструкция включает в себя небольшой отрезок металлической трубы. Во внутреннем отсеке спрятан электрод, который надежно закрыт втулками. Мастеру нужно помнить о том, что для функционирования такого агрегата понадобится хорошее заземление с трубой, которое соединяется с корпусом устройства.
Отопление будет стабильно функционировать только в том случае, если заранее рассчитать оптимальное количество вносимой соли, так как от этого зависит сила тока в цепи. Для контроля температуры пригодиться термостат.
В видеоролике имеется интересная информация о том, как из обычной трубы можно изготовить электрокотел:
Классификация самодельных котлов
Существует три разновидности электрических котлов. Первый вариант — работающие на ТЭН. Они оснащены трубчатым электронагревателем, который под действием электричества нагревается и передает тепло жидкости. Нагреватель имеет изоляцию, благодаря чему теплоноситель не находится под напряжением.
Второй вариант — индукционного действия. Он укомплектован трансформатором с обмоткой, причем труба отопления выступает в качестве индукционной катушки. Нагрев теплоносителя происходит за счет вихревых токов, возникающих на обмотке.
Наконец, третий вариант, электродный – жидкость является не только теплоносителем, но и является составной частью электрической системы. Собрать электродный котел своими руками довольно просто, но высокие требования предъявляются к электробезопасности этого оборудования.
Электрокотел от А до Я
Прежде чем разобраться, как самому смонтировать и ввести в эксплуатацию электрокотел для отопления, следует выяснить, что же собой представляет данный прибор. Если говорить коротко, то это металлическая емкость, внутрь которой помещен электронагревательный элемент.
Отметим, что форма котла может быть любой, на ваше усмотрение, а его мощность варьируется от 220 В до 380 В. Первая разновидность чаще применяется в жилых помещениях, в то время как котел на 380 В может обогреть значительную площадь — а это значит, что его целесообразно ставить, как часть отопительной системы в коммерческой недвижимости.
Когда речь идет о самодельном котле для отопления, то подразумеваются две разновидности такого агрегата. Электрокотел может быть ТЭНовым или электродным
Обратите внимание, что функциональность и качество работы самодельного отопительного прибора не будут уступать фабричным аналогам
Возможно, вы слышали об индукционных электрокотлах, которые прогревают теплоноситель, пользуясь магнитным полем. Изготовить эту разновидность отопительного прибора самому не представляется возможным.

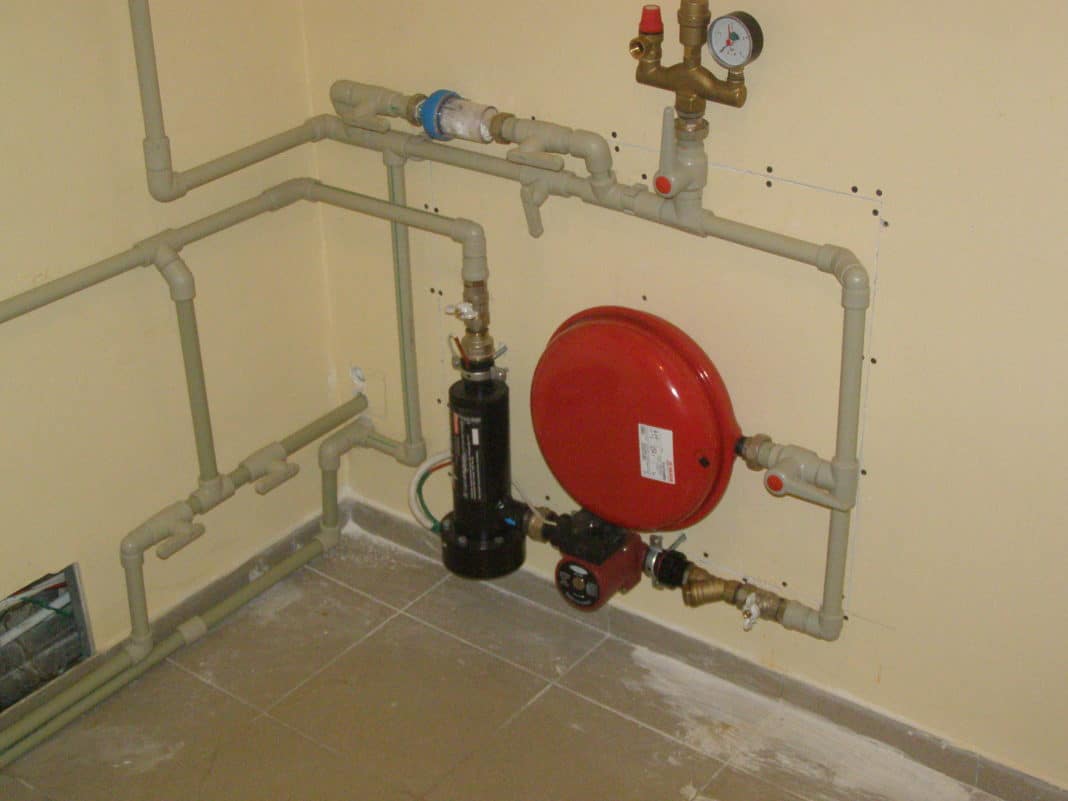

Установка и подключение оборудования
Сложнее всего произвести подключение конструкции к электрической сети. Так как приходится иметь дело с обогревательными приборами, придется устанавливать вход на 3 фазы.
Непосредственно в самом электрическом щитке нужно будет установить ряд систем:
- автомат;
- реле;
- тумблер;
- предохранитель;
- датчик температуры;
- различные кнопки управления;
- магнитные пускатели и ряд других элементов, если в них имеется необходимость;
В обязательном порядке делают заземляющий контур. Для этого необходимо взять металлический штырь или арматуру, диаметр которой должен составлять приблизительно 15-20 мм, к нему прикрепляют металлический болт. Такую конструкцию размещают под полом жилого дома и пропускают к нему провод, идущий от электрического щитка.
Лучшие электрические котлы цена-качество (на 220 В)
В этой категории представлена техника, которая работает от стандартной бытовой сети 220 V (одна фаза). При подключении рекомендуется проверить соответствие поперечного сечения проводки заявленной максимальной мощности. Аналогичные ограничения учитывают при выборе автомата. Рекомендуется использовать отдельное защитное устройство, чтобы предотвратить повреждение оборудования в процессе эксплуатации.
1. ЭВАН Warmos-IV-6 6 кВт одноконтурный
Популярная модель электрического котла от ЭВАН занимает четвертую позицию в ТОПе с учетом суммарной оценки функциональных параметров. Эту модель наиболее часто выбирают для частного дома или квартиры. Уменьшенный нижний уровень настройки (от +5°C) позволяет использовать оборудование для питания системы теплых полов. Точное поддержание заданной температуры с применением внешнего термостата позволяет экономно расходовать электроэнергию. Специальные схемотехнические решения обеспечивают работоспособность котла при значительном падении напряжения в сети 220 V. Предусмотрена защита от повреждения при заморозках.
Плюсы:
Минусы:
вес – 15 кг.
2. Protherm Скат RAY 9 KE /14 9 кВт одноконтурный
Этот одноконтурный электрический котел Protherm Скат подойдет для небольшого частного дома, так как в максимальном режиме обеспечивает тепловую мощность до 9 кВт при КПД 99,5%. При оценке стоимости следует учесть наличие следующих компонентов:
- электронного управления с подключением к внешнему термостату;
- циркуляционного насоса;
- воздухоотводчика;
- расширительного бака емкостью 8 л;
- защитного устройства от замерзания;
- термометра;
- автоматизированной системы диагностики неисправностей.
Котел рассчитана на подключение к водопроводу с напором не более 3 бар. Однако при чрезмерном повышении давления повреждение предотвратит встроенный предохранительный клапан. Цена модели около 30000 рублей.
Плюсы:
- лучший отопительный электрический котел по функциональной комплектации;
- надежность в работе (из отзывов);
- наличие самодиагностики;
- экономичное потребление электроэнергии;
- удобство и точность управления;
- минимальный уровень шума.
Минусы:
высокая цена (частично оправдана хорошим оснащением в базовой комплектации).
3. Рэко 6П 6 кВт одноконтурный
Эта модель занимает высокую позицию в списке лучших электрокотлов не только по безупречному внешнему виду. Удобная возможность программирования рабочих режимов. При необходимости – допустимо подключение внешних управляющих устройств. Котёл подходит для питания теплых полов, так как в нижнем регистре предусмотрена регулировка температуры от +10°C до +35°C (максимум +85°C). Автоматика защищает оборудование от перегрева и замерзания.
Плюсы:
- современный дизайн;
- программирование температурных режимов;
- возможность подключения «теплого пола».
Минусы:
существенные недостатки по отзывам покупателей отсутствуют.
4. Ferroli LEB 6 6 кВт одноконтурный
Этот 6-киловатный котёл выполняет свои функции в автономном режиме без тщательного контроля со стороны пользователей. Специальными устройствами обеспечена защита от следующих неблагоприятных ситуаций:
- замерзания;
- блокировки циркуляционного насоса;
- перегрева;
- образования в теплообменнике газов;
- повышения давления.
Температура теплоносителя поддерживается в диапазоне от +30°C, поэтому допустимо подключение только стандартных радиаторов отопления. Цена около 35000 рублей.
Плюсы:
- экономичный котел в хорошей комплектации;
- удобное электронное управление с информационным дисплеем;
- универсальное подключение к сети 220 V / 380 V;
- объемный расширительный бак (10 л);
- лучшее качество сборки и комплектующих;
- точность в работе и стабильное поддержание температуры;
- насос, воздухоотводчик и другие функциональные компоненты в базовой комплектации.
Минусы:
- солидный вес (28,6 кг);
- не подходит для подключения теплого пола.
Электрический котел для отопления дома
Преимущества установки центрального электрического отопителя:
- Применение других видов топлива параллельно с электричеством.
- Возможность встроить в уже существующую систему отопления.
- Экономия на нагревателях.
- Простота конструкции и ремонтопригодность.
- Экономия при наличии дифференцированных тарифов на отопление.
- Низкая стоимость оборудования, возможность дистанционного контроля.
- Доступность технологии, возможность собрать отопитель своими руками.
- Возможность установки в систему отопления частного дома и подсобных помещений.
- Оптимальное решение при наличии альтернативных источников энергии: солнечной панели или ветрогенератора.
Устройство электрокотла
Есть различные методы реализации электрического котла, но любой содержит три компонента:
- Нагреватель.
- Корпус.
- Группа управления и безопасности.
Различия электрических котлов, как правило, это вариации этих параметров и опций.
Когда целесообразно монтировать в доме два котла?
О преимуществах комбинированной системы рассказывается ниже, и каждый сможет оценить все ее плюсы самостоятельно. Но в ряде случаев без нее не обойтись, если думать о комфортности проживания.
- Нехватка мощности основного агрегата. Типичный случай, когда выбор отопительной установки делается без консультации с профессионалом, с ориентацией лишь на ее возможности и обогреваемую площадь. При расчетах учитывается еще ряд параметров, игнорирование которых приводит к тому, что смонтированный в доме прибор не может в некоторых ситуациях обеспечить качественное отопление. Более подробно о нюансах приобретения котлов рассказывается здесь.
- Повышение функциональности системы. Даже если котел твердотопливный относится к моделям длительного горения, то спустя определенное время подбрасывать в топку дрова (уголь) все-таки нужно. Когда наступит этот момент? По известному закону, в самый неурочный час, например, под утро. Автоматический перевод контура на работу с электрическим прибором избавляет хозяина от необходимости вставать среди ночи, чтобы загрузить в твердотопливный агрегат «горючее».
Вопрос выбора конкретных моделей для своего дома, с учетом особенностей строения и схемы отопления, требует отдельного рассмотрения. Он не настолько простой, как кажется, и чтобы не ошибиться, желательно проконсультироваться со специалистом в этой сфере. Сортамент отопительных приборов огромный, и, не обладая необходимыми знаниями, трудно сделать рациональную покупку.
Определяемся с типом электрического котла
Если принято решение о приобретении и установке котла, работающего на электричестве, потребуется прежде всего определиться с типом такого оборудования. На рынке представлены 3 основные разновидности: ТЭНовые, электродные и индукционные.
ТЭНовые
Модели, в которых преобразование электрической энергии в тепловую осуществляется с использованием трубчатого электрического нагревателя, являются самыми распространенными. Как правило, в корпусе ТЭНовых моделей уже присутствуют все необходимые элементы системы отопления: расширительный бак, циркуляционный насос, предохранительный клапан, воздухоотводчик и т.д.
Среди всех типов электрокотлов мы рекомендуем именно ТЭНовые. Они не требовательны к системе, универсальны и практичны, выбор ТЭНовых моделей на рынке России огромен. Единственным их недостатком является склонность к образованию накипи на ТЭНах, что приводит к большим энергозатратам на нагрев до прежней температуры. В зависимости от жесткости воды, нагревательные элементы желательно менять каждые 4-6 лет.
| Фото | Модель | Особенности | Стоимость, руб. |
| Рэко9П | Одна из самых бюджетных настенных одноконтурных моделей. Электронное управление, но наличие всего 3 режимов работы, вместо поградусной регулировки температуры. Максимальная температура нагрева теплоносителя 85˚С. | 19 000 | |
| Navien EQB 12HW | Один из лучших электрокотлов для отопления частного дома площадью 80 м2.Благодаря наличию защиты от замерзания изделие можно использовать на даче, когда отопление помещения осуществляется нерегулярно. | 36 000 | |
| Kospel EKCO.A-12 | Одноконтурный котел мощностью 12 кВт. Устройство позволяет подключить внешнее управление, что значительно упрощает контроль над режимами работы прибора. | 26 000 |

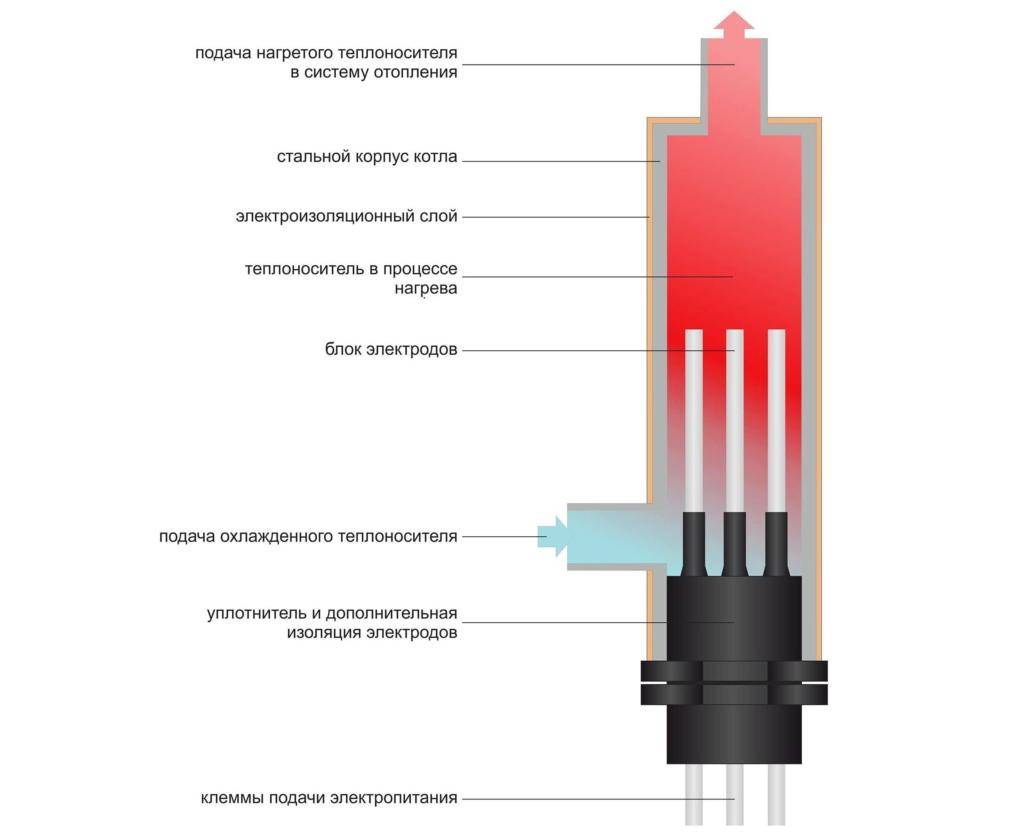

Электродные (ионные)
В электродных котлах нагревательным элементом служит теплоноситель. Благодаря проводимости тока между электродами, находящимися в жидкости, возникает движение заряженных частиц. В результате этого эффекта и происходит повышение температуры воды. Ионные котлыне занимают много места, быстрее нагревают жидкость.
Однако недостатков у них немало и использовать их в бытовой системе отопления рискуют не все. Во-первых, необходим специальный теплоноситель (электролит), который часто продают сами производители ионных электрокотлов. Во-вторых, в корпусе электродных моделей находится исключительно нагревательный элемент, что и объясняет их низкую стоимость. Все остальные элементы системы нужно покупать и устанавливать отдельно. Ну и в-третьих, установка такого котла подразумевает высокие требования к заземлению.
| Фото | Модель | Особенности | Стоимость, руб. |
| Гейзер 9 | Одна из самых компактных и бюджетных моделей. Котел имеет небольшой вес (5 кг) и габариты, что позволяет разместить его практически в любом подходящем помещении. | 7 800 | |
| Beril-9Ion | Недооцененная модель мощностью 9 кВт латвийского производителя.Отличается надежностью и многофункциональной как для такого ценового сегмента автоматикой с плавной регулировкой мощности, экономичными режимами работы, возможностью подключения комнатного термостата или GSM-модуля для дистанционного управления. | 8 000 |
В ионных котлах отсутствует нагревательный элемент, поэтому, при правильной эксплуатации, такие изделия не ломаются на протяжении всего срока эксплуатации.
Индукционные
В индукционных котлах также отсутствует ТЭН. Передача энергии в таких устройствах осуществляется посредством переменного магнитного поля. В результате такого воздействия происходит нагрев металлической поверхности бака с теплоносителем. Способ преобразования электрической энергии в тепловую также является одним из самых безопасных. Кроме того, благодаря отсутствию нагрева излучающей катушки, индукционные котлы можно эксплуатировать в течение продолжительного времени без поломок и снижения эффективности нагрева теплоносителя.
Однако на практике применение столь дорогостоящих и малофункциональныхэлектрокотлов оправдано лишь в промышленной или коммерческой сфере. В бытовой системе отопления индукционные электрокотлы оправданы лишь при необходимости использования в качестве теплоносителя антифриза.
| Фото | Модель | Особенности | Стоимость, руб. |
| ВИН 7 | Эта модель подходит для отопления помещений, площадью 70 – 80 кв. м. Прибор оснащается датчиком температуры, пультом управления и циркуляционным насосом. Вес котла – 24 кг. | 35 000 |
