Принцип работы и выбора бойлера косвенного нагрева

Как рассчитать объем бойлера косвенного нагрева

Описание схем, представленное выше, требует правильного расчёта. Нагревательный прибор необходим для поддержания температуры воды на одном уровне.

Для того чтобы провести расчёт, необходимо рассмотреть пример такого действия. Будет взята за основу семья из 4-х человек, где ежедневно потребляется большой объём тёплой воды.

Мытьё посуды в 1 минуту отнимает примерно до 3 литров горячей воды. Если сюда прибавить полоскание, тогда уйдёт времени примерно 8 минут. Мытьё после двух приёмов пищи в день потребует примерно 48 литров (3*8*2). Получается, что в неделю расход воды на мытьё посуды будет оставлять 48*7=336 литров.

Все члены семьи за неделю принимают ванну 3 раза. На 1 человека в среднем уходит порядка 80 литров воды. За неделю семья из 4 человек на водные процедуры тратит 4*3=12*80=960 литров

В остальные 4 дня в неделю каждый член семьи принимает душ. Среднее время процедуры составляет 10 минут. Расход воды в минуту составляет 8 литров. В неделю один член семьи расходует 4*10*8= 320 литров. Получается, что семья в неделю тратит на душ 320*4=1280 литров.

Все члены семьи в совокупности на мелкие бытовые действия в день расходуют до 40 литров воды. В неделю этот показатель будет оставлять 280 литров.

В итоге семья из 4 человек тратит воды в неделю в объеме примерно 336+960+1280+280=2856 литров. С учётом погрешностей и непредвиденных расходов цифру лучше округлить до 2900 литров. Расход в бойлере рассчитывается по часам. Поэтому необходимо все пересчитать в единицах. Для этого полученный объём делим на количество дней и на 24 часа – 2900/7/24=17 литров за час расходует семья.

Для расчёта соотношения температуры и мощности получаем следующий показатель 17*0,0375=0,637кВт в час.

Работа проточного водонагревателя

Прежде чем рассматривать, как работает стандартный проточный водонагреватель, стоит показать его предшественника – накопительный нагреватель воды. Его работа проста и понятна. В большой резервуар заливается вода, там она нагревается до нужной температуры и расходуется по мере необходимости.

Но у такого накопителя есть существенные недостатки. Разовое потребление горячей воды ограничено объемом накопительной емкости. Если эту воду использовали, приходится ждать, когда нагреется следующая порция. Поэтому накопительный бак желательно иметь побольше, но тогда возникают проблемы с его размещением.

Плюс к этому нагреватель постоянно расходует электричество для поддержания заданной температуры в резервуаре.

Этих недостатков лишен водонагреватель проточной воды.

Принцип действия любого проточного водонагревателя

Как следует из названия, в устройстве происходит нагрев протекающей воды. Когда водой не пользуются, то и нагреватель не работает.

У проточного нагревателя тоже есть емкость, в которой происходит нагрев воды. Но, в отличие от накопительного, резервуар не занимает много места и может быть установлен практически в любом удобном месте.

Проточная вода поступает в резервуар, в котором расположены мощные нагревательные элементы. Мощность нагрева обычно зависит от скорости течения воды и обеспечивает непрерывное поступление на выход воды, нагретой до 40–60°С. Все элементы нагревателя расположены в едином корпусе, который встраивается в пристенные шкафы или крепится на стену.

Проточный водонагреватель, закрепленный на стене под раковиной

Как устроен внутри проточный водонагреватель, показано на рисунке.

Схема внутреннего устройства электрического нагревательного проточника

Виды водонагревателей проточного типа

По способам нагрева устройства подразделяются на:

  • электрические;
  • газовые;
  • жидкостные (дизельные);
  • твердотопливные (дрова, уголь).

Нагреватели на жидком и твердом топливе встречаются редко.

Устройства с газовым нагревом находят свое применение, особенно в домах, где до сих пор установлены газовые колонки. Несомненным преимуществом газовых вариантов нагревателей является низкая цена обслуживания – цены на газ невысоки. Но и недостатки у газовых обогревателей тоже существенные:

  • газовые приборы по безопасности уступают электрическим;
  • для удаления продуктов сгорания газа требуется надежная вентиляция;
  • газовый водонагреватель включается только при напоре воды, превышающем 1,5 литра воды в минуту;
  • газовое оборудование требует регулярных осмотров специалистом.

Но самыми распространенными являются электрические нагреватели. Они безопасны, в них доступно несколько режимов регулировки нагрева. Что касается доступности – мало найдется жилых помещений, к которым не подведено электричество.

Поэтому дальнейшее рассмотрение проточных вариантов будет относиться только к электронагревателям.

Типовые характеристики электрических нагревателей проточного типа

  • Мощность – от 3 до 20 кВт. Но мощным устройствам требуется трехфазная электрическая сеть напряжением 380 В. В домах со старой проводкой может стать проблемой применение нагревателей даже средней (4–6 кВт) мощности. Возможно, придется провести выделенную линию питания.
  • Габаритный размер проточных устройств не превышает 400 мм. Примерные размеры – 350 х 200 х 100.
  • Температура нагрева воды составляет 30–45°С. Это не температура самой воды на выходе нагревателя, а показатель изменения температуры на выходе, по сравнению с входом. Следует помнить, что входная температура холодной воды меняется в зависимости от времени года.
  • Производительность проточников средней мощности составляет 2–6 л в минуту нагретой воды

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Выбор редакции

Для удобства сравнения внесем основные характеристики в таблицу и определимся с наиболее удачными моделями. Чтобы было понятнее, мы выбираем бойлер для 1-2 чел., 2-4 чел., 4-6 чел. (отмечены в таблице ниже полужирным сверху-вниз, соответственно). Т.к. далеко не все производители придерживаются единых стандартов при оформлении технической документации, например, не все указывают значение производительности в проточном режиме, то мы вводим характеристику N. Она показывает отношение единицы мощности на 1 л. воды. Т.е. мы просто взяли и поделили указанные производителем мощности на полезный объем накопителей. Чем больше эта величина, тем быстрее осуществляется нагрев.

Принцип работы БКН

Алгоритм работы бойлеров основан на нагреве воды, поступающей из системы ХВС, теплоносителем от различных источников теплоты. В зависимости от устройства нагревательных элементов (змеевик или встроенная емкость) циркуляция теплоносителя имеет разные алгоритмы.

В случае нагрева воды змеевиком подача теплоносителя производится в его верхний патрубок, отвод – с нижнего патрубка. Эта схема оптимально реализует процесс теплоотдачи – сначала тепло отдается более горячим верхним слоям воды, затем частично остывший теплоноситель нагревает нижние, холодные слои воды.

В случае встроенной емкости алгоритм циркуляции имеет другой характер. Нагреваемая вода находится во встроенном резервуаре, он омывается теплоносителем по направлению сверху-вниз, бак находится как бы в горячей водяной «рубашке». Поверхность теплообмена в этом случае больше, чем в случае со спиральным змеевиком, скорость нагрева выше.

Производительность БКН зависит от тепловой мощности теплообменника, площади теплопередачи. Чем больше поверхность теплообмена змеевика или встроенного бака – тем больше производительность агрегата по горячей воде.

Немаловажным фактором является расположение бойлера – его рекомендуется размещать максимально близко к источнику тепла. В этом случае теплоноситель преодолевает путь с наименьшим гидравлическим сопротивлением, тепловые потери имеют минимальное значение.

Для повышения комфорта при использовании горячей воды многие модификации БКН оснащаются контуром рециркуляции. К патрубку бака подключается циркуляционный насос малой мощности, он обеспечивает постоянное движение горячей воды по кольцевой схеме. При открытии смесителя в любой зоне системы присутствует горячая вода, не требуется сливать ее для достижения нужной температуры.

Для экономии электроэнергии насос рециркуляции может оборудоваться таймером включения. В этом случае задается режим включения в утренние часы – за 1-2 часа до начала потребления. Контур прогревается за это время, не требуется круглосуточная работа насоса.

Бойлеры косвенного нагрева подключаются к различным тепловым источникам, в разные системы отопления – открытую и закрытую, обычно имеют приоритет перед отоплением. Более подробно схемы подключения оборудования рассмотрены в отдельной статье.

Как выбрать бойлер косвенного нагрева?

Главный параметр такого устройства – это его полезный объем. На числовое значение этого параметра влияет много факторов:

  • количество жильцов дома, потребляющих горячую воду;
  • привычки жильцов;
  • режим их жизни и т.д.

Исходя из «таких параметров» тяжело определить точное значение объема. Поэтому, рассчитывая объем, принимают примерно 80 л на одного жильца. Линейка объема устройств такого типа довольно широка: от 200 до 1500л. Однако выбирать нагреватель со значительным запасом объема нерентабельно, так как увеличатся расходы на энергоносители. Да и само устройство «растет в цене» с ростом его объема.

Второй немаловажный параметр — расход теплоносителя через контур нагрева (данные из техпаспорта устройства). В процентном соотношении он не должен быть большим 40% от общего потока через отопительный котел.

Следует обратить также внимание на материал, из которого изготовлена емкость, и на качество его изготовления. Нагреватели с баком из «нержавейки» обладают наибольшим «долголетием» и ценой

Важным моментом может быть возможность демонтажа внутреннего теплообменника для его очистки.

Теплоизоляция должна быть пенополиуретана или из минеральной ваты.

Брэнд производителя нагревателя и виды материалов его производства наряду с перечисленными факторами играют значительную роль в формировании цены. Современный рынок теплотехники насыщен предложениями широчайшего спектра параметров.

Система управления

Электронное управление

Управление и защита устройства могут осуществляться с помощью микропроцессора. Имеется ЖК-экран (возможно, с сенсорной панелью).

Необходимый температурный режим можно задавать и регулировать при помощи индикаторов и клавиш. В этом случае температуру можно выставлять точно, ее значение отображается на экране. Конечно, это удобнее, но ремонт и покупка такого оборудования ) обойдется дороже.

Простой механический термостат

В простых моделях устанавливается обычный переключатель, который может быть в виде круглого регулятора или кнопки.

Конструкция очень простая, что обеспечивает высокую надежность устройства

С его помощью, можно изменить нагрев с 60 градусов на нужное значение градусов. Невозможно установить точное значение температуры, оно будет выдано с погрешностью в несколько градусов.

Как правило, эти механические регуляторы являются сменными, часто можно подобрать аналог в случае выхода из строя. Их замена проста и не требует помощи специалистов по обслуживанию.

Как подобрать косвенный бойлер?

Смысл использования косвенных нагревателей в том, чтобы не иметь привязки к электросети, подключение к которой для большой мощности теперь «влетает в копеечку» и занимает время, а иногда просто технически невыполнимо. Другой мотиватор – это получить экономию для ГВС от разницы в цене между электричеством и другими видами энергоносителей: газа, отопительного мазута или твердого топлива разных видов.

Однако, как было указано выше, при выборе косвенного нагревателя обычно требуется больший единичный объем и большая тепловая мощность, чем для электробойлеров, чтобы время нагрева необходимой максимальной разовой порции воды не превышало 1 час, а также выполнялось условие максимальной близости к котлу. Это отражается в цене «косвенника» вместе с обвязкой относительно большей мощности.

Считается также, что эти аппараты приобретать экономически нецелесообразно, если расход горячей воды мал, и в среднем горячий водоразбор не более 1,5 л/мин. Тогда проще обойтись локальными проточными электронагревателями или электробойлерами, так как общая стоимость самого «косвенника» и его обвязки заметно превысит общую экономию от применения другого вида топлива по сравнению с ценой электричества за весь срок эксплуатации.

Следует помнить, что меньшее время нагрева имеют баки со змеевиковым теплообменником увеличенного размера. Например, фирма Eldominvest предлагает широкий выбор «косвенников» с увеличенным змеевиком серии ECO с объемом от 80 до 1000 л, настенных и напольных, со встроенным ТЭНом для дополнительного нагрева или без. Есть варианты с двумя змеевиками – для подключения к двухконтурному котлу, причем тоже – с ТЭНом или без него. Фактически, модельный ряд косвенных баков-нагревателей Eldom ECO охватывает очень широкий круг вариантов применения.

В баках бойлеров косвенного нагрева Vaillant разной емкости расположены теплообменники сложной формы, которые лучше и быстрее нагревают воду. Приборы просты в использовании. Без них не обойтись, если отопительные котлы работает на природном газе или твёрдом топливе. Модели типа Vaillant auroSTOR специально рассчитаны на подключение контура гелиосистемы с максимальной долговременной производительностью по горячей воде 664 л/ч. А модельx – это косвенный водонагреватель специально для работы с тепловым насосом.

Бойлеры косвенного нагрева Viessmann Vitocell 100-W типа CUGA предназначены для приготовления горячей воды в сочетании с настенными котлами и обладают низкими тепловыми потерями благодаря высокоэффективной теплоизоляции. Этот коррозионностойкий стальной емкостный водонагреватель с внутренним покрытием Ceraprotect осуществляет нагрев всего объема воды нагревательной спиралью, достигающей дна водонагревателя. Особенно рекомендуется для установок с температурой подачи греющего контура до 110°С, повышенным избыточным рабочим давлением в греющем контуре до 1 МПа и с температурой воды в контуре ГВС до 95°С, то есть для работы в паре с газовым или твердотопливным котлом.

Косвенные бивалентные емкостные водонагреватели Vitocell-B 100 CVB компании Viessmann с эмалевым покрытием бака Ceraprotect объемом 300, 400 и 500 л оснащены двумя змеевиками греющего контура и рассчитаны на основную работу с фототермальными панелями. Через нижний теплообменник производится нагрев теплом от солнечных коллекторов, через верхний, при необходимости, можно осуществлять дополнительный нагрев водогрейным котлом. Такие баки косвенного нагрева можно активно использовать и летом, и зимой. Причем по выбору заказчика они поставляются с электронагревательной вставкой, которую можно использовать в качестве альтернативного источника тепла или для догрева по запросу. Змеевик греющего контура достигает дна водонагревателя, благодаря чему подогревается весь объем воды.

Если вам нужны качественные, но менее дорогие бойлеры косвенного нагрева, чем немецкие бренды, рекомендуем поближе познакомиться с продукцией чешской марки Protherm, входящей в состав Vaillant Group. Например, емкостные настенные водонагреватели Protherm WEL серии ME выпускаются объемом 100 – 150 л для работы как с одноконтурным, так и с двухконтурным котлом. Есть модели с ТЭНом. Потери тепла в состоянии готовности не превышают 1,6 кВт·ч за сутки. Косвенные бойлеры Protherm серии FE BM среднего объема выпускаются в напольном исполнении, а баки Protherm серии B S изготавливаются в стационарном исполнении и имеют объем до 500 л.

Технические характеристики и другие особенности косвенных водонагревателей следует уточнять со специалистами дистрибьюторов этих марок.

Сравнительный анализ нагревателей воды накопительного и проточного типа

Когда выбирается водонагреватель проточный или накопительный, что лучше поможет узнать сравнение затрат на их эксплуатацию. Нужно также рассмотреть особенности подключения и сколько людей они смогут обеспечить подогретой водой.

На затраты обеспечения людей нагретой водой влияет её расходуемый объем непосредственно жильцами дома. От культуры потребления тоже значительно зависят эксплуатационные расходы. Если нагретая вода используется разумно, люди руководствуются исключительно здравым смыслом, затраты уменьшаются. Когда её включают по делу и без дела, финансовые расходы существенно увеличиваются.

При расчёте эксплуатационных затрат учитывается, что за нагревательными устройствами проточной воды по сравнению с баками-бойлерами не требуется осуществлять регулярный уход. В них нет необходимости выполнять периодическую замену греющих элементов. По этим причинам эксплуатация проточных систем дешевле, чем накопительного оборудования.

Затраты на эксплуатацию бака-бойлера больше, чем расходы при использовании проточного нагревателя

Источник

Приборы для нагрева проточной воды отличается энергоёмкостью. Поэтому воду рекомендуется использовать максимально экономично. Только так получится уменьшить количество средств, необходимых на её нагрев. Разумно эксплуатировать также можно и бойлер с накопительным баком. Поэтому необходимо подобрать приемлемый уровень расхода подогретой воды на отдельно взятом объекте.

Особенности установки

Решая, водонагреватель проточный или накопительный, что выбрать, нужно всегда помнить о необходимости создания дополнительного водопроводного контура при монтаже бака-накопителя. Без него невозможно эксплуатировать такие бойлеры. Протяжённость водопроводного контура зависит от места установки водогрейного накопителя.

При этом некоторые проточные нагревательные приборы можно смонтировать вместо смесителя на раковине в ванной или крана в кухонном помещении. При использовании такой разновидности устройств для них не нужно прокладывать дополнительный водопровод. Однако большинство моделей водогрейного проточного оборудования устанавливается максимально близко к водоразборной точке.

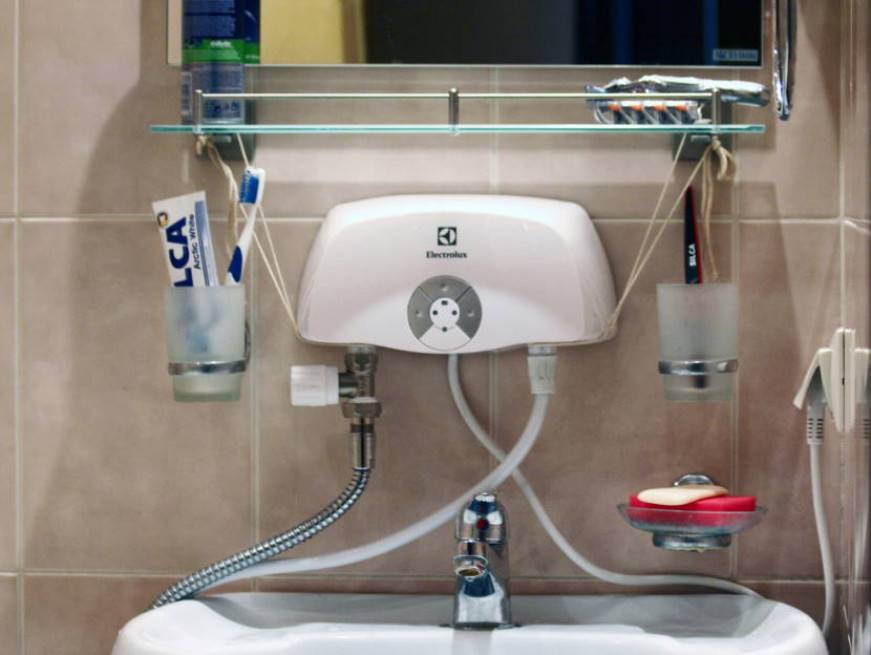

Проточный водонагреватель, установленный возле раковины

Источник

Обеспечение потребностей потребителей

Одной из задач, которую требуется решить при подборе водогрейного оборудования – это обеспеченность горячей водой всех жильцов. Когда семья состоит из 2 или даже 3 человек, подойдёт проточный нагревательный прибор. Можно даже выбрать маломощное оборудование. При этом оно будет подогревать воду только для одной водоразборной точки. Поэтому жильцы дома смогут её использовать исключительно по очереди.

Приступаем к созданию бойлера

В первую очередь нужно подготовить емкость, которая будет выступать в роли бака для воды. В принципе, подойдет любой, даже не герметичный металлический бак, изготовленный из нержавеющего материала – стальной или эмалированный. Можно даже взять пластиковый бак, но с одним условием – он должен быть изготовлен из пищевого пластика, не выделяющего вредных веществ в окружающую среду при нагреве. Если бак металлический, для работы с ним понадобится аппарат для сварки.

Эмалированные или стеклокерамические баки не слишком прочны, и довольно скоро их придется заменить, поэтому емкость из нержавеющей стали окажется предпочтительнее.

Экономичный и простой способ – взять в качестве бака газовый баллон: при помощи болгарки его нужно разрезать на две половины, очистить и покрыть грунтовкой, после чего сварить обратно в единое целое. В крайнем случае можно обойтись и без всей этой процедуры, но стоит приготовиться к тому, что вода еще долгое время будет иметь сильный запах газа.

Следующий этап создания бойлера – теплоизоляция стенок его бака. Чтобы снизить уровень обыкновенной теплоотдачи, понадобится хорошая теплоизоляция. К слову, удобнее будет сделать все это до монтажа бака. Чтобы изолировать бак, подойдет любой материал, даже монтажная пена. Стекловату или другой утеплитель можно укрепить на баке при помощи веревки, проволоки, клея. Чтобы изоляция работала, должно быть соблюдено условие – изолирующий материал должен покрывать всю поверхность емкости с водой. Есть еще один вариант улучшения теплоизоляции – бак меньшего размера установить в баке размера большего, а между ними уложить слой изолирующего материала.

Сделать змеевик можно из любой небольшой трубы, будь она пластиковая или металлическая. Затем задача усложняется – трубу нужно намотать на какой-нибудь цилиндрический объект, например, бревно или другую трубу. На концы намотанной спирали устанавливаются резьбовые фитинги. Спираль из трубы не должна быть слишком плотной, так как в процессе работы змеевик будет покрываться накипью, да и снять его будет сложно. С самого же бойлера снимать и очищать змеевик нужно, как минимум, раз в год.

После того, как все элементы водонагревателя будут готовы, наступает время собирать бойлер. В выбранном баке делается два отверстия – для входной трубы с холодной водой и для выходной, которая будет подавать нагретую воду. Возле отверстий крепятся краны. В принципе, отверстия можно делать в любом месте бака, но в практическом применении гораздо удобнее, если труба с холодной водой будет подключена снизу, а труба для подачи нагретой – с верху. В самом низу бака монтируется патрубок слива, через который можно будет полностью удалить воду из бака при необходимости, например, для чистки или ремонта.

Затем нужно вырезать отверстия для змеевика, а к стенке бака приварить штуцера из металла, имеющие резьбовое соединение, к которым и будет крепиться сам змеевик.

Обязательно проверяется герметичность этой трубки, а особенно тщательно эта процедура должна осуществляться, если в роли теплоносителя будет использоваться антифриз или другое потенциально опасное для здоровья человека вещество. Проверить герметичность можно, перекрывая одно отверстие и подавая компрессором в другое сжатый воздух. Змеевик при проверке нужно слегка намочить мыльной водой. Если герметичности нет, трубку змеевика нужно пропаять еще раз.

Для того, чтобы тепло из бака никуда не уходило, его нужно закрыть крышкой на защелках. Крышку также нужно утеплить изолирующим материалом. Вот и все!

Бойлер косвенного нагрева своими руками остается только установить и использовать!

Типы электрических водонагревателей

Наиболее экономичный способ нагрева холодной воды — это использование газовой колонки, но в большинстве случаев этот нагревательный прибор просто невозможно установить. В многоэтажных домах чаще всего отсутствуют специальные системы отвода отходов горения природного газа, а многие частные дома и дачи не газифицированы. Поэтому в этом случае монтаж электрических приборов для получения горячей воды не имеет альтернативы. Все электрические водонагреватели делятся всего на два типа: накопительные (бойлеры) и проточные. Ниже мы кратко рассмотрим принцип действия каждого типа по отдельности.

  1. Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.
  1. Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.

Эти два типа электрических водонагревателей могут иметь различное исполнение. Существуют приборы с косвенным нагревом, где тепловая энергия передается воде через дополнительный теплоноситель в теплообменном модуле. В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике. Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.

Но все эти устройства намного дороже, поэтому в основном используются проточные и накопительные водонагреватели с прямым подогревом воды нагревательными элементами сопротивления, то есть ТЭНами. Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования. Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.

Преимущества проточного водонагревателя

Проточник отличается от бойлера тем, что нагревает воду не постепенно, а сразу, — за то короткое время, что она через него протекает. Такой принцип позволяет выиграть в следующем:

  1. Большой бак с толстой теплоизоляцией не нужен, так что водонагреватель представляет собой небольшое изделие, для которого легко можно найти место даже в самом тесном помещении.
  2. Из предыдущего пункта вытекает снижение стоимости прибора.
  3. По причине небольших габаритов и массы проточный водонагреватель гораздо проще устанавливается, чем бойлер.
  4. Горячую воду проточник может поставлять без перерывов и сколь угодно долго. В случае же с бойлером после того, как будет израсходован запас нагретой воды (к примеру, пользователь принял душ или наполнил ванну), приходится ждать достаточно долго нагрева новой порции.
  5. Производимое проточником тепло тут же расходуется по назначению, в то время как бойлер, пребывающий в режиме ожидания со значительным запасом горячей воды, даже при самой толстой теплоизоляции часть тепла теряет.

Но нельзя не отметить и некоторые особенности таких приборов:

  1. Нагрев воды в проточном режиме требует значительной мощности. Самые слабенькие из проточников потребляют 3,5 кВт электричества. Более мощные аппараты — 5 или 7 кВт. Обычная квартирная проводка на такую нагрузку, как правило, не рассчитана (за исключением домов с электроплитами), поэтому приходится тянуть от распредщита отдельный провод. В этом отношении проточники проигрывают бойлерам, которые в большинстве своем могут включаться в обычную розетку.
  2. Можно отметить и повышенную опасность поражения током, обусловленную сочетанием высокой электрической мощности и присутствия воды. Правда, производители предусматривают на сей счет меры безопасности (об этом ниже).
  3. Даже при мощности в 7 кВт производительность проточного водонагревателя оставляет желать лучшего. Изготовители указывают очень заманчивые цифры — от 3 до 5 л/мин, но нужно понимать, что при таком расходе из водонагревателя будет литься отнюдь не кипяток.

Реально оценить производительность проточного водонагревателя поможет простая формула из школьного курса физики:

Q = c * m * dT,

Где

  • Q — мощность водонагревателя, Вт;
  • С — теплоемкость воды, принимаем с = 4200 Дж/кг*С;
  • M — масса воды, протекающая через прибор за 1 сек, кг/сек (это то же самое, что л/сек, поскольку 1 литр воды весит 1 кг);
  • dT — разность температур, C.

При прохождении через проточный водонагреватель вода нагревается моментально

Из приведенной формулы определяем секундную производительность:

M = Q / (c * dT).

Нетрудно подсчитать, что в зимнее время, когда температура воды в водопроводе падает до +7С, проточник мощностью 7 кВт сможет подогревать ее до +40С (температура, комфортная для принятия душа) с производительностью:

M = 7000 / (4200 * (40 — 7)) = 0,05 л/сек = 3 л/мин.

Не так уж много, если учесть, что обычно расход воды для душа составляет 5 – 6 л/мин. Бойлер же может обеспечить любую производительность, хотя и в течение ограниченного времени.

Таким образом, для постоянного применения более практичным можно считать бойлер, то есть накопительный водонагреватель. Если же прибор нужен для того, чтобы перебиться непродолжительное время без централизованного горячего водоснабжения, более целесообразной будет покупка проточника.

Лучшие модели вместимостью до л

Эти водонагреватели отлично подойдут для большой семьи или небольшого предприятия. Запас воды достаточен для принятия ванны всеми членами семьи.

Gorenje KGV 300-1

Накопительный водонагреватель косвенного устройства подходит для обеспечения сразу нескольких точек водоразбора. Максимальная температура воды +85 С. Для защиты бака от коррозии предусмотрено внутреннее двухслойное эмалевое покрытие. Для обеспечения экономичной работы предусмотрено подключение в систему солнечных коллекторов.

Преимущества:

  • внушительный теплоизоляционный слой;
  • экологически чистые материалы;
  • возможность работы от альтернативных источников энергии;
  • высокая производительность;
  • широкая цветовая гамма.

Недостатки:

  • большой вес;
  • только напольная установка;
  • в летний период может выходить из экономичного режима работы.

Nibe-Biawar VLM 300 KS

Полностью закрытая модель с баком из нержавейки. В системе имеется 2 термостата, предохранительный клапан, и выключатель. Прибор способен нагревать воду до +85 С, внутренняя ёмкость выполнена из кислотоустойчивой ферритовой стали. Установка напольная, подводка теплоносителя — верхняя.

Плюсы:

  • толстая бесфреоновая теплоизоляция;
  • медные гребенчатые змеевики;
  • все панели съёмные;
  • разнообразное присоединение змеевиков;
  • при необходимости можно подключить ТЭН;
  • надёжность, практичность и долговечность работы.

Минусы:

довольно высокая стоимость.

Protherm FS B300S

Отличный водонагреватель, оснащённый полным перечнем современных функций. Тут имеется повышенная антикоррозионная защита, система контроля перегрева, толстый полиуретановый тепловой изолятор, термостат, титановый анод и другие «плюшки». Агрегат довольно мощный и способен подогреть воду до 45 °C всего за 15 минут. При необходимости можно воспользоваться ТЭНом.

Плюсы:

  • удобная система подключения трубчатого нагревателя;
  • система поддержания заданной температуры;
  • подключение к рециркуляционной системе;
  • минимальный расход электричества;
  • низкие тепловые потери.

Минусы:

  • возможность работы только с котлами одноимённого производителя;
  • стоимость может показаться немного завышенной.

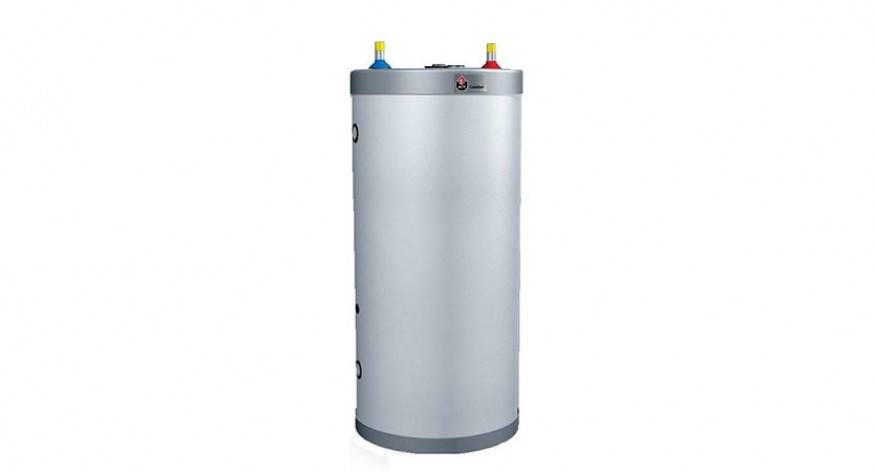

ACV COMFORT 240

Модель нагревателя системы «бак в баке» с лёгкость обеспечивает работу сразу 3 точек разбора. Внутренний бак выполнен из гофрированной нержавеющей стали, что максимально защищает прибор от накипи и коррозии.

Плюсы:

  • отлично справляется даже с очень жёсткой водой;
  • имеет не слишком большой вес.

Минусы:

  • нельзя подключить ТЭН;
  • не используется в системе рециркуляции.

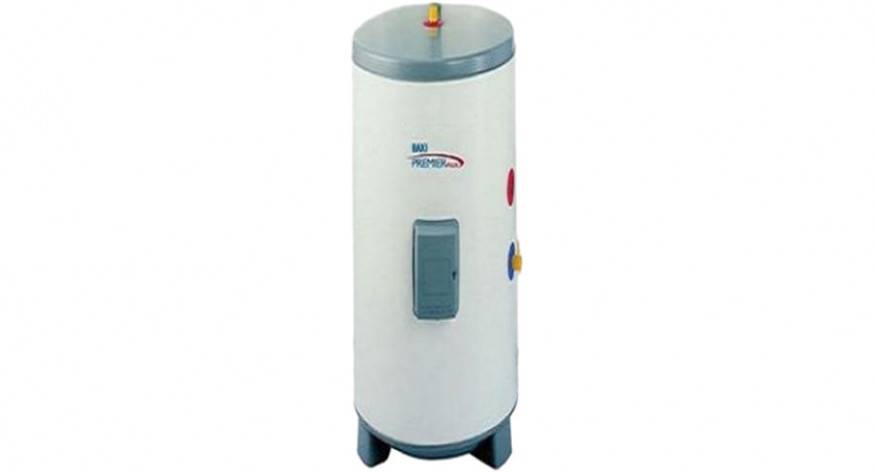

Baxi Premier plus 300

Если вам нужен водонагреватель с максимальной скоростью работы, эта модель подойдёт как нельзя лучше. Тут предусмотрен теплообменник типа «змеевик в змеевике». Кроме того, «Бакси Премьер» совместим с любыми видами котлов. Его бак выполнен из качественной нержавейки. А также имеется возможность включить агрегат в систему рециркуляции. Оборудование довольно компактно и имеет небольшой вес.

Преимущества:

  • возможность использования электрического трубчатого нагревателя;
  • малый вес;
  • небольшие габариты;
  • универсальные возможности монтажа.

Недостатки:

немного завышенная стоимость.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
