Фильтр на обратку отопления
Эта разновидность фильтрующего устройства защищает радиатор, краны и прочие элементы отопительной системы.
Фильтр «на обратку» борется с крупными частицами, которые способны засорить трубы и снизить производительность системы отопления, но бессильно против растворенных солей, которые придают воде жесткости. Они способствуют образованию накипи.
Тонкой очистки
Тонкая, или глубокая, очистка – это совокупность процессов, которые позволяют качественно очистить воду сразу несколькими типами фильтрующих элементов.
Фильтр тонкой очистки на отопление на обратку полностью извлечь загрязнения из жидкости. В нем размещаются следующие элементы с фильтрующей способностью:
- сорбенты;
- механические сита;
- мембраны;
- ионообменные смолы.
Устройство способно отфильтровывать соединения размером от 0,05 до 0,3 мм.
Наполнители и устройства фильтра для умягчения воды поэтапно удерживают примеси в часном доме и квартире, какое бы происхождение они не имели: биологическое, органическое или неорганическое.
Если устройства для грубой очистки справляются только с загрязнениями крупных размеров, то фильтр тонкой очистки для системы отопления эффективно удерживает как крупные элементы, так и мелкие, а также присутствующие в растворенном виде соединения.
Разновидности умягчителей тонкой очистки:
- тканевые многослойные (фильтр изготовлен в виде цилиндра с круговой обмоткой из жгутов или полосок из текстильной ткани);
- минеральные (с наполнителем из глины, кремнезема);
- сеточные мелкоячеистые;
- полимерные (картридж устройства содержит полипропиленовые гранулы);
- с активными углями (древесиной, торфом, скорлупой орехов).
Купить фильтр для системы отопления частного дома можно в специализированных магазинах или на сайтах.
Грязевик
Грязевые фильтры для системы отопления извлекают грязь и мусор крупного размера, содержащиеся в воде, в затем фильтруют и удаляют их.
Существуют такие типы фильтров-грязевиков:
- отстойник. Его работа обеспечивается гравитационными силами: плотные частицы, содержащиеся в жидкой среде, оседают вниз при условиях резкого повышения объема и снижения скорости, с которой движется поток;
- сетчатые. Очищение жидкости осуществляется путем ее фильтрации сетчатым устройством с отверстиями определенного размера. Если диаметр частицы превышает размер ячейки, то она задерживается фильтром;
- магнитные. Магниты в этих устройствах притягивают металлические частицы небольшого размера. Такие установки снижают риск образования накипи как на стенках труб, так и в теплообменниках приборов для обогрева помещений.
Грязевики задерживают твердые частицы, если их размер превышает 0,3 мм.
Источники
- https://magistral74.ru/about/articles/2019/12/20/gryazeviki-dlya-sistem-otopleniya.html
- https://zen.yandex.ru/media/kakprosto.ru/kak-sdelat-griazeviki-dlia-sistem-otopleniia-5aadfcc3dcaf8e143d6723ba
- https://www.tproekt.com/obzor-filtrov-dla-otoplenia-konstrukcia-vidy-i-ustanovka/
- https://otopleniehouse.ru/gryazeviki-dlya-sistem-otopleniya/
- https://stroy-podskazka.ru/otoplenie/gryazevik/
- https://StrojDvor.ru/otoplenie/ustanovka-gryazevogo-filtra-na-sisteme-otopleniya/
- https://filtrvody.com/ru/filtr-dlya-sistemy-otopleniya-chastnogo-doma-kakoy-kupit
- https://eurosantehnik.ru/filtry-dlya-sistem-otopleniya-kakie-neobxodimy.html
- https://laminatepol.ru/31446-vidy-filtrov-dlya-sistemy-otopleniya-i-kak-pravilno-provesti-ustanovku-pribora.html
Зачем нужен сепаратор воздуха для отопления: 4 преимущества
Несмотря на то что практически все современные котлы отопления уже имеют штатное устройство отвода воздуха, сепаратор воздуха отопления предлагает неоспоримые преимущества в работе по обезвоздушиванию системы.
Установка сепаратора позволяет обеспечить несколько неоспоримых преимуществ в работе, по сравнению с обычными штатными устройствами для спуска воздуха из системы.
Прежде всего, это преимущество в принципе работы – обычный воздухоотводчик сначала аккумулирует определенное количество газов и только после того, как резервуар наполнится и в нем образуется определенное давление, он откроет клапан для выпуска газов. Сепаратор действует намного быстрее – в своем корпусе он изменяет направление движения потока, отделяет частички газа, и выводит их наружу. Казалось бы, принцип одни и тот же, но сепаратор начинает работать сразу после начала движения теплоносителя в контуре. Да и отвод воздуха он осуществляет намного быстрее.
Второе преимущество заключается в том, что сводится к минимуму вмешательство в виде открывания кранов на радиаторах для спуска воздуха. Сепаратор работает непрерывно, поэтому эффект от удаления воздуха намного лучше – нет необходимости постоянно подкачивать воду в систему после каждого обезвоздушивания радиаторов.
Третий момент – для того чтобы провести очистку от скопившегося в нижней части сепаратора грязной жижи нет необходимости отключать насос и заглушать котел. Достаточно просто открыть кран-дозатор и выпустить небольшое количество загрязненного теплоносителя.
И наконец, четвертое преимущество – сепаратор обеспечивает наиболее высокую степень очистки воды от вкраплений по сравнению с сетчатыми фильтрами.
Фильтр-грязевик для отопления – выбор, установка и обслуживание
Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?
Откуда грязь в отоплении, почему нет движения жидкости
Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.
Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.
Какие фильтры применяются в системах отопления для дома
В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.
Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.
Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.
Варианты конструкций грубой очистки системы отопления
Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.
Из полипропилена – вваривается, и на этом точка…
С дополнительным магнитным улавливателем в отстойнике.
С промывочным краном.
На фланцах, при диаметре труб более 2 дюймов.
Корпус из чугуна, может быть и прозрачным…
Как обслуживается грязевой фильтр
Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.
Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….
Главное правило установки грязевика
Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.
Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.
Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.
Как устанавливается очистной фильтр в систему отопления, схема
Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.
С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.
Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.
Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.
Обслуживание грязевиков в системе отопления
Очистка грязевиков производится не менее двух раз в год – перед началом и при окончании отопительного сезона. Частота во многом зависит от размеров системы, интенсивности подпитки теплоносителем и степени его предварительной очистки.
В большинстве случаев обслуживание бытовых грязевых фильтров можно произвести самостоятельно. Достаточно перекрыть магистрали, открутить пробку стакана, извлечь и промыть сетку фильтра.
Оснащение систем отопления грязевыми фильтрами позволяет защитить дорогостоящие узлы системы, уменьшить частоту промывок и замены теплоносителя, а, следовательно, и эксплуатационные расходы.
Любая система отопления, неважно, центральная или полностью автономная – это достаточно сложный «организм», включающий немало элементов, каждый из которых выполняет то или иное предназначение. И в этом перечне комплектующих обязательно должно найтись место и для устройств фильтрации и очистки теплоносителя. Эту функцию принимают на себя грязевики
Эту функцию принимают на себя грязевики.
При проектировании центральных отопительных систем подобные фильтры планируют в обязательном порядке, как в котельные или на тепловых станциях, так и на коллекторах и элеваторных узлах непосредственно в подключённых к теплосетям зданиях. А вот в индивидуальном строительстве нет-нет, да и встречаются ситуации, когда неопытные собственники дома не в полной мере представляют, насколько важны грязевики для систем отопления, и не включают их в самостоятельно разрабатываемую схему. И совершенно напрасно – эти сосем недорогие, несложные в установке и обслуживании устройства способны существенно улучшить работу всей системы, значительно продлить безаварийный период ее эксплуатации, избавить хозяев от достаточно трудоемкой и грязной работы по периодической очистке и промывке труб и радиаторов, намного снизить эксплуатационные расходы на обогрев жилья.
Переносчиком тепловой энергии от котла или централи к радиаторам является жидкий теплоноситель. Чаще всего в этой роли выступает вода, чистая или с какими-либо химическими присадками. В определенных условиях, например, в частных домах, где хозяева не проживают круглый год, нередко используется и специальные жидкости, устойчивые к отрицательным температурам – антифризы, но и в них вода занимает значительную часть общего объема.
Вода – это всегда весьма активный окислитель, вызывающий коррозию металлических деталей тепловых трасс, внутридомовых разводок, радиаторов, запорно — регулирующей арматуры. Образовавшиеся частички ржавчины со временем отслаиваются от стенок и подхватываются потоком. Однако, если в трубе, на кране, в радиаторе, на соединительном сварном или резьбовом стыке, в тройнике или на повороте создаются определенные условия (заужение прохода, неровность, наплыв от сварочного шва, изменение направления потока и т.п.), то это место с большой долей вероятности становится уязвимым для образования пробки – мелкие частицы окалины оседают, скапливаются, наслаиваются, суживая, а иногда и полностью перекрывая проход теплоносителю.
Многим, наверное, знакома ситуация, когда радиаторы отопления нагреваются неравномерно, не по всей своей площади. Случается и так, что в батарее несколько секций вообще остаются холодными – теплоноситель через них явно не циркулирует.
Забитые грязью секции радиаторов — причина их неравномерного нагрева
Если проверка показывает, что воздуха в радиаторе нет, то подобная картина может быть вызвана только скоплением грязи.
Иногда при вскрытии батареи можно увидеть подобную «печальную» картину
Требуемую теплоотдачу такие радиаторы обеспечить не смогут, и придется прибегать к экстренным мерам – снимать их и проводить тщательную промывку. А это, поверьте, весьма сложный и трудоемкий процесс.
Сетчатый фильтр для отопления: конструкция, типы, установка
Фильтр механической очистки теплоносителя.
Сетчатый фильтр для отопления – устройство, применяемое для очистки теплоносителя от различных твердых механических частиц (окалина, ржавчина, накипь, песок и др. шлам), циркулирующих по отопительной системе.
Очистка фильтрующего элемента
Первым признаком того, что фильтр необходимо прочистить является возросшее гидравлическое сопротивление в системе, которое фиксируется манометрами. Чистая сетка также создает сопротивление, однако оно не идет ни в какое сравнение с сопротивлением, создаваемым загрязненной сеткой.
Грязную сетку рекомендуется промыть водой, используя щетку с жесткой полимерной щетиной. Для начала, следует перекрыть поступление теплоносителя на участок трубопровода с фильтром (отключаем циркуляционный насос и перекрываем запорные краны). Далее откручиваем пробку, достаем и очищаем сетку. В случае невозможности очистки сетки, рекомендуется заменить ее на новую.
Важно! Сетчатый фильтр будет полностью выполнять свою функцию только при ровной установке фильтрующего элемента в специальные пазы. Поэтому осуществляя замену изношенной сетки на новую (или устанавливая старую после очистки), необходимо следить за тем, чтобы ее края не загибались
Сетчатые фильтры для очистки теплоносителя.
Для того, чтобы определить степень загрязнения фильтра по манометру, необходимо измерить давление в статическом (без циркуляции теплоносителя) и в динамическом состоянии. Если в динамическом положении давление на манометре намного превышает давление статического положения, тогда фильтр нуждается в прочистке.
Монтаж
Установка сетчатого фильтра должна осуществляться согласно инструкции производителя, с которой следует ознакомиться перед монтажом. Однако существуют общие рекомендации по монтажу, подходящие для большинства моделей:
Правильная установка фильтра в вертикальном и горизонтальном положении.
- Фильтр должен быть установлен в правильном направлении (указывается стрелкой на корпусе устройства);
- При горизонтальном монтаже, фильтр монтируется пробкой с сеткой вниз;
- В случае монтажа устройства на вертикальный трубопровод, поток теплоносителя должен двигаться сверху вниз (пробка «смотрит» вниз). Если поток движется снизу вверх, стандартный косой фильтр не будет выполнять свою функцию. В этом случае, все твердые загрязнения будут оседать в районе стыка (угла) горизонтального и вертикального трубопроводов;
DN40, 1”/1/2.
Примечание! Специально для систем отопления, в которых присутствуют участки вертикального трубопровода с движением теплоносителя снизу вверх, разработан универсальный сетчатый фильтр. У данного фильтра, отсек с сеткой расположен под углом 105° по отношению к прямому потоку, т.е. повернут в сторону потока. Благодаря этому, твердые загрязнения задерживаются в «грязеуловительном» отсеке, а не оседают в нижней части трубопровода. Помимо этого, такая конструкция создает внутри отсека завихрения, которые не позволяют коллоидным частицам скапливаться на сетке.
- После монтажа фильтра, его корпус не должен испытывать давление от подсоединенных к нему труб;
- Для осуществления очистки или замены сетки, трубопровод рядом с фильтром должен быть оснащен запорной арматурой, которая позволяет перекрывать поступление теплоносителя на участок.
Как фильтр на обратку системы отопления удаляет механические примеси?
Промышленные котельные и крупные объекты недвижимости оснащают грязевиками гравитационного типа. Для соединения к трубопроводу применяют широкое фланцевое соединение с герметизирующей прокладкой. Корпус при монтаже устанавливают вертикально. По центральной оси закрепляют перегородку, оставив протоки в нижней и верхней части. Такое простое дополнение изменяет направление потока жидкости, отсекает механические примеси. Они скапливаются на дне. Загрязнений регулярно удаляют в ходе профилактических работ.
В бытовых системах применяют фильтр на системы отопления со съемной сеткой. Диаметр основной части приблизительно равен размерам стандартных труб. Для соединения используют муфты с наружной (внутренней) резьбой. Косой отвод с встроенным сепаратором направляют вниз в сторону движения потока воды. Правильное положение поясняет стрелка на корпусе.
«Самопромывные» модификации удобнее для пользователей. Такие фильтры на отопление на обратку настенного котла оснащают вентилем в донной части. Через него загрязнения вымывают в дренаж. Полностью автономные изделия дополняют электромагнитным клапаном и управляющим блоком. Таймер настраивают на оптимальный временной интервал, соответствующий реальной концентрации примесей и режиму эксплуатации.
Для задержания частичек стали устанавливают фильтры с постоянными кольцевыми магнитами. Для повышения эффективности в некоторых современных моделях действующие элементы размещают в центральной части. Такое решение повышает сопротивление потоку воды, поэтому необходимо контролировать получившийся уровень давления на выходе. Следует помнить о том, что автоматика газового котла способна отключить оборудование при недостаточном напоре.
Обслуживание грязевиков в системе отопления
Очистка грязевиков производится не менее двух раз в год – перед началом и при окончании отопительного сезона. Частота во многом зависит от размеров системы, интенсивности подпитки теплоносителем и степени его предварительной очистки.
Danfoss FVR-D DN32, PN25, 1” ¼ со спускным краном.
В большинстве случаев обслуживание бытовых грязевых фильтров можно произвести самостоятельно. Достаточно перекрыть магистрали, открутить пробку стакана, извлечь и промыть сетку фильтра.
Оснащение систем отопления грязевыми фильтрами позволяет защитить дорогостоящие узлы системы, уменьшить частоту промывок и замены теплоносителя, а, следовательно, и эксплуатационные расходы.
Технические характеристики
| Грязевики для систем отопления | |||||||||
| Условный проход, Ду | Масса | Условное давление | DH | DH1 | DH2 | H | H1 | h | L |
| 32 мм | 201,9 кг | 1,6 МПа | 159 мм | 32 мм | 32 мм | 1120 мм | 1168 мм | 700 мм | 850 мм |
| 40 мм | 16,3 кг | 1,6 МПа | 159 мм | 40 мм | 45 мм | 360 мм | 406 мм | 260 мм | 345 мм |
| 50 мм | 19,4 кг | 1,6 МПа | 159 мм | 57 мм | 57 мм | 410 мм | 456 мм | 290 мм | 365 мм |
| 65 мм | 29,4 кг | 1,6 МПа | 219 мм | 76 мм | 89 мм | 490 мм | 534 мм | 340 мм | 425 мм |
| 80 мм | 33,5 кг | 1,6 МПа | 219 мм | 89 мм | 108 мм | 525 мм | 569 мм | 375 мм | 425 мм |
| 100 мм | 62,2 кг | 1,6 МПа | 325 мм | 108 мм | 133 мм | 620 мм | 662 мм | 450 мм | 525 мм |
| 125 мм | 70,4 кг | 1,6 МПа | 325 мм | 133 мм | 159 мм | 690 мм | 732 мм | 470 мм | 525 мм |
| 150 мм | 118 кг | 1,6 МПа | 426 мм | 159 мм | 194 мм | 875 мм | 928 мм | 550 мм | 650 мм |
| 200 мм | 266,7 кг | 1,6 МПа | 530 мм | 219 мм | 273 мм | 1105 мм | 1163 мм | 700 мм | 850 мм |
| 250 мм | 266,7 кг | 1,6 МПа | 530 мм | 219 мм | 273 мм | 1105 мм | 1163 мм | 700 мм | 850 мм |
Основные типы фильтров и их устройство
Сегодня разработаны несколько конструкций фильтров грязевиков для системы отопления. Принцип работы у всех схожий – фильтрация жидкого теплоносителя, извлечение твердых нерастворимых вкраплений и аккумуляция их в фильтрующем элементе или отстойнике. В зависимости от типа системы есть фильтры грязевики для промышленных систем, а есть такие, которые применяются на индивидуальных установках отопления, например, в квартирах, или в частных домах.
Классификация по способу монтажа и очистки
Грязевики для систем отопления чаще всего классифицируются по способу монтажа в системе:
- На резьбовом соединении;
- Устанавливаемые при помощи фланцев;
- Устройства, для установки которых необходимы сварные работы;
Новые устройства для пластиковых труб отопления устанавливаются путем пайки, поэтому условно их можно отнести к сварным, хотя уже сегодня их можно называть отдельным видом классификации.
Классификация по степени очистки делит фильтра на фильтры грубой очистки и на фильтры тонкой очистки. Первые, способны улавливать только крупные частицы, а вот фильтры тонкой очистки способны отсеивать частицы в несколько микрон.
Классификация по способу обслуживания
Существует также классификация по способу обслуживания, проще говоря, потому как очищается содержимое фильтрующих элементов:
- Самопромывные;
- Промывные;
- Непромывные;
Первые очищаются путем промывки сетки при открытии клапана на корпусе фильтра. Все содержимое просто через клапан выводится наружу. В промывных фильтрах после снятия крышки или колбы изымается фильтрующий элемент и очищается сначала щеткой а после промывается струей воды. Непромывные требуют полного демонтажа из системы и обслуживания в мастерских или заменой новым грязевиком.
Для конкретной системы отопления важно также как производится очистка теплоносителя. Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле
Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра
В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра
Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра.
Сетчатые фильтры устанавливаются как на небольших установках, так и на промышленных теплоцентралях. Преимущество этого вида приборов заключается в надежности и простоте конструкции.
Кроме обычного сетчатого фильтра последнее время стали использоваться и сетчатые фильтра с самопромывкой и с дополнительной функцией воздухоотводчика. В корпусе кроме фильтра грубой очистки устанавливается фильтр-сепаратор из мелкоячеистой сети, которая обеспечивает отделение частичек газа и удаляет их в воздухоотводчик. Эффективность работы этого типа устройства во многом зависит от давления в магистрали – чем выше давление, тем эффективнее процесс очистки и дегазации теплоносителя.
Магнитные фильтры по конструкции схожи с сетчатыми, с той лишь разницей, что вокруг сетки в корпусе установлены магниты, которые притягивают металлические частицы и ржавчину.
Еще один тип устройств, обеспечивает очистку теплоносителя, используя силу гравитации. Корпус фильтра представляет собой емкость большого диаметра, в которой на разной высоте установлены патрубки для ввода и вывода теплоносителя. Попадая в фильтр-отстойник большого диаметра, жидкость меняет направление движения, из-за чего образуются многочисленные потоки и завихрения. Тяжелые частицы при этом отрываются и оседают на дно фильтра. Такие установки чаще всего используются на промышленных котельных и теплоцентралях.
Зачем нужны фильтры для системы отопления
В качестве теплоносителя используется либо чистая вода, ибо имеющая химические присадки. Жидкая среда становится причиной коррозии металлических компонентов тепловых трасс – разводок, арматуры, радиаторов. Частички ржавчины попадают в поток, циркулируя вместе с теплоносителем. В зонах узких проходов, изменения направления, неровностей неизбежно образуются пробки – скопления мелких загрязнителей.
В результате можно заметить неравномерный нагрев радиаторов, из-за неполноценного обмена среды приходится увеличивать мощность котла. Мигрирующая грязь негативно сказывается на работе центробежного насоса, приводит к выходу его из строя. Также опасны засоры, возникающие в теплообменнике котла.
Фильтрующие устройства представляют собой точки сбора, задерживающие грязь и мусор, позволяющие оперативно и без дополнительных материальных затрат вывести из теплоносителя все инородные компоненты. Преимущества применения рассматриваемых узлов:
- защита дорогостоящего котла и насоса от преждевременного износа;
- исключение необходимости в частой замене теплоносителя;
- избавление от процедуры промывки системы;
- обеспечение максимальной теплоотдачи радиаторов;
- уменьшение гидравлического сопротивления в регулировочной арматуре, фитингах, трубах, соединительных узлах.
В результате рационализируется работа насоса и котла, снижается их энергопотребление.
Особенности обслуживания и очистки
Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.
Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.
Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.
Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.
Разновидности и характеристики фильтров
Установка водяного фильтра на котел напрямую связана с видом оборудования. На сегодняшний день производители предлагают большой выбор фильтров с различными характеристиками.
Полифосфатные
Полифосфатный умягчитель воды для газового котла является одним из наиболее распространенным и бюджетным вариантом. Устройства отлично справляются с предварительной очисткой и смягчением поступающей в контур воды.
Полифосфатные фильтры представляют собой прозрачную пластиковую колбу, заполненную кристаллами из натриевой соли. Именно они образуют на стенках котла защитную пленку и не дают оседать накипи. С одного конца фильтр закрывается крышкой, с другого имеет отверстие с резьбой для слива. Устанавливаются полифосфатный умягчитель воды перед газовым котлом, в разрезе между двумя концами трубы.
Полифосфатный фильтр для воды на газовый котел
Жесткая вода, подающаяся в фильтр, проходит через кристаллы, очищается и потом поступает в котел и трубы. Наполнитель со временем вымывается и требует замены, но произойдет это не ранее, чем через три месяца. Сам же фильтр необходимо заменять каждые 12-18 месяцев. Это и есть основной и единственный этап обслуживания очистительного устройства.
К преимуществам солевых фильтров можно отнести:
- дешевизну;
- простоту в монтаже и обслуживании:
- продление срока работы котла;
- высокий уровень защиты от накипи.
Единственное, что исключает использование полифосфатов — применение их для бытовых нужд, т.к. в состав наполнителя входят агрессивные вещества.
Электромагнитные
По сравнению с ионообменным фильтром электромагнитный значительно выигрывает. Он не только очищает, поступающую в него воду, но и освобождает внутреннюю поверхность труб от старого налета.
Принцип работы прибора состоит в облучении воды магнитным силовым полем, благодаря чему соли в ней растворяются. Силовое поле на постоянном уровне поддерживается электрическим процессором. Таким образом, достигается максимальная эффективность при минимально затраченных усилиях. Кроме очищения воды, электромагнитный умягчитель способен образовывать внутри теплообменника защитную пленку, которая не даст образовываться коррозии, продлевая жизнь оборудованию.
Преимущества электромагнитных устройств в следующем:
- не боятся перепадов давления и температур;
- смягчают воду любой температуры;
- идеально сочетаются с газовыми котлами, независимо от материала труб;
- очищают внутренность оборудования без привлечения человеческих сил и разборки котла.
Электромагнитный фильтр для воды на газовый котел Прослужит устройство достаточно долго, примерно 15-20 лет, поэтому высокая цена полностью себя окупает. Обслуживание фильтра заключается в его периодической промывке от частиц накипи. Электромагнитные агрегаты пригодны только для технических нужд. Если есть необходимость в подаче питьевой воды, то потребуется устанавливать дополнительные устройства.
Картриджные
Фильтры на газовый котел с картриджами отлично справляются с очисткой воды различной температуры. Есть следующие виды устройств:
- механические — способны задерживать мелкий мусор, но не смягчают воду. Требуют частого обслуживания;
- ионообменные — считаются лучшими, т.к. снижают жёсткость воды;
- осмотические — пропускают молекулы воды с газом, что позволяет очистить жидкость от вредных примесей и микроорганизмов, но смягчить ее не получится;
- угольные — работают за счет активированного угля. Требуют частой замены наполнителя, т.к. если этого не делать, теплоноситель будет засоряться еще больше;
- мембранные — очищают воду, но не смягчают ее.

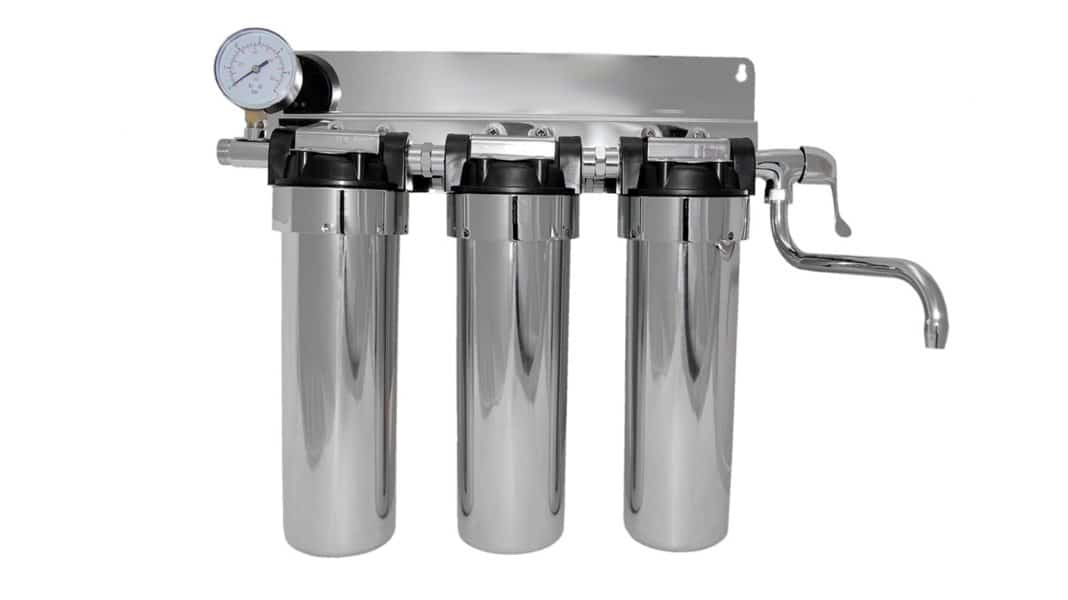

Фильтр для воды на газовый котел с картриджами Картриджевые устройства производятся в двух исполнениях корпуса: пластиковом и металлическом. Оба варианта надежные и функциональные. Корпус имеет латунную резьбу и спускной клапан, что упрощает смену картриджей. Сверху расположен воздушный клапан для удаления воздуха после замены внутреннего элемента.
Сменные картриджи изготовлены из хлопчатобумажной нити и нержавеющего сетчатого сердечника, который задерживает в себе все механические составляющие теплоносителя. Тканевый кожух удерживает соли, известь и другие примеси из воды, тем самым защищая котел от образования налета и коррозии.
Как устроен фильтр механической очистки?
Устройство фильтра механической очистки
Чтобы понять, как правильно устанавливать фильтр рассмотрим подробнее из каких частей он состоит. Подробную схему устройства грязевика системы отопления можно увидеть на рисунке. Корпус обычно изготавливается из латуни. В промышленных моделях большого диаметра может использоваться чугун. Рабочая часть – это стальная мелкоячеистая сетка. Как правило, ее можно снимать для промывки или замены. Периодичность очистки грязевиков системы отопления зависит от разных параметров: жесткости воды в вашем регионе, давлении в трубопроводе, общем объеме теплоносителя, проходящего через фильтр. Есть также зависимость от материалов, из которых изготовлены трубы и комплектующие. Разные по устойчивости к коррозии материалы будут загрязнять теплоноситель с разной скоростью. Установить необходимую частоту можно опытным путем. На рисунке приведены способы установки фильтра в трубу с пояснениями по каждому из возможных вариантов. Как видим, и при вертикальной и при горизонтальной врезке, стакан для отложения отфильтрованных частиц должен находиться внизу.
Способы установки фильтра в систему
В заключении, следует добавить, что часто, для увеличения срока службы системы целесообразно использовать комбинацию фильтров. Например, грязевик для отопления и магнитный фильтр для котла. Или систему сетчатых очистителей установленных последовательно.
Фильтр тонкой очистки
Фильтр тонкой очистки
В автономных системах предпочтительно устанавливать дополнительный фильтр тонкой очистки. Он отличается от вышерассмотренных видов тем, что в качестве основного компонента используется кассета. В зависимости от конструкции она может иметь либо цилиндрическую, либо квадратную форму. Последняя большая редкость, так как производство таких видов связано с определенными трудностями.
При выборе нужно обратить внимание, чтобы модель фильтра для системы отопления была рассчитана для достаточно высоких температур. Если установить аналог для водопровода – корпус или фильтрующий элемент могут повредиться под воздействием горячей воды
Еще одним фактором является пропускная способность — она не должна быть меньше рассчитанного напора в системе. Обычно это 7,2 м³/час.
Какие еще параметры важны для фильтра тонкой очистки, предназначенного для установки в систему отопления?
Возможность крепления к стене
Это важно для пластиковых трубопроводов, у которых не допускается увеличение нагрузки вследствие заполнения колбы водой;
Материал изготовления фильтрующего элемента. Для отопления лучше всего приобретать сетчатые модели из металла;
Максимальные значения температуры и давления.
Насколько актуален монтаж фильтров для отопления тонкой очистки. Если была проведена предварительная обработка теплоносителя – можно обойтись и без них. К тому же при использовании антифризов установка фильтра тонкой очистки запрещена. Плотность теплоносителя будет намного выше, чем у воды. Это затруднит его протекание через фильтрующий элемент. Средняя стоимость этого компонента для отопления составляет от 2,2 до 4 тыс. руб.
