Как выбрать парапетный газовый котел – виды, различия, преимущества и недостатки

Гидрострелка

Этот узел включают в себя оба контура:

  1. В первом используется движение теплоносителя между гидрострелкой и теплообменником котла.
  2. Во втором на нее коммутируются один или несколько контуров отопления с разным уровнем нагрева.

Принципы работы следующие:

  • Вертикальная гидрострелка дает возможность отбирать теплоноситель разной температуры. Верхний отдел будет горячим, а нижний — холодным.
  • При отборе воды с верхней пары отводов допускается коммутация конвекционного отопления. Нижнюю пару используют во внутрипольной схеме.
  • Показатель температуры теплоносителя ниже уровня коммутации обратной трубы контура на участке соединения гидрострелки и котла может заметно опускаться.

Виды комбинированных установок и их описание

Условно универсальные отопительные котлы можно разделить на 2 вида:

  • Водогрейные установки, работающие на двух энергоносителях или разновидностях топлива одновременно.
  • Агрегаты, конструкция которых позволяет поочередно переходить с одного энергоносителя на другой путем установки или замены горелочных устройств. При этом одно топливо остается основным для данного типа котлов, работа на этом топливе будет максимально эффективной.

КПД комбинированного отопительного агрегата в силу своей конструкции всегда будет на несколько процентов ниже, чем у «собратьев», использующих один энергоноситель.

К первому виду можно отнести такие отопительные котлы:

  • газовые или установки, работающие на жидком горючем, со встроенным ТЭНом для одновременной работы на электричестве;
  • твердотопливные агрегаты со встроенным ТЭНом для той же цели:
  • установки с двумя раздельными камерами сгорания, в которых можно сжигать 2 разновидности топлива;
  • мультитопливное котельное оборудование.

Универсальные котлы, использующие одновременно газ (дизельное топливо) и электроэнергию, представляют собой агрегат с теплообменником и камерой сгорания, в которой установлена газовая или дизельная горелка. Один из этих видов топлива является основным. Дополнительный вид энергоносителя – электричество, в водяной рубашке отопителя установлены электрические нагреватели — ТЭНы. Управление осуществляется контроллером, действующим по определенной программе. Алгоритм работы может задать домовладелец либо переключение на другой вид энергоносителя будет происходить автоматически, после прекращения подачи газа или электроэнергии.

Похожую конструкцию имеет универсальный твердотопливный котел со встроенными электрическими ТЭНами. Отличается лишь алгоритм работы: основным топливом является дрова или уголь, электронагреватели автоматически включаются после того, как основная топка начнет затухать и температура теплоносителя станет понижаться. ТЭНы работают до тех пор, пока хозяин дома не загрузит новую порцию дров или угля.

Аппараты с двумя отдельными камерами сгорания берут за основу твердое топливо, поскольку его загрузку невозможно автоматизировать в домашних условиях. Алгоритм следующий: в основной топке сжигаются дрова или уголь, в это время вторая камера бездействует, в ней работает только запальник горелки. После прогорания дров температура теплоносителя падает и автоматически поджигается горелка во второй топке. Ее работа продолжается до тех пор, пока в первую камеру не загрузят дрова.

Мультитопливные универсальные котлы могут сжигать газ, различную биомассу, уголь, дрова, дизельное топливо и оборудованы электрическими ТЭНами. Камер сгорания у них несколько, имеется вторичный контур для подачи ГВС в дом. Вся автоматика настроена на поддержание необходимой температуры теплоносителя в системе отопления, при нужде переходя с одного вида энергоносителя на другой.

Приобретая такой отопительный агрегат, следует обратить внимание на мощность, развиваемую при работе с каждым видом топлива, она может быть различной

Требования к котельной

Чтобы использовать газовое оборудование, имеющее мощность от 30 кВт, потребуется отдельное помещение, соответствующее всем действующим правилам и инструкциям.

Чаще всего под котельную оборудуют одну из комнат в цокольном или подвальном этаже. Правда, подобная установка отопительного агрегата разрешается только для одноквартирных жилых построек.

В частном домовладении правила монтажа газового котла допускают использование оборудования любой мощности, поскольку чаще всего его размещают в пристроенном к дому отдельном помещении, что позволяет обеспечивать теплом не только жилые комнаты, но и подсобные.

Важные требования, которым должна соответствовать котельная, следующие:

  1. Площадь минимального помещения для газового котла из расчета на один агрегат-4 м². При этом в одной комнате не может быть размещено более двух приборов. Этот размер котельной в частном доме обязателен.
  2. Высота потолков должна составлять не менее 2, 0 –2,5 метров.
  3. Для обеспечения естественного освещения необходимо наличие окна, размер которого определяют из расчета 0,3 м²на 10 м³объема помещения для газового котла, но не меньше 0,5 м². Также предусмотрено определенное расстояние от газового котла до окна, с точки зрения безопасности.
  4. Ширина дверного проема не может составлять менее 80 сантиметров.
  5. Минимальное расстояние от входной двери до агрегата -100 сантиметров, но лучше, если оно составит 130 –150 сантиметров.
  6. Чтобы создать условия для выполнения ремонтных либо профилактических мероприятий перед котлом следует предусмотреть свободное пространство, равное минимум 130 сантиметрам.
  7. Правильная установка газового котла в частном доме означает, что он расположен в горизонтальном положении и стоит устойчиво. Это позволяет минимизировать уровень возможного шума в результате вибрации.
  8. Пол и стены нужно изготавливать из негорючих материалов, кроме этого напольное покрытие должно быть абсолютно ровным.
  9. В котельную надо провести холодную воду, а в полу обустроить канализационный слив для теплоносителя.
  10. Для электрических розеток обязательно делают контур заземления, поскольку розжиг или насос подключают к электропитанию.
  11. Следует обеспечить легкий доступ к дымоходу, а точнее к ревизионному окну, чтобы контролировать проходимость каналов и производить их прочистку.

Чем отличается двухконтурный котел

Принципиальное отличие от одноконтурных аналогов — лишь в том, что тепло сгорания топлива может быть использовано не только для поддержания температуры теплоносителя в контуре отопления, но и для нагрева горячей воды для хознужд.

Технические детали того, как реализована передача тепла в разных моделях котлов, нам не очень интересны. С точки зрения проектирования отопительной системы важна лишь одна особенность двухконтурного котла: когда расходуется горячая вода, теплоноситель перестает нагреваться.

Что это означает в практическом плане?

Для хорошо утепленных домов большой площади режим работы котла неважен вообще. Схема отопления с двухконтурным котлом будет точно такой же, как с одноконтурным. Дело в том, что дом имеет тепловую инерционность, и весьма большую.

Даже если котел будет в течение двух часов работать только на нагрев горячей воды (что в реальной жизни бывает крайне редко), температура в помещении изменится максимум на один-два градуса.

Если частный дом имеет небольшой объем внутренних помещений и/или плохо утеплен, становится важной тепловая инерционность системы отопления. Сами радиаторы и теплоноситель в контуре должны остывать по возможности долго. Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления

Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается

Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления. Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается.

Еще на один важный момент, вероятно, стоит обратить внимание. Систему с естественной циркуляцией проектировать с двухконтурным котлом не стоит. Почему?

Почему?

После прекращения нагрева теплоносителя циркуляция в системе отопления очень быстро остановится. Ее возобновление займет весьма продолжительное время; в процессе повторного прогрева радиаторы в контуре будут нагреты очень неравномерно. Несколько таких циклов в течение дня сделают распределение температур в доме просто некомфортным.

Впрочем, ситуация изначально несколько надуманная просто потому, что большая часть современных двухконтурных котлов комплектуется циркуляционными насосами.

Что такое парапетный газовый котел?

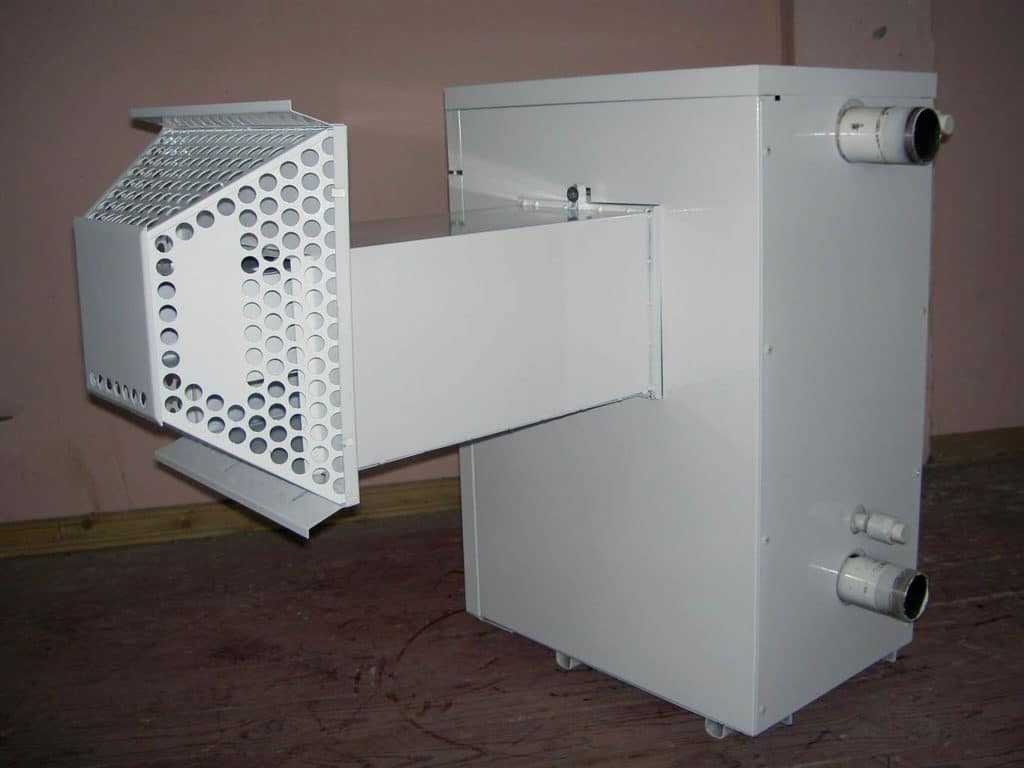

Парапетные газовые котлы представляют собой отопительные агрегаты, совмещающие признаки атмосферных и турбированных моделей. Они полностью энергонезависимы, но оснащены камерой сгорания закрытого типа.

Особенностью этой конструкции является использование коаксиального дымохода, который присоединяется к задней части агрегата и выводится на улицу. Вывод дыма и забор свежего воздуха происходит в результате конвекционных процессов.

При запуске котла в работу в комнате не ощущается никаких запахов, отсутствуют даже следы копоти и прочих продуктов горения.

Кроме этого, в помещении не выгорает кислород, что позволяет сохранять микроклимат в нормальном состоянии.

Еще одной особенностью парапетных котлов является возможность использования в качестве самостоятельных обогревательных элементов. В нижней части корпуса имеются специальные отверстия, через который наружу выходит горячий воздух.

Он циркулирует в помещении и обеспечивает в нем заданную температуру.

В каких условиях наиболее целесообразно использовать такие котлоагрегаты

Парапетные модели применяются для организации системы отопления и горячего водоснабжения (ГВС) в зданиях, проектом которых не предполагается строительство полноценного дымохода, а также с проблемами в электропитании и других аспектах: стабильным давлением, мягкой водой и качественным топливом.

Однако нужно учитывать ограничение мощности в рамках от 4 до 46 кВт, т. е. по аналогичным показателям «парапетники» серьёзно уступают и настенным , и, тем более, напольным агрегатам. Это означает, что ставить их разумно только в относительно небольших помещениях (от 30 до 250 м2), по типу частных и дачных домиков, торговых площадок, офисов в ТЦ и, конечно же, квартир многоэтажек, в которых они как нельзя лучше вписываются в нишу под подоконником на кухне.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Возможность установки парапетного котла в деревянном доме

Практически любой деревянный дом разрешается оборудовать парапетным котлом: исключение – бараки и иные многоквартирные постройки старого образца.

Установка проводится по действующим правилам СНиП 42-101-2003:

  • агрегат размещают на внешней стене, при этом снаружи должен оставаться пустой промежуток – от 0,3 до 3,1 м (зависит от мощности), без элементов фасада;
  • выход дымоотвода запрещается проводить вблизи или непосредственно в закрытых помещениях (сенях, мансардах, подъездах, балконах, лоджиях и т. д.);
  • монтажную стену обшивают огнестойким материалом и покрывают листом стали так, чтобы до трудно- и легкогорючих участков было расстояние в 10–25 см;
    В деревянных домах внутренняя и внешняя термоизоляция коаксиального дымохода является обязательной
  • пористое дерево, в целях повышения пожаробезопасности, заранее готовят к перекрытию, обрабатывая специальными мастиками и пропитками в 2–3 слоя.

Многие компании для защиты стен от огня до сих пор используют асбест, хотя сегодня он официально признан опасным для здоровья материалом. Заменить его поможет керамический или силикатный кирпич, ГВП-плита, минеральная вата, базальтовый утеплитель, панель из пено-, газобетона и даже гипсовая штукатурка.

Особенности парапетного котла «Лемакс Патриот 16»

Эта модель оборудования обходится потребителям в 21 000 руб. Котел может работать совместно с принудительной или естественной системами отопления. Подключение к электрической сети при этом не требуется. Прямоугольный теплообменник имеет в основе высококачественную 2-мм сталь, которая соответствует европейскому стандарту.

Теплообменник покрыт антикоррозионной эмалью и обработан ингибирующим составом, благодаря этому материал надежно защищен от воздействия агрессивных факторов, а именно минеральных масел и растворов солей. Котёл может использоваться исключительно совместно с системой отопления, которая оснащена оригинальными компонентами газогорелочного устройства. Подключить отопление можно с двух сторон.

Мощность котла составляет 16 кВт. Отапливаемая площадь достигает 160 м2. На лицевой панели имеются отверстия, которые создают конвекционный эффект. Вы можете не бояться, что котел перегреется, ведь производитель снабдил его специальной системой защиты. Обслуживать котел довольно просто, т. к. конструкция имеет съемные элементы облицовки и профильную оснастку. За горением запальной и основной горелок вы сможете наблюдать через смотровое окно.

Плюсы и минусы

К плюсам следует отнести:

  • Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
  • Становится возможной организация ГВС.
  • Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
  • Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

  • Необходимость тщательного проектирования отопительного контура.
  • Приходится выполнять комплекс сложных и трудоемких работ.
  • Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!
Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Непосредственно установка котла

Схема установки перегородки на кожух дымохода.

Далее производится установка самого газового котла (в связи с громадным разнообразием котлов в продаже, последовательность шагов в каждом конкретном случае может отличаться от приведенной) (Рис. 4. Схема установки парапетного котла.).

Если стена в месте установки котла имеет горючее покрытие, то это покрытие следует удалить как минимум на площади, соответствующей проекции газового котла на стену.

Сообразно выбранному месту установки котла проделывается отверстие в стене под коаксиальную трубу. Если отверстие сверлится алмазной коронкой, то сверлится в размер с уклоном приблизительно 1:100 в сторону улицы. Если отверстие под воздуховод делается буром малого диаметра и лопаткой, то на стене изнутри помещения размечается круг, диаметром равный воздуховоду и по окружности высверливаются отверстия с таким шагом, чтобы перемычки между отверстиями составляли около сантиметра. После эти перемычки выбиваются лопаткой. Вполне возможно, что внутреннюю поверхность полученного таким образом отверстия придется несколько подравнять лопаткой.

Следует быть внимательным и предусмотреть то, что высверленный (выдолбленный) материал может упасть, следовательно необходимо, в случае если работы ведутся не на первом этаже, обеспечить отсутствие посторонних в том месте, куда может упасть кусок камня.

В полученное отверстие устанавливается труба воздуховода и надежно в нем фиксируется. На этом этапе следует проконтролировать соответствие уклона трубы требуемому. Для стены в полтора кирпича наружный край трубы должен быть на 4 мм ниже внутреннего. Крепление трубы осуществляется согласно инструкции производителя котла.

На стене, отталкиваясь от положения уже закрепленной трубы воздуховода, размечают отверстия для системы крепления котла. К стене крепятся крепежные элементы, на которые впоследствии будет навешен котел, или прикреплен, если напольный.

Внутрь трубы воздуховода устанавливаются патрубки воздуховода и дымохода.

https://youtube.com/watch?v=17mBGnqUuKI

Котел согласно инструкции по установке навешивается на стену или устанавливается на полу в надлежащем положении.

Патрубки дымохода и затем воздуховода прикрепляются к корпусу газового котла согласно инструкции производителя.

С наружной стороны стены, если это предусмотрено конструкцией, на выступающий конец воздуховода устанавливается защитный кожух и закрепляется согласно инструкции производителя.

Монтируются подводные секции водопровода, если предусмотрено использование котла в составе системы отопления, а не самостоятельно.

Регулируется подача воздуха таким образом, чтобы обеспечить ровное и стабильное горение газа в камере сгорания без перезапусков котла. Это можно сделать на свой страх и риск, но крайне желательно, чтобы при этом присутствовал представитель газового хозяйства.

https://youtube.com/watch?v=oCRBHHlPllQ

К котлу присоединяются водоразборная арматура, трубы и прочие элементы отопительной системы.

В любом случае запуск котла парапетного типа в эксплуатацию возможен только при участии работника газового хозяйства.

Вернся к оглавлению

Разновидности котлов


Одноконтурный котёл

Как и прочее отопительное оборудование, парапетные котлы выходят в двух вариациях: с одним или двумя контурами.

Когда стоит задача только обогреву помещения, применяется первая версия, с одним контуром.

Если нужно ещё и обеспечить снабжение горячей водой, задействуется второй, двухконтурный.

Это создаёт удобство, поскольку отпадает надобность в установке дополнительного бойлера. Двухконтурный имеет дополнительный корпус. Через него идёт проточная вода. При этом она нагревается до необходимой температуры.

Если в квартире нет проблем с горячей водой, но вы желаете получить независимость от бытовой отопительной сети, тогда вам стоит установить одноконтурный котел парапетный. Её конструкция более проста. И ставить такой котёл своими усилиями несложно. Да и это довольно экономичный вариант.

Также парапетные модификации отличаются по методу монтажа. Он может быть настенным или напольным.

Настенным версиям свойственна меньшая мощь и весьма скромная стоимость. Поэтому их чаще всего устанавливают в квартирах. При необходимости можно развить мощность, используя настенный парапетный котел. И тогда эта техника сможет отапливать более изощрённые системы, образованные из нескольких котлов по каскадной схеме.

Применение напольной версии обусловлено существенной площадью помещения, нуждающегося в отоплении. Ведь напольный парапетный котел в разы мощнее. А установка нескольких таких версии гарантирует отопление помещения с колоссальной площадью, например, цеха или зала.

Выбор газового котла

Надежность в первую очередь зависит от того, какой толщины сталь использована в конструкции теплообменника. К сожалению, далеко не все производители указывают этот параметр, поэтому при выборе котла нужно в отдельном порядке прояснить данный момент у продавца, так как это может сыграть ключевую роль в работе парапетного котла.

Оптимальной считается сталь толщиной в районе трех миллиметров. Если сталь будет толще, то процесс теплообмена будет замедляться, что негативно отразится на общей эффективности отопления помещения. Помимо толщины стали, имеет значение и ее качество. Определить качество металла и всего котла в целом можно по максимальному уровню давления, которое допускается производителем. Чем оно выше, тем надежнее и качественнее изготовлен выбранный парапетный котел.

Качество металла при изготовленнии можно определить по максимальному уровню давления

На экономичность парапетного котла влияет конструкция теплообменника и его эффективность. Для того чтобы определить, насколько экономным будет в работе выбранный котел, нужно выяснить его КПД (коэффициент полезного действия), этот параметр наиболее точно покажет эффективность теплообменника и устройства котла в целом.

К настоящему времени практически все производители добились приемлемого уровня КПД, который составляет 90-92%. Но на всякий случай стоит уточнить уровень КПД при покупке, так как в некоторых случаях и два-три процента могут иметь значение. Этот показатель единственный, который объективно отразит эффективность котла, ведь разные помещения отличаются друг от друга уровнем собственной теплоизоляции, поэтому отзывы людей, уже купивших котел, всегда будут субъективны.

К значимым техническим параметрам относятся размер, габариты котла, расположение разъемов для подключения и мощность. Размер и габариты выбираются в каждом случае индивидуально и зависят от места и условий монтажа. Также для котла важным является расположение разъемов. Современный модельный ряд включает в себя варианты, как с правым, так и с левым подключением котла к газо- и водопроводу. Существуют и универсальные модели, которые можно подключать с любой стороны.

Котлы бывают различных габаритов, все зависит от мощности

Мощность парапетного котла является не менее важной характеристикой, чем его КПД. Именно от выбора модели с оптимальной мощностью будет зависеть качество отопления помещения, а также экономичность использования котла, ведь если он будет слишком мощный, то газ и электричество будут расходоваться впустую

Часто используется формула 1 кВт на 10 м2, но на самом деле это не правильно, так как данный показатель усреднен настолько, что практически никогда не соответствует реальности

При расчете мощности 1 кВт на 10 м2, не учитывается разница между квартирой и домом, количество окон в помещении, материал стен, высоту потолка и другие параметры, из которых складывается общий уровень теплоизоляции

Часто используется формула 1 кВт на 10 м2, но на самом деле это не правильно, так как данный показатель усреднен настолько, что практически никогда не соответствует реальности. При расчете мощности 1 кВт на 10 м2, не учитывается разница между квартирой и домом, количество окон в помещении, материал стен, высоту потолка и другие параметры, из которых складывается общий уровень теплоизоляции.

Лучше всего эту формулу удваивать, то есть на 10 м2 брать 2 кВт мощности, а не один. В этом случае получается запас, который учитывает окна, возможные сквозняки, тонкие стены или высокие потолки помещения. Но, конечно же, лучше всего при покупке консультироваться со специалистами и определять оптимальную мощность котла в индивидуальном порядке, чтобы добиться наиболее оптимального соотношения цены и качества отопления.

Парапетный котел экономичен, прост эксплуатации, имеет невысокую стоимость, может выполнять функции водонагревателя и не требует создания дополнительной сети отопления, так как одновременно является и печью, и конвектором. Легкость монтажа позволяет подключить парапетный котел самостоятельно, не прибегая к помощи специалистов.

Подводя итог можно сказать, что парапетный котел – это удобное современное отопительное устройство, которое можно устанавливать в помещениях любого типа, в частном доме, квартире, гараже или какой-либо хозяйственной постройке.

Преимущества и недостатки использования котлов газового типа

Высокая популярность газового отопительного оборудования, которое, при соблюдении определенных требований к помещениям, может быть установлено и на кухне, объясняется целым рядом причин. К ним относятся:

  • длительный срок эксплуатации;
  • высокая надежность котлов данного типа;
  • возможность использования для обогрева помещений, характеризующихся значительной площадью;
  • достаточно высокий КПД;
  • возможность выбора модели из достаточно большого ассортимента в определенном конструктивном исполнении и с требуемым набором опций;
  • простота эксплуатации, управления и технического обслуживания;
  • доступность и невысокая цена используемого энергоносителя – газа;
  • достаточно невысокая стоимость оборудования.

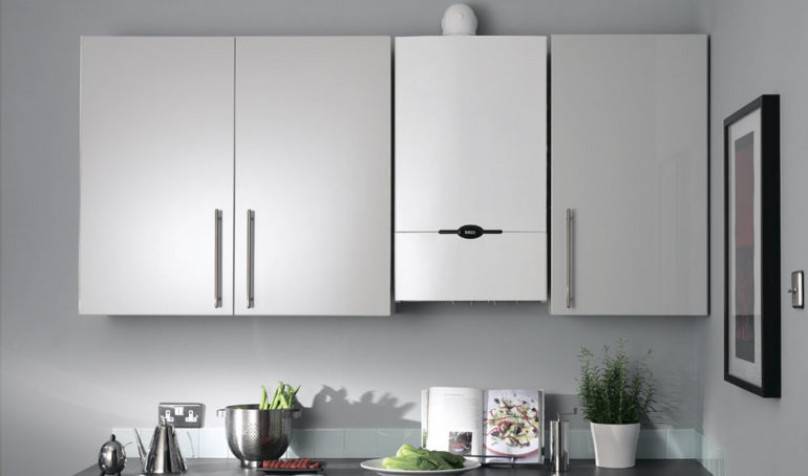

Современная компактная модель газового настенного котла в интерьере кухни

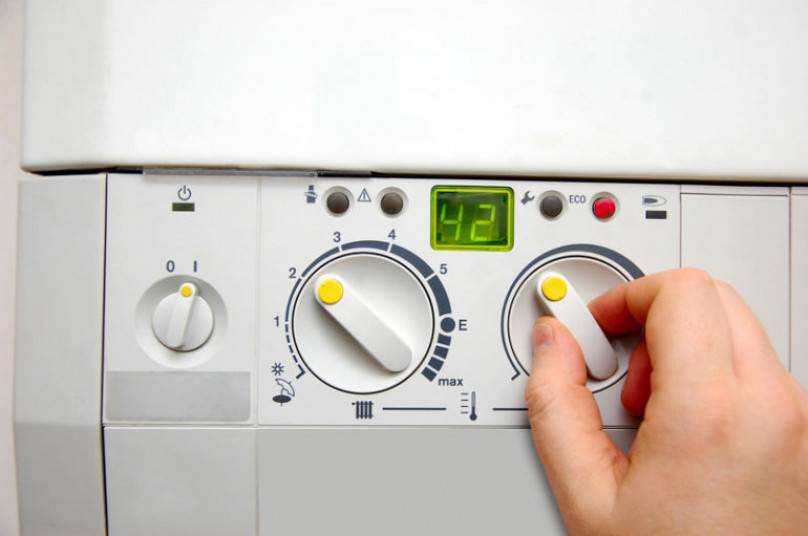

Автоматика многих моделей газовых котлов обеспечивает самостоятельную работу приборов круглый год и защищает оборудование в случае экстремальных ситуаций

Между тем, есть у газового оборудования и недостатки, к которым следует отнести следующие параметры.

  • Работать такое оборудование может только при условии, что в подключенном к нему трубопроводе есть газ.
  • Устанавливать подобную технику в частном доме или на даче можно лишь в том случае, если на это получено соответствующее разрешение.
  • Если давление газа в трубопроводе падает, то это приводит не только к снижению КПД котла, но и к образованию значительного количества копоти при его работе.
  • Достаточно высокая сложность монтажа как самого котла, так и дымохода и вентиляционной системы.
