Медь
Преимущества меди — долговечность, стойкость к коррозии и бактерицидные качества, способствующие обеззараживанию водопроводной воды. Недостаток — высокая стоимость (от 300 рублей за погонный метр).
Внешний вид медных труб позволяет прокладывать их открыто: водопровод нисколько не портит дизайн помещения
Характеристики
Температура — до 150 градусов;
- Рекомендованное рабочее давление — до 25 кгс/см2 при разрушающем давлении 200 — 240 атмосфер;
- Срок службы оценивается производителями туманным «50+ лет». На практике самые старые медные водопроводы исправно выполняют свои функции больше века без ремонта и утечек.
Фитинги
| Изображение | Описание |
Монтаж выполнен фитингами под пайку | Фитинги под пайку снабжаются раструбами, образующими зазор с трубой в 0,1-0,5 мм. После зачистки и обработки флюсом труба и фитинг нагреваются в пламени газовой горелки или в потоке горячего воздуха от строительного фена, после чего в зазор между раструбом и трубой вводится пруток припоя. Капиллярный эффект заставляет расплавленный припой заполнить всю полость. После охлаждения мы получаем необслуживаемое соединение с неограниченным сроком службы. |
Компрессионный фитинг для меди | Компрессионные фитинги сильно напоминают те, что применяются для монтажа металлопластика. Однако в качестве уплотнения они используют медное кольцо конического сечения. Пластичность меди позволяет ей при затягивании накидной гайки заполнить все неровности соединения и обеспечить герметичность соединения. |

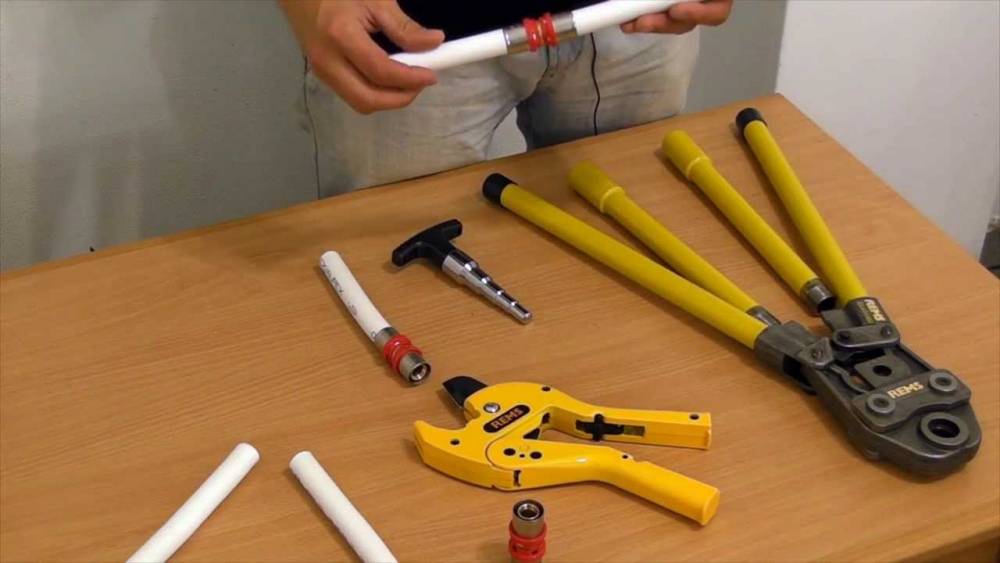

Пресс-фитинги и клещи для их обжимки | Пресс-фитинги герметизируются резиновым кольцом. Фитинг обжимается на трубе с помощью механических или электрических клещей. |
Установка фитингов разных типов для металлопластиковых труб: полипропиленовые и другие
Плотность материала помогает или мешает в работе, чем он тоньше, тем легче работать, если металл толстый, значит и пайка усложняется
Если сборка водопровода стальных водопроводов, используя только резьбовые фитинги Valtec, проводится легко, нужно просто скручивать отдельные участи труб и применять обмотку, то установке других соединителей стоит уделить отдельное внимание
Монтаж в 3 шага
Рассмотрим процесс монтажа отдельно по пунктам:
Пресс-фитинги — монтировать этот тип соединителей легко, но нужен специальный инструмент — пресс клещи Valtec или другой компании. Они представляют собой клещи с длинными ручками, в которые вставляется труба с соединителем для дальнейшей опресовки. Наденьте деталь на трубу, уголок или муфту, и сожмите клещи на его металлическом краю до упора. После этого соединение пропилена надежно зафиксировано, оно не подвержено коррозии и способно прослужить от 40 до 60 лет. Недостатком в таком монтаже один — в случае протечки или поломки, стык придется заменить, ремонту он не поддается.
Обжимные — фитинги для металлопластиковых труб и полипропилена. Их монтаж прост, ведь в распоряжении нужны только два разводных ключа. Вставьте трубу в фитинг, прокиньте по ней уплотнительное кольцо и обжимную гайку, затем затяните гайку до упора и процесс окончен
Важно 1 раз в год подкручивать такие стыки ключом, так как они имеют свойство разбалтываться со временем.
Горячая спайка — этот метод нужен, чтобы спаивать полипропилен Valtec и соединять трубы и фитинги из этого материала. Вам потребуется специальный утюг с насадками для полипропилена, сами соединители, трубы и ножницы
Для монтажа ровно отрежьте участок трубы, возьмите фитинг и вставьте эти два элемента в насадки. Подержав 5-7 секунд, скрепите материалы, подождав 10-15 секунд, пока спайка не остынет.
ПОСМОТРЕТЬ ВИДЕО
Монтировать водопровод легко, независимо от типа материалов
Главное — действуйте последовательно и не торопитесь, работая с пресс Valtec соединителями или простыми обжимными элементами, делать все нужно осторожно. Фитинги Valtec пользуются большой популярностью во всем СНГ
Монтаж
Обзор пластиковых шаровых кранов для полиэтиленовых ПВХ и ПНД труб
Фитинги из рассматриваемого материала могут быть разных форм. Популярными являются углы (отводы), заглушки, крестовины, тройники.
По принципу установки можно выделить компрессионные фитинги для сшитого полиэтилена и пресс-фитинги. Ими можно сделать разъёмные и неразъёмные соединения соответственно.
Вы решили использовать сшитый полиэтилен как главный материал при монтаже отопительной системы? Тогда фитинги и трубы стоит использовать одной компании-изготовителя. В противном случае изделия разных производителей могут не подойти друг другу. И хотя вы можете не заметить разницу на первый взгляд, но во время работы могут появиться протечки.
Установка компрессионных фитингов
Стоит сказать, что данные элементы представляют собой разборную конструкцию. Чтобы не возникло протечек, вкладыш из пластика сдавливают воздействием накидной гайки.
Установка фитингов компрессионного типа выполняется без специального оборудования следующим образом:
- Вначале нужно обрезать край трубы минимум на 5 см. Это делается потому, что трубный торец из СП при длительном хранении может утрачивать некоторые эксплуатационные свойства.
- Отрезать изделие можно болгаркой либо простой ножовкой по металлу. Линия реза должна быть перпендикулярной продольной оси трубы. На торце нужно снять фаску, что облегчит установку водопровода. Не должно быть заусениц. Если требуется, можно использовать наждачную бумагу для удаления неровностей.
- На трубу устанавливается накидная гайка, гильза, иногда используют и резервное кольцо уплотнения. Кольцо монтируется на торце сегмента соединения.
- Теперь труба вставляется в фитинг и крепится накидная гайка. Для герметичности будет достаточно закрутить всё вручную. Если есть необходимость, можно взять разводной ключ, только в этом случае не применяйте излишнюю силу.

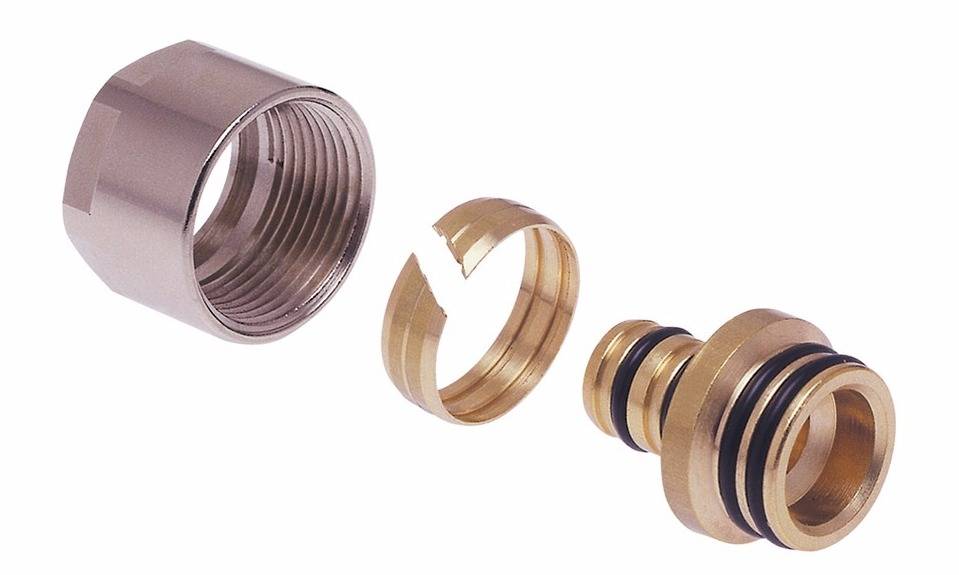

Фитинг компрессионный для труб PEX 20х2,0х3/4 STOUT
Установка пресс-фитингов
Такие изделия устанавливаются немного по-другому. Пресс-фитинги подразумевают получение неразъёмных соединений, которые отличаются высокой прочностью и долгим сроком службы. Поэтому их можно использовать при монтаже систем с высоким давлением.
Расширительный инструмент для труб из сшитого полиэтилена PEX
Монтаж проводится поэтапно:
- Сначала подготавливаются трубы. Так же, как и при установке фитингов компрессионного типа.
- На трубу крепится неразрезанная гильза.
- Для установки нужно сделать трубные края немного шире. Это можно сделать при помощи специального расширителя и необходимой его насадки.
- Рукояти расширителя сводятся и закрепляются в данном положении пару секунд.
- Потом устройство достаётся, а в трубу помещается штуцер фитинга подсоединения. Так как материал обладает эластичностью, то труба из СП стремится принять прежнюю форму и крепко обжимает поверхность штуцера – и уже через непродолжительное время снять элемент почти невозможно.
- Гильза занимает рабочее положение – передвигается на трубу над соединительным штуцером фитинга.
- На завершающем этапе проводится обжим гильзы с применением специального пресс-оборудования.
Пресс-фитинг тройник Valtec
https://youtube.com/watch?v=XhNKqi2-tHM
Как вы убедились, установка фитингов из сшитого полиэтилена в любом из случаев не представляет сложности, поэтому это под руку даже новичку.
Профессионалы советуют при покупке фитингов и труб из сшитого полиэтилена рассмотреть компанию Rehau (Рехау). Изделия данного производителя высококачественные и отличаются долгим сроком службы. Однако и продукция других популярных изготовителей зачастую не уступают по качественным характеристикам, а некоторые модели могут обойтись вам даже дешевле.
Сшитый полиэтилен – это на данное время лучший материал для прокладки водопровода, а компрессионные фитинги – это лучшее решение для хорошей герметизации трубных стыков. По сравнению с другими изделиями, медными или пластиковыми, система из СП характеризуется высоким качеством и практичностью в монтаже. Высокая цена за фитинги для сшитого полиэтилена быстро окупается стойкостью к износу и продолжительному эксплуатационному периоду.
Сшитый полиэтилен Рехау официальный сайт
Трубопроводные системы REHAU RAUTITAN из сшитого полиэтилена являются эталоном надежности и качества во всем мире. Они устойчивы к старению и коррозии, а гладкая внутренняя поверхность исключает появление отложений на протяжении всего срока службы.
Техника соединений на надвижной гильзе, обеспечивает соединения системы RAUTITAN 100% надежностью благодаря тому, что уплотнительные кольца или другие уплотнители, которые изнашиваются с течением времени, для этой системы не требуются.
Функцию уплотнителя в системе выполняет сама труба. Срок службы системы RAUTITAN превышает 50 лет.
Правила выбора
При выборе фитингов учитывают особенности монтируемой системы и бюджет. Обычно сначала покупают трубы, а к ним уже приобретают подходящие фитинги
Следует обратить внимание на такие моменты:
- размер их сечения должен совпадать с диаметром труб;
- у металлических фитингов, покрытых цинком, повышенные антикоррозийные свойства;
- детали должны быть без наплывов или шероховатостей, а их швы аккуратно обработаны;
- способ соединения выбирают с учетом нагрузки, которую будет испытывать деталь.
Все соединители должны иметь четкую и выпуклую маркировку на корпусе, а также сертификаты качества, которые являются показателями подлинности изделий.
Монтаж фитингов
Современный рынок представлен широким ассортиментом разнообразных соединительных элементов. Существует несколько вариантов их установки, где у каждого имеются свои особенности.

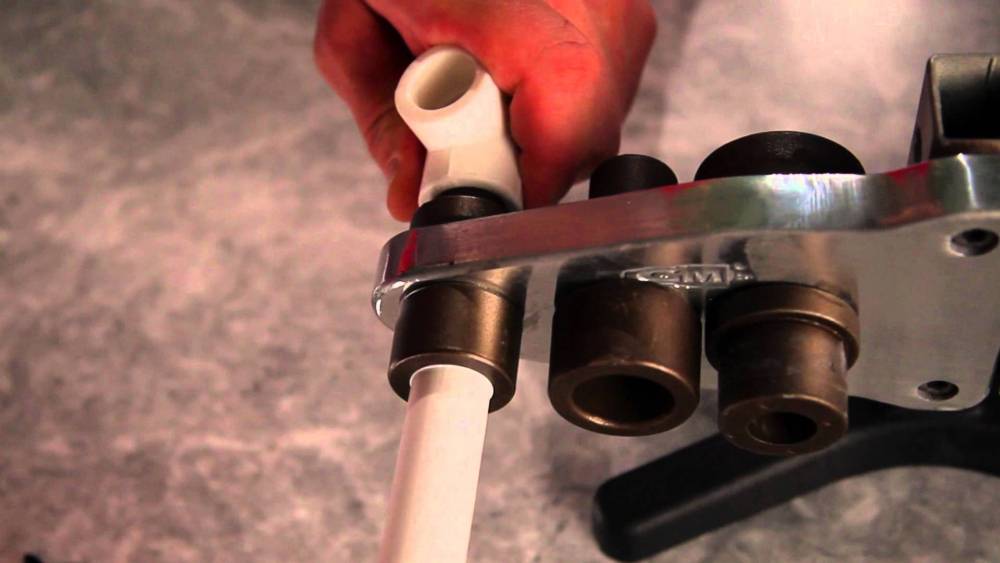

Горячая спайка
Для начала работ нужно подготовить специальный аппарат или паяльник. Других комплектующих для стыковки не понадобится. Сам метод представляет собой разогрев деталей. После остывания элементы превращаются в одно целое, что позволяет улучшить герметичность соединения и уменьшить вероятность протечки.
Процедура выглядит так:
- Поверхность трубы зачищается от мусора и грязи.
- Паяльник нужно подготовить, разогрев до +260 °C.
- Обезжиривается поверхность фитинга.
- Детали разогреваются на насадках аппарата.
- Конец трубы вставляется в фитинг.
- Место пайки фиксируется.
- Проверяется надежность соединения.
Выбирать фитинги следует, отталкиваясь от вида труб и их назначения. Способ соединения зависит от навыков мастера и имеющегося оборудования.
Обжимные
Эта продукция у разных производителей имеет схожее устройство. Вся конструкция предполагает наличие всего трех элементов: корпуса, кольца и гайки.
- Труба обрезается специальными ножницами. Если их нет, используют ножовку по металлу, которая легко режет металлопластиковую трубу.
- После обрезки гайка надевается на трубу. Место среза следует тщательно обработать и зачистить.
- Торец трубы должен быть чистым, с внутренней фаской, что обеспечит сохранность уплотнителя фитинга. На трубопровод надевается обжимное кольцо из металла.
- Чтобы посадка была проще, изделие рекомендуется смочить. Надевая фитинг, следует быть аккуратным, чтобы не повредить уплотнители.
- Далее на корпусе фитинга затягивается гайка. Сперва это делается руками, потом гаечным ключом. Не надо прикладывать много сил, иначе гайка может лопнуть.
Данный вид соединения не рекомендуется в тех местах, к которым нет доступа.
Пресс-фитинги
Такими элементами соединяются металлопластиковые трубы. Они подходят для систем канализации и водопровода, а также для обустройства теплых полов, так как могут быть залиты бетоном.
Соединение выглядит следующим образом:
- Обрезается нужный размер трубы.
- Со среза снимается фаска.
- Чтобы соединение было надежней, трубу следует откалибровать.
- Внутрь вставляется штуцер с уплотнительным кольцом из резины.
- В местах, где труба соприкасается с металлическими деталями, должна быть установлена диэлектрическая прокладка.
- Стыковые соединения обжимаются пресс-клещами.
Если все сделано правильно, на концах фитингов появятся равномерные кольцевые полосы.
Пресс-клещами допускается обжимать муфту только один раз.
На резьбу
Чтобы использовать резьбовой фитинг, следует внимательно выполнять его установку.
Данный вид соединительных элементов монтируется так:
- На концах соединяемых труб нарезается резьба. Внутреннюю делают метчиком, а наружную — плашкой.
- Резьбу следует герметизировать. Для этого подойдет ФУМ-лента. Некоторые виды выпускаемых изделий уже предусматривают резиновые кольца, так что им герметизация не нужна.
- Фитинг накручивают до упора. Чтобы надежнее зафиксировать, может потребоваться гаечный ключ.
Когда элемент будет установлен, нужно проверить систему на герметичность, для чего ее заполняют водой и создают максимальное рабочее давление.
Как производится соединение с помощью фитингов для труб PEX
Принцип действия обжимного соединения
Фитинги, в которых труба, надетая на штуцер, сверху обжимается цангой, называют обжимными (компрессионными, цанговыми и иногда резьбовыми). При затягивании обжимной гайки цанга деформируется и прижимает трубу и штуцер друг к другу, обеспечивая тем самым герметичное соединение. Цанга, как правило, выполняется в виде латунного разрезного кольца или разрезной втулки.
Кроме фитингов компрессионных, для труб PEX используют также обжимные фитинги со встроенным (интегрированным) штуцером и резьбовые оконечные адаптеры, предназначенные для металлопластиковых систем.
Обжимные фитинги с интегрированным штуцером
Для того чтобы предотвратить залом трубы в обжимном соединении, штуцер и корпус фитинга иногда выполняют единой целой деталью, при этом зачастую штуцер выходит за накидную гайку на 4-5 мм. Такие конструкции наиболее распространены среди компрессионных фитингов.
Корпуса таких фитингов изготавливают из обычной или коррозионно-стойкой латуни. Они могут быть как без покрытия, так и никелированные. Размерный ряд их соответствует размерам присоединяемых труб, а форма зависит от функционального назначения (прямой соединитель, тройник, угольник и т. п.).
Резьбовые обжимные адаптеры
Такие адаптеры являются разновидностью обжимного фитинга, служащего для соединения труб с коллекторами, радиаторами и другими устройствами систем отопления и водопровода. Адаптер выполнен в виде вставного штуцера с обжимной гайкой и цангой.
Резьбовые адаптеры различаются:
- Типом присоединяемых труб. Фитинги компрессионные для труб PEX по конструкции немного отличаются от обжимных фитингов – адаптеров для металлопластиковых труб.
- Величиной (диаметром и толщиной стенки) труб.
- Размером, а также типом (дюймовая или метрическая) резьбы обжимной гайки.
- Уплотнением (конусное или плоское) присоединяемого патрубка.
Конус адаптера надежно входит в обратный конус патрубка, благодаря чему уплотнение обеспечивает отличную герметичность соединения. Переходники с таким уплотнением применяют для сочленения с патрубком, имеющим наружную резьбу и внутренний обратный конус.
Самым распространенным подключением с конусным уплотнением является подключение по стандарту Евроконус (ЕК). Евроконус имеет следующие параметры: размер выходного патрубка – 3/4″ НР (наружная резьба), размер обжимной гайки адаптера также 3/4” ВР (внутренняя резьба). Встречаются также и несоответствующие стандарту ЕК обжимные конусные адаптеры на размер 1/2″.
Читайте материал по теме: PPR-фитинги: преимущества использования
Пример разводки системы водоснабжения
Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги
Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления
Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.
Пример системы водоснабжения на металлопластиковых трубах
Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.
Договоритесь о возможности обмена
При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.
Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)
Когда и как начинать работу
Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.
Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах
После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.
Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.
Технология монтажа
Эластичный материал PEX позволяет делать фитинговые соединения более герметичными.
Компрессионные (обжимные) фитинги
Трубы необходимо нарезать под углом 90 градусов по отношению к продольной оси, чтобы срез был максимально ровным и не содержал заусенец. Лучше – специальным инструментом.
Для осуществления работ потребуются инструменты:
- ножницы (секатор) для резки труб;
- пара гаечных ключей.
Монтаж элементов производится в такой последовательности.
Обжимная гайка насаживается на трубу так, чтобы резьба была бы направлена к трубному срезу.
Разрезное кольцо при надевании устанавливается в таком положении, чтобы оно находилось на расстоянии в 1 мм от края трубы.
Затем труба устанавливается (натягивается) на штуцер фасонного элемента (фитинга) до упора. Нужно обеспечить плотное прилегание.
Следующим этапом будет аккуратное закручивание гайки ключами достаточно плотно, но с пониманием того, что чрезмерное усилие может нанести вред соединению.
Напрессовочной способ
Этот вариант может осуществляться с применением аксиального фитинга, снабженного специальной надвижной гильзой, которая натягивается на штуцер элемента с помощью пресса, после чего происходит ее опрессовка.
Потребуются инструменты:
- ножницы или секатор;
- расширитель, имеющий насадки разного размера;
- аксиальный пресс.
Для расширения трубы можно воспользоваться специальным прибором.
Далее внутрь раструба вставляется штуцер корпуса.
Затем гильза надвигается на окончание трубы, где расположен фитинг, с использованием аксиального пресса.
Технические характеристики труб Henco
Особенности производства труб Henco (швейцаские технологии):
1. Готовится внутренний слой трубы, на нее наносится клей.
Сшивка многократно увеличивает качество трубы, повышает сопротивление трубы воздействиям давления и температуры.
2. На трубу с клеем прокладывается слой алюминиевой трубы с непрерывной сваркой встык и контролем через каждые 0,1 мм;
3. Алюминий так же покрывается клеем, который покрывается финишным слоем полиэтилена. Внешний полиэтилен тоже, как и внутренний, сшит электронными лучами (PE-Xc) и изготавливается из гранул HDPE.
Высококачественный клеящий слой однородно сцепляет алюминиевую трубу и полиэтиленовую со всех слоев.
Кроме того, пластик для HENCO PE-Xc получают физическим методом, это означает, что химические добавки не используются, поэтому по определению эту трубу не требуется промывать для водопроводного использования.
Металлополимерная труба Henco имеет ряд преимуществ:
– рабочая температура может достигать 95 градусов, а давление – 16 бар
– коэфициент расширения составляет 0,025 мм/мК, что похоже на коэфициент расширения меди и в 8 раз меньше, чем расширение обычного полипропилена
– труба Henco не имеет тепловой памяти, в отличие от других синтетических труб
– полная защита от корозии
– производитель гарантирует срок службы 50 лет при должном использовании трубы.
Примечание с технического руководства:
Для получения немецкого сертификата DVGW труба должна выдерживать давление, равное ее рабочему давлению, умноженному на 1,5 в течение 50 лет при постоянной температуре воды 70°C. Кривые регрессии (диаграмма после испытаний) для различных диаметров металлополимерных труб HENCO показывают, что при любом диаметре трубы после эксплуатации в течение 50 лет при температуре воды 70 °C трубы способны выдержать гораздо большее давление, чем требуется для сертификата DVGW. Труба HENCO имеет срок службы не менее 50 лет.
Если учесть, что среднее давление в трубах составляет 4 бара, а температура зимой в трубах отопления доходит до 70 градусов – труба HENCO имеет огромный запас по всем параметрам.
Базовая серия Henco Standart:
Металлопластиковая труба Standart с маркировкой – 160212 обозначает, что у нее наружный диаметр – 16 мм, толщина стенки равна 2 мм, внутренний диаметр 12 мм, толщина алюминия – 0,4 мм. Так же дело обстоит и с остальными трубами Henco серии Standart:
200216 – наружный диаметр 20 мм, толщина стенки – 2 мм, внутренний размер – 16 мм, толщина алюминия – 0,4 мм.
260320 – внешний – 26 мм, толщина стенки – 3 мм, внутренний – 20 мм, толщина алюминия – 0,5 мм;
320326 – внешний – 32 мм, толщина стенки – 3 мм, внутренний – 26 мм, толщина алюминия – 0,7 мм.
Серия Henco RIXc:
R160212 – внешний диаметр – 16 мм, толщина стенки – 2 мм и внутренний диаметр – 12 мм, толщина алюминиевого слоя – 0,2 мм;
R200216, то есть внешний диаметр 20 мм, толщина стенки 2 мм, внутренний диаметр 16 мм, толщина алюминия – 0,28 мм;
R260320, внешний диаметр 26 мм, толщина стенки 3 мм, и внутренний диаметр 20 мм, толщина алюминия – 0,28 мм.
Пресс-фитинги что это такое
Выделяется несколько разновидностей пресс-фитингов, однако, они практически ничем не различаются. Любая деталь сконструирована из: Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
- Корпуса. От этого элемента зависит тип устройства, он может быть сделан в форме угла, тройника или муфты. В качестве материалов изготовления для корпуса чаще всего выступают латунь или медь.
- Гильзы. Это базисная составляющая фитинга, которая сделана из нержавейки. На поверхность гильзы монтируются колодки специального инструмента, предназначенного для обжима.
- Клипсы. Эта деталь выглядит как кольцо из эластичного материала. Клипса предназначена для соединения гильзы и корпуса, а также выступает в качестве прокладки, которая защищает соединение от распространения гальванических токов.
Устройство неразъёмного пресс-фитинга Valtec
Технология монтажа
| Виды монтажа | Технология | Особенности |
| Компрессионный монтаж | После подготовки труб необходимого размера на их концы надеваются соединительные гайки с резьбой и разрезное кольцо, после чего вставляется фитинг. С помощью гаечного ключа соединение фиксируется. | Подходит как для снабжения зданий холодной и горячей водой, так и для оборудования отопительных систем. |
| Монтаж с использованием специальных пресс-фитингов. | На конец трубы насаживается кольцеобразная пресс-гильза. Затем в трубу вставляется расширитель для увеличения диаметра до нужного размера, чтобы до упора надеть трубу на фитинг. Поверх соединения располагается пресс-гильза, за счет которой через определенный промежуток времени труба возвращает исходную до расширения форму и плотно обжимает фитинг. | Высокопрочное соединение, которое образует цельное монолитное соединение. Произвести демонтаж для последующего монтажа трубопроводной системы не получится. |
| Монтаж с помощью электросварки. | На срез надевается муфта под сварку с клеммами, к которым подключается сварочный аппарат, с помощью которого труба и муфта нагреваются до 170°С. После остывания образуется шов. | Соединение методом сварки требует наличия специального оборудования и хотя бы начальных навыков выполнения сварочных работ. Подходит для труб с давлением рабочей среды до 12 атм. |
Рекомендуем ознакомиться: Фитинги для соединений различных конфигураций полипропиленовых труб
Общая классификация
Для соединения труб из полиэтилена могут использоваться фитинги из различных материалов, чаще всего встречаются следующие модификации:
- Полиэтилен.
- Поливинилхлорид (ПВХ).
- Полипропилен.
- Латунь.
Все они имеют одинаковую конструкцию и сходный принцип действия.
Как и для других труб, фитинги для сшитого ПЭ могут отличаться по форме, чаще всего используют отводы (углы), тройники, крестовины, заглушки и другие модификации элементов. В продаже так же легко можно найти переходы на другие типы трубопроводов (метал, ППР).
По способу монтажа отличают компрессионные и пресс фитинги, которые позволяют получить разъемные и неразъемные соединения соответственно.
Монтаж компрессионных фитингов
Компрессионные фитинги для сшитого полиэтилена имеют разборную конструкцию. Герметизация соединения достигается за счет сдавливания пластикового вкладыша под воздействием накидной гайки.
Установка компрессионного фитинга
Технология монтажа системы достаточно проста и не требует применения дорогостоящего оборудования и оснащения:
- Перед началом монтажных работ необходимо обрезать не менее 5 см от края трубы. Это связано с тем, что при длительном хранении торец трубы из шитого полиэтилена может утратить некоторые свои эксплуатационные качества.
- Резка материала может осуществляться болгаркой или обычной ножовкой по металлу. Рез должен быть перпендикулярен продольной оси трубы, на торце необходимо снять фаску, которая упростит монтаж трубопровода. Края материала не должен иметь заусениц, неровностей, при необходимости он обрабатывается при помощи простой наждачной бумаги.
- На трубу надевается накидная гайка, гильза (вкладыш), в некоторых моделях применяется и дополнительное уплотнительное кольцо, которое устанавливается на торце соединяемого сегмента.
- После этого труба вставляется в фитинг и закручивается накидная гайка. Обычно для герметизации вполне достаточно закрутить ее от руки, в случае необходимости можно воспользоваться разводным ключом, но при этом не стоит прилагать чрезмерных усилий.
Монтаж пресс фитингов
Пресс фитинги для сшитого полиэтилена монтируются по несколько иному принципу. Они предназначены для получения неразъемных соединений, отличающихся повышенной прочностью и долговечностью.
Пресс фитинг угловой на трубопрорводе
Такие фитинги могут применяться при устройстве линий, работающих при значительном давлении:
Схема монтажа пресс-фитинга
- Подготовка труб осуществляется таким же способом, как и при монтаже компрессионных фитингов.
- На трубу надевается не затяжная гайка, а неразрезная пресс муфта (гильза).
- Перед монтажом необходимо несколько расширить сечение края трубы, для этого в нее вставляется специальный расширитель (для определенного диаметра труб применяются насадки соответствующего размера).
- Рукоятки расширителя сводятся и фиксируются в таком положении на несколько секунд.
- После этого инструмент извлекается, а в трубу вставляется штуцер подсоединяемого фитинга. Под воздействием внутренних сил полиэтилен стремиться принять изначальную форму и надежно обжимает поверхность штуцера (снять его через несколько минут практически невозможно).
- Пресс муфта переводится в рабочее положение (передвигается на трубу над соединительным штуцером фитинга).
- Последней операцией является обжим муфты при помощи специального пресс инструмента.
Как видите, технология монтажа фитингов в обоих случаях достаточно проста, поэтому монтаж не вызывает затруднений даже у новичка.
Но стоит сказать о том, что и продукция других производителей не на много уступает по качеству, а с финансовой точки зрения ее приобретение даже выгодней.
Сшитый полиэтилен наряду с другими полимерными трубами считается одним из самых лучших материалов для прокладки водоводов.
https://youtube.com/watch?v=hd4zJkiTpfY
Особенности продукции Rehau
Немецкое качество давно стало нарицательным. Бренд Рехау – одна из торговых марок, подтверждающих высокие стандарты немецкой продукции. Особенности труб и фитинга этой компании ощутимы. Во многих аспектах своей деятельности компания является новатором и законодателем.
Преимущества
К достоинствам продукции можно отнести не только абстрактные стереотипы, но и вполне реальные отличия.
К преимуществам относится:
- повышенная звукоизоляция;
- простой монтаж (необходимы соответствующие инструменты);
- универсальность для целей водоснабжения и обогрева;
- стойкость к повреждениям и трещинам;
- высокая термо- и теплоизоляция, выдерживает перепады высоких температур до 95 °С;
- высокая прочность — позволяет выдерживать большие перепады давления;
- безопасность и экологичность — можно применять в системах подачи питьевой воды;
- устойчивость к образованию налета — специальное покрытие не дает скапливаться грязи.
Недостатки
Достоинства в одних ситуация могут трактоваться как недостатки в других. Так, к примеру, пероксидные изделия обладают большей жесткостью, что хорошо, так как означает повышенную прочность, но не очень удобно, когда его необходимо согнуть.
К недостаткам продукции этой марки можно отнести разве что высокую стоимость, которая тем не менее соответствует качеству.
Трубы из сшитого полиэтилена любой марки нельзя назвать универсальными во всех смыслах, так как они не производятся в больших диаметрах. Это довольно затратная технология, и такая продукция проиграла бы ценовую конкуренцию.
Цены на фитинги Рехау
фитинги rehau
Общие правила монтажа систем отопления с использованием металлопластиковых труб
Трубы из композитного материала обладают высокой гибкостью. Поэтому они могут быть использованы при формировании классической тройниковой схемы и коллекторной.
Как указывалось ранее, монтаж лучше осуществлять скрытно. Но при этом необходимо следить за тем, чтобы ко всем разъемным элементам и элементам запорной арматуры был свободный доступ. Сделать это очень легко путем установки щитков или дверок, не имеющих острых краев. При укладке труб нужно следить за тем, чтобы трубы поднимались на 3 мм каждый погонный метр. За счет этого предотвращается появление воздушных пробок.
Перед тем, как закрывать нишу, нужно обязательно проверить трубопровод на наличие протечек, т.е. провести гидравлические испытания.
Если бухты, в которые сворачиваются трубы, хранились и транспортировались при минусовой температуре, то их нужно выдержать не менее суток при температуре +10 градусов по Цельсию и выше.
Разматывая бухту, нужно следить за тем, чтобы маркировка проходила по одной стороне. За счет этого труба не будет перекручиваться. Прокладываться труба должна не в натяжку. Свободные ее концы нужно закрывать заглушками, что исключит попадание в трубу грязи. Если установлен фитинг, то данный участок не должен подвергаться никаким деформациям. Поврежденный участок необходимо удалить и осуществить соединение при помощи еще одного фитинга.
Плюсы и минусы труб из сшитого полиэтилена
По признанию экспертов, отводы из СП по рабочим параметрам превосходят аналоги из любых полимеров, о чем свидетельствует возможность применять их не только для холодного водоснабжения, но и в отоплении дома, напольном обогреве.
Основное преимущество PEX над обычным полиэтиленом — возможность функционировать долгое время при температуре рабочей среды +90 ºC (за исключением PEX-с).
Еще плюсы:
- Легкий удельный вес.
- Отсутствие коррозии.
- Способность к восстановлению конфигурации после изломов и температурных деформаций.
- Устойчивость как к высоким, так и к низким температурам, что позволяет укладывать из труб РЕХ-а обогревательные площадки около зданий, в подъездах.
- Минимальный радиус изгиба составляет 6 диаметров, что облегчает прокладку теплых полов.
К недостаткам отводов из сшитого полиэтилена причисляют относительно высокую кислородопроницаемость, что приводит к появлению ржавчины в радиаторах, металлических частях водопровода. Борются с этим явлением нанесением защитной оболочки (EVOH), армированием (продукты РЕХ-AL-РЕХ, РЕХ-AL-РЕ, РЕХ-AL-РР).
Еще минусы:
- Температурное расширение РЕХ-трубы практически в 8 раз больше, чем металлопластиковой.
- PEX боится воздействия ультрафиолетового излучения.
- У РЕХ-а высокая себестоимость.
